第4章RFID系统的构成及工作原理ppt课件
17iti1biti密勒码编码规则1biti的起始位置不变化中间位置跳变00biti的起始位置跳变中间位置不跳变10biti的起始位置不跳变中间位置不跳变密勒码编码规则三三rfidrfid编码调制与数据校验编码调制与数据校验18rfid中常用的编码方式及编解码器密勒码波形及与nrz码曼彻斯特码的波形关系三三rfidrfid编码调制与数据校验编码调制与数据校验19rfid中常用的编码方式及编解码器密勒miller码用曼彻斯特码产生密勒码的电路三三rfidrfid编码调制与数据校验编码调制与数据校验20修正密勒码编码器假设输出数
（a）修正密勒码编码器原理框图
a b c d e Z Z X X Y X Y Z Y 0 0 1 1 0 1 0 0
Hale Waihona Puke 21（b）波形图示例三、RFID编码、调制与数据校验
修正密勒码解码
修正密勒码 输入 解码开始 使能
脉冲形成
时钟电路
数据 CLK
内部数据 产生
数据寄存
解码 输出
CLK（13.56MHz） 解码结束
图4-8射频识别系统的基本通信结构框图
三、RFID编码、调制与数据校验
2）、 RFID调制
脉冲调制是指将数据的 NRZ码变换为更高频率的脉冲串，该脉冲串的脉 冲波形参数受NRZ码的值0和1调制。主要的调制方式为频移键控FSK和相 移键控PSK。 （1）FSK调制 FSK是指对已调脉冲波形的频率进行控制，FSK调制方式用于频率 低于135kHz(射频载波频率为125kHz)的情况，图4-12所示为FSK方式一 例，数据传输速率为fc/40,fc为射频载波频率。FSK调制时对应数据1的 脉冲频率f1=fc/5,对应数据0的脉冲频率f0=fc/8。
若从功能实现的角度观察，可将RFID系统分成边沿系统和软件系统两 大部分，如图4-3示。这种观点同现代信息技术观点相吻合。边沿系统主 要是完成信息感知，属于硬件组件部分；软件系统完成信息的处理和应用； 通信设施负责整个RFID系统的信息传递。
（a）修正密勒码编码器原理框图
a b c d e Z Z X X Y X Y Z Y 0 0 1 1 0 1 0 0
Hale Waihona Puke 21（b）波形图示例三、RFID编码、调制与数据校验
修正密勒码解码
修正密勒码 输入 解码开始 使能
脉冲形成
时钟电路
数据 CLK
内部数据 产生
数据寄存
解码 输出
CLK（13.56MHz） 解码结束
图4-8射频识别系统的基本通信结构框图
三、RFID编码、调制与数据校验
2）、 RFID调制
脉冲调制是指将数据的 NRZ码变换为更高频率的脉冲串，该脉冲串的脉 冲波形参数受NRZ码的值0和1调制。主要的调制方式为频移键控FSK和相 移键控PSK。 （1）FSK调制 FSK是指对已调脉冲波形的频率进行控制，FSK调制方式用于频率 低于135kHz(射频载波频率为125kHz)的情况，图4-12所示为FSK方式一 例，数据传输速率为fc/40,fc为射频载波频率。FSK调制时对应数据1的 脉冲频率f1=fc/5,对应数据0的脉冲频率f0=fc/8。
若从功能实现的角度观察，可将RFID系统分成边沿系统和软件系统两 大部分，如图4-3示。这种观点同现代信息技术观点相吻合。边沿系统主 要是完成信息感知，属于硬件组件部分；软件系统完成信息的处理和应用； 通信设施负责整个RFID系统的信息传递。
第四章-RFID系统工作原理ppt课件
解码 器
命令
数据
写数据 读数据
物理接 能量 口（调
制解调 器）
数据协议处理器 标签驱动（射频单元）
应用程序接口（API）
空中接口（Air Interface）
图4-1 RFID系统结构
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
通过电磁场对电子标签进行识别。因此，阅读器天线所形 成的电磁场范围即为阅读器的可读区域。
2 电子标签
电子标签 (Electronic Tag) 也称为智能标签 (Smart Tag) ，是由IC芯片和无线通信天线组成的超微型的小标 签，其内置的射频天线用于和阅读器进行通信。电子标签 是RFID系统中真正的数据载体。系统工作时，阅读器发 出查询（能量）信号，标签（无源）在收到查询（能量） 信号后将其一部分整流为直流电源供电子标签内的电路工 作，一部分能量信号被电子标签内保存的数据信息调制后 反射回阅读器。
中间件的主要任务和功能：
（1）阅读器协调控制
终端用户可以通过RFID中间件接口直接配置、监控以及发送指令给阅 读器。一些RFID中间件开发商还提供了支持阅读器即插即用的功能， 使终端用户新添加不同类型的阅读器时不需要增加额外的程序代码。
（2）数据过滤与处理
当标签信息传输发生错误或有冗余数据产生时，RFID中间件可以通过 一定的算法纠正错误并过滤掉冗余数据。RFID中间件可以避免不同的 阅读器读取同一电子标签的碰撞，确保了阅读准确性。
（3）数据路由与集成
RFID中间件能够决定采集到的数据传递给哪一个应用。RFID中间件 可以与企业现有的企业资源计划（ERP）、客户关系管理（CRM）、 仓储管理系统（WMS）等软件集成在一起，为它们提供数据的路由和 集成，同时中间件可以保存数据，分批的给各个应用提交数据。
命令
数据
写数据 读数据
物理接 能量 口（调
制解调 器）
数据协议处理器 标签驱动（射频单元）
应用程序接口（API）
空中接口（Air Interface）
图4-1 RFID系统结构
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
通过电磁场对电子标签进行识别。因此，阅读器天线所形 成的电磁场范围即为阅读器的可读区域。
2 电子标签
电子标签 (Electronic Tag) 也称为智能标签 (Smart Tag) ，是由IC芯片和无线通信天线组成的超微型的小标 签，其内置的射频天线用于和阅读器进行通信。电子标签 是RFID系统中真正的数据载体。系统工作时，阅读器发 出查询（能量）信号，标签（无源）在收到查询（能量） 信号后将其一部分整流为直流电源供电子标签内的电路工 作，一部分能量信号被电子标签内保存的数据信息调制后 反射回阅读器。
中间件的主要任务和功能：
（1）阅读器协调控制
终端用户可以通过RFID中间件接口直接配置、监控以及发送指令给阅 读器。一些RFID中间件开发商还提供了支持阅读器即插即用的功能， 使终端用户新添加不同类型的阅读器时不需要增加额外的程序代码。
（2）数据过滤与处理
当标签信息传输发生错误或有冗余数据产生时，RFID中间件可以通过 一定的算法纠正错误并过滤掉冗余数据。RFID中间件可以避免不同的 阅读器读取同一电子标签的碰撞，确保了阅读准确性。
（3）数据路由与集成
RFID中间件能够决定采集到的数据传递给哪一个应用。RFID中间件 可以与企业现有的企业资源计划（ERP）、客户关系管理（CRM）、 仓储管理系统（WMS）等软件集成在一起，为它们提供数据的路由和 集成，同时中间件可以保存数据，分批的给各个应用提交数据。

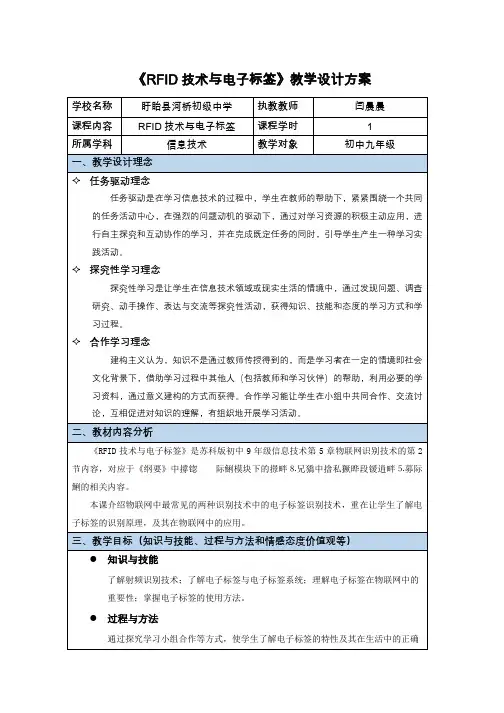

《RFID技术与电子标签》教学设计方案
《RFID技术与电子标签》教学设计方案
学校名称
盱眙县河桥初级中学
执教教师
闫晨晨
课程内容
RFID技术与电子标签
课程学时
1
所属学科
信息技术
教学对象
初中九年级
一、教学设计理念
任务驱动理念
任务驱动是在学习信息技术的过程中，学生在教师的帮助下，紧紧围绕一个共同的任务活动中心，在强烈的问题动机的驱动下，通过对学习资源的积极主动应用，进行自主探究和互动协作的学习，并在完成既定任务的同时，引导学生产生一种学习实践活动。
学生利用网络和老师提供的学习资料，可先自主学习，再进行小组讨论，在充分讨论的基础上提高认识。
找学生代表回答上述问题。
认真听同学的答案，比对自己的探究结果，补充总结
教师总结评价
听教师讲解，内化结论
任务二：探究学习《电子标签》
学生带着问题自学，培养学生自主探究的能
成果交流
知识归纳总结
提出任务二：RFID技术的应用——电子标签系统
观看视频，回顾总结
拓展学生的视野
探究性学习理念
探究性学习是让学生在信息技术领域或现实生活的情境中，通过发现问题、调查研究、动手操作、表达与交流等探究性活动，获得知识、技能和态度的学习方式和学习过程。
合作学习理念
建构主义认为，知识不是通过教师传授得到的，而是学习者在一定的情境即社会文化背景下，借助学习过程中其他人（包括教师和学习伙伴）的帮助，利用必要的学习资料，通过意义建构的方式而获得。合作学习能让学生在小组中共同合作、交流讨论，互相促进对知识的理解，有组织地开展学习活动。
自学微课《电子标签》，回答下列问题：
1、电子标签的内部构成
2、电子标签的分类
3、电子标签系统的构成
学校名称
盱眙县河桥初级中学
执教教师
闫晨晨
课程内容
RFID技术与电子标签
课程学时
1
所属学科
信息技术
教学对象
初中九年级
一、教学设计理念
任务驱动理念
任务驱动是在学习信息技术的过程中，学生在教师的帮助下，紧紧围绕一个共同的任务活动中心，在强烈的问题动机的驱动下，通过对学习资源的积极主动应用，进行自主探究和互动协作的学习，并在完成既定任务的同时，引导学生产生一种学习实践活动。
学生利用网络和老师提供的学习资料，可先自主学习，再进行小组讨论，在充分讨论的基础上提高认识。
找学生代表回答上述问题。
认真听同学的答案，比对自己的探究结果，补充总结
教师总结评价
听教师讲解，内化结论
任务二：探究学习《电子标签》
学生带着问题自学，培养学生自主探究的能
成果交流
知识归纳总结
提出任务二：RFID技术的应用——电子标签系统
观看视频，回顾总结
拓展学生的视野
探究性学习理念
探究性学习是让学生在信息技术领域或现实生活的情境中，通过发现问题、调查研究、动手操作、表达与交流等探究性活动，获得知识、技能和态度的学习方式和学习过程。
合作学习理念
建构主义认为，知识不是通过教师传授得到的，而是学习者在一定的情境即社会文化背景下，借助学习过程中其他人（包括教师和学习伙伴）的帮助，利用必要的学习资料，通过意义建构的方式而获得。合作学习能让学生在小组中共同合作、交流讨论，互相促进对知识的理解，有组织地开展学习活动。
自学微课《电子标签》，回答下列问题：
1、电子标签的内部构成
2、电子标签的分类
3、电子标签系统的构成
物联网：射频识别(RFID)原理及应用 第4章 RFID标签技术
微带贴片这样设计是为了在贴片的侧射方向有最大的辐射，这 可以选择不同的贴片形状激励方式来实现。贴片可以是方形、矩形、 圆形、椭圆形、三角形等。
RFID系统中的偶极子天线常采用印刷在电路板或者其他媒介 上的带状偶极子，可以称之为印刷偶极子。二者虽然形状不同， 但是在基本的辐射性质上是一样的。本节将首先分析理想偶极子 的特点，随后介绍RFID系统中的偶极子天线的特征，包括折叠偶 极子和其他处理方式之后的偶极子天线。
4.2.1 RFID天线的基本要求与指标
4.1.1 天线的方向图
天线方向图是指天线辐射特性与空间坐标之间的函数图形， 因此，分析天线的方向图就可分析天线的辐射特性。在大多数情 况下，天线方向图是在远场区确定的，因此又叫作远场方向图。 而辐射特性包括辐射场强、辐射功率、相位和极化。因此，天线 方向图又分为场强方向图、功率方向图、相位方向图和极化方向 图。这里主要涉及场强和功率方向图，相位方向图和极化方向图 在特殊应用中采用。
际上，对于全长为2l，电流为正弦分布的对称振子 Rin Rr sin 2(l)，其输 入电阻为。当 2l 2 时， l π 2 。因此，只有半波振子的输入电阻才
等于其辐射电阻。实际应用中的对称振子一般都是半波振子，因此在下面
的等效电路中仍采用 Rin Rr R1 表示的输入电阻。
图4-7 偶极子天线附近的电磁场示意图
图4-8 半波偶极子三维辐射图
偶极子天线的三维和二维辐射图如图4-9所示。
图4-9 偶极子天线辐射图
4.2.3 折叠偶极子
结构简单的半波偶极子能较好地在实现谐振频率的基础上，
实 现 全 向 辐 射 特 性 和 固 定 的 （ 7 3 + j 4 2 . 5 ）的 输 入 阻 抗 。 但 是 半
RFID系统中的偶极子天线常采用印刷在电路板或者其他媒介 上的带状偶极子，可以称之为印刷偶极子。二者虽然形状不同， 但是在基本的辐射性质上是一样的。本节将首先分析理想偶极子 的特点，随后介绍RFID系统中的偶极子天线的特征，包括折叠偶 极子和其他处理方式之后的偶极子天线。
4.2.1 RFID天线的基本要求与指标
4.1.1 天线的方向图
天线方向图是指天线辐射特性与空间坐标之间的函数图形， 因此，分析天线的方向图就可分析天线的辐射特性。在大多数情 况下，天线方向图是在远场区确定的，因此又叫作远场方向图。 而辐射特性包括辐射场强、辐射功率、相位和极化。因此，天线 方向图又分为场强方向图、功率方向图、相位方向图和极化方向 图。这里主要涉及场强和功率方向图，相位方向图和极化方向图 在特殊应用中采用。
际上，对于全长为2l，电流为正弦分布的对称振子 Rin Rr sin 2(l)，其输 入电阻为。当 2l 2 时， l π 2 。因此，只有半波振子的输入电阻才
等于其辐射电阻。实际应用中的对称振子一般都是半波振子，因此在下面
的等效电路中仍采用 Rin Rr R1 表示的输入电阻。
图4-7 偶极子天线附近的电磁场示意图
图4-8 半波偶极子三维辐射图
偶极子天线的三维和二维辐射图如图4-9所示。
图4-9 偶极子天线辐射图
4.2.3 折叠偶极子
结构简单的半波偶极子能较好地在实现谐振频率的基础上，
实 现 全 向 辐 射 特 性 和 固 定 的 （ 7 3 + j 4 2 . 5 ）的 输 入 阻 抗 。 但 是 半
