电动机及变压器的绝缘等级分类标准

干式变压器送电绝缘标准

干式变压器送电绝缘标准铁芯对夹件、穿芯螺杆对铁芯、铁芯对地以及穿芯螺杆对地的绝缘电阻应≥2MΩ。

在送电前，应对干式变压器的铁芯对夹件、穿芯螺杆对铁芯、铁芯对地以及穿芯螺杆对地进行绝缘电阻测量。

其中，铁芯对夹件、穿芯螺杆对铁芯、铁芯对地的绝缘电阻应不低于2MΩ，穿芯螺杆对地的绝缘电阻应不低于10MΩ。

若测量结果不符合要求，应采取相应措施进行改善。

额定电压在1kV及以下的干式变压器，其绝缘电阻应≥2MΩ。

对于额定电压在1kV及以下的干式变压器，其绝缘电阻应不低于2MΩ。

在送电前，应采用相应电压等级的兆欧表进行测量，确保测量结果符合要求。

额定电压在1kV以上、10kV及以下的干式变压器，其绝缘电阻应≥10MΩ。

对于额定电压在1kV以上、10kV及以下的干式变压器，其绝缘电阻应不低于10MΩ。

在送电前，应采用相应电压等级的兆欧表进行测量，确保测量结果符合要求。

额定电压在10kV以上的干式变压器，其绝缘电阻应≥30MΩ。

对于额定电压在10kV以上的干式变压器，其绝缘电阻应不低于30MΩ。

在送电前，应采用相应电压等级的兆欧表进行测量，确保测量结果符合要求。

内绝缘包括绕组与接地部分之间，以及绕组之间的绝缘，又可分为主绝缘和纵绝缘两部分。

主绝缘以油纸屏障绝缘结构最为常用。

纵绝缘是同一绕组各部分之间的绝缘，如不同绕段间、层间和匝间的绝缘等。

内绝缘是干式变压器的重要组成部分，包括绕组与接地部分之间的绝缘以及绕组之间的绝缘。

内绝缘可分为主绝缘和纵绝缘两部分。

主绝缘采用油纸屏障绝缘结构，这种结构通常用于高压变压器中，具有较高的电气性能和机械强度。

纵绝缘是同一绕组各部分之间的绝缘，如不同绕段间、层间和匝间的绝缘等。

在送电前，应对内绝缘进行详细检查和测量，确保其电气性能符合要求。

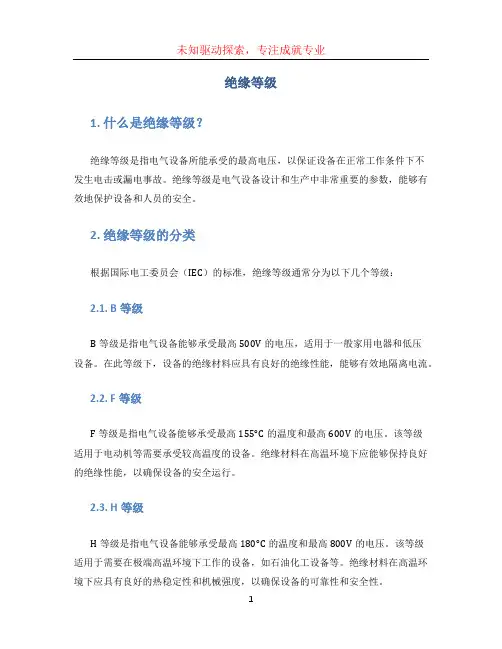

绝缘等级 (3)

绝缘等级1. 什么是绝缘等级？绝缘等级是指电气设备所能承受的最高电压，以保证设备在正常工作条件下不发生电击或漏电事故。

绝缘等级是电气设备设计和生产中非常重要的参数，能够有效地保护设备和人员的安全。

2. 绝缘等级的分类根据国际电工委员会（IEC）的标准，绝缘等级通常分为以下几个等级：2.1. B等级B等级是指电气设备能够承受最高500V的电压，适用于一般家用电器和低压设备。

在此等级下，设备的绝缘材料应具有良好的绝缘性能，能够有效地隔离电流。

2.2. F等级F等级是指电气设备能够承受最高155°C的温度和最高600V的电压。

该等级适用于电动机等需要承受较高温度的设备。

绝缘材料在高温环境下应能够保持良好的绝缘性能，以确保设备的安全运行。

2.3. H等级H等级是指电气设备能够承受最高180°C的温度和最高800V的电压。

该等级适用于需要在极端高温环境下工作的设备，如石油化工设备等。

绝缘材料在高温环境下应具有良好的热稳定性和机械强度，以确保设备的可靠性和安全性。

2.4. 其他等级除了B、F和H等级之外，还有一些其他特殊的绝缘等级，如N、R和S等级。

这些等级通常用于特殊行业和特殊设备，要求绝缘材料具有更高的性能和安全性能。

3. 绝缘等级的测试和认证为确保电气设备的绝缘性能符合要求，常常需要进行绝缘等级的测试和认证。

这些测试通常由第三方实验室或相关机构进行，以确保测试结果的客观性和准确性。

常见的绝缘等级测试包括电气强度测试、绝缘电阻测试、局部放电测试等。

这些测试能够评估绝缘材料的耐压性能、绝缘性能和耐久性，为设备的使用提供重要的参考和保障。

在通过绝缘等级的测试后，电气设备通常会获得相应的认证证书，以证明其绝缘等级符合相关标准和要求。

这些认证证书对于电气设备的市场准入和使用安全具有重要的意义。

4. 绝缘等级的应用领域绝缘等级广泛应用于各个行业和领域的电气设备中，如家用电器、工业设备、电力系统等。

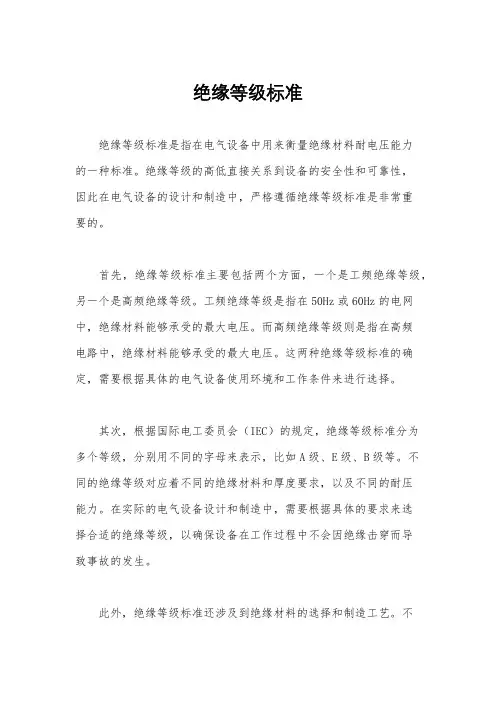

绝缘等级标准

绝缘等级标准绝缘等级标准是指在电气设备中用来衡量绝缘材料耐电压能力的一种标准。

绝缘等级的高低直接关系到设备的安全性和可靠性，因此在电气设备的设计和制造中，严格遵循绝缘等级标准是非常重要的。

首先，绝缘等级标准主要包括两个方面，一个是工频绝缘等级，另一个是高频绝缘等级。

工频绝缘等级是指在50Hz或60Hz的电网中，绝缘材料能够承受的最大电压。

而高频绝缘等级则是指在高频电路中，绝缘材料能够承受的最大电压。

这两种绝缘等级标准的确定，需要根据具体的电气设备使用环境和工作条件来进行选择。

其次，根据国际电工委员会（IEC）的规定，绝缘等级标准分为多个等级，分别用不同的字母来表示，比如A级、E级、B级等。

不同的绝缘等级对应着不同的绝缘材料和厚度要求，以及不同的耐压能力。

在实际的电气设备设计和制造中，需要根据具体的要求来选择合适的绝缘等级，以确保设备在工作过程中不会因绝缘击穿而导致事故的发生。

此外，绝缘等级标准还涉及到绝缘材料的选择和制造工艺。

不同的绝缘材料有着不同的特性和性能，需要根据具体的工作环境和要求来选择合适的绝缘材料。

同时，在绝缘材料的制造过程中，需要严格控制材料的质量和工艺，以确保绝缘材料的绝缘性能符合标准要求。

最后，绝缘等级标准的遵循对于电气设备的安全性和可靠性至关重要。

只有严格按照标准要求选择和使用绝缘材料，才能确保设备在工作过程中不会因绝缘失效而引发事故。

因此，作为电气设备的设计者和制造者，需要深入理解绝缘等级标准的要求，严格遵循标准规定，确保设备的绝缘性能符合要求。

综上所述，绝缘等级标准是电气设备设计和制造中非常重要的一个方面，它直接关系到设备的安全性和可靠性。

只有严格遵循标准要求，选择合适的绝缘等级和绝缘材料，才能确保设备在工作过程中不会因绝缘失效而引发事故，保障人身和财产的安全。

因此，对于电气设备的设计者和制造者来说，深入理解和严格遵循绝缘等级标准是至关重要的。

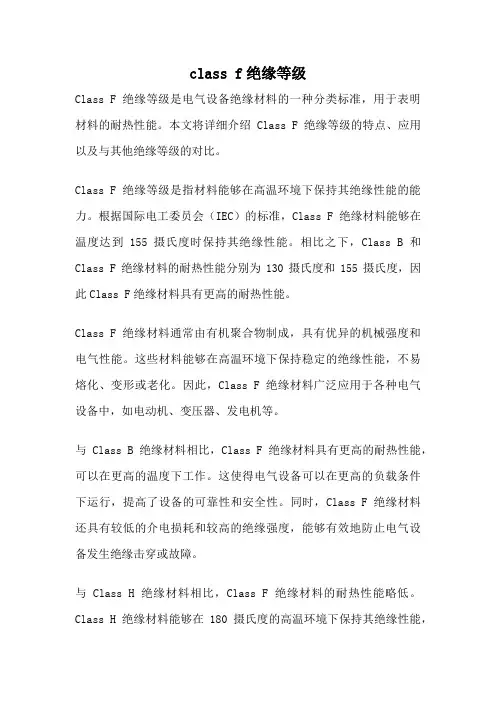

class f绝缘等级

class f绝缘等级Class F绝缘等级是电气设备绝缘材料的一种分类标准，用于表明材料的耐热性能。

本文将详细介绍Class F绝缘等级的特点、应用以及与其他绝缘等级的对比。

Class F绝缘等级是指材料能够在高温环境下保持其绝缘性能的能力。

根据国际电工委员会（IEC）的标准，Class F绝缘材料能够在温度达到155摄氏度时保持其绝缘性能。

相比之下，Class B和Class F绝缘材料的耐热性能分别为130摄氏度和155摄氏度，因此Class F绝缘材料具有更高的耐热性能。

Class F绝缘材料通常由有机聚合物制成，具有优异的机械强度和电气性能。

这些材料能够在高温环境下保持稳定的绝缘性能，不易熔化、变形或老化。

因此，Class F绝缘材料广泛应用于各种电气设备中，如电动机、变压器、发电机等。

与Class B绝缘材料相比，Class F绝缘材料具有更高的耐热性能，可以在更高的温度下工作。

这使得电气设备可以在更高的负载条件下运行，提高了设备的可靠性和安全性。

同时，Class F绝缘材料还具有较低的介电损耗和较高的绝缘强度，能够有效地防止电气设备发生绝缘击穿或故障。

与Class H绝缘材料相比，Class F绝缘材料的耐热性能略低。

Class H绝缘材料能够在180摄氏度的高温环境下保持其绝缘性能，适用于更严苛的工作条件。

然而，Class H绝缘材料的成本较高，使用范围相对较窄。

因此，在绝大多数情况下，Class F绝缘材料已能满足电气设备的要求。

Class F绝缘等级是电气设备绝缘材料的一种重要分类标准。

Class F绝缘材料具有较高的耐热性能、良好的机械强度和电气性能，广泛应用于各种电气设备中。

与其他绝缘等级相比，Class F绝缘材料在耐热性能和成本方面具有优势，能够满足大多数电气设备的要求。

在选择绝缘材料时，根据具体的工作条件和要求，合理选择适当的绝缘等级，以确保电气设备的正常运行和安全性。

绝缘等级和防护等级

绝缘等级和防护等级一、绝缘等级1、电机绝缘等级划分依据是按电动机所用绝缘材料的允许极限温度划分的。

有Y、A、E、B、F、H、C等几个等级，各级的允许极限温度如下表。

所谓允许极限温度是指电机绝缘材料的允许最高工作温度，它反应绝缘材料的耐热性能。

2、表：绝缘材料的绝缘等级允许极限温度绝缘材料按耐热能力分为Y、A、E、B、F、H、C 7个等级，其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。

所谓绝缘材料的极限工作温度，系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。

根据经验，A级材料在105℃、B级材料在130℃的情况下寿命可达10年，但在实际情况下环境温度和温升均不会长期达设计值，因此一般寿命在15～20年。

如果运行温度长期超过材料的极限工作温度，则绝缘的老化加剧，寿命大大缩短。

所以电机在运行中，温度是寿命的主要因素之一。

二、IP防护等级IP（INTERNATIONAL PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。

将灯具依其防尘防湿气之特性加以分级。

这里所指的外物含工具，人的手指等均不可接触到灯具内之带电部分，以免触电。

IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二。

表一：防护程度防护等级定义0 没有防护对外界的人或物无特殊防护1 防止大于50mm的固体物体侵入防止人体（如手掌）因意外而接触到灯具内部的零件。

防止较大尺寸（直径大于50mm）的外物侵入。

2 防止大于12mm的固体物体侵入防止人的手指接触到灯具内部的零件防止中等尺寸（直径大12mm）的外物侵入。

3 防止大于2.5mm的固体物体侵入防止直径或厚度大于2.5mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。

绝缘等级

电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

绝缘的温度等级A级E级B级F级H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145在发电机等电气设备中，绝缘材料是最为薄弱的环节。

绝缘材料尤其容易受到高温的影响而加速老化并损坏。

不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。

因此一般的电气设备都规定其工作的最高温度。

人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。

它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。

因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。

使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。

绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。

变压器产品有以下几种耐热绝缘等级：绝缘等级 A E B F H N C最高运行温度℃105 120 130 155 180 200 220绕组最高允许温升K 60 75 80 100 125 135 150电器的绝缘等级和防护等级电器的绝缘等级和防护等级一、1、电机绝缘等级划分依据是按电动机所用绝缘材料的允许极限温度划分的。

有Y、A、E、B、F、H、C等几个等级，各级的允许极限温度如下表。

所谓允许极限温度是指电机绝缘材料的允许最高工作温度，它反应绝缘材料的耐热性能。

2、表：绝缘材料的绝缘等级允许极限温度绝缘材料按耐热能力分为Y、A、E、B、F、H、C 7个等级，其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。

所谓绝缘材料的极限工作温度，系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。

电机的绝缘等级分为那些等级

电机的绝缘等级分为那些等级？电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

绝缘的温度等级 A级 E级 B级F级 H级c级最高允许温度（℃）105 120 130 155 180 180以上绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145电机的绝缘等级决定于它所采用的绝缘材料的耐热等级。

若一台电机主要部件的绝缘结构采用不同耐热等级的绝缘材料，其绝缘等级按绝缘材料的最低耐热等级考核1、电机防护等级的意义IP分类体系通过一个数字来表明外壳对抵抗冲击和粉尘及水侵入的保护。

第一位数防固体物侵入的级别0 无防护1 防护大于50mm的物体（如手）2 防护大于12mm的物体（手指）3 防护大于2.5mm的物体（工具或导线）4 防护大于1.0mm的物体（导线或细棍）5 防护足以造成危害的粉尘的侵入6 尘密第二位防水侵入的级别0 无防护1 防护滴水（如凝结液）2 防护滴水，下滴倾斜角度小于15°3 防护喷洒水，倾斜角度小于60°4 防护来自所有方向的溅水5 防护来自所有方向的水柱6 防护水塘或高压水柱7 浸于水中150mm－1m深防护水的侵入8 埋入水中，适合连续浸于水中。

2、电机绝缘等级最大稳定化温度不能超过Y A E B F H C 耐热温度分别为90℃105℃115℃130℃155℃180℃200℃防爆绝缘的温度等级A级E级B级F级H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145江西鑫新实业股份有限公司上饶线材厂产品介绍。

测绝缘规定

1、发电机一次系统检修后或停机备用超过120h，启机前应测量定子回路的绝缘电阻，转子回路、励磁系统的绝缘电阻。

干燥后的发电机定子回路的绝缘电阻测量使用2500V的摇表，定子绕组绝缘＞5MΩ。

通水后的绝缘电阻值使用水摇表测量，绝缘值不作规定，若测量值较前次有显著的降低(考虑温度及湿度的变化，如降低到前次的1/3～1/5)，应查明原因并将其消除。

测量时，发电机中性点接地刀闸须断开，发电机出口电压互感器须停电。

发电机转子回路测量绝缘使用500V摇表，发电机转子回路绝缘电阻值在室温下不小于1.0M Ω；励端轴瓦绝缘垫电阻用1000V兆欧表测量不应小于1.0MΩ。

2、新安装或检修后的变压器投运或投入热备用前应测量其绕组对地、高压侧对低压侧的绝缘电阻和吸收比以及相间电阻。

变压器高压侧电压在6kV及以上者用2500V兆欧表进行测量，其绝缘电阻值不低于300MΩ，吸收比≥1.3；变压器低压侧电压在0.5kV及以下者用500V兆欧表进行测量，其绝缘电阻值不低于100MΩ，吸收比≥1.3。

注：同一变压器中、低压绕组的绝缘电阻标准与高压侧相同。

干式变压器线圈绝缘电阻一般情况下应满足下列要求高压对低压及地≥300MΩ（使用2500V摇表）低压对地≥100MΩ（使用500V摇表）在潮湿的环境下，当变压器绝缘电阻值≥2MΩ/kV时可以投入运行。

如变压器遭受异常潮湿发生凝露现象，则不论其绝缘电阻如何，在其进行耐压试验或投运前必须进行干燥处理。

干式变压器铁芯绝缘电阻一般情况下应满足下列要求铁芯对夹件及地≥2MΩ（使用500V摇表）穿芯螺杆对铁芯及地≥2MΩ（使用500V摇表）当变压器绝缘电阻值降到前次值的50%时，应通知检修人员进行检查处理。

需要测量变压器中性点与地直接连接侧对地绝缘电阻时，应联系点检打开其中性点接地，测完绝缘后检修负责恢复。

3、6kV电动机应使用2500V摇表测量绝缘电阻R60″，在常温下其值不低于6MΩ。

380V电机应使用500V摇表测量绝缘电阻R60″，其值不小于0.5MΩ。

变压器的绝缘等级及 S.doc

变压器的绝缘等级及 S11-M型系列全密封配电变压器2011-02-11 18:31变压器的绝缘等级，并不是绝缘强度的概念，而是允许的温升的标准，即绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

绝缘的温度等级分为A级E级B级F级H 级。

各绝缘等级具体允许温升标准如下：最高允许温度（℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145变压器绝缘水平LI指雷电冲击水平,AC指一分钟工频耐压水平,35指高压侧,5指低压侧,低压侧通常不考虑雷电冲击水平.商品名称： S11-M型系列全密封配电变压器•6—10kV级变压器结构简介铁心铁心的导磁材料采用晶粒取向优质冷轧硅钢片，为降低损耗，所有产品铁心为45度全斜接缝无孔结构，接缝均为多级接缝心柱用环氧玻璃粘带绑扎，上下铁轭通过夹件上的拉带及垫脚拉紧。

铁心利用拉螺杆和旁轭螺杆将上下夹件牢固地连接起来构成一个钢性较强的框架结构。

提高了稳定性，增强了变压器承受短路的能力。

绕组根据变压器容量的大小，绕组采用层式或饼式结构。

导线采用优质无氧铜导线，电阻率低，有效地降低了变压器的负载损耗。

层式结构高低压绕组套绕，层间绝缘选用绝缘点胶纸，高压绕组外层用紧缩带包扎，经真空干燥处理后，绕组粘结为一整体，保证了绕组的机械强度。

饼式结构绕组具有机械强度高、散热好等特点，绕组的撑条和油隙垫块采用绝缘纸板制作，并倒有圆角，以降低了变压器的局部放电量。

器身绝缘器身采用高强度绝缘压板压紧，所有引线均牢固夹持，保证了产品的抗短路能力。

油箱油箱结构型式为平顶桶式结构，散热器采用片式散热器，只有散热效率高、外型美观等特点。

根据用户要求，也可采用波纹油箱，波纹油箱的波纹翅既可散热还可补偿油温变化引起的油的体积变化。

全密封变压器一般采用波纹油箱。

总装变压器器身上部和下部与油箱间多处设有定位装置，杜绝了产品在运输过程中器身产生位移和松动现象。

绝缘等级的划分

根据绝缘材料的耐热等级来分的分为A、E、B、F、H级。

电机绝缘等级划分依据是按电动机所用绝缘材料的允许极限温度划分的。

有Y、A、E、B、F、H、C等几个等级，各级的允许极限温度如下表。

所谓允许极限温度是指电机绝缘材料的允许最高工作温度，它反应绝缘材料的耐热性能。

电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

绝缘的温度等级A级E级B级F级H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

绝缘的温度等级A级 E级 B级F级 H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K） 60 75 80 100 125性能参考温度（℃）80 95 100 120 145绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的电工产品绝缘的使用期受到多种因素(如温度、电和机械的应力、振动、有害气体、化学电机绝缘等级机绝缘等级划分依据是按电动机所用绝缘材料的允许极限温度划分的。

有Y、A、E、B、F、H、C等几个等级，各级的允许极限温度如下表。

所谓允许极限温度是指电机绝缘材料的允许最高工作温度，它反应绝缘材料的耐热性能。

绝缘材料按耐热能力分为 Y级、A级、E级、B级、F级、H级、C级，允许温度（℃） 90、105、120、130、155、180 、180℃以上。

电动机采用B级绝缘时定子绕组的温升极限（电阻法）应不超过80K；电动机采用F级绝缘时定子绕组温升极限应不超过105K；YR电机集电环的温升极限（温度计法）应不超过80K；电机轴承的容许温度（温度计法或埋置检温计法）对滚动轴承应不超过95℃；对滑动轴承（出油温度不高于65℃时）应不超过80℃或按双方协议。

电动机及变压器的绝缘等级分类标准

电动机的绝缘等级分类标准：划分为A、E、B、F、H级电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

绝缘的温度等级A级E级B级F级H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145在发电机等电气设备中，绝缘材料是最为薄弱的环节。

绝缘材料尤其容易受到高温的影响而加速老化并损坏。

不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。

因此一般的电气设备都规定其工作的最高温度。

人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。

它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。

因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。

使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。

绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。

常用的B级绝缘材料有PVC玻璃纤维套管(黄腊管), 6520复合纸, DMD绝缘纸等变压器绝缘等级是指温度的，有A、B、E、F、H、C。

变压器有A级，最高运行温度为105度，这就是油变。

干变有F级（环氧树脂）最高运行温度为155度。

还有用美国杜邦公司的NOMEX绝缘材料制作的H级（最高运行温度180度）和C级（最高允许运行温度为220度）的干式变压器。

E和B是用来制造电机的。

这个温度是绝缘材料来决定的。

不能换算。

变压器有哪些规格型号及分类标准

变压器有哪些规格型号及分类标准变压器有哪些规格型号，变压器的分类标准是怎么样的，变压器可以按电压等级分，按绝缘散热介质分，按铁芯结构材质分，变压器还可以按相数与容量来分类，因此规格型号也是多种多样的。

一、变压器的分类标准1.按电压等级分：1000KV,750KV,500KV,330KV,220KV,110KV,66KV,35KV,20KV,10KV,6KV,0.66KV,0.38KV,0 .22KV等。

2、按绝缘散热介质分：干式变压器，油浸式变压器，其中干式变压器又分为：SCB环氧树脂浇注干式变压器和SGB10非包封H级绝缘干式变压器。

3、按铁芯结构材质分：硅钢叠片变压器，硅钢卷铁芯变压器，非晶合金铁芯变压器。

4、按设计节能序列分：SG,SJ,S7,S9,S11,S13,S15。

5、按相数分：单相变压器，三相变压器。

6.按容量分：我国现在变压器的额定容量：3KVA,5KVA,10KVA ,15KVA,20KVA,25KVA,30KVA,40KVA,50KVA，80KVA，100KVA，125KVA，160KVA，200KVA，250KVA，315KVA，400KVA，500KVA，630KVA，800KVA，1000KVA，1250KVA，1600KVA，2000KVA，2500KVA，3150KVA，4000KVA，5000KVA 等。

二、变压器的规格型号变压器的规格型号及含义，变压器的规格型号比较多，不同种类规格其含义也有所不同。

常见的：干式变压器"SCB10－1000KVA/10KV/0.4KV"干式变压器表示的含义：S的意思表示此变压器为三相变压器，如果S换成D则表示此变压器为单相。

C的意思表示(干式变压器)绕组为树脂浇注成形固体。

B的意思是箔式绕组，如果是R则表示为缠绕式绕组，如果是L则表示为铝绕组，如果是Z则表示为有载调压（铜不标）。

10的表示是设计序号，也叫技术序号。

变压器绝缘等级与温度

变压器绝缘等级与温度------------------------------------------作者xxxx------------------------------------------日期xxxx变压器的绝缘等级，并不是绝缘强度的概念，而是允许的温升的标准，即绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

各绝缘等级具体允许温升标准如下：A级绝缘（经过绝缘浸渍处理的棉纱、丝、普通漆包线的绝缘漆）材料允许温度摄氏105度，额定运行温度摄氏95度，最高允许值摄氏140度（超过此温升，绝缘的损坏率将超过允许范围）。

E级绝缘（环氧树脂、三醋酸纤维薄膜、聚脂薄膜、高强度漆包线的绝缘漆）材料允许温度摄氏120度，额定运行温度摄氏110度，最高允许值摄氏155度（超过此温升，绝缘的损坏率将超过允许范围）。

B级绝缘（云母、玻璃纤维、石棉等无机物用有机材料粘合或浸渍）材料允许温度摄氏130度，额定运行温度摄氏120度，最高允许值摄氏165度（超过此温升，绝缘的损坏率将超过允许范围）。

F级绝缘（云母、玻璃纤维、石棉等无机物用特殊有机材料粘合或浸渍，例如采用硅有机化合物改性的合成树脂漆为粘合剂）材料允许温度摄氏155度，额定运行温度摄氏145度，最高允许值摄氏190度（超过此温升，绝缘的损坏率将超过允许范围）。

H级绝缘（云母、玻璃纤维、石棉等无机物用特殊有机材料粘合或浸渍，例如采用硅有机漆粘合或浸渍，硅有机橡胶、无机填料）材料允许温度摄氏180度，额定运行温度摄氏175度，最高允许值摄氏220度（超过此温升，绝缘的损坏率将超过允许范围）。

C级绝缘（特种纸张、层压板等，例如芳族聚酰胺聚合物）材料允许温度摄氏220度，额定运行温度摄氏210度，最高允许值摄氏250度（超过此温升，绝缘的损坏率将超过允许范围）。

绝缘等级标准

绝缘等级标准绝缘等级标准是指根据电气设备的绝缘性能，将其分为不同等级的标准。

绝缘等级标准的制定是为了保障电气设备在运行过程中的安全可靠性，同时也是为了指导电气设备的设计、制造和使用。

在电气设备中，绝缘等级标准是非常重要的，它直接影响着电气设备的安全性能和使用寿命。

根据国际电工委员会（IEC）的标准，绝缘等级被分为不同的等级，分别是A、E、B、F、H等级。

每个等级都对应着不同的最高使用温度，以及不同的绝缘材料。

不同的绝缘等级适用于不同的电气设备，根据具体的工作环境和工作要求，选择合适的绝缘等级是非常重要的。

在实际的电气设备中，绝缘等级标准的选择需要考虑多个因素。

首先是工作温度，不同的工作温度需要选择不同的绝缘等级，以确保绝缘材料在工作温度下的稳定性和可靠性。

其次是工作环境，一些特殊的工作环境，如高温、高湿度、腐蚀性气体等，也需要选择相应的绝缘等级，以确保电气设备在恶劣环境下的安全可靠性。

此外，还需要考虑电气设备的使用寿命和维护周期，选择合适的绝缘等级可以延长电气设备的使用寿命，减少维护成本。

在选择绝缘等级标准时，还需要考虑绝缘材料的性能和成本。

不同的绝缘材料具有不同的性能和成本，需要根据具体情况进行综合考虑。

同时，还需要考虑绝缘等级标准的国际、国内标准，以及相关的法律法规和行业标准，确保选择的绝缘等级符合相关的标准要求。

绝缘等级标准的选择对于电气设备的安全可靠性和使用寿命有着重要的影响。

正确选择合适的绝缘等级标准，可以保障电气设备在运行过程中的安全可靠性，延长电气设备的使用寿命，减少维护成本，提高电气设备的整体性能。

因此，在设计、制造和使用电气设备时，需要充分考虑绝缘等级标准的选择，以确保电气设备在运行过程中的安全可靠性和稳定性。

总之，绝缘等级标准是电气设备中非常重要的一个标准，正确选择合适的绝缘等级标准对于保障电气设备的安全可靠性和使用寿命有着重要的意义。

在选择绝缘等级标准时，需要充分考虑工作温度、工作环境、维护周期、绝缘材料性能和成本等多个因素，以确保选择的绝缘等级符合相关的标准要求，保障电气设备的安全可靠性和稳定性。

电机的工作制分类和绝缘等级

电机的工作制分类和绝缘等级电机的工作制分类和绝缘等级电机的工作制的分类电机的工作制的分类是对电机承受负载情况的说明，它包括启动、电制动、空载、断能停转以及这些阶段的持续时间和先后顺序，工作制分以下9类：S1 连续工作制：在恒定负载下的运行时间足以达到热稳定。

S2 短时工作制：在恒定负载下按给定的时间运行，该时间不足以达到热稳定，随之即断能停转足够时间，使电机再度冷却到与冷却介质温度之差在2K以内。

S3 断续周期工作制：按一系列相同的工作周期运行，每一周期包括一段恒定负载运行时间和一段断能停转时间。

这种工作制中的每一周期的起动电流不致对温升产生显著影响。

S4 包括起动的断续周期工作制：按一系列相同的工作周期运行，每一周期包括一段对温升有显著影响的起动时间、一段恒定负载运行时间和一段断能停转时间。

S5 包括电制动的断续周期工作制：按一系列相同的工作周期运行，每一周期包括一段起动时间、一段恒定负载运行时间、一段快速电制动时间和一段断能停转时间。

S6 连续周期工作制：按一系列相同的工作周期运行，每一周期包括一段恒定负载运行时间和一段空载运行时间，但无断能停转时间。

S7 包括电制动的连续周期工作制：按一系列相同的工作周期运行，每一周期包括一段起动时间、一段恒定负载运行时间和一段快速电制动时间，但无断能停转时间。

S8 包括变速变负载的连续周期工作制：按一系列相同的工作周期运行，每一周期包括一段在预定转速下恒定负载运行时间，和一段或几段在不同转速下的其它恒定负载的运行时间，但无断能停转时间。

S9 负载和转速非周期性变化工作制：负载和转速在允许的范围内变化的非周期工作制。

这种工作制包括经常过载，其值可远远超过满载。

电动机的绝缘等级电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

绝缘的温度等级A级E级B级F级H级最高允许温度（℃）105 120 130 155 180 绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145IP（International Protection）等级（防尘防水）定义IPxx防尘等级(第一个X表示)0：没有保护1：防止大的固体侵入2：防止中等大小的固体侵入3：防止小固体进入侵入4：防止物体大于1mm的固体进入5：防止有害的粉尘堆积6：完全防止粉尘进入防水等级(第一个X表示)1：水滴滴入到外壳无影响2：当外壳倾斜到15度时，水滴滴入到外壳无影响3：水或雨水从60度角落到外壳上无影响4：液体由任何方向泼到外壳没有伤害影响5：用水冲洗无任何伤害6：可用于船舱内的环境7：可于短时间内耐浸水（1m）8：于一定压力下长时间浸水电动机的工作制的分类电机的工作制的分类是对电机承受负载情况的说明，它包括启动、电制动、空载、断能停转以及这些阶段的持续时间和先后顺序，工作制分以下9类：S1 连续工作制：在恒定负载下的运行时间足以达到热稳定。

电动机修理材料型号类别和特性

电动机修理材料型号类别和特性（漆包线、绝缘纸、绝缘漆）电动机的绝缘等级电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

绝缘的温度等级A级E级B级F级H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145漆包线的型号类别和特性UEW 聚胺酯漆包铜线●耐温等级：130 ℃ / 155 ℃●本产品经 UL 认可合格登录，有耐温等级130℃的TYPU-130及耐温等级155℃的 TY1700-U155 。

●绝缘说明：UEW其绝缘层-聚胺基甲酸树脂为Polyisocyanate & Polyol之组成，在360 ℃～400 ℃具有良好直接焊锡性，广泛应用于线圈及马达绕组。

●特性：(a)具有良好直焊性，绕线加工过程中，可免剥除皮膜之动作，有效提高工作效率。

(b)在高頻下，具有良好"Q"值特性。

(c)具有良好密著性及捲绕性。

(d)对一般含浸凡立水所使用之溶剂及硬化剂, 具有良好耐溶剂特性 , 可填加染料, 便利识別。

●应用范围：高頻线圈及变压器、继电器、磁化线圈、螺形线圈、小型马达、点火线圈。

PEW 聚酯漆包铜线●耐温等級：155 ℃●本产品经 UL认可合格登录●绝缘说明：PEW其绝缘层为 Polyester树脂，温度等级达 155℃，具有良好温度稳定性及绝缘特性。

●特性：(a)具有良好之抗Crazing特性、耐磨性、耐化学药性及温度稳定特性。

(b)其物理特性如可绕性、耐磨耗及密著性，皆优于PVF线种。

EIW 聚酯亚胺漆包铜线●耐温等级：180 ℃●绝缘说明：EIW其绝缘层为 Polyesterimide，乃Terephthalate和 Esterimide 之组成，于180 ℃连续操作运转时具有良好温度、稳定性及绝缘特性。

变压器的主绝缘和纵绝缘

4.14 变压器的主绝缘和纵绝缘线圈的绝缘分为主绝缘和纵绝缘。

主绝缘是指线圈对它本身以外的其他结构部分的绝缘，包括它对油箱、铁心、夹件和压板的绝缘，对同一相内其他线圈的绝缘，以及对不同相线圈的绝缘（相间绝缘）。

纵绝缘是指线圈本身内部的绝缘。

它包括匝间绝缘、层间绝缘、线段间的绝缘等。

图4－23 干式变压器主绝缘表4－16 干式变压器主绝缘尺寸455R +δ=表4－17 圆筒式线圈层绝缘4.15 变压器绝缘半径计算图4－24 圆筒式绕组绝缘半径（1）.圆筒式绕组绝缘半径计算（如图4－24所示）R 0——铁芯半径——铁芯对绕组绝缘距离 ——低压绕组内半径——低压绕组气道内侧绕组辐向厚度——低压绕组中气道宽度——低压绕组气道外侧绕组辐向厚度——低压绕组外半径 ——高低压绕组之间的气道宽度 ——高压绕组内半径——高压绕组气道内侧绕组辐向厚度11S R +=L22B R +=233R +δ=L14B R +=H26B R +=——高低压绕组之间的气道宽度——高压绕组气道外侧绕组辐向厚度— 高压绕组外半径——高压绕组外直径——两铁芯柱中心距离低压绕组DY2平均半径 12122R R R += 低压绕组DY1平均半径 34342R R R +=高压绕组GY2平均半径 56562R R R +=高压绕组GY1平均半径 78782R R R +=高低压间漏磁空道平均半径 452HL R R Y +=低压气道平均半径 232L R R Y +=高压气道平均半径 672H R R Y +=（2）．饼式（含螺旋式、连续式）绕组绝缘半径计算R 0——铁芯半径——铁芯对绕组绝缘距离 ——低压绕组内半径图4－25——低压绕辐向厚度H18B R +=2D ⨯=60S M +=677R +δ=11S R +=L2B R +=233R +δ=——高低压绕组之间的气道宽度——高压绕组内半径——高压绕组辐向厚度—— 高压绕组外径 ——两铁芯柱中心距离低压绕组平均半径 12122R R R +=高压绕组平均半径 34342R R R +=高低压间漏磁空道平均半径 232HL R R Y +=H 4B R +=2D ⨯=3b M+=。

变压器的绝缘等级的划分_理论说明

变压器的绝缘等级的划分理论说明1. 引言1.1 概述在电力系统中，变压器是一种重要的电力设备，用于改变电网中的电压。

为了确保变压器能够正常运行并保证电气安全性，绝缘等级的划分是必不可少的。

绝缘等级指的是变压器所采用的绝缘材料和绝缘结构所能承受的最高电压水平。

本篇文章将介绍变压器绝缘等级的划分理论，并探讨其对变压器性能和应用方面的影响因素。

我们将深入探讨国际标准以及美国和其他地区和行业针对绝缘等级划分方法的差异。

此外，我们还会关注温度、湿度以及负载条件等因素对绝缘性能产生的影响。

1.2 文章结构本文共分为五个主要部分。

首先，在引言部分，我们将简要介绍本文内容，并概述变压器绝缘等级划分的重要性。

其次，在"2. 变压器的绝缘等级基础知识"部分, 我们将详细介绍有关绝缘等级定义、选择合适的绝缘材料以及绝缘强度测试方法与标准等基础知识。

接下来，在"3. 变压器绝缘等级划分方法"部分，我们将重点介绍国际电工委员会（IEC）和美国变压器发展协会（IEEE）两个组织的标准，并概述其他地区和行业的绝缘等级划分方法。

在"4. 变压器绝缘等级的影响因素和应用限制"部分，我们将深入探讨温度、湿度以及负载条件等因素对变压器绝缘等级的影响，并讨论其应用的局限性。

最后，在结论部分，我们将对各章节内容进行总结，并评价变压器绝缘等级划分的意义和局限性。

1.3 目的本文旨在提供一个全面而清晰的理论说明，关于变压器绝缘等级划分的相关知识。

通过了解不同国际标准和行业规范，并深入研究相关因素如温度、湿度和负载对绝缘性能产生的影响，读者将能够更好地理解并选择适当的绝缘等级，以确保变压器在运行过程中具有良好的绝缘性能，并避免潜在的故障和损坏。

同时，读者还将了解到变压器绝缘等级划分方法的局限性，以便在实际应用中做出明智决策。

2. 变压器的绝缘等级基础知识2.1 绝缘等级的定义在变压器中，绝缘等级是指绝缘材料所能承受的最大电场强度或电压。

低压及高压电机绝缘标准

低压及高压电机绝缘标准
低压电机绝缘标准通常包括电机绝缘的电阻要求、耐压试验要求和绝缘等级要求。

1. 电阻要求：电机绕组的电阻值应符合相应的产品标准，以保证电机运行的稳定性和可靠性。

一般来说，低压电机的绕组电阻值应在合格范围内。

2. 耐压试验要求：电机应能承受规定的耐压试验，以保证电机在正常工作条件下的绝缘性能。

耐压试验通常包括工频交流耐压试验和冲击耐压试验。

3. 绝缘等级要求：电机的绝缘等级应符合相应的产品标准，以保证电机在高温、低温、潮湿等恶劣环境下的正常运行。

绝缘等级通常分为A级、E级、B级、F级、H级等，分别对应不同的耐热等级和使用环境。

高压电机绝缘标准与低压电机相似，但考虑到高压电机的电压较高，其绝缘要求更加严格。

以下是一些高压电机绝缘标准的要点：
1. 绝缘材料要求：高压电机绝缘材料应具有较高的电气性能和机械性能，能够承受高温、低温、潮湿等恶劣环境的影响。

常用的绝缘材料包括绝缘漆、绝缘胶、玻璃纤维等。

2. 绝缘结构设计：高压电机的绝缘结构设计应合理，能够保证电机运行的稳定性和可靠性。

绝缘结构设计应考虑到电场分布、机械强度、温度分布等因素。

3. 绝缘处理：高压电机绕组在制造过程中需要进行严格的绝缘处理，以保证绕组的电气性能和机械性能。

常用的绝缘处理方法包括浸渍、涂漆、包扎等。

4. 耐压试验要求：高压电机应能承受规定的耐压试验，以保证电机在正常工作条件下的绝缘性能。

耐压试验通常包括工频交流耐压试验和冲击耐压试验。
