盾构主要部件组成及功能描述
盾构主要部件组成及功能描述 (1)
地铁盾构主要部件功能描述盾构是一个具备多种功能于一体的综合性设备，它集合了隧道施工过程中的开挖、出土、支护、注浆、导向等全部的功能。
盾构施工的过程也就是这些功能合理运用的过程。
盾构在结构上包括刀盘、盾体、人舱、螺旋输送机、管片安装机、管片小车、皮带机和后配套拖车等；在功能上包括开挖系统、主驱动系统、推进系统、出碴系统、注浆系统、油脂系统、液压系统、电气控制系统、自动导向系统及通风、供水、供电系统、有害气体检测装置等。
1、刀盘和刀具刀盘：根据北京地铁特殊地质条件设计。
辐条式刀盘，开口率约为50%。
6个刀梁。
刀梁及隔板上有5路碴土改良的注入孔（泡沫、膨润土、水注入管路）。
刀盘表面采用耐磨材料或堆焊耐磨材料，确保刀盘的耐磨性。
刀盘具有正反转功能，切削性能相同。
刀具：中心鱼尾刀1把，先行刀36把、主切刀82把（高64把、低18把），保径刀24把；合计：143把。
另配超挖刀2把。
2、盾体盾体钢结构承受土压、水压和工作荷载（土压3bar）。
盾体包括：前盾、中盾、盾尾。
●前盾前盾又称切口环，它里面装有支撑主驱动和螺旋输送机的钢结构。
隔板上面设人舱、球阀通道、四个搅拌器。
前盾上有液压闭合装置，可以关闭螺旋输送机的前闸门。
前盾的隔板上装有土压传感器。
●中盾和盾尾中盾又称支承环，前盾和中盾用螺栓联接，并加焊接联接。
中盾内布置有推进油缸、铰接油缸和管片安装机架。
中盾的盾壳园周布置有超前钻孔的预留孔。
中盾和盾尾之间通过铰接油缸连接，两者之间可以有一定的夹角，从而使盾构在掘进时可以方便的转向。
盾尾安装了三道密封钢丝刷及8个油脂注入管道、8根内置的同步注浆管道（4根正常使用4根注浆管为备用）。
3、主驱动系统主驱动机构包括主轴承、八个液压马达、八个减速器和安装在后配套拖车上的主驱动液压泵站。
刀盘通过螺栓与主轴承的内齿圈联接在一起，刀盘驱动系统通过液压马达驱动主轴承的内齿圈来带动刀盘旋转。
主轴承采用大直径三滚柱轴承，外径2820mm。
盾构机结构详解范文
盾构机结构详解范文盾构机是一种用于隧道施工的大型工程设备，它能够在地下挖掘隧道并同时进行支护，保证施工的安全和高效。
盾构机的结构主要由切割头、前导套管、中央管和尾部推进系统组成。
下面将详细介绍盾构机的结构。
1.切割头切割头是盾构机的前部装置，主要用于挖掘隧道的岩石或土壤。
切割头通常由刀盘、泥水管和挖掘壁设备组成。
-刀盘是切削岩石或土壤的主要部件，通常由大型的刀片和刀齿组成。
刀片通常是位于刀盘外缘的大型金属板，用于切削岩石或土壤。
刀齿则位于刀片的外缘，用于切割和破碎岩石或土壤。
-泥水管是用于排除切割过程中产生的土壤和水的管道。
泥水管连接在刀盘下方，可以将挖掘产生的切削物料输送到管道中。
-挖掘壁设备主要用于支撑挖掘面的岩土，防止地表塌陷。
常见的挖掘壁设备包括液压支架、撑撑架和钢拱架。
2.前导套管前导套管位于切割头之后，主要用于导向并支撑盾构机的挖掘过程。
前导套管是一组环形的钢管，通过液压系统控制前进和转向。
前导套管的内径和外径会逐渐增大，以适应隧道挖掘的需要。
3.中央管中央管是贯穿整个盾构机的主要结构。
它位于前导套管的后方，用于支撑隧道挖掘的地下空洞。
中央管由环形拱顶和侧壁组成，通常由多个大型的钢环连接而成。
-环形拱顶位于中央管的顶部，用于承受地表的重压，并将重压传递给整个结构。
-侧壁位于中央管的两侧，用于支撑地下空洞的侧面。
侧壁通常由多个大型钢板组成，钢板之间通过螺栓或焊接固定。
4.尾部推进系统尾部推进系统位于盾构机的后部，主要用于推进盾构机并将其移动到下一个挖掘位置。
尾部推进系统通常由推进油缸、液压马达和支撑脚组成。
-推进油缸用于推动盾构机前进。
推进油缸通过液压系统提供推进力，将盾构机推动到下一个挖掘位置。
-液压马达用于驱动尾部推进系统的液压设备，以实现推进和方向控制。
-支撑脚用于支撑盾构机，在推进过程中稳定和平衡盾构机的重量。
除了以上主要结构，盾构机还包括供电系统、控制室、液压系统、工业润滑油系统、注浆系统和排水系统等辅助设备和系统，以实现盾构机的全面功能。
盾构机主要功能部件与结构
盾构机主要功能部件与结构密闭、加泥土压平衡式盾构主要由盾壳与盾尾、开挖机构、管片拼装机构、推进机构、排送机构、动力装置、附属设备等组成。
11.4.1 盾壳与盾尾盾壳由切口环、支承环、钢板束、盾尾等部分通过焊接、铆接、螺栓连接组成。
主要作用是：承受地层压力，起临时支护作用，保护设备及操作人员安全，承受千斤顶水平推力，使盾构在土层中前进，同时也是各机构的骨架与基础。
切口环。
为盾构最前面的一个具有刚度和强度的铸钢或焊接环。
前端切成锐角，便于切入地层，环周有加强筋，将千斤顶水平推力传至钢壳上。
支承环。
与切口环相似是盾构受力的主要部分，是具有一定厚度的铸钢件，由环状加强筋、纵向加强筋、外壳所组成。
环状加强筋焊在支承环两端，纵向加强筋焊在环状加强筋之间，盾构千斤顶安在上面。
支承环内设竖向和水平向立柱与横梁，形成井形隔架，第二层上设置工作平台。
钢板束。
主要作用是保护开挖、掘进、衬砌装置。
由两层钢板铆接而成，分块包在支承环和切口环外面，伸出部分为盾尾。
盾尾。
盾尾由环状外壳与安装在内侧的密封装置构成，其作用是支承隧道周边，防止地下水、开挖面泥浆、泥土与注浆材料被挤入隧道内。
盾尾是进行衬砌组装的地方，其长度取决于衬砌形式。
盾尾密封。
盾尾密封是为了防止注浆材料、地下水和开挖面泥浆与泥土从钢壳面板和管片外围流入盾构机而设置的。
由于盾构保持不断推进，盾尾内壁与衬砌管片外圈结合处摩擦力很大，极容易将密封损坏。
盾尾密封采用三道钢丝刷加密封脂密封方式。
在钢丝刷之间压入密封油脂来承受地下高压泥水。
始发前10 环，每环都注入密封油脂，随后每隔10 环注到第100 环，过了试验段每50 环或100 环注入密封油脂。
遇到特殊情况，如密封不好时，在施工中要注意保证随时补充密封油脂。
11.4.2 开挖机构开挖机构由切削刀盘、刀盘支承与密封系统、刀盘驱动系统、泥土仓等部分组成。
切削刀盘。
盾构刀盘是开挖机构的主要部件。
它直接与开挖面土壤接触，通过推进液压油缸的作用，使盾构刀盘向前推进，刀具切入土层，由驱动装置使刀盘旋转，刀盘把土壤切削下来，隧道向前掘进。
盾构主要部件组成及功能描述精编版
盾构主要部件组成及功能描述公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]地铁盾构主要部件功能描述盾构是一个具备多种功能于一体的综合性设备，它集合了隧道施工过程中的开挖、出土、支护、注浆、导向等全部的功能。
盾构施工的过程也就是这些功能合理运用的过程。
盾构在结构上包括刀盘、盾体、人舱、螺旋输送机、管片安装机、管片小车、皮带机和后配套拖车等；在功能上包括开挖系统、主驱动系统、推进系统、出碴系统、注浆系统、油脂系统、液压系统、电气控制系统、自动导向系统及通风、供水、供电系统、有害气体检测装置等。
1、刀盘和刀具刀盘：根据北京地铁特殊地质条件设计。
辐条式刀盘，开口率约为50%。
6个刀梁。
刀梁及隔板上有5路碴土改良的注入孔（泡沫、膨润土、水注入管路）。
刀盘表面采用耐磨材料或堆焊耐磨材料，确保刀盘的耐磨性。
刀盘具有正反转功能，切削性能相同。
刀具：中心鱼尾刀1把，先行刀36把、主切刀82把（高64把、低18把），保径刀24把；合计：143把。
另配超挖刀2把。
2、盾体盾体钢结构承受土压、水压和工作荷载（土压3bar）。
盾体包括：前盾、中盾、盾尾。
前盾前盾又称切口环，它里面装有支撑主驱动和螺旋输送机的钢结构。
隔板上面设人舱、球阀通道、四个搅拌器。
前盾上有液压闭合装置，可以关闭螺旋输送机的前闸门。
前盾的隔板上装有土压传感器。
中盾和盾尾中盾又称支承环，前盾和中盾用螺栓联接，并加焊接联接。
中盾内布置有推进油缸、铰接油缸和管片安装机架。
中盾的盾壳园周布置有超前钻孔的预留孔。
中盾和盾尾之间通过铰接油缸连接，两者之间可以有一定的夹角，从而使盾构在掘进时可以方便的转向。
盾尾安装了三道密封钢丝刷及8个油脂注入管道、8根内置的同步注浆管道（4根正常使用4根注浆管为备用）。
3、主驱动系统主驱动机构包括主轴承、八个液压马达、八个减速器和安装在后配套拖车上的主驱动液压泵站。
刀盘通过螺栓与主轴承的内齿圈联接在一起，刀盘驱动系统通过液压马达驱动主轴承的内齿圈来带动刀盘旋转。
盾构机的主要部件及技术参数
盾构机的主要部件及技术参数（一）盾构机主要部件盾构机主要部件1、盾体综述盾体根据本工程工况设计，盾体设计为梭型，即前盾直径〉中盾直径〉尾盾直径。
盾体包括三个主要组件：前盾、中盾、盾尾（1）前盾前盾由壳体、隔板、主驱动连接座、螺旋输送机连接座、连接法兰等焊接而成。
主要设计特点如下：①切口耐磨设计及固定搅拌棒前盾前部设计为锥形，并焊有耐磨层，增加耐磨性。
为了改善渣土的流动性，土压仓内隔板上设有两个搅拌棒，每个搅拌棒中间有一个注入添加材料通孔，加上隔板上两个加料孔共四个，其中两个搅拌棒注泡沫，另两个注膨润土。
搅拌棒强制搅拌渣土和添加材料，增加和易性。
搅拌棒表面用耐磨焊条网状堆焊，增加耐磨性。
隔板上有6个铰接式水平超前注浆孔，一个固定式水平注浆孔，满足地质水平加固的需求。
②前舱门人舱内部压力隔板上部设有Φ600mm前舱门孔和一个前舱门。
工作人员通过前舱门进入开挖仓检查更换刀具及处理仓内问题。
③土压传感器开挖仓内配置了6个土压传感器，可将压力信号传给PLC 并直观的显示在主控室内的显示屏上。
④其它隔板上设有一个电液通道和一个水气通道，当维修人员进入土压仓内维修刀盘或者更换刀具时，电液通道给土压仓内提供低压照明电源和焊接电源,水气通道给土压仓内提供切割部件所需的氧气和乙炔以及人员应急呼吸的新鲜空气。
此外隔板上还开有保压孔、进水孔、排水孔等，盾壳壁上设有6个膨润土接口。
（2）中盾中盾和前盾之间采用螺栓连接，中盾主要由连接法兰、两层隔板和米字梁组成。
主要设计特点如下：①铰接密封中盾和盾尾之间采用被动铰接形式，设计有两道密封，一道为橡胶密封，一道为紧急气囊密封。
正常情况下，橡胶密封起作用。
在异常情况下，或者橡胶密封需要更换时，使用紧急气囊密封。
在密封环端部设置压紧块，在压紧块和橡胶密封之间设置挡条，在端部利用调节螺栓使挡条压紧橡胶密封。
压紧的程度可用拧动螺栓进行调整。
图8.1 铰接机构示意图铰接部位设有三种注入口：A孔：用于向铰接密封加注油脂，防止铰接密封的渗透泄漏，沿圆周有6个。

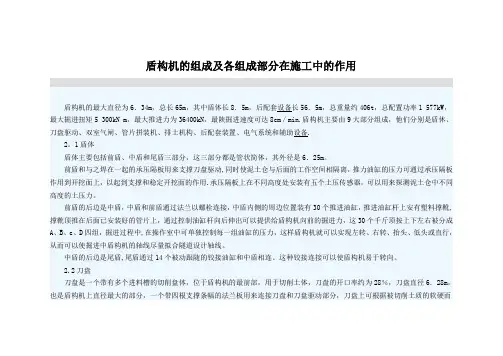

盾构机的组成
盾构机的组成及各组成部分在施工中的作用盾构机的最大直径为6．34m，总长65m，其中盾体长8．5m，后配套设备长56．5m，总重量约406t，总配置功率1 577kW，最大掘进扭矩5 300kN m，最大推进力为36400kN，最陕掘进速度可达8cm／min.盾构机主要由9大部分组成，他们分别是盾休、刀盘驱动、双室气闸、管片拼装机、排土机构、后配套装置、电气系统和辅助设备.2。
1盾体盾体主要包括前盾、中盾和尾盾三部分，这三部分都是管状简体，其外径是6．25m。
前盾和与之焊在一起的承压隔板用来支撑刀盘驱动,同时使泥土仓与后面的工作空间相隔离，推力油缸的压力可通过承压隔板作用到开挖面上，以起到支撑和稳定开挖面的作用.承压隔板上在不同高度处安装有五个土压传感器，可以用来探测泥土仓中不同高度的土压力。
前盾的后边是中盾，中盾和前盾通过法兰以螺栓连接，中盾内侧的周边位置装有30个推进油缸，推进油缸杆上安有塑料撑靴,撑靴顶推在后面已安装好的管片上，通过控制油缸杆向后伸出可以提供给盾构机向前的掘进力，这30个千斤顶按上下左右被分成A、B、c、D四组，掘进过程中,在操作室中可单独控制每一组油缸的压力，这样盾构机就可以实现左转、右转、抬头、低头或直行，从而可以使掘进中盾构机的轴线尽量拟合隧道设计轴线。
中盾的后边是尾盾,尾盾通过14个被动跟随的铰接油缸和中盾相连。
这种铰接连接可以使盾构机易于转向。
2.2刀盘刀盘是一个带有多个进料槽的切削盘体，位于盾构机的最前部，用于切削土体，刀盘的开口率约为28％，刀盘直径6．28m，也是盾构机上直径最大的部分，一个带四根支撑条幅的法兰板用来连接刀盘和刀盘驱动部分，刀盘上可根据被切削土质的软硬而选择安装硬岩刀具或软土刀具，刀盘的外侧还装有一把超挖刀，盾构机在转向掘进时,可操作超挖刀油缸使超挖刀沿刀盘的径向方向向外伸出，从而扩大开挖直径，这样易于实现盾构机的转向。
超挖刀油缸杆的行程为50mm.刀盘上安装的所有类型的刀具都由螺栓连接，都可以从刀盘后面的泥土仓中进行更换。
盾构主要部件组成及功能描述
地铁盾构主要部件功能描述盾构是一个具备多种功能于一体的综合性设备，它集合了隧道施工过程中的开挖、出土、支护、注浆、导向等全部的功能。
盾构施工的过程也就是这些功能合理运用的过程。
盾构在结构上包括刀盘、盾体、人舱、螺旋输送机、管片安装机、管片小车、皮带机和后配套拖车等；在功能上包括开挖系统、主驱动系统、推进系统、出碴系统、注浆系统、油脂系统、液压系统、电气控制系统、自动导向系统及通风、供水、供电系统、有害气体检测装置等。
1、刀盘和刀具刀盘：根据北京地铁特殊地质条件设计。
辐条式刀盘，开口率约为50%。
6个刀梁。
刀梁及隔板上有5路碴土改良的注入孔（泡沫、膨润土、水注入管路）。
刀盘表面采用耐磨材料或堆焊耐磨材料，确保刀盘的耐磨性。
刀盘具有正反转功能，切削性能相同。
刀具：中心鱼尾刀1把，先行刀36把、主切刀82把（高64把、低18把），保径刀24把；合计：143把。
另配超挖刀2把。
2、盾体盾体钢结构承受土压、水压和工作荷载（土压3bar）。
盾体包括：前盾、中盾、盾尾。
前盾前盾又称切口环，它里面装有支撑主驱动和螺旋输送机的钢结构。
隔板上面设人舱、球阀通道、四个搅拌器。
前盾上有液压闭合装置，可以关闭螺旋输送机的前闸门。
前盾的隔板上装有土压传感器。
中盾和盾尾中盾又称支承环，前盾和中盾用螺栓联接，并加焊接联接。
中盾内布置有推进油缸、铰接油缸和管片安装机架。
中盾的盾壳园周布置有超前钻孔的预留孔。
中盾和盾尾之间通过铰接油缸连接，两者之间可以有一定的夹角，从而使盾构在掘进时可以方便的转向。
盾尾安装了三道密封钢丝刷及8个油脂注入管道、8根内置的同步注浆管道（4根正常使用4根注浆管为备用）。
3、主驱动系统主驱动机构包括主轴承、八个液压马达、八个减速器和安装在后配套拖车上的主驱动液压泵站。
刀盘通过螺栓与主轴承的内齿圈联接在一起，刀盘驱动系统通过液压马达驱动主轴承的内齿圈来带动刀盘旋转。
主轴承采用大直径三滚柱轴承，外径2820mm。
土压平衡盾构机主要部件功能描述
土压平衡盾构机主要部件功能描述1 概述土压平衡盾构机的基本组成部分主要有下面几大块，如表3—7所示。
表3-7 土压平衡盾构机主要组成表下面根据这些部件或系统在盾构施工中的不同功能特点来分别进行说明。
2 盾体部分盾体部分由刀盘、前体、中体和盾尾四大部分组成。
（1)刀盘和刀具刀盘是安装在盾构机前面的旋转部分，在支撑掌子面土压的同时进行开挖。
通过在不同形式的刀盘上安装不同的刀具或刀具组合，可以适应不同的地质情况下的施工需要。
在正常的工作环境下,刀盘、刀座和刀盘支承结构能够抵抗单轴抗压强度达到120Mpa的强度，不会出现刀盘变形及非正常的磨损。
刀盘包括焊接结构件和刀架.刀盘表面焊接有耐磨层，圆周区域焊接有三道耐磨条.通过刀盘旋转，挖出的碴土从刀盘的8个开口导入土仓。
刀盘的后部开口向内倾斜，有利于导入碴土.焊接的搅拌臂可以使改良添加剂和碴土在刀盘后面进行充分的搅拌。
刀盘安装在主轴承的内齿圈上,通过6个液压马达驱动。
刀盘设计为双向旋转，其转速可无级调节。
通过刀盘的旋转接头,土质改良用的泡沫、膨润土或水被送到土仓内。
回转中心通过刀盘中心的法兰和刀盘连接。
为了适应不同地质的开挖要求，在刀盘上可以安装滚刀、铲刀、刮刀和齿刀。
刀盘上的刀具均可在刀盘后面进行更换。
（2）盾壳盾壳包括三个主要组件：前体（切口环）、中体（支撑环）和盾尾。
1)前体里面装有支撑主驱动和螺旋输送机的钢结构。
压力隔板将前体的土仓和主舱分离开来。
隔板上面的门可以让人进入土仓进行保养和检查工作。
此外，隔板有几个开口,可以作为碴土改良材料的入口以及作为修理时输电线的接线盒接头。
在前体的隔板上安装有土压传感器用以监测土仓内的土压，以便在土压平衡模式下及时对土仓内的土压进行反馈和调节。
2）中体在中体内布置了推进油缸支座和管片安装机架。
管片安装机支架通过相应的法兰面和管片安装机梁连接起来。
推进缸和连接盾尾的铰接油缸布置在中体。
在中体的盾壳上焊接了带球阀的可在需要时实施超前钻孔的预留孔，当需要时还可以通过这些预留孔注入膨润土等用以减小盾壳与土层的磨擦，或实施临时止水。
盾构主要部件组成及功能描述(终审稿)
盾构主要部件组成及功能描述公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]地铁盾构主要部件功能描述盾构是一个具备多种功能于一体的综合性设备，它集合了隧道施工过程中的开挖、出土、支护、注浆、导向等全部的功能。
盾构施工的过程也就是这些功能合理运用的过程。
盾构在结构上包括刀盘、盾体、人舱、螺旋输送机、管片安装机、管片小车、皮带机和后配套拖车等；在功能上包括开挖系统、主驱动系统、推进系统、出碴系统、注浆系统、油脂系统、液压系统、电气控制系统、自动导向系统及通风、供水、供电系统、有害气体检测装置等。
1、刀盘和刀具刀盘：根据北京地铁特殊地质条件设计。
辐条式刀盘，开口率约为50%。
6个刀梁。
刀梁及隔板上有5路碴土改良的注入孔（泡沫、膨润土、水注入管路）。
刀盘表面采用耐磨材料或堆焊耐磨材料，确保刀盘的耐磨性。
刀盘具有正反转功能，切削性能相同。
刀具：中心鱼尾刀1把，先行刀36把、主切刀82把（高64把、低18把），保径刀24把；合计：143把。
另配超挖刀2把。
2、盾体盾体钢结构承受土压、水压和工作荷载（土压3bar）。
盾体包括：前盾、中盾、盾尾。
前盾前盾又称切口环，它里面装有支撑主驱动和螺旋输送机的钢结构。
隔板上面设人舱、球阀通道、四个搅拌器。
前盾上有液压闭合装置，可以关闭螺旋输送机的前闸门。
前盾的隔板上装有土压传感器。
中盾和盾尾中盾又称支承环，前盾和中盾用螺栓联接，并加焊接联接。
中盾内布置有推进油缸、铰接油缸和管片安装机架。
中盾的盾壳园周布置有超前钻孔的预留孔。
中盾和盾尾之间通过铰接油缸连接，两者之间可以有一定的夹角，从而使盾构在掘进时可以方便的转向。
盾尾安装了三道密封钢丝刷及8个油脂注入管道、8根内置的同步注浆管道（4根正常使用4根注浆管为备用）。
3、主驱动系统主驱动机构包括主轴承、八个液压马达、八个减速器和安装在后配套拖车上的主驱动液压泵站。
刀盘通过螺栓与主轴承的内齿圈联接在一起，刀盘驱动系统通过液压马达驱动主轴承的内齿圈来带动刀盘旋转。
盾构的基本构造
盾构的基本构造
盾构是一种常用于地下隧道建设的机械化掘进方法，主要由以下几个部分组成：
1. 掘进头：位于盾构机前端，负责掘进工作。
通常由刀盘、切
削器和支撑系统等组成。
刀盘上装有大量的刀具，通过旋转和推进来掏出隧道断面，同时支撑系统负责保证掘进面的稳定。
2. 主轴承箱：位于盾构机中央，起到支撑机身和传递扭矩的作用。
主轴承箱内部包含主轴承、传动齿轮和液压缸等部件。
3. 推进系统：由液压油缸、支架和螺旋输送机等部件组成，通
过支架将掘进头向前推进，并通过螺旋输送机将掏出的土方运出隧道。
4. 后备系统：包括供电、通风、水泵、防火等设备，以及紧急
救援设备，确保施工安全。
5. 盾尾部分：包括尾盘、尾架和后备系统等。
其中，尾盘负责
支撑机尾，尾架负责支持和平衡掘进头，后备系统负责为机组提供各种设备和保障。
盾构机的基本构造如上所述，其具有自动化程度高、施工速度快、安全性高等优点，因此被广泛应用于地下隧道建设领域。
盾构机主要部件功能描述15
盾构机主要部件功能描述1.1.1.1总述盾构是一种集多种功能于一体的综合性设备，它集合了盾构施工过程中的开挖、出土、支护、注浆、导向等全部的功能。
不同形式的盾构其主机结构特点及配套设施也是不同的，对盾构来说，盾构施工的过程也就是这些功能合理运用的过程。
加泥式盾构即以膨润土、粘土等矿物为主添加材料，改良盾构切削下来土体的施工方法。
在结构上包括刀盘、盾体、人舱、螺旋输送机、管片安装机、管片小车、皮带机和后配套拖车等；在功能上包括开挖系统、主驱动系统、推进系统、出碴系统、注浆系统、油脂系统、液压系统、电气控制系统、激光导向系统及通风、供水、供电系统等。
下面根据这些部件或系统在盾构施工中的不同功能特点来分别进行说明。
1.1.1.2盾构本体1、刀盘和刀具刀盘是安装在盾构机前面的旋转部分，在支撑掌子面土压的同时进行开挖。
通过在不同形式的刀盘上安装不同的刀具或刀具组合，可以适应不同的地质情况下的施工需要。
如图2.1.5-1所示：图2.1.5-1 刀盘和刀具刀盘包括焊接结构件和刀架。
刀盘表面焊接有耐磨层，圆周区域焊接有三道耐磨条。
通过刀盘旋转，挖出的碴土从刀盘的8个开口导入土仓。
刀盘的后部开口向内倾斜，有利于导入碴土。
焊接的搅拌臂可以使碴土改良添加剂和挖出的碴土在刀盘后面进行充分的搅拌。
刀盘安装在主轴承的内齿圈上，通过8个液压马达驱动。
刀盘设计为双向旋转，其转速可无级调节。
通过刀盘的旋转接头，土质改良用的泡沫、膨润土或水被送到土仓内。
旋转接头通过刀盘中心的法兰和刀盘连接。
为了适应不同地质的开挖要求，在刀盘上可以将滚刀替换为先行刀，其余为切刀、刮刀和中心齿刀。
为了安全和易于操作，刀具可在刀盘后面进行更换。
2、盾壳盾壳包括三个主要组件：前体（切口环）、中体（支撑环）和盾尾。
（1）前体前体又称切口环，它里面装有支撑主驱动和螺旋输送机的钢结构。
压力隔板将前体的土仓和主舱分离开来。
隔板上面的门可以让人进入土仓进行保养和检查工作。
(完整版)盾构机主要结构功能及分类
主机盾体结构及功能简介
盾尾密封一般采用钢丝刷密封装置，钢丝刷是集弹簧钢板、钢丝刷 及不锈钢金属网于一体的结构（也有采用钢板刷）。盾尾油脂泵向每道 钢丝刷密封之间的腔室提供压力油脂，以提高止水性能。根据不同的水 土压力可选择不同排数的尾刷布置方式。
主机盾体结构及功能简介
盾尾密封： 设置3道密封刷，其中最后一
螺旋输送机按驱动结构分，一般有周边驱动和中心驱动两种结构形式。 中心驱动，结构紧凑，便于相邻部件的布置。 周边驱动，出渣口在后部，提高出渣位置，渣土通过无轴区时利用自身重
力堆积、密实，形成土塞，使渣土具有一定连续性，并能起到一定止水作 用。
目录
第一章 主驱动结构功能及分类 第二章 主机盾体结构及功能简介 第三章 螺旋输送机结构功能及分类 第四章 管片拼装机结构功能及分类
度为22.5°
主机盾体结构及功能简介（铰接油缸）
铰接油缸 按照铰接方式分为2种： 1）主动铰接：铰接油缸和推进油缸 均有调向功能，铰接缸在推进缸前 面，可直接迫使刀盘转向。调向时 可采用主动转向方式也可采用被动 转向方式。调向性能好；硬岩层换 刀方便；铰接与推进依次动作，利 于脱困；不利于人仓在顶部布置。 2）被动铰接：铰接油缸随动，拉 力相对较小，脱困能力弱。利于人 仓布置。
PUMP P1
进浆泵
隧道中继泵
进浆管路
BACK UP
PUMP P2
PUMP P3
泥浆管延伸装置
盾构机主驱动结构功能及分类
刀盘支撑及主驱动 • 刀盘支承方式有3种： 1）中心支承式（适用于中小型直径盾构）2）中间支承式（适用于中大型直径盾
构）3）周边支承式（适用于小型直径盾构）
①中心支承方式
盾构构造及应用doc
盾构构造及应用doc盾构是一种专用的地下作业设备，用于在地下进行隧道掘进和管道铺设工作。
它采用盾形结构作为防护外壳，能够同时进行掘进和支护，可以应用于各种地质条件下的隧道工程。
下面将对盾构构造及其应用进行详细介绍。
盾构主要由以下几部分组成：1. 盾体：盾体是盾构机的主体部分，由前盾和后盾组成。
前盾是用来进行地层透水处理和切削岩石的部分，后盾则用于清理切削后的土层。
2. 推进系统：推进系统由盾构机的刀盘、刀盘液压缸和推进液压缸组成。
刀盘是盾构机最前端的部分，通过切削岩石材料并将其刮进管道。
推进液压缸则用于推动盾构机向前推进。
3. 支撑系统：支撑系统包括前后盾推进后的地层支护和护盾的排土环节。
在盾构机向前推进过程中，需要对周围地层进行支护，以防止塌方和坍塌事故的发生。
4. 回填系统：回填系统用于对管道进行回填处理，以保护管道的稳定性和完整性。
回填材料可以使用砂浆、土壤等材料，填充盾构机后部的空隙，形成一条完整的管道。
盾构的应用主要集中在以下几个领域：1. 地铁隧道：盾构机在地铁隧道的建设中起到了关键作用。
它通过对地下土层进行切割和支护，可以快速且安全地完成地铁隧道的建设。
2. 水利工程：盾构机在水利工程中应用广泛，如给水管道、排水管道等。
它可以在地下进行管道铺设，避免对地表造成破坏。
3. 公路和铁路：盾构机在公路和铁路隧道建设中也有重要作用。
使用盾构机可以提高隧道的施工效率，缩短工期。
4. 石油和天然气输送管道：盾构机在石油和天然气输送管道建设中也被广泛应用。
它可以在地下进行管道铺设，减少对地表环境的破坏。
盾构在隧道工程中的应用有以下几个优点：1. 施工效率高：盾构机可以在地下进行连续施工，不受地表条件限制，施工效率高。
2. 施工质量好：盾构机能够进行地层支护，避免塌方和坍塌事故的发生，确保施工质量。
3. 对周围环境影响小：盾构机可以避免对地表环境的破坏，减少噪音、振动等对周围居民的影响。
4. 安全性高：盾构机具备较好的防护能力，能够在复杂地质情况下保证工人的安全。
盾构主要部件组成及功能描述
地铁盾构主要部件功能描述盾构是一个具备多种功能于一体的综合性设备，它集合了隧道施工过程中的开挖、出土、支护、注浆、导向等全部的功能。
盾构施工的过程也就是这些功能合理运用的过程。
盾构在结构上包括刀盘、盾体、人舱、螺旋输送机、管片安装机、管片小车、皮带机和后配套拖车等；在功能上包括开挖系统、主驱动系统、推进系统、出碴系统、注浆系统、油脂系统、液压系统、电气控制系统、自动导向系统及通风、供水、供电系统、有害气体检测装置等。
1、刀盘和刀具刀盘：根据北京地铁特殊地质条件设计。
辐条式刀盘，开口率约为50%。
6个刀梁。
刀梁及隔板上有5路碴土改良的注入孔（泡沫、膨润土、水注入管路）。
刀盘表面采用耐磨材料或堆焊耐磨材料，确保刀盘的耐磨性。
刀盘具有正反转功能，切削性能相同。
刀具：中心鱼尾刀1把，先行刀36把、主切刀82把（高64把、低18把），保径刀24把；合计：143把。
另配超挖刀2把。
2、盾体盾体钢结构承受土压、水压和工作荷载（土压3bar）。
盾体包括：前盾、中盾、盾尾。
●前盾前盾又称切口环，它里面装有支撑主驱动和螺旋输送机的钢结构。
隔板上面设人舱、球阀通道、四个搅拌器。
前盾上有液压闭合装置，可以关闭螺旋输送机的前闸门。
前盾的隔板上装有土压传感器。
●中盾和盾尾中盾又称支承环，前盾和中盾用螺栓联接，并加焊接联接。
中盾内布置有推进油缸、铰接油缸和管片安装机架。
中盾的盾壳园周布置有超前钻孔的预留孔。
中盾和盾尾之间通过铰接油缸连接，两者之间可以有一定的夹角，从而使盾构在掘进时可以方便的转向。
盾尾安装了三道密封钢丝刷及8个油脂注入管道、8根内置的同步注浆管道（4根正常使用4根注浆管为备用）。
3、主驱动系统主驱动机构包括主轴承、八个液压马达、八个减速器和安装在后配套拖车上的主驱动液压泵站。
刀盘通过螺栓与主轴承的内齿圈联接在一起，刀盘驱动系统通过液压马达驱动主轴承的内齿圈来带动刀盘旋转。
主轴承采用大直径三滚柱轴承，外径2820mm。
