钢结构工程案例分析(一)-邱鹤年
4 百家论坛Building StructureWe learn we go钢结构工程案例分析（一）邱鹤年/中冶京诚工程技术有限公司1 重级工作制吊车梁的抗疲劳要求吊车梁，尤其是行驶重级工作制吊车的吊车梁，除设计计算、选材方面有验算疲劳的专门要求外，在构造、对施工要求和注意方面，也有很多事项必须向施工、生产单位说明。
首先，属于设计方面必须交代的，如吊车梁的选材，应根据当地日平均最低温度和吊车工作循环次数来确定钢材牌号及质量等级，并选定相应的焊接材料具体型号，以及所依据的标准、名称、代号、年号。
对焊缝具体要求也应明确，不宜选用部分熔合的对接焊缝用于垂直于受力方向的连接，角焊缝表面应做成直线形或凹形。
焊脚尺寸的比例：对正面角焊缝宜为1：1.5（长边顺内力方向）；对侧面角焊缝可为1：1。
对翼缘板或腹板的焊接拼接应采用加引弧板和引出板的焊透对接焊缝，引弧板割去处应打磨平整。
支座加劲肋上、下端及中间横向加劲肋上端均应刨平，顶紧翼缘。
中间横向加劲肋下端不得与受拉翼缘相焊，在距受拉翼缘50～100mm 处断开，且其与腹板的连接焊缝不宜在下端起落弧。
受拉翼缘与支撑不宜焊接。
重级工作制吊车梁的受拉翼缘板边缘宜为轧制边或自动气割边，当用手工气割或剪切机切割时应沿全长刨边。
吊车梁的受拉部位不得焊接悬挂设备的零件，并不宜在该处打火或焊接夹具。
当采用焊接长轨时，压板与钢轨间应留约1mm 空隙，以利纵向伸缩。
过去曾发生过在吊车梁腹板上焊摩电滑线支架、焊小型吊具，随意引弧打火，引起疲劳裂缝损坏等事故。
也有个别工艺管线专业对小管道、小零件没有详细节点交代，由现场处理，出现不当焊接，造成不良后果。
必要的小焊件，可焊在加劲肋上。
2 重型平台柱头的剪切破损冶金工厂操作平台为防止冲击，在结构层上铺砂垫层，再砌耐火砖，有的还铺铸钢板防护。
平台上通行火车、修炉机、载重车及堆料等负荷，有时还有冲击、碰撞、高温等异常作用，平台结构常有破损情况出现，现在就柱顶承压及抗剪问题给出算例分析。
钢结构图集(最新2010[1].4.5)
![钢结构图集(最新2010[1].4.5)](https://img.taocdn.com/s3/m/b05539ccbb4cf7ec4afed06a.png)
细分招聘专家，精准求职首选：钢构就业网01(04)SG519多、高层民用建筑钢结构节点构造详图（2004年局部修改版）.pdf 01SG519多、高层民用建筑钢结构节点构造详图.pdf02(04)SG518-1门式刚架轻型房屋钢结构（2004年局部修改版）.pdf02SG518-1门式刚架轻型房屋钢结构.pdf02SG614框架结构填充小型空心砌块墙体结构构造.pdf02ZG710发泡水泥复合板.pdf03G101-1混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构）.pdf03G101-2混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）.pdf03G322-1钢筋混凝土过梁.pdf03G322-2钢筋混凝土过梁（烧结多孔砖砌体）.pdf03G322-3钢筋混凝土过梁（混凝土小型空心砌块砌体）.pdf03G329-1建筑物抗震构造详图（民用框架、框架-剪力墙、剪力墙、部分框支剪力墙、框架-核心筒、筒中筒、板柱-剪力墙结构）.pdf03G329-2建筑物抗震构造详图(单层砌体房屋).pdf03G363多层砖房钢筋混凝土构造柱抗震节点详图.pdf03G372钢筋混凝土雨棚.pdf03SG409预应力混凝土管桩.pdf03SG435-1预应力混凝土圆孔板（预应力钢筋为螺旋肋钢丝，跨度2.1m~4.8m）.pdf 03SG435-2预应力混凝土圆孔板（预应力钢筋为螺旋肋钢丝，跨度4.8m~7.2m）.pdf 03SG519-1多、高层建筑钢结构节点连接（次梁与主梁的简支螺栓连接；主梁的栓焊拼接）.pdf03SG520-1实腹式钢吊车梁（中轻级工作制A1~A5 Q235钢跨度6.0m、7.5m、9.0m）.pdf03SG520-2实腹式钢吊车梁（中轻级工作制A1~A5 Q345钢跨度6.0m、7.5m、9.0m）.pdf03SG610-1建筑结构隔震构造详图.pdf03SG611砖混结构加固与修复.pdf03SG615配筋混凝土砌块砌体建筑结构构造.pdf 03SG715-1蒸压轻质加气混凝土板（NACL）构造详图.pdf04G101-3混凝土结构施工图平面整体表示方法制图规则和构造详图（筏形基础）.pdf04G101-4混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土楼面与屋面板：适用于主体结构为混凝土结构及砌体结构）.pdf04G211砖烟囱.pdf04G314钢筋混凝土折线型屋架.pdf04G320钢筋混凝土基础梁.pdf04G321钢筋混凝土连系梁.pdf04G322-4钢筋混凝土过梁(混凝土小型空心砌块夹心墙).pdf04G323-1钢筋混凝土吊车梁（工作级别A6）.pdf04G323-2钢筋混凝土吊车梁（工作级别A4、A5）.pdf04G325吊车轨道联结及车挡.pdf04G329-1建筑物抗震构造详图（民用框架、框架-剪力墙、剪力墙、部分框支剪力墙、筒中筒和板柱-剪力墙）.pdf04G329-2建筑物抗震构造详图（单层砌体房屋）.pdf04G329-3建筑物抗震构造详图（砖墙楼房）.pdf04G329-4建筑物抗震构造详图（小砌块墙楼房）.pdf04G329-5建筑物抗震构造详图（配筋砖砌体楼房）.pdf04G329-6建筑物抗震构造详图（局部框架房屋）.pdf04G329-7建筑物抗震构造详图（砖排架房屋）.pdf04G329-8建筑物抗震构造详图（钢筋混凝土柱单层厂房）.pdf04G337吊车梁走道板.pdf04G353-1钢筋混凝土屋面梁（6m单坡）.pdf04G353-2钢筋混凝土屋面梁（9m单坡）.pdf04G353-3钢筋混凝土屋面梁（12m单坡）.pdf04G353-4钢筋混凝土屋面梁（9m双坡）.pdf04G353-5钢筋混凝土屋面梁（12m双坡）.pdf04G353-6钢筋混凝土屋面梁（15m双坡）.pdf04G361预制钢筋混凝土方桩.pdf细分招聘专家，精准求职首选：钢构就业网04G362钢筋混凝土结构预埋件.pdf04G410-1 1.5mX6.0m预应力混凝土屋面板（预应力混凝土部分）.pdf04G410-2 1.5mX6.0m预应力混凝土屋面板（钢筋混凝土部分）.pdf04G415-1预应力混凝土折线型屋架（预应力钢筋为钢绞线跨度18m~30m）.pdf 04G426 6m后张法预应力混凝土吊车梁.pdf04G612砖墙结构构造（烧结多孔砖与普通砖、蒸压砖）.pdf04J008_挡土墙.pdf04SG307现浇钢筋混凝土板式楼梯.pdf04SG308混凝土后锚固连接构造.pdf04SG309钢筋焊接网混凝土楼板与剪力墙构造详图.pdf04SG330混凝土结构剪力墙边缘构件和框架柱构造钢筋选用.pdf04SG518-2门式刚架轻型房屋钢结构（有悬挂吊车）.pdf04SG518-3门式刚架轻型房屋钢结构（有吊车）.pdf04SG519-2多、高层建筑钢结构节点连接（主梁的全栓拼接）.pdf04SG523型钢混凝土组合结构构造.pdf05G212钢筋混凝土烟囱（高度60m、80m、100m）.pdf05G335单层工业厂房钢筋混凝土柱.pdf05G336柱间支撑.pdf05G359-1悬挂运输设备轨道（适用于钢筋混凝土和预应力混凝土折线型屋架）.pdf 05G359-2悬挂运输设备轨道（适用于钢筋混凝土屋面梁和预应力混凝土工字形屋面梁）.pdf05G359-3悬挂运输设备轨道（适用于一般混凝土梁）.pdf05G359-4悬挂运输设备轨道（适用于梯形钢屋架）.pdf05G414-1～5预应力混凝土工字形屋面梁.pdf05G511梯形钢屋架.pdf05G512钢天窗架.pdf05G513钢托架.pdf05G514-1 12m实腹式钢吊车梁轻级工作制（A1~A3）Q235钢.pdf05G514-2 12m实腹式钢吊车梁中级工作制（A4、A5）Q235钢.pdf05G514-3 12m实腹式钢吊车梁中级工作制（A4、A5）Q345钢.pdf 05G514-4 12m实腹式钢吊车梁重级工作制（A6、A7）Q345钢.pdf05G515轻型屋面梯形钢屋架.pdf05G516轻型屋面钢天窗架.pdf05G517轻型屋面三角形钢屋架.pdf05G525吊车轨道联结及车挡（适用于钢吊车梁）.pdf05SG105民用建筑工程互提资料深度及图样结构专业.pdf05SG110建筑结构实践教学及见习工程师图册.pdf05SG332小城镇住宅结构构件与构造.pdf05SG343现浇混凝土空心楼盖.pdf05SG408 SP预应力空心板.pdf05SG521-1钢檩条钢墙梁（冷弯薄壁卷边槽钢檩条）.pdf05SG521-2钢檩条钢墙梁（冷弯薄壁斜卷边Z形钢檩条）.pdf05SG521-3钢檩条钢墙梁（高频焊接薄壁H型钢檩条）.pdf05SG521-4钢檩条钢墙梁（冷弯薄壁卷边槽钢、高频焊接薄壁H型钢墙梁）.pdf 05SG522钢与混凝土组合楼（屋）盖结构构造.pdf05SG616混凝土砌块系列块型.pdf05SG811条形基础.pdf06CG01蒸压轻质砂加气混凝土（AAC）砌块和板材结构构造.pdf06CG08悬挂运输设备轨道设计计算（附计算软件）.pdf06G101-6混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、桩基承台）.pdf06G112_建筑结构设计常用数据.pdf06G901-1钢筋混凝土结构施工钢筋排布规则与构造详图.PDF06SG331-1混凝土异形柱结构构造（一）.pdf06SG429后张预应力混凝土结构施工图表示方法及构造详图.pdf06SG432-1预应力混凝土双T板（坡板宽度2.4m）.pdf06SG501民用建筑钢结构防火构造.pdf06SG515-1轻型屋面梯形钢屋架（圆钢管、方钢管）.pdf06SG515-2轻型屋面梯形钢屋架（部分T型钢）.pdf06SG517-1轻型屋面三角形钢屋架（圆钢管、方钢管）.pdf细分招聘专家，精准求职首选：钢构就业网06SG517-2轻型屋面三角形钢屋架（部分T型钢）.pdf06SG524钢管混凝土结构构造.pdf06SG529-1单层房屋钢结构节点构造详图（工字型截面钢柱柱脚连接）.pdf 06SG614-1砌体填充墙结构构造.pdf06SG812桩基承台.pdf07G120工程做法（自重计算）.pdf07FG05人防窗井.pdf07FG03人防楼梯.pdf07FG01人防荷载及构造.pdf07SG359-5悬挂运输设备管道（适用于门式刚架轻型房屋钢结构）.pdf07SG518-4多跨门式刚架轻型房屋钢结构（无吊车）.pdf07SG526户外钢结构独立柱广告牌.pdf07SG531钢网架结构设计.pdf93G436(一)预应力混凝土空心板.pdf93G436(二)预应力混凝土空心板.pdf94G316Π型钢筋混凝土天窗架.pdf95G358-1钢筋混凝土V形折板（总说明和结构构造）.pdf95G358-2钢筋混凝土V形折板（折板构件）.pdf95G358-3钢筋混凝土V形折板（悬挑构件）.pdf95G358-4钢筋混凝土V形折板（悬挂集中荷载折板）.pdf95G358-5钢筋混凝土V形折板（托梁和三脚架）.pdf95G425先张法预应力混凝土吊车梁.pdf95G428 12m预应力混凝土鱼腹式吊车梁.pdf95G437-1预应力V形折板（总说明和结构构造）.pdf95G437-2预应力V形折板（冷拔低碳钢丝折板构件）.pdf95G437-3预应力V形折板（碳素钢丝折板构件）.pdf95G437-4预应力V形折板（悬挂集中荷载折板）.pdf95G437-5预应力V形折板（悬挑折板）.pdf95G437-6预应力V形折板（托梁和三脚架）.pdf96G370(一)混凝土空腹屋架（12m跨）.pdf 96G370(三)混凝土空腹屋架（18m跨）.pdf96G370(二)混凝土空腹屋架（15m跨）.pdf96G433-1预应力混凝土折线形托架.pdf96G433-2预应力混凝土三角形托架.pdf96G443(一)预应力混凝土空腹屋架（12m）.pdf96G443(三)预应力混凝土空腹屋架（18m）.pdf96G443(二)预应力混凝土空腹屋架（15m）.pdf96J333-1建筑防腐蚀构造.pdf99ZG408(附册一)SP预应力空心板技术手册.pdf99ZG408(附册二)SP板／砌块居住建筑设计指南.pdf 2003全国民用建筑工程设计技术措施-结构.pdf。
(完整word版)钢结构节点图(word文档良心出品)
1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。
为保证纵向稳定，设置柱间支撑和屋面支撑。
刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。
支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。
柔性支撑为圆钢。
系杆为受压圆钢管，与支撑组成受力封闭体系。
屋面檩条、墙梁一般为C型钢、Z型钢。
承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。
1-1-3、门式刚架的基本形式a.典型门式刚架b.带吊车的门式刚架c.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点b.梁、柱节点■局部二层节点参照多层框架体系。
1-1-5、刚架衍生形式■吊车和局部二层可在衍生形式刚架中布置。
■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。
1-2、多层框架体系1-2-1、框架图示1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。
b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。
c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。
d.有时为保证足够的刚度，在刚接框架中亦设置支撑。
框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。
所有上部结构的力都通过框架柱传递给基础。
框架梁框架梁一般采用H型截面。
楼盖和屋盖上的力通过框架梁传递给框架柱。
支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。
1-2-3、基本节点a.柱脚节点■柱脚节点同门式刚架体系。
b.柱、梁节点2、支撑、系杆2-1、图示柱间柔性支撑柱间刚性支撑2-2、说明■支撑分为柔性支撑和刚性支撑两种。
柔性支撑由圆钢制作，安装时必须张紧，主要用于门式刚架结构。
刚性支撑由型钢制作，用于多层框架、吊车梁下段支撑等刚度要求高的结构中。
■系杆和支撑联合作用，形成封闭的受力体系。

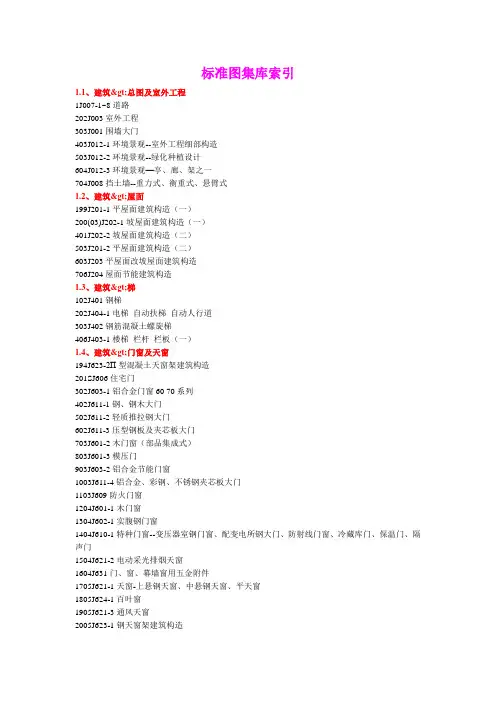

标准图集库索引
