闸阀详解

闸阀（gate valve）的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。

闸板有两个密封面，最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。

闸阀驱动方式分类：手动闸阀，气动闸阀，电动闸阀。

简介锻钢闸阀：是所有用锻件材料加工而成的闸阀统称为锻钢闸阀，锻件材料有A105、F11、F5、304、304L、闸阀316、316L等。

国内常说的锻钢闸阀通常指小口径的锻钢闸阀，口径范围：DN10~DN50；压力范围：国标PN16~PN320、美标：Class150 ～2500，可采美标或国标尺寸生产加工，厂家均有现货供应。

超出DN50口径的锻钢闸阀均需订做，国内需求较少。

结构分类闸阀的结构分类有多种不同的方式，其主要区别是所采用的密封元件结构形式不同，根据密封元件的结构，常锻钢闸阀常把闸阀分成几种不同的类型，而最常见的形式是平行式闸阀和契式闸阀；根据阀杆的结构，还可分成明杆闸阀和暗杆闸阀用途锻钢闸阀适用于 Class150 ～ 2500 、工作温度 -29～425℃（碳钢）或 -29～500℃（不锈钢）的小口径管路锻钢闸阀(13张)上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

在石油管道上应用较多。

特点锻钢闸阀大多为大连式缩径设计，与同口径的铸钢闸阀相比流量要稍小，但承受的压力与温度范围要比铸钢阀门要高，密封性能也要比铸钢闸阀要好许多，寿命更长，介质流动方向同其他闸阀一样不受限制。

安装要点1、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。

2、安装在保温管道上的各类手动阀门，手柄均不得向下。

3、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。

对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。

阀门的种类以及作用

阀门的种类以及作用！阀门是水汽等流体管路上的开关装置阀门的种类1. 闸阀闸阀也叫闸板阀 , 是一种广泛使用的阀门。

它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致 , 相互贴合 , 可阻止介质流过 , 并依靠顶模、弹簧或闸板的模形 , 来增强密封效果。

它在管路中主要起切断作用。

它的优点是 : 流体阻力小 , 启闭省劲 , 可以在介质双向流动的情况下使用 , 没有方向性 , 全开时密封面不易冲蚀 , 结构长度短 , 不仅适合做小阀门 , 而且适合做大阀门。

闸阀按阀杆螺纹分两类 , 一是明杆式 , 二是暗杆式。

按闸板构造分 , 也分两类 , 一是平行 , 二是模式。

2. 截止阀截止阀 , 也叫截门 , 是使用最广泛的一种阀门 , 它之所以广受欢迎 , 是由于开闭过程中密封面之间摩擦力小 , 比较耐用 , 开启高度不大 , 制造容易 , 维修方便 , 不仅适用于中低压 , 而且适用于高压。

它的闭合原理是 , 依靠阀杠压力 , 使阀瓣密封面与阀座密封面紧密贴合 , 阻止介质流通。

截止阀只许介质单向流动 , 安装时有方向性。

它的结构长度大于闸阀 , 同时流体阻力大 , 长期运行时 , 密封可靠性不强。

截止阀分为三类 : 直通式、直角式及直流式斜截止阀。

3. 蝶阀蝶阀也叫蝴蝶阀 , 顾名思义 , 它的关键性部件好似蝴蝶迎风 , 自由回旋。

蝶阀的阀瓣是圆盘 , 围绕阀座内的一个轴旋转 , 旋角的大小 , 便是阀门的开闭度。

蝶阀具有轻巧的特点 , 比其他阀门要节省材料 , 结构简单 , 开闭迅速 , 切断和节流都能用 , 流体阻力小 , 操作省力。

蝶阀 , 可以做成很大口径。

能够使用蝶阀的地方 , 最好不要使闸阀 , 因为蝶阀比闸阀经济 , 而且调节性好。

目前 , 蝶阀在热水管路得到广泛的使用。

4. 球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。

球阀开关轻便 , 体积小 , 可以做成很大口径 ,密封可靠 , 结构简单 , 维修方便 , 密封面与球面常在闭合状态 , 不易被介质冲蚀 , 在各行业得到广泛的应用。

电厂常用阀门介绍

在火电厂中，配用阀门电动装置进行操作的阀门种类主要有闸阀、截止阀、蝶阀（1）闸阀的启闭件是闸板形的，闸板沿着与流体流向相垂直的方向作直线运动，截断或开启流体流动的通道，它是火电厂中大口径管道上（D g大于100mm）使用的主要阀门。

闸阀的作用是利用阀瓣沿通路中心的垂直线方向移动来实现开启或关闭管道通路。

闸阀的主要启闭零件是阀瓣和阀座。

闸阀的构造主要由阀门、阀盖、支架、阀杆、阀座、闸板及其它零件组成。

闸阀按阀瓣的结构形状可分为楔式闸阀和平行式闸阀两大类。

根据闸阀启闭时阀杆运动情况的不同，闸阀又可分为明杆式和暗杆式两大类。

闸阀的特点和用途：闸阀的优点是流动阻力小，开闭较省力，不受介质流向的限制，介质可以两个方向流动，结构尺寸较小，全开时密封面受介质冲蚀小。

缺点是结构复杂，高度尺寸较大，开启需一定的空间，开闭时间长，开闭时密封面容易受冲蚀和擦伤。

闸阀的应用范围是由其特点决定的，一般用于公称通径大于100mm的管道上，作切断作用。

（2）截止阀的启闭件是塞形的阀瓣，阀瓣上下作直线运动，去截断或开启流体流动的通路。

它是火电厂中使用得较多的一种阀门，D g在100mm以下的管道上几乎全部使用截止阀。

截止阀的阀瓣由平面和锥面等密封形式。

截止阀的特点和用途：截止阀的特点是操作可靠，开启高度小，关闭严密，启闭时间短，易于调节或截断流量。

但其流体阻力大，开启、关闭力较大，且随着通道截面积的增大而迅速增加，制成通路截面积较大而又十分可靠的截止阀是很困难的，因此，截止阀一般口径在200mm以下，主要应用于蒸汽管道上，主要用来切断管道介质用。

截止阀有方向性，安装必须注意。

（3）蝶阀的启闭件是一个圆盘形的蝶板，它通过围绕座内的轴旋转来开启与关闭阀门，蝶板从全开到全关的旋转角度通常小于90度，蝶阀不适用于高温高压介质。

蝶阀主要由阀体、阀门板、阀杆与驱动装置组成，旋转手柄使驱动装置带动阀门板绕阀体内一固定轴旋转，由转动角度大小来达到启闭和节流目的。

8种常用阀门及闸阀工作原理与作用密封形式与优缺点

8种常用阀门及闸阀工作原理与作用密封形式与优缺点常用阀门分为不锈钢闸阀、止回阀、截止阀、球阀、蝶阀、调节阀、安全阀、电磁阀等。

以下将对这些阀门的工作原理与作用、密封形式与优缺点进行详细介绍。

1.不锈钢闸阀：工作原理与作用：不锈钢闸阀是通过门板在阀体内上下滑动来实现开关的。

当门板下降时，门板与座圈之间的间隙会逐渐填充，从而实现密封。

当门板上升时，门板与阀体底部之间形成一定的间隙，从而实现开启状态。

不锈钢闸阀主要用于管道中的切断和调节流量。

密封形式与优缺点：闸阀的密封形式主要有金属密封和弹性全开式密封两种。

金属密封具有耐高压、耐高温、耐腐蚀等优点，但密封性能较差。

弹性全开式密封具有良好的密封性能，但在高温和高压条件下容易老化和磨损。

2.止回阀：工作原理与作用：止回阀是一种防止介质倒流的阀门。

其工作原理是通过流体自身的压力使阀瓣自动关闭，防止介质倒流。

止回阀主要用于防止水锤和保护设备。

密封形式与优缺点：止回阀的密封形式主要有半球形阀瓣密封和弹簧负荷密封两种。

半球形阀瓣密封适用于介质流量大、流速较快的场合，但密封性能较差。

弹簧负荷密封适用于流量小、流速缓慢的场合，密封性能较好。

3.截止阀：工作原理与作用：截止阀是通过阀瓣沿阀体轴线的上下移动实现开关的。

当阀瓣上升时，阀门开启；当阀瓣下降时，阀门关闭。

截止阀主要用于切断或调节介质流量。

密封形式与优缺点：截止阀的密封形式主要有填料密封和金属密封两种。

填料密封适用于高温、高压和含有颗粒介质的场合，但易泄漏。

金属密封适用于高温、高压和耐腐蚀的场合，密封性能良好。

4.球阀：工作原理与作用：球阀是通过阀芯旋转达到开关的。

当阀芯旋转到与阀体孔径平行的位置时，阀门开启；当阀芯旋转到与阀体孔径垂直的位置时，阀门关闭。

球阀主要用于切断或调节介质流量。

密封形式与优缺点：球阀的密封形式主要有填料密封和弹性密封两种。

填料密封适用于高温、高压和含有颗粒介质的场合，但易泄漏。

弹性密封适用于广泛的介质和温度范围，密封性能较好。

闸阀、截止阀、蝶阀的区别

闸阀、截止阀、蝶阀的区别一、闸阀闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。

闸板有两个密封面，最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。

楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。

闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。

大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。

闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀（亦叫明杆闸阀）。

通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。

开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。

实际使用时，是以阀杆的顶点作为标志，即开不动的位置作为它的全开位置。

为考虑温度变化出现锁死现象，通常在开到顶点位置上，再倒回1/2－1圈，作为全开阀门的位置。

因此，阀门的全开位置，按闸板的位置（即行程）来确定。

有的阀门，阀杆螺母设在闸板上，手轮转动带动阀杆转动，而使闸板提升，这种阀门叫做旋转杆闸阀或叫暗杆闸阀。

闸阀具有以下优点：1.流体阻力小，密封面受介质的冲刷和侵蚀小。

2.开闭较省力。

3.介质流向不受限制，不扰流、不降低压力。

4.形体简单，结构长度短，制造工艺性好，适用范围广。

闸阀的缺点如下：1.密封面之间易引起冲蚀和擦伤，维修比较困难。

2.外形尺寸较大，开启需要一定的空间，开闭时间长。

3.结构较复杂。

闸阀的种类，按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀，楔式闸板式闸阀又可分为：单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。

请阐述闸阀的分类

请阐述闸阀的分类闸阀是一种常见的阀门，广泛应用于工业、建筑、农业等领域。

根据不同的分类标准，闸阀可以分为以下几类。

1. 根据结构形式分类1.1 旋启式闸阀旋启式闸阀是通过旋转手轮或螺钉来推动阀芯上下移动的闸阀。

它的结构简单，操作方便，但密封性能较差。

1.2 推拉式闸阀推拉式闸阀是通过推拉阀杆来推动阀芯上下移动的闸阀。

它的密封性能较好，适用于高压、高温和腐蚀介质的工况。

2. 根据闸板形状分类2.1 平板闸阀平板闸阀的闸板是平面形状，适用于一般工况，流阻小，结构简单，但密封性能较差。

2.2 楔形闸阀楔形闸阀的闸板是楔形的，适用于高压工况，密封性能好，但流阻较大。

3. 根据使用场景分类3.1 自流式闸阀自流式闸阀适用于单向流动的场景，具有无需外力驱动即可关闭的特点，常用于给水、排水等系统。

3.2 双向闸阀双向闸阀适用于双向流动的场景，具有可在两个方向上关闭的特点，常用于输送介质的双向管道系统。

4. 根据驱动方式分类4.1 手动闸阀手动闸阀是通过人工旋转手轮或推拉阀杆来驱动的闸阀，适用于小口径和低压工况。

4.2 电动闸阀电动闸阀是通过电动机驱动闸板上下移动的闸阀，适用于大口径和高压工况，操作方便，但价格较高。

4.3 气动闸阀气动闸阀是通过气动装置驱动闸板上下移动的闸阀，适用于需要远程控制的场景，操作方便，但需要气源供应。

5. 根据压力等级分类5.1 低压闸阀低压闸阀适用于工作压力在1.6MPa以下的场景，常见于给水、排水系统。

5.2 中压闸阀中压闸阀适用于工作压力在1.6-6.4MPa的场景，常见于工业管道系统。

5.3 高压闸阀高压闸阀适用于工作压力在6.4MPa以上的场景，常见于石油、化工等行业。

闸阀的分类多种多样，每种分类都有其独特的特点和适用场景。

在选择闸阀时，应根据实际需求考虑各种因素，如介质特性、工作压力、温度要求等。

同时，还应注意闸阀的安装和维护，以确保其正常运行和延长使用寿命。

平板闸阀的常见结构

平板闸阀的常见结构平板闸阀是一种常见的阀门，广泛应用于石油、化工、天然气和水处理等行业中。

平板闸阀的结构多样化，根据不同的需要和使用环境，可以采用不同的结构。

本文将根据不同的结构类型，分别从结构形式、组成部分和使用场景等方面进行描述，以便读者更好地了解平板闸阀的常见结构。

第一类：普通型平板闸阀普通型平板闸阀是最基础的平板闸阀，它由阀体、阀座、阀板、螺栓等组成。

阀体的形状通常为矩形或圆形，内部装有阀座和阀板。

阀座是由软垫材料制成，可以缓解阀板和阀门之间的摩擦。

阀板通常是矩形或圆形的，通过阀杆、导轨和减速机构实现开合，同时也可以手动调整。

普通型平板闸阀的密封效果一般，适用于中小型管道常规管路的使用场景。

第二类：弹性座封式平板闸阀弹性座封式平板闸阀是一种具有弹性座封的阀门。

与普通型平板闸阀相比，弹性座封式平板闸阀具有更好的密封性能。

该阀门的组成部分包括阀体、阀板、阀座等。

阀座采用橡胶等材料，具有多种颜色和硬度。

当阀板关闭时，阀座密封圈和阀板产生弹性变形，形成可靠的流体密封。

该阀门适用于有腐蚀性介质的场合，如给水、污水处理厂。

但它需要注意阀座硬度和介质温度的选择。

第三类：铸钢平板闸阀铸钢平板闸阀主要由阀体、阀座、阀板、阀杆、手轮、螺栓等组成。

相较于其他材质的平板闸阀，铸钢平板闸阀具有密封性更好的优点。

铸钢平板闸阀适用于高温、高压、高强度的使用环境，如石油化工、火力发电、钢铁冶金等领域。

该阀门的密封性能好，在关闭和开启过程中，也具有很好的耐磨性和抗冲击性。

第四类：高压平板闸阀高压平板闸阀主要由阀体、阀板、阀座等组成。

由于其高压流体的特殊性质，它的阀门密封更加严格。

通常，高压平板闸阀采用堆焊优质钢板，焊接结构严谨，可以承受数百个巨大压力。

此外，它还可以应用于石油化工、气体输送、城市供水等场合。

在选购时，应关注其耐磨性、耐腐蚀性以及耐压能力等性能。

总之，平板闸阀作为一种常见的阀门类型，具有多种不同的结构和功能。

闸阀

闸阀点击产品图片：看详细介绍阀门的选用按介质通断性质选用阀门闸阀闸阀是作为截止介质使用，在全开时整个流通直通，此时介质运行的压力损失最小。

闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况。

不适用于作为调节或节流使用。

对于高速流动的介质，闸板在局部开启状况下可以引起闸门的振动，而振动又可能损伤闸板和阀座的密封面，而节流会使闸板遭受介质的冲蚀。

从结构形式上，主要的区别是所采用的密封元件的形式。

根据密封元件的形式，常常把闸阀分成几种不同的类型，如：楔式闸阀、平行式闸阀、平行双闸板闸阀、楔式双闸板闸等。

最常用的形式是楔式闸阀和平行式闸阀。

截止阀截止阀的阀杆轴线与阀座密封面垂直。

阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得这种阀门非常适合作为介质的切断或调节及节流使用。

截止阀的阀瓣一旦处于开启状况，它的阀座和阀瓣密封面之间就不再的接触，并具有非常可靠的切断动作，合得这种阀门非常适合作为介质的切断或调节及节流使用。

截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。

介质通过此类阀门时的流动方向发生了变化，因此截止阀的流动阻力较高于其它阀门。

常用的截止阀有以下几种：1）角式截止阀；在角式截止阀中，流体只需改变一次方向，以致于通过此阀门的压力降比常规结构的截止阀小。

2）直流式截止阀；在直流式或Y形截止阀中，阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。

3）柱塞式截止阀：这种形式的截止阀是常规截止阀的变型。

在该阀门中，阀瓣和阀座通常是基于柱塞原理设计的。

阀瓣磨光成柱塞与阀杆相连接，密封是由套在柱塞上的两个弹性密封圈实现的。

两个弹性密封圈用一个套环隔开，并通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢。

闸阀的结构形式

闸阀的结构形式
闸阀是一种常见的阀门类型，由于其简单、体积小、重量轻、密
封可靠等特点，在工业领域得到广泛应用。

根据结构形式的不同，闸
阀可以分为如下几种类型：
1. 平板闸阀：平板闸阀是最常见的一种闸阀形式，其闸板是一
块矩形或叶片状的平板，通过手动操作或电动机械装置的驱动来实现开、关阀门。

该类型的闸阀通常适用于低压、小口径的管道系统。

2. 简单截门闸阀：简单截门闸阀结构简单，仅由一个带有密封
削角的阀门构成，用手动杆或电动装置来控制开、关。

其最大特点是
流阻小，但密封性能相对较差，一般适用于低压、大口径的管道系统。

3. 弹性闸阀：弹性闸阀的特点是闸板与阀座之间采用弹性材料
的密封垫圈，可保证更好的密封性能和可靠性。

该类型的闸阀适用于
高压、中小口径的管道系统。

4. 不锈钢闸阀：不锈钢闸阀主要由不锈钢材料制成，具有良好
的防腐蚀性能和耐高温性能。

它广泛应用于化工、石油、制药等工业
领域，用于控制介质的流量和流向。

总的来说，闸阀的结构形式有多种多样，不同类型的闸阀适用于
不同的工作条件和介质要求。

选择合适的闸阀结构形式对于保证管道
系统的正常运行和设备的安全性非常重要。

常用阀门的类型和结构

通常在闸板和阀座上嵌镶有不锈钢、硬质合金等耐
腐蚀材料制成的密封面。
根据闸阀闸板的结构形式，闸阀可以分为平行式闸阀(平板阀)和锲式闸阀两大类。
1）平行式闸阀：密封面与垂直中心线平行，即两个密封面互相平行的闸阀。如下图所示。
在平行式闸阀中，以带推力楔块的结构最为常见，既在两闸板中间有双面推力楔块。
在采气现场常见的安全阀有弹簧式安全阀、先导式安全阀等。
（1）弹簧式安全阀由弹簧力加载到阀瓣上，载荷随开启高度变化。其优点是轻便、灵敏度高、安装位置不受严格限制，在采气现场普遍采用。
安全阀的开启压力应设定在管道或容器工作压力的1.05～1.1倍。
弹簧式安全阀按开启高度又分为： a 微启式安全阀。开启高度为阀座喉径的1/40～ 1/20，通常做成渐开式（开启高度随压力变化而逐渐变化）。微启式安全阀主要用于排泄量小的液体介质场合。 b 全启式安全阀。开启高度等于或大于阀座喉径的 1/4，通常做成急开式（阀瓣在开启的某一瞬间突然起跳，达到全开高度）。主要用于气体、蒸汽介质和泄放量大的场合。
常用阀门的类型和结构
目录
第一节第二节第三节第四节第五节第六节

闸阀截止阀节流阀止回阀球阀安全阀
第一节
闸
阀
闸阀是利用闸板控制启闭的阀门。闸板与流体流向垂直，改变闸板与阀座相对位置，即可改变通道大小或截断通道。
为保证关闭严密，闸板与阀座间需研磨配合。
主要优点是密封面间的摩擦力比闸阀小，开启度小，靠阀座和阀瓣之间的接触面密封，易于制造和维修。缺点是流动阻力大，开启和关闭需要的力较大。
截止阀按其通道方向又分为直通式、角式、直流式三种。
直通式截止阀安装在成一直线的管路上，适用于对流体阻力要求不严的场合。

闸阀基本结构

闸阀基本结构闸阀，又称为闸板阀，是一种用于截断管路中介质流动的阀门。

其基本结构主要包括以下零部件：闸板（Gate）：闸阀的关键部件，是阀门启闭的关键组成部分。

它是一个圆盘状的零件，沿着阀杆的升降方向进行运动。

根据结构形式，闸板可以分为平行式和楔式两种。

平行式闸板：两个工作面相互平行，适用于平行式单闸板和平行式双闸板。

密封面与阀体通道中心线垂直。

楔式闸板：两个工作面呈一定的倾斜角度，密封面与垂直中心线成一角度。

楔式闸板包括楔式单闸板、弹性闸板和楔式双闸板。

闸座（Seat）：与闸板配合，通常镶嵌有耐磨耐蚀的金属材料，确保密封性能。

阀杆（Stem）：阀杆是连接手动操作装置或自动传动装置的组件，通过阀杆的升降运动来实现闸板的启闭。

阀体（Body）：闸阀的主体，用于安装阀盖或支架、固定阀座、连接管道。

阀体内的通道形状根据不同压力和流量要求而设计，可为圆形、椭圆形或带缩口的形式。

阀盖或支架（Bonnet）：与阀体形成耐压空腔，上部有填料函，支承阀杆与传动装置等零部件。

填料函（Stuffing Box）：容纳填料，并通过填料压盖将填料压紧，起到密封作用。

填料压盖（Gland）：通过螺栓和螺母将填料紧密压紧，确保填料在高压条件下的密封性能。

手轮或传动装置（Handwheel or Actuator）：用于手动操作或通过电力、气力、液力传动来实现闸阀的启闭。

以上是闸阀的基本结构组成，其种类和结构形式可以根据实际使用要求进行选择。

闸阀的结构特点包括流体阻力小、启闭阻力小、介质流动方向不受限制等，但同时也存在着启闭时间长、结构复杂等特点。

根据不同的工况和需求，选择合适的闸阀结构类型具有重要意义。

不锈钢阀门标准

不锈钢阀门标准一、结构类型不锈钢阀门通常采用以下几种结构类型：1.闸阀：是最常见的阀门类型，其特点是具有一个平坦的阀板，可以阻止或允许流体通过。

适用于高压力和高温的应用。

2.截止阀：这种阀门的特点是有一种旋塞状的手柄，可以打开或关闭阀门。

它们通常用于低至中等压力和温度的应用。

3.球阀：球阀有一个球形的阀芯，可以打开或关闭以阻止或允许流体通过。

它们通常用于高压力和低温的应用。

4.蝶阀：蝶阀有一个圆形的阀板，可以围绕中心旋转，以打开或关闭阀门。

它们通常用于高压力和低温的应用。

二、制造工艺不锈钢阀门的制造工艺主要包括以下步骤：1.铸造：不锈钢阀门的核心部件通常由铸造工艺制造。

铸造过程中需要确保所有的孔和通道在出厂前都是密封的。

2.机械加工：在阀门的设计中，机械加工是一个重要的环节。

通过这种工艺，可以确保所有的表面和尺寸都达到设计要求。

3.研磨：研磨是机械加工后的重要步骤，以确保阀门的密封性和精确度。

4.装配：将所有部件组装在一起，形成完整的阀门。

三、材料不锈钢阀门通常由304、316或316L不锈钢制成。

这些材料具有优良的耐腐蚀性和高温性能。

此外，这些材料还具有较好的加工性能和机械强度。

四、试验和验收不锈钢阀门在出厂前需要进行一系列的试验和验收。

这些试验包括压力试验、泄漏试验、低温试验和高温试验等。

只有通过这些试验的阀门才能被视为合格产品。

五、标志和标记不锈钢阀门上应清晰地标注制造商的名称、商标、型号、工作压力、工作温度等重要信息。

此外，阀门上还应标明流向和操作方式等重要信息。

这些标志和标记应清晰易读，且不会因时间和环境而模糊或改变。

闸阀结构形式

闸阀结构形式闸阀结构形式和⽤途阀门的结构型式与⽤途之闸阀通⽤阀门使⽤⾯⼴、使⽤量⼤，各⼯业部门都⽤应⽤。

进⼊⼆⼗⼀世纪以来，随着新技术、新材料、新⼯艺不断出现，促进了阀门⼯业的发展，各种新结构、新材料的阀门产品⼤量涌现，新型陶瓷阀、塑料阀以及各种复合材料的衬⾥阀门，不论在品种上，在性能上，都有较⼤发展和提⾼，这些特殊⽤途的阀门。

下⾯将通⽤阀门的结构型式和⽤途作⼀些通俗简要介绍，为继续深⼊了解各类特殊阀门的结构特点和⽤途作准备。

⼀、闸阀闸板在阀杆的带动下，沿阀座密封⾯作升降运动⽽达到启闭⽬的的阀门，叫做闸阀。

1．闸阀的⽤途闸阀是截断阀类的⼀种，⽤来接通或截断管路中的介质。

闸阀使⽤范围较宽，⽬前国内⽣产的常⽤闸阀性能参数范围是：公称压⼒PN0.1～32MPa；公称通径DN15～1800mm；⼯作温度t≤550℃。

2．闸阀的种类根据结构形式，闸阀可分成以下类型闸阀的特点（1）流体阻⼒⼩因为闸阀阀体内部介质通道是直通的，介质流经闸阀时不改其流动⽅向，所以流体阻⼒⼩。

（2）启闭阻⼒⼩因为闸阀启闭时闸板运动⽅向与介质流动⽅向相垂直，与截⽌阀相⽐，闸阀的启闭较省⼒。

（3）介质流动⽅向不受限制介质可从闸阀两侧任意⽅向流过，均能达到使⽤的⽬的，更适⽤于介质的流动⽅向可能改变的管路中。

（4）结构长度较短因为闸阀的闸板是垂直置于阀体内的，⽽截⽌阀阀瓣是⽔平置于阀体内的，因⽽结构长度⽐截⽌阀短。

（5）密封性能好全开时密封⾯受冲蚀较⼩。

（6）密封⾯易损伤启闭时闸板与阀座相接触的两密封⾯之间有相对摩擦，易损伤，影响密封性能与使⽤寿命。

（7）启闭时间长，⾼度⼤由于闸阀启闭时须全开或全关，闸板⾏程⼤，开启需要⼀定的空间，外形尺⼨⾼。

（8）结构复杂零件较多，制造与维修较困难，成本⽐截⽌阀⾼。

4．闸阀的结构闸阀主要由阀体、阀盖或⽀架、阀杆、阀杆螺母、闸板、阀座、填料函、密封填料、填料压盖及传动装置组成，图2-1是典型的法兰式连接明杆楔形弹性闸板闸阀。

常见阀门的安装及应用手册

常见阀门的安装及应用手册常见阀门结构及特点：闸阀：闸阀是指启闭体(阀板)由阀杆带动阀座密封面作升降运动的阀门，可接通或截断流体的通道。

当阀门部分开启时，在闸板背面产生涡流，易引起闸板的侵蚀和震动，也易损坏阀座密封面，修理困难。

闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况。

不适用于作为调节或节流使用。

闸阀的分类：（2）闸板与阀座密封圈<1>楔式闸板：闸板密封面与闸板垂直中心线有一定倾角，称为楔半角。

防止温度变化时闸板卡死，一般角度为2°52〞、5°，介质温度越高，通径越大，楔半角就越大。

<2>平行式闸板闸板的两个密封面平行，阀座密封面垂直于管道中心线。

闸阀在管路中主要作切断用，一般口径DN≥50mm的切断装置多选用它，有时口径很小的切断装置也选用闸阀。

闸阀有以下优点：①流体阻力小。

②开闭所需外力较小。

③介质的流向不受限制。

④全开时，密封面受工作介质的冲蚀比截止阀小。

⑤体形比较简单，铸造工艺性较好。

闸阀也有不足之处：①外形尺寸和开启高度都较大。

安装所需空间较大。

②开闭过程中，密封面间有相对摩擦，容易引起擦伤现象。

③闸阀一般都有两个密封面，给加工、研磨和维修增加一些困难。

截止阀和节流阀：截止阀和节流阀都是向下闭合式阀门，启闭件（阀瓣）由阀杆带动，沿阀座轴线作升降运动来启闭阀门。

截止阀与节流阀的结构基本相同，只是阀瓣的形状不同：截止阀的阀瓣为盘形，节流阀的阀瓣多为圆锥流线型，特别适用于节流，可以改变通道的截面积，用以调节介质的流量与压力。

截止阀的分类：节流阀的分类：（1）截止阀和节流阀的阀体：（2）截止阀和节流阀阀瓣（２）节流阀阀瓣有针形、沟形和窗形三种形式。

当阀瓣在不同高度时，阀瓣与阀座的环形道路面积相应变化，从而得到确定数值的压力或流量。

截止阀和节流阀的特点：截止阀在管路中主要作切断用。

节流阀在管路中主要作节流使用。

截止阀有以下优点：1.在开闭过程中密封面的摩擦力比闸阀小，耐磨。

弹性闸板和刚性闸板

弹性闸板和刚性闸板闸阀简介:闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。

闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为2°52' 。

楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。

一般刚性闸板使用在温度不太高，压力不太大的场合，弹性闸板使用在高温高压或者对密封要求比较高的场合。

闸阀关闭时 , 密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。

大部分闸阀是采用强制密封的 , 即阀门关闭时，要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。

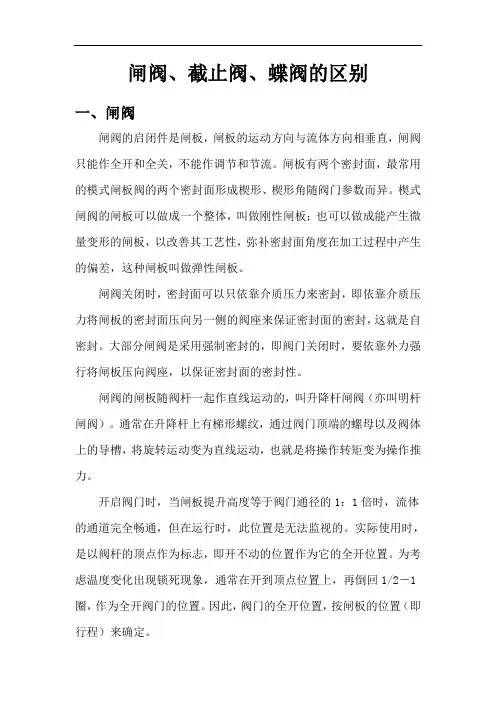

闸阀（gate valve）的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关, 不能作调节和节流。

闸板有两个密封面, 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异, 通常为50, 介质温度不高时为2°52' 。

楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板, 以改善其工艺性, 弥补密封面角度在加工过程中产生的偏差, 这种闸板叫做弹性闸板。

闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。

按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。

闸阀关闭时, 密封面可以只依靠介质压力来密封, 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。

大部分闸阀是采用强制密封的, 即阀门关闭时，要依靠外力强行将闸板压向阀座, 以保证密封面的密封性。

阀门连接形式及标准大全

阀门连接形式及标准大全IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】阀门的连接形式法兰连接,对夹连接,对焊连接,螺纹连接,卡套连接,卡箍连接,内自紧连接整个阀门与管路或设备之间是怎样连接的，这个问题不可忽视，因为阀门的跑、冒、滴、漏现象，绝大部分发生在这里。

1、法兰连接这是阀门中用得最多的连接形式。

按结合面形状又可分为以下几种：1）光滑式：用于压力不高的阀门。

加工比较方便2）凹凸式：工作压力较高，可使用中硬垫圈3）榫槽式：可用塑性变形较大的垫圈，在腐蚀性介质中使用较广泛，密封效果较好。

4）梯形槽式：用椭圆形金属环作垫圈，使用于工作压力≥64公斤/平方厘米的阀门，或高温阀门。

5）透镜式：垫圈是透镜形状，用金属制作。

用于工作压力≥100公斤/平方厘米的高压阀门，或高温阀门。

6）O形圈式：这是一种较新的法兰连接形式，它是随着各种橡胶O形圈的出现，而发展起来的，它在密封效果上比一般平垫圈可靠。

2、对夹连接用螺栓直接将阀门及两头管道穿夹在一起的连接形式。

3、对焊连接4、螺纹连接这是一种简便的连接方法，常用于小阀门。

又分两种情况：1）直接密封：内外螺纹直接起密封作用。

为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充；其中聚四氟乙烯生料带，使用日见广泛；这种材料耐腐蚀性能很好，密封效果极佳，使用和保存方便，拆卸时，可以完整地将其取下，因为它是一层无粘性的薄膜，比铅油、线麻优越得多。

2）间接密封：螺纹旋紧的力量，传递给两平面间的垫圈，让垫圈起密封作用。

5、卡套连接卡套连接，在我国近年才发展起来，它的连接和密封原理是，当旋紧螺母时，卡套受到压力，使其刃部咬入管子外壁，卡套外锥面又在压力下与接头体内锥面密合，因而能够可靠地防止泄漏。

这种连接形式的优点是：1）体积小，重量轻，结构简单，拆装容易；2）连接力强，使用范围广，可耐高压（1000公斤/平方厘米）、高温（650℃）和冲击振动；3）可以选用多种材料，适合防腐蚀；4）加工精度要求不高；5）便于高空安装。

闸阀的结构,分类,工作方法

闸阀的结构,分类,工作方法
闸阀是一种常用的阀门，具有简单结构、开关快速、流阻小、密封性好等特点，在工业和民用领域有广泛的应用。

根据其结构、分类和工作方法的不同，可以分为以下几种类型：
1. 结构分类：
- 弹性闸阀：阀盖与阀体之间设置弹性圈，在关闭时由阀盖推向阀座，实现良好的密封性能。

- 刀板闸阀：阀座与阀盖之间的刀板与阀座进行密封，通常用于中小口径的闸阀。

- 平板闸阀：阀座与阀盖之间的平板进行密封，适用于大口径的闸阀。

2. 工作方法分类：
- 提升式闸阀：阀盖通过丝杆或曲柄连接阀杆，旋转丝杆或活塞杆使阀板提升或下降，实现开闭操作。

- 滑动式闸阀：阀杆通过导轨或滑块与阀板连接，通过手动或电动装置来实现阀板的滑动开闭。

- 输送式闸阀：阀杆通过螺纹与阀板连接，通过螺母和手轮实现阀板的上下移动，用于大口径、高压力的场合。

闸阀的分类和工作方法根据具体的设计和应用需求可能会有所不同，但无论哪种类型，都旨在实现管道的开闭和调节流量。

闸阀基础知识

截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。

阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。

截止阀只适用于全开和全关，不允许作调节和节流。

截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。

当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。

近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。

同时，在介质作用下，这种形式的阀门也较严密。

我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。

截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。

所以截止阀的全开位置，应由阀瓣的行程来决定。

截止阀具有以下优点：1、结构简单，制造和维修比较方便。

2、工作行程小，启闭时间短。

3、密封性好，密封面间磨擦力小，寿命较长。

截止阀的缺点如下：1、流体阻力大，开启和关闭时所需力较大。

2、不适用于带颗粒、粘度较大、易结焦的介质。

3、调节性能较差。

截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。

按介质的流向分，有直通式、直流式和角式。

截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。

截止阀的安装与维护应注意以下事项：1、手轮、手柄操作的截止阀可安装在管道的任何位置上。

2、手轮、手柄及伟动机构，不允许作起吊用。

3、介质的流向应与阀体所示箭头方向一致。

球阀发展演变与工作原理球阀是由旋塞阀演变而来。

它具有相同的旋转90度提动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。

球面和通道口的比例应该是这样的，即当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。
