51单片机定时器初值的计算
单片机定时器初值计算公式(51单片机和AVR单片机的初值计算三种方法)
单片机定时器初值计算公式（51单片机和A VR单片机的初值计算三种方法）单片机定时器初值计算公式
一、51单片机定时器初值计算1、方法一
void main（void）
{
s1=1;
TMOD=0x01; //使用定时器T0的模式1
TH0=（65536-46083）/256; //定时器T0的高8位设置初值
TL0=（65536-46083）%256; //定时器T0的低8位设置初值
函数功能：定时器T0的中断服务函数
********************************************************/
void TIme0（void ）interrupt 1 using 0 //定时器T0的中断编号为1，使用第1组工作寄存器
{
count++; //每产生1次中断，中断累计次数加1
if（count==20）//如果中断次数计满20次
count=0; //中断累计次数清0
s++; //秒加1
网络上阅读一段程序，定时器初值46083 是怎么计算出来的？一般我们如用AT892051的话定时50MS 就是TH0=（65536-50000）/256;
猜想应该是使用的12M晶体，20次为1S.
2、方法二
10MS定时器初值的计算：
1）晶振12M
12MHz除12为1MHz，也就是说一秒=1000000次机器周期。
10ms=10000次机器周期。
65536-10000=55536（d8f0）。
51单片机定时器的使用
151单片机定时器/计时器的使用步骤：1、 打开中断允许位：对IE 寄存器进行控制，IE 寄存器各位的信息如下图所示：EA ： 为0时关所有中断；为1时开所有中断ET2：为0时关T2中断；为1时开T2中断，只有8032、8052、8752才有此中断 ES ： 为0时关串口中断；为1时开串口中断 ET1：为0时关T1中断；为1时开T1中断 EX1：为0时关1时开 ET0：为0时关T0中断；为1时开T0中断 EX0：为0时关1时开2、 选择定时器/计时器的工作方式：定时器TMOD 格式CPU 在每个机器周期内对T0/T1检测一次，但只有在前一次检测为1和后一次检测为0时才会使计数器加1。
因此，计数器不是由外部时钟负边沿触发，而是在两次检测到负跳变存在时才进行计数的。
由于两次检测需要24个时钟脉冲，故T0/T1线上输入的0或1的持续时间不能少于一个机器周期。
通常，T0或T1输入线上的计数脉冲频率总小于100kHz 。
方式0：定时器/计时器按13位加1计数，这13位由TH 中的高8位和TL 中的低5位组成，其中TL 中的高3位弃之不用（与MCS-48兼容）。
13位计数器按加1计数器计数，计满为0时能自动向CPU 发出溢出中断请求，但要它再次计数，CPU 必须在其中断服务程序中为它重装初值。
方式1：16位加1计数器，由TH 和TL 组成，在方式1的工作情况和方式0的相同，只是计数器值是方式0的8倍。
2方式2：计数器被拆成一个8位寄存器TH 和一个8位计数器TL ，CPU 对它们初始化时必须送相同的定时初值。
当计数器启动后，TL 按8位加1计数，当它计满回零时，一方面向CPU 发送溢出中断请求，另一方面从TH 中重新获得初值并启动计数。
方式3：T0和T1工作方式不同，TH0和TL0按两个独立的8位计数器工作，T1只能按不需要中断的方式2工作。
在方式3下的TH0和TL0是有区别的：TL0可以设定为定时器/计时器或计数器模式工作，仍由TR0控制，并采用TF0作为溢出中断标志；TH0只能按定时器/计时器模式工作，它借用TR1和TF1来控制并存放溢出中断标志。

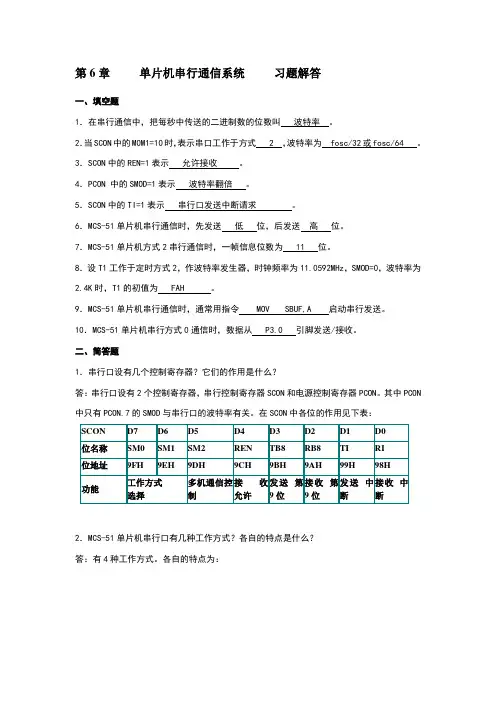

第06章-单片机串行通信系统-习题解答
第6章单片机串行通信系统习题解答一、填空题1．在串行通信中，把每秒中传送的二进制数的位数叫波特率。
2．当SCON中的M0M1=10时，表示串口工作于方式 2 ，波特率为 fosc/32或fosc/64 。
3．SCON中的REN=1表示允许接收。
4．PCON 中的SMOD=1表示波特率翻倍。
5．SCON中的TI=1表示串行口发送中断请求。
6．MCS-51单片机串行通信时，先发送低位，后发送高位。
7．MCS-51单片机方式2串行通信时，一帧信息位数为 11 位。
8．设T1工作于定时方式2，作波特率发生器，时钟频率为11.0592MHz，SMOD=0，波特率为2.4K时，T1的初值为 FAH 。
9．MCS-51单片机串行通信时，通常用指令 MOV SBUF,A 启动串行发送。
10．MCS-51单片机串行方式0通信时，数据从 P3.0 引脚发送/接收。
二、简答题1．串行口设有几个控制寄存器？它们的作用是什么？答：串行口设有2个控制寄存器，串行控制寄存器SCON和电源控制寄存器PCON。
其中PCON 中只有PCON.7的SMOD与串行口的波特率有关。
在SCON中各位的作用见下表：2．MCS-51单片机串行口有几种工作方式？各自的特点是什么？答：有4种工作方式。
各自的特点为：3．MCS-51单片机串行口各种工作方式的波特率如何设置，怎样计算定时器的初值？ 答：串行口各种工作方式的波特率设置：工作方式O ：波特率固定不变，它与系统的振荡频率fosc 的大小有关，其值为fosc/12。
工作方式1和方式3：波特率是可变的，波特率=（2SMOD/32）×定时器T1的溢出率 工作方式2：波特率有两种固定值。
当SM0D=1时，波特率=（2SM0D/64）×fosc=fosc/32当SM0D=0时，波特率=（2SM0D/64）×fosc=fosc/64计算定时器的初值计算：4．若fosc = 6MHz ，波特率为2400波特，设SMOD =1，则定时/计数器T1的计数初值为多少？并进行初始化编程。

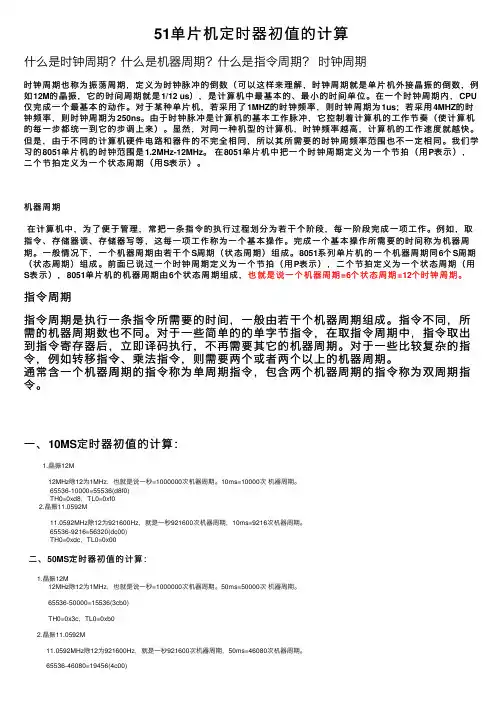

51单片机定时器初值的计算
51单⽚机定时器初值的计算什么是时钟周期？什么是机器周期？什么是指令周期？ 时钟周期时钟周期也称为振荡周期，定义为时钟脉冲的倒数（可以这样来理解，时钟周期就是单⽚机外接晶振的倒数，例如12M的晶振，它的时间周期就是1/12 us），是计算机中最基本的、最⼩的时间单位。
在⼀个时钟周期内，CPU 仅完成⼀个最基本的动作。
对于某种单⽚机，若采⽤了1MHZ的时钟频率，则时钟周期为1us；若采⽤4MHZ的时钟频率，则时钟周期为250ns。
由于时钟脉冲是计算机的基本⼯作脉冲，它控制着计算机的⼯作节奏（使计算机的每⼀步都统⼀到它的步调上来）。
显然，对同⼀种机型的计算机，时钟频率越⾼，计算机的⼯作速度就越快。
但是，由于不同的计算机硬件电路和器件的不完全相同，所以其所需要的时钟周频率范围也不⼀定相同。
我们学习的8051单⽚机的时钟范围是1.2MHz-12MHz。
在8051单⽚机中把⼀个时钟周期定义为⼀个节拍（⽤P表⽰），⼆个节拍定义为⼀个状态周期（⽤S表⽰）。
机器周期在计算机中，为了便于管理，常把⼀条指令的执⾏过程划分为若⼲个阶段，每⼀阶段完成⼀项⼯作。
例如，取指令、存储器读、存储器写等，这每⼀项⼯作称为⼀个基本操作。
完成⼀个基本操作所需要的时间称为机器周期。
⼀般情况下，⼀个机器周期由若⼲个S周期（状态周期）组成。
8051系列单⽚机的⼀个机器周期同6个S周期（状态周期）组成。
前⾯已说过⼀个时钟周期定义为⼀个节拍（⽤P表⽰），⼆个节拍定义为⼀个状态周期（⽤S表⽰），8051单⽚机的机器周期由6个状态周期组成，也就是说⼀个机器周期=6个状态周期=12个时钟周期。
指令周期指令周期是执⾏⼀条指令所需要的时间，⼀般由若⼲个机器周期组成。
指令不同，所需的机器周期数也不同。
对于⼀些简单的的单字节指令，在取指令周期中，指令取出到指令寄存器后，⽴即译码执⾏，不再需要其它的机器周期。
对于⼀些⽐较复杂的指令，例如转移指令、乘法指令，则需要两个或者两个以上的机器周期。

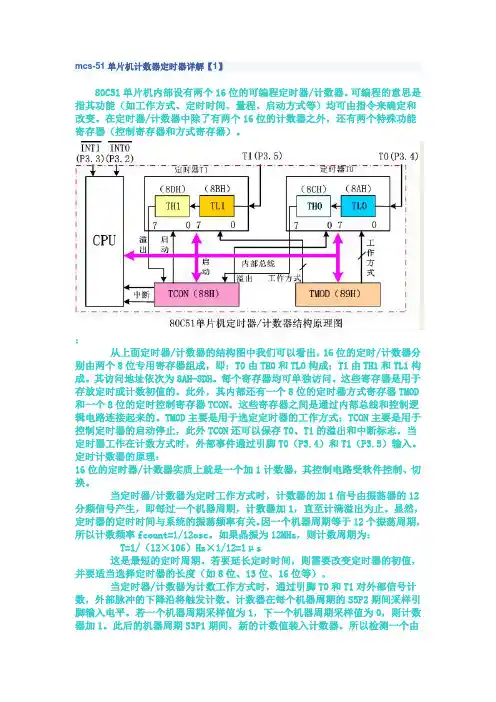

定时计数器详解
