红外线扫描技术触摸屏结构及原理
红外触摸屏方案
红外触摸屏方案红外触摸屏技术是一种常见的人机交互方式，通过红外传感器和红外发射器的配合，可以实现对屏幕的触控操作。
它具有高灵敏度、快速响应和可靠性强等特点，因此在智能设备、商业展示和教育领域得到广泛应用。
本文将为您介绍红外触摸屏方案的原理、应用和未来发展趋势。
一、红外触摸屏方案原理红外触摸屏方案基于红外光的物理特性，通过检测和分析红外光信号的变化来实现与用户的交互。
通常情况下，红外触摸屏由红外发射器和红外传感器组成。
红外发射器负责发射红外光，红外传感器则用于接收红外光信号。
当用户触摸屏幕时，触摸点会阻挡红外光的传播，从而导致红外光信号的变化。
通过对红外光信号的检测和解析，系统可以确定触摸点的位置和动作，从而实现对屏幕的操作。
二、红外触摸屏方案应用1. 智能设备：红外触摸屏广泛应用于智能手机、平板电脑和智能手表等智能设备上。
用户可以通过手指在屏幕上滑动、点击和缩放等操作来控制设备，提供了更加便捷和直观的操作方式。
2. 商业展示：红外触摸屏在商业展示领域具有广泛的应用前景。
通过在商场、展会和博物馆等场所设置红外触摸屏，用户可以与展示内容进行互动，获取更加详细和直观的信息。
例如，通过触摸屏可以浏览商品的详细信息、观看产品演示视频和参与互动游戏等。
3. 教育领域：红外触摸屏在教育领域中发挥了重要作用。
在教室中使用红外触摸屏可以实现教师和学生的互动，提供更加生动和直观的教学方式。
教师可以通过触摸屏来展示课件、标注重点和与学生进行互动。
学生也可以通过触摸屏来回答问题、参与课堂活动，提高学习效果和学习积极性。
三、红外触摸屏方案发展趋势随着科技的不断进步，红外触摸屏方案也在不断改进和发展。
以下是红外触摸屏方案的一些未来发展趋势：1. 多点触控技术：目前大多数红外触摸屏方案已经支持多点触控，用户可以使用多个手指进行操作。
未来，多点触控技术将进一步发展，支持更多手指同时触摸和更复杂的手势交互，提供更加灵活和丰富的用户体验。
红外触摸屏的原理简述
红外触摸屏的原理简述红外触摸屏技术是在屏幕四安装红外发射管和红外接收管，形成红外光矩阵，然后分别在横、竖两个向上不断的扫描并探测，当触摸物阻挡红外光时进行位置判断的坐标定位技术。
一般是在显示器的前而安装一个电路板框架，在电路板上四边安装对应红外发射管和红外接收管，如下图所示，白色的是红外发射管，黑色的是红外接收管，通过电路驱动红外发射管发出红外光，位置相对的接收管接收红外光信号。
用户在触摸屏幕时，手指就会挡住经过该位置的横竖向的外线，光信号的改变引起光电探测电路输出的电信号发生变化，通过对电信号处理可以对触摸点在屏幕的位置进行定位。
任对红外光不透明的触摸物体都可阻断红外线实现触摸定位。
本文由红外线供应网提供红外触摸屏的原理是在屏幕四边放置红外发射管和红外接收管，微处理器控制驱动电路依次接通红外发射管并检查相应的红外接收管，以形成横坚交叉的红外光阵列，得到定位的信息。
本论文中以Philips公司的ARM7芯片LPC2132为微处理器，通过对移位锁存器74HC595的控制对红外发射管的逐个扫描，同时微处理器通过12C总线寻址每个相应的红外接收管，得到相应的光强值。
微处理器根据接收到的被遮挡前后的光强信号得到触摸的位置信息，并通过串口将该信息传送给主机。
控制式如下图所示：微处理器电路：微处理器在红外触摸屏硬件系统中起着核心的作用:1、完成对红外发射电路的驱动;2、完成对红外接收电路的驱动;3、完成对是否被触摸的判断以及触摸位置信息的计算;4、将触摸位置信息通过中P1传送给主机;5、调试整个程序的运行。
本论文中采用Philips公司的ARM7芯片LPC2132作为微处理器。
该芯片是基于一个支持实时仿真和嵌入式跟踪的32/16位ARM7TDMI微控制器，并带有64kB的嵌入的高速Flash存储器。
具有EmbeddedICE-RT和嵌入式跟踪接口，可实时调试；多个串行接口，包括2个16C550工业标准DART，2个高速I2C接口SP1;多个32位定时器、1个10位8路ADC, 10位DAC，PWM通道和47个GP10以及多达9个边沿或电平触发的外部中断。
红外触摸屏原理
1、 基本原理介绍红外触摸屏的工作原理是在触摸屏的四周布满红外接收管和红外发射管，这些红外管在触摸屏表面呈一一对应的排列关系，形成一张由红外线布成的光网，当有物体(手指、带手套或任何触摸物体)进入红外光网阻挡住某处的红外线发射接收时，此点横竖两个方向的接收管收到的红外线的强弱就会发生变化，控制器通过了解红外线的接收情况的变化就能知道何处进行了触摸。
如下图所示。
2、 构成及工作流程1、 构 成： 红外触摸屏由三部分组成：控制器、发射电路、接收电路。
2、 工作流程工作时，控制器中的微处理器（ARM7或其它）控制驱动电路（移位锁存器）依次接通红外发射管并 同 时 通过地址线和数据线来寻址相应的红外接收管。
当有触摸时，手指或其它物就会挡住经过该位置的横竖红外线，微处理器扫描检查时就会发现该受阻得红外线，判断可能有触摸，同时立刻换到另一坐标再扫描，如果再发现另外一轴也有一条红外线受阻，表示发现触摸，并将两个发现阻隔的红外对管位置报告给主机，经过计算判断出触摸点在屏幕的位置。
其控制原理如图1所示。
3、 发射电路发射电路由移位锁存器（例如：TI公司的CD74AC164M）、3-TO-8多路输出选择器（例如：TI的74HC238D）、恒流驱动IC（例如美芯的MAX6966 、TI的ULN2803A等）、红外发射二极管等组成。
现以TI公司的CD74AC164M为例介绍发射电路工作流程。
CD74AC164M是一个8 Bit串行输入并行输出的位移锁存器。
微处理器通过IO口控制移位锁存器的时钟以及数据输入端。
扫描时微处理器通过IO端口将CD74AC164M的MR脚置为高电平，则CD74AC164M会自动把输出脚：Q0置为高电平，然后送入时钟信号：CP ，则在时钟信号的上升期移位锁存器自动将Q0的数据写入到Q1并保存。
在下一个时钟脉冲的上升沿到来时，把Q1的数据写入到Q2并Q1自动清，其它依次进行。
写入的脉冲会随移位时钟上升沿的到来不断的移位，直到从输出端移出。
红外触摸框 原理
红外触摸框原理一、引言红外触摸框作为现代电子设备中一种重要的输入设备，已广泛应用于各种智能终端、工业控制、多媒体教学等领域。
它通过红外线感应技术实现触摸定位，具有高精度、高稳定性、耐磨损等优点。
本文将深入探讨红外触摸框的工作原理、结构组成以及应用场景，以期为读者提供全面、深入的了解。
二、红外触摸框的基本原理红外触摸框的核心原理是利用红外线感应技术来检测触摸位置。
它主要由红外发射管、红外接收管、控制电路和触摸检测算法四部分组成。
1. 红外发射管与红外接收管红外触摸框的四周分布着若干对红外发射管和红外接收管。
这些管子按照一定的间距排列，形成一个红外线网格。
当没有物体触摸时，红外发射管发出的红外线被对应的红外接收管接收，形成一个稳定的红外线信号。
2. 触摸检测当有物体（如手指、触摸笔等）触摸红外触摸框表面时，触摸物体会遮挡部分红外线，导致对应位置的红外接收管无法接收到红外线信号。
通过检测哪些红外接收管失去了信号，可以判断触摸物体的位置。
3. 控制电路与触摸检测算法控制电路负责控制红外发射管的发射时序，以及采集红外接收管的信号。
触摸检测算法则根据采集到的信号判断触摸位置，并将位置信息转换为坐标数据输出给主机。
三、红外触摸框的结构组成红外触摸框主要由以下几个部分组成：1. 红外边框：红外边框内嵌有红外发射管和红外接收管，是红外触摸框的核心部件。
2. 触摸屏：触摸屏是用户直接操作的界面，一般采用透光性好的材料制成，如玻璃、亚克力等。
3. 控制电路板：控制电路板负责控制红外发射管的发射时序，采集红外接收管的信号，并进行触摸检测处理。
4. 连接线：连接线将红外触摸框与控制主机连接起来，传输触摸位置和坐标数据。
四、红外触摸框的应用场景红外触摸框广泛应用于各种智能终端、工业控制、多媒体教学等领域。
以下是一些典型的应用场景：1. 智能终端：红外触摸框可用于智能手机、平板电脑等智能终端设备，实现触摸操作和交互。
2. 工业控制：在工业控制领域，红外触摸框可用于操作面板、人机交互界面等，提高操作效率和便捷性。
红外触摸屏原理
一、基本原理介绍红外触摸屏的工作原理是在触摸屏的四周布满红外接收管和红外发射管，这些红外管在触摸屏表面呈一一对应的排列关系，形成一张由红外线布成的光网，当有物体(手指、带手套或任何触摸物体)进入红外光网阻挡住某处的红外线发射接收时，此点横竖两个方向的接收管收到的红外线的强弱就会发生变化，控制器通过了解红外线的接收情况的变化就能知道何处进行了触摸。
如下图所示。
二、构成及工作流程1、构成：红外触摸屏由三部分组成：控制器、发射电路、接收电路。
2、工作流程工作时，控制器中的微处理器（ARM7或其它）控制驱动电路（移位锁存器）依次接通红外发射管并同时通过地址线和数据线来寻址相应的红外接收管。
当有触摸时，手指或其它物就会挡住经过该位置的横竖红外线，微处理器扫描检查时就会发现该受阻得红外线，判断可能有触摸，同时立刻换到另一坐标再扫描，如果再发现另外一轴也有一条红外线受阻，表示发现触摸，并将两个发现阻隔的红外对管位置报告给主机，经过计算判断出触摸点在屏幕的位置。
其控制原理如图1所示。
3、发射电路发射电路由移位锁存器（例如：TI公司的CD74AC164M）、3-TO-8多路输出选择器（例如：TI的74HC238D）、恒流驱动IC（例如美芯的MAX6966 、TI的ULN2803A等）、红外发射二极管等组成。
现以TI公司的CD74AC164M为例介绍发射电路工作流程。
CD74AC164M是一个8 Bit串行输入并行输出的位移锁存器。
微处理器通过IO口控制移位锁存器的时钟以及数据输入端。
扫描时微处理器通过IO端口将CD74AC164M的MR脚置为高电平，则CD74AC 164M会自动把输出脚：Q0置为高电平，然后送入时钟信号：CP ，则在时钟信号的上升期移位锁存器自动将Q0的数据写入到Q1并保存。
在下一个时钟脉冲的上升沿到来时，把Q1的数据写入到Q2并Q1自动清零，其它依次进行。
写入的脉冲会随移位时钟上升沿的到来不断的移位，直到从输出端移出。
红外式和表面声波式触摸屏
3红外式触摸屏3.1 红外检测技术红外线波长为0.76～400um的不可见光，红外线检测技术是利用同一波长的红外发射管，接收管（简称红外对管）的检测方法，只要有物体挡住红外对管间的连线，接收信号就急剧下降，因此红外线可用于检测物体的阻挡。
3.2红外式触摸屏结构及工作原理红外式触摸屏以光束阻断技术为基本原理，结构简单，在屏幕的左边（Y轴）和下边（X 轴）分别装有红外发射管，各自的对边又装有对应的红外接收管，进而形成横竖交错的红外线网。
用户在触摸屏幕时，手指就会挡住经过该位置的横竖两条红外线，因而可以判断出触摸点在屏幕的位置。
当有触摸时，手指或其它物就会挡住经过该位置的横竖红外线，触摸屏扫描时发现并确信有一条红外线受阻后，红灯亮，表示有红外线受阻，可能有触摸，同时立刻换到另一坐标再扫描，如果再发现另外一轴也有一条红外线受阻，黄灯亮，表示发现触摸，并将两个发现阻隔的红外对管位置报告给主机，经过计算判断出触摸点在屏幕的位置3.3 触摸点的计算为了得到准确的触摸点位置，在计算触摸位置时必须排除周围环境光的干扰。
这需通过每对管的阈值来作为判断是否有手指触摸的依据。
该阈值的确定可通过对每对管的“0”态和“1”态时的数据采样来实现。
“0”态，即所有的发射管进行一次；“1”态，即所有发射管逐个点亮，此时的发射管在某一时刻只有一只被点亮，采样得到的是接收管接收对应发射管和环境光的光通量。
触摸位置的计算主要是通过遮挡时与未遮挡时的光强比来得到的。
在判断触摸位置时，可以先确定被遮挡的管子，计算得到触摸点的大致位置。
如被遮挡的是第N根管子，大致位置是Ld，则有：Ld=(N-1)×管子的宽度。
由于手指遮挡时有一定的区域，所有遮挡有两种可能：其一是在被确定的管子的前面；其二是在被确定的管子处。
其示意图如图所示。
为了精确计算，需要计算这两种情况下位置的偏移量∆L1和∆L2，则有L=L d-∆L1+∆L2∆L1=[1-(X N-1-X(N-1)min)/ (X(N-1)max-X(N-1)min)]×管子的宽度∆L2=[1-(X N-X Nmin)/ (X Nmax-X Nmin)]×管子的宽度L是第N根管子被遮挡时的位置；∆L1为手指在被确定的管子前面时的偏移量；∆L2为手指在被确定的管子处时的偏移量；X N为扫描时第N根管子接收到的数据；X Nmax为“1”态时采样第N根管子接收到的数据；X Nmin为“0”态时采样第N根管子接收到的数据。
触摸屏的分类及其原理
触摸屏的分类及其原理通常，触摸屏系统由触摸检测传感部件和触摸屏控制器两部分器件组成。
前者采集用户的触摸信息并传送到控制器，后者通过对接收到的信息进行处理，得到用户的触摸位置，并将位置信息发送给上一层的主机，同时接收主机发送的控制命令并加以执行。
触摸屏的主要分类从技术原理上区分，触摸屏可以分成四个基本种类：红外技术触摸屏、表面声波触摸屏、电阻触摸屏、电容触摸屏。
下面将对以上四种触摸屏技术进行简单的介绍。
1、红外技术触摸屏该触摸屏由安装在触摸屏外框上的红外发射和接收器件构成。
发射器件在屏幕表面形成红外检测网，任何物体都可改变触点的红外线而实现触摸的检测。
红外触摸屏不受电流、电压和静电干扰，适合条件恶劣的工作环境，价格低，安装方便，响应速度快。
红外现在应用开始广泛化了，一般都是用于大型设备，比如电视上主持人的触摸大电视，寿命一般，准确率高，支持多点，透光率最好，最高100%。
2、表面声波触摸屏表面声波是沿介质表面传播的机械波。
此类触摸屏由触摸屏、声波发生器、反射器和声波接收器组成。
其中声波发生器产生一种高频声波跨越屏幕表面，在手指触摸时，触电上的声波被阻止，声波接收器由此确定坐标位置。
表面声波触摸屏不受温度、湿度等环境因素的影响，分辨率极高，有极好的防刮性，使用寿命长，透光率好，没有漂移，表面也不怕划，缺点是怕水和油污，脏了要维护。
3、电阻式触摸屏电阻触摸屏是一块与显示屏表面匹配的多层复合薄膜。
该结构以一层玻璃作为基层，表面涂一层透明的导电层（ITO，氧化铟），上层再覆盖一层防刮的塑料层，它的内表面也涂有一层ITO，四线和八线触摸屏由两层具有相同表面电阻的透明阻性材料组成，五线和七线触摸屏由一个阻性层和一个导电层组成，通常在两层导电层之间有许多细小（小于千分之一英寸）的透明隔离点把它们分隔开。
当触摸屏表面受到的压力（如通过笔尖或手指进行按压）足够大时，顶层与底层之间会产生接触。
所有的电阻式触摸屏都采用分压器原理来产生代表X坐标和Y坐标的电压。
红外触摸介绍
二、产品技术特点
中视同创系列红外触摸框超薄时尚的边框设计可 以与您的显示器完美配合，从而提升整个装置的 外观视觉效果。只需经过简易的安装，您的显示 器会变得更活跃，只需用手指，或一支笔等任何 不透光物体便可以享受人机交互的趣味。
三、安装非常简单
只需将触摸框贴在显示器的表面，或 者将触摸框钳在电视机或显示器的外壳里， 就可以马上让你的设备实现互动功能，给 你带来无限的交互乐趣。
一基本原理红外线触摸屏一般是在显示器屏幕的前面安装一个外框外框里有电路板在xy方向有排布均匀的红外发射管和红外接收管对应形成横竖交叉的红外线矩阵
触摸框图屏幕的前面安装 一个外框，外框里有电路板，在X、Y方向有排布 均匀的红外发射管和红外接收管，对应形成横竖 交叉的红外线矩阵。当有触摸时，手指或其它物 体就会挡住经过该点的横竖红外线，由控制器判 断出触摸点在屏幕的位置（如图示）。
应用领域: · 电视 · 电脑 · 游戏机 · 自助服务机器 · 地图查询机
红外线触摸屏工作原理
红外线触摸屏工作原理
红外线触摸屏是一种常见的触摸输入设备，它广泛应用于智能手机、平板电脑、电视和电脑等电子产品中。
其工作原理基于红外线技术，通过探测被触摸物体对红外线的遮挡来实现触摸输入的功能。
红外线触摸屏的工作原理可以简单分为以下几个步骤：
1. 发射红外线：红外线触摸屏会发射一束红外线，以形成一个红外线的网格。
这个网格可以是水平和垂直的，也可以是斜角的，取决于触摸屏的设计。
2. 接收红外线：触摸屏上有多个红外线接收器，它们位于屏幕的边框上。
当红
外线被触摸物体触摸或遮挡时，会导致某些区域的红外线被阻挡。
3. 检测阻挡：如果红外线被触摸物体遮挡，红外线接收器会接收到较少的红外
线信号，从而触发一个触摸事件。
4. 位置计算：通过计算被触摸物体遮挡的红外线信号的位置，可以确定触摸的
位置坐标。
触摸屏控制器会分析接收到的红外线信号，并将其转化为屏幕上的具体触摸位置。
通过以上的工作原理，红外线触摸屏能够准确地检测触摸输入，并将其转化为
相应的指令或操作。
由于红外线触摸屏无需直接接触，可以实现防尘、防水等功能，因此在许多场景中被广泛应用。
总的来说，红外线触摸屏的工作原理基于红外线信号的发射与接收，通过检测
红外线的遮挡来实现触摸输入的功能。
它在现代电子产品中扮演着重要的角色，为用户提供了便捷的操作方式。
红外触摸屏的原理简述
红外触摸屏的原理简述红外触摸屏技术是在屏幕四周安装红外发射管和红外接收管，形成红外光矩阵，然后分别在横、竖两个方向上不断的扫描并探测，当触摸物阻挡红外光时进行位置判断的坐标定位技术。
一般是在显示器的前而安装一个电路板框架，在电路板上四边安装对应红外发射管和红外接收管，如下图所示，白色的是红外发射管，黑色的是红外接收管，通过电路驱动红外发射管发出红外光，位置相对的接收管接收红外光信号。
用户在触摸屏幕时，手指就会挡住经过该位置的横竖方向的外线，光信号的改变引起光电探测电路输出的电信号发生变化，通过对电信号处理可以对触摸点在屏幕的位置进行定位。
任何对红外光不透明的触摸物体都可阻断红外线实现触摸定位。
本文由红外线供应网提供红外触摸屏的原理是在屏幕四边放置红外发射管和红外接收管，微处理器控制驱动电路依次接通红外发射管并检查相应的红外接收管，以形成横坚交叉的红外光阵列，得到定位的信息。
本论文中以Philips公司的ARM7芯片LPC2132为微处理器，通过对移位锁存器74HC595的控制对红外发射管的逐个扫描，同时微处理器通过12C总线寻址每个相应的红外接收管，得到相应的光强值。
微处理器根据接收到的被遮挡前后的光强信号得到触摸的位置信息，并通过串口将该信息传送给主机。
控制方式如下图所示：微处理器电路：微处理器在红外触摸屏硬件系统中起着核心的作用:1、完成对红外发射电路的驱动;2、完成对红外接收电路的驱动;3、完成对是否被触摸的判断以及触摸位置信息的计算;4、将触摸位置信息通过中P1传送给主机;5、调试整个程序的运行。
本论文中采用Philips公司的ARM7芯片LPC2132作为微处理器。
该芯片是基于一个支持实时仿真和嵌入式跟踪的32/16位ARM7TDMI微控制器，并带有64kB的嵌入的高速Flash 存储器。
具有EmbeddedICE-RT和嵌入式跟踪接口，可实时调试；多个串行接口，包括2个16C550工业标准DART，2个高速I2C接口SP1;多个32位定时器、1个10位8路ADC, 10位DAC，PWM通道和47个GP10以及多达9个边沿或电平触发的外部中断。
红外、电磁、电容三大触控技术，商显领域会议平板触摸屏分析
红外、电磁、电容三大触控技术，商显领域会议平板触摸屏分析在日常生活中，我们经常会接触到各种类型的触摸屏幕，从个人消费端的手机，再到生活和工作的电脑，再到家用的电视机，以及各种应用场景的商用显示屏等等。
我们知道，在一线的智能会议平板品牌中，如达芬奇的Davinci Board会议平板，低、中、高版本的会议平板都分别采用了红外触控技术、红外+电磁双触控技术、电磁+电容双触控技术等三种触控技术。
那么，这些不同的触控技术原理是怎样的？又都有哪些区别呢？一、红外式触摸屏代表产品自助查询机红外触摸屏分为红外对管触摸屏和红外成像触摸屏（俗称光学触摸屏）。
红外对管触摸屏的四边排布了红外发射管和红外接收管，一一对应形成了横竖交叉的红外线矩阵。
用户在触摸屏幕时，触摸物体会挡住经过该位置的横竖两条红外线，继而控制器通过计算即可判断出触摸点的位置。
红外成像触摸屏就是在两个角上安装摄像头和红外线发射灯，由红外线发射灯发出的光线，通过四边的反光膜反射回来的光线，再由摄像头接收反回的光线信息，形成一个光网模式。
用户在触摸屏幕时，触摸物体会挡住经过该位置的光线，导致光网阻断，控制器通过运算即可判断触摸点的位置。
红外式触摸屏也同样不受电流、电压和静电干扰，适宜于多种恶劣的环境。
其主要优点是价格低廉、安装方便，稳定性优，使用寿命长（理论点击次数无限），透光率高（达95%），能保持清晰透亮的图像，无漂移，免驱免校准，即插即用。
二、电磁式触摸屏代表产品电子阅读器电磁式触摸屏的基本原理是依靠电磁笔和感应器在操作过程中产生的磁场变化来进行判别，电磁笔为讯号发射端(transceiver)，天线板为讯号接收端(receiver)，当接近感应时磁通量发生变化，继而由运算定义位置点。
电磁式触摸屏成本较高，透光率和解析度高，拥有Z轴感应能力，反应灵敏，无需触碰即可触控，适合用来绘图和手写辨识等等。
手写识别功能，加上电磁触控笔的高精度，非常适合在文字缝隙里划线、批注、记事等，这就是主流电子阅读器和达芬奇等的中高端版会议平板采用它的主要原因。
红外触摸屏的原理简述
红外线发射器
作用：发出红外线，用于检测触摸 数量：通常有多个发射器，覆盖整个屏幕 位置：通常位于屏幕的四周或四角 特点：能够透过透明玻璃等材料，实现多点触控功能
接收器与控制器
接收器：接收来自红外发射器的信号，并将其转换为电信号 控制器：处理接收到的电信号，识别触摸位置并输出相应的指令
触摸屏表面材料
适用场景与改进方向
适用场景：适用于各种需要触摸屏交互的场景，如手机、平板电脑、自助终端等。
优势：非接触式操作，响应速度快，不受环境光影响，可在各种环境下稳定工作。
局限性：成本较高，容易受到高温、潮湿等环境因素的影响，需要定期维护和校准。 改进方向：研发更高效的红外光源，提高红外触摸屏的稳定性和可靠性，降低成本， 拓展应用领域。
局限性
成本高：红外触摸屏的制造成本较高，导致其售价相对较高。
精度要求高：红外触摸屏的精度要求非常高，如果精度达不到要求，会影 响用户体验。
受环境影响较大：红外触摸屏容易受到环境光、电磁干扰等因素的影响， 导致触摸不准确。
无法实现多点触控：红外触摸屏无法实现多点触控，限制了其在一些应用 场景的使用。
Part One
红外触摸屏的基本 原理
红外线发射与接收
红外线发射器发出光线，穿透屏幕上的玻璃或亚克力面板 当手指或其他物体阻挡光线时，光感组件检测到变化并转换为坐标信息 控制器处理坐标信息并识别触摸位置 显示器根据控制器指令更新显示内容
触摸屏表面与坐标定位
红外线照射到触摸屏表面
反射回接收器
计算反射时间确定触摸位 置
触摸屏响应速度
红外触摸屏的响应速度取决于多个因素，如红外线的发射和接收时间、处理器的速度等。 一般来说，红外触摸屏的响应速度较快，能够满足大多数应用的需求。 红外触摸屏的响应速度可以通过技术手段进行优化，如提高处理器的速度、优化软件算法等。 在实际应用中，需要根据具体需求选择适合的触摸屏，以满足响应速度的要求。
红外线 多点触摸 原理
红外线多点触摸原理
红外线多点触摸原理是基于红外线技术实现的多点触控交互方式。
其基本原理如下：
1. 红外线发射器和接收器：在多点触摸设备中，通常会安装多个红外线发射器和接收器。
发射器会发出红外线信号，而接收器则用于接收这些信号。
2. 手指触摸检测：当手指或其他物体触摸到屏幕时，它们会阻挡和反射部分红外线信号。
接收器会检测到这些被阻挡或反射的信号，并确定触摸点的位置。
3. 多点触摸识别：通过多个发射器和接收器的组合，可以同时检测到多个触摸点。
设备会通过分析接收到的红外线信号，确定每个触摸点的位置和动作。
4. 触摸处理和响应：一旦设备识别到多点触摸的动作，它会将这些信息传递给操作系统或应用程序。
操作系统或应用程序会根据触摸点的位置、数量和动作，进行相应的处理和响应，例如执行相应的操作、显示相应的内容等。
红外线多点触摸原理的优点包括响应速度快、抗干扰能力强、成本相对较低等。
它常用于电子设备、触摸屏显示器、游戏机等领域，为用户提供更加直观和便捷的多点触控交互体验。
需要注意的是，具体的实现方式可能因设备和技术而有所差异，但基本原理是相似的。
随着技术的不断发展，多点触摸技术也在不断演进和改进。
红外触摸屏工作原理
红外触摸屏工作原理
红外触摸屏是一种常见的触摸屏技术，它基于红外线传感器来实现屏幕的触控功能。
其工作原理可以简单概括为以下几个步骤：
1. 红外发射器发射红外线：红外触摸屏上方会布置多个红外发射器，这些发射器会发射红外线。
2. 红外线传播：红外线会沿着屏幕表面传播，形成一个红外线阵列。
3. 红外线接收器接收红外线：在屏幕另一侧，也就是屏幕底部布置了对应的红外线接收器。
4. 红外线受阻：当有物体（如手指）触摸到屏幕表面时，来自发射器的红外线会被遮挡或散射，无法到达接收器。
5. 接收器感应到红外线变化：被遮挡的红外线无法到达接收器，因此接收器会感应到红外线的变化。
6. 信号处理：接收器将感应到的红外线变化转化为电信号，通常采用信号处理电路对电信号进行放大和整形处理。
7. 数据传输：经过信号处理的电信号会传输给计算机或控制器，以识别并处理触摸事件。
8. 触摸位置计算：计算机或控制器根据接收到的信号，通过比
较不同接收器接收到的红外线变化情况，可以计算出触摸的位置。
9. 触摸事件的响应：计算机或控制器将触摸事件的位置信息传输给显示设备，从而实现对触摸的响应和相应操作。
红外触摸屏的工作原理主要依赖于红外线的传输和接收，在触摸时，红外线的遮挡或散射会导致接收器感应到的红外线变化，通过对这些变化的处理和分析，可以准确地确定触摸的位置。
这种触摸屏技术在许多消费电子产品和工业设备中得到了广泛应用。
红外线式触摸屏简介
红外线式触摸屏简介红外线式触摸屏简介红外线式触摸屏由装在触摸屏外框上的红外线发射与接收感测元件构成，在屏幕表面上，形成红外线探测网，任何触摸物体可改变触点上的红外线而实现触摸屏操作。
优点红外触摸屏不受电流、电压和静电干扰，适宜某些恶劣的环境条件。
其主要优点是价格低廉、安装方便、不需要卡或其它任何控制器，可以用在各档次的计算机上。
缺点由于没有电容充放电过程，响应速度比电容式快，但分辨率较低。
原理红外线触摸屏原理很简单，只是在显示器上加上光点距架框，无需在屏幕表面加上涂层或接驳控制器。
光点距架框的四边排列了红外线发射管及接收管，在屏幕表面形成一个红外线网。
以手指触摸屏幕某一点，便会挡住经过该位置的横竖两条红外线，计算机便可即时算出触摸点位置。
因为红外触摸屏不受电流、电压和静电干扰，所以适宜某些恶劣的环境条件。
其主要优点是价格低廉、安装方便、不需要卡或其它任何控制器，可以用在各档次的计算机上。
不过，由于只是在普通屏幕增加了框架，在使用过程中架框四周的红外线发射管及接收管很容易损坏。
红外触摸屏是利用X、Y 方向上密布的红外线矩阵来检测并定位用户的触摸。
红外触摸屏在显示器的前面安装一个电路板外框，电路板在屏幕四边排布红外发射管和红外接收管，一一对应形成横竖交叉的红外线矩阵。
用户在触摸屏幕时，手指就会挡住经过该位置的横竖两条红外线，因而可以判断出触摸点在屏幕的位置。
任何触摸物体都可改变触点上的红外线而实现触摸屏操作。
早期观念上，红外触摸屏存在分辨率低、触摸方式受限制和易受环境干扰而误动作等技术上的局限，因而一度淡出过市场。
此后第二代红外屏部分解决了抗光干扰的问题，第三代和第四代在提升分辨率和稳定性能上亦有所改进，但都没有在关键指标或综合性能上有质的飞跃。
但是，了解触摸屏技术的人都知道，红外触摸屏不受。
红外线技术触摸屏
红外线技术触摸屏（1）基本原理红外线触摸屏，一般是在显示器屏幕的前面安装一个外框，外框里有电路板，在X、Y方向有排布均匀的红外发射管和红外接收管，--对应形成横竖交叉的红外线矩阵。
当有触摸时，手指或其它物体就会挡住经过该点的横竖红外线，由控制器判断出触摸点在屏幕的位置（如图示）。
以下是触摸屏的原理图红外触摸屏可用手指、笔或任何能阻挡光线的物体来触摸。
红外触摸屏赖以工作的红外光栅矩阵显然要求在同一平面上，因此，红外屏真正感应的触摸的工作面距离显示器屏幕有一定的间隔，在球面显示器上使用尤其明显。
（2）红外屏技术剖析★红外屏控制器大多数红外触摸屏的控制器直接设置在框架中的电路板上，也有的红外触摸屏把控制器设计在单独的小盒中，控制器通过键盘接口或者串行口直接与主机通信，走键盘接口的红外触摸屏用户甚至可以直接读取键盘口发来的触摸屏数据而无需任何驱动程序。
★红外屏的分辨率红外触摸屏的物理分辨率由框架中能容纳的红外管数目决定，因此分辨率较低，过去市场上主要为32*32、40*32等，最大可达50*40，软件倍增后可达99*79。
现在红外屏的分辨率已有较大提高，最大分辨率可达到1000*720左右。
★技术剖析红外触摸屏靠多对红外发射和接收管来工作，红外管的性能和寿命都比较可靠，任何阻挡光线的物体都可用来作触摸物，不过红外线触摸屏使用传感器数目将近100对或更多，并且共用外围电路，这就要求传感器不仅本身性能好，还要求将近100对（或更多）的红外二极管"光-电阻特性"和"结电容"都保持一致。
实际应用中，万一有哪一对出现故障，可以在上电自检过程中发现并在此后加以忽略，靠邻近的红外线代替，由于每一对红外线?quot;监管"约6mm左右（或更窄）的窄带，而手指通常在15mm左右粗细，用户是察觉不到的。
但如果生产过程中没有对红外发射管进行老化测试，没有很好的质量管理体系，将近100对（或更多）的传感器，很快就不是一对两对"掉队"的问题了，总体寿命也就难以保证。
红外触摸框 工作原理-概述说明以及解释
红外触摸框工作原理-概述说明以及解释1.引言1.1 概述概述部分的内容可以介绍红外触摸框的基本信息和使用领域。
红外触摸框是一种采用红外射线技术的触摸设备，可以实现通过触摸屏与电子设备进行交互操作。
红外触摸框由红外传感器、红外发射器和控制电路等组成，其主要原理是利用红外线的反射和传导特性来感应人体触摸动作。
红外触摸框的工作原理是通过发射红外光束，并在触摸屏表面形成一个红外光网状网格。
当触摸屏表面被触摸时，触摸点会产生阻挡光线的现象，被阻挡的光线会被红外传感器接收到。
根据接收到的红外光信号的变化情况，可以确定触摸点的位置和操作。
红外触摸框具有灵敏度高、可靠性好、反应速度快等特点。
它广泛应用于信息查询机器、自助售货机、多媒体展示系统等领域中。
同时，红外触摸框也因其无需物理接触、易于清洁、可以适用于各种环境等特点，成为现代交互设备中重要的一种选择。
本文将重点探讨红外触摸框的工作原理，通过对其基本原理和工作原理的分析，帮助读者更好地了解与应用红外触摸框。
1.2 文章结构文章结构部分主要介绍了本篇文章的整体结构和各个章节的内容安排。
本文按照如下结构进行撰写：1. 引言部分：在引言部分中，首先对红外触摸框的概述进行说明，包括其定义、功能和应用范围等内容。
然后介绍文章的结构，即各个章节的内容安排，以及本文的目的。
2. 正文部分：正文部分包括了红外触摸框的基本原理和工作原理。
2.1 红外触摸框的基本原理：这一部分会详细介绍红外触摸框的基本原理，包括红外光源、红外光电二极管和反射板等关键组成部分的作用和工作原理。
同时，也会说明红外触摸框的工作原理是基于红外光的反射和接收来实现的。
2.2 红外触摸框的工作原理：在这一部分中，会详细描述红外触摸框的工作原理，包括当用户触摸屏幕时，红外光在接触处的反射情况发生变化，红外光电二极管接收到的信号也会出现相应的变化。
通过分析和处理这些变化信号，可以确定用户的触摸位置。
3. 结论部分：在结论部分，首先对文章进行总结，概括了红外触摸框的基本原理和工作原理。
触摸屏原理之红外线式触摸屏
触摸屏原理之红外线式触摸屏
来源：智能手机推荐
触摸屏原理之红外线式触摸屏
红外线触摸屏工作原理

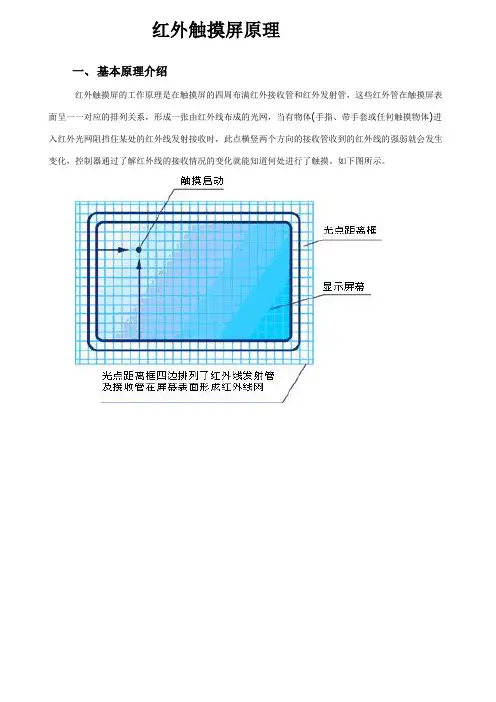

红外触摸屏是利用X、Y方向上密布的红外线矩阵来检测并定位用户的触摸。

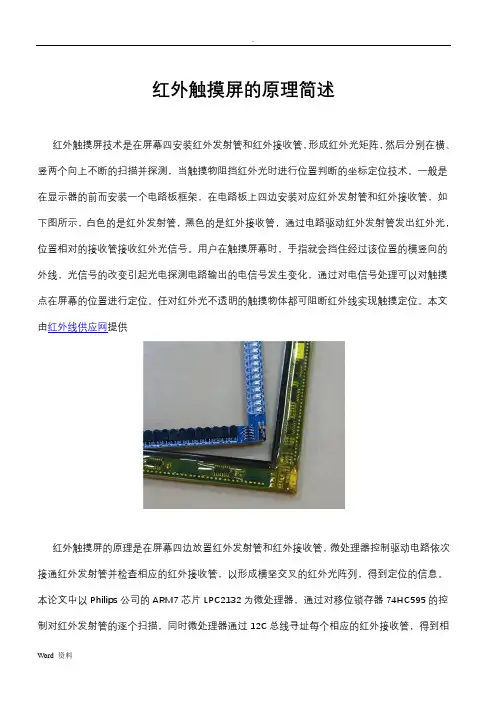

通常红外触摸屏在显示器的前面安装一个外框，靠藏在外框中的电路板在屏幕四边排布红外发射管和红外接收管，一一对应形成横竖交叉的红外线矩阵。
用户在触摸屏幕时，手指就会挡住经过该位置的横竖两条红外线，因而可以判断出触摸点在屏幕的位置。
红外线触摸屏特点
外触摸屏的主要缺点是因依靠红外光线工作而对光照环境因素比较敏感，在光照变化较大时会误判甚至死机。
国内第二代抗光干扰型的红外触摸屏推出后，第二代红外触摸屏已经较好的克服了这个弱点，但红外触摸屏毕竟是通过红外光线工作，只能承受有限的光干扰，因此在使用环境上有一定的限制。
红外触摸屏另外一个主要缺点是框架：它不美观豪华，破坏显示器原来的外形；它要求框架内侧是红外滤色片；此外，这个框架不可能结实，根据返修情况看，红外触摸屏的框架最容易遭到破坏。
红外线触摸屏安装
安装红外触摸屏的方法非常简单，只要用胶或双面胶将这个框架固定在显示器前面即可。
大多数红外触摸屏的控制器直接设计在藏在框架中的电路板上，也有红外触摸屏把控制器设计在单独的小盒中。
控制器通过键盘接口或者串行口直接与主机通信，走键盘接口的红外触摸屏用户甚至可以直接读取键盘口发来的触摸屏数据而无需任何驱动程序。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
红外线扫描技术触摸屏结构及原理
红外线扫描技术触摸屏结构及原理
红外线扫描金术触摸屏简称红外屏。
1.结构在触摸屏的四周布满红外接收管和红外发射管，这些红外管在触摸屏的表面排列呈一一对应的位置关系，形成一张由红外线布成的网。
目前，红外屏分为有玻璃和无玻璃两种，大多数红外屏是有玻璃的，在LCD显示器上安装红外屏必须是有玻璃的。
2.工作原理当有物本（如手指）进入红外网阻挡住某处的红外线发射接收时，此点的横竖两个方向的接收红外管接收到的红外线的强弱就会发生变化，设备通过了解红外线的接收情况的变化就能知道何处进行了触摸。
通过对硬件的设计和软件的编程，可以对各点数椐进行插值计算，当算法比较合适时，红外屏能够达到较高的分辨率；并且由于红外屏本身的工作原理，在使用红外屏时，可以做到无压力（指触摸体对触摸屏本身施加的压工作时的同一瞬间里，只有一对红外管（指物理位置相对应的一只发射管和一只接收管）在进行数据工作，电路通过对红外管高频率的数据采集来达到迅速反应的效果。
但由于红外线本身的特点，红外屏目前只能做成纯平的触摸屏。
图2-22红外线扫描技术触摸屏的工作原理。
