电力监控使用说明
综合电力监控仪EX8+使用手册
⑧安装卡子
安装时，用卡子来挤紧盘面，固定仪表
机械尺寸(mm)
力创科技:专业测控产品与系统合作商
图3.2 EX8的机械尺寸
2. 安装方法
合适的环境条件是仪表正常工作的前提条件。安装环境必须满足指定的温度、湿度和 位置要求。否则会导致仪表损坏。 环境 在安装EX8仪表之前，请您观察所要安装的位置周围的环境，并确认符合以下条件。 温度 EX8允许的工作环境温度为-20℃～70℃，这满足一般用户的使用要求，如果您有更宽温度范围的 要求，请洽询制造工厂。设备长时间的工作在非常高或非常低的温度下，会对使用寿命产生不利的影 响，这一点请您注意。 EX8允许的保存温度范围是-40℃～85℃。 湿度 EX8允许的环境湿度范围为5%～95%（不结露）。 位置 EX8仪表应当安装于干燥、无粉尘处，并避免置于热源、辐射源、强干扰源的周围。 安装步骤 EX8仪表一般被安装于开关柜盘面之上。 1. 首先，在欲安装仪表的盘面上开出正方型的安装孔。开口尺寸见下图：单位(mm)
能量与需量 四象限有功电度：Import, Export, Total, Net 四象限无功电度：Import，Export，Total，Net 有功、无功、容量需量
数据统计
电力质量分析
力创科技:专业测控产品与系统合作商
多项实时测量数据的最大值（带时间标签） 多项实时测量数据的最小值（带时间标签） 各种需量峰值
通过按键轻松翻阅，需设置的各参数既可通过面板按键进行设置，亦可由通讯口写入。设定之参数存 于非易失性EEPROM中，即使掉电也不会丢失。液晶显示器带有背光支持，以帮助您在光线差的环境下 使用，背光的点亮方式也可以有多种选择。
接线灵活方便 无论是高压系统还是低压系统，也无论是三相三线还是三相四线，也无论电压和电流通道的元件
ABB M1M 电力智能监控仪表 Modbus 手册说明书
通信协议Modbus手册M1M 电力智能监控仪表目录1. Modbus 通信协议概述 (1)1.1. Modbus-RTU (1)1.1.1. 概述 (1)1.1.2. 线拓扑 (1)1.1.3. 线序 (1)1.1.4. 推荐线缆 (2)1.2. Modbus-TCP/IP (2)1.2.1. 概述 (2)1.2.2. 线拓扑 (2)1.2.3. 推荐线缆 (2)2. Modbus传输格式 (4)2.1. 字节格式 (4)2.2. 数据帧格式 (4)2.2.1. Modbus-RTU数据帧格式 (4)2.2.2. Modbus-TCP/IP数据帧格式 (5)2.3. 功能码03H帧格式 (5)2.4. 功能码10H帧格式 (5)2.5. 错误帧格式 (5)3. M1M寄存器读写 (7)3.1. 内容说明 (7)3.2. 电能 (7)3.3. 实时数据 (8)3.4. 平均值、最大值和最小值 (9)3.5. 电力质量 (12)3.6. IO口状态 (13)3.7. 设备信息 (13)3.8. 时间日期 (14)3.9. 电流和电压互感器变比、接线方式 (15)3.10. Modbus-RTU通信参数 (16)3.11. Modbus-TCP/IP通信参数 (17)3.12. 无小数点的功率 (18)1.Modbus 通信协议概述M1M产品使用标准的Modbus-RTU或Modbus-TCP/IP通信协议。
Modbus协议在Modbus应用协议规范中有完整定义，具体可以参考Modbus官网（https:///specs.php）。
本文档主要说明M1M系列电表的通信协议，如果想了解ABB其他系列电表通信协议，请查阅相关电表的Modbus通信手册。
1.1.Modbus-RTU1.1.1.概述Modbus-RTU 通讯协议是比较常用的一种通讯协议，主从应答式连接（半双工），三线制（差分信号A、B 以及公共端C）。
006-力控电力监控组态软件FCPower电力系统使用指南
9
图2.3.3.2 电站系统微机网络图显示
装置工况图
画面调用 该画面为“微机网络工况图”的子画面，选择微机网络工况显示后。
画面说明 微机装置工况图主要显示FCPower7.1系统中通讯网络中的FCPower7.1系列保护监控装 置现场实时信息、包括各装置的型号、编号、动作信号等实时信息。
画面说明 电流棒形图显示变电站中，线路各相电流的大小和占其额定电流的百分比例情况。运 行人员可以通过此图，直观地实时掌握所有监测线路各相电流的平衡情况和当前负荷大 小，主图区上方为电流占额定电流百分比棒状条形图，其中A、B、C三相电流用红、黄、 绿三色区分显示。根据FCPower7.1系统硬件CT装置情况，有的线路仅显示A、C两相电流， 主图区下方为线路各相电流的实际工程值，单位为安培<A>。
5
图2.3.1 电站主接线图显示
潮流分布图
电站潮流图分布是FCPower7.1系统显示中重要的常用基本功能画面之一，无论综合自 动化系统结构如何，均有此选项。
画面调用 选中主菜单菜单选项中的“电站潮流”选项，可在主图区显示该电站潮流分布图。若 系统包括多个电站潮流分布图，可以在菜单中分别对其进行定义调用。
历史曲线
画面调用 在主菜单主菜单上选择“历史曲线”按键后，在主图区可推出“历史曲线”功能主画 面。
画面说明 “历史曲线”显示变电站中模拟量一天24小时内的变化趋势，对于监测电力系统稳态 运行过程十分重要，在主画面中，横坐标为24小时时间轴，纵坐标为相关电量的幅值坐 标，曲线左上方日期为当前显示曲线的时间，双击曲线可以选择某一段时间内的曲线,并可 以进行坐标轴比例进行选择。画面左上角的下拉框可以进行曲线选择。

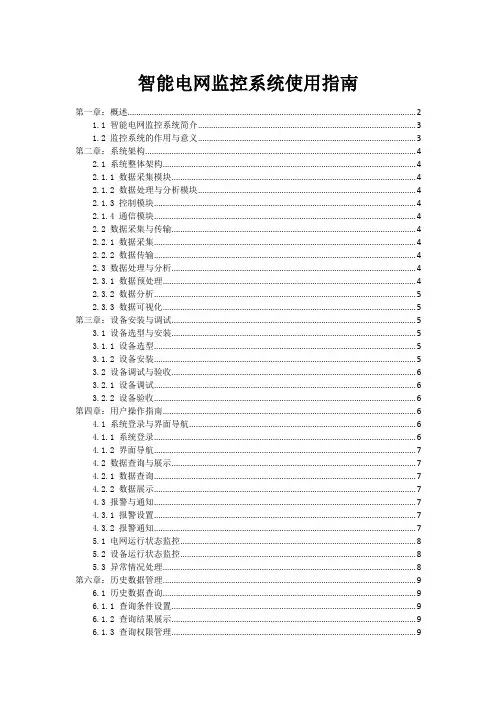

智能电网监控系统使用指南
智能电网监控系统使用指南第一章：概述 (2)1.1 智能电网监控系统简介 (3)1.2 监控系统的作用与意义 (3)第二章：系统架构 (4)2.1 系统整体架构 (4)2.1.1 数据采集模块 (4)2.1.2 数据处理与分析模块 (4)2.1.3 控制模块 (4)2.1.4 通信模块 (4)2.2 数据采集与传输 (4)2.2.1 数据采集 (4)2.2.2 数据传输 (4)2.3 数据处理与分析 (4)2.3.1 数据预处理 (4)2.3.2 数据分析 (5)2.3.3 数据可视化 (5)第三章：设备安装与调试 (5)3.1 设备选型与安装 (5)3.1.1 设备选型 (5)3.1.2 设备安装 (5)3.2 设备调试与验收 (6)3.2.1 设备调试 (6)3.2.2 设备验收 (6)第四章：用户操作指南 (6)4.1 系统登录与界面导航 (6)4.1.1 系统登录 (6)4.1.2 界面导航 (7)4.2 数据查询与展示 (7)4.2.1 数据查询 (7)4.2.2 数据展示 (7)4.3 报警与通知 (7)4.3.1 报警设置 (7)4.3.2 报警通知 (7)5.1 电网运行状态监控 (8)5.2 设备运行状态监控 (8)5.3 异常情况处理 (8)第六章：历史数据管理 (9)6.1 历史数据查询 (9)6.1.1 查询条件设置 (9)6.1.2 查询结果展示 (9)6.1.3 查询权限管理 (9)6.2 数据统计与分析 (9)6.2.1 数据统计 (9)6.2.2 数据分析 (10)6.2.3 分析报告 (10)6.3 数据导出与备份 (10)6.3.1 数据导出 (10)6.3.2 数据备份 (10)6.3.3 备份策略制定 (10)第七章：系统维护与管理 (10)7.1 系统升级与维护 (10)7.1.1 系统升级 (10)7.1.2 系统维护 (11)7.2 用户权限管理 (11)7.2.1 用户分类 (11)7.2.2 权限设置 (11)7.2.3 权限管理工具 (12)7.3 系统日志管理 (12)7.3.1 日志类型 (12)7.3.2 日志文件 (12)7.3.3 日志管理工具 (13)第八章：故障诊断与处理 (13)8.1 故障诊断方法 (13)8.2 故障处理流程 (13)8.3 常见故障解决方案 (14)第九章：安全防护 (14)9.1 系统安全策略 (14)9.2 数据安全保护 (15)9.3 网络安全防护 (15)第十章：节能优化 (16)10.1 节能措施 (16)10.2 节能数据分析 (16)10.3 节能效果评估 (16)第十一章：智能应用 (17)11.1 预测性维护 (17)11.2 人工智能算法应用 (17)11.3 无人值守 (17)第十二章：附录 (18)12.1 常见问题解答 (18)12.2 技术支持与联系方式 (18)12.3 系统版本更新说明 (18)第一章：概述1.1 智能电网监控系统简介智能电网监控系统是基于现代信息技术、通信技术、自动化技术等多种技术手段，对电网运行状态进行实时监测、分析、控制和管理的系统。

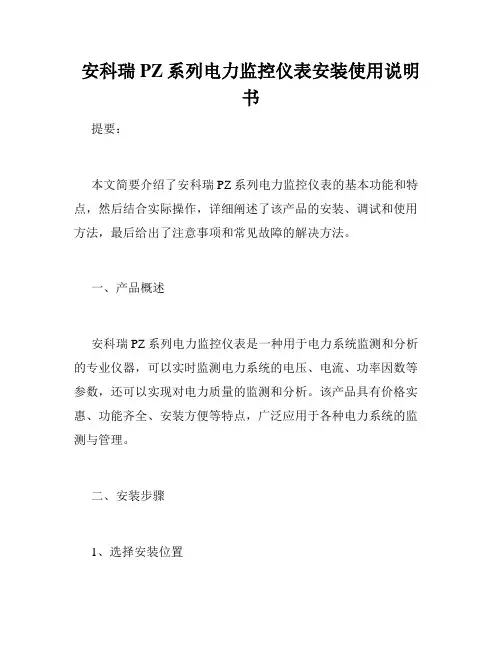

安科瑞PZ系列电力监控仪表安装使用说明书
安科瑞PZ系列电力监控仪表安装使用说明书提要：本文简要介绍了安科瑞PZ系列电力监控仪表的基本功能和特点，然后结合实际操作，详细阐述了该产品的安装、调试和使用方法，最后给出了注意事项和常见故障的解决方法。
一、产品概述安科瑞PZ系列电力监控仪表是一种用于电力系统监测和分析的专业仪器，可以实时监测电力系统的电压、电流、功率因数等参数，还可以实现对电力质量的监测和分析。
该产品具有价格实惠、功能齐全、安装方便等特点，广泛应用于各种电力系统的监测与管理。
二、安装步骤1、选择安装位置安装位置应该选择在电源系统的主干线上，即进入变压器前的主线或其他较大电流的支路上。
安装位置还应满足以下条件：（1）位置空旷，通风良好；（2）安装处应避免受振动、冲击、湿度等环境因素的影响；（3）应保证与相邻设备之间有足够的安全距离。
2、安装电源线将电源线插入仪表接口，注意极性，然后将仪表的另一端连接到电源插座上。
3、安装电流互感器将电流互感器安装在所选取的电缆上，周围不应存在易导致误差的磁性或电感性物体。
并使用扳手拧紧安装螺丝。
4、安装电压互感器将电压互感器安装在线路上，电压互感器的一端连接到电位器上，另一端与测试仪上的U1、U2端相连。
三、调试方法1、电流校准在单相接线模式下，将电流互感器安装在所需测量的长度处，调节仪器上的校准电位器，使仪器上显示的电流值达到实际电流值。
2、电压校准电压测量值可通过电源接线来自动修正，也可手动校准。
电压校准时，将测试仪连接到220V的市电上，调整仪器上的电压校准旋钮，使仪器显示的电压值与实际值相等。
3、功率测量校准调整功率校准旋钮，使测量的功率值与实际值相等。
四、使用方法1、启动与关闭打开仪表开关，仪表亮灯。
关闭时，先按“关闭”键使仪表灯熄灭，然后切断电源。
2、参数测量参数测量前，必须先进行电源及校准检查。
在测量时，确保仪表正常工作且上下限报警设置合理；通常建议定时检查仪器，保障仪表的精度与正常工作。
GR100-NEW智能电力监控表说明书
7
智能电力监控仪表 4 基本操作
GR100-NEW
4．1 开机
所有安装接线完毕并检查无误后，便可通电开机。GR100-NEW电力监控仪首先进入电压测量组显示模式，但由于装置的 PT、CT变比等参数可能尚未整定好，此时显示的值可能不正确。以下章节将介绍如何利用前面板按键来整定常用的参数。
3．2 通讯功能
GR100-NEW自带RS-485通讯口，采用标准的MODBUS通讯协议，通过通讯口，可以查询全部的测量监控信息、动作逻辑整 定参数、SOE事件；通过通讯口，来设置各种参数。具体报文及格式单独提供。
3．3 开出、开入功能
3．3.1 输出（DO1～DO4）
GR100-NEW 有四个继电器。 继电器输出模式为脉冲模式或电平方式，脉冲方式下脉宽可整定。 通过液晶显示或通讯可以观测到继电器输出的实时状态。继电器事件将记入 SOE，事件分辨率 1ms。
1．2 功能介绍
GR100-NEW智能电力监控仪表具有下述功能： ●利用直接交流采样技术实现全电量测量，测量值既可以就地在大屏幕LCD面板上显示，也可远传至监控主机。 ●具有11个开关量输入和5个继电器接点输出回路。其中开关量输入可以接入无源的状态量干节点，用于监视外部开关 量的变位；继电器接点输出用于实现越限报警输出和控制输出，输入和输出接点的状态可以在装置界面上观察。 ●可存贮记录最近发生的64个事件（事件类型，发生时间），可通过通讯读取分析。(注：事件记录为可选功能，事件 数量可扩展)。 ●具有高达31次谐波分析功能和电能质量分析功能（可选功能），可充分用于电能质量分析场合。 ●具有灵活而又功能强大的定值越限设置系统，能同时启动多个模拟定值通道和逻辑定值通道。 ●可选配电能脉冲输出功能，电能计量更准确。（可选功能） ●可选配4-20mA模拟量变送输出功能，可方便接入DCS系统中，也可以选择4-20mA模拟量输入测量功能。（可选功能） ●可以在操作面板按键上选择直接动作继电器（可选功能） ●具有远方通讯功能。通过自带 RS-485通讯接口或RS-232通讯接口（标准MODBUS规约），可以将测控信息、开关量状 态和变位信息、SOE事件内容、越限定值参数设置，上传至后台监控主机，实现远方的集中管理和监控。 ●体积小而功能强大,实现上述功能无需扩展模块, 安装在狭小的空间内也能游刃有余，其多样的功能配置给用户提供 灵活的选择。 ●安装方式可以选择屏上一体式开孔安装、分体式导轨安装、分体式平面螺丝安装等方式。
GR100-NEW智能电力监控表说明书
4
智能电力监控仪表 3 3．1 功能原理说明 功能描述 装置自检功能
GR100-NEW
3．1.1.1
上电时，装置对参数定值检查，判断是否越界，并自动调整为定值的上限或下限。 3．1.2 测量功能 相电压（Ua、Ub、Uc）、线电压（Uab、Ubc、Uca）、零序电压（Un可选） 相电流（Ia、Ib、Ic）、零序电流（3I0） 有功功率（kWa、kWb、kWc）、无功功率（kVARa、kVARb、kVARc）、视在功率（kVAa、kVAb、kVAc） 功率因数（Cosφa、Cosφb、Cosφc）、功率因数均值（Cosφ） 总有功功率（kW）、总无功功率（kVAR）、总视在功率（kVA） 频率（f） 谐波电压（总畸变率、奇次畸变率、偶次畸变率，最高31次分次谐波） 谐波电流（总畸变率、奇次畸变率、偶次畸变率，最高31次分次谐波） (注：谐波分析功能为可选功能，) 电能（kWh、kVarh） 3．1.3 通讯功能 GR100-NEW自带RS-485通信口，采用标准的MODBUS通讯协议，通过通讯口，可以查询全部的测量监控信息、动作逻辑整 定、SOE事件。具体报文及格式单独提供。 3．2 开出、开入功能
日期、时间等数据。 “ STA” ： 可 用 于 选 择 直 接 控 制 3 号 继 电 器 “ STB” ： 可 用 于 选 择 直 接 控 制 4 号 继 电 器 “ SET” ： 进 入 编 程 模 式 或 确 认 按 键 “ RST” ： 返 回 上 一 级 菜 单 或 长 按 复 归 锁 存 继 电 器 4．4 显示内容说明 电压电流测量组，测量组，功率系统测量组用前四排数据显示。电度测量组用第五排数据显示。显示项内 容及符号见下表。 第一排显示 第二排显示 第三排显示 屏1 A 相电压 B 相电压 C 相电压 屏2 ab 线 电 压 bc 线 电 压 ca 线 电 压 屏3 A 相谐波电压 B 相谐波电压 C 相谐波电压 屏4 A 相电流 B 相电流 C 相电流 屏5 A 相谐波电流 B 相谐波电流 C 相谐波电流 屏6 频率 平均相电压 平均电流 系统测量组 屏7 A 相有功功率 B 相有功功率 C 相有功功率 （ SYS） 屏8 A 相无功功率 B 相无功功率 C 相无功功率 屏8 A 相视在功率 B 相视在功率 C 相视在功率 屏 10 A 相功率因数 B 相功率因数 C 相功率因数 屏 11 总有功功率 总无功功率 总视在功率 屏 12 平均电流 平均电压 总有功功率 屏 13 平 均 电 流 平均电压 总有功功率 屏1 有功电度输入 屏2 有功电度输出 屏3 无功电度输入 电度测量组 屏4 无功电度输出 （ E/H） 屏5 越限状态字 屏6 日期 屏7 时间 电 度 显 示 的 最 大 值 为 999， 999， 999。 如 果 电 度 累 积 到 最 大 值 ， 将 自 动 翻 转 为 0。 频率根据 A 相电压进行作为参考相。 4．5 参数设置 项目 第四排显示 电压不平衡度 零序电压 零序电流
NLA PM D电力监控模块用户使用说明书
Ver3.0NLA-PM100D多功能电力监控终端使用说明书江苏联宏自动化系统工程有限公司目 录1.概述 (2)2.产品特点 (2)3.主要技术指标 (2)4. LonWorks 网络变量说明 (3)5.串行通信协议 (7)6.键盘操作 (11)7.安装与接线 (14)8.典型接线示意图 (16)1.概述NLA-PM100D电力监控终端是集遥控、遥信、遥测及定时控制于一体的多功能电力监控终端，可广泛应用于发电厂、变电站/开闭所/变电所、城市及农村配电网、城市道路照明等领域的自动化监控。
该产品通过电力工业电力系统自动化设备质量检验测试中心的型式试验（编号：05075）。
2.产品特点¾测量三相电压、电流、有功功率、无功功率、功率因数、有功电度、无功电度、频率等。
¾显示三相电压、电流、有功功率、无功功率、功率因数、有功电度、无功电度、输入输出状态等。
¾支持三相四线制和三相三制接线方式。
¾可通过面板操作，现场设置和控制输出。
¾三相电压、电流采集回路电气隔离。
¾3路光电隔离继电器输出，分为电平及脉冲工作方式，其中脉冲宽度可调。
¾3路光电隔离开关量输入。
¾LonWorks 双绞线接口（TP/FT-10）或电力线接口（PL-20C）可方便的接入LonWorks网络，或RS485接口（Modbus协议）。
¾实时时钟,3路独立双定时控制输出。
¾有功电量、无功电量数据掉电保存。
¾终端内部集成开关电源，直接220交流供电。
¾电压、电流、频率、功率因数等超限报警。
3.主要技术指标¾测量精度：电压0.5级、电流0.5级、有功功率0.5级、无功功率0.5级、功率因数0.5级、有功电度0.5级、无功电度1级¾测量范围：电压40～400V、电流 0～6A¾开关量输出容量：AC 250V/5A、DC 30V/5A¾工作电压：AC 85～265V、DC 110～300V¾工作温度：-25℃~70℃¾相对湿度：5～95% 无冷凝¾功耗：≤5W¾尺寸：96（长）×96（宽）×112（高）¾绝缘电阻：各回路相对外壳之间绝缘电阻＞200MΩ¾绝缘强度：交流回路、开出回路、电源回路：≥2kV开入回路、通信回路：≥500V¾电磁兼容：抗快速瞬变脉冲群干扰不低于GB/T15153.1-1998 3级抗快浪涌干扰不低于GB/T15153.1-1998 3级抗阻尼振荡波干扰不低于GB/T15153.1-1998 3级抗辐射干扰不低于GB/T15153.1-1998 3级抗静电干扰不低于GB/T15153.1-1998 3级4.LonWorks 网络变量说明 4.1输出网络变量1．变量名称：Out_DI_DO 变量类型：SNVT_state 变量说明：输入输出状态。
KH-T系列电力电源监控系统说明书
KEHAIKH-T系列电力电源监控系统技术说明书(2.01)大连科海测控技术有限公司一. 产品概述：KH-T系列触摸屏直流微机监控系统，是将最新的触摸屏技术、嵌入式工控机、数据传输技术，应用到电力电源中，以实现本地或远程集中监测、控制和智能管理的高技术产品。
监控系统作为直流操作电源中测控和管理的核心单元，其主要的作用是：根据直流系统中各功能模块的运行方式和蓄电池的充电曲线，预先进行参数设置,并实时监测系统的运行数据和状态，将数据进行分析处理或上传，控制直流系统安全有效的运行。
二. 特点主机：采用嵌入式工控机，模块化设计，平板嵌入式安装；显示器：采用10.2英寸彩色液晶触摸屏，宽屏幕（16：9）高分辨率。
界面：全中文显示，界面直接显示系统的配置图、主要数据、开关的状态。
运行人员可以很直观地了解系统的配置和运行情况。
三．配置显示器： 10.2英寸彩色液晶触摸屏（宽屏16：9）；7.0英寸彩色液晶触摸屏（宽屏16：9）；5.7英寸彩色液晶触摸屏(PLC系统使用)；5.7英寸单色液晶触摸屏(PLC系统使用)；5.1英寸单色液晶触摸屏；功能模块：数据采集模块：ADC-10（ ADC-20 ）；（或西门子PLC）绝缘选线模块：KHJJ-64B; KHJJ-32B电池巡检模块：KHDJ-56B; KHDJ-24B;高频模块：各个厂家的数字口模块各个厂家的模拟口模块监控器与各功能模块通过RS-485总线相连，可根据直流系统不同的接线形式和设计方案灵活配置。
四．操作及说明4．1密码：用于系统的参数设定，密码共分三级：一级密码不公开，主要用于生产厂家或专业人员，对系统的各种参数的设定和修改，配置系统的出厂参数并保存为“出厂设置”以及清除“故障记录”和“事件记录”等。
二级密码不公开，主要用于一般操作人员，对系统的常用参数的设定和修改。
三级密码是12345678，主要用于值班人员等，三级密码只能查看系统的各种参数不能修改4．2名词解释(监控器专有名词解释)4.2.1最大浮充电流设备正常运行时，流过电池组的浮充电流是很小的。
电力监控说明书
电力系统的应用及监控方案技术参数介绍目录电力系统的应用及监控方案 (1)第一章用户需求 (3)1.1 工程概述 (3)1.2 设计原则、依据和要求 (3)1.3 设计目标 (4)第三章电力系统功能的描述 (9)3.1 机房常用的供电方式 (9)第六章施工方案 (12)6.1 施工组织设计 (12)6.2.1、需求分析 (12)6.2.2、深化设计 (13)6.2.3、图纸会审和技术交底 (13)6.3施工技术措施 (14)6.3.1防火措施 (14)6.3.2 线管施工措施 (14)6.3.3 线槽安装措施 (15)6.2.4、技术资料的准备 (16) (18)第一章用户需求1.1 工程概述JZN03型电力监控管理系统可对中、低压配电柜、直流屏、变压器、UPS电源、柴油发电机组等多种变电、配电设备进行全方位的监测和控制；可对配电系统的供电质量进行连续不断的实时监测，为谐波污染的治理并降低供配电系统的能耗和进行故障及事故原因的分析提供可靠的数据和信息；可在各种情况下保证系统的可操作性，具有多重软件联锁能完全防止误操作；除可进行遥控外，系统还具有自动进行故障的应急处理和负荷管制等强大功能；它具有可视化的人机界面，能实时监控供电系统的运行状况，自动记录进行参数、故障报警和操作内容等各种事件，管理完全实现自动化；它具有开放的通信接口，可以用OPC等多种方式与IBMS及其它计算机系统进行通信上传数据，从而成为配网自动化系统或建筑设备自动化监控管理系统、能源管理系统的一个组成部分；它的智能化程度高，变电站可实现无人或少人值守，大大减少人工费用；同时其故障自动应急处理和负荷管制功能，保证供电的连续性，缩短停电时间，降低因停电所造成的经济损失。
JZN03型电力监控管理系统具有既先进又实用的强大功能和长时间稳定运行的良好性能，因此它不仅被应用在诸如北京首都国际机场3号航站楼等许多重要的大型公共建筑中，也用于像北京亦庄定海园小区等众多的民用项目中，并且都获得了用户的好评，取得了良好的经济和社会效益。
Acrel 2000电力监控系统的详细说明书
3) 光纤环网 和光纤星型以太网一样,光纤环网也适用于大面积的分散的配电网 络，尤其适用于高速公路、地铁、隧道监控这样的直线型分布的 智能配电系统。
5、Acrel-2000智能配电系统技术指标 1 系统容量： 模拟量：≥8000点 状态量：≥10000点 遥控：≥500点 计算量：≥2000点 2 系统实时性 测控装置模拟量越死区传送时间（至站控层） ：≤2秒 测控装置状态量变位传送时间（至站控层） ：≤1秒 测控装置模拟量信息响应时间（从 I/O 输入端至站控层） ： ≤3秒
运行管理 包括系统安全管理、操作管理、用户权限管理、设备管理等 等。系统支持多级密码，登陆、退出、操作均需要相应的权限， 针对工程师和操作人员提供不同的权限密码，并对所有系统操作 带时标记录。
保护定值管理 软件具有保护定值上传和下载功能，可远程显示保护功能的 投退状态和定值设置，并可以通过计算机远程修改控制字和定值， 需要密码授权并记录。
统计、报表和打印功能 提供灵活的报表生成工具，根据运行要求自动生成各种报表： 时报表、日报表、周报表、月报表、季报表、年报表，包括电流、 电压、功率、频率、电度以及各种和、差等代数计算的结果值。 对各类报表均可召唤打印。
事故追忆 系统具备事故追忆功能，当事故发生后，可以重放事故前1分 钟，事故后5分钟系统重要参数，准确、直观的进行事故分析，查 找供电系统的隐患，快速定位故障，及时恢复供电。
实时数据采集与处理 利用就地安装的微机保护装置和多功能电力仪表，采集各回 路的电气参数和状态量。采集到系统的数据实时显示在主界面图 形或者遥测界面，还可以按照要求进行统计分析，并由此产生各 种报警、各种合格率的统计计算等。
事件报警 将遥测越限、正常遥信变位、事故变位、SOE、保护信息、 遥控记录、操作记录等信息集中统一管理，激发事件记录分类别 进行记录。重要报警信息，如事故报警、保护动作等随时弹出文 字显示、即时打印，并语音通知。
BM300 电力智能监控仪表 操作手册说明书
警告！只能由专业电工进行安装。 Warning! Installation by person with electrotechnicalexpertise only. Warnung! Installation nur durch elektrotechnische Fachkraft. Avvertenza! Fare installare solo da un elettricista qualificato. Avertissement! Installation uniquement par des personnes qualifiées en électrotechnique. ¡Advertencia! La instalacióndeberáserrealizadaúnicamentepor electricistasespecializados. /lowvoltage/directives
起（抬起时用力不可过大，否则可能会使固定头断裂），另一只手的拇指按图中箭头 所示方向用力推，卡子即可取下。安装时，将装置于面板前方推放入安装孔内，然后 从后方沿装置的沟槽将安装卡安上。如图 2.1.2.3，两手分别按住装置的上下两面， 两拇指顶在卡子的两端，按箭头所示方向均匀用力前推，使卡子挤紧面板。两个安装 卡都完成安装后，装置将牢固地固定在面板上。
1.2 BM300 的特点
图 1.1.1 BM300 装置外形图
1.2.1 BM300 具有强大的数据采集和处理功能
支持三相三线制和三相四线制可选功能，具有三相电压、三相电流、总有功功率、总 无功功率、各相的有功及无功功率、功率因数、各相的功率因数、系统频率、总有功 电度、总无功电度、各相的有功电度和无功电度的测量与计算功能。
HKST使用说明(电力监控)
HKST使用说明书简介HKST是先通过屏蔽双绞线把高底压的所有仪器仪表集中一点,再通过PC机构建成面向用户,使之能简单易懂的实时监控高低压电柜各参数的软件.功能通过数据库可以实现高低压海量数据存储与备份，生成年月日报表等,并采用UDP实现本地以及远程主动数据传输，在和下位机通信过程中采用自主设计实现的modbus总线协议节点驱动程序。
安装此软件我们会提供安装光盘,安装后出现点击便可以运行程序.使用说明1:主界面主视图:左边为主视图,图中将显示该项目所涉及到的各个电房的平面图,用户可以通过点击不同的位置而进入各个界面查看该电房的各参数.主视图左下角为该项目各变压器的各项参数,用户可以第一时间看到详细的变压器运行情况.工具栏:用户可以通过工具栏的”系统动作”中”关闭”软件(此软件只能这样关闭,点窗口右上角的关闭只能将软件隐藏到拖盘.)和”显示”软件主界面(当软件被隐藏到拖盘时点此用来显示).用户通过”监控动作”里的”开始”和”停止”来控制软件对各电房所有仪表仪器的监视状态.“文字报表”和”图形报表”用来查看和打印年表,月表,日表.用户通过”监控设置”里的”UDO_IP设置”来设置和BA通讯的IP地址设置.用户通过”电房查看”里的各电房名字来查看各电房里各项参数.窗体中出现的名词解释:发送请求:代表向仪器仪表发送的通讯请求.收到回复:代表向仪器仪表发送通讯请求后反馈的信息.(理论上说,发送请求和收到回复应该次数一样多,但是这里涉及到一些特别使用的仪表,例如”发电机”上的仪表,他是正常情况下不工作的.所以他收不到向他发送的请求.)当前地址:代表目前循环向仪器仪表发送通讯请求的当前位置.气泡提示:在某项信息造成警报时,在右下角出现汽泡提示.如:声音提示:在某项信息造成警报时,音响将发出报警声.停止警报声:有报警声时,按下关闭报警声.信息提示器:用来显示哪个时间那个仪器仪表发生什么样的报警.2:文字报表打开文字报表界面.文字报表有四种形式.年表:在这个情况下,只需要输入”年”这个栏,其他的不需做任何设置.点”生成”就是查询该年的所有数据.例如上图就是查询”#1进线”10年所有的数据.月表:在这个情况下,只需要输入”年”和”月”这两个栏,其他的不需做任何设置.点”生成”就是查询该年该月的所有数据.日表:在这个情况下,需要输入”年””月”和”日”这三个栏,其他的不需做任何设置.点”生成”就是查询该年该月该日的所有数据.手动:在这个情况下,则需要输入所有的栏目,点”生成”就是查询该年该月某日到某日的所有数据. 3:图形报表进入到图形报表入图.年月日的设置和文字报表一样.此时查看的是#1专变进线10年整年的电能使用情况.4:UDP_ID设置:在框中输入IP地址即可.5:电房查看进入电房后如图所示.页面”1P-4P””5P-14P””15P-19P””20P-25P””G1-G7”分别为各电房各柜组代号.从次图中可以得到该组柜子的各回路的主要参数,通过拉条查看后面的回路.“停用”的作用:当此柜子其中一回路暂时没有使用,为”备用”状态时,通常备用的回路都是分匝的,若此时仪表是处于工作状态,由于仪表提供的合匝分匝信号不足以判断是否投入使用,所以正常判断为该回路跳匝,所以会引起报警,为了不让”备用”的柜子报警,打上”停用”很有必要.若干回路用的仪器仪表为多功能仪表.读的参数更多,则会在屏幕显示出”提示”,例如:点击后进入读取各项参数界面,如下:上图为多功能仪表读数界面.上图为直流屏读数界面. 以上为HKST基本功能.。
QL6000电力仪表监控系统使用
QL6000电力监控系统<版本号：1.10）使用说明书武汉清隆电气有限公司<使用前请详细阅读此说明书）目录一、系统安装3二、系统运行32.1、界面说明32.2、后台与通讯机通信52.3系统运行7三、增加用户7四、数据信息查看10五、AutoImg.exe<图形组态系统）125.1、工具栏125.2、插入文本对象125.3、新建与使用组对象135.4、插入数字对象155.5、插入测量对象175.6、插入日期对象185.7、插入图像对象195.8、插入仪表对象19六、ViewDb.exe<数据库助手）206.1、界面说明206.2、通讯机通道参数设置226.3、通讯机装置参数设置23七、制作与使用报表247.1、制作报表247.2、使用报表267.3、查看报表27八、数据曲线27一、系统安装找到电气电力监控系统目录下的setup文件夹，如图1所示。
找到setup 文件夹中的_Setup或_Setupx64，如果操作系统是32位的windows系统，请双击_Setup，如果操作系统是64位的windows系统，请双击_Setup64，如图2与图3所示。
双击_Setup或_Setupx64批处理文件之前，请把操作系统的杀毒软件退出。
b5E2RGbCAP图1所示电气电力监控系统文件夹图2所示_Setup与_Setupx64批处理文件二、系统运行2.1、界面说明正中间的是监测系统由AutoImg.exe生成的主画面。
点击右下角的打开以下窗口可以看到最近发生的事件上方的工具栏按钮分别为：登入，某些操作需要用户登陆才能进行登出打印主画面查看实时通讯帧，用来查看与通讯机通讯的报文。
查看最近发生的时间，同分别为查看遥测、遥信、电度表，各遥测、遥信、电度会实时更新到各表上查看历史事件，即运行程序目录下的ViewEvent.exe启动图形工具制作页面，即运行程序目录下的AutoImg.exe启动数据库系统数据，即运行程序目录下的ViewDb.exe启动报表系统制作各类报表，即打开程序目录下的report.xls数据展示，即运行程序目录下的ViewData.exe用户管理，设置各用户的权限键盘快捷键定义添加或删除外部模块切换监测系统主画面上一页面下一页面回到主画面系统参数配置关于推出监测系统2.2、后台与通讯机通信设置后台参数点击工具栏上的或点击菜单栏上的”查看/实时通讯”打开以下窗口其中左边的为与通讯机通讯的通道右键通道/修改通道/点击修改UDP通道参数，修改后台与通讯机的通讯参数点击修改UDP通道参数弹出以下窗口其中源端口为后台端口，目的端口为通讯机端口。
安科瑞PZ系列电力监控仪表安装使用说明书
—— 三相功率、三相电能部分
（P3/P4、E3/E4）
安装使用说明书
上海安科瑞电气股份有限公司
地 址：上海市嘉定区马东工业园区育绿路253号
邮 编：201801
传 真：(86)021－69158303
电 话：(86)021－ 69158300 69158301 69158302
C - 带 RS-485 通讯接口
M2 - 二路模拟量输出 K - 开关量输入/输出
说明：辅助代号可不选或多选。（通常选一个） 如有特殊需求请咨询本公司
2.2 仪表型号规格
型号 PZ80(96、42)-P3(P4)/*
PZ80(96、42)-E3(E4)/*
功能
PZ80(96、42)L-P3(P4)/*
第一路变送（模拟量输出）
┆
详见 5.4.2
第四路变送（模拟量输出）
5.3.2 LCD 显示仪表增加的背光控制菜单
第一级菜单 第二级菜单 第三级菜单
SyS
b.Lcd
0～255
说明 设置为 0 时，背光常亮； 设置为 1～255 时，背光在 1～255 秒后熄灭。
5.3.3 带开关量输出增加菜单
PZ 仪表开关量输出采用继电器输出，继电器触点有两种控制方式：1、电平方式（继
X1
80 型，面框尺寸 80mm×80mm 96 型，面框尺寸 96mm×96mm
42 型，面框尺寸 120mm×120mm
显示方式：
X2 无 - LED（数码管）
L - LCD（段码液晶屏）
X3
功能代号： E3/E4 - 三相三线/三相四线电能表
P3/P4 -三相三线/三相四线功率表
DZF-B 三相电力设备监控仪 说明书
DZF-B三相电力设备监控仪使用说明书一、产品概述DZF-B三相电力设备监控仪是华控伟业在本公司第一代电力监控设备的基础上,经过多年现场实践并根据客户的需求和反馈而研制成功的新一代电力综合监控设备。
DZF-B三相电力设备监控仪具有可连接设备数量多，速度快，功能多及可扩展性强等优点。
通过使用DZF-B三相电力设备监控仪，用户可完成大量电力设备的集中监控，显著提高用户自动化系统的可靠性，节约大量的人力物力。
二、性能特点1.采用ARM9中央处理器，主频高达200MHZ，充分保证系统的快速响应。
2.采用8寸65535色TFT液晶屏，画面显示清晰。
3.采用触摸屏操作方式，相比键盘操作方式更方便，响应更迅速。
4.在兼容485总线的基础上也可选择CAN总线的连接方式，是常用485总线速度的数十倍，在保证通讯快速实时性的基础上能够连接更多的设备。
5.带以太网接口，支持标准MODBUSTCP协议，与组态软件连接后可完成设备的远程监控。
三、主要功能1.通过总线形式与本公司的三相电力监控设备联网，完成设备的监测和控制，最多可连接五十台设备。
2.监测设备实时数据的数字、棒图和曲线显示。
3.监测设备历史数据的记录、查询和转储。
4.监测设备报警信息的记录、查询和转储。
5.通过以太网与支持MODBUSTCP协议的设备或组态软件联网，完成设备的远程监测和控制。
四、工作条件1.使用环境：-10℃～+40℃2.存贮环境：-20℃～+40℃3.运输环境：-25℃～+40℃4.相对湿度：20%～95%无凝结5.大气压力：86～108kPa6、防护级：IP547.供电电源：AC220±30V；50HZ8.功耗：15W五、主要技术指标1.显示器：8英寸夏普TFT图形液晶显示屏，640*480点阵。
2.触摸屏：高精度四线电阻式触摸屏。
3.485接口：DB9接口形式，2脚为485A,3脚为485B。
可选通讯速率为1200、1800、2400、3600、4800、7200、9600、14400、19200bps。
电力监控装置说明书恒星公司首页
电力监控装置说明书恒星公司首页PSS-110F电力监控装置说明书南京恒星自动化设备二零零四年四月PSS-110F电力监控装置一.概述铁路区间信号电源（供电）是铁路安全运行的重要保证，为适应铁路提速后确保信号供电，快速分断故障区间，完全改善自闭贯穿线的运行条件实现自动监控，为从全然上解决信号供电存在的问题，我公司经多年的现场调研，结合国内外的先进技术并充分利用我公司多年生产开发铁路微机监控、微机爱护等成熟体会和技术，形成具有铁路供电特点适合铁路供电自动化需求的铁路区间信号电源监控系统。
本产品作为高压监控设备，同时也能够适用于配电网10kV及以上各种馈线回路的远方终端和中压监控单元（配电自动化及治理系统子站），用于遮挡场所或者户外使用的分散安装的测控单元。
差不多功能：□10KV高压侧开关的电流测量，共4个交流电流采样点，其中一个作为零序CT□10KV高压侧开关的电压测量，共4个交流电压采样点，其中一个作为零序PT□采集16个开关量的状态，并能够优先向远方传送状态的变化□接收并执行远方或当地遥控命令，以及操纵返送，总共具备6个操纵对象的跳合出口□具有后备电源，其容量终端正常工作大于8小时，当主电源故障时，能自动投入□开关操纵专门，采集电流、电压专门的报警□当地或远方可进行参数设置，所有参数储存于监控装置内，掉电后不丢失□交流电源失电后，能对开关进行许多于分，合各一次操作□采集监视装置本身要紧部件及后备电源的状态，故障时能传送报警信息，具备程序自复原除了上述的测量功能以外，PSS-110F还有以下辅助功能：□可具有继电爱护和重合闸功能。
□与GPS对时接口, 接收、执行校时命令□实际开关量变位及故障产生的事件顺序记录□设备自诊断（提供故障诊断信息,包括通道监视）□有功功率、无功功率、线电压的测量运算,并有互感器的专门报警□能够贮存定点的监测量并按照通信规约文件传输的功能呼唤后向主站传送工作电源----装置运行所需的电源可由如下几种方式提供：—直截了当接到市电交流220V上；—连接到电压互感器上；—在原电源修理或故障情形下，为坚持远方终端的正常运行，由后备电源供电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.电力监控参数
电力监控系统由EDC8000和DLC1000组成。
2、接线指南
EDC8000最多可以挂接12块电力监控调理板，下图是EDC8000挂接一块电力监控板的接线图。
接线按照以下步骤完成：
（1）将EDC8000与电力监控板固定在电柜中。
（2）电力监控板A0~A4是通道选择控制引脚，A5是电力监控板的片选使能控制引脚。
EDC8000输出端Q00~Q04选择电力监控调理板通道，Q05~Q07为调理板片选使能控制端，按照下图连线。
（3）电力监控板选中通道的模拟数据从AV+,AV-输出，分别连接在EDC8000的模拟量采集端0A，0B端子上，电压相位信号从Q00端子输出，电流相位信号从Q01端子输出，分别连接在EDC8000的数字量输入端I00，I01端子上。
（4）EDC8000设备将以太网，电源连接完毕后，应把+24与COM短接。
（5）电力监控板将V+与COM端连接好后，将需要测的三相电压、三相负载电流信号连入电力监控板。
（6）上述接线连接完毕后，闭合电源开关给设备上电。
对每一路电流进行相位工程校准，如果发现测量的功率因数有负值的情况可能是电流输入信号正负接反了，则需要将该路电流的连接线正负交换位置接入电力监控板。
1
2
3
4
5
6
7
8
9
1021
111213141516171819200A 0B 0C 1A 1B 1C 2A 2B 2C 3A COM 3B 3C 4A 4B 4C 5A 5B 5C pt +241
2
3
4
5
6
7
8
9
1021
11121314151617181920Q00Q01Q02Q03Q04Q05Q06HQ0HQ1I00AQ1
-
I01I02I03I04I05I06I07
AQ0+AQ0-AQ1+Ethernet
+24GND
T0-T0+T1-T1+EDC8000
1
2
3
4
5
6
7
8
9
1021
111213141516171819200A+0A-0B+0B-0C+0C-1A+1A-1B+1B-Q011C+1C-A0A1A2A3A4A5COM Q001
2
3
4
5
6
7
8
9
1021
111213141516171819202A+2A-2B+2B-2C+2C-3A+3A-3B+3B-V-3C+3C-SG VA VB VC
N AV+AV-V+电力监控调理板
+24
GND
外部电源
A 相电压
B 相电压
C 相电压三相公共地
A 相电流0+
A 相电流0-C 相电流2-C 相电流2+
图2.1EDC8000与电力监控调理板接线图
3、PLC_config 使用说明
EDC8000与电力监控调理板接线正确，用PLC_config 软件配置，监视。
PLC_config 软件
使用步骤如下。
（1）双击PLC_config图标，打开PLC_config软件。
图3.1 软件图标
（2）单击【文件】 【新建工程】，工程名字暂定为Elec_Watch，点击【确定】。
图3.2
（3）一个新的工程创建完毕，下面进行工程配置。
左键双击左上方【控制器管理】。
图3.3
（4）出现图3.4界面，点击【刷新设备列表】，下图红框所示，EDC8000设备上线，左键双击【EDC8000】（出厂默认为EDC8000_181，181为设备的IP地址），将设备添加到工程。
右键单击设备EDC8000，在下拉列表中，左键单击【设置电力监控调理板参数】，下图篮框所示，出现图3.5界面。
图3.4
（5）如图3.5所示，单击左上角【重新配置片选】，下图红框所示，出现如图3.6提示，
选择【是】后出现图3.7界面。
图3.5。
