课程设计报告(计算机组成原理)
计算机组成原理课程设计报告
《计算机组成原理》课程设计报告目录1.任务书 (1)2.设备清单 (1)3.设计原理及方法 (1)3.1数据格式 (1)3.2指令设计 (1)3.3指令格式 (2)3.4指令系统 (3)3.5设计依据 (3)3.6按微指令的格式参照程序流图 (5)3.7微程序代码清单 (6)3.8实验接线图 (7)3.9机器指令代码清单 (8)3.10化简后的机器指令 (8)4.设计运行结果分析 (12)4.1实验过程 (12)4.2结果分析 (14)5.设计小结 (14)6.设计日志 (15)1．任务描述复杂指令计算机系统设计设计不少于10条指令的指令系统。
其中，包含算术逻辑指令，访问内存指令，程序控制指令，输入输出指令，停机指令。
重点是要包括直接、间接、变址和相对寻址等多种寻址方式。
基于TD-CMA计算机组成原理教学实验系统，设计一个复杂计算机整机系统模型机，分析其工作原理。
根据模型机的数据通路以及微程序控制器的工作原理，设计完成以下几条机器指令和相应的微程序，输入程序并运行。
IN R1，00H; 从端口00（IN单元）读入数据送R1LDI R2,0FH;将立即数OFH装入R2AND R1,R2;R1*R2－>R1STA [10H],R1;R1->[[10H]],间接寻址OUT 40H,10H；10H单元的内容在OUT单元显示，直接寻址DEC 12H；12H单元内容减1，直接寻址LOP:BZC EXIT;JMP LOP;EXIT:HLT10H、12H单元内容分别为12H、03H2.设备清单PC机一台，TD-CMA实验系统一套，排线若干。
3.设计原理及方法3.1数据格式模式机规定采用的定点补码表示法表述数据，字长为8位，8位全用来表示数据（最高位不表示符合），数值表示的范围：0≤X≤28-1。
3.2指令设计模型机设计三大类指令共十五条，其中包括运算类指令、控制转移类指令，数据传送类指令。
运算类指令包括三类：算数运算、逻辑运算、移位运算，设计有6类运算指令，分别为：AND、ADD、INC、SUB、OR、RR，所有运算全是单指令，寻址方式采用寄存器直接寻址。
计算机组成原理课程设计报告
计算机组成原理课程设计报告课程设计题目：计算机组成原理专业名称：计算机科学与技术班级： 2013240202关童：201324020217张一轮：201324020218孙吉阳：201324020219张旭：201324020220老师姓名：单博炜2015年12月31日第一章课程设计概述1.1 课程设计的教学目的本课程设计的教学目的是在掌握计算机系统组成及内部工作机制、理解计算机各功能部件工作原理的基础上，深入掌握数据信息流和控制信息流的流动过程，进一步加深计算机系统各模块间相互关系的认识无条件转移)，其指令格式如表1(前4位是操作码)：表1：IN为单字长(8位)，含义是将数据开关8位数据输入到R0寄存器；ADD为双字长指令，第一字为操作码，第二字为操作数地址，其含义是将R0寄存器的内容与内存中以A为地址单元的数相加，结果放在R0；STA为双字长指令，含义是将R0中的内容存储到以第二字A为地址内存单元中；OUT为双字长指令，含义是将内存中以第二字为地址的数据读到数据总线上，由数码管进行显示；JMP是双字长指令，执行该指令时，程序无条件转移到第二字所指定的内存单元地址。
为了向RAM中装入程序和数据，检查写入是否正确，并能启动程序执行，还设计了三个控制台操作微程序：存储器读操作”(KRD):拨动总清开关CLR后，当控制台开关SWB、SWA置为“00”时，按START 微动开关，可对RAM进行连续手动读操作；存储器写操作(KWE)：拨动总清开关CLR后，当控制台开关SWB、SWA置为“01”时，按START微动开关，可对RAM进行连续手动写入;启动程序：拨动总清开关CLR后，当控制台开关SWB、SWA置为“11”时，按START微动开关，即可转入第01号“取指”微指令，启动程序运行。
这三条控制台指令用两个开关SWB、SWA的状态来设置，其定义如表2：表2：C字段：按照数据通路可画出机器指令的微程序流程图如图2所示，当拟定“取值”微指令时，该微指令的判别测试字段为P(1)测试，由于取值指令是所有微程序都是用的公用微程序，因此P(1)测试结果出现多路分支，本机使用指令寄存器的前四位(IR7-IR4)作为测试条件，出现5路分支，占用5个固定的微地址单元。
计算机组成原理课程设计报告_基本模型机的设计与实现
本次课程设计的任务是完成一个基本模型机的设计与实现。
设计经过综合运用了以前所学计算机原理的知识,依照设计要求和指导,实现了一个基本的模型计算机。
本模型机实现的功能有：IN（输入）,OUT（输出），ADD（加法），SUB（减法），STA（存数），JMP（跳转）。
设计进行开始,在了解微程序的基本格式, 及各个字段值的作用后, 按微指令格式参照指令流程图，设计出程序以及微程序，将每条微指令代码化，译成二进制代码表，并将二进制代码转换为联机操作时的十六进制格式文件。
根据机器指令系统要求，设计微程序流程图及确定微地址。
设计的加法和减法中, 被加数和被减数都由调试人员输入, 而加数和减数都从存储器中读取. 最后上机调试，各个功能运行结果正确。
关键词:基本模型机；机器指令；微指令目录1、课程设计题目-----------------------------------------------12、实验设备---------------------------------------------------13、课程设计步骤-----------------------------------------------13.1、所设计计算机的功能和用途------------------------------13.2、指令系统----------------------------------------------23.3、总体结构与数据通路------------------------------------23.4、设计指令执行流程--------------------------------------33.5、微指令代码化------------------------------------------43.6、组装和调试----------------------------------------------54、课程设计总结-----------------------------------------------75、附录-----------------------------------------------------------------------------------8附录1：数据通路图----------------------------------------------------------8 附录2：微程序流程图--------------------------------------------------------9 附录3：实验接线图------------------------------------------------------------10 附录4：实验程序及微程序---------------------------------------------------11 附录5：参考文献（资料）-----------------------------------121、课程设计题目基本模型机的设计与实现2、实验设备TDN—CM++计算机组成原理教学实验系统一台，微机，虚拟软件，排线若干。
计算机课程设计报告

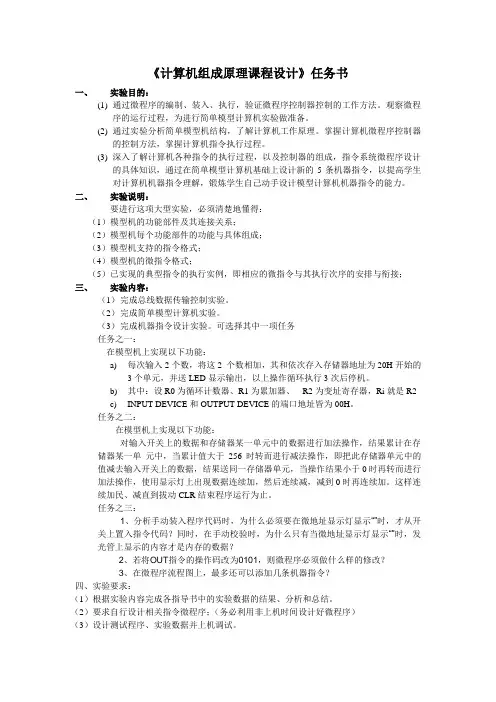

《计算机组成原理课程设计》任务书一、实验目的：(1)通过微程序的编制、装入、执行，验证微程序控制器控制的工作方法。
观察微程序的运行过程，为进行简单模型计算机实验做准备。
(2)通过实验分析简单模型机结构，了解计算机工作原理。
掌握计算机微程序控制器的控制方法，掌握计算机指令执行过程。
(3)深入了解计算机各种指令的执行过程，以及控制器的组成，指令系统微程序设计的具体知识，通过在简单模型计算机基础上设计新的5条机器指令，以提高学生对计算机机器指令理解，锻炼学生自己动手设计模型计算机机器指令的能力。
二、实验说明：要进行这项大型实验，必须清楚地懂得：（1）模型机的功能部件及其连接关系；（2）模型机每个功能部件的功能与具体组成；（3）模型机支持的指令格式；（4）模型机的微指令格式；（5）已实现的典型指令的执行实例，即相应的微指令与其执行次序的安排与衔接；三、实验内容：（1）完成总线数据传输控制实验。
（2）完成简单模型计算机实验。
（3）完成机器指令设计实验。
可选择其中一项任务任务之一：在模型机上实现以下功能：a)每次输入2个数，将这2 个数相加，其和依次存入存储器地址为20H开始的3个单元，并送LED显示输出，以上操作循环执行3次后停机。
b)其中：设R0为循环计数器、R1为累加器、R2为变址寄存器，Ri就是R2c)INPUT DEVICE和OUTPUT DEVICE的端口地址皆为00H。
任务之二：在模型机上实现以下功能：对输入开关上的数据和存储器某一单元中的数据进行加法操作，结果累计在存储器某一单元中，当累计值大于256时转而进行减法操作，即把此存储器单元中的值减去输入开关上的数据，结果送同一存储器单元，当操作结果小于0时再转而进行加法操作，使用显示灯上出现数据连续加，然后连续减，减到0时再连续加。
这样连续加民、减直到拔动CLR结束程序运行为止。
任务之三：1、分析手动装入程序代码时，为什么必须要在微地址显示灯显示“”时，才从开关上置入指令代码？同时，在手动校验时，为什么只有当微地址显示灯显示“”时，发光管上显示的内容才是内存的数据？2、若将OUT指令的操作码改为0101，则微程序必须做什么样的修改？3、在微程序流程图上，最多还可以添加几条机器指令？四、实验要求：（1）根据实验内容完成各指导书中的实验数据的结果、分析和总结。
计算机组成原理课程设计报告
计算机组成原理课程设计实验报告目录一、程序设计 (1)1、程序设计目的 (1)2、程序设计基本原理 (1)二、课程设计任务及分析 (6)三、设计原理 (7)1、机器指令 (7)2、微程序流程图 (9)3、微指令代码 (10)4、课程设计实现步骤 (11)四、实验设计结果与分析 (15)五、实验设计小结 (15)六、参考文献 (15)一、程序设计1、程序设计目的（1）在掌握部件单元电路实验的基础上，进一步将其组成系统构造一台基本模型计算机。
（2使用简单模型机和复杂模型机的部分机器指令，并编写相应的微程序，具体上机调试掌握整机概念。
（3）掌握微程序控制器的组成原理。
（4）掌握微程序的编写、写入，观察微程序的运行。
（5）通过课程设计，使学生将掌握的计算机组成基本理论应用于实践中，在实际操作中加深对计算机各部件的组成和工作原理的理解，掌握微程序计算机中指令和微指令的编码方法，深入理解机器指令在计算机中的运行过程。
2、程序设计基本原理（1）实验模型机结构[1] 运算器单元（ALU UINT）运算器单元由以下部分构成：两片74LS181构成了并－串型8位ALU；两个8位寄存器DR1和DR2为暂存工作寄存器，保存参数或中间运算结果。
ALU的S0～S3为运算控制端，Cn为最低进位输入，M为状态控制端。
ALU的输出通过三态门74LS245连到数据总线上，由ALU-B控制该三态门。
[2] 寄存器堆单元（REG UNIT）该部分由3片8位寄存器R0、R1、R2组成，它们用来保存操作数用中间运算结构等。
三个寄存器的输入输出均以连入数据总线，由LDRi和RS-B根据机器指令进行选通。
[3] 指令寄存器单元（INS UNIT）指令寄存器单元中指令寄存器（IR）构成模型机时用它作为指令译码电路的输入，实现程序的跳转，由LDIR控制其选通。
[4] 时序电路单元（STATE UNIT）用于输出连续或单个方波信号，来控制机器的运行。
《计算机组成原理》课程设计_两个数的乘法运算
《计算机组成原理》课程设计报告课程设计题目：两个数的乘法运算小组成员：….完成日期：第十一周模型机设计实验一、实验目的综合运用所学计算机原理知识，设计并实现较为完整的模型计算机。
其功能为：输入两个数，进行两个正数（二进制4位）的乘法运算,输出结果。
二、实验内容编写程序，运行程序，观察并记录运行结果。
三、实验仪器1、ZY15CompSys12BB计算机组成原理及系统结构教学实验箱一台2、排线若干3、PC机一台四、预备知识1、数据格式8位，其格式如下：其中第7位为符号位，数值表示范围是：－1≤X＜127。
2、指令格式模型机设计四大类指令共十六条，其中包括算术逻辑指令、I/O指令、访问存储器、转移指令和停机指令。
（1）算术逻辑指令规定：算术逻辑指令的名称、功能和具体格式见表2—3。
（2）访存指令及转移指令模型机设计2条访存指令，即存数（STA）、取数（LAD），2条转移指令，即无条件转移（负均可）本模型机规定变址寄存器RI指定为寄存器R2。
（3）I/O指令其中，在IN 指令中，addr=01，选中“输入”中的开关组作为输入设备，在OUT指令中，addr=10时，表示选中“输出单元”中的数码块作为输出设备。
（4）停机指令HALT指令，机器码为60H，用于实现停机操作。
3、指令系统复杂模型机共有16条基本指令，其中算术逻辑指令7条，访问内存指令和程序控制指令4条，输入输出指令2条，其它指令1条。
表2-3列出了各条指令的格式、汇编符号、指令功能。
我们依然采用复杂模型机指令系统中的部分指令。
五、实验的机器指令程序如下：地址内容助记符说明00 14 IN R0 ; 作计数器用，00000001→R001 15 IN R1 ; 输入X的值，0000xxxx→R102 05 STA R1 ; X→22H03 2204 15 IN R2 ; 输入Y→R2，0000xxxx→R205 06 STA R2 ; R2→23H06 2307 42 CLR R2 ; R2清零08 06 STA R2 ; 存入结果R2→24H09 240A 02 LAD R2 ; 提取[23H]→R20B 230C 6A RRC R2,R2 ; R2带进位右循环一位→R2 0D 06 STA R2 ; 循环结果→23H0E 230F 02 LAD R2 ; 提取结果S，[24H]→R210 2411 0C BZC [15H] ; 有进位跳转到15H12 1513 08 JMP [18H] ; 无条件跳转到[18H]14 1815 01 LAD R1 ; 提取X→R116 2217 56 ADC R1,R2 ; R1+R2→R218 6A RRC R2,R2 ; R2带进位右循环一位→R219 06 STA R2 ; 循环结果→24H1A 241B70 RLC R0,R0 ; R0带进位左循环一位→R0 1C 0C BZC [20H] ; 有进位跳转到20H1D 201E 08 JMP [0AH] ; 无条件跳转到[0AH]1F 0A20 2A OUT R2 ; 输出R2中的结果21 60 HATL ; 停机22 XX23 XX24 XX六、程序机器指令和微程序以上程序的机器指令如下：$P0014 $P0115 $P0205 $P0322$P0416 $P0506 $P0623 $P0772$P0806 $P0924 $P0A02 $P0B23$P0C6A $P0D06 $P0E23 $P0F02$P1024 $P110C $P1215 $P1308$P1418 $P1501 $P1622 $P1756$P186A $P1906 $P1A24 $P1B70$P1C0C $P1D20 $P1E08 $P1F0A$P202A $P2160微程序如下$M00018108 $M0101ED82 $M0200C050$M0300A004 $M0400E098 $M0501B406$M06959B41 $M07298838 $M0801ED8A$M0901ED8C $M0A00A01E $M0B018001$M0C00201F $M0D019801 $M0E19880F$M0F019801 $M1001ED83 $M11001001$M12030401 $M13018016 $M143D9A01$M1501A205 $M16318207 $M1731820E$M18009001 $M19028401 $M1A05DB81$M1B0180DC $M1C018001 $M1D05DB8D$M1E070A08 $M1F068A09七、复杂模型机的数据通路框图WE图2-7复杂模型机数据通路框图八、复杂模型机实验接线图接到指令单元接到开关单元九、复杂模型机实验流程图十、课程设计总结1、成员总结体会…2、遇到的问题和解决的方法等1）寄存器不够用。
计算机组成原理课程设计报告
《计算机组成原理》课程设计报告（2012— 2013学年第 1学期）题目：复杂指令计算机系统设计专业：计算机科学与技术_姓名学号：指导教师：成绩：计算机科学与技术系2013 年 1 月11 日目录1.任务书 (1)2.设备清单 (1)3.设计原理及方法 (1)3.1数据格式 (1)3.2指令设计 (1)3.3指令格式 (2)3.4指令系统 (3)3.5设计依据 (3)3.6按微指令的格式参照程序流图 (5)3.7微程序代码清单 (6)3.8实验接线图 (7)3.9机器指令代码清单 (8)3.10化简后的机器指令 (8)4.设计运行结果分析 (12)4.1实验过程 (12)4.2结果分析 (14)5.设计小结 (14)6.设计日志 (15)1．任务描述复杂指令计算机系统设计设计不少于10条指令的指令系统。
其中，包含算术逻辑指令，访问内存指令，程序控制指令，输入输出指令，停机指令。
重点是要包括直接、间接、变址和相对寻址等多种寻址方式。
基于TD-CMA计算机组成原理教学实验系统，设计一个复杂计算机整机系统模型机，分析其工作原理。
根据模型机的数据通路以及微程序控制器的工作原理，设计完成以下几条机器指令和相应的微程序，输入程序并运行。
IN R1，00H; 从端口00（IN单元）读入数据送R1LDI R2,0FH;将立即数OFH装入R2AND R1,R2;R1*R2－>R1STA [10H],R1;R1->[[10H]],间接寻址OUT 40H,10H；10H单元的内容在OUT单元显示，直接寻址DEC 12H；12H单元内容减1，直接寻址LOP:BZC EXIT;JMP LOP;EXIT:HLT10H、12H单元内容分别为12H、03H2.设备清单PC机一台，TD-CMA实验系统一套，排线若干。
3.设计原理及方法3.1数据格式模式机规定采用的定点补码表示法表述数据，字长为8位，8位全用来表示数据（最高位不表示符合），数值表示的范围：0≤X≤28-1。
计算机组成原理课程设计报告书
计算机组成原理课程设计报告书计算机组成原理课程设计报告书目录一．实验计算机设计11.整机逻辑框图设计12.指令系统的设计23．微操作控制部件的设计54．设计组装实验计算机接线表135．编写调试程序14二．实验计算机的组装14三．实验计算机的调试151.调试前准备152.程序调试过程163.程序调试结果164.出错和故障分析16四．心得体会17五．参考文献17题目研制一台多累加器的计算机一实验计算机设计1.整机逻辑框图设计此模型机是由运算器，控制器，存储器，输入设备，输出设备五大部分组成。
1.运算器又是有299，74LS181完成控制信号功能的算逻部件，暂存器LDR1，LDR2，及三个通用寄存器R0，R1，R2等组成。
2.控制器由程序计数器PC、指令寄存器、地址寄存器、时序电路、控制存储器及相应的译码电路组成。
3.存储器RAM是通过CE和W/R两个微命令来完成数据和程序的的存放功能的。
4输入设备是由置数开关SW控制完成的。
5.输出设备有两位LED数码管和W/R控制完成的LR0LR1LR2寄存器AxBxCxR0-GR1-GR2-G数据总线（D_BUS）ALU-GALUMCNS3S2S1S0暂存器LT1暂存器LT2LDR1LDR2移位寄存器MS1S0G-299输入设备DIJ-G微控器脉冲源及时序指令寄存器LDIR图中所有控制信号LPCPC-G程序计数器LOADLAR地址寄存器存储器6116CEWE输出设备D-GW/RCPU图1整机的逻辑框图图1-1中运算器ALU由U7--U10四片74LS181构成，暂存器1由U3、U4两片74LS273构成，暂存器2由U5、U6两片74LS273构成。
微控器部分控存由U13--U15三片2816构成。
除此之外，CPU的其他部分都由EP1K10集成。
存储器部分由两片6116构成16位存储器，地址总线只有低八位有效，因而其存储空间为00H--FFH。
输出设备由底板上的四个LED数码管及其译码、驱动构成，当D-G和W/R均为低电平时将数据总线的数据送入数码管显示。
计算机组成原理课程设计实验报告
计算机组成原理实验报告班级：1403011学号：140301124姓名：于梦鸽地点：EII-312时间：第3批计算机组成原理与体系结构课程设计基本模型机设计与实现一．实验目的1．深入理解基本模型计算机的功能、组成知识； 2．深入学习计算机各类典型指令的执行流程；3．学习微程序控制器的设计过程和相关技术，掌握LPM_ROM 的配置方法。
4．在掌握部件单元电路实验的基础上，进一步将单元电路组成系统，构造一台基本模型计算机。
5．定义五条机器指令，并编写相应的微程序，上机调试，掌握计算机整机概念。
掌握微程序的设计方法，学会编写二进制微指令代码表。
6．通过熟悉较完整的计算机的设计，全面了解并掌握微程序控制方式计算机的设计方法。
二．实验原理1．在部件实验过程中，各部件单元的控制信号是人为模拟产生的，而本实验将能在微过程控制下自动产生各部件单元控制信号，实现特定的功能。
实验中，计算机数据通路的控制将由微过程控制器来完成，CPU 从内存中取出一条机器指令到指令执行结束的一个指令周期，全部由微指令组成的序列来完成，即一条机器指令对应一个微程序。
2．指令格式（1）指令格式采用寄存器直接寻址方式，其格式如下：其中IN 为单字长（8位二进制），其余为双字长指令，XX H 为addr 对应的十六进制地址码。
为了向RAM 中装入程序和数据，检查写入是否正确，并能启动程序执行，还必须设计三个控制台操作微程序。
1,存储器读操作（KRD ）：下载实验程序后按总清除按键（CLR ）后，控制台SWA 、SWB 为“0 0”时，可对RAM 连续手动读入操作。
2,存储器写操作（KWE ）：下载实验程序后按总清除按键（CLR ）后，控制台SWA 、SWB 为“0 1”时，可对RAM 连续手动写操作。
3、启动程序（RP ）：下载实验程序后按总清除按键（CLR ）后，控制台SWA 、SWB 为“1 1”时，即可转入到微地址“01”号“取指令”微指令，启动程序运行。
计算机组成原理实验报告
1. 寄存器五、实验总结按照实验要求进行连接和操作,对通用寄存器组进行了数据的写入和读出,两组数据完全对照，得到了预期效果，说明了存入数据的正确性,在整个过程中也对寄存器组的构成和硬件电路有了更深层次的理解。
2. 运算器五、实验总结基本熟悉了整个实验系统的基本结构，了解了该实验装置按功能分成几大区,学会何时操作各种开关、按键。
最重要的是通过实验掌握了运算器工作原理，熟悉了算术/逻辑运算的运算过程以及控制这种运算的方法，了解了进位对算术与逻辑运算结果的影响，对时序是如何起作用的没太弄清楚，相信随着后续实验的进行一定会搞清楚的3。
存储器五、实验总结按照实验要求连接器材设备元件，按照给定步骤进行实验操作.通过向静态RAM中写入数据并读出数据，在INPUT单元输入数并存入地址寄存器，再向相应的地址单元存入数,验证读出数据时,只需再INPUT单元输入想要读出单元的地址，再通过片选端CE读出存储单元内的数据，其中We=0是控制写端，WE=1控制读,CE低电平有效。
实验过程遇到一些问题，对实验内容不是很熟，有待提高。
4. CPU与简单模型机设计实验一、实验目的(1) 掌握一个简单CPU的组成原理.（2）在掌握部件单元电路的基础上，进一步将其构造一台基本模型计算机。
(3）为其定义五条机器指令，编写相应的微程序,并上机调试掌握整机概念.二、实验设备PC机一台，TD—CMA实验系统一套。
三、实验原理本实验要实现一个简单的CPU，并且在此CPU的基础上，继续构建一个简单的模型计算机。
CPU 由运算器(ALU）、微程序控制器(MC）、通用寄存器（R0）,指令寄存器（IR）、程序计数器（PC）和地址寄存器（AR)组成,如图5-1—1 所示。
这个CPU 在写入相应的微指令后，就具备了执行机器指令的功能，但是机器指令一般存放在主存当中，CPU 必须和主存挂接后，才有实际的意义，所以还需要在该CPU的基础上增加一个主存和基本的输入输出部件，以构成一个简单的模型计算机。
计算机组成原理》课程设计报告
课程设计说明书《计算机组成原理》算法实现（五）专业 计算机科学与技术学生夏晶晶 班级 M 计算机101 学号1051401122指导教师花小朋完成日期2013年6月21日目录1 课程设计目的 (2)2 课程设计容与要求 (2)2.1课程设计的容 (2)2.2 课程设计的要求 (2)3 实现方法 (2)3.1 系统目标 (2)3.2 主体设计 (4)3.2.1 主窗体的设计 (4)3.2.2 定点整数真值还原窗体的设计 (6)3.2.3 定点整数单符号位补码加减法 (8)3.2.4 定点整数的原码乘法 (10)3.2.5 浮点数的加减运算 (12)4 设计小结 (13)参考文献 (13)1 课程设计目的本课程设计是在学完本课程教学大纲规定的全部容、完成所有实践环节的基础上，旨在深化学生学习的计算机组成原理课程基本知识，进一步领会计算机组成原理的一些算法，并进行具体实现，提高分析问题、解决问题的综合应用能力。
2 课程设计容与要求2.1课程设计的容计算机组成原理算法实现（五）2.2 课程设计的要求能够实现机器数的真值还原（定点整数）、定点整数的单符号位补码加减运算、定点整数的原码乘法运算和浮点数的加减运算。
3 实现方法3.1 系统目标本程序含有以下几个功能模块，分别能够实现如设计容所设计的功能。
共有5个类，各类之间的关系如图3-1所示：系统流程图：3.2 主体设计3.2.1 主窗体的设计程序菜单需要在输入口令正确后方可使用，若口令输入错误需给出重新输入口令的提示，三次口令输入错误则禁止使用。
登陆算法的流程图：输入密码判断密码计数器减1激活菜单栏隐藏登陆显示欢迎界面弹出错误窗口判断计数器值是否大于零结束开始3.2.2 定点整数真值还原窗体的设计选择主窗体中“机器数的真值还原（定点整数）”时进入下图所示的窗体。
在上面的窗体中按“输入”按扭时，将输入焦点设置为最上面的一个文本框上。
输入一个机器数（如10001000）后，按“原->真值”、“反->真值”、“补->真值”或“移->真值”按扭中的任一个后，将在第二文本框中显示对应操作的结果。
计算机组成原理课程设计的实验报告
计算机组成原理课程设计的实验报告实验报告：计算机组成原理课程设计摘要：本实验报告旨在介绍计算机组成原理课程设计的实验过程和结果。
该实验旨在深入理解计算机的组成和工作原理，并通过设计和实现一个简单的计算机系统来加深对计算机组成原理的理解。
本实验报告将包括实验的目的、实验环境、实验步骤、实验结果以及实验的分析和讨论。
1. 实验目的：本实验的目的是通过设计和实现一个简单的计算机系统，加深对计算机组成原理的理解。
具体目标包括：- 理解计算机的基本组成和工作原理；- 掌握计算机硬件的设计和实现方法；- 学习使用计算机组成原理相关的软件工具。
2. 实验环境：本实验所需的硬件和软件环境如下：- 硬件环境：一台支持计算机组成原理课程设计的计算机；- 软件环境：计算机组成原理相关的软件工具，如Xilinx ISE、ModelSim等。
3. 实验步骤：本实验的步骤主要包括以下几个部分：3.1 系统需求分析在设计计算机系统之前，首先需要明确系统的需求和功能。
根据实验要求，我们需要设计一个简单的计算机系统，包括指令集、寄存器、运算单元等。
3.2 系统设计根据系统需求分析的结果，进行系统设计。
设计包括指令集的设计、寄存器的设计、运算单元的设计等。
3.3 系统实现在系统设计完成后，需要进行系统的实现。
具体步骤包括使用硬件描述语言（如VHDL）进行电路设计，使用Xilinx ISE进行逻辑综合和布局布线，最终生成bit文件。
3.4 系统测试在系统实现完成后，需要进行系统的测试。
测试包括功能测试和性能测试。
功能测试主要是验证系统是否按照设计要求正常工作；性能测试主要是测试系统的性能指标，如运行速度、吞吐量等。
4. 实验结果：经过实验，我们成功设计和实现了一个简单的计算机系统。
该系统具有以下特点：- 指令集：支持基本的算术运算和逻辑运算；- 寄存器：包括通用寄存器、程序计数器、指令寄存器等；- 运算单元：包括算术逻辑单元（ALU）和控制单元。
