计算机组成原理实验》报告
计算机组成原理实验报告
实验一：数字逻辑——交通灯系统设计子实验1：7 段数码管驱动电路设计（1）理解利用真值表的方式设计电路的原理；（2）利用Logisim 真值表自动生成电路的功能，设计一个 7 段数码管显示驱动。
二、实验方案设计7 段数码管显示驱动的设计方案：（1）输入：4 位二进制（2）输出：7 段数码管 7 个输出控制信号（3）电路引脚：（4）实现功能：利用 7 段数码管显示 4 位二进制的 16 进制值（5）设计方法：由于该实验若直接进行硬件设计会比较复杂，而7 段数码管显示的真值表较容易掌握，所以我们选择由真值表自动生成电路的方法完成该实验。
先分析设计 7 段数码管显示驱动的真值表，再利用Logisim 中的“分析组合逻辑电路”功能，将真值表填入，自动生成电路。
（6）真值表的设计：由于是 4输入 7输出，真值表共有 16 行。
7输出对应 7个引脚，所以需要依次对照LED 灯的引脚顺序进行设计，如下图所示（注意LED 的引脚顺序）：三、实验步骤（1）在实验平台下载实验框架文件RGLED.circ；（2）在Logisim 中打开RGLED.circ 文件，选择数码管驱动子电路；（3）点击“工程”中的“分析组合逻辑电路”功能，先构建4输入和7输出，再在“真值表”中，将已设计好的真值表的所有数值仔细对照着填入表格中，确认无误后点击“生成电路”，自动生成的电路如下图所示：（4）将子电路封装为如下形式：（5）进行电路测试：·自动测试在数码管驱动测试子电路中进行测试；·平台评测自动测试结果满足实验要求后，再利用记事本打开RGLED.circ 文件，将所有文字信息复制粘贴到Educoder 平台代码区域，点击评测按钮进行测试。
四、实验结果测试与分析（1）自动测试的部分结果如下：（2）平台测试结果如下：综上，本实验测试结果为通过，无故障显示。
本实验的关键点在于：在设计时需要格外注重LED 灯的引脚顺序，保证0-9 数字显示的正确性，设计出正确的真值表。
计算机组成原理数据通路实验报告
计算机组成原理数据通路实验报告计算机组成原理实验报告计算机组成原理实验报告实验一基本运算器实验一、实验目的1. 了解运算器的组成结构2. 掌握运算器的工作原理3. 深刻理解运算器的控制信号二、实验设备PC机一台、TD-CMA实验系统一套三、实验原理1. (思考题)运算器的组成包括算数逻辑运算单元ALU（Arithmetic and Logic Unit）、浮点运算单元FPU（Floating Point Unit）、通用寄存器组、专用寄存器组。
①算术逻辑运算单元ALU （Arithmetic and Logic Unit）ALU主要完成对二进制数据的定点算术运算（加减乘除）、逻辑运算（与或非异或）以及移位操作。
在某些CPU中还有专门用于处理移位操作的移位器。
通常ALU由两个输入端和一个输出端。
整数单元有时也称为IEU（IntegerExecution Unit）。
我们通常所说的“CPU 是XX位的”就是指ALU所能处理的数据的位数。
②浮点运算单元FPU（Floating Point Unit）FPU主要负责浮点运算和高精度整数运算。
有些FPU还具有向量运算的功能，另外一些则有专门的向量处理单元。
③通用寄存器组通用寄存器组是一组最快的存储器，用来保存参加运算的操作数和中间结果。
④专用寄存器专用寄存器通常是一些状态寄存器，不能通过程序改变，由CPU自己控制，表明某种状态。
而运算器内部有三个独立运算部件，分别为算术、逻辑和移位运算部件，逻辑运算部件由逻辑门构成，而后面又有专门的算术运算部件设计实验。
下图为运算器内部原理构造图2. 运算器的控制信号实验箱中所有单元的T1、T2、T3、T4都连接至控制总线单元的T1、T2、T3、T4，CLR都连接至CON单元的CLR按钮。
T4由时序单元的TS4提供（脉冲信号），其余控制信号均由CON单元的二进制数据开关模拟给出。
控制信号中除T4为脉冲信号外，其余均为电平信号，其中ALU_B为低有效，其余为高有效。
计算机组成原理实验报告
计算机组成原理实验报告实验目的，通过本次实验，深入了解计算机组成原理的相关知识，掌握计算机硬件的基本组成和工作原理。
实验一，逻辑门电路实验。
在本次实验中，我们学习了逻辑门电路的基本原理和实现方法。
逻辑门电路是计算机中最基本的组成部分，通过逻辑门电路可以实现各种逻辑运算，如与门、或门、非门等。
在实验中，我们通过搭建逻辑门电路并进行实际操作，深入理解了逻辑门的工作原理和逻辑运算的实现过程。
实验二，寄存器和计数器实验。
在本次实验中，我们学习了寄存器和计数器的原理和应用。
寄存器是计算机中用于存储数据的重要部件，而计数器则用于实现计数功能。
通过实验操作，我们深入了解了寄存器和计数器的内部结构和工作原理，掌握了它们在计算机中的应用方法。
实验三，存储器实验。
在实验三中，我们学习了存储器的原理和分类，了解了不同类型的存储器在计算机中的作用和应用。
通过实验操作，我们进一步加深了对存储器的认识，掌握了存储器的读写操作和数据传输原理。
实验四，指令系统实验。
在本次实验中，我们学习了计算机的指令系统，了解了指令的格式和执行过程。
通过实验操作，我们掌握了指令的编写和执行方法，加深了对指令系统的理解和应用。
实验五，CPU实验。
在实验五中，我们深入了解了计算机的中央处理器（CPU）的工作原理和结构。
通过实验操作，我们学习了CPU的各个部件的功能和相互之间的协作关系，掌握了CPU的工作过程和运行原理。
实验六，总线实验。
在本次实验中，我们学习了计算机的总线结构和工作原理。
通过实验操作，我们了解了总线的分类和各种总线的功能，掌握了总线的数据传输方式和时序控制方法。
结论：通过本次实验，我们深入了解了计算机组成原理的相关知识，掌握了计算机硬件的基本组成和工作原理。
通过实验操作，我们加深了对逻辑门电路、寄存器、计数器、存储器、指令系统、CPU和总线的理解，为进一步学习和研究计算机组成原理奠定了坚实的基础。
希望通过不断的实践和学习，能够更深入地理解和应用计算机组成原理的知识。
《计算机组成原理》实验报告一
《计算机组成原理》实验报告一一、实验目的:编写程序、上机调试、运行程序是进一步学习和掌握汇编语言程序设计的必要手段。
通过本次实验, 学习、掌握运行汇编程序的相关知识。
1、二、实验内容:2、熟悉实验用微机的软、硬件配置（1）硬件: Intel Celeron 500GHz CPU、128M内存（8M作共享显存）、intel810芯片主板、集成i752显卡、maxtro20G硬盘、ps/2接口鼠标、PS/2接口键盘。
（2）软件:DOS 操作系统Windows98 seMASM汇编语言程序3、熟悉运行汇编语言所需的应用程序汇编程序使MASM连接程序使用LINK程序调试程序使用DEBUG程序4、熟悉汇编语言源程序上机操作过程（1）编辑源文件(选择可使用的文本编辑器)（2）汇编源程序文件（3）连接目标文件（4）运行可执行文件5、汇编操作举例用edit编辑myprog.asm文件；（见下图）用MASM.exe编译myprog.asm生成myprog.obj文件；C:\masm\bin> masm.exe由图中可以看出:0 个警告错误0个严格错误汇编通过, 生成mygrog.obj目标文件（如果有严格错误, 汇编不能通过, 必须返回编辑状态更改程序。
）用link.exe命令链接myhprog.obj生成myprog.exe文件！C:\masm\bin> link.exeC:\masm\bin> myprog.exe运行程序结果为:屏幕显示“Hi! This is a dollar sign terminated string.”三、实验总结:1.可以在DOS或Windows状态编辑汇编源程序2.可以使用EDIT 或记事本编辑汇编源程序, 源程序必须以.asm为扩展名。
在记事本中保存文件时, 可以加双引号“myprog.asm”,文件名就不会出现myprog.asm.txt的错误3.熟悉相关的DOS 命令cd 进入子目录mkdir 建立子目录xcopy *.* /s 拷贝当前目录下所有文件及子目录format a: 格式化A盘4.在Windows 系统下运行汇编程序, 有时会有问题, 建议大家熟悉DOS命令,DOS编辑工具, 在DOS状态下运行汇编程序。
上海大学计算机组成原理实验报告(全)
《计算机组成原理实验》报告一数据传送实验1.实验内容及要求在试验箱上完成以下内容:将58H写入A寄存器。
将6BH写入W寄存器。
将C3H写入R1寄存器。
2.实验环境本实验箱用74HC574（8D型上升沿触发器）构成各种寄存器。
3.实施步骤或参数①注视仪器，打开电源，手不要远离电源开关，随时准备关闭电源，注意各数码管、发光管的稳定性，静待10秒，确信仪器稳定、无焦糊味。
②设置实验箱进入手动模式。
③ K2接AEN,K1和K2接EX0和EX1，设置K2K1K0＝010，设置K23～K16＝0101 1000。
④注视A及DBUS的发光管，按下STEP键，应看到CK灯灭、A旁的灯亮。
记住看到的实际显示情况。
⑤放开STEP键，应看到CK灯亮、A寄存器显示58。
记住看到的实际情况。
⑥重复上述实验步骤，在做6BH时，K2接WEN,K1和K2接EX2和EX3，设置K2K1K0＝010，设置K23～K16＝0110 1011；重复上述实验步骤，在做C3H时，K2接RWR,K1和K2接SB和SA，设置K2K1K0＝001，设置K23～K16＝1010 0011。
⑦关闭实验箱电源。
4.测试或者模拟结果A寄存器显示58，W寄存器显示6B，R1寄存器显示C3，完成实验目的。
5.体会本次实验相对简单，只需要三根线便可以完成整个实验，但是，今天认识了实验箱，并且在老师的带领下较为完整的认识了整个试验箱，还是很开心的，今后实验箱将是我们学习计算机组成原理的重要工具，也是我们的好朋友。
运算器实验1.实验内容及要求1（1）在试验箱上完成以下内容:计算07H＋6AH后左移一位的值送OUT输出。
把39H取反后同64H相或的值送入R2寄存器。
（2）通过人工译码，加深对译码器基本工作原理的理解。
理解（微）命令的顺序执行过程。
2.实验环境在实验箱上使用微程序来完成。
3.实施步骤或参数①注视仪器，打开电源，手不要远离电源开关，随时准备关闭电源，注意各数码管、发光管的稳定性，静待10秒，确信仪器稳定、无焦糊味。
计算机组成原理实验报告

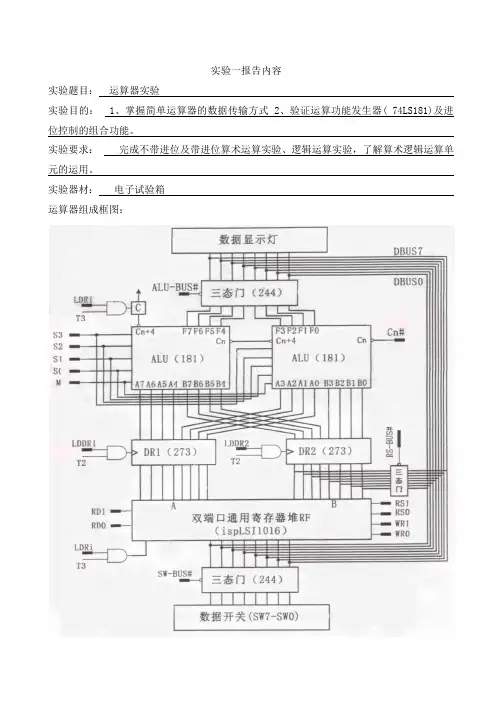

实验一报告内容实验题目：运算器实验实验目的： 1、掌握简单运算器的数据传输方式 2、验证运算功能发生器( 74LS181)及进位控制的组合功能。
实验要求：完成不带进位及带进位算术运算实验、逻辑运算实验，了解算术逻辑运算单元的运用。
实验器材：电子试验箱运算器组成框图：ALU的功能图实验原理：实验中所用的运算器原理如图1-1所示。
其中运算器山两片74LS181以并／串形式构8位字长的ALU。
运算器的输出经过一个三态门(74LS245)和数据总线相连’运算器的两个数据输入端分别由-个锁存器(74LS273)锁存，锁存器的输入已连至数据总线，数据丌关(INPUT UNIT)用来给出参与运算的数据，经一三态门(74LS245)和数据总线相连，数据显示灯(BUS UNIT)已和数据总线相连，用来显示数据总线内容。
本实验装置的控制线(CTR-IN UNIT)应与(CTR-OUT UNIT)相连，数据总线、时序电路( TIME UNIT)产生的脉冲信号（T1-T4）、P(1)、P(2)、P(3)本实验装置已作连接， ( CLK UNIT)必须选择一档合适的时钟，其余均为电平控制信号(HC-UNIT)。
进行实验时，首先按动位于本实验装置右中则的复位按钮使系统进入初始待令状态，在LED显示器闪动出现“P．”的环境下，按动增址命令键使LED显示器自左向右第一位显示提示符H”，表示本装置已进入手动单元实验状态，在该状态下按动单步命令键，即可获得实验所需的单脉冲信号，而各电平控制信号用位于LED显示器左方的K25~KO二进制数据开关来模拟。
在进行手动实验时，必须先预置开关电平：，Load=l, /CE- 1，其余开关控制信号电平均置为0，这在以后手动实验时不再说明，敬请注意。
实验连接：按上图实验线路作以下连接：1、八付运算器控制信号连接：位于实验装置左上方的控制信号(CrR_OLff UNIT)中的(S3、S2. S1. SO.M、／CN. LDDRl. LDDR2. LDCZY. C、B.A)与位于实验装置右中方的(CTR-IN UNIT)、位于实验装置左中方的(UPC UNIT)、位于右J二方的（艮UNIT）作对应连接。
计组实验报告（共10篇）
计组实验报告(共10篇)计组实验报告计算机组成原理实验报告一一、算术逻辑运算器1. 实验目的与要求：目的：①掌握算术逻辑运算器单元ALU（74LS181）的工作原理。
②掌握简单运算器的数据传输通道。
③验算由74LS181等组合逻辑电路组成的运输功能发生器运输功能。
④能够按给定数据，完成实验指定的算术/逻辑运算。
要求：完成实验接线和所有练习题操作。
实验前，要求做好实验预习，掌握运算器的数据传送通道和ALU 的特性，并熟悉本实验中所用的模拟开关的作用和使用方法。
实验过程中，要认真进行实验操作，仔细思考实验有关的内容，把自己想得不太明白的问题通过实验去理解清楚，争取得到最好的实验结果，达到预期的实验教学目的。
实验完成后，要求每个学生写出实验报告。
2. 实验方案：1．两片74LS181（每片4位）以并/串联形式构成字长为8为的运算器。
2．8为运算器的输出经过一个输入双向三态门（74LS245）与数据总线相连，运算器的两个数据输入端分别与两个8位寄存器（74LS273）DR1和DR2的输出端相连，DR1和DR2寄存器是用于保存参加运算的数据和运算的结果。
寄存器的输入端于数据总线相连。
3．8位数据D7~D0（在“INPUT DEVICE”中）用来产生参与运算的数据，并经过一个输出三态门（74LS245）与数据总线相连。
数据显示灯（BUS UNIT）已与数据总线相连，用来显示数据总线上所内容。
4．S3、S2、S1、S0是运算选择控制端，由它们决定运算器执行哪一种运算（16种算术运算或16种逻辑运算）。
5．M是算术/逻辑运算选择，M＝0时，执行算术运算，M＝1时，执行逻辑运算。
6．Cn是算术运算的进位控制端，Cn=0(低电平)，表示有进位，运算时相当于在最低位上加进位1，Cn=1(高电平)，表示无进位。
逻辑运算与进位无关。
7．ALU-B是输出三态门的控制端，控制运算器的运算结果是否送到数据总线BUS上。
低电平有效。
计算机组成原理实验报告1
《计算机组成原理实验》报告1姓名学号教师时间地点机位实验名称:数据传送实验一、实验目的1. 理解自然语言形式命令的人工译码过程。
2. 学习系统部件和数据总线间传送数据的操作。
二、实验原理寄存器的作用是用于保存数据的。
CP226实验仪用74HC574（8D型上升沿触发器）构成各种寄存器。
74HC574 74HC574工作波形图表1：74HC574功能表寄存器A的原理图寄存器W的原理图寄存器组(R0-R3)的原理图三、实验内容1、将57H写入A寄存器。
2、将68H写入W寄存器。
3、将12H写入R0寄存器。
四、实验步骤1、将57H写入A寄存器。
①二进制开关K23-K16用于DBUS[7:0]的数据输入，置数据57H。
表2（电平为：低高低高低高高高）置控制信号为选通寄存器A，置K0（AEN）为0。
②关闭机箱电源，用导线把K0 和AEN连接。
③检查连线和电键位置，确信无误。
④开启机箱电源，按下RST键复位，再按小键盘TV/ME键3次显示屏进入Hand…手动状态。
按下小键盘STEP脉冲键，CK由高变低，观察现象；放开小键盘STEP键，CK脉冲由低变高，产生一个上升沿，数据57H打入选通的寄存器A，观察现象。
2、将68H写入W寄存器。
①二进制开关K23-K16用于DBUS[7:0]的数据输入，置数据68H。
置控制信号为选通寄存器W，置K1（WEN）为0，K0（AEN）为1。
②用导线把K1和WEN连接。
③检查连线和电键位置，确信无误。
④按下小键盘STEP脉冲键，CK由高变低，观察现象；放开小键盘STEP键，CK脉冲由低变高，产生一个上升沿，数据68H打入选通的寄存器W，观察现象。
3、将12H写入R0寄存器。
①二进制开关K23-K16用于DBUS[7:0]的数据输入，置数据12H。
置控制信号为选通寄存器R0。
置K1(WEN)为1，K0(AEN)为1。
②用不同颜色的导线把K5和RRD连接,K4和RWR连接，K3和SB连接，K2和SA连接。
计算机组成原理综合实验报告
计算机组成原理综合实验报告一、实验目的本次计算机组成原理综合实验旨在深入理解计算机组成的基本原理，通过实际操作和设计，巩固所学的理论知识，并培养实践动手能力和创新思维。
二、实验设备本次实验所使用的设备包括计算机硬件实验平台、数字逻辑实验箱、示波器、万用表等。
三、实验内容1、运算器实验设计并实现一个简单的运算器，能够完成加法、减法、乘法和除法运算。
通过实验，深入理解运算器的工作原理，包括数据的输入、运算过程和结果的输出。
2、控制器实验构建一个基本的控制器，实现指令的读取、译码和执行过程。
了解控制器如何控制计算机的各个部件协同工作，以完成特定的任务。
3、存储系统实验研究计算机的存储系统，包括主存和缓存的工作原理。
通过实验，掌握存储单元的读写操作，以及如何提高存储系统的性能。
4、输入输出系统实验了解计算机输入输出系统的工作方式，实现与外部设备的数据传输。
四、实验步骤1、运算器实验步骤（1）确定运算器的功能和架构，选择合适的逻辑器件。
（2）连接电路，实现加法、减法、乘法和除法运算的逻辑。
（3）编写测试程序，输入不同的数据进行运算，并观察结果。
2、控制器实验步骤（1）分析控制器的工作流程和指令格式。
（2）设计控制器的逻辑电路，实现指令的译码和控制信号的生成。
（3）编写测试程序，验证控制器的功能。
3、存储系统实验步骤（1）连接存储单元，设置地址线、数据线和控制线。
（2）编写读写程序，对存储单元进行读写操作，观察数据的存储和读取情况。
（3）通过改变缓存策略，观察对存储系统性能的影响。
4、输入输出系统实验步骤（1）连接输入输出设备，如键盘、显示器等。
（2）编写程序，实现数据的输入和输出。
（3）测试输入输出系统的稳定性和可靠性。
五、实验结果1、运算器实验结果通过测试程序的运行，运算器能够准确地完成加法、减法、乘法和除法运算，结果符合预期。
2、控制器实验结果控制器能够正确地译码指令，并生成相应的控制信号，使计算机各个部件按照指令的要求协同工作。
计算机组成原理实验报告精品9篇
计算机组成原理实验报告课程名称计算机组成原理实验学院计算机专业班级学号学生姓名指导教师20年月日实验一：基础汇编语言程序设计实验1实验目的●学习和了解TEC-XP+教学实验监控命令的用法;●学习和了解TEC-XP+教学实验系统的指令系统;●学习简单的TEC-XP+教学实验系统汇编程序设计。
2实验设备及器材●工作良好的PC机;●TEC-XP+教学实验系统和仿真终端软件PCEC。
3实验说明和原理实验原理在于汇编语言能够直接控制底层硬件的状态，通过简单的汇编指令查看、显示、修改寄存器、存储器等硬件内容。
实验箱正如一集成的开发板，而我们正是通过基础的汇编语言对开发板进行使用和学习，过程中我们不仅需要运用汇编语言的知识，还需要结合数字逻辑中所学的关于存储器、触发器等基本器件的原理，通过串口通讯，实现程序的烧录，实验箱与PC端的通讯。
4实验内容1)学习联机使用TEC－XP+教学实验系统和仿真终端软件PCEC；2)学习使用WINDOWS界面的串口通讯软件；3)使用监控程序的R命令显示/修改寄存器内容、D命令显示存储内容、E命令修改存储内容；4)使用A命令写一小段汇编程序，U命令反汇编输入的程序，用G命令连续运行该程序，用T、P命令单步运行并观察程序单步执行情况。
5实验步骤1)准备一台串口工作良好的PC机器;2)将TEC-XP+放在实验台上,打开实验箱的盖子,确定电源处于断开状态;3)将黑色的电源线一段接220V交流电源,另一端插在TEC-XP+实验箱的电源插座里;4)取出通讯线,将通讯线的9芯插头接在TEC-XP+实验箱上的串口"COM1"或"COM2"上,另一端接到PC机的串口上;5)将TEC-XP+实验系统左下方的六个黑色的控制机器运行状态的开关置于正确的位置,再找个实验中开关应置为001100(连续、内存读指令、组合逻辑、联机、16位、MACH),6)控制开关的功能在开关上、下方有标识;开关拨向上方表示"1",拨向下方表示"0","X"表示任意,其他实验相同;7)打开电源,船型开关盒5V电源指示灯亮;8)在PC机上运行PCEC16.EXE文件,根据连接的PC机的串口设置所用PC机的串口为"1"或"2",其他的设置一般不用改动,直接回车即可; （8）按一下"RESET"按键,再按一下"START"按键,主机上显示：6实验截图及思考题【例3】计算1到10的累加和。
计算机组成原理实验报告
1、根据实验方案框图，调用PC模块，选用适当元器件，画出实验电路逻辑图，并组装成电路。
2、在电路上实现下列手动单功能操作，（控制信息可用电平开关输出电平）。
→ 、
→RAM
RAM→Bus
→
设计提示：
1、利用实验箱中提供的总线接口搭接总线结构，各器件再分别挂到总线上。
2、用一片74LS273作为存贮器的地址寄存器。
一、实验目的
1、了解总线的工作原理
2、掌握总线的传送技术
3、熟悉建立总线的器件特性
二、实验内容
1、根据图2-2所示的实验方案，如果要通过“输出显示”观察到“RAM地址寄存器（AR）”中的数据，请选用适当元器件设计实现。画出实验电路逻辑图，并组装成电路。
2、在设计的电路上实现下列手动单功能操作，并写出操作步骤：
从图中可看出，地址信息及数据信息都是通过同一组数据开关经三态传输门挂上总线，再发送相应的部件的。要区分送入总线的信息是地址还是数据，可以通过对操作时序的控制来实现，本实验由于地址值及内容数据都是通过数据开关人工加载的，因此区分总线上的地址和数据信息也就是人为地操作总线上的某些芯片，打入或读出信息。
图2-2总线传送技术实验方案（例）
图3-2 1k×8位的M2114
五、实验步骤
按照实验内容设计并连接电路，
对单个存贮器地址的写操作如下：
1、 =1，CS=1
2、 =0
3、输入端D3D2D1D0输入地址（0H~15H），打入MAR
4、输入端D3D2D1D0输入数据
5、W/R=0
6、CS=1→0→1
7、返回3，写下一个数据
读操作如下：
1、 =1，CS=1
图1-6简单的节拍脉冲发生器一周期的波形
计算机组成原理的实验报告
计算机组成原理的实验报告一、实验目的本次实验的主要目的是深入理解计算机组成原理中的关键概念和组件，通过实际操作和观察，增强对计算机硬件系统的认识和掌握能力。
具体包括：1、了解计算机内部各部件的工作原理和相互关系。
2、熟悉计算机指令的执行流程和数据的传输方式。
3、掌握计算机存储系统的组织和管理方法。
4、培养分析和解决计算机硬件相关问题的能力。
二、实验设备本次实验使用的设备包括计算机、逻辑分析仪、示波器以及相关的实验软件和工具。
三、实验内容1、运算器实验进行了简单的算术运算和逻辑运算，如加法、减法、与、或等操作。
观察运算结果在寄存器中的存储和变化情况。
2、控制器实验模拟了指令的取指、译码和执行过程。
分析不同指令对计算机状态的影响。
3、存储系统实验研究了内存的读写操作和地址映射方式。
考察了缓存的工作原理和命中率的计算。
4、总线实验观察数据在总线上的传输过程和时序。
分析总线竞争和仲裁的机制。
四、实验步骤1、运算器实验步骤连接实验设备，将运算器模块与计算机主机相连。
打开实验软件，设置运算类型和操作数。
启动运算，通过逻辑分析仪观察运算过程中的信号变化。
记录运算结果，并与预期结果进行比较。
2、控制器实验步骤连接控制器模块到计算机。
输入指令序列，使用示波器监测控制信号的产生和变化。
分析指令执行过程中各个阶段的状态转换。
3、存储系统实验步骤搭建存储系统实验电路。
进行内存读写操作，改变地址和数据，观察存储单元的内容变化。
分析缓存的替换策略和命中率的影响因素。
4、总线实验步骤连接总线模块，配置总线参数。
多个设备同时发送数据，观察总线的仲裁过程。
测量数据传输的时序和带宽。
五、实验结果与分析1、运算器实验结果加法、减法等运算结果准确，符合预期。
逻辑运算的结果也正确无误。
观察到在运算过程中，寄存器的值按照预定的规则进行更新。
分析：运算器的功能正常，能够准确执行各种运算操作，其内部的电路和逻辑设计合理。
2、控制器实验结果指令能够正确取指、译码和执行，控制信号的产生和时序符合指令的要求。
计算机组成原理实验报告
计算机组成原理实验报告一、实验目的本次计算机组成原理实验的主要目的是深入理解计算机的内部结构和工作原理，通过实际操作和观察，巩固和拓展课堂上学到的理论知识，培养实践动手能力和解决问题的能力。
二、实验设备本次实验所使用的设备包括计算机主机、逻辑分析仪、示波器、面包板、各种芯片（如 74LS 系列、8255 芯片等）、导线若干。
三、实验内容1、算术逻辑运算单元（ALU）实验通过使用芯片搭建一个简单的算术逻辑运算单元，实现加法、减法、与、或等基本运算，并观察运算结果。
2、存储单元实验构建一个存储单元，了解存储器的读写操作和存储原理，包括随机存储器（RAM）和只读存储器（ROM）。
3、控制器实验设计一个简单的控制器，实现指令的译码和执行，理解计算机如何按照指令序列进行工作。
4、总线结构实验研究计算机内部的总线结构，包括数据总线、地址总线和控制总线，了解它们在信息传输中的作用。
四、实验原理1、算术逻辑运算单元算术逻辑运算单元是计算机中进行算术和逻辑运算的核心部件。
它通常由加法器、减法器、逻辑门等组成。
通过对输入的操作数进行相应的运算操作，产生输出结果。
2、存储单元存储器用于存储程序和数据。
随机存储器（RAM）可以随时读写，但其数据在断电后会丢失；只读存储器（ROM）中的数据在制造时就已确定，只能读取不能修改，且断电后数据不会丢失。
3、控制器控制器是计算机的指挥中心，负责从存储器中取出指令，对指令进行译码，并产生控制信号，控制各个部件的操作。
4、总线结构总线是计算机内部各个部件之间传输信息的公共通道。
数据总线用于传输数据，地址总线用于传输地址信息，控制总线用于传输控制信号。
五、实验步骤（1）按照实验电路图，在面包板上正确连接 74LS 系列芯片，如74LS181 等，构建加法器和逻辑运算电路。
（2）通过改变输入信号的值，使用逻辑分析仪观察输出结果，验证运算的正确性。
2、存储单元实验（1）使用芯片搭建随机存储器（RAM）和只读存储器（ROM）电路。
《计算机组成原理》实验报告
《计算机组成原理》实验报告实验1：汉字编码实验一、函数解释1. =CHAR(($A2+160)*256+B$1+160)此函数是返回对应数字代码的字符，函数中的$A2的含义是：混合地址（绝对地址+相对地址），而且是单元格的对应的字符是随函数变化而变化的。
函数中的B$1也是一个混合地址，但其是个定单元格，不会随着此函数的单元格变化而变化。
而($A2+160)是区内码向机内码转化的公式，机内码=（区内码）16 +A0A0H 。
完成后的截图如下：2.=LEN($B$1) 是计算要转换的汉字数量，并且利用CODE函数返回文本串中第一个字符的数字代码。
3.=IF(LEN($B$1)>=B3,MID($B$1,B3,1),"") 表示下列是：要转换的汉字。
INT(CODE(C3)/256)-160表示下列是：计算汉字的区码（区号）。
=MOD(CODE(C3),256)-160表示下列是：计算汉字的位码（位号）。
以“西安交通大学城市学院”为例，将该汉字组按上述步骤转化后的显示如下：二、字模显示用Microsoft Visual C++软件执行程序的源代码，与我们要欲给Visual Studio 安装图形库graphics.h的原理是相同的。
故主界面如下所示：输入名字的最后一个字：艺！显示如下：以16进制格式显示字模码，函数中明确规定：if(mat[i*2+j]&(0x80>>k)) { //若字模码在该位是1，则画出一个白色填充方格bar(20+12*(j*8+k),60+12*i,20+12*(j*8+k)+12,60+12*i+12);outtextxy(240+12*(j*8+k),60+12*i, '1'); }else { //若字模码在该位是0，则画出一个白色边框方格rectangle(20+12*(j*8+k),60+12*i,20+12*(j*8+k)+12,60+12*i+12);outtextxy(240+12*(j*8+k),60+12*i, '0');} }三．总结本次实验结束后，学到了很多知识。
组成原理实验报告
一、实验目的1. 理解计算机组成原理的基本概念和原理。
2. 掌握计算机硬件各模块的功能和相互关系。
3. 培养动手实践能力，提高对计算机硬件的认识。
二、实验内容1. 计算机硬件系统组成2. 中央处理器（CPU）的结构与功能3. 存储器系统组成与工作原理4. 输入/输出系统组成与工作原理5. 总线系统组成与工作原理三、实验步骤1. 计算机硬件系统组成（1）观察计算机硬件系统，了解各模块的名称和功能。
（2）分析各模块之间的相互关系，理解计算机硬件系统的整体结构。
2. 中央处理器（CPU）的结构与功能（1）观察CPU模块，了解其内部结构。
（2）分析CPU的各个部件，如寄存器、控制器、算术逻辑单元（ALU）等的功能。
（3）理解CPU的工作原理，包括指令的获取、译码、执行和存储等过程。
3. 存储器系统组成与工作原理（1）观察存储器模块，了解其内部结构。
（2）分析存储器的基本单元，如RAM、ROM等的功能和特点。
（3）理解存储器的工作原理，包括地址译码、数据读/写等过程。
4. 输入/输出系统组成与工作原理（1）观察输入/输出模块，了解其内部结构。
（2）分析输入/输出设备的类型和功能，如键盘、鼠标、显示器等。
（3）理解输入/输出系统的工作原理，包括数据传输、控制信号等过程。
5. 总线系统组成与工作原理（1）观察总线模块，了解其内部结构。
（2）分析总线的类型和功能，如地址总线、数据总线、控制总线等。
（3）理解总线系统的工作原理，包括数据传输、同步信号等过程。
四、实验结果与分析1. 计算机硬件系统组成实验结果显示，计算机硬件系统由CPU、存储器、输入/输出设备和总线等模块组成，各模块之间相互配合，共同完成计算机的运行。
2. 中央处理器（CPU）的结构与功能实验结果显示，CPU由寄存器、控制器和ALU等部件组成，负责指令的获取、译码、执行和存储等过程。
3. 存储器系统组成与工作原理实验结果显示，存储器由RAM、ROM等基本单元组成，负责数据的存储和读取。
计算机组成原理实验报告(4个)
上海建桥学院本科实验报告课程名称：计算机组成原理学号：姓名：专业：班级：指导教师：课内实验目录及成绩序号实验名称页码成绩1 八位算术逻辑运算 12 静态随机存取存储器实验63 数据通路114 微程序控制器的实现16总成绩信息技术学院2014年03 月20 日上海建桥学院实验报告课程名称：计算机组成原理实验类型：验证型实验项目名称：八位算术逻辑运算实验地点：实验日期：年月日一、实验目的和要求1、掌握运算器的基本组成结构；2、掌握运算器的工作原理。
二、实验原理和内容实验采用的运算器数据通路如图1-1所示，ALU逻辑功能表如表1-1所示。
图1-1运算器原理图ALU部件由一片 CPLD实现，内部含有三个独立的运算部件，分别为算术、逻辑和移位运算部件。
输入数据IN[7..0]（由插座JP22引出）通过拨动开关sK7..sK0产生（开关由插座JP97引出）。
数据存于暂存器A或暂存器 B中（暂存器A和B的数据可在 LED灯上实时显示），三个部件可同时接受来自暂存器 A和 B的数据。
各部件对操作数进行何种运算由控制信号S3…S0和CN_I来决定（S3…S0由插座JP18引出；CN_I由插座JP19引出），可通过拨动开关sK23..sK20和sK12设置(开关由插座JP89、JP19引出)。
运算结果由三选一多路开关选择，任何时候，多路开关只选择三个部件中的一个部件的运算结果作为ALU的输出。
ALU的输出ALU_D7..ALU_D0通过三态门74LS245送至CPU内部数据总线（iDBus）上(由插座JP25引出)，并通过扩展区单元的的二位数码管和DS94..DS101LED灯显示（LED灯由插座JP62引出）。
如果运算影响进位标志FC、零标志FZ、正负标志FS，则在T3状态的下降沿，相应状态分别锁存到FC、FZ、FS触发器中，实验仪设有LED灯显示各标志位状态。
操作控制信号wA（允许写暂存器A）、wB(允许写暂存器B）、rALU(允许ALU结果输出到内部数据总线（iDBus）上)由JP19引出，都为低电平有效，实验时可通过连接开关sK15..sK13设置(开关由插座JP92引出)。
计算机组成原理实验报告_2
计算机组成原理实验报告——微程序控制器实验1.一. 实验目的:2.能看懂教学计算机（TH-union）已经设计好并正常运行的数条基本指令的功能、格式及执行流程。
并可以自己设计几条指令, 并理解其功能, 格式及执行流程, 在教学计算机上实现。
3.深入理解计算机微程序控制器的功能与组成原理4.深入学习计算机各类典型指令的执行流程5.对指令格式、寻址方式、指令系统、指令分类等建立具体的总体概念6.学习微程序控制器的设计过程和相关技术二. 实验原理:微程序控制器主要由控制存储器、微指令寄存器和地址转移逻辑三大部分组成。
其工作原理分为:1.将程序和数据通过输入设备送入存储器；2.启动运行后从存储器中取出程序指令送到控制器去识别, 分析该指令要求什么事；3.控制器根据指令的含义发出相应的命令（如加法、减法）, 将存储单元中存放的操作数据取出送往运算器进行运算, 再把运算结果送回存储器指定的单元中；4、运算任务完成后, 就可以根据指令将结果通过输出设备输出三. 微指令格式:1）微地址形成逻辑TH—UNION 教学机利用器件形成下一条微指令在控制器存储器的地址.下地址的形成由下地址字段及控制字段中的CI3—SCC控制.当为顺序执行时,下地址字段不起作用.下地址为当前微指令地址加1;当为转移指令(CI3—0=0011)时,由控制信号SCC提供转移条件,由下地址字段提供转移地址.2）控制字段控制字段用以向各部件发送控制信号,使各部件能协调工作。
控制字段中各控制信号有如下几类:①对运算器部件为了完成数据运算和传送功能, 微指令向其提供了24位的控制信号, 包括：4位的A、B口地址, 用于选择读写的通用积存器３组３位的控制码I８－I６、I５－I３、I２－I６, 用于选择结果处置方案、运算功能、数据来源。
３组共７位控制信号控制配合的两片GAL20V83位SST, 用于控制记忆的状态标志位2位SCI, 用于控制产生运算器低位的进位输入信号2位SSH, 用于控制产生运算器最高, 最地位（和积存器）移位输入信号②对内存储器I/O和接口部件, 控制器主要向它们提供读写操作用到的全部控制信号, 共3位, 即MRW③对CPU内部总线数据来源的控制, 主要通过3位编码标记为DCD, 来选择把哪一组数据发送到内部总线（IB）上。
计算机组成原理实验报告4
计算机组成原理实验报告实验项目存储器一、实验目的：1)理解计算机主存储器的分类及作用。
2)掌握TEC-CA实验台上的存储器器件的工作原理及读写方法。
二、实验原理：在TEC-CA开放式CPU实验教学系统实验台上，有2片静态存储器器件HM6116。
HM6116有8位数据总线和11位地址总线。
2片HM6116构成了2k X 16bits的静态存储器，与FPGA-CPU一起构成了能够运行测试程序的计算机。
图6-41是FPGA-CPU和2片HM6116连接示意图。
对于FPGA-CPU来说，实验台上的2片HM6116的CS是接地的，因此不需要对它们的CS 进行控制。
FPGA-CPU产生的16位存储器地址A15—A0只有11位地址A10—A0送往2片HM6116，其余5位地址A15—A11没有使用。
FPGA-CPU的16位存储器数据总线D15—D0和2片HM6116相连，1片HM6116的I/O7—I/O0接D7—D0，另1片HM6116的I/O7—I/O0接D15—D8。
FPGA-CPU 输出的存储器控制信号FWR直接送2片HM6116的WE；FWR在实验台经过一个反相器反相后送2片HM6116的OE。
因此FPGA-CPU只要在存储器地址总线A10—A0设置好地址，在数据总线D15—D0上送出被写数据，然后在FWR上产生一个负脉冲，就能将数据写入指定的存储器单元；只要在存储器地址总线A10—A0设置好地址，然后使FWR为高电平，就能在数据总线D15—D0上接收到从指定的存储器单元读出的数据。
三、实验步骤：（1）实验台设置成FPGA-CPU附加外部RAM运行模式“011”。
该调试模式要能够实现模拟FPGA-CPU对实验台存储器的存数、取数功能。
即REGSEL = 0、CLKSEL = 1、FDSEL = 1。
使用实验台上的单脉冲，即STEP_CLK短路子短接，短路子RUN_CLK断开。
由于当FDSEL=0时，指示灯D15—D0显示的是开关SD15—SD0的值，因此开关FDSEL必须为1。
