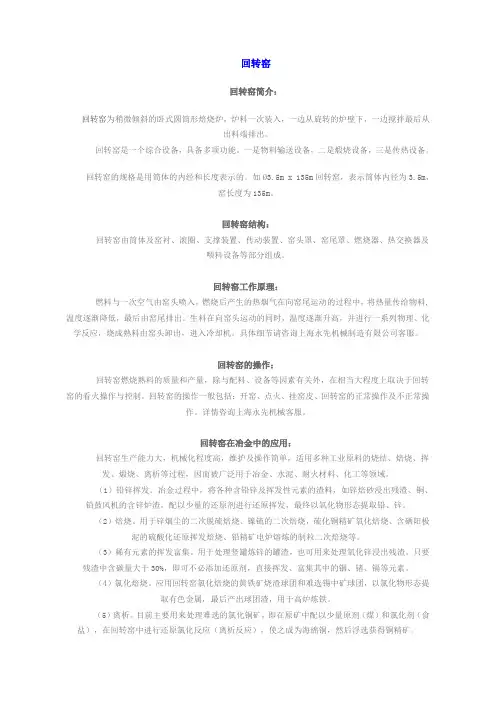

回转窑、冷却机
回转窑回转窑简介：回转窑为稍微倾斜的卧式圆筒形焙烧炉，炉料一次装入，一边从旋转的炉壁下，一边搅拌最后从出料端排出。
回转窑是一个综合设备，具备多项功能。
一是物料输送设备，二是煅烧设备，三是传热设备。
回转窑的规格是用筒体的内经和长度表示的。
如Ø3.5m x 135m回转窑，表示筒体内径为3.5m，窑长度为135m。
回转窑结构：回转窑由筒体及窑衬、滚圈、支撑装置、传动装置、窑头罩、窑尾罩、燃烧器、热交换器及喂料设备等部分组成。
回转窑工作原理：燃料与一次空气由窑头喷入，燃烧后产生的热烟气在向窑尾运动的过程中，将热量传给物料,温度逐渐降低，最后由窑尾排出。
生料在向窑头运动的同时，温度逐渐升高，并进行一系列物理、化学反应，烧成熟料由窑头卸出，进入冷却机。
具体细节请咨询上海永先机械制造有限公司客服。
回转窑的操作：回转窑燃烧熟料的质量和产量，除与配料、设备等因素有关外，在相当大程度上取决于回转窑的看火操作与控制。
回转窑的操作一般包括：开窑、点火、挂窑皮、回转窑的正常操作及不正常操作。
详情咨询上海永先机械客服。
回转窑在冶金中的应用：回转窑生产能力大，机械化程度高，维护及操作简单，适用多种工业原料的烧结、焙烧、挥发、煅烧、离析等过程，因而被广泛用于冶金、水泥、耐火材料、化工等领域。
（1）铅锌挥发。
冶金过程中，将各种含铅锌及挥发性元素的渣料，如锌焙砂浸出残渣、铜、铅鼓风机的含锌炉渣，配以少量的还原剂进行还原挥发，最终以氧化物形态提取铅、锌。
（2）焙烧。
用于锌烟尘的二次脱硫焙烧、镍锍的二次焙烧，硫化铜精矿氧化焙烧、含硒阳极泥的硫酸化还原挥发焙烧、铅精矿电炉熔炼的制粒二次焙烧等。
（3）稀有元素的挥发富集。
用于处理竖罐炼锌的罐渣，也可用来处理氧化锌浸出残渣。
只要残渣中含碳量大于30%，即可不必添加还原剂，直接挥发、富集其中的铟、锗、镉等元素。
（4）氯化焙烧。
应用回转窑氯化焙烧的黄铁矿烧渣球团和难选锡中矿球团，以氯化物形态提取有色金属，最后产出球团渣，用于高炉炼铁。

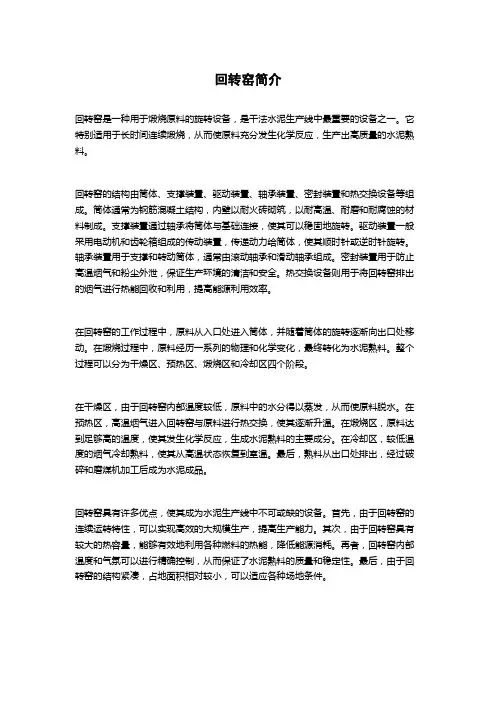

回转窑简介
回转窑简介回转窑是一种用于煅烧原料的旋转设备，是干法水泥生产线中最重要的设备之一。
它特别适用于长时间连续煅烧，从而使原料充分发生化学反应，生产出高质量的水泥熟料。
回转窑的结构由筒体、支撑装置、驱动装置、轴承装置、密封装置和热交换设备等组成。
筒体通常为钢筋混凝土结构，内壁以耐火砖砌筑，以耐高温、耐磨和耐腐蚀的材料制成。
支撑装置通过轴承将筒体与基础连接，使其可以稳固地旋转。
驱动装置一般采用电动机和齿轮箱组成的传动装置，传递动力给筒体，使其顺时针或逆时针旋转。
轴承装置用于支撑和转动筒体，通常由滚动轴承和滑动轴承组成。
密封装置用于防止高温烟气和粉尘外泄，保证生产环境的清洁和安全。
热交换设备则用于将回转窑排出的烟气进行热能回收和利用，提高能源利用效率。
在回转窑的工作过程中，原料从入口处进入筒体，并随着筒体的旋转逐渐向出口处移动。
在煅烧过程中，原料经历一系列的物理和化学变化，最终转化为水泥熟料。
整个过程可以分为干燥区、预热区、煅烧区和冷却区四个阶段。
在干燥区，由于回转窑内部温度较低，原料中的水分得以蒸发，从而使原料脱水。
在预热区，高温烟气进入回转窑与原料进行热交换，使其逐渐升温。
在煅烧区，原料达到足够高的温度，使其发生化学反应，生成水泥熟料的主要成分。
在冷却区，较低温度的烟气冷却熟料，使其从高温状态恢复到室温。
最后，熟料从出口处排出，经过破碎和磨煤机加工后成为水泥成品。
回转窑具有许多优点，使其成为水泥生产线中不可或缺的设备。
首先，由于回转窑的连续运转特性，可以实现高效的大规模生产，提高生产能力。
其次，由于回转窑具有较大的热容量，能够有效地利用各种燃料的热能，降低能源消耗。
再者，回转窑内部温度和气氛可以进行精确控制，从而保证了水泥熟料的质量和稳定性。
最后，由于回转窑的结构紧凑，占地面积相对较小，可以适应各种场地条件。
然而，回转窑也存在一些问题和挑战。
首先，由于回转窑内部温度很高，对设备材料和热工性能要求较高，增加了设备的制造难度和成本。
回转窑技术参数及工作原理
回转窑技术参数及工作原理回转窑是一种常用的烧结设备，广泛应用于水泥、冶金、化工等行业。
本文将介绍回转窑的技术参数及工作原理。
一、技术参数1. 窑体尺寸：回转窑的尺寸主要由窑筒直径和窑长两个参数决定。
一般窑筒直径为3-6米，窑长为30-150米，具体尺寸根据生产需求而定。
2. 转速：回转窑的转速是指窑筒每分钟旋转的圈数，通常为0.2-4.0转/分钟。
转速的选择应结合烧结物料的性质和生产工艺要求，以确保物料在窑内充分烧结。
3. 倾斜角度：回转窑的倾斜角度对物料的烧结效果有重要影响。
一般来说，倾斜角度为3-5度，过大或过小都会影响烧结效果。
4. 烧成温度：回转窑的烧成温度取决于生产工艺和物料的特性。
通常在1200-1500摄氏度之间，不同行业和产品的要求有所不同。
二、工作原理回转窑由筒体、带有轮圈的支撑装置、传动装置、密封装置等组成。
物料由窑头进料口进入回转窑，随着窑筒的旋转逐渐向窑尾移动。
在运动过程中，物料在重力的作用下沿着窑筒的倾斜方向逐渐下滑。
在回转窑内，物料经历了多个区域的热交换和化学反应。
首先是预热区，物料在此区域受到燃料燃烧产生的高温气体的预热作用，水分被蒸发，有机物被分解。
然后进入煅烧区，物料在高温区域中发生煅烧反应，形成熟料。
最后是冷却区，物料在此区域被冷却气体冷却，减少温度。
回转窑的工作原理可以简单概括为：物料在回转窑内受到高温气体和窑筒的作用，经过一系列的热交换和化学反应，最终形成所需的产品。
三、回转窑的优势1. 适应性强：回转窑适用于多种物料的烧结，如水泥熟料、石灰石、铁矿石等。
并且可以根据生产需要进行调整和改进。
2. 热能利用高效：回转窑内的物料与高温气体进行热交换，热能利用效率较高，有利于节能减排。
3. 产品质量好：回转窑能够实现物料的均匀受热和充分烧结，从而提高产品的质量。
4. 生产能力大：回转窑的生产能力大，适用于大规模生产。
回转窑是一种重要的烧结设备，具有广泛的应用前景。

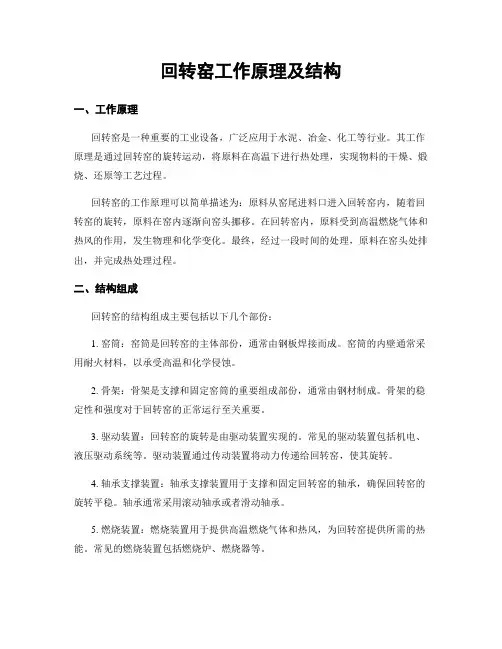

回转窑工作原理及结构
回转窑工作原理及结构一、工作原理回转窑是一种重要的工业设备，广泛应用于水泥、冶金、化工等行业。
其工作原理是通过回转窑的旋转运动，将原料在高温下进行热处理，实现物料的干燥、煅烧、还原等工艺过程。
回转窑的工作原理可以简单描述为：原料从窑尾进料口进入回转窑内，随着回转窑的旋转，原料在窑内逐渐向窑头挪移。
在回转窑内，原料受到高温燃烧气体和热风的作用，发生物理和化学变化。
最终，经过一段时间的处理，原料在窑头处排出，并完成热处理过程。
二、结构组成回转窑的结构组成主要包括以下几个部份：1. 窑筒：窑筒是回转窑的主体部份，通常由钢板焊接而成。
窑筒的内壁通常采用耐火材料，以承受高温和化学侵蚀。
2. 骨架：骨架是支撑和固定窑筒的重要组成部份，通常由钢材制成。
骨架的稳定性和强度对于回转窑的正常运行至关重要。
3. 驱动装置：回转窑的旋转是由驱动装置实现的。
常见的驱动装置包括机电、液压驱动系统等。
驱动装置通过传动装置将动力传递给回转窑，使其旋转。
4. 轴承支撑装置：轴承支撑装置用于支撑和固定回转窑的轴承，确保回转窑的旋转平稳。
轴承通常采用滚动轴承或者滑动轴承。
5. 燃烧装置：燃烧装置用于提供高温燃烧气体和热风，为回转窑提供所需的热能。
常见的燃烧装置包括燃烧炉、燃烧器等。
6. 冷却装置：冷却装置用于冷却回转窑内的物料和排出的热风。
常见的冷却装置包括冷却器、风机等。
7. 进料和排料装置：进料装置用于将原料送入回转窑，排料装置用于将处理后的物料从回转窑中排出。
进料和排料装置通常采用输送带、斗式提升机等。
三、工作参数回转窑的工作参数对于其正常运行和工艺效果具有重要影响。
常见的工作参数包括：1. 旋转速度：回转窑的旋转速度决定了物料在窑内停留的时间，对于不同工艺过程有不同的要求。
2. 倾角：回转窑的倾角决定了物料在窑内的运动轨迹和物料层厚度，对于热传导、物料均匀性等有影响。
3. 内径和长度：回转窑的内径和长度决定了窑的处理能力和物料的停留时间。
回转窑工作原理及结构
回转窑工作原理及结构一、工作原理回转窑是一种常见的热处理设备，主要用于物料的烧结、煅烧和热解等工艺过程。
其工作原理如下：1. 物料进料：物料通过进料口进入回转窑的一端，并沿着窑筒的轴线方向逐渐向另一端挪移。
在进料端，通常会设置一个预热区，用于提高物料的温度。
2. 燃烧器燃烧：回转窑的一端设有燃烧器，用于提供燃料和氧气，形成高温的燃烧气体。
这些燃烧气体在窑筒内流动，并与物料进行热交换。
3. 热交换：燃烧气体通过与窑筒内壁和物料的接触，将热量传递给物料。
同时，窑筒内壁也会吸收部份热量，以保持较高的温度。
4. 烧结、煅烧和热解：在高温的环境下，物料中的水分、有机物和其他挥发性成份会被蒸发、燃烧或者分解，从而实现烧结、煅烧和热解等工艺过程。
5. 出料：经过一段时间的处理，物料逐渐挪移到回转窑的出料端。
在出料端，通常会设置冷却区，用于降低物料的温度，以防止过热。
二、结构组成回转窑通常由以下几个主要部份组成：1. 窑筒：窑筒是回转窑的主体部份，呈圆筒形状。
它由耐火材料构成，能够承受高温和化学侵蚀。
窑筒内壁通常采用不同形状和材料的砖块进行衬砌，以提高耐火性能和热传导效率。
2. 转动装置：回转窑需要通过转动装置使窑筒绕水平轴线旋转。
常见的转动装置包括齿轮驱动、链传动和液压驱动等。
转动装置通常由机电、减速器和传动装置等组成。
3. 进料和出料装置：回转窑的进料和出料装置用于控制物料的进出。
进料装置通常包括进料口、进料斗和进料管等，而出料装置通常包括出料口、出料斗和出料管等。
4. 燃烧器：燃烧器是回转窑的关键部件之一，用于提供燃料和氧气，形成高温的燃烧气体。
常见的燃烧器类型包括煤粉燃烧器、天然气燃烧器和油燃烧器等。
5. 冷却装置：冷却装置用于降低物料的温度，以防止过热。
常见的冷却装置包括风冷器、水冷器和冷却风机等。
冷却装置通常位于回转窑的出料端。
6. 辅助设备：为了保证回转窑的正常运行，通常还需要配备一些辅助设备，如电气控制系统、除尘设备和废气处理设备等。
回转窑设备及工作原理
回转窑设备及工作原理回转窑是一种常见的旋转式热处理设备，主要用于水泥熟料的生产和其他煅烧过程。
它通过将原料在高温下进行煅烧，使其发生化学反应，将其转化为所需的产品，如水泥熟料、石灰等。
回转窑的主要组成部分包括筒体、头尾炉头、焚烧装置和驱动部分。
筒体是回转窑的主体，通常由耐火材料和一定的钢结构组成。
它是一个长而细的圆筒形结构，可以旋转，以便于原料在筒体中均匀受热。
筒体内壁常常具有各种形状的障碍物，可以提高原料与气体之间的接触，促进热量传递和化学反应的进行。
头尾炉头是连接筒体和其他设备的部分。
头炉头通常设有进料管和排气管，用于将原料和燃料进入筒体，并将燃烧产生的气体排出筒体。
尾炉头通常设有尾气管，用于排出经过筒体后的燃烧产物。
焚烧装置是回转窑的燃烧部分，用于提供所需的热能。
常见的焚烧装置有燃烧器和燃烧室。
燃烧器将燃料和空气混合后喷入燃烧室，燃烧产生的高温气体通过筒体内流动，将筒体内的原料加热并进行煅烧。
燃烧室通常位于筒体的一端，燃料和空气由头炉头进入，燃烧产物由尾炉头排出。
驱动部分是用于驱动筒体旋转的部分，通常由电机、减速机和传动装置组成。
电机提供动力，通过减速机和传动装置将动力传递给筒体，使其旋转。
驱动部分通常位于筒体的一端，与燃烧部分相对应。
回转窑的工作原理主要分为物理过程和化学过程两个方面。
物理过程是指原料在高温下的物理改变。
原料在筒体中旋转，受到燃烧产生的高温气体的加热，逐渐升温并发生物理变化。
在不同温度下，原料的结构和性质会发生改变，例如失水、脱碳、煅烧等。
化学过程是指原料在高温下的化学反应。
原料在加热过程中发生各种化学反应，转化为所需的产物。
水泥熟料生产过程中的主要化学反应有石灰石分解、石膏分解等。
这些反应主要发生在筒体中的高温区域。
回转窑的优点包括温度控制方便、适应性强、操作简便等。
它可以通过调节燃料的量和供氧量来控制筒体内的温度，适应不同的生产需求。
此外，由于筒体的旋转，原料可以在筒体中均匀受热，促进热量传递和化学反应的进行。
回转窑工作原理及结构
回转窑工作原理及结构回转窑是一种常用的工业设备，广泛应用于矿山、冶金、化工等行业，用于石灰、水泥、陶瓷等物料的烧结和煅烧过程。
本文将详细介绍回转窑的工作原理和结构。
一、工作原理回转窑的工作原理基于物料在高温下的热化学反应，通过旋转的筒体将物料进行加热和热处理。
其工作原理可以分为以下几个步骤：1. 物料进料：物料由进料口进入回转窑内，通常通过螺旋输送机或挡板输送机将物料均匀地送入窑体。
2. 热风进入：燃烧器燃烧燃料产生的高温热风经过窑头的风管进入回转窑内。
热风的进入有助于提供所需的热量，促进物料的热化学反应。
3. 物料加热：物料在回转窑内随着筒体的旋转逐渐升温。
高温热风和物料的接触使物料表面产生一层熔融状态的液相，促进物料的反应和热传导。
4. 热化学反应：物料在高温下进行热化学反应，例如水泥熟料的煅烧、石灰石的石灰化等。
这些反应会释放出大量的热量，进一步提高物料的温度。
5. 冷却排放：经过热化学反应后的物料逐渐冷却，最终从回转窑的出料口排出。
冷却过程可以通过引入冷风或水进行辅助，以降低物料的温度。
二、结构组成回转窑主要由以下几个部分组成：1. 窑体：窑体是回转窑的主体结构，通常由钢板或耐火材料制成。
窑体呈圆筒形，一端为进料口，一端为出料口。
窑体内部有一定数量的隔板，用于提高物料的热交换效果。
2. 驱动装置：驱动装置用于带动回转窑的旋转运动。
常见的驱动装置有齿轮传动和液压传动两种。
齿轮传动通常由电机、减速器和齿轮组成，通过传动装置将动力传递给回转窑。
3. 轮带和支撑装置：回转窑的轮带和支撑装置用于支撑和保持窑体的稳定运行。
轮带通常由钢制而成，通过滚动摩擦与回转窑的轮圈接触，使窑体能够顺利旋转。
4. 冷却装置：冷却装置用于降低回转窑内物料的温度，防止物料过度热化和结块。
常见的冷却装置有冷风机和水冷装置。
冷风机通过引入冷风进行物料的自然冷却，水冷装置则通过喷淋水进行冷却。
5. 烟气处理装置：烟气处理装置用于处理回转窑产生的废气和粉尘。
回转窑工作原理及结构
回转窑工作原理及结构回转窑是一种常用的工业设备，广泛应用于水泥、冶金、化工等行业。
本文将详细介绍回转窑的工作原理及结构。
一、工作原理：回转窑是一种旋转式设备，主要用于物料的烧结、干燥、煅烧等工艺过程。
其工作原理可以简单概括为以下几个步骤：1. 物料进料：物料通过进料口进入回转窑的内部，通常由进料斗或输送机等设备将物料均匀地送入窑体。
2. 窑体旋转：回转窑内设置有驱动装置，通过电机、减速器等设备驱动窑体旋转。
窑体通常呈轴线倾斜的圆筒形状，倾角一般为1°～5°。
3. 燃烧设备：回转窑内部设置有燃烧设备，如煤粉喷嘴、燃气喷嘴等。
燃料经过点火后，在窑体内燃烧产生高温热源。
4. 热传导：燃烧产生的高温热源通过窑壁传导给物料，使物料发生热化学反应。
窑体内部通常设置有耐火材料，以保护窑壁不受高温热源的直接侵蚀。
5. 物料烧结：物料在高温热源的作用下，经过烧结反应，使其发生结晶、固化等变化，形成所需的产品。
6. 尾气处理：在燃烧过程中产生的尾气通过排气装置排出，经过处理后可以回收利用或排放到大气中。
二、结构组成：回转窑的结构主要包括以下几个部分：1. 窑体：回转窑的窑体是由钢板焊接而成的圆筒形结构，常见的材质有碳钢、不锈钢等。
窑体内部需要耐火材料进行保护，以承受高温热源的侵蚀。
2. 转动装置：回转窑的转动装置通常由电机、减速器、齿轮等组成。
电机为窑体提供旋转动力，减速器和齿轮则实现动力传递和转速控制。
3. 驱动装置：驱动装置主要用于驱动转动装置，通常由电机、液压系统等组成。
其作用是使回转窑能够平稳、持续地旋转。
4. 进料装置：进料装置用于将物料均匀地送入回转窑内部。
常见的进料装置有进料斗、输送机、螺旋输送器等，可根据物料性质和工艺要求选择合适的装置。
5. 燃烧装置：燃烧装置是回转窑内部的热源，常见的燃料有煤粉、燃气等。
燃料经过点火后，在窑体内燃烧产生高温热源，用于物料的烧结和热化学反应。
6. 排气装置：排气装置用于将燃烧过程中产生的尾气排出。
回转窑工作原理
回转窑工作原理回转窑是一种重要的工业设备，广泛应用于水泥生产、冶金、化工等行业。
本文将详细介绍回转窑的工作原理。
一、回转窑的结构回转窑由筒体、滚筒、支撑装置、传动装置、轴承装置、密封装置等组成。
筒体是回转窑的主要部分，通常由耐火材料制成，能够承受高温和化学腐蚀。
滚筒则是筒体内部的工作区域，用于容纳物料并进行热处理。
二、回转窑的工作原理回转窑的工作原理可以简单描述为：物料在回转窑内不断旋转和移动，同时受到高温热源的热处理，从而实现物料的烧结、煅烧、干燥等工艺过程。
具体来说，回转窑的工作原理包括以下几个方面：1. 物料投料物料通过物料管道或送料装置从回转窑的一端投入。
投料时要保持均匀和稳定，以确保物料能够在回转窑内得到充分的接触和热处理。
2. 回转运动回转窑通过传动装置驱动滚筒进行回转运动。
滚筒的回转速度可以根据工艺要求进行调节，以控制物料在回转窑内的停留时间和热处理效果。
3. 热处理回转窑内设置有燃烧装置或热源，通过燃烧燃料或直接加热的方式提供高温热源。
物料在回转窑内受到高温的热处理，使其发生化学反应、烧结、煅烧等工艺过程。
4. 冷却经过热处理的物料需要进行冷却，以使其达到合适的温度，便于后续工艺操作。
回转窑内通常设置有冷却装置，如风冷装置或水冷装置，用于降低物料的温度。
5. 排料冷却后的物料从回转窑的另一端排出。
排料时要确保物料的均匀性和稳定性，以满足后续工艺的要求。
三、回转窑的应用回转窑广泛应用于水泥生产、冶金、化工等行业。
具体应用包括以下几个方面：1. 水泥生产回转窑是水泥生产过程中的关键设备之一。
通过回转窑的热处理，将原料中的水分蒸发，使其发生化学反应，最终得到水泥熟料。
2. 冶金行业回转窑在冶金行业中用于煅烧矿石、焦炭等物料，以提取有用的金属元素或制备金属氧化物。
3. 化工行业回转窑在化工行业中用于进行催化剂的活化、固体废物的处理、有机物的热解等工艺过程。
4. 其他行业回转窑还可以应用于其他行业，如陶瓷、食品加工等，用于干燥、烧结等工艺过程。
回转窑工作原理及结构
回转窑工作原理及结构回转窑是一种常用的工业设备，广泛应用于水泥、冶金、化工等行业。
它以其独特的工作原理和结构特点而备受关注。
本文将详细介绍回转窑的工作原理及结构，匡助读者更好地理解和应用该设备。
一、工作原理回转窑的工作原理主要包括物料的进料、预热、烧结和冷却四个过程。
1. 进料：物料通过进料端进入回转窑，并随着窑筒的旋转逐渐向出料端挪移。
2. 预热：物料在进入窑筒后，首先经历预热过程。
在预热区，物料与高温燃烧气体进行热交换，使物料逐渐升温。
3. 烧结：在窑筒的烧结区，物料被加热到足够高的温度，发生化学反应，形成熟料。
这个过程需要足够的时间和温度，以保证熟料的质量。
4. 冷却：熟料在窑筒的冷却区，通过与冷却气体进行热交换，使熟料逐渐冷却，最终成为可用的水泥熟料。
二、结构特点回转窑的结构主要包括筒体、扶正轮、齿圈、润滑装置和传动装置等。
1. 筒体：回转窑的筒体是由钢板焊接而成的圆筒形结构。
它具有足够的强度和刚度，能够承受窑内物料的分量和旋转力矩。
2. 扶正轮：扶正轮位于窑筒的两端，通过扶正轮的支撑和固定，保证窑筒的正常运转。
扶正轮普通由铸铁或者铸钢制成，具有耐磨和耐高温的特点。
3. 齿圈：齿圈位于扶正轮的外侧，与传动装置相连接。
它通过与传动装置的齿轮啮合，驱动窑筒的旋转运动。
4. 润滑装置：润滑装置用于保证回转窑的正常运转和减少磨擦损失。
常见的润滑方式包括油脂润滑和油气润滑等。
5. 传动装置：传动装置用于提供足够的动力，驱动回转窑的旋转运动。
常见的传动方式包括电动机驱动、液压驱动和齿轮传动等。
三、应用领域回转窑广泛应用于水泥生产、冶金和化工等行业。
具体应用领域包括：1. 水泥生产：回转窑是水泥生产过程中的核心设备之一。
它能够将原料烧结成熟料，用于水泥生产。
2. 冶金行业：回转窑在冶金行业中主要用于焙烧矿石和精矿，以提取实用的金属元素。
3. 化工行业：回转窑在化工行业中主要用于石油焦的生产和处理，以及有机化合物的热解和煅烧等。
回转窑结构及工作原理概述
回转窑结构及工作原理概述回转窑的筒体由钢板卷制而成，筒体内镶砌耐火衬，且与水平线成规定的斜度，由3个轮带支承在各档支承装置上，在入料端轮带附件的跨内筒体上用切向弹簧板固定一个大齿圈，其下有一个小齿轮与其啮合。
正常运转时，由主传动电动机经主减速器向该开式齿轮装置传递动力，驱动回转窑。
物料从窑尾（筒体的高端）进入窑内煅烧。
由于筒体的倾斜和缓慢的回转作用，物料既沿圆周方向翻滚又沿轴向（从高端向低端）移动，继续完成分解和烧成的工艺过程，最后，生成熟料经窑头罩进入冷却机冷却。
燃料由窑头喷入窑内，燃烧产生的废气与物料进行热交换后，由窑尾导出，本设计不含燃料的燃烧器。
该窑在结构方面有以下主要特点：1．筒体采用20g和保证五项机械性能（σs、σb、δ%、αk和冷弯试验）的镇静钢Q235-C 钢板卷制，通常采用自动焊焊接。
筒体壁厚：一般为25mm，烧成带为28mm，轮带下为65mm、由轮带下到跨间有40mm厚的过渡段节，从而使筒体的设计更为合理，既保证横截面的刚性又改善了支承装置的受力状态。
在筒体进、出料端都装有耐高温、耐磨损的窑口护板。
其中窑头护板与冷风套组成环形分格的套筒空间，从喇叭口向筒体吹冷风冷却窑头护板的非工作面，以有利该部分的长期安全工作。
在筒体上套有三个矩形实心轮带。
轮带与筒体垫板间的间隙由热膨胀量决定，当窑正常运转时，轮带能适度套在筒体上，以减少筒体径向变形。
为保证靠近窑头温度较高的两档支承装置运行可靠，在窑头档及窑中档轮带下装有特设的筒体冷风套装置（图号R2152）。
2．采用液压推力挡轮装置承受全窑的下滑力，该装置可推动窑体向上移动。
支承点间跨度的正确分配，使各档轴承装置的设计更加合理。
每个轴承均设有测温装置。
各轴瓦的工作温度均于现场直接显示，并可在中控室查检。
3．传动系统用单传动，由高启动转矩的水泥工业回转窑专用的直流电动机驱动硬齿面三级圆柱齿轮减速器，再带动窑的开式齿轮副，该传动装置采用弹性胶块联轴节，以增加传动的平稳性，设有连接保安电源的辅助传动装置，可保证主电源中断时仍能盘窑操作，防止筒体弯曲并便利检修。
回转窑工作原理及结构
回转窑工作原理及结构回转窑是一种常见的工业设备，广泛应用于水泥生产、冶金、化工等行业。
本文将详细介绍回转窑的工作原理及结构。
一、工作原理回转窑是一种旋转式设备，其工作原理基于物料在旋转过程中的热传导、传热、传质和化学反应等过程。
1. 物料进料：物料通过进料端进入回转窑，通常是由上方均匀分布的进料装置将物料均匀地送入窑体。
2. 窑体旋转：回转窑通过驱动装置带动窑体旋转，通常是通过电机与齿轮、链条等传动装置实现。
3. 物料热传导：在回转窑内，物料与高温气体接触，通过热传导的方式使物料温度逐渐升高。
4. 传热传质：物料在旋转过程中，不断与高温气体进行热交换和质量传递。
热气体从窑尾进入，与物料进行热交换后，经过窑头排出。
5. 化学反应：在高温环境下，物料中的化学成分可能发生变化，例如水泥生产中的煅烧过程。
6. 熟料排出：经过一段时间的热处理后，物料在窑体内逐渐转化为熟料，并从窑尾排出。
二、结构组成回转窑的结构通常由以下几个部分组成：1. 窑体：窑体是回转窑的主体部分，通常由钢板焊接而成。
窑体内部覆有耐火材料，以承受高温和化学腐蚀。
2. 轴承支撑装置：用于支撑和固定回转窑的轴承，以确保窑体的平稳旋转。
3. 驱动装置：通常由电机、齿轮和链条等组成，用于带动回转窑的旋转。
4. 转轮装置：用于支撑和平衡窑体的重量，并减少摩擦阻力。
5. 进料装置：用于将物料均匀地送入回转窑，通常由斗式输送机、螺旋输送机等组成。
6. 排料装置：用于将熟料从窑尾排出，通常由排料板和排料筒等组成。
7. 冷却装置：用于对热处理后的物料进行冷却，通常是通过与冷却气体的接触实现。
8. 热风炉：用于提供高温气体，通常是通过燃烧煤、油或天然气等燃料产生热能。
三、应用领域回转窑广泛应用于水泥生产、冶金、化工等行业。
具体应用包括：1. 水泥生产：回转窑是水泥生产中煅烧过程的核心设备，用于将原料中的石灰石和粘土等物质煅烧成熟料。
2. 冶金行业：回转窑可用于冶金行业中的焙烧过程，例如铁矿石的还原焙烧和镍矿的煅烧等。
回转窑工作原理及结构
回转窑工作原理及结构回转窑是一种常见的工业设备，广泛应用于水泥生产、冶金、化工等行业。
本文将详细介绍回转窑的工作原理及其结构。
一、工作原理回转窑是一种旋转式设备，其工作原理可简单概括为物料在回转窑内受到热源的加热温和流的作用，从而发生化学反应或者物理变化，最终得到所需的产品。
1. 加热过程：回转窑的热源通常为燃烧器，燃烧器产生的高温燃烧气体通过燃烧室进入回转窑内。
物料在回转窑内由于窑壁温和流的加热作用，温度逐渐升高。
加热过程中，物料中的水分逐渐蒸发，有机物质发生分解或者燃烧，从而释放出热量，促进反应的进行。
2. 反应过程：随着回转窑的旋转，物料在窑内不断翻转和混合，使得物料与热气体充分接触，加快了反应速率。
在高温和氧化性气氛下，物料发生氧化、还原、分解、合成等化学反应，从而得到所需的产物。
3. 冷却过程：在回转窑的尾部通常设置有冷却装置，用于快速降低物料温度。
冷却装置通常采用风冷或者水冷方式，通过冷却介质的流动，将物料从高温状态迅速冷却至环境温度，以避免产物再次发生反应。
二、结构组成回转窑的结构主要由以下几个部份组成：1. 窑筒：窑筒是回转窑的主体部份，通常由耐火材料制成，具有一定的耐高温和耐磨损性能。
窑筒呈圆筒形，通过轴承支撑在水平的基础上，可以沿水平轴线旋转。
2. 驱动装置：回转窑的旋转依靠驱动装置实现。
常见的驱动装置有齿轮传动和液压传动两种方式。
齿轮传动通常由机电、减速器和齿轮组成，通过齿轮的啮合实现窑筒的旋转。
液压传动则通过液压系统控制窑筒的转速。
3. 燃烧器：燃烧器是回转窑的热源，通常安装在窑筒的一端。
燃烧器通过燃烧燃料产生高温燃烧气体，将其引入回转窑内，为物料提供加热能量。
4. 冷却装置：冷却装置通常设置在回转窑的尾部，用于降低物料的温度。
常见的冷却装置有风冷器和水冷器两种方式。
风冷器通过强制通风的方式，利用冷风对物料进行冷却。
水冷器则通过水的流动，将热量带走，实现物料的快速冷却。
5. 辅助装置：回转窑还配备有一些辅助装置，如物料进料装置、物料排出装置、气流控制装置等。
回转窑的结构
回转窑的结构、工作原理及维护保养一、工作原理回转窑是水泥生产的主机设备。
生料粉从窑尾筒体高端的下，料管喂入窑筒体内，由于窑筒体的倾斜和缓缓地回转，使物料产生一个即沿着圆周方向翻滚，又沿着轴向从高温向低端移动的复合运动，生料在窑内通过分解，烧成等工艺过程，烧成水泥熟料后从窑筒体的底端卸出，进入冷却机。
燃料从窑头喷入，在窑内进行燃烧，发出的热量加热生料，使生料煅烧成为熟料，在与物料交换过程中形成的热空气，有窑进料端进入窑系统，最后由烟囱排入大气。
二、结构特点回转窑主要由窑筒体、传动装置、支撑装置、挡轮装置、窑头密封装置、窑尾密封装置、窑头罩等组成。
1、窑筒体部分窑筒体是回转窑的躯干，系由钢板卷制并焊接而成，窑筒体倾斜的安装在数对托轮上，在窑筒体底端装有高温耐磨损的窑口护板并组成套筒空间，并设有专用风机对窑口部分进行冷却。
沿窑筒体长度方向上套有数个矩形轮带，它承受窑筒体、窑衬、物料等所有回转部分的重量，并将其重要传到支撑装置上，轮带下采用浮动垫板，可根据运转后的间隙调整或更换，以获得最佳间隙，垫板起到增加窑筒体刚度、避免由于轮带与窑筒体有圆周方向的相对滑动而使窑筒体遭受磨损和降低轮带内外表面温差的作用。
2、大齿圈装置在靠近窑筒体尾部固定有大齿圈以传递扭矩，大齿圈通过切向弹簧板与窑筒体联接，这种使大齿圈悬挂在窑筒体上的联接结构能使齿圈与窑筒体间留有足够的散热空间，并能减少窑筒体弯曲变形等对啮合精度的影响，还能其一定的减震缓冲作用，有利于延长窑衬的寿命。
3、传动装置⑴传动型式：a、单传动传动系统采用单传动，由一台主传动电动机带动。
主传动系统油主电动机、主减速机小齿轮等组成，同时采用了组合弹性联轴器来提高传动的平稳性。
主电动机尾部带有测速发电机为显示窑速的仪表提供电源。
为保证主电源中断时仍能盘窑操作，以防止窑筒体弯曲变形，也便于检修时盘窑，设有辅助传动装置。
它由电动机、减速机等组成。
辅助电动机上配有制动器，防止窑在电动机停转后在物料、窑皮的偏重作用下产生反转。
回转窑工作原理及结构
回转窑工作原理及结构引言概述：回转窑是一种常见的工业设备，广泛应用于水泥、冶金、化工等行业。
它通过回转筒的旋转来完成物料的煅烧或热处理过程。
本文将详细介绍回转窑的工作原理和结构。
一、工作原理1.1 热传导原理回转窑的工作原理基于热传导原理。
物料在回转筒内受到高温气体的热辐射和热传导作用，温度逐渐升高，使得物料内部发生化学反应或物理变化。
1.2 气体流动原理回转窑内部设有燃烧室和烟道系统。
燃烧室中的燃料燃烧产生高温气体，通过烟道系统进入回转筒内，与物料进行热交换。
气体流动的合理设计可以提高热效率和物料的煅烧质量。
1.3 回转筒的旋转原理回转窑的回转筒通过电机驱动，使其沿水平轴线旋转。
回转筒的旋转可以保证物料在回转窑内均匀受热，避免过度烧结或结块现象的发生。
二、结构组成2.1 回转筒回转筒是回转窑的核心部件，通常由钢板制成。
它具有一定的强度和耐磨性，能够承受高温和物料的冲击。
回转筒内部通常分为预热区、煅烧区和冷却区，以满足不同工艺要求。
2.2 燃烧室燃烧室是回转窑的热源部分，用于燃烧燃料产生高温气体。
燃烧室通常由燃烧器、燃烧器喷嘴和燃烧器喷嘴调节器等组成，可以根据工艺要求调节燃料的供给量和燃烧温度。
2.3 烟道系统烟道系统连接燃烧室和回转筒，用于将高温气体引入回转筒内进行热交换。
烟道系统通常包括烟道管、烟道风机和烟道阀门等组件，可以调节气体流动速度和方向，以实现最佳的热效率。
三、工作过程3.1 物料进料物料通过进料装置进入回转窑的预热区，逐渐升温。
进料装置通常包括输送带、斗式提升机和螺旋输送机等，可以根据工艺要求调节物料的进料量和速度。
3.2 煅烧过程物料在回转筒内逐渐升温，经过煅烧区进行化学反应或物理变化。
煅烧过程中的温度、气氛和物料的停留时间等参数可以根据不同的工艺要求进行调节。
3.3 冷却过程煅烧后的物料通过回转筒的冷却区进行冷却，降低温度。
冷却过程可以采用外部冷却介质，如冷风或水，也可以利用回转筒内部的冷却装置，如冷却器或喷淋装置。
回转窑技术参数
各种回转窑用途及技术参数2011-2-22 00:08回转窑回转窑是指旋转煅烧窑(俗称旋窑)，属于建材设备类。
回转窑按处理物料不同可分为水泥窑、冶金化工窑和石灰窑。
回转窑按处理物料不同可分为水泥窑、冶金化工窑和石灰窑。
水泥窑主要用于煅烧水泥熟料，分干法生产水泥窑和湿法生产水泥窑两大类。
冶金化工窑则主要用于冶金行业钢铁厂贫铁矿磁化焙烧;铬、镍铁矿氧化焙烧;耐火材料厂焙烧高铝钒土矿和铝厂焙烧熟料、氢氧化铝;化工厂焙烧铬矿砂和铬矿粉等类矿物。
石灰窑(即活性石灰窑)用于焙烧钢铁厂、铁合金厂用的活性石灰和轻烧白云石。
回转窑基本信息在建材、冶金、化工、环保等许多生产行业中，广泛地使用回转圆备对固体物料进行机械、物理或化学处理，这类设备被称为回转窑。
回砖窑设备回转窑的应用起源于水泥生产，1824年英国水泥工J阿斯普发明了间歇操作的土立窑;1883年德国狄茨世发明了连续操作的多层立窑;1885英国人兰萨姆(ERansome)发明了回转窑，在英、美取得专利后将它投入生产，很快获得可观的经济效益。
回转窑的发明，使得水泥工业迅速发展，同时也促进了人们对回转窑应用的研究，很快回转窑被广泛应用到许多工业领域，并在这些生产中越来越重要，成为相应企业生产的核心设备。
它的技术性能和运转情况，在很大程度上决定着企业产品的质量、产量和成本。
“只要大窑转，就有千千万”这句民谣就是对生产中回转窑重要程度的生动描述。
在回转窑的应用领域，水泥工业中的数量最多。
水泥的整个生产工艺概括为“两磨一烧”，其中“一烧”就是把经过粉磨配制好的生料，在回转窑的高温作用下烧成为熟料的工艺过程。
因此，回转窑是水泥生产中的主机，俗称水泥工厂的“心脏”。
建材行业中，回转窑除锻烧水泥熟料外，还用来锻烧粘土、石灰石和进行矿渣烘干等;耐火材料生产中，采用回转窑锻烧原料，使其尺寸稳定、强度增加，再加工成型。
有色和黑色冶金中，铁、铝、铜、锌、锡、镍、钨、铬、锉等金属以回转窑为冶炼设备，对矿石、精矿、中间物等进行烧结、焙烧。
回转窑工作原理及结构
回转窑工作原理及结构回转窑是一种常用的热处理设备，广泛应用于水泥、冶金、化工等行业。
它通过旋转的方式将物料进行加热、干燥、煅烧等处理，具有高效、节能、环保等优点。
本文将详细介绍回转窑的工作原理及结构。
一、工作原理回转窑的工作原理基于物料在旋转过程中的热传导、辐射和对流传热。
具体来说，回转窑由一个长而倾斜的筒体组成，筒体内部份为不同的区域，包括进料区、预热区、煅烧区和冷却区。
1. 进料区：物料通过进料口进入回转窑，通过与高温烟气的接触，物料开始升温。
2. 预热区：物料在预热区继续升温，此时烟气中的热量被物料吸收，同时物料中的水分开始蒸发。
3. 煅烧区：物料在煅烧区达到最高温度，此时物料中的有机物和无机物发生化学反应，产生新的化合物。
4. 冷却区：经过煅烧的物料进入冷却区，通过与冷却气体的接触，物料逐渐降温，最终达到出料温度。
二、结构组成回转窑的结构主要由筒体、传动装置、支撑装置、烟气系统和进料系统等组成。
1. 筒体：筒体是回转窑的主体部份，通常由耐火材料制成。
它具有一定的倾斜度，使物料能够顺利地在其中流动。
2. 传动装置：传动装置用于驱动回转窑的旋转运动。
常见的传动装置包括齿轮传动和液压传动等。
3. 支撑装置：支撑装置用于支撑和固定回转窑的筒体，保证其稳定运行。
常见的支撑装置包括滚动轴承和液压支撑装置等。
4. 烟气系统：烟气系统用于将燃烧产生的烟气引导到回转窑中，提供热量。
烟气系统包括燃烧器、烟道和烟气处理设备等。
5. 进料系统：进料系统用于将原料送入回转窑。
进料系统通常包括进料口、送料装置和分料装置等。
三、工作参数回转窑的工作参数对于保证其正常运行和处理效果至关重要。
常见的工作参数包括转速、倾角、进料量、热风温度等。
1. 转速：转速是指回转窑的旋转速度，通常以转/分钟为单位。
转速的选择应根据物料的性质和工艺要求进行调整。
2. 倾角：倾角是指回转窑的倾斜度，通常以度数表示。
倾角的选择应根据物料的流动性和热传导等特性进行调整。
回转窑工作原理及结构
回转窑工作原理及结构回转窑是一种常见的工业设备，广泛应用于水泥生产、冶金、化工等行业。
它具有高效、节能、环保等优点，是现代工业生产中不可或缺的设备之一。
本文将详细介绍回转窑的工作原理及结构。
一、工作原理回转窑主要通过回转筒的旋转来实现物料的加热、煅烧和冷却等工艺过程。
其工作原理如下：1. 物料进料：物料通过进料口进入回转筒内，通常由输送机或提升机等设备进行输送。
2. 加热煅烧：回转筒内设置有燃烧器，燃烧器将燃料燃烧产生的高温燃烧气体引入回转筒内，与物料进行热交换，使物料逐渐升温并发生化学反应，实现煅烧过程。
3. 煅烧反应：在高温下，物料中的水分、有机物和其他挥发性物质被蒸发和分解，产生各种气体和烟气，同时发生一系列化学反应，使物料逐渐转化为熟料。
4. 冷却：煅烧后的物料需要进行冷却，以降低温度，增强熟料的稳定性。
回转筒内设置有冷却装置，通常采用冷风或水进行冷却。
5. 产物排出：冷却后的熟料通过排料口排出回转筒，通常由排料机或输送机等设备进行排出。
二、结构组成回转窑的结构主要由以下几个部分组成：1. 回转筒：回转筒是回转窑的主体部分，通常由钢板制成，具有一定的强度和耐高温性能。
回转筒的直径和长度根据生产需求进行设计，通常直径较大，长度较长。
2. 转动装置：回转筒通过转动装置实现旋转运动。
转动装置通常由电机、减速器、齿轮等组成，能够提供足够的扭矩和转速，确保回转筒的稳定运转。
3. 密封装置：为了防止物料和烟气泄漏，回转窑设置有密封装置。
常见的密封形式有机械密封、气体密封和封头密封等，能够有效地保持回转筒的密封性能。
4. 燃烧装置：回转窑的燃烧装置通常由燃烧器和燃烧器喷嘴等组成。
燃烧器提供燃料和氧气，通过喷嘴将高温燃烧气体引入回转筒内，实现物料的加热和煅烧。
5. 冷却装置：回转窑的冷却装置通常由冷风机和冷却管等组成。
冷风机产生冷风，通过冷却管将冷风引入回转筒内，实现熟料的冷却。
6. 支撑装置：为了保证回转筒的稳定运转，回转窑设置有支撑装置。
回转窑结构及工作原理
回转窑的结构和工作原理1. 引言回转窑是一种常见的烧结设备，广泛应用于水泥、冶金、化工等行业。
其主要作用是将原料在高温下进行热处理，使其化学成分发生变化，从而得到所需的产品。
本文将详细介绍回转窑的结构和工作原理。
2. 回转窑的结构回转窑主要由筒体、传动装置、支撑装置、烟气处理装置等部分组成。
2.1 筒体回转窑的筒体是一个长而细的圆筒形结构，通常由钢板焊接而成。
筒体内部通常分为预热区、煅烧区和冷却区三个部分。
预热区位于窑头部，用于将原料迅速加热至适宜的热处理温度。
煅烧区位于筒体的中部，用于进行化学反应和烧结过程。
冷却区位于筒体的尾部，用于将产物迅速冷却。
2.2 传动装置回转窑的传动装置通常由电机、减速机、液压装置等组成。
电机提供动力，通过减速机将电机的高速旋转转换为适合回转窑的低速旋转。
液压装置用于控制回转窑的倾斜角度，以调节窑内物料的流动速度和停留时间。
2.3 支撑装置回转窑的支撑装置主要用于支撑和固定回转窑的筒体。
通常由轮带、支撑滚筒、轴承等组成。
轮带固定在筒体外壁上，支撑滚筒通过轴承与轮带连接，承受筒体的重量和旋转力矩。
2.4 烟气处理装置回转窑的烟气处理装置主要用于处理窑内产生的烟气，以保护环境。
通常包括烟囱、除尘器、废气余热回收装置等。
烟囱将烟气排放到大气中，除尘器用于去除烟气中的颗粒物和有害物质，废气余热回收装置用于回收烟气中的热能，提高能源利用效率。
3. 回转窑的工作原理回转窑的工作原理是通过筒体的旋转和热传导来完成的。
下面将详细介绍回转窑在不同区域的工作原理。
3.1 预热区在预热区，燃料和原料由窑头部进入回转窑。
燃料在窑头部燃烧，产生的高温燃烧气体通过筒体内的物料层进行传热，使物料迅速升温。
同时，物料中的水分和挥发分被蒸发和挥发出来，形成水蒸气和挥发物。
这些水蒸气和挥发物随着烟气一起排出窑外。
3.2 煅烧区在煅烧区，物料逐渐升温并开始发生化学反应。
燃烧气体在筒体内与物料接触，将热量传递给物料，使其达到烧结温度。
回转窑工作原理
回转窑工作原理
回转窑是一种常见的工业设备，主要用于石灰石、水泥、陶瓷等材料的煅烧。
其工作原理是利用回转窑的旋转运动和内部高温烧烤，使原料在高温下发生化学反应，从而实现材料的煅烧和生产。
下面将详细介绍回转窑的工作原理。
首先，回转窑内部设有一定角度的倾斜角度，使得原料从窑的一端进入后，在回转的过程中逐渐向另一端移动。
同时，窑体内部还设有一定数量的提升板，用于提升和翻动原料，以保证原料在窑内充分接触和热交换。
其次，回转窑的工作原理主要依靠高温燃烧器提供的燃料和空气，使窑内温度保持在一定的高温状态。
在高温的环境下，原料中的水分和有机物质会被蒸发和分解，同时部分氧化物质会发生还原或氧化反应，从而实现原料的煅烧和生产。
此外，回转窑的工作原理还涉及到内部材料的热传导和传热。
窑内的原料在高温下会释放出热量，而窑体本身也会吸收外部燃烧器提供的热量，使得窑内温度得以保持。
同时，窑内的原料还会通过热传导和对流传热的方式，使得整个窑内温度均匀，并且保证了原料的充分煅烧。
最后，回转窑的工作原理还需要考虑窑内气氛的控制。
在煅烧过程中，窑内气氛的氧气含量、湿度等参数会直接影响原料的煅烧效果。
因此，需要通过合理的排气和通风系统，控制窑内气氛的成分和流动，以保证煅烧过程的稳定和高效。
总的来说，回转窑的工作原理是通过窑体的旋转运动、高温烧烤、热传导和气氛控制等多种因素的综合作用，使得原料在高温下发生化学反应，从而实现材料的煅烧和生产。
这一工作原理在工业生产中具有重要意义，对于提高生产效率和产品质量具有重要作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
回转窑刮圈机回转窑刮圈机（又名剃圈机、打圈机、清圈机、铲圈机）是用机械自动化的方法清理回转窑窑皮过厚的回转窑辅助设备，在不停窑的情况下发现结圈过厚时及时启动设备刮掉有害结圈，一般在二小时内能快速平整窑皮到合理厚度，采用该设备将彻底告别人工停窑打圈的历史。
该技术是世界范围内唯一拥有自主知识产权的清除回转窑窑圈的机械类产品，国家知识产权局官方网站查询信息如下：发明专利号200410037079.1，专利名称是"清除回转窑窑圈方法及装置"，商业名称是"回转窑快速刮圈机"。
回转窑刮圈机解决了一个世界性难题,受到全世界的广泛关注，被国际业界所肯定，目前已经实现出口，成为澳大利亚莱纳斯公司稀土项目中最核心的技术装备之一。
该知识产权已由中国最大的律师事务所-北京盈科律师事务所代理。
一、技术背景：由海田禾发明并研制的回转窑智能化快速刮圈机是针对回转窑普遍存在的回转窑窑皮不均匀、厚窑皮、长窑皮、结圈、结瘤、结蛋等痼疾导致回转窑红窑、料层不均匀、回转窑系统阻力增大、回转窑内有效截面积缩小，严重影响回转窑产能和运转率而设计的一种机电一体化并具有智能化的中型机械，该机由刮刀、机械臂、行走系统、冷却系统和自动化控制系统组成，一般规格长十至二十五米，宽一点五至二点二米，高一点八至三点五米。
实际大小尺寸应当根据用户现场要求设计和配置。
二、回转窑快速刮圈机的用途：回转窑智能化快速刮圈机用于清除回转窑窑头和窑尾的结圈，包括前结圈、后结圈和窑口圈，平整回转窑的窑皮，扩大回转窑的有效截面积，提高回转窑产能和运转率。
能有效的阻止和预防结圈。
通过机械臂和刮刀在高温气体下对厚窑皮和回转窑窑圈底层的切削，实现不停窑快速、彻底清除回转窑厚窑皮和回转窑内结圈，使动态平衡中的回转窑窑皮表面均匀、平整、粗糙，物料翻滚移动顺畅平缓，料层均匀稳定。
众所周知，回转窑轴瓦发热均来自回转窑窑皮和回转窑窑圈的不均匀，当结圈形成后，在窑内形成一道"门槛"，阻碍了物料的前进和气体的流通，造成系统负荷超载；尤其是轮带处筒体的180°径向不均匀的回转窑窑皮对窑圈更具有危害性；回转窑窑皮不均匀易引发回转窑红窑和补挂窑皮困难。
使用回转窑快速刮圈机，可有效遏制回转窑红窑，保护轴瓦、电机和筒体，减少减速机、齿轮和齿圈的磨损，大幅度延长回转窑窑衬的使用寿命。
使用中不改变回转窑的工艺参数，有了回转窑刮圈机，回转窑结圈后无需冷烧热烧、停窑或减料冲料，能够有效提高回转窑的运转率，提高物料的焙烧质量和产量，减少设备空转率和非正常排污，使用中没有窑衬、窑皮被烧毁或烧损的风险，使用时不耗费材料。
回转窑快速刮圈机适合于新型干法水泥回转窑、湿法水泥回转窑、氧化铝熟料回转窑、红钒钠回转窑、氧化球团回转窑、活性石灰回转窑、金属镁回转窑、高岭土回转窑、氧化锌回转窑和铝矾土回转窑等所有的回转窑。
尤其重要的是，回转窑快速刮圈机的发明和应用对煤基回转窑直接还原铁（海绵铁）和煤基回转窑熔融还原铁（非焦炼铁）的健康发展具有决定性意义。
可以说，没有刮圈机就没有煤基回转窑直接还原铁（海绵铁）和煤基回转窑熔融还原铁（非焦炼铁）的发展。
回转窑快速刮圈机的发明者是湖南大学和中南大学部分知识分子组成的团队，这个团队依托湖南大学和岳麓山大学园区内雄厚的科技力量和人才优势，其研究课题具有前瞻性和预见性。
早在20年前，这个团队针对煤基回转窑直接还原铁和煤基回转窑熔融还原铁存在三大技术难题而数十年裹足不前的困局，开始了艰苦卓绝的攻关。
经过十多年的潜心研究和实验，终于发明了刮圈机，成为煤基回转窑直接还原铁和煤基回转窑熔融还原铁技术中最核心的部分。
煤基回转窑熔融还原铁技术为全面利用我国鲕状赤铁矿、羚羊石矿、菱铁矿等难选矿种和丰富的低品位铁矿石资源，为综合回收钒钛铁矿石中的多种金属元素，为回收利用铜渣、铅锌渣，硫酸渣、铁鳞、冶金污泥等再生资源开辟了广阔的前景。
在当前技术条件下，煤基回转窑熔融还原铁技术是唯一能够利用我国丰富的低品位铁矿石的工艺路线，在今后的数年或数十年内，可能全面取代当前的主流炼铁---高炉炼铁技术；进口铁矿石将逐步减少或完全停止，煤基回转窑熔融还原铁技术的装备制造市场容量可能达到数十万亿元。
当前，一场争夺数十万亿元市场份额的商战风暴正在悄然兴起。
三、回转窑快速刮圈机的工作原理：回转窑智能化快速刮圈机的工作原理是一种类似于机床对工件内壁加工时的工作状况，即机械臂和刮刀从回转窑的窑头或窑尾伸入窑内，并能达到窑圈和厚窑皮形成的部位，其刮刀的轴向运行轨迹与回转窑筒体轴线大致平行，刮刀在径向上相对静止，设计者巧妙的利用回转窑筒体、窑皮和窑圈的转动以及与刮刀之间的相对位移所产生的动能切削窑圈。
由于窑圈和厚窑皮表面在高温下呈现柔软松脆的形态，刮刀切断了窑圈和厚窑皮底层的热传导，使窑圈和厚窑皮根基丧失，导致窑圈和厚窑皮一部分炸裂软化而逐渐垮塌，脱落的窑圈和厚窑皮屑与窑内流动着的物料混合一起被继续煅烧，成为熟料。
当窑圈和厚窑皮被清除后，刮刀自动快速退回窑外。
实践证明，用此种方法清除厚窑皮和回转窑窑圈，扩大回转窑的有效截面积，保持回转窑筒体内壁截面较高的椭圆度，有效预防结圈显得十分容易、快捷，且十分有效。
四、回转窑快速刮圈机的结构特点：回转窑快速刮圈机采用人工智能技术，具有自动定位、自动行走、自动退出的功能，以确保生产和回转窑刮圈机自身的安全。
刮圈机一般配备有自动控制系统，该系统具有抗干扰、抗粉尘和抗高温的功能。
设备使用寿命预计为十周年以上，其中刮刀为易损件，可快速更换，使用寿命为一周年以上。
D-T6型回转窑快速刮圈机刮刀和机械臂D-T6型回转窑快速刮圈机刮刀和机械臂是长沙海田禾矿冶科技公司最新设计的大型快速刮圈机的重要部件，刮刀和机械臂在D-T2型设计方案的基础上做了重大改进，可以承受更大的扭力和冲击，可以深入窑内更长的距离，适合窑径3米以上，或结圈、结瘤在距窑头门9D以内的氧化球团回转窑、干法水泥回转窑和氧化铝回转窑使用，尤其是针对某些回转窑大面积分布式结瘤而精心设计的。
其缺点是窑头门上的窗口较大，工作时漏风较大，好在工作时间很短；一般情况下，窑结圈时，窑内负压极小，漏风有限，因此对工艺影响不大。
五、使用者的反馈：一般情况下在回转窑结圈还不太严重的时候就应当启动刮圈机工作，其效果更佳。
六、快速刮壁机（刮圈机）性能特征问与答为了使广大客户进一步了解回转窑智能化快速刮壁机（刮圈机）的性能特征，现根据客户提出的问题，特用"问与答"的方式敬告客户，欢迎来电来函咨询，或下载本公司网站播放的视频、图片和文字说明，结合您所在单位设备的实际情况，为选型提供参考。
问：回转窑智能化快速刮壁机（刮圈机）是什么样的机器，采用什么样的工作原理，由那些部件组成，具有哪些功能？答：这是一项有效治理回转窑结圈的技术改造工程，回转窑智能化快速刮壁机(刮圈机)是这一工程的核心技术。
回转窑智能化快速刮壁机（刮圈机）是针对各种不同用途的氧化类回转窑"结圈"、"结瘤"、长厚窑皮而设计的一种光机电一体化并具有高度智能化的中型机械，是具有自主知识产权的高新技术产品，它的工作原理类似于车床车刀在加工工件内壁时的工作状况，回转窑智能化快速刮壁机（刮圈机）的刮刀在窑内仅作轴向移动，而在径向上则相对静止，利用回转窑、窑皮和窑圈转动所产生的动能，作用于刮刀上。
工作时，窑圈的底层被切削而逐渐垮塌，达到彻底清除窑圈、刮除厚窑皮、长窑皮，使窑皮平整均匀，物料翻滚移动顺畅，扩大回转窑有效截面积，提高回转窑产能的目的。
回转窑智能化快速刮壁机（刮圈机）由刮刀、机械臂、伸缩装置、激光定位系统、计算机控制系统和冷却系统组成。
回转窑智能化快速刮壁机（刮圈机）采用人工智能技术，具有自动定位、自动行走、超限自动报警、自动提示、防止回转窑停电倒转、自动快速退出窑外和自动清除窑圈的功能，以确保生产和设备自身的安全并提高工作效率。
D-T2型快速刮壁机（刮圈机）适合窑径三米以下（含三米）小型回转窑使用。
D-T6型快速刮壁机（刮圈机）适合窑径三米以上大、中型回转窑使用。
问：回转窑智能化快速刮壁机（刮圈机）是在什么样的背景下发明出来的？答：回转窑结圈、结瘤、结蛋、长厚窑皮和长长窑皮是各种回转窑普遍存在的现象，曾有人说过回转窑结圈是世界性难题。
无论是早期的湿法水泥回转窑系统，还是近年来兴起的链篦机-回转窑-环冷机氧化球团回转窑系统；无论是以煤为燃料的回转窑还是以气或油为燃料的回转窑；无论是各种水泥回转窑、红钒钠回转窑、氧化铝熟料回转窑、氧化镁回转窑、氧化球团回转窑、二氧化钛回转窑和活性石灰回转窑等氧化类回转窑，还是碳素回转窑、永磁铁氧体回转窑或还原钛铁矿回转窑等还原类回转窑；从小到直径不足1米的永磁铁氧体回转窑到直径6米以上的大型链篦机-回转窑-环冷机氧化球团回转窑等，几乎所有的回转窑都有结圈的问题。
回转窑结圈，严重的影响了回转窑的运转率，给企业带来巨大的经济损失，耗费了大量的人力物力。
如湖南某企业的活性石灰回转窑，投资数千万元人民币，由于频繁结圈，长厚窑皮，严重影响正常的生产，导致长期不能达产，甚至长期停产。
国内某企业在投资活性石灰窑选型时，由于考虑活性石灰回转窑有结圈问题，居然决定放弃石灰活性度高的回转窑系统，转而选用石灰活性度较低的竖窑系统。
又如国内某红钒钠生产企业准备耗资数百万元建造煤气发生炉生产半水煤气，用来替代现有的煤粉作燃料，以减少结圈。
我国是煤炭大国，煤炭资源丰富，以煤为燃料，成本相对较低，我国大多数回转窑采用煤为燃料，然而，以煤粉为燃料的回转窑其结圈的频率大大高于以油和气为燃料的回转窑，因此解决回转窑的结圈问题势在必行。
早在上世纪90年代初，我们在对回转窑进行自动化控制的同时，就开始致力于回转窑窑圈和厚窑皮的研究和治理，先后在水泥回转窑、红钒钠回转窑、二氧化钛回转窑和活性石灰回转窑上实验，经历过多少次的失败和挫折，遭受过不少责难和非议，也最终得到过企业的理解和支持；耗费了大量的财力物力，取得了宝贵的经验教训；我们设计过多种多样的机型，特别是刮刀的设计费尽心血，只有当我们初步认识各种窑圈的共性和个性、初步认识到窑圈的本质后才取得进展，到2003年初，终于获得成功，达到"可以使用的产品"水平，这些产品经过一年多的稳定运行，我们才申请知识产权保护，以后又进一步创新改进，使其不断完善和成熟，如今已顺利完成产品化过程。
问：回转窑智能化快速刮壁机（刮圈机）适用于哪些种类的窑型？答：按回转窑的用途分类，主要是氧化球团回转窑、活性石灰回转窑、新型干法水泥回转窑、湿法水泥回转窑、氧化铝熟料回转窑、红钒钠回转窑、铝酸盐水泥回转窑和化工联产水泥回转窑等氧化类回转窑。
