proteus实验的指导书.doc

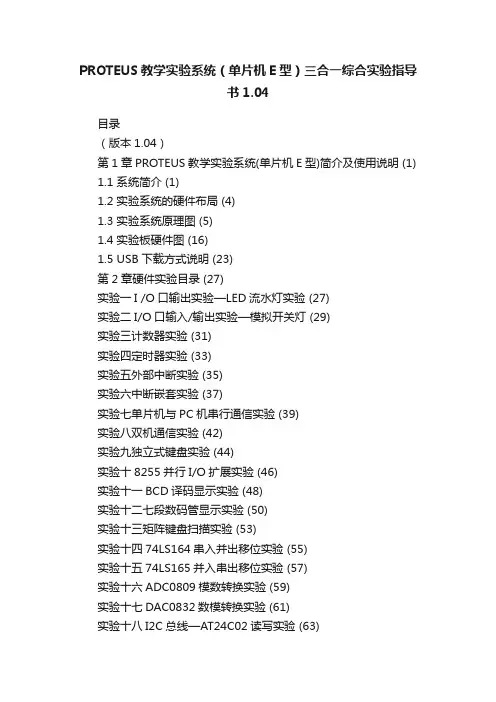

PROTEUS教学实验系统（单片机E型）三合一综合实验指导书1.04
PROTEUS教学实验系统（单片机E型）三合一综合实验指导书1.04目录（版本1.04）第1章PROTEUS教学实验系统(单片机E型)简介及使用说明 (1)1.1 系统简介 (1)1.2 实验系统的硬件布局 (4)1.3 实验系统原理图 (5)1.4 实验板硬件图 (16)1.5 USB下载方式说明 (23)第2章硬件实验目录 (27)实验一I /O口输出实验—LED流水灯实验 (27)实验二I/O口输入/输出实验—模拟开关灯 (29)实验三计数器实验 (31)实验四定时器实验 (33)实验五外部中断实验 (35)实验六中断嵌套实验 (37)实验七单片机与PC机串行通信实验 (39)实验八双机通信实验 (42)实验九独立式键盘实验 (44)实验十8255并行I/O扩展实验 (46)实验十一BCD译码显示实验 (48)实验十二七段数码管显示实验 (50)实验十三矩阵键盘扫描实验 (53)实验十四74LS164串入并出移位实验 (55)实验十五74LS165并入串出移位实验 (57)实验十六ADC0809模数转换实验 (59)实验十七DAC0832数模转换实验 (61)实验十八I2C总线—AT24C02读写实验 (63)实验十九LCD1602液晶显示实验（IO控制） (67)实验二十温度传感器DS18B20实验 (69)实验二十一实时时钟DS1302实验 (71)实验二十二直流电机控制实验 (73)实验二十三直流电机测速实验 (75)实验二十四步进电机控制实验 (77)实验二十五串行TLC549模数转换实验 (80)实验二十六串行TLC5615数模转换实验 (82)实验二十七16X16阵列LED显示实验 (84)实验二十八LCD12864液晶显示实验（KS0108） (86)实验二十九继电器控制实验 (88)实验三十单片机播放音乐实验 (90)第3章软件仿真实验目录 (92)实验一可控硅驱动 (92)实验二光耦应用实验 (94)实验三SD卡读写实验 (96)第1章PROTEUS教学实验系统(单片机E型)简介及使用说明1.1 系统简介【硬件特点】PROTEUS教学实验系统（单片机E型）是我公司陆续推出的PROTEUS教学实验系统第三版。
单片机PROTEUS实验指导书
目录实验一I/O 口输出控制实验 (20)实验二I/O 口输入输出控制实验 (24)实验三中断程序设计练习 (34)实验四定时器、计数器实验 (32)Keil C51 集成开发环境介绍1、打开计算机，运行Keil C51 集成开发环境。
图1-1 第一次启动Keil C图1-2 Keil C μVision2 操作界面Keil C 软件菜单命令非常丰富，常用的菜单命令都有对应的快捷键和快捷图标，自己可以打开相应的菜单，熟悉各种命令。
2．选择“Project”-“New Project…”建立新的工程文件（注意工程文件放置的文件夹），输入文件名，选择“保存”。
图1-3 创建一个新工程图1-4 为新工程命名并保存3．工程保存后会弹出来一个器件选择窗口，这里需要选择单片机芯片类型。
器件选择的目的是告诉μVision2 最终使用的80C51 芯片的型号是哪一个公司的哪一个型号，因为不同型号的51 芯片内部的资源是不同的。
图1-5 器件选择窗口如果不知道自己需要使用什么型号的芯片，暂时选择“Atmel”下的“AT89C51”，然后在接下来的窗口中，选择“是”，加载芯片基本参数。
图1-6 选择AT89C51 芯片4．选择“File”-“New”或者点击新文件快捷图标，会打开一个文本编辑器窗口。
输入下列数据传送的程序，然后选择“File”-“Save…”，注意保存的时候给文件起名字以后，加个文件名后缀，Keil C 支持汇编语言及C 语言编程，它是依靠文件名后缀来判断文件是汇编语言还是C 语言格式的，如果是汇编语言，后缀为“.asm”，C 语言格式的，后缀为“.c”。
我们根据实验要求选择保存为汇编语言格式或C 语言格式。
注意此时程序中的一些代码和寄存器将会自动蓝色显示，方便观察。
图1-7 创建一个新文件图1-8 输入程序并保存文件5．选择“Project”-“Targets，Groups，Files…”，选择“Groups/Add Files”标签，首先点击下边窗口中的“Source Group 1”，然后选择下边的“Add Files to Group…”，在接下来的窗口中，首先选择你需要加入的文件的后缀名（默认是.c，我们可选择“Asm Sourcefile，即后缀为.asm”）。
单片机实验指导书(PROTUES实用)
单片机原理与接口技术实验指导书2009.10.28目录软件部分 (1)实验一赋值程序 (1)一实验目的 (1)二实验内容 (1)三程序流程图 (1)四实验步骤 (1)五参考程序 (1)实验二数据区传送程序 (3)一实验目的 (3)二实验内容 (3)三程序流程图 (3)四实验步骤 (3)五参考程序 (3)硬件部分 (5)实验一P1口亮灯实验 (5)一实验目的 (5)二实验内容 (5)三程序流程图 (5)四仿真电路 (6)五硬件实现电路 (6)六实验步骤 (7)七参考程序 (7)实验二P1口转弯灯实验 (8)一实验目的 (8)二实验内容 (8)三程序流程图 (8)四仿真电路 (8)五实验电路 (9)六实验步骤 (9)七参考程序 (9)附录一Keil Vison2使用入门 (11)附录二Protues使用入门 (13)附录三KeilC与Proteus连接调试 (15)软件部分软件实验中，涉及外部数据存储器扩展寻址操作，须按下图连接实验线路。
说明：1 将存储器单元的D0－D7与数据总线单元D0－D7相连；存储器单元的A0－A12与地址总线单元A0－A12相连。
2 存储器单元的WE/PGM与六位LED左下方单元的WR或IOWR相连。
3 存储器单元的CS1与六位LED右下方单元A15相连。
4 存储器单元的OE与六位LED左下方单元的RD或IORD相连实验一赋值程序一实验目的1 熟悉汇编指令2 掌握汇编语言程序设计的一般方法二实验内容编写程序实现存储块（2000H---20FFH）的赋值操作（如全为0FFH）。
三程序流程图图1 流程图四实验步骤1 编写程序并调试。
2 在实验箱上运行程序，并查看对应存储器和寄存器的内容。
五参考程序ORG 0000HLJMP MAINORG 0030HMAIN: MOV R0,#00HMOV DPTR,#2000HMOV A,#0FFHLOOP0:MOVX @DPTR,AINC DPTRINC R0CJNE R0,#00H,LOOP0；判断赋值是否完成LOOP1:SJMP LOOP1END实验二数据区传送程序一实验目的1 熟悉汇编指令2 掌握汇编语言程序设计的一般方法二实验内容编写程序实现内存块的移动操作（将20H单元开始的64字节数据移动到3000H开始的存储区）。
proteus教学实验系统(单片机e型)实验指导
目录（版本 1.03）第1章PROTEUS教学实验系统(单片机E型)简介及使用说明 (1)1.1 系统简介 (1)1.2 实验系统的硬件布局 (4)1.3 实验系统原理图 (5)1.4 实验板硬件图 (16)1.5 USB下载方式说明 (23)第2章硬件实验目录 (27)实验一I /O口输出实验—LED流水灯实验 (27)实验二I/O口输入/输出实验—模拟开关灯 (29)实验三8255并行I/O扩展实验 (31)实验四无译码的七段数码管显示实验 (33)实验五BCD译码的多位数码管扫描显示实验 (36)实验六独立式键盘实验 (38)实验七计数器实验 (40)实验八定时器实验 (42)实验九单个外部中断实验 (44)实验十中断嵌套实验 (46)实验十一矩阵键盘扫描实验 (49)实验十二串行端口并行输出扩充实验 (51)实验十三串行端口并行输入扩充实验 (53)实验十四单片机与PC之间串行通信实验 (55)实验十五双单片机通信实验 (58)实验十六I2C总线——AT24CXX存储器读写 (60)实验十七温度传感器DS18B20实验 (64)实验十八实时时钟DS1302实验 (66)实验十九A/D转换实验 (68)实验二十D/A转换实验 (70)实验二十一1602液晶显示的控制（44780） (72)实验二十二12864液晶显示的控制（KS0108） (74)实验二十三直流电机控制实验 (76)实验二十四步进电机控制实验 (78)实验二十五16X16阵列LED显示 (81)实验二十六直流电机测速实验 (83)实验二十七串行AD—TLC549实验 (85)实验二十八串行DA—TLC5615实验 (87)实验二十九继电器控制实验 (89)实验三十LCD 1602 IO方式驱动 (92)第3章软件仿真实验目录 (96)实验一可控硅驱动 (96)实验二光耦应用实验 (98)实验三单片机播放音乐实验 (100)实验四SD卡读写实验 (104)第1章PROTEUS教学实验系统(单片机E型)简介及使用说明1.1 系统简介【硬件特点】PROTEUS教学实验系统（单片机E型）是我公司陆续推出的PROTEUS教学实验系统第三版。
proteus实验指导书
proteus实验指导书实验⼀基于proteus的交互式仿真和基于图表的仿真⼀、实验⽬的：1、熟悉Proteus的菜单界⾯。
2、熟悉原理图绘制⼯具；3、掌握画原理图基本操作，完整绘制原理图的⽅法。
4、掌握proteus交互式仿真和基于图表的仿真的实现过程。
5、能够根据仿真结果掌握电路的⼯作原理及过程。
⼆、实验设备安装有Proteus软件的计算机。
三、实验内容通过实例掌握电路图的绘制⽅法。
绘制电路的具体步骤如下：1、新建设计项⽬及电路图。
2 、添加元件库。
3、调⼊并摆放元器件，需要时修改参数。
4、连线。
5 、电源、地的选择及连接。
图例如下：图⼀对上图进⾏交互式仿真。
图中各元件名称：电源：battery 滑动变阻器：pot-hg定时器：555 电阻：resistor 电容：cap虚拟仪器：⽰波器OSCILLOSCOPE定时/计数器COUNTER TIMER其中：R1=6.3k R2=10k C1=1uf图⼆对上图进⾏基于图表的仿真，在编辑窗⼝放置模拟分析图表。
图中运放的型号为：741四、简答题图⼀请回答下列问题：1. 指出该图中虚拟仪器定时/计数器的⼯作模式；2. 绘出该电路的输出波形；并测量其周期、频率以及占空⽐；3．请说出改变滑动变阻器对该电路输出波形的影响。
图⼆请回答下列问题：1.请写出显⽰信号源属性的⽅法。
2.说出图中运放的作⽤。
3.测量该电路的电压增益以及输出信号的周期，并简述输出与输⼊的频率及相位的关系。
实验⼆ RC 低通滤波器的交流参数扫描分析和频率特性分析⼀、实验⽬的：1、掌握proteus 的交流参数扫描分析⽅法；2、掌握proteus 的频率特性分析⽅法；3、根据仿真结果掌握RC 低通滤波器的⼯作原理。
⼆、实验设备安装有Proteus 软件的计算机。
三、实验内容1.对下图进⾏交流参数扫描分析。
图中各元件名称：电阻：resistor 电容：cap 正弦波信号源：sine 地：ground 信号源属性按下左图进⾏编辑：将电压探针分别添加到交流参数扫描分析图表的左纵轴和右纵轴。
Proteus音乐发声指导书.docx
Proteus音乐发声操作指导书一、新建Proteus文件单片机_8888\PROTEUS_8888\音乐发声\ ；其中8888为学号后4位（下同）。
文件名：“咅乐发声.DSN”。
保存目录为：单片机_8888\PROTEUS_8888\音乐发声\二、选取元器件需要如卜•元器件：单片机：AT89C51电阻：RES*发光二极管：LED-RED按键：BUTTON扬声器：SOUNDER三、设计原理图1.设计的原理图如图设计的原理图如图1・4所示2.加标号标号要放在对应的线上，选择右边工具栏中的麟工具，将鼠标移到要放置标号的引线上，当在线上出现“X”时单击鼠标左键。
出现图1・2对话框，输入相应的标号。
应加的标号见图l-3o图1-1加标号对话框2.调入相应的测试仪器工具，如图1-2所示，选择OSC..（示波器）、COUN..（频率计数器）二种仪器，放置完毕，在右侧工具栏中选择*工具，并如图1-3连接。
INSTRUMENTS OSCILLOSCOPELOGIC ANALYSER COUNTER TIMER VIRTUAL TERMINAL SPI DEBUGGERI2C DEBUGGER SIGNAL GENERATOR PATTERN GENERATOIDCVOLTMETER DCAMMETER AC VOLTMETER AC AMMETER图1-2选择三种仪器3. 电气规则检查菜单栏的“Tools” —> Electrical Rule Check ；出现图1・3中的8个错误是正 常的。
出现更多的错谋应修改。
UNDRIVEN: U1Z XTAL1 (Input) UNDRIVEN: Ul.SEAS (Input) UNDRIVEN: Ul r RST (Input)UNDRIVEN: SIOSCILLC'SCOFE^0008,3 (Inpu t) UNDRIVEN: SIOSCILLOSCOPE^OOOS,C (Inpu 七) UNDRIVEN: SIOSCILLOSCOFE^0008,D (Input) UNDRIVEN: SICOUNTER TIMER^0009z RST (Input)UNDRIVEN: SI COUNTER 7IL£ER^0009, CE (Inpu t) Netl^st creneratEd CK. ERC errors found.图1-3允许出现的错误在右侧工具栏中选择:LEL:..TTUwr.图1-4 INTO 中断原理图四、INTO 中断程序设计文件夹：单片机_8888\PROTEUS_8888\^乐发声\ 文件名:“音乐发声_8888.ASM ”。
Proteus实验指导书单片机
Proteus 7 Professional 仿真单片机入门教程初学单片机时，拿着一块实验板发呆，电路也不懂、程序也不懂，只好慢慢弄，等弄懂了，实验板也差不多报销了。
而Proteus 正好可以解决这个问题，它功能强大，这里只讨论仿真MCU 的功能。
它可以在原理图上仿真，不用出PCB 板。
一、Proteus 6 Professional界面简介上图是启动后的画面。
下面简单介绍各部分的功能：1．原理图编辑窗口（The Editing Window）：顾名思义，它是用来绘制原理图的。
蓝色方框内为可编辑区，元件要放到它里面。
注意，这个窗口是没有滚动条的，你可用预览窗口来改变原理图的可视范围。
2．预览窗口（The Overview Window）：它可显示两个内容，一个是：当你在元件列表中选择一个元件时，它会显示该元件的预览图；另一个是，当你的鼠标焦点落在原理图编辑窗口时（即放置元件到原理图编辑窗口后或在原理图编辑窗口中点击鼠标后），它会显示整张原理图的缩略图，并会显示一个绿色的方框，绿色的方框里面的内容就是当前原理图窗口中显示的内容，因此，你可用鼠标在它上面点击来改变绿色的方框的位置，从而改变原理图的可视范围。
3．模型选择工具栏（Mode Selector Toolbar）：主要模型（Main Modes）：1* 选择元件（components）（默认选择的）2* 放置连接点3* 放置标签（用总线时会用到）4* 放置文本5* 用于绘制总线6* 用于放置子电路7* 用于即时编辑元件参数（先单击该图标再单击要修改的元件）配件（Gadgets）：1* 终端接口（terminals）：有VCC、地、输出、输入等接口2* 器件引脚：用于绘制各种引脚3* 仿真图表（graph）：用于各种分析，如Noise Analysis4* 录音机5* 信号发生器（generators）6* 电压探针：使用仿真图表时要用到7* 电流探针：使用仿真图表时要用到8* 虚拟仪表：有示波器等2D图形（2D Graphics）：1* 画各种直线2* 画各种方框3* 画各种圆4* 画各种圆弧5* 画各种多边形6* 画各种文本7* 画符号8* 画原点等4．元件列表（The Object Selector）：用于挑选元件（components）、终端接口（terminals）、信号发生器（generators）、仿真图表（graph）等。
《单片机原理》实验指导书proteus
《单片机原理及接口》实验指导书莆田学院信息工程学院2016年2月目录实验一仿真系统搭建 (1)实验二实验系统编程应用 (7)实验三流水灯实验 (9)实验四 LED数码管显示实验 (11)实验五键盘实验 (13)实验六中断系统实验 (15)实验七 51定时器实验 (17)实验一仿真系统搭建一、实验目的了解实验设备的软硬件组成，包括keil单片机仿真软件的安装、设置与使用，单片机仿真调试软件的安装、设置与使用，单片机仿真器的功能、结构与使用，51单片机实验板的电路结构、工作原理与使用。
熟悉使用keil单片机仿真软件、仿真调试软件和实验板进行协调工作的方法。
熟悉使用至少两种单片机仿真系统建立、设置、调试工作项目的方法。
二、实验原理整个实验系统由仿真调试软件（keil单片机仿真软件、伟福仿真调试软件）、单片机仿真头（伟福仿真器）和单片机最小板（51单片机实验板）组成或使用Proteus 仿真系统进行硬件仿真。
仿真软件进行项目的管理设置，仿真器进行软件的下载与单片机的仿真（IAP），实验板搭载建立各种外围电路。
主要掌握的软件有KEIL编程软件、Proteus硬件仿真软件和其他一些差用软件及硬件构造。
整个实验系统使用时，若使用硬件仿真，第一步安装KEIL软件，第二步安装星研系列仿真调试软件，第三步将仿真器的数据口和电源口连接微机及实验板，进行仿真器驱动安装。
第四步将仿真头插入实验板插座（注意仿真头三角箭头标注引脚为第一脚），开机调试。
若使用软件仿真，第一步安装KEIL软件，第二步安装Proteus硬件仿真软件，然后用Proteus硬件仿真软件进行电路构建，最后进行程序调试。
1、Keil软件的安装设置：启动后，点击Project菜单新建项目。
新建项目后，选择仿真单片机型号，并新建或加入程序文件。
编写加入C语言程序后就可以对项目进行设置，进而使用Project菜单进行编译、连接和调试运行等操作。
图1-7 项目设置项目的设置包括Target菜单中的单片机振荡频率，debug菜单中的仿真方法。
proteus指导书
实验1：Protues电路分析仿真软件一.实验目的：学习Proteus的使用方法二.实验属性及设备：验证性实验，使用电脑及相关专业软件。
三.实验原理：1.概述Proteus的ISIS是一款Labcenter出品的电路分析实物仿真系统，可仿真各种电路和IC，并支持单片机，元件库齐全，使用方便，是不可多得的专业的单片机软件仿真系统。
该软件的特点：①全部满足我们提出的单片机软件仿真系统的标准，并在同类产品中具有明显的优势。
②具有模拟电路仿真、数字电路仿真、单片机及其外围电路组成的系统的仿真、RS一232动态仿真、1 C调试器、SPI调试器、键盘和LCD系统仿真的功能；有各种虚拟仪器，如示波器、逻辑分析仪、信号发生器等。
③目前支持的单片机类型有：68000系列、8051系列、A VR系列、PIC12系列、PIC16系列、PIC18系列、Z80系列、HC11系列以及各种外围芯片。
④支持大量的存储器和外围芯片。
总之该软件是一款集单片机和SPICE分析于一身的仿真软件，功能极其强大，可仿真51、A VR、PIC。
2.常用元件汉语解释四.实验内容：1.起动Proteus从开始菜单中，运行程序，如图：图1：2.添加所需元件顺序选择按钮和，在keywords中填写元件名称，在右侧列表中双击该元件，该元件被选中，并出现在左侧选中元件列表中。
图2：单击选中元件，放置在Proteus作图区，并按要求连线。
3.电源与地选择图示按钮，列表中出现power为电源，ground为地。
选择元件后可放置在绘图区。
图3：4.示波器应用如图示操作可获得示波器。
示波器地线默认为自动连接。
图4：5.使用与非门、按键和LED搭建一个电路，并调试运行。
图56.单片机控制LED电路单片机可不用连接晶振和电源（地）复位电路。
按图放置元件并连接。
图6：单击电阻元件，在特性对话框中把电阻值修改为300（默认单位欧）。
图7：6.使用keil C或wave软件编写汇编或C单片机程序（对灯进行控制练习，使灯按一定规律进行明灭），并生成hex文件。
proteus单片机技术课程实验指导书2011
单片机技术实验指导书（080431—080432班适用）编写者：张卓杨立华长春工业大学人文信息学院2011年3月1日仿真实验目录实验一.Keil uVision3工具软件的使用与MCS-51单片机汇编指令练习实验二. PROTEUS仿真软件的使用实验三. 基本输入输出的PROTEUS设计实验四. 计数显示综合实验实验五. 外部中断实验实验六. 单片机定时/计数实验实验七. 串行通信---双机通信仿真实验实验八. 键盘输入液晶显示C51编程实验实验九. 基于单片机的按键发声实验实验十. 串行通信---串并转换仿真实验实验十一. 串行通信---多机通信仿真实验实验十二. 双机并行通信仿真实验实验十三. 串行并行通信仿真实验实验十四. 单片机数据存储器扩展仿真实验附录:部分实验源程序实验一. Keil uVision3工具软件的使用与MCS-51单片机汇编指令练习一、实验要求: 必做二、实验类型: 验证三、实验学时：2四、实验地点与环境：机房，Keil uVision3软件五、实验目的:1、熟悉Keil uVision3工具软件的使用方法（可参见Keil uVision3软件的菜单“帮助”)。
2、掌握利用Keil uVision3进行源程序编写、编译、程序运行、观察运行结果的基本过程及操作方法。
3、掌握MCS-51系列单片机的指令系统。
六、实验内容：1．Keil uVision3工具软件的使用方法（步骤）（1）、在电脑上新建一文件夹并命名（如EX1）（2）、打开Keil uVision3软件。
（3）、选择菜单Project---New Project（若打开软件时，己含有一工程（项目）则应先关闭该工程，方法是：Project---Close Project ），在打开的新建窗口中输入一工程（项目）名（如EX1），点保存，选择一单片机如Atmel---At89c52等，在随后出现的提示窗口，选择“否”。
基于Proteus单片机实验指导书(教师使用版)
宜春学院Proteus MCS-51教学实验指导书(教师使用版)何剑锋编自动化专业实验室（2009年3月编）目录第一部分验证性实验实验一I /O口输出实验—LED流水灯实验 (7)一、实验要求 (7)二、实验目的 (7)三、实验电路及连线 (7)四、实验说明 (8)五、实验流程图 (8)六、实验步骤 (8)七、实验结果和体会 (9)八、建议 (9)实验二I/O口输入/输出实验—模拟开关灯 (10)一、实验要求 (10)二、实验目的 (10)三、实验电路及连线 (10)四、实验说明 (11)五、实验程序流程图 (11)六、实验步骤 (11)七、实验结果和体会 (12)八、建议 (12)实验三8255I/O扩展实验 (13)一、实验要求 (13)二、实验目的： (13)三、实验电路及连线 (13)四、实验说明 (14)五、实验程序流程图 (14)六、实验步骤 (14)七、实验结果和体会： (15)八、建议 (15)实验四无译码的七段数码管显示实验 (16)一、实验要求 (16)二、实验目的 (16)三、实验电路及连线 (16)四、实验说明 (16)五、实验程序流程图 (17)六、实验步骤 (17)七、实验结果和体会 (18)八、建议 (18)实验五BCD码译码的多位数码管扫描显示实验 (19)一、实验要求 (19)二、实验目的 (19)三、实验电路及连线 (19)四、实验说明 (19)五、实验程序流程图 (20)六、实验步骤 (20)七、实验结果和体会 (21)八、建议 (21)实验六独立式键盘实验 (22)一、实验要求 (22)二、实验目的 (22)三、实验电路及连线 (22)四、实验说明 (22)五、实验程序流程图 (23)六、实验步骤 (23)七、实验结果和体会 (24)八、建议 (24)实验七计数器实验 (25)一、实验要求 (25)二、实验目的 (25)三、实验电路及连线 (25)四、实验说明 (25)五、实验程序流程图 (25)六、实验步骤 (26)七、实验结果和体会 (26)八、建议 (26)实验八定时器实验 (27)一、实验要求 (27)二、实验目的 (27)三、实验电路及连线 (27)四、实验说明 (27)五、实验程序流程图....................................................................................................... .. (28)六、实验步骤 (28)七、实验结果和体会 (29)八、建议 (29)实验九单个外部中断实验 (30)一、实验要求 (30)二、实验目的 (30)三、实验电路及连线 (30)四、实验说明 (30)五、实验程序流程图 (31)六、实验步骤 (31)七、实验结果和体会 (32)八、建议 (32)实验十多个中断同时存在实验 (33)一、实验要求 (33)二、实验目的 (33)三、实验电路及连线 (33)五、实验程序流程图 (34)六、实验步骤 (34)七、实验结果和体会： (36)八、建议 (36)实验十一矩阵键盘扫描实验 (37)一、实验要求 (37)二、实验目的 (37)三、实验电路及连线 (37)四、实验说明 (37)五、实验流程图 (38)六、实验步骤 (38)七、实验结果和体会 (40)八、建议 (40)实验十二串行端口输出扩充实验 (41)一、实验要求 (41)二、实验目的 (41)三、实验电路及连线 (41)四、实验说明 (41)五、实验流程图 (42)六、实验步骤 (42)七、实验结果和体会 (44)八、建议 (44)实验十三串行端口输入扩充实验 (45)一、实验要求 (45)二、实验目的 (45)三、实验电路及连线 (45)四、实验说明 (46)五、实验流程图 (46)六、实验步骤 (46)七、实验结果和体会 (47)八、建议 (47)实验十四8051与PC之间串行通信实验 (48)一、实验要求 (48)二、实验目的 (48)三、实验电路及连线 (48)四、实验说明 (48)五、实验流程图 (49)六、实验步骤 (50)七、实验结果和体会 (51)八、建议 (51)第二部分综合性实验实验十五两8051单片机通信实验 (53)一、实验要求 (53)二、实验目的 (53)三、实验电路及连线 (53)四、实验说明 (53)五、实验流程图 (54)六、实验步骤 (54)七、实验结果和体会 (57)八、建议 (57)实验十六I2C总线——AT24Cxx存储器读写 (58)一、实验要求 (58)二、实验目的 (58)三、实验电路及连线 (58)四、实验说明 (58)五、实验流程图 (59)六、实验步骤 (61)七、实验结果和体会 (65)八、建议 (65)实验十七温度传感器DS18B20实验 (66)一、实验要求 (66)二、实验目的 (66)三、实验电路及连线 (66)四、实验说明 (66)五、实验流程图 (67)六、实验步骤 (67)七、实验结果和体会 (72)八、建议 (72)实验十八实时时钟DS1302实验 (73)一、实验要求 (73)二、实验目的 (73)三、实验电路及连线 (73)四、实验说明 (73)五、实验流程图 (74)六、实验步骤 (74)七、实验结果和体会 (81)八、建议 (81)实验十九A/D转换实验 (82)一、实验要求 (82)二、实验目的 (82)三、实验电路及连线 (82)四、实验说明 (83)五、实验程序流程图 (83)六、实验步骤 (83)七、实验结果和体会 (84)八、建议 (84)实验二十D/A转换实验 (85)一、实验要求 (85)二、实验目的 (85)三、实验电路及连线 (85)四、实验说明 (85)五、实验程序流程图 (86)六、实验步骤 (86)七、实验结果和体会 (87)八、建议 (87)实验二十一液晶显示的控制1（44780） (88)一、实验要求 (88)二、实验目的 (88)三、实验电路及连线 (88)四、实验说明 (88)五、实验程序流程图 (89)六、实验步骤 (89)七、实验结果和体会 (92)八、建议 (92)实验二十二液晶显示的控制2（KS0108） (93)一、实验要求 (93)二、实验目的 (93)三、实验电路及连线 (93)四、实验说明 (94)五、实验程序流程图 (94)六、实验步骤 (94)七、实验结果和体会 (105)八、建议 (105)第三部分设计性实验实验二十三基于Proteus的外部扩展实验 (107)一、设计任务和要求 (107)二、课题的具体工作内容 (107)三、设计分工建议： (107)四、课题成果的要求及评分意见 (107)实验二十四基于Proteus的接口技术实验 (108)一、设计任务和要求 (108)二、课题的具体工作内容 (108)三、设计分工建议： (108)四、课题成果的要求及评分意见 (108)实验二十五基于Proteus的数据采集存储测试系统仿真 (109)一、设计任务和要求 (109)二、课题的具体工作内容 (109)三、设计分工建议： (109)四、课题成果的要求及评分意见 (109)实验二十六利用单片机实现对FLASH存储器坏块的自动检测 (110)一、设计任务和要求 (110)二、课题的具体工作内容 (110)三、设计分工建议： (110)四、课题成果的要求及评分意见 (110)第一部分验证性实验实验一I /O口输出实验—LED流水灯实验一、实验要求利用51单片机及8个发光二级管等器件，构成一个流水灯单片机系统。
Proteus单片机实验指导书
Proteus MCS-51教学实验指导书目录第一部分验证性实验实验一 I /O口输出实验—LED流水灯实验 (6)一、实验要求 (6)二、实验目的 (6)三、实验电路及连线 (6)四、实验说明 (7)五、实验流程图 (7)六、实验步骤 (7)七、实验结果和体会 (8)八、建议 (8)实验二 I/O口输入/输出实验—模拟开关灯 (9)一、实验要求 (9)二、实验目的 (9)三、实验电路及连线 (9)四、实验说明 (10)五、实验程序流程图 (10)六、实验步骤 (10)七、实验结果和体会 (11)八、建议 (11)实验三 8255I/O扩展实验 (12)一、实验要求 (12)二、实验目的： (12)三、实验电路及连线 (12)四、实验说明 (13)五、实验程序流程图 (13)六、实验步骤 (13)七、实验结果和体会： (14)八、建议 (14)实验四无译码的七段数码管显示实验 (15)一、实验要求 (15)二、实验目的 (15)三、实验电路及连线 (15)四、实验说明 (15)五、实验程序流程图 (16)六、实验步骤 (16)七、实验结果和体会 (17)八、建议 (17)实验五 BCD码译码的多位数码管扫描显示实验 (18)一、实验要求 (18)二、实验目的 (18)三、实验电路及连线 (18)四、实验说明 (18)五、实验程序流程图 (19)六、实验步骤 (19)七、实验结果和体会 (20)八、建议 (20)实验六独立式键盘实验 (21)一、实验要求 (21)二、实验目的 (21)三、实验电路及连线 (21)四、实验说明 (21)五、实验程序流程图 (22)六、实验步骤 (22)七、实验结果和体会 (23)八、建议 (23)实验七计数器实验 (24)一、实验要求 (24)二、实验目的 (24)三、实验电路及连线 (24)四、实验说明 (24)五、实验程序流程图 (24)六、实验步骤 (25)七、实验结果和体会 (25)八、建议 (25)实验八定时器实验 (26)一、实验要求 (26)二、实验目的 (26)三、实验电路及连线 (26)四、实验说明 (26)五、实验程序流程图.................................................. .. (27)六、实验步骤 (27)七、实验结果和体会 (28)八、建议 (28)实验九单个外部中断实验 (30)一、实验要求 (30)二、实验目的 (30)三、实验电路及连线 (30)四、实验说明 (30)五、实验程序流程图 (31)六、实验步骤 (31)七、实验结果和体会 (32)八、建议 (32)实验十多个中断同时存在实验 (33)一、实验要求 (33)二、实验目的 (33)三、实验电路及连线 (33)五、实验程序流程图 (34)六、实验步骤 (34)七、实验结果和体会： (36)八、建议 (36)实验十一矩阵键盘扫描实验 (37)一、实验要求 (37)二、实验目的 (37)三、实验电路及连线 (37)四、实验说明 (37)五、实验流程图 (38)六、实验步骤 (38)七、实验结果和体会 (40)八、建议 (40)实验十二串行端口输出扩充实验 (41)一、实验要求 (41)二、实验目的 (41)三、实验电路及连线 (41)四、实验说明 (41)五、实验流程图 (42)六、实验步骤 (42)七、实验结果和体会 (44)八、建议 (44)实验十三串行端口输入扩充实验 (45)一、实验要求 (45)二、实验目的 (45)三、实验电路及连线 (45)四、实验说明 (46)五、实验流程图 (46)六、实验步骤 (46)七、实验结果和体会 (47)八、建议 (47)实验十四 8051与PC之间串行通信实验 (48)一、实验要求 (48)二、实验目的 (48)三、实验电路及连线 (48)四、实验说明 (48)五、实验流程图 (49)六、实验步骤 (50)七、实验结果和体会 (51)八、建议 (51)第一部分验证性实验实验一 I /O口输出实验—LED流水灯实验一、实验要求利用51单片机及8个发光二级管等器件，构成一个流水灯单片机系统。
PROTEUS教学实验系统(单片机E型)三合一综合实验指导书2013
12、七段数码管显示实验
13、矩阵键盘扫描实验
14、74LS164串入并出移位实验
15、74LS165并入串出移位实验
16、ADC0809模数转换实验
17、DAC0832数模转换实验
18、I2C总线—AT24C02读写实验
19、LCD1602液晶显示实验（44780）
20、温度传感器DS18B20实验
P30~P37
P30~P37
PD0~PD7
RD0~RD7
P40~P47
RE0~RE2
S0~S10
预留
预留
预留
P34
T0
P10
T0
P04
T0
P32
INT0
P32
INT0
P10
INT0
单片机引脚对照表（暂收录AT89S52,ATMEGA16L8,PIC16F877A）：
1.3
图1-1蜂鸣器控制电路
图1-2 PS/2接口电路
（版本2013.4）
第1章
1.1
【硬件特点】
PROTEUS教学实验系统（单片机E型）是我公司陆续推出的PROTEUS教学实验系统第三版。主要有以下几个特点：
1．连接线采用灯笼头，插拔容易，电气接触性能优秀，导线粗，使得接线容易而且稳定。
2．外设控制资源更加丰富，可在本实验箱上练习超过30个实验项目。
二、将USB下载器连接PC及目标板（USB接口端连接到PC的USB接口，ISP端连接到MCU模块ISP插槽）。在连接USB下载器之前，MCU模块应先接通电源。
三、连接USB到PC后，将提示“发现新硬件USBasp”，如下图所示：
四、系统会自动弹出找到新的硬件向导，如下图所示：
单片机基于Proteus的实验指导
一、实验目的:1、进一步熟悉51系列单片机2、了解8051单片机P0口的使用方法3、掌握共阴极数码管的原理及使用方法4、学习8051的编程、调试、编译、仿真。
二、实验电路注：数码管要从原件库选择Optoelectronics类中的7SEG-COM-CAT-GRN。
三、要求及步骤：要求：在七段数码管上以递增的方式循环显示0-9，间隔时间为一秒。
1、使用Proteus画出电路原理图2、在Keil uVision中完成程序编辑、调试及编译，生成.HEX文件3、进行Proteus与keil uvision联动的相关设置。
4、在proteus中仿真运行。
四、思考1、为什么要将P0口各引脚通过电阻R3-R9接到电源？2、如何在共阴极数码管上循环显示十六进制数字0-F(不区分字母的大小写)？3、怎样修改程序使数字以递增方式循环显示？4、若用共阳极数码管应如何修改电路和程序，才能完成本实验的功能？参考程序：ORG 00HLJMP STARTORG 30HSTART: MOV DPTR,#TABLES1: MOV R4,#00HS2: MOV A,R4MOVC A,@A+DPTRMOV P0,ALCALL DELAYINC R4CJNE R4,#0AH,S2SJMP S1DELAY: MOV R5,#20D2：MOV R6,#200D1: MOV R7,#123DJNZ R7,$DJNZ R6,D1DJNZ R5,D2RETTABLE:DB 3FH,06H,5BH,4FH,66H DB 6DH,7DH,07H,7FH,6FHEND。
智能仪器实验指导(PROTEUS仿真).doc
实验一智能仪器设计集成环境介绍一、实验目的1.掌握利用Proteus仿真平台进行电路设计的基本操作。
2.掌握利用Proteus软件和Keil联合仿真调试的操作。
二、实验仪器计算机一台、Proteus软件三、实验内容Proteus ISIS是英国Labcenter Electronics公司开发的EDA软件。
单片机是现代电子技术的新兴领域,它的出现极大地推动了电子工业的发展,已成为电子系统设计中最为普遍的应用手段。
近年来单片机技术得到了突飞猛进的发展,各种单片机开发工具层出不穷。
虚拟仿真就是近年来兴起的一种新型应用技术,采用虚拟仿真技术,在原理图设计阶段就可以对单片机应用设计进行评估,验证所设计电路是否达到所要求的技术指标,还可以通过改变元器件参数使整个电路性能达到最优化。
这样就无须多次购买元器件及制作印刷电路板,节省了设计时间与经费,提高了设计效率与质量。
英国Labcenter公司推出的Proteus软件是一款极好的单片机应用开发平台,它以其特有的虚拟仿真技术很好地解决了单片机及其外围电路的设计和协同仿真问题,可以在没有单片机实际硬件的条件下,利用PC以虚拟仿真方式实现单片机系统的软、硬件同步仿真调试,使单片机应用系统设计变得简单容易。
Proteus软件涵盖了PIC、AVR、MCS8051、68HC11、ARM等微处理器模型,以及多种常用电子元器件,包括74系列、CMOS 4000系列集成电路、A/D和D/A转换器、键盘、LCD显示器、LED显示器,还提供示波器、逻辑分析仪、通信终端、电压/电流表、I2C/SPI终端等各种虚拟仪表,这些都可以直接用于仿真设计,极大地提高了设计效率和设计水平。
下面以一个“完成每隔1秒钟接在P1口1.1所示）：源程序：ORG 0000HLJMP STARTORG 0030HSTART: MOV A,#0FEHLOOP: MOV P1,AMOV R1,#10DLE1: MOV R2,#200DLE2: MOV R3,#126DLE3: DJNZ R3, DLE3DJNZ R2, DLE2DJNZ R1, DLE1RL ALJMP LOOPEND四、实验步骤1、进入Proteus 系统,画出实验电路图；2、进入Keil C51软件的操作环境,编辑源程序并对源文件进行编译；编译如图1.2所示：图1.2 编译3、对Proteus系统和Keil C51系统进行联机设置,如图1.3、1.4所示；联机设置：首先要安装Proteus的Keil 驱动,安装好驱动后,进入Keil界面进行设置,单击工具条中的按钮,在弹出的表单中单击选项卡,选择的组合框,在下拉菜单中选中“Proteus VSM Simulator”选项即可,如果是联机进行联调,还要在其后的按钮中进行适当的设置。
PROTEUS--电路设计与虚拟仿真实验指导书
《PROTEUS—电路设计与虚拟仿真》实验指导书李兴春王宏五邑大学信息学院电子电工实验中心二００七年月印刷目录1 Proteus Design Suit 7 使用指南------------------12 实验内容---------------------------------------------------------21实验一晶体管负反馈放大电路虚拟实验---------------21实验二555定时器功能及应用虚拟实验----------------24实验三数字钟设计------------------------------------------27实验四信号发生器设计--------------------------------------35实验五直流电机控制模块-----------------------------------41《PROTEUS—电路设计与虚拟仿真》实验指导书1 Proteus Design Suit 7 使用指南1.1 系统要求Proteus Design Suit 7 可以在以下操作系统中使用：●Windows 2000●Windows Xp●Windows Vista对于Proteus VSM(虚拟系统模块)处理器仿真，电脑CPU越快，仿真效果越更好。
最低配置为1G处理器，256MB 内存，150MB硬盘。
1.2 系统安装将系统安装盘放入电脑光驱，光盘会自动运行。
否则，打开“我的电脑”，找到DVD驱动器，手动运行光盘。
按提示一步一步安装就可以了。
Proteus默认安装文件夹如下：C:\Program Files\Labcenter Electronics\Proteus 7 Professional\1.3 进入Proteus ISIS双击桌面上的ISIS 7 Professional 图标或者单击屏幕左下方的“开始”→“程序”→“Proteus 7 Professional”→“ISIS 7 Professional”，出现如图1-1 所示屏幕，表明进入Proteus ISIS 集成环境。
单片机Proteus仿真实验指导书
单片机Proteus仿真实验指导书目录1、Proteus软件使用方法 (3)2、实验一LED闪烁电路实验 (8)3、实验二数码管静态显示实验 (11)4、实验三数码管动态显示实验 (13)5、实验四外部中断实验 (15)6、实验五T0波形发生器实验 (17)7、实验六计数器实验 (19)8、实验七串口通信实验 (22)9、实验八I2C读写实验 (25)10、实验九AD转换实验 (30)Proteus软件使用方法Proteus软件是Labcenter Electronics公司的一款电路设计与仿真软件，它包括ISIS、ARES等软件模块，ARES模块主要用来完成PCB的设计，而ISIS模块用来完成电路原理图的布图与仿真。
Proteus的软件仿真基于VSM技术，它与其他软件最大的不同也是最大的优势就在于它能仿真大量的单片机芯片，比如MCS-51系列、PIC系列等等，以及单片机外围电路，比如键盘、LED、LCD等等。
通过Proteus软件的使用我们能够轻易地获得一个功能齐全、实用方便的单片机实验室。
本文中由于我们主要使用Proteus软件在单片机方面的仿真功能，所以我们重点研究ISIS模块的用法，在下面的内容中，如不特别说明，我们所说的Proteus软件特指其ISIS 模块。
在进行下面的操作前，我先说明一点：我的Proteus版本是7.1，如果你使用的是6.9以前的版本，可能你发现在鼠标操作上会略有不同。
这主要表现在6.9以前的版本鼠标左右键的作用与一般软件刚好相反，而7.0以后已经完全改过。
下面我们首先来熟悉一下Proteus的界面。
Proteus是一个标准的Windows窗口程序，和大多数程序一样，没有太大区别，其启动界面如下图所示：如图中所示，区域①为菜单及工具栏，区域②为预览区，区域③为元器件浏览区，区域④为编辑窗口，区域⑤为对象拾取区，区域⑥为元器件调整工具栏，区域⑦为运行工具条。
下面我们就以建立一个和我们在Keil简介中所讲的工程项目相配套的Proteus工程为例来详细讲述Proteus的操作方法以及注意事项。
10--实验十 Proteus软件的使用实验
实验十Proteus软件的使用实验一．实验目的掌握Proteus软件的使用方法。
二．实验设备TDN86/51开发系统，Proteus Design Suit 7，Keil C51 软件。
三．Proteus ISIS简介Proteus ISIS是英国Labcenter公司开发的电路分析与实物仿真软件。
它运行于Windows操作系统上，可以仿真、分析(SPICE)各种模拟器件和集成电路，该软件的特点是：①实现了单片机仿真和SPICE电路仿真相结合。
具有模拟电路仿真、数字电路仿真、单片机及其外围电路组成的系统的仿真、RS232动态仿真、I2C调试器、SPI调试器、键盘和LCD系统仿真的功能；有各种虚拟仪器，如示波器、逻辑分析仪、信号发生器等。
②支持主流单片机系统的仿真。
目前支持的单片机类型有：68000系列、8051系列、AVR 系列、PIC12系列、PIC16系列、PIC18系列、Z80系列、HC11系列以及各种外围芯片。
③提供软件调试功能。
在硬件仿真系统中具有全速、单步、设置断点等调试功能，同时可以观察各个变量、寄存器等的当前状态，因此在该软件仿真系统中，也必须具有这些功能；同时支持第三方的软件编译和调试环境，如Keil C51 uVision2等软件。
④具有强大的原理图绘制功能。
四．实验内容及步骤1.启动Proteus ISIS，界面如下图。
Proteus启动界面Proteus工作界面2.Proteus的鼠标使用原则在Proteus中，鼠标操作与传统的方式不同，右键选取、左键编辑或移动：右键单击－选中对象，此时对象呈红色；再次右击已选中的对象，即可删除该对象。
右键拖拽－框选一个块的对象。
左键单击－放置对象或对选中的对象编辑对象的属性。
左键拖拽－移动对象。
3.原理图设计的步骤（1）新建设计文件并设置图纸参数和相关信息（2）放置元器件（3）对原理图进行布线（4）调整、检查和修改（5）补充完善（6）存盘和输出4.放置元器件（1）选择元器件件对话框对象选择器中P按钮元器件选择对话框（2）放置元器件在对象选择器窗口中，选中元器件，将鼠标置于图形编辑窗口该对象的欲放位置，单击鼠标左键，该对象被完成放置。
Proteus单片机实验指导书
Proteus MCS-51教学实验指导书目录第一部分验证性实验实验一 I /O口输出实验—LED流水灯实验 (6)一、实验要求 (6)二、实验目的 (6)三、实验电路及连线 (6)四、实验说明 (7)五、实验流程图 (7)六、实验步骤 (7)七、实验结果和体会 (8)八、建议 (8)实验二 I/O口输入/输出实验—模拟开关灯 (9)一、实验要求 (9)二、实验目的 (9)三、实验电路及连线 (9)四、实验说明 (10)五、实验程序流程图 (10)六、实验步骤 (10)七、实验结果和体会 (11)八、建议 (11)实验三 8255I/O扩展实验 (12)一、实验要求 (12)二、实验目的： (12)三、实验电路及连线 (12)四、实验说明 (13)五、实验程序流程图 (13)六、实验步骤 (13)七、实验结果和体会： (14)八、建议 (14)实验四无译码的七段数码管显示实验 (15)一、实验要求 (15)二、实验目的 (15)三、实验电路及连线 (15)四、实验说明 (15)五、实验程序流程图 (16)六、实验步骤 (16)七、实验结果和体会 (17)八、建议 (17)实验五 BCD码译码的多位数码管扫描显示实验 (18)一、实验要求 (18)二、实验目的 (18)三、实验电路及连线 (18)四、实验说明 (18)五、实验程序流程图 (19)六、实验步骤 (19)七、实验结果和体会 (20)八、建议 (20)实验六独立式键盘实验 (21)一、实验要求 (21)二、实验目的 (21)三、实验电路及连线 (21)四、实验说明 (21)五、实验程序流程图 (22)六、实验步骤 (22)七、实验结果和体会 (23)八、建议 (23)实验七计数器实验 (24)一、实验要求 (24)二、实验目的 (24)三、实验电路及连线 (24)四、实验说明 (24)五、实验程序流程图 (24)六、实验步骤 (25)七、实验结果和体会 (25)八、建议 (25)实验八定时器实验 (26)一、实验要求 (26)二、实验目的 (26)三、实验电路及连线 (26)四、实验说明 (26)五、实验程序流程图.................................................. .. (27)六、实验步骤 (27)七、实验结果和体会 (28)八、建议 (28)实验九单个外部中断实验 (30)一、实验要求 (30)二、实验目的 (30)三、实验电路及连线 (30)四、实验说明 (30)五、实验程序流程图 (31)六、实验步骤 (31)七、实验结果和体会 (32)八、建议 (32)实验十多个中断同时存在实验 (33)一、实验要求 (33)二、实验目的 (33)三、实验电路及连线 (33)五、实验程序流程图 (34)六、实验步骤 (34)七、实验结果和体会： (36)八、建议 (36)实验十一矩阵键盘扫描实验 (37)一、实验要求 (37)二、实验目的 (37)三、实验电路及连线 (37)四、实验说明 (37)五、实验流程图 (38)六、实验步骤 (38)七、实验结果和体会 (40)八、建议 (40)实验十二串行端口输出扩充实验 (41)一、实验要求 (41)二、实验目的 (41)三、实验电路及连线 (41)四、实验说明 (41)五、实验流程图 (42)六、实验步骤 (42)七、实验结果和体会 (44)八、建议 (44)实验十三串行端口输入扩充实验 (45)一、实验要求 (45)二、实验目的 (45)三、实验电路及连线 (45)四、实验说明 (46)五、实验流程图 (46)六、实验步骤 (46)七、实验结果和体会 (47)八、建议 (47)实验十四 8051与PC之间串行通信实验 (48)一、实验要求 (48)二、实验目的 (48)三、实验电路及连线 (48)四、实验说明 (48)五、实验流程图 (49)六、实验步骤 (50)七、实验结果和体会 (51)八、建议 (51)第一部分验证性实验实验一 I /O口输出实验—LED流水灯实验一、实验要求利用51单片机及8个发光二级管等器件，构成一个流水灯单片机系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一基于 proteus 的交互式仿真和基于图表的仿真一、实验目的：1、熟悉 Proteus 的菜单界面。
2、熟悉原理图绘制工具；3、掌握画原理图基本操作，完整绘制原理图的方法。
4、掌握 proteus 交互式仿真和基于图表的仿真的实现过程。
5、能够根据仿真结果掌握电路的工作原理及过程。
二、实验设备安装有 Proteus 软件的计算机。
三、实验内容通过实例掌握电路图的绘制方法。
绘制电路的具体步骤如下：1、新建设计项目及电路图。
2、添加元件库。
3、调入并摆放元器件，需要时修改参数。
4、连线。
5、电源、地的选择及连接。
图例如下：B112V % 66R16.3k8 U1RV1 4 R C Q 3 CLK CCE V 7DC RST5CVR210k1k 2D6ATRNTHGB1555 CDC11u图一对上图进行交互式仿真。
图中各元件名称：电源：battery滑动变阻器：pot-hg定时器： 555电阻：resistor电容：cap虚拟仪器：示波器OSCILLOSCOPE定时 / 计数器 COUNTER TIMER其中： R1=R2=10k C1=1ufU1INPUT R1 7B1 AMP=1 3 OUTPUTFREQ=1 615V 10k24 1 5741R2R310k10kB215V图二对上图进行基于图表的仿真，在编辑窗口放置模拟分析图表。
图中运放的型号为： 741四、简答题图一请回答下列问题：1.指出该图中虚拟仪器定时 / 计数器的工作模式；2.绘出该电路的输出波形；并测量其周期、频率以及占空比；3．请说出改变滑动变阻器对该电路输出波形的影响。
图二请回答下列问题：1.请写出显示信号源属性的方法。
2.说出图中运放的作用。
3.测量该电路的电压增益以及输出信号的周期，并简述输出与输入的频率及相位的关系。
实验二RC低通滤波器的交流参数扫描分析和频率特性分析一、实验目的：1、掌握 proteus 的交流参数扫描分析方法；2、掌握 proteus 的频率特性分析方法；3、根据仿真结果掌握RC低通滤波器的工作原理。
二、实验设备安装有 Proteus 软件的计算机。
三、实验内容1.对下图进行交流参数扫描分析。
R1(1) R1 C1(1)10*XC11uF图中各元件名称：电阻： resistor 电容： cap 正弦波信号源： sine 地： ground 信号源属性按下左图进行编辑：将电压探针分别添加到交流参数扫描分析图表的左纵轴和右纵轴。
交流参数扫描分析图表属性按上右图进行编辑。
实验报告中附出实验结果，并测量不同的X 对应的低通滤波器的截止频率。
2.对下图进行频率特性分析。
R1(1) R1 C1(1)10C11uF图一将电压探针分别添加到频率特性分析图表的左纵轴和右纵轴。
频率特性分析图表属性按下图进行编辑。
实验报告中附出实验结果，并测量R=10时低通滤波器的截止频率。
四、简答题比较交流参数扫描分析图表与频率特性分析图表的不同之处。
实验三基于 proteus 的异步十进制计数器分析一、实验目的：1、掌握 proteus 的数字分析方法；2、掌握为触发器选择时钟信号的方法；3、掌握数字电路设计的方法及步骤；4、根据仿真结果掌握异步十进制计数器的工作原理。
二、实验设备安装有 Proteus 软件的计算机。
三、实验内容对下图进行数字分析。
U1:A1 32 7400Q[0..3]Q[0..3]Q0Q1Q0Q2Q1Q3Q2Q3 U24 4 4 AND43J SQ5 3JSQ5 3JSQ5 3JSQ5CP1CLK 1CLK1CLK1CLK2 K Q 6 2 K Q 6 2 K Q 6 2 K Q 6FF0 FF! FF2 FF374S113 74S113 74S113 74S113U3BBAND_4图中各元件名称：JK触发器： 74S113 与非门： 7400 两输入与门： AND四输入与门：AND_4 输出终端：OUTPUT 数字时钟信号源： DCLOCK 总线的绘制方式：在期望放置总线处单击鼠标左键，移动鼠标，在结束时双击鼠标左键。
信号源属性按下左图进行编辑。
总线网络标号如上右图所示进行编辑。
对上图进行数字分析。
将信号源、输出电压探针Q[0..3]、输出电压探针 B 添加到数字分析图表中。
数字图表属性按下图进行编辑。
实验报告中附出实验结果。
四、简答题。
1、写出 Q3、 Q2、 Q1、Q0 各位的权值。
2、写出输出 B 的作用。
3、请说明异步与同步的区别。
实验四用 51 单片机实现 PWM 波一、实验目的：1、掌握单片机的最小系统；2、掌握 proteus 中绘制单片机原理图的方法；3、掌握在 proteus 中建立源程序的方法及步骤；4、根据仿真结果掌握电路的工作原理。
二、实验设备安装有 Proteus 软件的计算机。
三、实验内容对下图进行交互式仿真。
1.绘制原理图C130uFU2X119XTAL1P0.0/AD0 3938P0.1/AD137C212MP0.2/AD218 36 XTAL2P0.3/AD3 35P0.4/AD434P0.5/AD530uFR1339P0.6/AD6RSTP0.7/AD73210k21P2.0/A822C3P2.1/A92329P2.2/A10 24PSEN P2.3/A1130 25ALE P2.4/A1210uF3126EAP2.5/A1327P2.6/A1428P2.7/A15D0 1 P1.0 P3.0/RXD 10D1 2 11P1.1 P3.1/TXDD2 3 12P1.2 P3.2/INT0D3 4 13P1.3 P3.3/INT1D4 5 14P1.4 P3.4/T0D5 6 15P1.5 P3.5/T1D6 7 16P1.6 P3.6/WRD7 817PWMP1.7P3.7/RDPWMAT89C51PROGRAM=..\pwm.hexA B C DRV1U10 2610%IN0 CLOCK5 27 6IN1 START28IN217IN3 EOC4.7k2IN4D7321 IN5 OUT14 20 D6IN6 OUT2 519 D5IN7 OUT318 D4OUT4258 D3ADD A OUT524 15 D2 ADD B OUT623 14 D1ADD C OUT72217D0ALE OUT812 VREF(+)169VREF(-) OEADC0808图中各元件名称： 单片机：AT89C51 电容：CAP电解电容：CAP-ELEC晶振：CRYSTAL电阻： RES滑动变阻器： POT-HG模数转换器： ADC0808终端：电源： POWER地： GROUND输出： OUTPUT虚拟示波器： OSCILLOSCOPE各元件大小如上图进行设置（可将上图拖大后看清各元件的值） 。
2.在 proteus 中建立汇编语言源程序 步骤如下：(1) 在 Proteus ISIS 界面中单击菜单 Soure(源程序 )，在弹出的下拉菜单中单击“Add/Remove Source Files⋯”(添加 / 移开源程序 )，出如下所示框。
(2)“ Code Generation Tool”(目代生成工具 )下方框中按，出下拉菜，根据需要相的器，本例中“ ASEM51” (51 系列片机器 )。
(3)“ New”按，出如下所示的框，在文件名框中入新建源程序文件名，“打开”按，出“ 文件不存在，是否建文件”的小框，“是”按，新建的源程序文件就添加到下左的“ Source Code Filename”方框中，同在 ISIS界面的“ Source”菜中也加入了源程序文件名，如下右所示。
(4)菜 Source→源程序文件名，出下所示的源程序窗口。
写源程序后存退出。
程序如下所示。
3.源程序编译生成目标代码文件单击【 Source】→【 Build All】，编译结果在弹出的编译日志对话框中。
如果没有错误便成功生成目标代码“ .hex”文件。
4.加载程序及运行仿真双击电路原理图中的AT89C51，弹出如下图所示的对话框，单击Program File 右侧的“打开文件夹”按钮，选择第三步生成的 hex 文件后，单击“ OK”完成设置，目标代码就添加到了电路中。
单击控制面板中的运行按钮，即可运行仿真。
源程序如下：ADC EQU 35HCLOCK BITST BITEOC BITOE BITPWM BITORG 00HSJMP STARTORG 0BHLJMP INT_T0START: MOV TMOD, #02HMOV TH0, #20MOV TL0, #00HMOV IE, #82HSETB TR0WAIT: CLR STSETB STCLR STJNB EOC, $SETB OEMOV ADC, P1CLR OESETB PWMMOV A, ADCLCALL DELAYCLR PWMMOV A, #255SUBB A, ADCLCALL DELAYSJMP WAITINT_T0: CPL CLOCKRETIDELAY:MOV R5, #1D1: DJNZ R5, D1DJNZ ACC, D1RETEND四、简答题。
1.说明 ADC0808的作用。
2.说明 ADC0808如何选中通道 0。
3.本例中为什么要采用定时器T0 来实现定时请说明T0 在本例中的作用。
