无损检测MT示范题
特种设备无损检测MT专业Ⅲ级理论试卷
MT成绩：2004年11月27日北京全国锅炉压力容器无损检测人员资格考核委员会一、是非题（在括号内正确的画“○”，错误的画“×”，每题1分，共15分）1、JB4730《承压设备无损检测》（送审稿）规定：如果被检工件表面残留有涂层，其厚度均匀且不超过0.05mm，不影响检测结果时，可以带涂层进行磁粉检测。
（×）2、JB4730《承压设备无损检测》（送审稿）附录C中介绍的绕电缆法的典型磁化方法是摘自欧洲标准EN1290:1998，其中磁化电流计算公式中的磁化电流以有效值表示。
（○）3、JB4730《承压设备无损检测》（送审稿）附录A中介绍的B型标准试块每次使用前都必须进行退磁。
（×）4、JB4730《承压设备无损检测》（送审稿）规定：对于有延迟裂纹倾向的材料，磁粉检测至少在焊接完成24h后进行。
（○）5、JB4730《承压设备无损检测》（送审稿）规定：油基载液粘度在38℃时不大于3.0mm2/s，使用温度下不大于5.0mm2/s，其目的是为了不妨碍磁粉的流动性。
（○）6、磁场指示器（八角试块）使用时应放置在被检工件表面上，且使有铜皮的一面靠近被检表面。
（×）7、JB4730《承压设备无损检测》（送审稿）规定：当供需双方有争议或认为有其他需要时应对检测结果进行复验。
（×）8、JB4730《承压设备无损检测》（送审稿）规定：不是由漏磁场吸附磁粉形成的磁痕显示叫假显示。
（○）9、JB4730《承压设备无损检测》（送审稿）规定：采用同种检测方法按不同检测工艺进行检测时，如果检测结果不一致，应以危险度大的评定级别为准。
（○）10、JB4730《承压设备无损检测》（送审稿）规定：应根据受检设备的材质、结构、制造方法、工作介质、使用条件和失效模式，预计可能产生的缺陷种类、形状、部位和方向，选择适宜的无损检测方法。
（○）11、JB4730《承压设备无损检测》（送审稿）规定的磁悬液的配制浓度是用梨形沉淀管来测定的。
无损检测磁粉检测二级(MT)试题库带答案

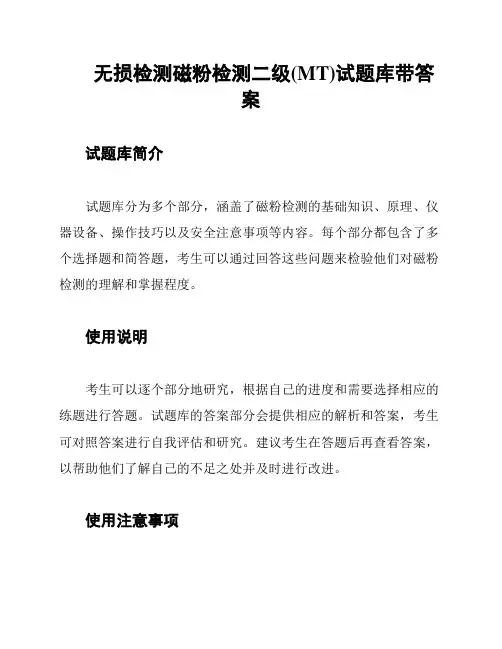

无损检测磁粉检测二级(MT)试题库带答
案
试题库简介
试题库分为多个部分，涵盖了磁粉检测的基础知识、原理、仪器设备、操作技巧以及安全注意事项等内容。
每个部分都包含了多个选择题和简答题，考生可以通过回答这些问题来检验他们对磁粉检测的理解和掌握程度。
使用说明
考生可以逐个部分地研究，根据自己的进度和需要选择相应的练题进行答题。
试题库的答案部分会提供相应的解析和答案，考生可对照答案进行自我评估和研究。
建议考生在答题后再查看答案，以帮助他们了解自己的不足之处并及时进行改进。
使用注意事项
本试题库仅供考生研究和练使用，禁止用于商业目的。
考生在使用试题库时应遵循以下注意事项：
1. 请勿将试题库的内容用于违法或违反道德伦理的活动；
2. 请勿将试题库的内容进行未经授权的传播或分享；
3. 请勿将试题库的内容进行不正当利用或侵犯他人权益；
4. 本试题库提供的答案仅供参考，不代表标准答案，答案可能存在错误或不完整之处，请以考试要求和教材为准；
祝您学习顺利，考试成功！。
无损检测三级考试模拟题MT综合题
综合题（40分）某炼油厂一台在用航煤加氢反应器（见图2），容器技术参数如下：设计压力8.8MPa，设计温度340℃，介质为油气、氢气，规格Φ2600×93×15692mm；材质：大小头1和法兰1为奥氏体不锈钢锻件，人孔螺栓为35CrMoA，其余受压元件材质均为2.25Cr1Mo；B1焊缝采用奥氏体不锈钢焊条焊接。
2004年4月对其进行首次内外部检验，按检验工艺要求对容器所有焊缝和人孔螺栓进行表面检测（注：2.25Cr1Mo为珠光体耐热钢，σb值范围440∽590 MPa，其可焊性较差，具有热裂纹、冷裂纹、再热裂纹及回火脆化倾向）。
接管图2. 航煤加氢反应器检测条件：容器已通过置换和化验合格，内表面有少量介质残留物，外表面焊缝检测范围内的油漆已打磨干净，因装置检修工期很紧，容器旁边检修单位正在进行火焰切割和焊接作业，并不时有火星飞落。
现有磁粉检测设备有：（1）CYE－3A交叉磁轭探伤仪（交流电、旋转磁场）（2）CDX－1磁轭探伤仪（交流电，磁轭带活动关节）（3）CY-1000移动型磁粉探伤仪（交流电，可连续调节磁化电流，无断电相位控制器）（4）CZQ-6000型直流磁粉探伤仪（三相全波整流电，磁化电流可预选）更多资料请访问： 其它现有的器材和辅助工具：（1）线圈，内径为600mm，线圈宽度为150mm，共10匝（2）电缆线，长3m （3）支杆1付 (4)A、C、D型灵敏度试片（5）白光照度计（6）黑光灯（7）黑光辐照计（8）荧光磁粉、非荧光磁粉、水载液、低闪点煤油载液。
1．针对该在用容器人孔螺栓进行磁粉检测，选择你认为最合适的工艺条件和参数，并在右2．水磁悬液和油磁悬液各有何优缺点？针对该容器进行磁粉检测，你认为应选用哪种磁悬液合适？并简单说明理由。
（6分）答：水磁悬液检验灵敏度高，粘度小，有利于快速检测，不可燃，安全；缺点是有时会使被检试件生锈。
油磁悬液有利于检查带油试件的表面，检验速度较水磁悬液慢，成本高，清理较困难，低闪点的油磁悬液遇火源会引起燃烧。
无损检测MT二级试题
1、如果被磁化的试件表面存在裂纹，使裂纹产生漏磁场的原因是裂纹具有高应力。
（×）2、由磁粉探伤理论可知，磁力线在缺陷处会断开，产生磁极并吸咐磁粉。
（×）3、使经过磁化的材料的剩余磁场强度降为0的磁通密度称为矫顽力。
（×）4、在电流不变的情况下，导体直径减为原来的二分之一，其表面磁场强度将增大到原来的2倍。
（○）5、为了能得到最好的流动性，磁粉的形状应是长形的，且具有极低的磁导率。
（×）6、荧光磁粉检测时采用的紫外线波长范围是510~550nm。
（×）7、紫外灯前安装的滤光片是用来滤去不需要的紫外线。
（○）8、A型试片上的标值15/50是指试片厚度为50μm，人工缺陷槽深为15μm。
（○）9、采用长度和直径相同的钢棒和铜棒分别对同一钢制筒形工件作芯棒法磁化，如果通过的电流相同，则探伤灵敏度相同。
（○）10、一般说来，检测表面光滑的工件，应选用粘度和浓度都小一些的磁悬液，而检测表面粗糙的工件，则应选用粘度和浓度大一些的磁悬液。
（×）11、整流电流中包含的交流分量愈大，检测近表面缺陷的能力愈小。
（○）12、剩磁法探伤中，如使用交流电磁化就必须考虑断电相位问题，而使用直流电或半波整流电磁化则不必考虑断电相位问题。
（○）13、为检出高强度钢螺栓螺纹部分的周向缺陷，磁粉检测时一般应选择：线圈法、剩磁法、荧光磁粉、湿法。
（○）14、与剩磁法相比，连续法更适合于对带涂层的工件进行磁粉检测。
（×）15、交叉磁轭既可用于干法，又可用于湿法；既可用于连续法，又可用于剩磁法。
（×）16、相关显示是由缺陷漏磁场引起的磁痕显示，非相关显示和伪显示不是漏磁场引起的磁痕显示。
（×）17、对可能发生应力腐蚀裂纹的在用承压设备进行磁粉检测时，其内外壁宜采用荧光磁粉检测方法进行检测。
（×）18、磁化电流过大会产生伪显示，其特征是：磁痕浓密清晰，沿金属流线分布。
(完整版)特种设备无损检测MT专业Ⅱ级理论试卷(闭卷)
---------------------------------------------------------------最新资料推荐------------------------------------------------------ 特种设备无损检测MT 专业Ⅱ级理论试卷(闭卷) 特种设备无损检测 MT 专业Ⅱ级理论试卷（闭卷）一、是非题（ 20 题，每题 2 分，共 40 分。
对画○，错画）得分：阅卷人: 1、如果被磁化的试件表面存在裂纹，使裂纹产生漏磁场的原因是裂纹具有高应力。
（） 2、由磁粉探伤理论可知，磁力线在缺陷处会断开，产生磁极并吸咐磁粉。
（） 3、使经过磁化的材料的剩余磁场强度降为 0 的磁通密度称为矫顽力。
（） 4、在电流不变的情况下，导体直径减为原来的二分之一，其表面磁场强度将增大到原来的 2 倍。
（○ ） 5、为了能得到最好的流动性，磁粉的形状应是长形的，且具有极低的磁导率。
（）6、荧光磁粉检测时采用的紫外线波长范围是510~550nm。
（） 7、紫外灯前安装的滤光片是用来滤去不需要的紫外线。
（○ ） 8、 A 型试片上的标值 15/50 是指试片厚度为50m，人工缺陷槽深为 15m。
（○ ） 9、采用长度和直径相同的钢棒和铜棒分别对同1/ 9一钢制筒形工件作芯棒法磁化，如果通过的电流相同，则探伤灵敏度相同。
（○ ） 10、一般说来，检测表面光滑的工件，应选用粘度和浓度都小一些的磁悬液，而检测表面粗糙的工件，则应选用粘度和浓度大一些的磁悬液。
（） 11、整流电流中包含的交流分量愈大，检测近表面缺陷的能力愈小。
（○ ） 12、剩磁法探伤中，如使用交流电磁化就必须考虑断电相位问题，而使用直流电或半波整流电磁化则不必考虑断电相位问题。
（○ ） 13、为检出高强度钢螺栓螺纹部分的周向缺陷，磁粉检测时一般应选择：线圈法、剩磁法、荧光磁粉、湿法。
（○ ） 14、与剩磁法相比，连续法更适合于对带涂层的工件进行磁粉检测。
特种设备无损检测MTⅡ级人员培训试题
特种设备无损检测MTⅡ级人员培训试题第一篇：特种设备无损检测MTⅡ级人员培训试题特种设备无损检测MTⅡ级人员培训试卷磁粉（MT）探伤Ⅱ级培训试卷(MTⅡ级培训试卷A)一．是非题（正确的打“0”，错误的打“×”，每题1分，共15分）1、《锅炉定期检验规则》规定，移装锅炉投运前必须进行内外部检验和水压试验。
（）2、《锅炉定期检验规则》规定，检验时发现因苛性脆化产生的裂纹必须进行挖补或更换。
（）3、《锅炉定期检验规则》规定，进行水压试验时，水温一般应保持在0℃~100℃。
（）4、99版《压力容器安全技术监察规程》规定，中压搪玻璃容器属于第二类压力容器。
（）5、99版《压力容器安全技术监察规程》规定，为防止压力容器超寿命运行引发安全问题，设计单位一般应在设计图样上注明压力容器设计使用寿命。
（）6、JB4730标准规定，当采用剩磁法检测时，交流探伤机必须配备断电相位控制器。
（）7、JB4730标准规定，对于有延迟裂纹倾向的材料，磁粉检测应安排在焊后1小时进行。
（）8、AE检测指的是涡流检测。
（）9、持证人员的资格证书有效期为三年。
（）10、磁畴的存在是铁磁介质具有各种磁特性的内在根据。
（）11、当使用直流电时，通电导体外面的磁场强度比导体表面上的磁场强度大。
（）12、磁粉探伤方法适用于检测点状缺陷和平行于表面的分层。
（）13、同样大小的峰值磁化电流，交流比直流易于发现试件表面下的缺陷。
（）14、焊缝中的层间未熔合，容易用磁粉探伤方法检出。
（）15、试件烧伤可能是由于夹头通电时的压力不够引起的。
（）二．选择题（共30题，每题1.5分，共45分）1、《蒸汽锅炉安全技术监察规程》规定，锅炉制造过程中，焊接环境温度低于（）℃时，没有预热措施，不得进行焊接。
A、－20B、0C、5D、102、能被强烈吸引到磁铁上来的材料称为：（）A、被磁化的材料；B、非磁化材料C、铁磁性材料D、被极化的材料。
3、磁铁上，磁力线进入的一端是：（）A、N极B、S极C、N 极和 S 极D、以上都不是4、材料的磁导率是表示：（）A、材料被磁化的难易程度B、材料中磁场的穿透深度C、工件需要退磁时间的长短D、保留磁场的能力5、通电直导线周围的磁场强度可用下列哪个公式进行计算？（）A、H=I/2πr；B、H=2πr/I；C、H=2π/Ir；D、H=2r/πI。
无损检测MT、PT三级试题
考核号：姓 名：密封线2003年度全国锅炉压力容器无损检测MT－Ⅲ级人员专业理论试卷（复试补考）成绩：题号题型分值扣分阅卷人签章一是非题30二选择题30三问答题20四综合题20总计1002003年9月19日北京全国锅炉压力容器无损检测人员资格考核委员会一、是非题（正确的划“○”，错误的划“×”，每题1.5分，共30分）1、《特种设备无损检测人员考核与监督管理规则》规定：无损检测人员的检测工作质量应当接受各级质量技术监督部门的监督检查。
（ ○ ）2、《液化气体铁路罐车与安全管理规程》（1987）规定：角焊缝表面应经100％的磁粉或着色探伤检查，不得有裂纹存在。
所以现在对液化气体铁路罐车的磁粉探伤仍按此条规定进行。
（ × ）3、GB50236－98《现场设备、工业管道焊接工程施工及验收规范》规定：对规定局部无损检验的焊缝，当发现不允许缺陷时，应进一步用原规定的方法进行加倍检验。
（ × ）4、GB50235－97《工业金属管道工程施工及验收规范》规定：当抽样检验时，应对每一批焊缝按规定的比例进行抽查，检验位置应由施工单位和建设单位的质检人员共同确定。
（ × ）5、JB4723－1995《钢制压力容器－分析设计标准》规定：受压部件的焊接接头，经形状尺寸和外观检查合格后，再进行本规定的无损检测。
（ ○ ）6、DL612－1996《电力工业锅炉压力容器安全监察规程》规定：无损探伤检查不合格的焊缝，除对不合格的焊缝返修外，在同一批焊缝中应加倍抽查。
若仍有不合格者，则该批焊缝以不合格论，应在查明原因后返工。
（ ○ ）7、SH3501－1997《石油化工剧毒、可燃介质管道工程施工及验收规范》规定：管子经磁粉或渗透检测后发现的表面缺陷允许修磨，修磨后的实际壁厚不应小于管子壁厚的90％。
（ × ）8、《蒸汽锅炉安全技术监察规程》（1996）规定：采用堆焊修理锅筒（锅壳），堆焊后应进行渗透探伤或磁粉探伤。
无损检测三级考试模拟题复试MT理论标准答案
考核号：姓名：密封线全国特种设备无损检测MT－Ⅲ级人员专业理论复试试卷成绩：一、是非题（在括号内正确的画“○”，错误的画“×”。
每题1.5分，共30分）1、《蒸汽锅炉安全技术监察规程》规定：磁粉探伤的原始记录应由施焊单位妥善保存至少5年。
（）2、《压力容器安全技术监察规程》规定：镍材换热器管板与管子连接的焊缝应进行磁粉或渗透探伤。
（）更多资料请访问： 3、《压力容器安全技术监察规程》规定：压力容器的设计总图上应注明该容器制造时的无损检测要求。
（）4、《压力容器安全技术监察规程》规定：对压力容器进行局部表面无损检测时，如果发现超标缺陷，应按标准规定进行补充检测，若仍不合格，则应对该焊接接头做全部表面无损检测。
（）5、《压力容器安全技术监察规程》规定：采用焊接方法对压力容器进行修理或改造时，超标缺陷清除后，一般应进行表面无损检测，确认缺陷已完全消除。
（）6、GB150-1998《钢制压力容器》规定：焊缝磁粉检测执行JB4730标准，II级合格。
（）7 、GB150-1998《钢制压力容器》规定：设计温度低于－40°C的压力容器，其T 型接头需要做100%磁粉或渗透检测。
（）8、GB151-1999《管壳式换热器》规定：设计温度低于－40°C的换热器，其受压元件与非受压元件的连接焊接接头需要做100%的磁粉或渗透检测。
（）9、SH3501-2001《石油化工剧毒、可燃介质管道工程施工及验收规范》规定：SHA级管道中，设计压力大于或等于10MPa的管子，外表面应做磁粉检测。
（）10、GB50236－98《现场设备、工业管道焊接工程施工及验收规范》规定：对于有再热裂纹倾向的焊缝，其表面无损检验应在热处理后进行。
（）11、《特种设备无损检测人员考核与监督管理规则》规定：检测报告的编制人、审核人的持证项目不符合要求或签发单位与签发人、审核人所持证件中注明的聘用单位不一致时，该检测报告无效。
无损检测法规标准复习题
复习题：(MT、PT)一、是非题（每题2分）1、特种设备无损检测人员必须按TSG Z8001-2013《特种设备无损检测人员考核规则》进行资格评定考核合格，取得资格证书，并应按考核合格的检测方法及级别从事相应的无损检测工作（）2、特种设备无损检测人员必须按TSG Z8001-2013《特种设备无损检测人员考核规则》规定：特种设备无损检测人员只要保证公正性，可以同时在2个以上的单位中执业。
（）3、TSG G0001-2012《锅炉安全技术监察规程》规定，如果受压组件的焊接接头经过无损检测发现存在不合格缺陷，施工单位应找出原因，制订可行的返修方案，才能进行返修，同一位置上的返修次数不应超过二次。
（）4、GB50235-2010《工业金属管道工程施工规范》规定，表面无损检测执行JB/T4730标准的规定（）5、TSG R0004-2009 《固定式压力容器安全技术监察规程》规定，管座角焊缝、管子管板焊接接头、异种钢焊接接头、具有再热裂纹倾向或者延迟裂纹倾向的焊接接头应当进行表面检测（）6、按照TSG R0004-2009 《固定式压力容器安全技术监察规程》的规定，要求局部射线或者超声波检测的容器中先拼板后成形的凸形封头上的所有拼接接头，其表面应当进行磁粉或渗透检测（）7、TSG R0005-2011《移动式压力容器安全技术监察规程》规定，罐车年度检验的内容包括对罐体对接焊缝内外表面和角焊缝进行全部磁粉或者渗透检测（）8、DL5007-1992《电力建设施工及验收技术规范.火力发电厂焊接篇》规定，对焠硬性倾向较大的钢材如果采用火焰气割下料坡口，加工后要经过表面无损检测检验合格（）9、《在用工业管道定期检验规程》（2003）规定，绝热层破损可能渗入雨水的奥氏体不锈钢管道，应在相应部位进行外表面磁粉检测（）10、TSG G0001-2012《锅炉安全技术监察规程》规定，无损检测记录，应由制造单位妥善保存至少5年。
无损检测法规标准复习题
复习题：(MT、PT)一、是非题（每题2分）1、特种设备无损检测人员必须按TSG Z8001-2013《特种设备无损检测人员考核规则》进行资格评定考核合格，取得资格证书，并应按考核合格的检测方法及级别从事相应的无损检测工作（）2、特种设备无损检测人员必须按TSG Z8001-2013《特种设备无损检测人员考核规则》规定：特种设备无损检测人员只要保证公正性，可以同时在2个以上的单位中执业。
（）3、TSG G0001-2012《锅炉安全技术监察规程》规定，如果受压组件的焊接接头经过无损检测发现存在不合格缺陷，施工单位应找出原因，制订可行的返修方案，才能进行返修，同一位置上的返修次数不应超过二次。
（）4、GB50235-2010《工业金属管道工程施工规范》规定，表面无损检测执行JB/T4730标准的规定（）5、TSG R0004-2009 《固定式压力容器安全技术监察规程》规定，管座角焊缝、管子管板焊接接头、异种钢焊接接头、具有再热裂纹倾向或者延迟裂纹倾向的焊接接头应当进行表面检测（）6、按照TSG R0004-2009 《固定式压力容器安全技术监察规程》的规定，要求局部射线或者超声波检测的容器中先拼板后成形的凸形封头上的所有拼接接头，其表面应当进行磁粉或渗透检测（）7、TSG R0005-2011《移动式压力容器安全技术监察规程》规定，罐车年度检验的内容包括对罐体对接焊缝内外表面和角焊缝进行全部磁粉或者渗透检测（）8、DL5007-1992《电力建设施工及验收技术规范.火力发电厂焊接篇》规定，对焠硬性倾向较大的钢材如果采用火焰气割下料坡口，加工后要经过表面无损检测检验合格（）9、《在用工业管道定期检验规程》（2003）规定，绝热层破损可能渗入雨水的奥氏体不锈钢管道，应在相应部位进行外表面磁粉检测（）10、TSG G0001-2012《锅炉安全技术监察规程》规定，无损检测记录，应由制造单位妥善保存至少5年。
无损检测三级考试模拟题MT工艺题
考核号：姓名：密封线全国特种设备无损检测MT－Ⅲ级人员工艺复试试卷成绩：全国特种设备无损检测人员资格考核委员会一．工艺题：（60分）（一）、检测对象及要求：1、一锻制钢轴，几何尺寸如图1所示，材料牌号为30CrMoA，制造过程为：下料→锻造→正火处理→粗车→调质处理→精车→磨削→出厂。
所使用的线圈宽度为50mm，线圈内径为120mm，共10匝。
要求检测工件表面缺陷(不包括端面)，以高等级灵敏度探伤。
请依据JB4730送审稿，验收级别为I级，编制该工件的磁粉探伤工艺卡，并填写操作要求及主要工艺参数。
更多资料请访问： （二）、编制工艺卡的要求：1、操作注意事项在附加栏内说明。
2、操作程序应按检测顺序逐项填写。
3、在工艺卡“编制”、“审核”、“批准”栏中填写其资格等级，职务和日期。
图1 锻制钢轴磁粉探伤工艺卡产品名称工件规格材料牌号检测部位表面状况探伤设备检验方法紫外光辐照度、工件表面光照度标准试片磁化方法磁粉、载液及磁悬液沉淀浓度磁悬液施加方法磁化规范探伤方法标准质量验收等级不允许缺陷示意草图：附加说明：工序号工序名称操作要求及主要工艺参数二．综合题（40分）某炼油厂一台在用航煤加氢反应器（见图2），容器技术参数如下：设计压力8.8MPa，设计温度340℃，介质为油气、氢气，规格Φ2600×93×15692mm；材质：大小头1和法兰1为奥氏体不锈钢锻件，人孔螺栓为35CrMoA，其余受压元件材质均为2.25Cr1Mo；B1焊缝采用奥氏体不锈钢焊条焊接。
2004年4月对其进行首次内外部检验，按检验工艺要求对容器所有焊缝和人孔螺栓进行表面检测（注：2.25Cr1Mo为珠光体耐热钢，σb值范围440∽590 MPa，其可焊性较差，具有热裂纹、冷裂纹、再热裂纹及回火脆化倾向）。
接管图2. 航煤加氢反应器检测条件：容器已通过置换和化验合格，内表面有少量介质残留物，外表面焊缝检测范围内的油漆已打磨干净，因装置检修工期很紧，容器旁边检修单位正在进行火焰切割和焊接作业，并不时有火星飞落。
无损检测三级考试模拟题-MT取证补考
四、综合题（15分）某球形贮罐基本情况如下（1）设计压力：1.78MPa （2）材质：15MnVR（3）工件规格：φ12300×42（mm）（4）介质：液化石油气（5）容器类别：Ⅲ（6）焊后要求整体热处理、水压试验、气密试验现有磁粉检测设备型号为：（1）CYE－3A交叉磁轭探伤仪（交流电、旋转磁场）（2）CDX－1磁轭探伤仪（交流电，磁轭带活动关节）（3）CYD-3000移动型磁粉探伤仪（交流电，可连续调节磁化电流）（4）CZQ-6000型直流磁粉探伤仪（三相全波整流电，磁化电流可预选）1、在编制该球罐磁粉探伤工艺卡时应参照哪些法规、规范、标准、技术文件？（把正确答案序号写在括号内）（2分）（A、B、D、E、G、J、K、L）A、“容规”（99版）B、GB150－98C、GB151－99D、GB50094－94E、GB12337－99F、GB3323－87G、JB4730－94 H、JB1152-81 I、JB3965－85J、设计文件和图纸 K、单位质量管理文件 L单位无损检测通用工艺2、确定该球罐安装过程中对H1、H2焊缝进行磁粉检测的部分工艺条件和参数。
（5分）更多资料请访问： 4、该球罐磁粉探伤后是否需要退磁？（1分）答：由于剩磁的存在对该球罐的正常使用没有大的不利影响，所以一般不需要退磁。
5、使用交叉磁轭检测焊缝需要注意哪些问题？（2分）答：（1）磁极端面与工件表面的间隙不宜过大，因为间隙过大会消耗磁势使线圈发热，此外还会在磁极端面附近产生探伤盲区。
（2）交叉磁轭的行走速度要适宜，行走速度最快为2～3m/min。
（3）磁悬液的喷洒原则：为避免磁悬液流动而冲刷掉缺陷上已形成的磁痕，在检球罐环缝时，应喷洒在行走方向的前上方，在检球罐纵缝时，应喷洒在行走方向的正前方。
（4）观察磁痕在磁轭通过后尽快进行，以免磁痕显示被破坏。
草稿纸。

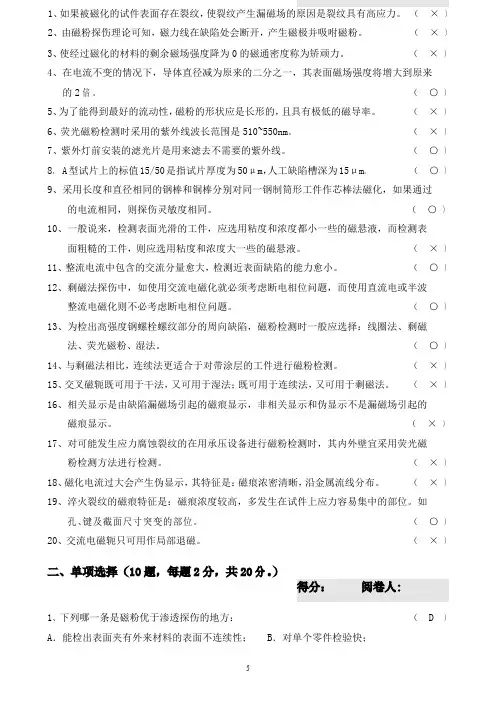

无损检测MT二级试题
1、如果被磁化的试件表面存在裂纹，使裂纹产生漏磁场的原因是裂纹具有高应力。
（×）2、由磁粉探伤理论可知，磁力线在缺陷处会断开，产生磁极并吸咐磁粉。
（×）3、使经过磁化的材料的剩余磁场强度降为0的磁通密度称为矫顽力。
（×）4、在电流不变的情况下，导体直径减为原来的二分之一，其表面磁场强度将增大到原来的2倍。
（○）5、为了能得到最好的流动性，磁粉的形状应是长形的，且具有极低的磁导率。
（×）6、荧光磁粉检测时采用的紫外线波长范围是510~550nm。
（×）7、紫外灯前安装的滤光片是用来滤去不需要的紫外线。
（○）8、A型试片上的标值15/50是指试片厚度为50μm，人工缺陷槽深为15μm。
（○）9、采用长度和直径相同的钢棒和铜棒分别对同一钢制筒形工件作芯棒法磁化，如果通过的电流相同，则探伤灵敏度相同。
（○）10、一般说来，检测表面光滑的工件，应选用粘度和浓度都小一些的磁悬液，而检测表面粗糙的工件，则应选用粘度和浓度大一些的磁悬液。
（×）11、整流电流中包含的交流分量愈大，检测近表面缺陷的能力愈小。
（○）12、剩磁法探伤中，如使用交流电磁化就必须考虑断电相位问题，而使用直流电或半波整流电磁化则不必考虑断电相位问题。
（○）13、为检出高强度钢螺栓螺纹部分的周向缺陷，磁粉检测时一般应选择：线圈法、剩磁法、荧光磁粉、湿法。
（○）14、与剩磁法相比，连续法更适合于对带涂层的工件进行磁粉检测。
（×）15、交叉磁轭既可用于干法，又可用于湿法；既可用于连续法，又可用于剩磁法。
（×）16、相关显示是由缺陷漏磁场引起的磁痕显示，非相关显示和伪显示不是漏磁场引起的磁痕显示。
（×）17、对可能发生应力腐蚀裂纹的在用承压设备进行磁粉检测时，其内外壁宜采用荧光磁粉检测方法进行检测。
（×）18、磁化电流过大会产生伪显示，其特征是：磁痕浓密清晰，沿金属流线分布。
无损检测高级班考试试题MT
无损检测高级班考试试题（MT）时间：2010-1-19 18:52:38核心提示：磁粉探伤高级班试题...一、是非题（在括号内正确的画“○”，错误的画“×”。
每题1.5分,共30分）1、磁粉探伤不易发现点状缺陷和与工件表面夹角小于20°的分层。
（○）2、利用磁敏元件探测工件表面漏磁场时，探测的灵敏度与检查速度及工件大小无关。
（○）3、磁力线在磁体外是由S极出发穿过空气进入N极，在磁体内是由N极到S 极的闭合线。
（×）4、荧光磁粉探伤过程中，当不观察磁痕时应随时关闭黑光灯，这样可延长黑光灯使用寿命，并可避免误照人眼。
（×）5、硬磁材料较易磁化，但难以退磁。
（×）6、钢管通交流电或直流电磁化时，钢管内表面磁场强度和磁感应强度均为零。
（○）7、通电线圈形成的磁场在线圈横截面上的磁场强度以线圈中心处为最大。
（×）8、退磁场大小与工件形状有关，与外加磁场无关。
（×）9、因为漏磁场的宽度要比缺陷的实际宽度大数倍至数十倍，所以磁痕对缺陷宽度具有放大作用。
（○）10、工件材料晶粒大小影响缺陷漏磁场，晶粒愈大，磁导率愈小，矫顽力愈小，漏磁场愈小。
（×）11、交流电通过电阻在一周期内所发的热量和直流电通过同一电阻在相同时间内发出的热量相等时的交流电流值称为有效值。
从交流电流表上读出的电流值是有效值。
（○）12、整流电流中包含的交流分量愈大，检测近表面缺陷的能力愈小。
（○）13、标准试块主要用于检验磁粉探伤灵敏度，考察被检工件表面的磁场方向。
（×）14、磁粉检测湿法与干法相比具有较高的灵敏度。
（×）15、漏磁场的大小与外加磁场有关，当铁磁性材料的磁感应强度达到饱和值的80%左右时，漏磁场便会迅速增大。
（○）16、非相关显示不是来源于缺陷，但却是漏磁场产生的。
（○）17、检查球罐纵焊缝时，磁轭应自下而上行走，磁悬液应喷洒在行走方向的正前方。
特种设备无损检测(NDT)三级题库磁粉 检测(MT)部分(2010年版)
（）
1.4 工件正常组织结构或外形的任何间断称为不连续性，所有不连续性都会影响工件的使
用性能。
（）
1.5 磁粉检测不能检测各种不锈钢材料，也不能检测铜、铝等非磁性材料。
（）
1.6 磁粉检测方法只能探测表面开口的缺陷，而不能探测表面闭口缺陷。
（）
1.7 磁粉检测难以发现埋藏较深的孔洞，以及与工件表面夹角小于 20°的分层。 （ ）
场强度将增大到原来的 2 倍。
（）
2.42 退磁因子仅与工件的形状尺寸有关，与磁场强度大小无关。
（）
2.43 为使试件退磁而施加磁场称为退磁场。
（）
2.44 退磁场仅与试件的形状尺寸有关，与磁化强度大小无关。
（）
2.45 当试件被磁化时，如没有产生磁极，就不会有退磁场。
（）
2.46 采用长度和直径相同的钢棒和铜棒分别对同一钢制筒形工件作芯棒法磁化，如果通过
由于两者磁导率的差异，在外加磁场的作用下也会产生漏磁场。
（）
2.16 因为漏磁场的宽度要比缺陷的实际宽度大数倍至数十倍，所以磁痕对缺陷宽度具有放
大作用。
（）
2.17 因磁感应强度 B 和磁场强度 H 都是矢量,由公式 B＝μH 可知:磁感应强度 B 和磁场强度
H 的方向始终是一致的。
（）
2.18 在非铁磁性材料中，磁力线与电流方向成 90°角。
（）
2.3 顺磁性材料和抗磁性材料均不能进行磁粉检测。
（）
2.4 铁磁性材料存在磁畴的原因是铁磁性材料具有较高的原子（或分子）磁矩。 （ ）
2.5 铁磁性材料是指以铁元素为主要化学成分的、容易磁化的材料。
（）
2.6 磁力线在磁体外是由 S 极出发穿过空气进入 N 极，在磁体内是由 N 极到 S 极的闭合线。
无损检测三级考试模拟题MT综合题
无损检测三级考试模拟题MT综合题某炼油厂使用一台航煤加氢反应器，技术参数为：设计压力8.8MPa，设计温度340℃，介质为油气、氢气，规格Φ2600×93×mm；材质：大小头1和法兰1为奥氏体不锈钢锻件，人孔螺栓为35CrMoA，其余受压元件材质均为2.25Cr1Mo；B1焊缝采用奥氏体不锈钢焊条焊接。
在2004年4月，进行了首次内外部检验，对的所有焊缝和人孔螺栓进行了表面检测。
检测条件为：已通过置换和化验合格，内表面有少量介质残留物，外表面焊缝检测范围内的油漆已打磨干净。
现有磁粉检测设备有：CYE-3A交叉磁轭探伤仪、CDX-1磁轭探伤仪、CY-1000移动型磁粉探伤仪和CZQ-6000型直流磁粉探伤仪。
针对该在用人孔螺栓进行磁粉检测，需要选择最合适的工艺条件和参数。
工艺条件和参数如下：1）磁化方法：选择线圈法。
2）施加磁粉的磁化时期：选择剩磁法。
3）选择磁粉检测设备：选择CZQ-6000.4）选择的磁化电流类型：选择三相全波整流电。
5）磁粉和载液组合：选择荧光磁粉水悬液。
理由：1）线圈法比支杆法和磁轭法更适合检测较大的零件，且对于不同形状的零件也有很好的适应性。
2）剩磁法可以增强磁场的稳定性，提高检测的可靠性和准确性。
3）CZQ-6000型直流磁粉探伤仪可以预选磁化电流，适用于检测不同类型的材料。
4）三相全波整流电比交流电更稳定，可以提高检测的准确性。
5）荧光磁粉水悬液可以提高检测的清晰度和准确性。
螺栓在使用过程中承受轴向拉应力，可能在螺栓根部产生周向裂纹，因此需要使用线圈法进行纵向磁化。
对于35CrMoA钢这种硬磁材料，剩磁法检测是可行的，而且具有重复性好和可靠性高的优点，同时可以避免螺纹根部磁粉过度堆积。
然而，CY-1000移动型磁粉探伤仪没有断电相位控制器，不适合进行剩磁法检测，应该选择CZQ-6000型直流磁粉探伤仪。
在剩磁法检测中，应该选用三相全波整流电，因为交流电需要断电相位控制功能。
特种设备无损检测MT 专业Ⅱ级工艺题(1)
磁粉检测工艺题1答案和解题分析一挖掘机减速箱蜗杆轴，结构及几何尺寸如图1 所示。
材料牌号为45Cr，热处理状态为轴表面调质处理(840℃油淬，580℃回火)，蜗杆表面为淬火处理（840℃油淬）。
工件为机加工表面，该工件经磁粉检测后需精加工。
要求检测该工件外表面各方向缺陷（不包括端面）。
请按照JB4730-2005，审核、修订并优化磁粉检测工艺卡一（采用高等级灵敏度检测，验收级别为Ⅰ级；若采用线圈磁 化时，工件考虑正中放置）。
工艺题 1 图 1 减速箱蜗杠轴制造单位现有如下探伤设备与器材：1、CEW-10000 固定式磁粉探伤机、TC-6000 固定式磁粉探伤机、CYD-3000 移动式磁粉探伤机、CEW-2000 固定式磁粉探伤机、CEW-1000 固定式磁粉探伤 机，以上探伤机均配置Φ200×250mm 的刚性开闭线圈，5 匝。
2、GD-3 型毫特斯拉计。
3、ST-80（C ）型照度计。
4、UV-A 型紫外辐照度计。
5、黑光灯。
6、YC2 型荧光磁粉、黑磁粉、BW-1 型黑磁膏、水、煤油、LPW-3 号油基 载液。
7、A1、C 、D 型试片。
8、磁悬液浓度测定管。
9、2-10 倍放大镜。
对审核修订、优化磁粉检测工艺卡的要求：1、如认为工艺卡中所填写内容错误，不恰当或不完整，则划去错误或不恰 当的内容，在修改栏中填写正确、完整的内容；如认为工艺卡中所填写内容正确 ， 完整，则不作任何修改。
2、根据所给出的被检工件情况由编者自行选择最佳磁化方法及磁化规范， 并按上述条件选择所需的磁粉探伤设备与器材。
3、磁化方法应通过示意图表达清楚。
4、在工艺卡“编制”、“审核”栏中填写其要求的无损检测人员资格等级和日 期。
磁粉探伤工艺题目。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
选择题（将正确答案的序号填在括号内，答案不一定是唯一的）
1、能够进行磁粉探伤的材料是（AC ）。
A、碳钢
B、奥氏体不锈钢
C、马氏体不锈钢
D、铝
2、磁敏元件探测法所使用的磁电转换元件有（CD ）。
A、三极管
B、电阻
C、霍尔元件
D、磁敏二极管
3、硬磁材料具有（ABC ）。
A、低磁导率
B、高剩磁
C、高矫顽力
D、低磁阻
4、下列有关磁化曲线的错误叙述为（BCD）。
A、磁化曲线表示磁场强度与磁感应强度的关系
B、由磁化曲线可以看出，磁场强度与磁通密度呈线性关系
C、经过一次磁化后，磁场强度最大时的磁通密度称为饱和磁通密度
D、经过一次磁化后，磁场强度为零时的磁通密度称为矫顽力
5、下列关于缺陷漏磁场的叙述，错误的是（CD）。
A、漏磁场的大小与试件上总的磁通密度有关
B、漏磁场的大小与缺陷自身高度有关
C、磁化方向与缺陷垂直时漏磁场最小
D、以上都对
6、下列关于磁化方法和磁场强度的叙述中，错误的是（ABD）。
A、在磁轭法中，磁极连线上的磁场方向垂直于连线
B、在触头法中，电极连线上的磁场方向平行于连线
C、在线圈法中，线圈轴线上的磁场方向与线圈轴线平行
D、在芯棒法中，磁场方向与芯棒轴线平行
7、在旋转磁场磁化法中，不能采用下列哪种磁化电流。
（ABD ）
A、分别采用交流电和全波直流电
B、分别采用半波直流电和交流电
C、全部采用交流电但相位有差异
D、全部采用恒稳直流电
8、以下关于特斯拉计的叙述，正确的是（ABC）
A、特斯拉计又称高斯计
B、特斯拉计的用途是测量磁场强度
C、特斯拉计的原理是霍尔效应
D、特斯拉计可以测量磁化电流大小
9、以下关于紫外灯的叙述，正确是（BCD）
A、为延长紫外灯的寿命，应做到用时即开，不用即关
B、电源电压波动对紫外灯寿命影响很大
C、有用的紫外光波长范围在320～400nm之间
D、要避免紫外灯直射人眼
10、以下关于磁粉探伤标准试块的叙述正确的是（ABC）
A、磁粉探伤试块不能用于确定磁化规范
B、磁粉探伤试块不能用于确定有效磁化范围
C、磁粉探伤试块不能考察被检工件表面磁场方向
D、磁粉探伤试块不能检验设备和磁悬液的综合性能
11、下列有关湿法的叙述哪个是错误的（BD）
A、采用水悬液时，应进行水断试验
B、在粗糙的表面上使用很合适
C、对细小缺陷检出灵敏度高
D、对大批量工件进行检验不合适
12、下列关于剩磁法磁粉探伤的叙述，正确的是（ABD）
A、切断磁化电流后施加磁悬液的方法叫作剩磁法
B、高矫顽力材料制成的零件可以用剩磁法探伤
C、剩磁法一般采用干法检验
D、剩磁法对近表面缺陷检出灵敏度低
13、大型焊接结构件通常采用的磁化方法是（CD）
A、夹头通电法和线圈法
B、磁轭法和中心导体法
C、旋转磁场法和单磁轭法
D、磁轭法和触头法
14、下列关于退磁场的叙述，正确的是（AB）
A、施加的外磁场越大，退磁场就越大
B、试件磁化时，如不产生磁极，就不会产生退磁场
C、试件的长径比越大，则退磁场越大
D、以上都是
15、磁感应强度的单位是（BD）
A、安培/米
B、特斯拉
C、韦伯
D、高斯
E、奥斯特
16、漏磁场与下列哪些因素有关（BCDE）
A、工件表面光洁度
B、材料的磁导率
C、缺陷的埋藏深度
D、磁化的磁场强度
E、缺陷的方向
17、用于磁粉探伤的磁粉应具备的性能是（ACD）
A、磁导率高
B、高剩磁
C、无毒
D、顽磁性低
E、越细越好
18、影响退磁场的因素有：（AC）
A、外加磁场的影响
B、居里点的影响
C、L/D值的影响
D、磁粉浓度的影响
E、静电场的影响
19、使工件退磁的方法是（BD）
A、给工件通电
B、给工件加热到居里点以上
C、在交流线圈中沿轴线缓慢取工件
D、以上都是
20下面哪种缺陷是焊缝中常见缺陷( BCE )
A、白点
B、未焊透
C、裂纹
D、疏松
E、气孔
一、检测对象及要求：
1、一锻制方钢几何尺寸如图1所示，材料牌号为45#，要求检测工件表面缺陷，以高等级灵敏度探伤。
请参照JB4730－94标准，验收级别Ⅰ级，编制该工件的磁粉探伤工艺卡一。
图1 矩形方钢
注：①如选择线圈法磁化工件，其线圈宽度为200mm，线圈内径为600mm，共5匝，线圈填充因数按线圈与工件的横截面积之比计算。
②如选择低填充因数线圈法磁化工件，被磁化工件偏心放置。
2、一锅炉接管结构型式如图2所示，材料牌号为20G，两只管子的几何尺寸分别为：φ273×14mm；φ108×8mm，要求检测两只管子相交角焊缝外表面的缺陷。
请参照JB4730－94标准，验收级别Ⅱ级，审核、修订该锅炉接管角焊缝外表面的磁粉探伤工艺卡二。
图2锅炉接管
二、对编制、修订工艺卡的要求：
1、请编制方钢表面磁粉探伤工艺卡一。
2、请审核、修订锅炉接管角焊缝外表面磁粉探伤工艺卡二。
（1）如认为工艺卡中所填写内容错误、不恰当或不完整，则划去原填写内容，在修改栏中填写完整、正确的补充内容。
（2）如认为工艺卡中原填写内容正确、完整，则不作任何修改。
3、操作注意事项在附加栏内说明。
4、操作程序应按检测顺序逐项填写。
5、在工艺卡“编制”、“审核”和“批准”栏中填写其资格等级、职务、日期。
磁粉探伤工艺卡一
磁粉探伤工艺卡二
四、综合题（20分）
某低温贮罐基本情况如下
（1）设计压力：1.78MPa （2）材质：09MnNiDR
（3）工件规格：φ2800×8000×18（mm）（4）介质：丙烯
（5）设计温度：－45℃
（6）焊后要求整体热处理、水压试验、气密试验
现有磁粉检测设备型号为：
（1）CYE－3A交叉磁轭探伤仪（交流电、旋转磁场）
（2）CDX－1磁轭探伤仪（交流电，磁轭带活动关节）
（3）CYD-3000移动型磁粉探伤仪（交流电，可连续调节磁化电流）
（4）CZQ-6000型直流磁粉探伤仪（三相全波整流电，磁化电流可预选）
1、该储罐在编制磁粉探伤工艺卡时应参照哪些法规、规范、标准、技术文件？（3分）答：（1）“容规”（99版）（2）GB150－98
（3）JB4730－94 （4）设计文件和图纸
（5）单位质量管理文件（6）单位无损检测通用工艺
2、按照相关规程、法规、标准、技术文件要求，该容器对接焊缝A、B和角焊缝D、C应进行哪些无损检测？请说明检测比例、验收标准和合格级别？（3分）
答：（1）A、B焊缝应100％RT，100％MT
（2）D、C焊缝应100％MT
（3）RT执行JB4730－94 AB级Ⅱ级合格
MT执行JB4730－94 Ⅰ级合格
3、确定该储罐制造过程对A、B焊缝进磁粉检测的部分工艺条件参数。
（6分）
4、确定储罐制造过程中对C、D焊缝进行磁粉检测的部分工艺条件和参数。
（6分）
5、热处理后，该储罐的所有焊缝是否还需要进行无损检测？水压试验后是否还需要进行无损检测？说明理由。
（2分）
答：（1）∵09MnNiDR无再热裂纹倾向
∴根据《容规》第82条热处理后不必再增加一次无损检测。
（2）∵该储罐是厂内制造，不属现场安装
∴根据《容规》第92条水压试验后不再表面探伤。
