16×16点阵LED显示屏整个过程及C语言程序

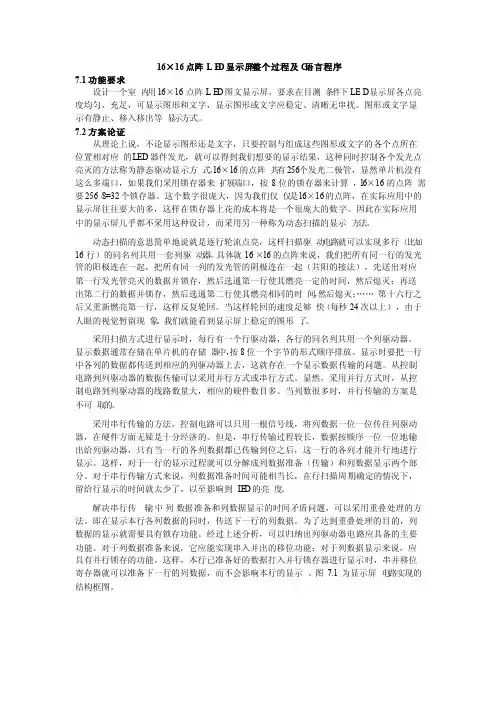

16×16点阵LE D显示屏整个过程及C语言程序7.1功能要求设计一个室内用16×16点阵LE D图文显示屏，要求在目测条件下LED显示屏各点亮度均匀、充足，可显示图形和文字，显示图形或文字应稳定、清晰无串扰。
图形或文字显示有静止、移入移出等显示方式。
7.2方案论证从理论上说，不论显示图形还是文字，只要控制与组成这些图形或文字的各个点所在位置相对应的LED器件发光，就可以得到我们想要的显示结果，这种同时控制各个发光点亮灭的方法称为静态驱动显示方式。
16×16的点阵共有256个发光二极管，显然单片机没有这么多端口，如果我们采用锁存器来扩展端口，按8位的锁存器来计算，16×16的点阵需要256/8=32个锁存器。
这个数字很庞大，因为我们仅仅是16×16的点阵，在实际应用中的显示屏往往要大的多，这样在锁存器上花的成本将是一个很庞大的数字。
因此在实际应用中的显示屏几乎都不采用这种设计，而采用另一种称为动态扫描的显示方法。
动态扫描的意思简单地说就是逐行轮流点亮，这样扫描驱动电路就可以实现多行（比如16行）的同名列共用一套列驱动器。
具体就16×16的点阵来说，我们把所有同一行的发光管的阳极连在一起，把所有同一列的发光管的阴极连在一起（共阳的接法），先送出对应第一行发光管亮灭的数据并锁存，然后选通第一行使其燃亮一定的时间，然后熄灭；再送出第二行的数据并锁存，然后选通第二行使其燃亮相同的时间，然后熄灭；……第十六行之后又重新燃亮第一行，这样反复轮回。
当这样轮回的速度足够快（每秒24次以上），由于人眼的视觉暂留现象，我们就能看到显示屏上稳定的图形了。
单片机实现LED恒流驱动器的C语言程序

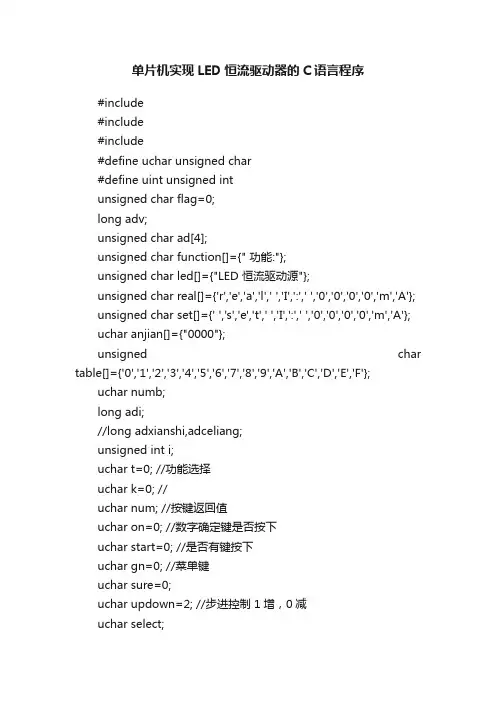

单片机实现LED恒流驱动器的C语言程序#include#include#include#define uchar unsigned char#define uint unsigned intunsigned char flag=0;long adv;unsigned char ad[4];unsigned char function[]={" 功能:"};unsigned char led[]={"LED 恒流驱动源"};unsigned char real[]={'r','e','a','l',' ','I',':',' ','0','0','0','0','m','A'};unsigned char set[]={' ','s','e','t',' ','I',':',' ','0','0','0','0','m','A'};uchar anjian[]={"0000"};unsigned char table[]={'0','1','2','3','4','5','6','7','8','9','A','B','C','D','E','F'};uchar numb;long adi;//long adxianshi,adceliang;unsigned int i;uchar t=0; //功能选择uchar k=0; //uchar num; //按键返回值uchar on=0; //数字确定键是否按下uchar start=0; //是否有键按下uchar gn=0; //菜单键uchar sure=0;uchar updown=2; //步进控制 1增，0减uchar select;unsigned int a=0;uchar zkb;uchar f;sbit RS=P1^3;sbit RW=P1^4;sbit EN=P1^5;sbit PSB=P1^6;sbit RST=P1^7;sfr16 TMR2RL = 0xca; // 定时器2重载值 P210 这里采用的是定时器2的16位自动重载sfr16 TMR2 = 0xcc; // 定时器2计数值sfr16 ADC0 = 0xbd; // P35 ADC0的采样值#define SYSCLK 24500000 // 内部晶振频率为24.5MHz//#define BAUDRATE 115200 // 串口通讯波特率为115200void SYSCLK_Init (void){OSCICN = 0x83; // 内部振荡器不分频为24.5MHz P138 /4fenpinRSTSRC = 0x04; // 复位源寄存器时钟丢失检测器标志置1？P110CLKSEL = 0x00;}void PCA_Init(){ PCA0CN = 0x00; // Stop counter; clear all flags// PCA0MD &= ~0x40;PCA0MD = 0x08;PCA0CPM0 = 0x42; // Module 0 = 8-bit PWM mode PCA0CPH0 =250;CR=1;}void PORT_Init (void){// P0.0 - Unassigned, Open-Drain, Digital// P0.1 - Unassigned, Open-Drain, Digital// P0.2 - Unassigned, Open-Drain, Digital// P0.3 - Unassigned, Open-Drain, Digital// P0.4 - TX0 (UART0), Push-Pull, Digital// P0.5 - RX0 (UART0), Push-Pull, Digital// P0.6 - Unassigned, Open-Drain, Digital// P0.7 - Unassigned, Open-Drain, Digital// P1.0 - Unassigned, Open-Drain, Digital// P1.1 - Skipped, Open-Drain, Analog// P1.2 - Unassigned, Open-Drain, Digital// P1.3 - Skipped, Push-Pull, Digital// P1.4 - Skipped, Push-Pull, Digital// P1.5 - Skipped, Push-Pull, Digital// P1.6 - Skipped, Push-Pull, Digital// P1.7 - Unassigned, Open-Drain, Digital// P2.0 - Skipped, Push-Pull, Digital// P2.1 - Skipped, Push-Pull, Digital// P2.2 - Skipped, Push-Pull, Digital// P2.3 - Skipped, Push-Pull, Digital// P2.4 - Skipped, Push-Pull, Digital// P2.5 - Skipped, Push-Pull, Digital// P2.6 - Skipped, Push-Pull, Digital// P2.7 - Skipped, Push-Pull, DigitalP1MDIN = 0xFD;// P0MDOUT = 0x00;P0MDOUT |= 0x01; // Set CEX0 (P0.0) to push-pull 设置PWM 输出端口P1MDOUT = 0xF8;P2MDOUT = 0x00;P1SKIP = 0xFA;P2SKIP = 0xFF;XBR0 = 0x00;XBR1 = 0x41;}//void delay_50us(uint t){uchar i=2;while(t--)while(i--);}/************************************************************** ***/void LCD12864_Delay(unsigned int z){unsigned int a,b;for(a=0; afor(b=0; b<120; b++);}/************************************************************** **** 名称 : LCD12864_sendbyte* 功能 : 按照液晶的串口通信协议，发送数据* 输入 : zdata* 输出 : 无*************************************************************** **/void LCD12864_SendByte(unsigned char zdata){unsigned char i;for(i = 0;i < 8;i ++){if((zdata<{RW = 1;}else{RW = 0;}EN = 0;EN = 1;}}**** 名称 : LCD12864_write_com()* 功能 : 写串口指令，分三字节写完* 输入 : com* 输出 : 无*************************************************************** **/void LCD12864_WriteCom(unsigned char com){RS = 1;//打开片选，高电平有效LCD12864_SendByte(0xf8); //第一字节LCD12864_SendByte(com & 0xf0); //第二字节LCD12864_SendByte((com << 4) & 0xf0);//第三字节}/************************************************************** **** 名称 : LCD12864_write_date（）* 功能 : 写串口指令* 输入 : date* 输出 : 无*************************************************************** **/void LCD12864_WriteDate(unsigned char date){RS = 1; //打开片选LCD12864_SendByte(0xfa);//第一字节LCD12864_SendByte(date & 0xf0); //第二字节LCD12864_SendByte((date << 4) & 0xf0);//第三字节}**** 名称 : LCD12864_init()* 功能 : 12864初始化函数* 输入 : com* 输出 : 无*************************************************************** **/void LCD12864_Init(){PSB=0;RST = 0;LCD12864_Delay(100);RST = 1;LCD12864_Delay(100);LCD12864_WriteCom(0x34);//扩充指令集动作 ,绘图不显示LCD12864_WriteCom(0x30);//基本指令集动作, 绘图不显示LCD12864_WriteCom(0x0c);//开显示，不显示游标和游标位置LCD12864_WriteCom(0x01);//清屏LCD12864_Delay(100);}/****************************************************************** 名称 :LCD_clean_scans()* 功能 : 清屏* 输入 : 无* 输出 : 无******************************************************************/void LCD12864_CleanScans(){LCD12864_WriteCom(0x01);//清屏}/************************************************************** **** 名称 : LCD12864_pos()* 功能 : 设定显示位置* 输入 : x,y* 输出 : 无*************************************************************** **/void write12864place(uchar x,uchar y){uchar tempaaa=0x80;switch(x){case 1: tempaaa=0x7f;break;case 2: tempaaa=0x8f;break;case 3: tempaaa=0x87;break;case 4: tempaaa=0x97;break;}tempaaa=tempaaa+y;LCD12864_WriteCom(tempaaa);delay_50us(4);}/************************************************************** **** 名称 : LCD12864_dishz()* 功能 : 显示字符串* 输入 : *s* 输出 : 无*************************************************************** **/void LCD12864_DisplayString(unsigned char *s){unsigned char i = 0;while(s[i] != '\0'){LCD12864_WriteDate(s[i]);i++;LCD12864_Delay(5);}}void Timer2_Init (void){TMR2CN = 0x00; // 定时器2控制寄存器 P213 停止定时器2，清空TF2标志位，以系统时钟为基准，16位自动重装载CKCON = 0x30; // 时钟控制寄存器 P208 1：允许定时器2低字节中断。
16灯彩色旋转LED文字显示程序
16灯彩色旋转LED文字显示程序背景介绍随着科技的发展，LED（Light Emitting Diode）已经成为了现代照明领域中的主流技术之一。
LED显示屏的出现更是推动了LED应用的发展。
而LED旋转屏则是LED显示屏中的一种，其特点是能够旋转，从而实现更加生动、多彩的展示效果。
本文将介绍使用C语言编写的16灯彩色旋转LED文字显示程序。
技术实现硬件设备•环型LED灯带•单片机开发板•驱动模块•电源软件实现1. 环形缓存数组旋转屏最重要的组成部分就是屏幕显示区域，这是由16个灯组成的环形区域。
在编写程序之前，我们需要创建一个用于缓存屏幕数据的数组。
在本程序中，我们创建了一个包含16个元素的环形缓存数组。
#define LED_NUM 16uint8_t led_buf[LED_NUM] = {0}; // 环形缓存数组2. 输入字符串解析用户需要输入要显示的字符串，这个字符串可能是为了展示效果而包含彩色字体和特殊字符。
在编写程序前，需要对用户输入的字符串进行解析。
在本程序中，我们创建了一个函数parse_string()来完成字符串解析的任务。
void parse_string(char* str, uint8_t* buf, uint8_t* len){// 解析字符串并将解析后的结果存储到缓存数组中}3. 显示效果实现我们实现了两种显示效果：左向推入效果和旋转效果。
左向推入效果的实现代码如下：// 左向推入void push_in(uint8_t* buf, uint8_t len){for(int i=0;i<LED_NUM;i++){for(int j=0;j<len;j++){led_buf[i] = buf[j];delay_ms(50);}}}旋转效果的实现代码如下：// 环形旋转void led_rotate(void){uint8_t tmp_buf[LED_NUM] = {0};for(int i=0; i<LED_NUM; i++){delay_ms(20);for(int j=0; j<LED_NUM; j++){tmp_buf[(j+1)%LED_NUM] = led_buf[j];}for(int j=0; j<LED_NUM; j++){led_buf[j] = tmp_buf[j];}}}4. 常用函数在本程序中，我们还实现了一些常用的函数，用于辅助实现程序功能。
51单片机驱动LED点阵扫描显示C语言程序
51单片机驱动LED点阵扫描显示C语言程序LED点阵屏发光亮度强，指示效果好，可以制作运动的发光图文，更容易吸引人的注意力，信息量大，随时更新，有着非常好的广告和告示效果。
笔者此处就LED点阵屏动态扫描显示作一个简单的介绍。
1、LED点阵屏显示原理概述图1-1为一种8x8的LED点阵单色行共阳模块的内部等效电路图，对于红光LED其工作正向电压约为1.8v，其持续工作的正向电流一般10ma左右，峰值电流可以更大。
如下图，当某一行线为高电平而某一列线为低时，其行列交叉的点就被点亮，当某一行线为低电平时，无论列线如何，对应的这一行的点全部为暗。
LED点阵屏显示就是通过一定的频率进行逐行扫描，数据端不断输入数据显示，只要扫描频率足够高，由于人眼的视觉残留效应，就可以看到完整的文字或图案信息。
通常有4、8、16线扫描方式，扫描行数越少，点阵的显示亮度越好，但相应硬件数据寄存器需求也越多。
图1-1 点阵内部原理图2、硬件设计微控制器的IO口均不能流过过大的电流，LED点亮时有约10ms 的电流，因此LED点阵引脚不要直接接单片机IO口，应先经过一个缓冲器74HC573。
单片机IO口只需很小的电流控制74HC573即可间接的控制LED点阵某一行(或某一列)，而74HC573输出也能负载约10ms的电流。
设置LED每点驱动电流为ID =15ma，这个电流点亮度好，并且有一定的裕度，即使电源输出电压偏高也不会烧毁LED，限流电阻值R = (VCC- VCE – VOL – VLED) / IDVCC为5v供电，VCE为三极管C、E间饱和电压，估为0.2v，VOL为74hc573输出低电平时电压，不同灌电流，此值不一样，估为0.2v，具体查看规格书，VLED为红光驱动电压，估为1.7v，根据上式可算出限流电阻为R = 200R。
LED点阵屏需接收逐个扫描信号，扫描到相应列(或行)，对应的列(或行)数据有效，即显示这一列(或行)的信息。
16×16点阵LED显示屏整个过程及C语言程序(1).
16×16点阵LED显示屏整个过程及C语言程序7.1功能要求设计一个室内用16×16点阵LED图文显示屏，要求在目测条件下LED显示屏各点亮度均匀、充足，可显示图形和文字，显示图形或文字应稳定、清晰无串扰。
图形或文字显示有静止、移入移出等显示方式。
7.2方案论证从理论上说，不论显示图形还是文字，只要控制与组成这些图形或文字的各个点所在位置相对应的LED器件发光，就可以得到我们想要的显示结果，这种同时控制各个发光点亮灭的方法称为静态驱动显示方式。
16×16的点阵共有256个发光二极管，显然单片机没有这么多端口，如果我们采用锁存器来扩展端口，按8位的锁存器来计算，16×16的点阵需要256/8=32个锁存器。
这个数字很庞大，因为我们仅仅是16×16的点阵，在实际应用中的显示屏往往要大的多，这样在锁存器上花的成本将是一个很庞大的数字。
因此在实际应用中的显示屏几乎都不采用这种设计，而采用另一种称为动态扫描的显示方法。
动态扫描的意思简单地说就是逐行轮流点亮，这样扫描驱动电路就可以实现多行（比如16行）的同名列共用一套列驱动器。
具体就16×16的点阵来说，我们把所有同一行的发光管的阳极连在一起，把所有同一列的发光管的阴极连在一起（共阳的接法），先送出对应第一行发光管亮灭的数据并锁存，然后选通第一行使其燃亮一定的时间，然后熄灭；再送出第二行的数据并锁存，然后选通第二行使其燃亮相同的时间，然后熄灭；……第十六行之后又重新燃亮第一行，这样反复轮回。
当这样轮回的速度足够快（每秒24次以上），由于人眼的视觉暂留现象，我们就能看到显示屏上稳定的图形了。
采用扫描方式进行显示时，每行有一个行驱动器，各行的同名列共用一个列驱动器。
显示数据通常存储在单片机的存储器中，按8位一个字节的形式顺序排放。
显示时要把一行中各列的数据都传送到相应的列驱动器上去，这就存在一个显示数据传输的问题。
