电气安装作业指导书
11电气设备安装作业指导书
陕西长枫建设工程有限公司电气设备安装作业指导书QEOMS /CFJS-ZDS11版本：A版受控状态：分发号：编制：日期：审核:日期：批准：日期：发布日期：二○○九年七月二十四日实施日期：二○○九年七月二十四日电气设备安装作业指导书1、目的为加强施工现场技术管理提高电气作业人员的技术水平及质量意识，保证施工项目的电气设备安装质量方针，目标和指标的实现，特制定本作业指导书。
2、适用范围本作业指导书适用于工业与民用建筑中的电气设备安装工程。
3、术语定义3.1公司《管理手册》中的术语定义。
3.2本作业指导书使用的术语定义3.2.1中性保护导体（PEN）一种同时具有中性导体和保护导体功能的接地导体。
3.2.2建筑电气工程（装置）为实现一个或几个具体目的且特相配合的，由电气装置、布线系统和用电设备电气部分的组合。
这种组合能满足建筑物预期的使用功能和安装要求，也能满足使用建筑物的人的安全需要。
3.2.3布线系统一根电缆（电线）、多根电缆（电线）或母试以及固定它们的部件组合。
3.2.4电缆接头连接电缆与电缆的导体，绝缘、屏蔽层和保护层，以使电缆线路连续的装置称为电缆接头。
3.2.5接地装置是指将雷电流或设备漏电流导入大地的装置，一般由接地线和接地体组成。
3.2.6避雷引下线指将接闪器收到的雷电电流导入接地装置的部分。
3.2.7接闪器接闪器是指用来接收接电流的部分，其形式有避雷针、避雷网、避雷带或其它金度构件。
3.2.8总高电位联洁通过进线配电箱近旁的总高电位联接端子，板（接地母排）将进线配电箱的PE（PEN）母排公共设施的金属管道，建筑物的金属结构及人工接地引线好至相连退，以达到降低建筑物内间接接触电接触电压和不同金属部件间的电位差，并清除建筑物外经电气线路和各种金属管道引入的危险故障电压的危害，称为总电位连接。
3.2.9辅助电电位联系将手电部分用导线直接作为电位连接，使故障接触电压降至接触电压限值以下，称作辅助电位联接。
电气设备安装作业指导书
电气安装作业指导书（一）变压器附件安装作业指导书1．变压器到现场应对附件进行清点，备品备件应齐全；2．充氮运输的变压器在内部作业时，为了人身安全必须将内部氮气功排尽，注入滤好的油后，将充入的氮气置换出来，然后静置12小时以上，待绝缘件浸透油后，再用干燥空气置换油；3．为了使气体能顺利地进入气体继电器，顶盖沿气体继电器方向应有1%—1.5%的升高坡度。
安装时瓦斯继电器应保持水平，箭头指向储油柜（应按制造厂设计要求执行）；4．使用密封垫应用耐油密封胶垫，安装时应无扭曲、变形、裂纹和毛刺。
胶垫的压缩度：平胶垫压缩1/3，圆胶垫压缩1/2。
凡用过的密封垫都不再使用；5．注入经试验合格的绝缘油；6．散热器在安装前，加压试验用0.05Mpa表压力的空气进行检查,持续30min应无渗漏油现象;7．储油柜胶囊的漏气检查，其检漏压力应按制造厂的规定执行。
检漏充气时应缓慢，防止胶囊破裂。
胶囊安装时，应沿其长度方向与储油柜的长轴保持平行；8．升高座安装时应特别注意绝缘筒的缺口方向，应使之与引出线方向一致，不使相碰；9．套管应试验符合现行的国家标准和要求；9．1．110kv套管和中性点套管油位应正常，瓷套完整、末屏接地良好，无渗漏油，引线应用白布包扎，引线头用磷铜焊；9．2．低压套管应完好无损，耐压合格。
底部相间和对地距离应符合要求；10．气体继电器安装应根据专业要求检验其严密性，绝缘性能并按设计要求校验整定值；11．安全气道及连通管无锈蚀情况，安装时应内部清擦干净；12．呼吸器的油封油们要合格，呼吸应畅通。
硅胶未受潮。
硅胶的容量为容器的4/5；13．测温装置应校验合格，接线正确；14．有载调压开关，应进行试验调试。
先经手动操作；15．散热器组装应按设计要求，放气螺栓应在顶部靠变压器侧，并散热器与散热器之间用连扯连接固定。
试验标准0.5—0.1Mpa。
16．阀门应在打开位置且关闭灵活；17．注入的绝缘油应经试验合格。
注油时严禁从变压器底部注油；18．油枕胶囊应排气，放出变压器顶部各死角处残留气体；19．油压作全密封试验，应无渗漏油；20．引线连接、外壳及中性点应良好接地；（二）电抗器、接地变压器安装作业指导书1．设备运到现场后，应进行外观检查，支柱及线圈绝缘待应无严重损伤和裂纹，线圈应无变形，支柱绝缘子及其附件应齐全，如有损坏应进行修理；2．混凝土支柱的表面裂纹长度不超过柱子径向尺寸的1/3，且其宽度不超过0.5mm时，应予补填；3．电抗器应按编号进行安装，三相垂直排列时，中间一相线圈的绕向应与上、下两相相反，两相重叠一相并列时，重叠的两相绕向相反，另一相与上面的一相绕向相同。
电气安装作业指导书
电气安装作业指导书一、作业概述电气安装作业是指在建筑物、工厂、办公室等场所进行电气设备安装的工作。
本指导书旨在指导电气安装作业的施工人员进行正确、安全的操作，确保电气设备的正常运行和使用。
二、安全注意事项1. 保持清洁与整齐：作业场所应保持干净、整洁，不得堆放杂物，确保电气设备的通风和散热。
2. 穿戴工作装备：进行电气安装作业时，应穿戴符合安全要求的工作装备，如安全帽、安全鞋、绝缘手套等，确保自身安全。
3. 切勿操作未断电的设备：在进行电气安装时，务必先切断电源，确保操作安全。
如需进行带电作业，需由专业人员携带合适的工具和设备进行。
4. 合理使用工具：使用适当的工具进行安装作业，不得滥用工具，确保设备的安装准确可靠。
5. 防止电气泄露：在电气安装作业过程中，应注意防止电气泄露的情况发生。
如发现电气泄漏，应立即停止作业，并报告相关负责人。
三、作业步骤1. 踏勘与测量：在开始进行电气安装作业之前，应进行踏勘与测量，了解作业现场的情况并规划好作业方案。
2. 安全装置的设置：首先需要设置好相应的安全装置，如漏电保护器、短路保护器等，确保设备的安全运行。
3. 预先安装管线：根据设计图纸，预先进行管线的安装。
使用合适的电气管道和线槽，并进行固定，确保线路布置合理。
4. 安装电气设备：根据设计要求，逐一安装各种电气设备，包括开关、插座、灯具等。
在安装过程中，需要注意电气设备的固定、接线的正确性。
5. 连接电缆和线路：将导线和电缆连接到相应的电器设备上，并进行牢固的固定。
在连接过程中，应遵循正确的接线规范，确保电气设备的正常工作。
6. 验收与检测：在安装完成后，进行电气安全验收和设备检测，确保设备的安全性和可靠性。
如有问题，及时进行修复和调整。
四、维护与保养1. 定期巡视与检查：对已安装的电气设备进行定期巡视与检查，发现问题及时处理，确保设备的正常运行。
2. 清洁与维护：定期清洁电气设备，保持设备的良好状态，并进行必要的维护工作，如更换老化的零部件等。
电气作业指导书范本
电气作业指导书范本第一章：引言本指导书是为了帮助学生完成电气作业而编写的。
它涵盖了电气作业的基本要求、步骤和注意事项，以确保学生能够正确、高效地完成作业任务。
本指导书旨在提供清晰、详细的指导，帮助学生理解和掌握电气作业相关知识，并能够独立进行作业操作。
在阅读本指导书之前，请确保您已经具备了必要的电气知识和基础技能。
第二章：任务概述2.1 任务目标本次电气作业的目标是让学生掌握电路图设计和搭建的基本技巧，了解电气元件的功能和使用方法，并能够通过实际操作进行电路的调试和故障排除。
2.2 任务要求（1）根据给定的电路图，准确组装电气元件；（2）使用仪器设备进行电路调试，确保电路正常工作；（3）排除电路中的故障，确保电路能够稳定运行。
第三章：所需材料3.1 电气元件本次作业所需的电气元件如下：- 电阻器- 电容器- 电感器- 变压器- 开关- 电源- 灯泡等3.2 工具设备本次作业所需的工具设备如下：- 钳子- 鉗子- 万用表- 示波器- 电路板- 接线端子等第四章：作业步骤4.1 准备工作在开始实际操作之前，需要进行一些准备工作：（1）仔细阅读电路图，理解电路结构和连接方式；（2）检查所需元件和工具设备是否齐全；（3）确保实验台面整洁，仪器设备正常。
4.2 电路搭建按照以下步骤进行电路搭建：（1）根据电路图，选择适当的电路板进行搭建；（2）将电气元件正确连接到电路板上，注意极性和连接方式。
4.3 电路调试进行以下操作以确保电路正常工作：（1）连接电源，确保电路电源部分正常工作；（2）使用万用表检测电路各节点的电压和电流数值，与理论值进行比较；（3）使用示波器观察电路波形，检查是否存在异常情况。
4.4 故障排除如果发现电路有故障或异常情况，需要进行故障排除：（1）逐个检查电路元件的连接是否正确；（2）通过更换元件或调整参数等方法，逐步找出故障原因。
第五章：注意事项5.1 安全问题在进行电气作业时，务必注意以下安全事项：（1）确保实验室环境安全，避免火灾和电击等危险；（2）正确使用工具设备，避免意外伤害；（3）在进行高电压实验时，佩戴绝缘手套、眼镜等防护用具。
电气装配作业指导书

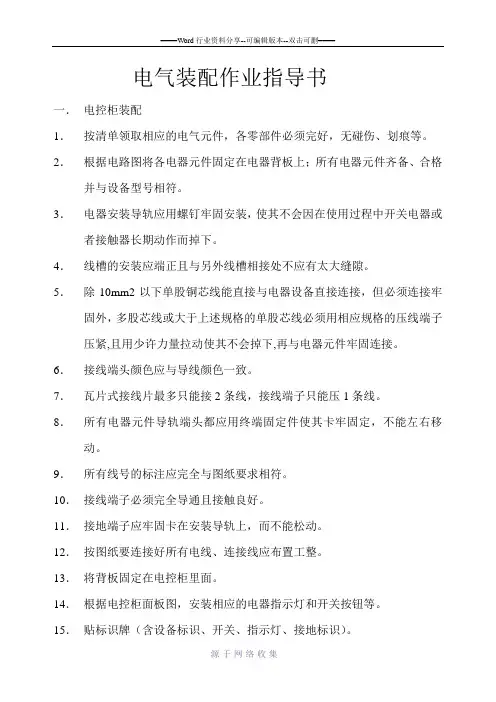

电气装配作业指导书一．电控柜装配1．按清单领取相应的电气元件，各零部件必须完好，无碰伤、划痕等。
2．根据电路图将各电器元件固定在电器背板上；所有电器元件齐备、合格并与设备型号相符。
3．电器安装导轨应用螺钉牢固安装，使其不会因在使用过程中开关电器或者接触器长期动作而掉下。
4．线槽的安装应端正且与另外线槽相接处不应有太大缝隙。
5．除10mm2以下单股铜芯线能直接与电器设备直接连接，但必须连接牢固外，多股芯线或大于上述规格的单股芯线必须用相应规格的压线端子压紧,且用少许力量拉动使其不会掉下,再与电器元件牢固连接。
6．接线端头颜色应与导线颜色一致。
7．瓦片式接线片最多只能接2条线，接线端子只能压1条线。
8．所有电器元件导轨端头都应用终端固定件使其卡牢固定，不能左右移动。
9．所有线号的标注应完全与图纸要求相符。
10．接线端子必须完全导通且接触良好。
11．接地端子应牢固卡在安装导轨上，而不能松动。
12．按图纸要连接好所有电线、连接线应布置工整。
13．将背板固定在电控柜里面。
14．根据电控柜面板图，安装相应的电器指示灯和开关按钮等。
15．贴标识牌（含设备标识、开关、指示灯、接地标识）。
16．所有连接导线应按照标准颜色选用：主电路用黑色，二次电路用红色，直流24V用蓝色。
17．加热管接线要求每条线的每个接头必须用压线耳压紧，且要求接触好，每条线须经过串黄纳管以绝缘，每条线不应靠得太近。
最后将盖上螺钉紧固。
二．接外线1．控制柜安装到设备上，并与设备基座可靠连接。
2．将设备上电机和信号线接入电控柜，各线路走线方式必须遵照横平竖直的原则，同时必须用扎带将其固定，保持整洁，而不凌乱。
设备电器元件与控制柜连接线应穿相应规格塑料绝缘软管。
三．通电试机1．检查电控柜相序是否正确，并点动各油泵开关，检查电机的正反转。
检查整机电流。
2．所有电机、门及电控柜必须可靠接地，且导通电阻不能太大。
3．控制柜安装完后应随机调试至正常。
并检查整机电流，做记录。
变电站电气安装作业指导书
变电站电气安装作业指导书1. 引言本文档旨在为变电站电气安装人员提供作业指导，以确保电气安装工作的准确性、安全性和有效性。
本指导书包括变电站电气安装的常规步骤、相关规范和要求、安全措施等内容，旨在帮助电气安装人员正确执行工作任务。
2. 作业前准备在进行变电站电气安装之前，应确保以下准备工作已完成：1.工作计划：制定详细的工作计划，确定安装任务、工作进度和负责人。
2.安全措施：了解变电站电气安装的相关安全规范和要求，并采取必要的安全措施，如佩戴个人防护装备、确保工作区域清洁整齐等。
3.工具和设备：检查所需的工具和设备是否齐全，并确保其良好工作状态。
4.材料准备：确保所需的电缆、电器设备和其他相关材料齐全，并检查其质量和数量。
5.文件准备：查阅相关的电气图纸、设备规格和操作手册，确保对工作任务有清楚的了解。
6.沟通与协调：与其他相关的工作人员（如施工人员、监理人员、设计人员等）进行沟通和协调，确保工作的顺利进行。
3. 变电站电气安装步骤3.1 安装准备1.根据电气图纸确定安装位置和布线方式，并进行相应标记和标识。
2.安装所需的金属支架和支撑物，确保其稳定性和牢固性。
3.准备安装所需的电缆和线缆，并进行必要的剥皮和连接准备工作。
3.2 电缆敷设1.按照电气图纸和规范要求，将电缆敷设至指定位置。
2.采取必要的固定措施，如使用电缆桥架、托架、固定卡等。
3.确保电缆的弯曲半径符合规范要求，避免造成电缆损坏或安全事故。
3.3 接线和连接1.根据电气图纸进行电气设备之间的接线和连接工作。
2.采用正确的接线方式，避免产生过大的电压降、电流过载等问题。
3.使用合适的连接设备，如电缆接头、绝缘子、插头等，确保连接的牢固和可靠。
3.4 调试和测试1.完成电气安装后，进行调试和测试工作。
2.检查所有连接是否紧固牢固，并进行必要的绝缘测试和短路测试。
3.检查电气设备是否正常工作，如检查电流、电压等参数是否符合要求。
3.5 完工和交付1.完成安装和调试工作后，对工作情况进行记录和整理。
电气安装作业指导书
篇一：电气安装作业指导书一。
、适用范围:本作业指导书仅适用于淄博泰维6万吨/年润滑油安装工程电气安装工程。
二、编制依据：1、淄博泰维润滑油有限公司提供的山东汇智工程设计有限公司设计的电气施工图2、设计院设计要求的标准图集及规范。
3、《建筑电气工程施工质量验收规范》gb50303-2002。
4、《电气装置安装工程爆炸及火灾危险环境电气装置施工及验收规范》gb50257—965、《电气装置安装工程接地装置施工及验收规范》。
gb50169-20066、《电气装置安装工程电缆线路施工及验收规范》。
gb50168—20067、《电气装置安装工程旋转电机施工及验收规范》。
gb50171-20068、《电气装置安装工程盘柜及二次回路接线施工及验收规范》。
9、《电气装置安装工程电气设备交接试验标准》。
gb50150-2006 10、gb50259—94工业安装工程质量检验评定统一标准。
11、我公司现行管理手册，程序文件及支持性文件。
12、《淄博泰维6万吨/年润滑油项目施工组织设计》。
三、作业人员的资格及技能本安装工程设电气技术员一名，负责技术方面的指导、监督以及协调;安全员一名，负责施工方面的安全监督；调试技术员一名，电气安装人员数名及其他人员分别负责吊装，焊接，测量等工作,各岗位持证上岗，负责各方面的工作。
见下表劳动力计划:四、施工机主要施工机具一览表：五、作业条件施工作业必须具备的条件1、施工现场必须做到“三通一平”的要求。
2、框架楼板施工完毕，不得渗漏；预留孔符合设计要求，预埋件要牢固。
3、施工图纸完善.4、业主联系设计院进行三方图纸会审，对发现的问题进行解释。
5、材料、设备已到货，并经开箱检验，验收合格.6、相应施工人员已经过技术交底.7、施工人员已经过相应技术培训。
六、施工工艺方法及技术参数(一)电缆管安装施工工艺：熟悉图纸-核对管径与电缆是否匹配—管线定位—弯头预制—支架安装-穿线管安装本工程图纸会审时所有电气穿线管变更为热镀锌钢管安装遵循以下几点：1、电缆管预埋应配合土建，做到预埋及时,位置正确，走向合理，特别应注意避免和工艺管道及工业水沟直接交叉。
电气作业指导书
电气作业指导书目录1. 引言2. 作业准备2.1 安全措施2.2 工具和材料2.3 环境准备3. 作业步骤3.1 步骤一：断电3.2 步骤二：查找问题3.3 步骤三：修复问题4. 作业测试4.1 安全检查4.2 功能检查4.3 性能检查5. 结束语1. 引言本指导书旨在提供电气作业的指导和操作步骤。
在进行电气作业时，安全是最重要的考虑因素之一。
请确保在进行本指导书中提到的任何作业之前，详细阅读和理解相关设备的使用说明和安全注意事项。
如果您不确定操作过程中的任何步骤，请寻求专业人士的协助。
2. 作业准备在进行电气作业之前，确定以下几个方面的准备工作。
2.1 安全措施电气作业涉及到电流和电压，可能带来安全风险。
在进行任何电气作业之前，请确保采取适当的安全措施，如佩戴绝缘手套和护目镜，确保断电等。
如果您不确定应采取哪些安全措施，请咨询专业人士。
2.2 工具和材料根据作业的具体要求，准备适当的工具和材料。
例如，螺丝刀、电线剥离器、绝缘胶带等。
确保所使用的工具和材料符合标准，并在使用前进行检查，以确保其正常工作和无损坏。
2.3 环境准备确保作业环境清洁、整洁和安全。
清理任何可能导致危险的杂物或杂散物。
在可能的情况下，将工作区域隔离开来，以防止他人误入或受伤。
确保工作区域通风良好，以避免因作业过程中产生的气体或蒸汽积聚而引发危险。
3. 作业步骤下面是进行电气作业的基本步骤。
请根据具体情况进行调整。
3.1 步骤一：断电在开始任何电气作业之前，务必断开电源。
关闭相应的电路开关或拔掉插头，确保电气设备处于断电状态。
这是确保安全的关键步骤，因为在通电状态下进行作业可能导致电击或火灾。
3.2 步骤二：查找问题如果电气设备存在故障或问题，首先需要确定问题所在。
检查电路是否连通，查找可能的破损、松动或短路等情况。
使用测试仪器，如万用表或电压表，以确定电流、电压和电阻等参数。
根据测量结果来定位问题的具体位置。
3.3 步骤三：修复问题一旦确定问题所在，采取适当的措施进行修复。
电工作业指导书
电工作业指导书一、任务概述本作业指导书旨在提供电工作业的详细步骤和操作要点，以确保电工能够安全、高效地完成各种电力设备的安装、维修和调试工作。
二、作业准备1. 工具和设备准备：- 绝缘手套、绝缘靴、绝缘垫等个人防护装备- 电工工具箱：螺丝刀、钳子、电钻、电动扳手等- 测量仪器：电压表、电流表、接地电阻测试仪等- 绝缘测试仪：用于检测电力设备的绝缘状况- 手电筒、安全带等其他必要工具和设备2. 材料准备：- 电线、电缆、插座、开关等电气材料- 绝缘胶带、绝缘管等绝缘材料- 接线端子、绝缘套管等连接材料- 电源、保险丝等电力供应材料3. 安全措施：- 确保工作区域通风良好，防止电气设备过热- 确保工作区域干燥，防止电气设备受潮- 断开电源，并使用绝缘测试仪确认设备已经失去电源供应- 在进行维修和调试工作前，确保设备已经完全停止运行三、作业步骤1. 安全检查：- 确保作业区域无明火和易燃物品- 检查电源线路是否正常，无短路和漏电现象- 检查电气设备的接地是否良好2. 作业前准备：- 确认所需材料和工具已经准备齐全- 穿戴个人防护装备，包括绝缘手套、绝缘靴等- 根据作业要求，制定详细的作业计划和步骤3. 作业操作：- 根据作业计划，按照正确的顺序进行操作- 使用正确的工具和设备进行电线的剥皮、接线等操作- 注意安全距离，避免触碰带电部分- 在操作过程中，注意观察设备的运行状态，及时发现异常情况并采取措施4. 作业完成：- 完成作业后，清理工作区域，归还工具和设备- 对作业过程中使用的工具和设备进行检查和维护- 将作业结果进行记录，包括设备的维修情况、测试数据等四、常见问题及解决方法1. 电气设备无法正常运行：- 检查电源线路是否接触良好- 检查保险丝是否熔断- 检查设备是否受潮或损坏2. 电气设备发生漏电：- 检查接地是否良好- 检查设备的绝缘状况- 检查电源线路是否有短路3. 电气设备发生过热：- 检查设备是否过载- 检查设备的散热情况- 检查电源线路是否正常五、安全注意事项1. 严格按照操作规程进行作业，不得擅自更改或省略任何步骤2. 在进行高压电气设备的操作时，必须由具备相关资质的电工进行3. 在作业过程中，严禁吸烟、使用明火或靠近易燃物品4. 在进行维修和调试工作前，必须确保设备已经断电，并使用绝缘测试仪确认设备已失去电源供应5. 在进行高空作业时，必须使用安全带，并确保安全带连接牢固6. 在作业过程中，严禁触碰带电部分，必要时使用绝缘工具进行操作六、作业质量控制1. 作业前，对电气设备进行全面检查，确保设备完好无损2. 作业过程中，严格按照操作规程进行操作，确保每个步骤的准确性和安全性3. 作业后，对设备进行全面测试，确保设备能够正常运行4. 作业结果记录，包括设备的维修情况、测试数据等，以备后续参考七、总结本作业指导书详细介绍了电工作业的步骤、操作要点和安全注意事项，通过严格遵守操作规程和安全要求，电工能够安全、高效地完成各种电力设备的安装、维修和调试工作。
电气作业指导书范本1
电气作业指导书范本1注意事项：1. 本指导书适用于电气作业，确保作业人员的安全和作业质量。
2. 作业人员必须具备电气知识和相关证书，并遵守电气安全操作规程。
3. 在进行任何电气作业之前，必须仔细阅读并理解本指导书的所有内容。
第一章：作业准备1.1 作业计划在进行电气作业之前，制定详细的作业计划，包括作业内容、作业时间、作业地点等信息，并将计划提交给上级审核。
1.2 安全措施缜密机构作业前必须严格落实安全措施，如戴好防护帽、穿好防护服，确保作业人员的安全。
1.3 工具和设备检查所需的工具和设备是否齐备，并确保其可靠性和正常工作状态。
1.4 通知与沟通在作业开始前，通知相关人员，明确作业的开始时间和地点，并与相关人员进行沟通，确保各方了解作业要求和安排。
第二章：作业流程2.1 电气设备状态确认在进行任何电气作业之前，确保电气设备处于停电且安全状态，使用电气测试仪器或其他工具进行确认。
2.2 接地和短路对电气设备进行接地和短路处理，以确保电气设备的安全操作。
2.3 施工操作按照作业计划进行施工操作，包括安装、维修、更换电气设备等。
2.4 作业检查在作业完成后，进行详细的作业检查，确保作业质量和安全。
第三章：应急处理3.1 安全事故发生安全事故时，立即停止作业，并通知上级领导和相关部门进行处理。
3.2 电气事故如发生电气事故，立即切断电源，并采取适当的措施进行紧急处理，如使用灭火器进行初期灭火等。
3.3 事故报告每起安全事故都必须填写事故报告，并上报相关部门进行调查和处理。
第四章：作业完成4.1 清理工作在作业完成后，清理作业现场，清除工具和设备，并将其妥善存放。
4.2 审核和验收作业完成后，上级领导或相关人员将对作业进行审核和验收，确保作业符合要求。
4.3 作业记录对作业过程进行记录，包括作业开始时间、结束时间、所用工具和设备等信息，并提交给相关部门进行归档和备查。
总结：本指导书提供了电气作业的详细指导，包括作业准备、作业流程、应急处理和作业完成等内容。
电气装配作业指导书
电气装配作业指导书一、引言电气装配作业是指根据设计要求，对电气设备进行组装、安装、接线等工作，确保设备正常运行。
本指导书旨在帮助操作人员正确进行电气装配作业，确保作业质量和安全。
二、作业准备1. 确认作业区域是否通风良好，并保持干燥。
2. 检查所需工具和设备是否齐全，并保持良好状态。
3. 了解相关电气设备的工作原理和安装要求，熟悉电气图纸和接线图。
三、作业步骤1. 清理作业区域，确保无杂物和障碍物。
2. 根据电气图纸和接线图，依次进行设备组装和安装。
注意按照图纸要求进行设备的定位和固定。
3. 进行设备间的连接和接线。
根据接线图，正确连接电缆、导线和连接器。
注意接线的牢固性和正确性。
4. 根据设备要求，进行接地和接零保护。
确保设备接地良好，接零可靠。
5. 完成设备的安装和接线后，进行设备的调试和测试。
确保设备正常运行和符合设计要求。
6. 清理作业区域，清除作业过程中产生的垃圾和杂物。
7. 对作业过程中的关键环节进行记录和汇总，形成作业报告。
四、安全注意事项1. 在进行电气装配作业前，务必切断电源并进行安全检查。
2. 在进行设备组装和安装时，注意人身安全，避免重物坠落和碰撞。
3. 在进行设备接线时，注意电源是否已切断，防止电击事故。
4. 在进行设备调试和测试时，注意保持安全距离，避免触电和设备故障引起的危险。
5. 严禁擅自更改电气装配作业中的设计要求和步骤，以免引起设备故障或安全事故。
五、常见问题解答1. 为什么在进行电气装配作业前需要切断电源？答：切断电源可以避免电气事故的发生，确保操作人员的安全。
2. 为什么在进行设备组装和安装时需要按照图纸要求进行定位和固定？答：按照图纸要求进行定位和固定可以确保设备的安装位置准确，并防止设备在运行过程中发生松动或脱落。
3. 为什么在进行设备接线时需要注意接线的牢固性和正确性？答：接线的牢固性和正确性可以确保电气信号的传递和设备的正常运行，避免接线松动或接错线导致的设备故障。
电气安装工序作业指导书
电气安装工序作业指导书一、背景介绍电气安装工序是指将电气设备和线路按照设计要求进行布置、连接并进行必要的调试和检验的一项工作。
为了确保电气安装工作的质量和安全，本指导书将详细介绍电气安装工序的操作流程和注意事项。
二、工具准备1. 电气工具箱：扳手、螺丝刀、电钳、电工剪、电笔等。
2. 安全措施：绝缘手套、安全帽、防护眼镜等。
三、工作步骤1. 管线预置1.1 确定电缆、线管敷设路径，与相关部门协商并获得同意。
1.2 根据设计要求，进行线管固定和引上、引下的预留。
1.3 按照国家标准将线管按规定间距、接头距离等进行预置。
2. 线槽和桥架安装2.1 测量线槽长度，将线槽切割成适当的尺寸。
2.2 使用螺丝等工具进行固定安装。
2.3 保持线槽平整，确保线槽内有足够的空间容纳电缆。
2.4 桥架的安装应符合设计要求，并确保桥架间距均匀。
3. 电缆敷设3.1 根据预置的线管和线槽，敷设电缆。
3.2 需要注意电缆的绝缘层是否完好，并确保电缆敷设不受损。
3.3 电缆敷设完成后，进行固定和连接。
4. 接线和连接4.1 根据电气图纸，进行电缆的剥皮和接线。
4.2 注意接线的顺序和正确性，使用正确的接线工具。
4.3 进行接线的固定，并保证接线良好的电气连接。
5. 调试和检验5.1 首先进行电气设备的基本调试，确保其正常运行。
5.2 进行电气线路的检验，包括绝缘电阻、接地电阻等。
5.3 对于调试和检验出的问题，及时解决并记录。
6. 资料整理和验收6.1 对于所有进行的工序，及时进行记录并整理成相应的文件。
6.2 定期与相关部门进行沟通和汇报工作进展。
6.3 跟踪工程验收流程，及时解决验收过程中出现的问题。
四、安全注意事项1. 佩戴个人安全防护装备，并确保其有效使用。
2. 在操作之前，确认电源已切断，并采取必要的安全措施。
3. 防止电气设备和电缆受潮、受热或受损。
4. 合理使用工具，避免工具损坏或误伤他人。
5. 在高空操作时，做好防护措施，确保自身和其他人的安全。
电气系统安装施工作业指导书
电气系统安装施工作业指导书单位：目录1.适用范围 (1)2.作业准备 (1)3.技术要求 (1)4.施工程序与工艺流程 (1)5.施工要求 (1)6.劳动组织 (8)7.材料准备 (8)8.设备机具配置 (9)9.质量控制及检验 (9)10.安全及环保要求 (10)电气系统安装工程1.适用范围适用于公司范围内额定载重量5000kg及以下、额定速度3.5m/s 及以下的各类电力驱动曳引电梯和利用液压油缸直接或间接驱动轿厢垂直升降、额定速度1m/s及以下的液压电梯电气装置安装工程。
2.作业准备2.1编制施工方案，并经审批，向操作人员进行技术交底。
2.2对操作人员进行技术培训，并持证上岗。
3.技术要求3.1机房的门窗完全封毕，并完成装饰、粉刷工作。
3.2正式电源已接至机房，其控制方式、容量及电源箱位置应符合设计要求。
4.施工程序与工艺流程安装控制柜→配置线槽、线管→放电缆、配线→安装电气开关→安装指示灯、按钮、操作盘→导线敷设及连接→安装井道照明。
5.施工要求5.1安装控制柜。
⑴根据机房布置及现场情况确定控制柜的具体位置，要求与门窗、墙的距离不小于600mm，与设备的距离不小于500mm。
控制柜的基础按安装图的要求用膨胀螺栓固定在机房地面上。
通常用10号槽钢或混凝土制作控制柜的基础以便于配线，其高度为50mm～100mm。
⑵控制柜与槽钢底座采用镀锌螺栓连接固定，控制柜与混凝土基础采用地脚螺栓连接固定，多台柜并列安装时，其间应无明显间隙且柜面应在同一平面上。
5.2配置线槽、线管⑴机房和井道内的导线都应使用线管、线槽保护，不易受机械损伤和较短分支处可用蛇皮软管保护，金属电线槽沿机房地面明设时，其壁厚不得小于1.5mm。
⑵机房内配置线槽应尽量沿墙、梁或楼板下面敷设，线槽的规格依据敷设导线的数量决定，线槽内敷设导线总截面积（包括绝缘层）不应超过线槽总截面积的60%。
敷设线槽应横平竖直，无扭曲变形，内壁无毛刺。
