最新射线评片技巧(一)：气孔、夹渣、夹钨射线底片影像特点
射线检测底片上各种影像的识别 后附评片口诀
射线检测底片上各种影像的识别1、照相影像形成的原理同样强度的射线入射，厚的地方底片黑度小，薄的地方黑度大。
2、焊缝结构的形象分析（1）单面焊：底片上面只有两条边界。
(图1)（2）单面焊双面成型：底片上面有四条边界，中间两条间距较小。
(图2) （3）带垫板焊缝：四条边界，且最外面两条边界清晰整齐。
(图2)图1.单面焊图2.带垫板单面焊（4）双面焊：四个边界，且左右两条边界相隔较近，甚至可能有部分重合。
(图3) (图4)图3.双面焊图4.双面焊3、焊接方法的影像分析（1）手工电弧焊：呈现鱼鳞纹，边界变化明显。
(图5)（2）自动焊：鱼鳞纹不明显，且边界变化平缓。
（3）氩弧焊：焊缝中间有颜色很淡的亮斑。
(图6)图5.手工电弧横焊图6.自动焊4、焊接位置影响分析（1）横焊：多条焊缝组成，容易区别。
(图7)（2）立焊：鱼鳞纹较密，且焊缝宽度较大，存在亮斑。
(图8)图7.横焊图8.立焊（3）仰焊：与立焊影像难区别，鱼鳞纹密度稍大于立焊，也存在亮斑。
(图9)图9.仰焊5、焊缝中常见缺陷影像分析（1）分析要点：形状、位置、黑度。
（2）常见缺陷：气孔、夹渣、未焊透、未熔合、裂纹、钨夹渣。
其中未焊透、未熔合、裂纹、钨夹渣不参加评定。
a、气孔：(图10)形状：圆形、椭圆形、斜气孔（弥散形气孔），特点是外部轮廓比较规则。
黑度：气孔黑度较大，由中心向四周减淡（大气孔）位置：一般位于焊道投影中心位置。
b、夹渣：(图11) (图12)形状：圆形（点状）、长条形，特点是外部不规则。
黑度：黑度分布比较均匀，且黑度较淡。
位置：一般分布在焊道投影中心线到融合线之间。
图10.气孔图11.夹渣图12.线状夹渣c、未焊透：定义：坡口面没有熔化，该位置没有金属填充物，此类缺陷称为未焊透。
未焊透分为根部未焊透和中间未焊透。
形状：一条直线（存在长度和宽度变化）边界整齐。
黑度：均匀黑色。
位置：在焊道投影中间位置。
d、未熔合：(图13)定义：坡口面未熔化，且有填充金属，此类缺陷称为未熔合缺陷。
射线评片技巧.
射线评片技巧目录(一)：气孔、夹渣、夹钨射线底片影像特点(二)：条形缺陷评片步骤与技巧、条形缺陷综合评级(三)：焊缝未熔合射线底片影像特点(四)：焊缝未焊透射线底片影像特点(五)：裂纹射线底片影像特点(一)：气孔、夹渣、夹钨射线底片影像特点按照JB/T4730-2005《承压设备无损检测》第2部分射线检测篇介绍，焊接接头中的缺陷按性质区分为裂纹、未熔合、未焊透、条形缺陷和圆形缺陷五类。
在《射线检测评片》栏目中将介绍该五类性质的缺陷成因、缺陷评片技巧、评级方法，分享在工作中遇见的射线检测案例。
本文介绍圆形缺陷（气孔、密集气孔、夹渣、夹钨）评片技巧和缺陷定量评级。
一、圆形缺陷的评片缺陷长宽之比小于等于3（L/N<=3），且非裂纹、未焊透和未熔合危害性缺陷。
对接接头焊缝常见的圆形缺陷包括圆形气孔、非金属夹渣、夹钨等性质缺陷。
圆形缺陷示意图1、气孔（1）气孔成因在《焊缝气孔形成机理及超声检测波形特性》文中详细介绍了焊缝气孔形成的原因。
气孔分为单个气孔和密集性气孔。
气孔降低了焊缝的金属致密性，降低焊接接头的强度、韧性等力学性能。
（2）气孔射线成像特点气孔内部充满气体，射线穿过气孔几乎不会形成材质衰减。
在射线底片上气孔呈暗色斑点，中心黑度较大。
单个气孔边缘较浅平滑过渡，轮廓规则较清晰，密集气孔成团状。
气孔大多是球形的，也可以有其它形状，气体的形状与焊接条件密切有关。
单个气孔缺陷密集性气孔2、非金属夹渣（1）夹渣成因焊缝夹渣形成原因主要有以下几点：•在焊接每层焊道层间清渣不干净；•焊接电流过小、焊接速度过快；•焊接操作过程不当；•母材坡口设计加工不当；•液态金属冷却速度过快等；第一条是焊缝产生夹渣的直接原因，第二到第五条原因是由于焊渣在液态金属中浮渣不及时而残留在焊缝中。
焊缝中存在非金属夹渣，当焊缝承受应力过程中在夹渣周围会形成裂纹扩展，裂纹发展到一定程度焊缝开裂。
夹渣严重降低了焊接件强度、韧性等力学性能。
焊缝射线照相底片的评判规律
焊缝射线照相底片的评判规律
一、探伤人员要评片，四项指标放在先*，底片标记齐又正，铅字压缝为废片。
二、评片开始第一件，先找四条熔合线，小口径管照椭圆，根部都在圈里面。
三、气孔形象最明显，中心浓黑边缘浅，夹渣属于非金属，杂乱无章有棱边。
四、咬边成线亦成点，似断似续常相见，这个缺陷最好定，位置就在熔合线。
五、未焊透是大缺陷，典型图象成直线，间隙太小钝边厚，投影部位靠中间。
六、内凹只在仰焊面，间隙太大是关键，内凹未透要分清，内凹透度成弧线。
七、未熔合它斜又扁，常规透照难发现，它的位置有规律，都在坡口与层间。
八、横裂纵裂都危险，横裂多数在表面，纵裂分布范围广，中间稍宽两端尖。
九、还有一种冷裂纹，热影响区常发现，冷裂具有延迟性，焊完两天再拍片。
十、有了裂纹很危险，斩草除根保安全，裂纹不论长和短，全部都是Ⅳ级片。
十一、未熔和也很危险，黑度有深亦有浅，一旦判定就是它，亦是全部Ⅳ级片。
十二、危害缺陷未焊透，Ⅱ级焊缝不能有，管线根据深和长，容器跟着条渣走**。
十三、夹渣评定莫着忙，分清圆形和条状，长宽相比3为界，大于3倍是条状。
十四、气孔危害并不大，标准对它很宽大，长径折点套厚度，中间厚度插入法。
十五、多种缺陷大会合，分门别类先评级，2类相加减去Ⅰ，3类相加减Ⅱ级。
十六、评片要想快又准，下拜焊工当先生，要问诀窍有哪些，焊接工艺和投影。
注：*四项指标系底片的黑度、灵敏度、清晰度、灰雾度必须符合标准的要求。
**指单面焊的管线焊缝和双面焊的容器焊缝内未焊透的判定标准。
【特种设备高级考试】射线底片图谱
87
88
89
90
91
92
93
94
95
八、伪缺陷
96
97
98
99
100
101
102
103
（感谢锅炉信息网锅炉论坛－dingf 朋友提供）
2
一、表面缺陷
3
4
5
6
7
8
9
10
11
12
13
14
二、气孔
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
三、加渣
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
四、加钨
63
五、未焊透
64
65
66
67
68
69
7071ຫໍສະໝຸດ 72六、未熔合73
74
75
七、裂纹
76
77
78
79
80
81
82
83
84
85
86

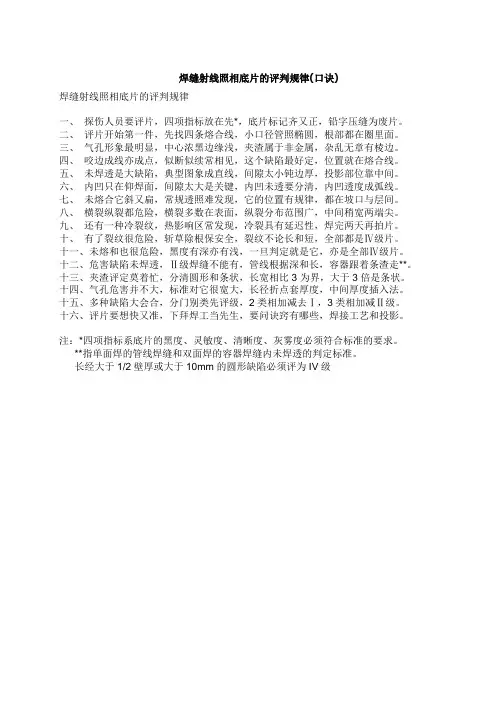

焊缝射线照相底片的评判规律
一、 探伤人员要评片，四项指标放在先*，底片标记齐又正，铅字压缝为废片。 二、 评片开始第一件，先找四条熔合线，小口径管照椭圆，根部都在圈里面。 三、 气孔形象最明显，中心浓黑边缘浅，夹渣属于非金属，杂乱无章有棱边。 四、 咬边成线亦成点，似断似续常相见，这个缺陷最好定，位置就在熔合线。 五、 未焊透是大缺陷，典型图象成直线，间隙太小钝边厚，投影部位*中间。 六、 内凹只在仰焊面，间隙太大是关键，内凹未透要分清，内凹透度成弧线。 七、 未熔合它斜又扁，常规透照难发现，它的位置有规律，都在坡口与层间。 八、 横裂纵裂都危险，横裂多数在表面，纵裂分布范围广，中间稍宽两端尖。 九、 还有一种冷裂纹，热影响区常发现，冷裂具有延迟性，焊完两天再拍片。 十、 有了裂纹很危险，斩草除根保安全，裂纹不论长和短，全部都是Ⅳ级片。 十一、 未熔和也很危险，黑度有深亦有浅，一旦判定就是它，亦是全部Ⅳ级片。 十二、 危害缺陷未焊透，Ⅱ级焊缝不能有，管线根据深和长，容器跟着条渣走**。 十三、 夹渣评定莫着忙，分清圆形和条状，长宽相比 3 为界，大于 3 倍是条状。 十四、 气孔危害并不大，标准对它很宽大，长径折点套厚度，中间厚度插入法。 十五、 多种缺陷大会合，分门别类先评级，2 类相加减去Ⅰ，3 类相加减Ⅱ级。 十六、 评片要想快又准，下拜焊工当先生，要问诀窍有哪些，焊接工艺和投影。 注：*四项指标系底片的黑度、灵敏度、清晰度、灰雾度必须符合标准的要求。 **指单面焊的管线焊缝和双面焊的容器焊缝内未焊透的判定标准。
焊缝射线照相底片的评判规律
焊缝射线照相底片的评判规律(口诀)焊缝射线照相底片的评判规律一、探伤人员要评片，四项指标放在先*，底片标记齐又正，铅字压缝为废片。
二、评片开始第一件，先找四条熔合线，小口径管照椭圆，根部都在圈里面。
三、气孔形象最明显，中心浓黑边缘浅，夹渣属于非金属，杂乱无章有棱边。
四、咬边成线亦成点，似断似续常相见，这个缺陷最好定，位置就在熔合线。
五、未焊透是大缺陷，典型图象成直线，间隙太小钝边厚，投影部位靠中间。
六、内凹只在仰焊面，间隙太大是关键，内凹未透要分清，内凹透度成弧线。
七、未熔合它斜又扁，常规透照难发现，它的位置有规律，都在坡口与层间。
八、横裂纵裂都危险，横裂多数在表面，纵裂分布范围广，中间稍宽两端尖。
九、还有一种冷裂纹，热影响区常发现，冷裂具有延迟性，焊完两天再拍片。
十、有了裂纹很危险，斩草除根保安全，裂纹不论长和短，全部都是Ⅳ级片。
十一、未熔和也很危险，黑度有深亦有浅，一旦判定就是它，亦是全部Ⅳ级片。
十二、危害缺陷未焊透，Ⅱ级焊缝不能有，管线根据深和长，容器跟着条渣走**。
十三、夹渣评定莫着忙，分清圆形和条状，长宽相比3为界，大于3倍是条状。
十四、气孔危害并不大，标准对它很宽大，长径折点套厚度，中间厚度插入法。
十五、多种缺陷大会合，分门别类先评级，2类相加减去Ⅰ，3类相加减Ⅱ级。
十六、评片要想快又准，下拜焊工当先生，要问诀窍有哪些，焊接工艺和投影。
注：*四项指标系底片的黑度、灵敏度、清晰度、灰雾度必须符合标准的要求。
**指单面焊的管线焊缝和双面焊的容器焊缝内未焊透的判定标准。
