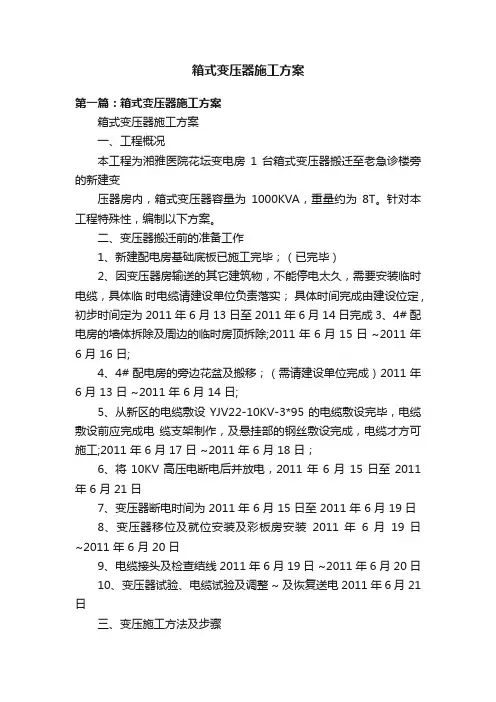

箱式变压器施工方案

一、工程概况

本工程为湘雅医院花坛变电房 1 台箱式变压器搬迁至老急诊楼旁的新建变

压器房内,箱式变压器容量为1000KV A,重量约为8T。针对本工程特殊性,编制以下方案。

二、变压器搬迁前的准备工作

1、新建配电房基础底板已施工完毕;(已完毕)

2、因变压器房输送的其它建筑物,不能停电太久,需要安装临时电缆,具体临时电缆请建设单位负责落实;具体时间完成由建设位定, 初步时间定为2011 年 6 月13 日至2011 年 6 月14 日完成

3、4# 配电房的墙体拆除及周边的临时房顶拆除; 2011 年6 月15 日~2011 年6 月16 日;

4、4# 配电房的旁边花盆及搬移;(需请建设单位完成)2011 年6 月13 日~2011 年6 月14 日;

5、从新区的电缆敷设YJV22-10KV-3*95 的电缆敷设完毕,电缆敷设前应完成电缆支架制作,及悬挂部的钢丝敷设完成,电缆才方可施工;2011 年 6 月17 日~2011 年 6 月18 日;

6、将10KV 高压电断电后并放电,2011 年6 月15 日至2011 年6 月21 日

7、变压器断电时间为2011 年6 月15 日至2011 年6 月19 日

8、变压器移位及就位安装及彩板房安装2011 年6 月19 日~2011 年6 月20 日

9、电缆接头及检查结线2011 年6 月19 日~2011 年6 月20 日

10、变压器试验、电缆试验及调整~ 及恢复送电2011 年6 月21 日

三、变压施工方法及步骤

新增变压房基础施工——电缆敷设——拆除老配电房侧墙——配电房的花木搬移——移出变压器——变压就位——彩钢板房安装——电缆接线——电气调试——变压器送电检查——变压器送电。

施工方法

首先将变压器基础浇灌完毕后达到养护基础方可安装变压器,拆除老配电房后侧墙后,先将1OKV 电配断电并将电缆拆除后,用磨光机磨除与基础槽钢连接部分的螺栓及焊点;再用4 个10T 千斤顶将整个变压顶起,在顶的过程中注意变压器的平衡,以免倾斜,顶起后放设我方再制作好的渡轮,慢慢先外移动,移到马路旁时,再采用25T 汽车吊,吊至汽车上运输,运输时必须用钢丝绳固定牢固,并应行车平稳,尽量减少需动;先将变压器槽钢基础安装在预埋件上,注意找平找正,槽钢基础与埋件上焊接牢固,焊接部分打掉药皮后并涂刷防腐油漆。吊装变压器直接就位在基础上,利用千斤顶进行找平找正。

变压器就位在进行安装彩板房,彩板房的尺寸为6m*7m,彩板房为二层,为了变压器房更好的隔热,采用双屋顶,先用彩钢板做平项,再用石棉瓦再做一屋顶,屋顶坡度同原建筑物。

变压器工作零线与中心点接地线,应分别敷设,工作零线用对绝缘导线,变压器中心点的接地回路中,靠近变压器处,宜做一个可拆卸的连接点,接地必须牢固。接也电阻不能大于4Ω。

四、变压安装注意事项:

1、变压门应加锁。未经单位许可,闲杂人员不得入内

2、在拆除过程中应对变压器做好成品保护,对变压器的高低压瓷套管及环氧树脂铸铁,

应有防砸及防碰措施;

3、变压器身要保持清洁干净,油漆面有碰撞损伤,干式变压器就位后,要采取保护措施,

4、在变压器上方做业时,操作人员不得蹬踩变压器,并带工具袋,以防工具材料掉下砸坏、砸伤变压器。
