fisher6200用 475HART协议调试方法Word版

HART协议是由Rosemount公司开发的一套通讯标准，协议采用标准的Bell202移频键控信号，以1200/2200波特率的正弦信号叠加在4-20mA直流信号上进行通讯。它可使模拟信号和数字信号同时进行双向通讯而不互相干扰。

手操器和模拟信号发生器并联接入定位器的输入端。

DVC6200 调试步骤详解

一、DVC6200 与475 通讯器阀门校检调试步骤

二、定位器反馈调试使用说明

三、DVC 自行程校检按钮激活

四、DVC 整定设定

五、DVC6200 与475 通讯器阀门引导设置校检调试步骤

六、DVC6200 的模拟输出激活方法

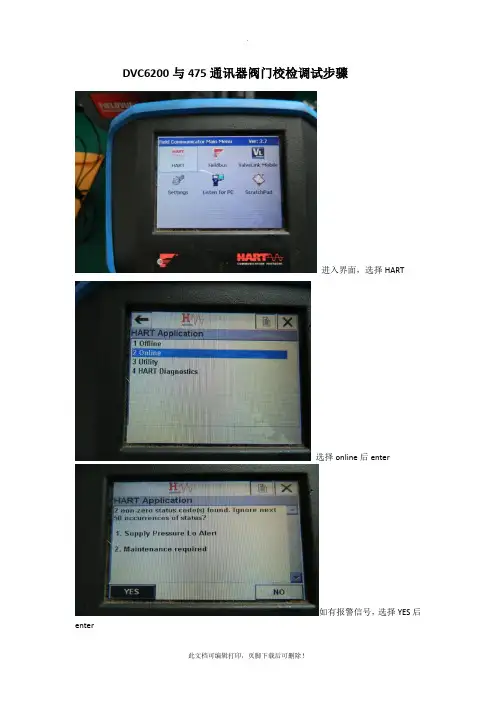

一、DVC6200 与475 通讯器阀门校检调试步骤

1、进入界面，选择HART

2、选择online 后enter（确认键）

3、3、如有报警信号，选择YES 后enter（确认键）

4、online 下拉菜单选择configure（组态）后按enter（确认键）

5、选择calibration（校检）菜单后按enter（确认键）

6、选择auto calibration

7、警告菜单选择out of service

8、选择CONTINUE 后enter（确认键）选择travel control 9、阀门自动校验无须操作，只需等待直到下图界面

10、自动校验完成 OK 键确认 11、选择OK

12、修改成为 in service 状态，校检完成。

供气压力

执行机构

开关位

二、定位器反馈调试使用说明

1、在configure（组态）菜单选择manual setup

2、选择模式保护将in service 改为OUT OF service

3、选择改变仪表模式

4、选择out of service。Enter（确认键）后返回

5、温馨提醒选择OK

6、在manual setup 中选择outputs 用来设定定位器反馈

7、选择output terminal 8、选择output terminal

9、选择enable 后 enter（确认键） 10、一定要选择send 发送后完成反馈使用设置。

记得将阀门改回in service 状态。

三、DVC 自行程校检按钮激活

激活前必须将阀门设置成out of service 状态，参考定位器反馈调试说明设置成为

out of service。

1、在manual setup 菜单下选择instrument

2、选择terminal box

3、选择calibration button 按右键

4、选择autocal 后enter（确认键）

5、选择send 发送完成接线盒自行程校检按钮设置。

四、DVC 整定设定

Dvc 整定设定主要用来调节定位器输出，阀门动作快慢，改善偏差。同样是

在 manual setup 菜单下进行设定。 1、选择tuning

2、选择travel tuning

3、选择travel tuning set

4、通过上下键选择从C –M 阀门动作速度增快。

5、行程整定设置完成后务必点击send 发送。（此步完成后

选择合适整定后确认阀门整定设置完成，记得所有设定后，阀门一定要设置成 In service 状态。）

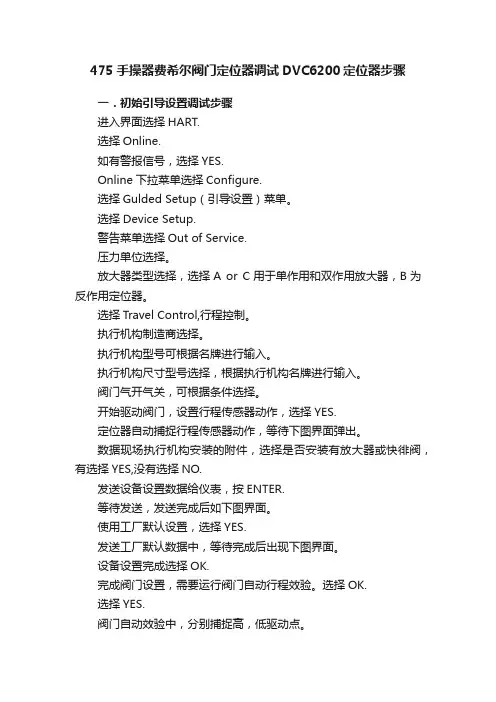

五、DVC6200 与475 通讯器阀门引导设置校检调试步骤

1、进入界面，选择HART

2、选择online 后enter（确认键）

3、如有报警信号，选择YES 后enter（确认键）

4、online 下拉菜单选择configure（组态）

后按enter（确认键）

5、选择guided setup（引导设置）菜单后按

6、选择device setup

enter（确认键）

7、警告菜单选择out of service 8、压力单位选择可任意，选择PSI

9、放大器类型，选择A OR C 用于单作用和 10、选择travel control

双作用放大器，B 为反作用定位器。

11、执行器制造厂商选择fishe 12、执行器的型号更具执行器名牌选择。

13、执行器尺寸型号选择根据执行器名牌 14、失电阀门开或者关，据条件选择

进行输入

15、选择YES 16、定位器自动捕行程传感器方向。等待下图界面弹出

17、是否含有快排和气体流量放大器， 18、发送设备设置数据给仪表，按enter（确认键）没有选择NO。否则YES

19、等待发送，发送完成后如下图界面 20、使用工厂默认设置选择YES

21、发送工厂默认数据中，等待完成后出 22、设备设置完成选OK,按Enter（确认键）

现下图界面

23、运行阀门行程校验，选择OK 后enter（确认键） 24、选择yes

25、阀门自动校验中

26、阀门校检完成ok 后按enter（确认键） 27、选择OK

28、校验完成后恢复到in service 状态。

阀门自动校验步骤完成

六、DVC6200的模拟输出激活方法

要激活DVC6200 的自动校验按钮，首先将475 手操器连接到定位器上，按附件中菜单树上的标示，找到

然后进入1 Calibration Button中，选择Autocal 选项并确认,然后点击“send”键发送就行。上午说的激活DVC6200 的4—20mA 输出的操作，最后也要点击“send”键发送才行。要激活DVC6200 的4—20mA输出，首先将475 手操器连接到定位器上，按附件中菜单树上的标示，找到

然后进入1 Output Teminal Enable中，选择Enable 选项并确认就行，至于 2 Function和3 FailSignal 也可以按自己的需要进行组态。
