共用电视天线系统安装工艺样本

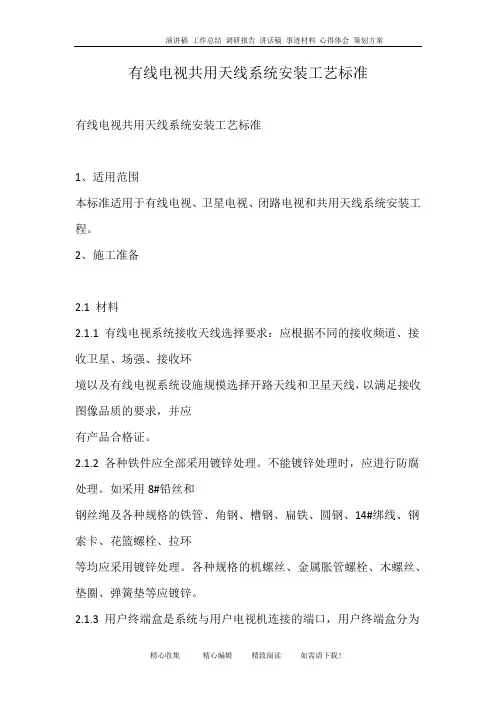

有线电视共用天线系统安装工艺标准
有线电视共用天线系统安装工艺标准有线电视共用天线系统安装工艺标准1、适用范围本标准适用于有线电视、卫星电视、闭路电视和共用天线系统安装工程。
2、施工准备2.1 材料2.1.1 有线电视系统接收天线选择要求：应根据不同的接收频道、接收卫星、场强、接收环境以及有线电视系统设施规模选择开路天线和卫星天线，以满足接收图像品质的要求，并应有产品合格证。
2.1.2 各种铁件应全部采用镀锌处理。
不能镀锌处理时，应进行防腐处理。
如采用8#铅丝和钢丝绳及各种规格的铁管、角钢、槽钢、扁铁、圆钢、14#绑线、钢索卡、花篮螺栓、拉环等均应采用镀锌处理。
各种规格的机螺丝、金属胀管螺栓、木螺丝、垫圈、弹簧垫等应镀锌。
2.1.3 用户终端盒是系统与用户电视机连接的端口，用户终端盒分为明装和暗装，暗装盒分塑料盒和铁盒两种。
用户终端面板插座分单孔和双孔，插座插孔阻抗为75Ω，并应有产品合格证。
2.1.4 电视电缆应采用屏蔽性能较好的物理高发泡聚乙烯绝缘电缆，它由同轴的内外导体组成，特性阻抗为75Ω，并应有产品合格证。
对于现场环境有干扰的，可选用双屏蔽电缆；对于需要现场架空的电缆，可选用自承式电视电缆，室外电缆应采用黑色护套电缆。
2.1.5 分支、分配器等无源器件：按照设计要求选择不同规格的器件，并应有产品合格证。
2.1.6 根据设计要求，选择相应型号及性能的天线放大器、混合器、分波器、干线放大器、分支干线放大器、延长放大器、分配放大器、机柜、机箱、高频头(LNB)、接收机、调制器、解调器、净化电源等设备。
应检查器材、设备外观是否完整无损，配件是否齐全，然后进行电气测试，检查器件、设备是否工作正常，产品说明书和技术资料齐全，并应有产品合格证（进口产品应提供商检证明材料）。
2.1.7 其他材料：焊条、防水弯头、焊锡、焊剂、接插件、绝缘子、天线基础预埋螺栓、避雷器等等。
2.2 机具设备2.2.1 测量仪器：场强仪、测试天线、万用表、兆欧表、监视器、指南针、量角仪、铅锤等。
通信施工作业指导书-06 有线电视共用天线系统安装
有线电视共用天线系统安装版本 2.0页码 2 of 15发行日期2015.07.25 生效日期2015.07.24 复审日期1编制目的1.1指导有线电视共用天线系统的安装、调试2适用范围2.1适用于一般工业与民用建筑电气安装工程有线电视共用天线系统安装、调试及验收3引用的标准及编制依据3.1GY5073-2005《有线电视网络工程施工及验收规范》3.2GB 50343-2012《建筑物电子信息系统防雷技术规范》3.3JGJ 242-2011《住宅建筑电气设计规范》3.4GB50174-2008《电子信息系统机房设计规范》3.503X401-2《有线电视系统》图集3.609X700《智能建筑弱电工程设计与施工》图集4施工准备4.1材料准备：4.1.1有线电视系统接收天线选择要求：应根据不同的接收频道、接收卫星、场强、接收环境以及有线电视系统设施规模选择开路天线和卫星天线，以满足接收图像品质的要求，并应有产品合格证。
4.1.2各种铁件应全部采用镀锌处理。
不能镀锌处理时，应进行防腐处理。
如采用 8#铅丝和钢丝绳及各种规格的铁管、角钢、槽钢、扁铁、圆钢、 14#绑线、钢索卡、花篮螺栓、拉环等均应采用镀锌处理。
各种规格的机螺丝、金属胀管螺栓、木螺丝、垫圈、弹簧垫等应镀锌。
4.1.3用户终端盒是系统与用户电视机连接的端口，用户终端盒分为明装和暗装，暗装盒塑料盒和铁盒两种。
用户终端面板插座分单孔和双孔，插座插孔阻抗为 75Ω，并应有产品合格证。
4.1.4电视电缆应采用屏蔽性能较好的物理高发泡聚乙烯绝缘电缆，它由同轴的内外导体组成，特性阻抗为 75Ω，并应有产品合格证。
对于现场环境有干扰的，可选用双屏蔽电缆；对于需要现场架空的电缆，可选用自承式电视电缆，室外电缆应采用黑色护套电缆。
4.1.5分支、分配器等无源器件：按照设计要求选择不同规格的器件，并应有产品合格证。
4.1.6根据设计要求，选择相应型号及性能的天线放大器、混合器、分波器、干线放大器、分支干线放大器、延长放大器、分配放大器、机柜、机箱、高频头 (LNB)、接收机、调制器、解调器、净化电源等设备。
共用天线电视系统的安装
如果设备是安装在 机箱里，首先按系 统图将各设备安装 在前端箱板芯上， 并用同轴电缆和F 型插头正确连接各 设备
02 STE
P
01 STE
P
首先要按系统设计图的要求， 将组成前端设备的放大器、混 合器、频道变换器等组装在机 柜内。机柜要装在槽钢基础上， 并用螺栓加防松垫圈固定，台 式机柜可直接放置在机房地面 上
OPTION
02
暗装用户终端需在装修时 把 86 底 盒 预 先 安 装 在 墙 壁里
OPTION
03
OPTION
04
明装用户终端包括明装盒和面 板两部分。明装盒使用膨胀管 和螺钉固定在墙上，然后把面 板固定在明装盒上
电缆与面板连接时 注意不要短路
4.用户终端安装
谢谢
《广电网络工程综合实训》 课程
共用天线电视系统的安装
目 录
01
2.02的安装
用户终端安装
1.机房设备安装
成功
然后将有设备的 机箱板芯装进箱 体内，连接由天 线引来的同轴电 缆和传输干线
04 STE
P
03 STE
P 用同轴电缆和F 型插头按系统图 连接各设备，将 220 V 电 源 引 至 稳压电源供各设 备使用
野外型放大器应采用密 封橡皮垫圈防雨密封， 插接件要有良好的防水 抗腐蚀性能，最外面采 用橡皮套防水
03
不具备防水条件的 放大器要安装在防 水箱内
要标明电缆的走向 及信号输入 / 输出电 平，以便维修检查
05
04
共用箱内除放一只延长放 大器外，还需装有磁闸盒 （装电源保险丝用），并 装有电源插座及分配器或 分支器
3.分支分配器的安装
明装
明装安装方法是按照部件的安装孔 位，用 6 mm 合金钻头打孔后，塞 进塑料膨胀管，再用木螺钉对准安 装孔加以紧固
电视天线系统安装
电视天线系统安装1 范围本工艺标准适用于建筑物内接收的共用电视天线、前端设备和机房设备、传输分配部分及用户终端安装工程。
2 施工准备2.1 材料要求：2.1.1 电视接收天线选择要求：应根据不同的接收频道，场强，接收环境以及共用天线电视系统的设施规模来选择天线，以满足接收电视机图像清晰，色彩鲜明的要求，并有产品合格证。
2.1.2 各种铁件应全部采用镀锌处理。
不能镀锌处理时，应进行防腐处理。
如采用8#铅丝和钢丝绳及各种规格的铁管、角钢、槽钢、扁铁、圆钢、14#绑线、钢索卡、花篮螺栓，拉环等均应采用镀锌处理。
各种规格的机螺丝、金属涨管螺栓、木螺丝、垫圈、弹簧垫等应镀锌。
2.1.3 用户盒（又称接线盒或终端盒）是系统与用户电视机联接的端口，用户盒分为明装和暗装，暗装盒又有塑料盒和铁盒两种，明装一般采用李中富2015年参照国家相关标准整理塑料盒，盒子不应有破损变形，插孔阻抗必须与电视机阻抗匹配，盒体与盖颜色一致，并有产品 合格证。
2.1.4 平行扁馈线2.1.5 同轴电缆馈线。
它是由同轴的内外导体组成，内导体为实芯导体，外导体为金属网，内外导体间垫以聚乙稀高频绝缘介质材料，最外面一层为聚氯乙稀保 护层。
2.1.6 分配器：通常有二分、三分、四分和六分等分配器，选择时，应按设计要求选用，并有产品合格证。
2.1.7 应根据设计要求，选择相应型号及性能的天线放大器、混合器、频道转换器、分支器、干线放大器、分支（分配）放大器，线路放大器、机箱、机柜等。
应检查仪器外观是否完整无损，机内部件是否齐全，然后进行通电试验，检查工作是否正常。
产品说明书和技术资料齐全，并有产品合格证。
2.1.8 其他材料：焊条、防水弯头、焊锡、焊剂、接插件、绝缘子等。
李中富2015年参照国家相关标准整理2.2 主要机具：2.2.1 手电钻、冲击钻、克丝钳、一字改锥、十字改锥、电工刀、尖嘴销、 扁口钳。
2.2.2 水平尺、线坠、大绳、高凳、工具袋等。
技术交底共用电视天线系统
3.5.1检查修理盒子口：
检查盒子口有不平整处，应及时检修平整。暗盒的外口应与墙面平齐；盒子标高应符合设计规范要求；明装盒应固定牢固。
3.5.2结线压接先将盒内电缆接头剪成100～150mm的长度，然后把25mm的电缆外绝缘层剥去，再把外导线铜网套如卷袖口一样翻卷10mm，留出3mm的绝缘台和12mm芯线，将线芯压在端子上。
2.1.4平行扁馈线（即300）
2.1.5同轴电缆馈线。它是由同轴的内外导体组成，内导体为实芯导体，外导体为金属网，内外导体间垫以聚乙稀高频绝缘介质材料，最外面一层为聚氯乙稀保护层。特性阻抗有50伲75伲。
2.1.6分配器：通常有二分、三分、四分和六分等分配器，选择时，应按设计要求选用，并有产品合格证。
3.2.1.3天线方向选择：
选择电平最强的天线方向。一般都是接收天线的最大接收方向对准电视发射塔。但是有时为了避开干扰源或者因为前方有遮挡物，可根据实际情况，使接收天线的最大接收方向稍调偏一些，甚至可以接收反射波。
3.2.2天线安装：
3.2.2.1天线基座的埋设：
天线基座（底座）应随土建结构施工，在做屋面板时，做好预埋螺栓或底板顶埋螺栓。预埋螺栓不应小于25 250mm；接地引下线圆钢直径不应小于8mm；连接用钢板厚度不应小于6mm；基座高度不应低于200mm；用水泥砂浆将基座平面、立面抹平齐。同时预埋好地锚，三点夹角在120°位置上，拉环采用直径8mm以上镀锌圆钢制成，底部与结构钢筋焊接，焊接长度为圆钢直径6倍，同时除掉焊药皮，并用水泥砂浆抹平整。
交
底
内
容
1范围
本工艺标准适用于建筑物内接收的共用电视天线、前端设备和机房设备、传输分配部分及用户终端安装工程。
2施工准备
共用电视天线系统安装工艺
3. 2.1.2天线髙度的选择：
天线距离地而或屋顶的高度不应小于一个波长。应考虑电波在传播过程中，不仅有反射，还 应考虑因空气媒介质的不平均性产生的折射现象，应适当调整水平位垃和高度，以接收信号质量 最佳为准。
b然后将有设备的机箱板芯装进箱体内，联接由天线引来的同轴电缆和传输F线。
a机柜稳装在槽钢基础上，并用螺栓加防松垫圈固左，台式机柜直截了当放置在机房地而上。b按设计图要求（出产厂有组装图），将放大器、混合器、频道变换器等组装在机柜内。
c用同轴电缆和F型插头按系统图联接各设备，将220V电源引至稳压电源供各设备使用。
3. 3. 2.2机箱安装
a第一按系统图（岀产厂的设备安装图）将各设备安装在前端箱板芯上，并用同轴电缆和F型插头正确连接各设备。
2.1.4平行扁馈线（即300Q扁馈线）构造简单，造价低廉，又容易与折合振子天线连接， 因而在甚高频段应用广泛。它适用于电视机与共用天线电视插座之间，并有产品合格证。
2.1.5同轴电缆馈线。它是由同轴的内外导体组成，内导体为实芯导体，外导体为金属网， 内外导体间垫以聚乙稀髙频绝缘介质材料，最不处一层为聚氯乙稀爱护层。特性阻抗有50Q：75Q;100Q三种，选用时应注意阻抗要求，并有产品合格证。
2.1.6分配器：通常有二分、三分、四分和六分等分配器，选择时，应按设计要求选用，并 有产品合格证。
2.1.7应依照设计要求，选择相应型号及性能的天线放大器、混合器、频道转换器、分支器、 干线放大器、分支（分配）放大器，线路放大器、机箱、机柜等。应检查仪器外观是否完整无损, 机内部件是否齐全，然后进行通电试验，检査工作是否正常。产品讲明书和技术资料齐全，并有 产品合格证。
有线电视共用天线系统安装工艺标准(Installation standard of CATV common antenna system)
有线电视共用天线系统安装工艺标准（Installation standard ofCATV common antenna system）Installation standard of CATV common antenna system1, scope of applicationThis standard applies to cable television, satellite TV, closed-circuit television and common antenna system installation works.2 、 construction preparation2.1 materialsThe selection of receiving antenna for 2.1.1 CATV system shall be based on different receiving channels, receiving satellites, field strength and receiving ringsAs well as cable TV system facilities, scale selection, open circuit antenna and satellite antenna, to meet the requirements of receiving image quality, andHave product qualification certificate.2.1.2 all kinds of iron parts should be galvanized. Corrosion treatment shall be carried out when galvanizing is not allowed. Such as the use of wire and 8#Steel wire rope and all kinds of iron pipes, angle iron, channel steel, flat iron, round steel, 14# tie wire, wire rope card,flower basket bolt, pull ringZinc plating shall be adopted for equal treatment. All kinds of machine screws, metal expanding bolts, wood screws, washers, spring mats and so on should be galvanized.The 2.1.3 user terminal box is the port that the system connects with the user television set, and the user terminal box is divided into the bright and the dark boxesPlastic box two. User terminal panel socket, single hole and double hole socket, socket impedance is 75, and should have productsCertificate。
共用电视天线系统安装工艺[详细]
![共用电视天线系统安装工艺[详细]](https://img.taocdn.com/s3/m/92b6f64df705cc175427091c.png)
c各频道天线按上述做法组装在天线杆上适当部位;原则上二副天线的高频道天线在上边,低频道天线在下边,三副以上时高频道天线在横担上,低频道天线在天线杆上,层与层间的距离要大于1/2λ.
3.5.3固定盒盖
一般用户盒插孔的阻抗为75Ω(也有300Ω),彩色电视机其天线输入插孔阻抗为75Ω,同时可配CT-75型插头及SYKV-75-5L型白色同轴电缆见图3-76与图3-77所示.把固定好导线的面板(即盒盖)固定在暗装盒的两个固定点处,同时调整好面板再固定牢固.
3.6电缆明线敷设与暗线敷设
2.1.6分配器:通常有二分、三分、四分和六分等分配器,选择时,应按设计要求选用,并有产品合格证.
2.1.7应根据设计要求,选择相应型号及性能的天线放大器、混合器、频道转换器、分支器、干线放大器、分支(分配)放大器,线路放大器、机箱、机柜等.应检查仪器外观是否完整无损,机内部件是否齐全,然后进行通电试验,检查工作是否正常.产品说明书和技术资料齐全,并有产品合格证.
b暗装时:根据设计的规定,在传输中途设中继放大站,用电缆并或专门砌成空心碑,里面可以放置一只干线放大器及配电板.井或碑应注意防潮,上面标明电缆的走向及信号输入、输出电平,以便维修检查.
c线路放大器及干线放大器有的是自带电源,有的本身不带电源,而是由前端设备共用箱内的稳压电源通过电缆馈送的.应根据具体情况将电源接好.
2.1.4平行扁馈线(即300Ω扁馈线)构造简单,造价低廉,又容易与折合振子天线连接,因而在甚高频段应用广泛.它适用于电视机与共用天线电视插座之间,并有产品合格证.
2.1.5同轴电缆馈线.它是由同轴的内外导体组成,内导体为实芯导体,外导体为金属网,内外导体间垫以聚乙稀高频绝缘介质材料,最外面一层为聚氯乙稀保护层.特性阻抗有50Ω;75Ω;100Ω三种,选用时应注意阻抗要求,并有产品合格证.
天线安装施工方案通用版
天线安装施工方案通用版一、方案介绍电视天线的安装工作是电视接收防护系统的重要组成部分，它是将电视信号转换为电视图像的关键设备，保证用户能够正常收看电视节目。
本方案旨在为安装施工人员提供一套通用的天线安装方案，以确保天线安装的质量和效果。
二、施工前准备1.施工设备：（1）爬梯：根据实际需要选择适当高度的爬梯，确保安全稳固；（2）工具箱：包含必要的工具，如扳手、螺丝刀、钳子等；（3）测量工具：包括尺子、量角器等。
2.施工材料：（1）天线：根据用户需求选择合适的天线类型和规格；（2）天线支架：根据天线类型和安装环境选择适当的支架；（3）电缆：选择合适规格和长度的电缆；（4）固定件：如螺丝、扣具等；（5）接地线：选择适当规格和长度的接地线。
3.施工准备：（1）了解用户需求，确定天线安装位置；（2）检查安装环境，确认是否需要进行区域勘察和测量；（3）清理安装环境，确保安装位置平整、无杂物。
三、施工步骤1.安装支架：（1）使用测量工具测量安装位置，确保支架安装居中、垂直；（2）使用螺丝和固定件将支架固定在安装位置上；（3）确保支架稳固牢固，无松动。
2.安装天线：（1）根据天线类型和规格选择合适的安装方式；（2）根据天线安装指导书或说明书，将天线固定在支架上；（3）调整天线角度和方向，使天线朝向信号源，一般为电视发射塔。
3.安装电缆：（1）根据用户需求和安装环境选择合适的电缆规格和长度；（2）使用扳手或钳子，将电缆连接到天线上；（3）沿着墙壁或屋顶将电缆引出，通过穿线孔进入室内。
4.接地处理：（1）选择合适的接地点，一般选择室外接地；（2）使用测量工具测量接地线的长度，确保合适；（3）将接地线连接到天线和接地点，确保接地线连接牢固。
5.系统调试：（1）将电缆连接到电视机或信号接收器上；（2）打开电视机或信号接收器，调整信号源和校正信号；（3）观察信号强度和画面质量，调整方向和角度，直至达到最佳效果。
四、施工注意事项1.安全第一，施工人员需佩戴安全帽、安全带等个人防护装备，并确保工作环境安全。
【施工工艺】共用电视天线系统安装【施工技术交底】
共用电视天线系统安装1 范围本工艺标准适用于建筑物内接收的共用电视天线、前端设备和机房设备、传输分配部分及用户终端安装工程。
2 施工准备2.1 材料要求：2.1.1 电视接收天线选择要求：应根据不同的接收频道，场强，接收环境以及共用天线电视系统的设施规模来选择天线，以满足接收电视机图像清晰，色彩鲜明的要求，并有产品合格证。
2.1.2 各种铁件应全部采用镀锌处理。
不能镀锌处理时，应进行防腐处理。
如采用8#铅丝和钢丝绳及各种规格的铁管、角钢、槽钢、扁铁、圆钢、14#绑线、钢索卡、花篮螺栓，拉环等均应采用镀锌处理。
各种规格的机螺丝、金属涨管螺栓、木螺丝、垫圈、弹簧垫等应镀锌。
2.1.3 用户盒（又称接线盒或终端盒）是系统与用户电视机联接的端口，用户盒分为明装和暗装，暗装盒又有塑料盒和铁盒两种，明装一般采用塑料盒，盒子不应有破损变形，插孔阻抗必须与电视机阻抗匹配，盒体与盖颜色一致，并有产品合格证。
2.1.4 平行扁馈线（即300Ω扁馈线）构造简单，造价低廉，又容易与折合振子天线连接，因而在甚高频段应用广泛。
它适用于电视机与共用天线电视插座之间，并有产品合格证。
2.1.5 同轴电缆馈线。
它是由同轴的内外导体组成，内导体为实芯导体，外导体为金属网，内外导体间垫以聚乙稀高频绝缘介质材料，最外面一层为聚氯乙稀保护层。
特性阻抗有50Ω；75Ω；100Ω三种，选用时应注意阻抗要求，并有产品合格证。
2.1.6 分配器：通常有二分、三分、四分和六分等分配器，选择时，应按设计要求选用，并有产品合格证。
2.1.7 应根据设计要求，选择相应型号及性能的天线放大器、混合器、频道转换器、分支器、干线放大器、分支（分配）放大器，线路放大器、机箱、机柜等。
应检查仪器外观是否完整无损，机内部件是否齐全，然后进行通电试验，检查工作是否正常。
产品说明书和技术资料齐全，并有产品合格证。
2.1.8 其他材料：焊条、防水弯头、焊锡、焊剂、接插件、绝缘子等。
天线安装施工方案模板要求
一、工程概况1. 项目名称：______天线安装工程2. 施工地点：______3. 施工单位：______4. 施工期限：______至______二、施工准备1. 材料准备（1）天线：根据接收频道、场强、接收环境等因素选择合适的天线，确保图像清晰、色彩鲜明。
（2）铁件：全部采用镀锌处理，不能镀锌处理的应进行防腐处理。
（3）用户盒：明装和暗装用户盒，插孔阻抗与电视机阻抗匹配，盒体与盖颜色一致，并有产品合格证。
（4）平行扁馈线：适用于电视机与共用天线电视插座之间，并有产品合格证。
（5）同轴电缆馈线：由同轴的内外导体组成，内导体为实芯导体。
2. 工具准备（1）扳手、螺丝刀、剪刀等基本工具；（2）天线安装专用工具；（3）水平尺、卷尺、测距仪等测量工具。
3. 人员准备（1）项目经理1名，负责整体施工进度、质量、安全等；（2）施工员2名，负责现场施工、协调；（3）电工2名，负责线路安装、调试；（4）辅助工若干名，负责材料搬运、清理等。
三、施工工艺1. 天线安装（1）根据现场实际情况，选择合适的天线位置，确保天线接收效果最佳；（2）将天线与支架连接，固定牢固；（3）调整天线方向，使天线指向信号源。
2. 线路敷设（1）按照设计图纸，确定线路走向；（2）使用水平尺、卷尺等工具，确保线路水平、垂直；（3）将同轴电缆馈线连接到天线和用户盒，确保连接牢固。
3. 用户盒安装（1）根据现场实际情况，选择合适的位置安装用户盒；（2）将用户盒与同轴电缆馈线连接，确保连接牢固；（3）检查用户盒是否安装到位，是否与电视机阻抗匹配。
4. 调试（1）打开电视机，调整天线方向，使图像清晰、色彩鲜明；（2）检查线路连接是否牢固，确保信号传输稳定。
四、质量要求1. 天线安装位置、方向符合设计要求；2. 线路敷设水平、垂直，连接牢固；3. 用户盒安装到位，与电视机阻抗匹配；4. 信号传输稳定，图像清晰、色彩鲜明。
五、安全注意事项1. 施工过程中，注意高空作业安全，确保人员安全；2. 使用工具时，注意操作规范，避免意外伤害；3. 施工现场保持整洁，确保施工环境安全。
020共用电视天线系统安装工艺
共用电视天线系统安装1 范围本工艺标准适用于建筑物内接收的共用电视天线、前端设备和机房设备、传输分配部分及用户终端安装工程。
2 施工准备2.1 材料要求：2.1.1 电视接收天线选择要求：应根据不同的接收频道，场强，接收环境以及共用天线电视系统的设施规模来选择天线，以满足接收电视机图像清晰，色彩鲜明的要求，并有产品合格证。
2.1.2 各种铁件应全部采用镀锌处理。
不能镀锌处理时，应进行防腐处理。
如采用8#铅丝和钢丝绳及各种规格的铁管、角钢、槽钢、扁铁、圆钢、14#绑线、钢索卡、花篮螺栓，拉环等均应采用镀锌处理。
各种规格的机螺丝、金属涨管螺栓、木螺丝、垫圈、弹簧垫等应镀锌。
2.1.3 用户盒（又称接线盒或终端盒）是系统与用户电视机联接的端口，用户盒分为明装和暗装，暗装盒又有塑料盒和铁盒两种，明装一般采用塑料盒，盒子不应有破损变形，插孔阻抗必须与电视机阻抗匹配，盒体与盖颜色一致，并有产品合格证。
2.1.4 平行扁馈线（即300Ω扁馈线）构造简单，造价低廉，又容易与折合振子天线连接，因而在甚高频段应用广泛。
它适用于电视机与共用天线电视插座之间，并有产品合格证。
2.1.5 同轴电缆馈线。
它是由同轴的内外导体组成，内导体为实芯导体，外导体为金属网，内外导体间垫以聚乙稀高频绝缘介质材料，最外面一层为聚氯乙稀保护层。
特性阻抗有50Ω；75Ω；100Ω三种，选用时应注意阻抗要求，并有产品合格证。
2.1.6 分配器：通常有二分、三分、四分和六分等分配器，选择时，应按设计要求选用，并有产品合格证。
2.1.7 应根据设计要求，选择相应型号及性能的天线放大器、混合器、频道转换器、分支器、干线放大器、分支（分配）放大器，线路放大器、机箱、机柜等。
应检查仪器外观是否完整无损，机内部件是否齐全，然后进行通电试验，检查工作是否正常。
产品说明书和技术资料齐全，并有产品合格证。
2.1.8 其他材料：焊条、防水弯头、焊锡、焊剂、接插件、绝缘子等。
共享天线电视系统施工安装
共享天线电视系统施工安装共享天线电视系统，包括当地UIIF、VIIF和FM调频广播、开路电UIIF、VIIF和FM频道电视节目频道的分配，和卫星电视节目经调制后的分配网络。
⑴需提供的样品各类同轴电缆连接头；功分器/混合器；分配/分支器；出口；光缆插头；终端电阻输。
⑵主要施工方法1）天线安装：天线安装是保证天线性能及稳定性的重要环节。
它包括天线本身主副面及溃源的安装和整个天线在支撑架上的安装，天线安装的顺序是：支撑架安装→天线抛物面及溃源组装→支撑架与天线组装→高频头安装→配置引下线。
2）基座及支撑架安装天线基座（底座）随土建用水泥吵浆抹平整。
平台高300～500mm，平台顶面各边长大于底座边长100mm为宜。
基座内预埋L形螺栓或打膨胀螺栓固定。
结构施工，在做钢制成，底部与结构钢筋焊接，焊接长度为圆钢直径6倍，同时除掉屋面板时，做好预埋螺栓。
预埋螺栓不应小于Φ25×250mm；接地引下线圆钢直径不应小于Φ8mm；连接用钢板厚度不应小于6mm；用水泥吵浆将基座平面、立面抹平齐。
同时预埋好地锚，三点夹角在120°位置上，拉环采用直径Φ8mm 以上镀锌圆焊药皮，并支撑架一般由生产厂家配套供应。
3）天线组装天线组装时把主反射面，付反射面、溃源三者的同轴度及纵向的相对尺寸限制在一定的装配公差范围内。
天线组装应在支撑架附近的平面上进行，分块组拼。
凡在天线中所用的连接螺栓必须牢固，并逐个认真检查，防止漏紧固和滑扣现象。
副面调整在天线朝天（900）状态下进行。
调整时应把调节部分得螺栓全部松开，在自然状态下调整到预调的位置，不能依靠人力或机械硬拉或撞击进行调整，天线组装完成后对面板进行喷漆。
如果出厂时已喷过漆，在组装时损坏的漆面及时补刷普通白漆。
注意：组装时反射面不应有任何碰伤，不应让灰尘、水等进入溃源内部。
安装中在天线的某一处避免集中负荷冲击。
更不能使天线表面出现凹凸不平现象。
4）高频头安装高频头安装在抛物面天线的焦点。
共用电视天线系统安装分项工程施工技术(工艺、质量)
审批人（项目专业技术负责人） 交底人（项目专业工长或质检员） 接受人（施工班组长） 共用电视天线系统安装分项工程施工技术（工艺、质量）交底卡审批人（项目专业技术负责人） 交底人（项目专业工长或质检员） 接受人（施工班组长） 共用电视天线系统安装分项工程施工技术（工艺、质量）交底卡审批人（项目专业技术负责人） 交底人（项目专业工长或质检员） 接受人（施工班组长） 共用电视天线系统安装分项工程施工技术（工艺、质量）交底卡审批人（项目专业技术负责人） 交底人（项目专业工长或质检员） 接受人（施工班组长） 共用电视天线系统安装分项工程施工技术（工艺、质量）交底卡审批人（项目专业技术负责人） 交底人（项目专业工长或质检员） 接受人（施工班组长） 共用电视天线系统安装分项工程施工技术（工艺、质量）交底卡审批人（项目专业技术负责人） 交底人（项目专业工长或质检员） 接受人（施工班组长） 共用电视天线系统安装分项工程施工技术（工艺、质量）交底卡审批人（项目专业技术负责人） 交底人（项目专业工长或质检员） 接受人（施工班组长） 共用电视天线系统安装分项工程施工技术（工艺、质量）交底卡审批人（项目专业技术负责人） 交底人（项目专业工长或质检员） 接受人（施工班组长） 共用电视天线系统安装分项工程施工技术（工艺、质量）交底卡审批人（项目专业技术负责人） 交底人（项目专业工长或质检员） 接受人（施工班组长） 共用电视天线系统安装分项工程施工技术（工艺、质量）交底卡审批人（项目专业技术负责人） 交底人（项目专业工长或质检员） 接受人（施工班组长） 共用电视天线系统安装分项工程施工技术（工艺、质量）交底卡审批人（项目专业技术负责人） 交底人（项目专业工长或质检员） 接受人（施工班组长） 共用电视天线系统安装分项工程施工技术（工艺、质量）交底卡审批人（项目专业技术负责人） 交底人（项目专业工长或质检员） 接受人（施工班组长） 共用电视天线系统安装分项工程施工技术（工艺、质量）交底卡。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
共用电视天线系统安装1 范围本工艺标准适用于建筑物内接收的共用电视天线、前端设备和机房设备、传输分配部分及用户终端安装工程。
2 施工准备2.1 材料要求:2.1.1 电视接收天线选择要求: 应根据不同的接收频道, 场强, 接收环境以及共用天线电视系统的设施规模来选择天线, 以满足接收电视机图像清晰, 色彩鲜明的要求, 并有产品合格证。
2.1.2 各种铁件应全部采用镀锌处理。
不能镀锌处理时, 应进行防腐处理。
如采用8#铅丝和钢丝绳及各种规格的铁管、角钢、槽钢、扁铁、圆钢、 14#绑线、钢索卡、花篮螺栓, 拉环等均应采用镀锌处理。
各种规格的机螺丝、金属涨管螺栓、木螺丝、垫圈、弹簧垫等应镀锌。
2.1.3 用户盒( 又称接线盒或终端盒) 是系统与用户电视机联接的端口, 用户盒分为明装和暗装, 暗装盒又有塑料盒和铁盒两种, 明装一般采用塑料盒, 盒子不应有破损变形, 插孔阻抗必须与电视机阻抗匹配, 盒体与盖颜色一致, 并有产品合格证。
2.1.4 平行扁馈线( 即300Ω扁馈线) 构造简单, 造价低廉, 又容易与折合振子天线连接, 因而在甚高频段应用广泛。
它适用于电视机与共用天线电视插座之间, 并有产品合格证。
2.1.5 同轴电缆馈线。
它是由同轴的内外导体组成, 内导体为实芯导体, 外导体为金属网, 内外导体间垫以聚乙稀高频绝缘介质材料, 最外面一层为聚氯乙稀保护层。
特性阻抗有50Ω; 75Ω; 100Ω三种, 选用时应注意阻抗要求, 并有产品合格证。
2.1.6 分配器: 一般有二分、三分、四分和六分等分配器, 选择时, 应按设计要求选用, 并有产品合格证。
2.1.7 应根据设计要求, 选择相应型号及性能的天线放大器、混合器、频道转换器、分支器、干线放大器、分支( 分配) 放大器, 线路放大器、机箱、机柜等。
应检查仪器外观是否完整无损, 机内部件是否齐全, 然后进行通电试验, 检查工作是否正常。
产品说明书和技术资料齐全, 并有产品合格证。
2.1.8 其它材料: 焊条、防水弯头、焊锡、焊剂、接插件、绝缘子等。
2.2 主要机具:2.2.1 手电钻、冲击钻、克丝钳、一字改锥、十字改锥、电工刀、尖嘴销、扁口钳。
2.2.2 水平尺、线坠、大绳、高凳、工具袋等。
2.3 作业条件:2.3.1 随土建结构砌墙时, 预埋管和用户盒, 箱已完成。
2.3.2 土建内部装修油漆浆活全部施工完。
2.3.3 同轴电缆已敷设完工。
3 操作工艺3.1 工艺流程:→→→→→→→3.2 天线安装:3.2.1 天线安装一般要求3.2.1.1 天线位置的选择a 选择在接收电平最高位置, 在安装天线前, 应用场强仪实测场强大小, 选择天线的最佳位置及安装高度。
b 在空旷处架设天线时, 应避开电波传播方向上的遮挡物。
c 架设在建筑物群至高点处或山区的山头上时, 天线基座应离开建筑物边缘3m以上。
d 应该远离干扰源。
例如, 不要距离公路太近, 避开金属物, 远离电力线、电梯机房。
e 应避免天线间的相互干扰。
出现干扰时, 天线增益下降, 使图像出现脉冲斜条。
几种天线可共杆架设, 也可各自单独分开架设。
天线间必须保持一定的距离, 一般对于VHF波段天线, 立杆间平行距离不得小于5m; 同一方向的立杆前后距离不得小于15m。
一般不采用前后架设天线, 同一根立杆两层天线间距不应小于λ/2见图3-72。
f 天线的位置要适中, 在CATV系统中, 按上述要求选择好天线安装位置, 并选择在整个系统的中心位置, 这样便于向四周架设干线, 减少干线传输长度, 扩大系统的规模。
3.2.1.2 天线高度的选择:天线距离地面或屋顶的高度不应小于一个波长。
应考虑电波在传播过程中, 不但有反射, 还应考虑因空气媒介质的不均匀性产生的折射现象, 应适当调整水平位置和高度, 以接收信号质量最佳为准。
3.2.1.3 天线方向选择:选择电平最强的天线方向。
一般都是接收天线的最大接收方向对准电视发射塔。
可是有时为了避开干扰源或者因为前方有遮挡物, 可根据实际情况, 使接收天线的最大接收方向稍调偏一些, 甚至能够接收反射波。
3.2.2 天线安装:3.2.2.1 天线基座的埋设:天线基座( 底座) 应随土建结构施工, 在做屋面板时, 做好预埋螺栓或底板顶埋螺栓。
预埋螺栓不应小于φ25×250mm; 接地引下线圆钢直径不应小于φ8mm; 连接用钢板厚度不应小于6mm; 基座高度不应低于200mm; 用水泥砂浆将基座平面、立面抹平齐。
同时预埋好地锚, 三点夹角在120°位置上, 拉环采用直径φ8mm以上镀锌圆钢制成, 底部与结构钢筋焊接, 焊接长度为圆钢直径6倍, 同时除掉焊药皮, 并用水泥砂浆抹平整。
3.2.2.2 天线竖杆与拉线的安装:a 多节杆组接的竖杆: 多节杆组接的竖杆应从下到上逐段变细和减短, 如图3-73所示。
( a) DC两段长度之和不小于一个波长( 一般为2.5～6m; 否则也会影响天线的正常接收;( b) B段为固定天线部分, 它的长度与固定天线的数量有关, 一般为3m左右;( c) A段为避雷针, 一般在2m以上。
b 防止天线架设因大风、地震而倒塌造成的触电事故。
要求大线与照明线及高压线保持较远的距离, 如表3-42所示。
天线与架空线间距表3-42c 竖杆: 现场要干净整齐, 与竖杆无关的构件放到不妨碍竖杆以外的地方。
人员和工具应准备齐全, 一般竖杆时有指挥1人 , 工作人员4～5人。
首先把上、中、下节杆连接好, 紧固螺丝, 再把天线杆的拉线套绑扎紧, 挂在杆上; 各拉线钢索卡应卡牢固; 中间绝缘瓷珠套接好; 花篮螺栓松至适当位置, 并放在拉线预定地锚位置上, 把天线杆放在起杆位置, 杆底放在基础位置上; 全部准备就绪。
现场指挥下达口令统一行动, 将杆立起, 起杆时用力要均衡, 防止杆身忽左忽右摆动。
然后利用花篮螺栓校正拉线松紧程度。
并用8#～10#铅丝把花篮螺栓封住。
拉线与竖杆的角度一般为30°～45°; 在距离天线较近的一段间隔内, 每隔小于四分之一中心波长的距离内串一个瓷绝缘子, 每根拉线串入2～3个瓷绝缘子。
3.2.2.3 天线的安装:a 架设天线前, 应对天线本身进行认真的检查和测试。
例如: 天线的振子应水平放置。
引向天线的折合振子可与地面平行放置, 也可上下垂直放置, 相邻振子之间应平行, 以保持振子间距的正确; 天线与馈线应匹配, 牢固可靠; 馈线应固定好, 以免随风摆动等。
天线电气性能的测试可用仪器检测其驻波比、方向图和增益等指标。
对条件不具备的地方, 可用天线与电视机相连, 看天线对接收质量有无明显提高, 若有明显提高说明能够架设。
如果接收质量还不如电视机本身的拉杆天线, 则必须更换合格的天线才能接收。
b 把经检查合格的天线组装在横担上, 天线各部件组装好, 用绳子经过杆顶滑轮, 把组装好天线的横担吊起到预定的位置, 由杆上工作人员把模担与天线卡子连接牢固。
c 各频道天线按上述做法组装在天线杆上适当部位; 原则上二副天线的高频道天线在上边, 低频道天线在下边, 三副以上时高频道天线在横担上, 低频道天线在天线杆上, 层与层间的距离要大于1/2λ。
d 经过天线位置的统调后, 认为满足接收要求时, 最后将天线上各部件进行最后一次紧固。
3.2.2.4 接地线的制做:建筑物有避雷网时, 可用扁钢或圆钢将天线杆、基座与建筑物避雷网电焊连接为一体。
有关避雷针的具体做法见有关章节。
接地电阻值应小于4Ω, 天线必须在避雷针保护角之内。
3.3 前端设备和机房设备的安装:3.3.1 作业条件:3.3.1.1 机房内土建装修完成, 基础槽钢作完。
3.3.1.2 暗装机箱的箱体稳装完毕。
3.3.1.3 暗装管路导线已经敷设完毕, 并引入机房( 机箱) 内。
3.3.1.4 220V交流电源管线全部敷设完毕。
3.3.2 操作工艺3.3.2.1 机房设备安装a 机柜稳装在槽钢基础上, 并用螺栓加防松垫圈固定, 台式机柜直接放置在机房地面上。
b 按设计图要求( 出产厂有组装图) , 将放大器、混合器、频道变换器等组装在机柜内。
c 用同轴电缆和F型插头按系统图联接各设备, 将220V电源引至稳压电源供各设备使用。
3.3.2.2 机箱安装a 首先按系统图( 出产厂的设备安装图) 将各设备安装在前端箱板芯上, 并用同轴电缆和F型插头正确连接各设备。
b 然后将有设备的机箱板芯装进箱体内, 联接由天线引来的同轴电缆和传输干线。
c 接好220V交流电源线。
3.4 传输分配部分安装:3.4.1 线路放大器( 或称干线放大器) 及延长放大器的安装3.4.1.1 小型天线系统工程建筑物比较集中, 电缆传输较短, 电平损失小, 可将线路放大器安装在前端设备共用机箱内。
3.4.1.2 大型天线系统工程建筑物较分散, 为了补偿信号经电缆远距离传输造成的电平损失, 一般在传输的中途应加装干线放大器。
a 明装时: 电缆需经过电线杆架空, 干线放大器则吊装在电杆上, 距离杆顶部架空线以下1m左右处, 且应固定在吊线上, 野外型放大器应采用密封橡皮垫圈防雨密封, 外壳的连接面宜采用网状金属高频屏蔽圈, 保证良好与地接触, 外壳可采用铸铝外壳, 插接件要有良好的防水抗腐蚀性能, 最外面采用橡皮套防水。
不具备防水条件的放大器( 包括分配器和分支器) 要安装在防水箱内。
b 暗装时: 根据设计的规定, 在传输中途设中继放大站, 用电缆并或专门砌成空心碑, 里面能够放置一只干线放大器及配电板。
井或碑应注意防潮, 上面标明电缆的走向及信号输入、输出电平, 以便维修检查。
c 线路放大器及干线放大器有的是自带电源, 有的本身不带电源, 而是由前端设备共用箱内的稳压电源经过电缆馈送的。
应根据具体情况将电源接好。
d 延长放大器是为了补足每一幢楼内的分配器或分支器及电缆传输的电平损耗而增加的。
一般在该楼房的进线口放置一只信号分配共用箱, 箱内除放一只延长放大器外, 还需装有磁闸盒( 装电源保险丝用) , 并装有电源插座及分配器或分支器。
3.4.2 分配器与分支器的安装3.4.2.1 明装:a 安装方法是按照部件的安装孔位, 用φ6mm合金钻头打孔后, 塞进塑料膨胀管, 再用木螺丝对准安装孔加以紧固。
塑料型分支器、分配器或安装孔在盒盖内的金属型分配、分支器, 则要揭开盒盖, 对准安装盒钻眼; 压铸型分配、分支器, 则对准安装孔钻眼。
b 对于非防水性分配器和分支器, 明装的位置一般是在分配共用箱内或走廊、阳台下面, 必须注意防止雨淋受潮, 连接电缆水平部分留出长250～300mm 左右的余量, 然后导线向下弯曲, 以防雨水顺电缆流入部件内部。
3.4.2.2 暗装:暗装有木箱与铁箱两种, 并装有单扇或双扇箱门, 颜色与墙面相同。
