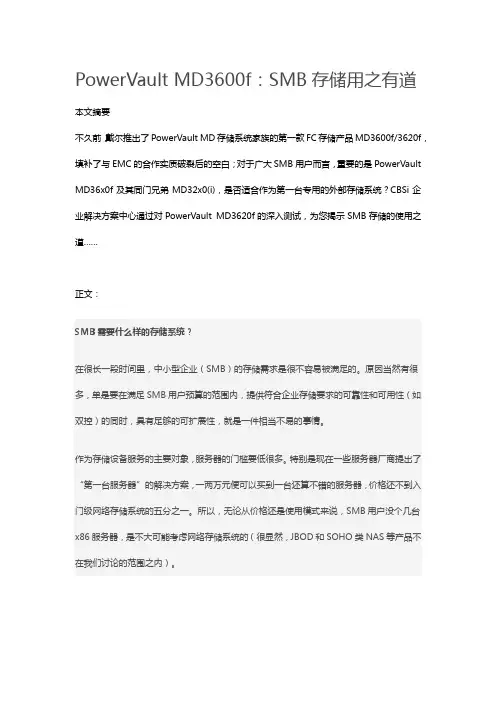

PowerVault MD3600f：SMB存储用之有道
PowerVault MD3600f：SMB存储用之有道本文摘要不久前，戴尔推出了PowerVault MD存储系统家族的第一款FC存储产品MD3600f/3620f，填补了与EMC的合作实质破裂后的空白；对于广大SMB用户而言，重要的是PowerVault MD36x0f及其同门兄弟MD32x0(i)，是否适合作为第一台专用的外部存储系统？CBSi企业解决方案中心通过对PowerVault MD3620f的深入测试，为您揭示SMB存储的使用之道……正文：SMB需要什么样的存储系统？在很长一段时间里，中小型企业（SMB）的存储需求是很不容易被满足的。
原因当然有很多，单是要在满足SMB用户预算的范围内，提供符合企业存储要求的可靠性和可用性（如双控）的同时，具有足够的可扩展性，就是一件相当不易的事情。
作为存储设备服务的主要对象，服务器的门槛要低很多。
特别是现在一些服务器厂商提出了“第一台服务器”的解决方案，一两万元便可以买到一台还算不错的服务器，价格还不到入门级网络存储系统的五分之一。
所以，无论从价格还是使用模式来说，SMB用户没个几台x86服务器，是不大可能考虑网络存储系统的（很显然，JBOD和SOHO类NAS等产品不在我们讨论的范围之内）。
数据显示，中国目前有4600万家中小型企业，每年有上百万家因竞争力不足而倒闭……他们的数据存储状况如何呢？然而，即使在拥有了五台乃至更多x86服务器之后，用户也未必会选择网络存储系统。
至少在中国的SMB用户中，不乏坐拥十多台服务器而没有专用存储设备者。
你可以说集中存储便于共享、存储利用率高，他们可以说虽然存储系统有双控但可能导致单点故障；你可以说他们缺乏存储意识，他们可以说如果没有合适的应用需求，服务器内部的存储就够用了……对网络存储系统的需求可以来自于性能，也可以来自于应用模式。
譬如说，服务器虚拟化就是一种有助于网络存储的应用，特别是VMware的vSphere，需要有可以让集群中的源和目标主机都能访问到的共享存储，才能实现虚拟机vMotion、Storage vMotion等功能。
MD3800F初始安装配置指南讲课教案
3、你是否购买过DIY手工艺制品？
6.MD3800f存储摘要
（二）对“碧芝”自制饰品店的分析
3.创建并初始化虚拟磁盘
如果顾客在消费中受到营业员的热情，主动而周到的服务，那就会有一种受到尊重的感觉，甚至会形成一种惠顾心理，经常会再次光顾，并为你介绍新的顾客群。而且顾客的购买动机并非全是由需求而引起的，它会随环境心情而转变。
朋友推荐□宣传广告□逛街时发现的□上网□
为了解目前大学生对DIY手工艺品制作的消费情况，我们于己于人2004年3月22日下午利用下课时间在校园内进行了一次快速抽样调查。据调查本次调查人数共50人，并收回有效问卷50份。调查分析如下：
4.
5.1．www。cer。net/artide/2004021313098897。shtml。添加主机组和主机并把虚拟磁盘映射到主机
配置过程
1.在电脑中安装Dell PowerVault MD Storage Manager，
开机并连接到管理网口，将电脑的IP设置成与192.168.129.101同一网段的IP，通过
Dell PowerVault MD Storage Manager连接到DELL MD3800f测试。
2.创建磁盘组
标题：大学生“负债消费“成潮流2004年3月18日
加拿大ｂｅａｄｗｏｒｋｓ公司就是根据年轻女性要充分展现自己个性的需求，将世界各地的珠类饰品汇集于“碧芝自制饰品店”内，由消费者自选、自组、自制基础上，创作出作品，达到展现个性的效果。
中式饰品风格的饰品绝对不拒绝采用金属，而且珠子的种类也更加多样。五光十色的水晶珠、仿古雅致的嵌丝珐琅珠、充满贵族气息的景泰蓝珠、粗糙前卫的金属字母珠片的材质也多种多样。
Dell PowerVault MD3600f Spec Sheet
基于光纤通道的网络存储PowerVault MD3光纤通道阵列可提供卓越的性能、可靠性以及丰富的功能，可以充分满足您的业务需求。
现在，您可以组合存储资源，利用冗余硬件提高可用性，并且简化备份流程，从而轻松提高存储利用率。
您可以使用标准2U 配置或高密度4U机型，在单个阵列内整合数据和资源，进而最大限度降低管理复杂性。
功能丰富，经济实惠MD3光纤通道阵列系列能够以经济合理的价格提供最高的性能和容量。
该系列可在2U或4U标准机架式盘柜中配备3.5英寸、2.5英寸硬盘或固态硬盘。
从空间角度来说，MD3660f属于高密度阵列，仅仅4U的空间就能容纳最多60个硬盘，可为您节约电力和冷却费用。
MD3620f阵列可以容纳24个2.5英寸硬盘，MD3600f则最多可以容纳12个3.5英寸硬盘。
借助专为MD3阵列设计的扩展盘柜，您可以根据您的需要，随时按照自己的方式来扩展存储容量。
这些丰富的功能选项可以令您随心所欲，事半功倍。
光纤通道存储，数据密集型应用程序的理想之选使用MD3光纤通道阵列，以更少的投入实施高性能网络存储解决方案，同时保护您现有的光纤通道投资。
现在，凭借可同时满足IOP密集型应用程序和高带宽应用程序要求的性能，您可以有效地整合存储，以实现现有光纤通道环境的价值。
此外，MD3存储阵列也完全适用于采用VMware® ESX和Microsoft®Hyper-V™软件的虚拟化应用程序环境。
满足日益增长的存储需求MD3光纤通道阵列具有超高的性价比。
新一代阵列每个控制器都有四(4)个8 Gb/s光纤通道端口，充分利用这些阵列，可以有效提高性能。
这些阵列拥有更高的处理能力，可以轻松应对大型数据库的应用程序需求。
同时，这些阵列还支持固态硬盘(SSD)，可以满足最为苛刻的I/O要求。
可选的高性能分层(HPT)功能可以提高阵列的I/O和吞吐量性能。
实现更高的管理效率MD3系列阵列由高级的MD Storage Manager软件管理，该软件是一款基于客户端的直观应用程序。
DELL_PowerVault_MD3600f_CN
› 2月22日发布的MD32x0i，3月15日发布的MD36x0i和MD32x0i › 6月14日发布的MD36x0f (Falconhead RTS)
• 客户为什么会关心？
• • • • • •
2U控制器盘柜 双EMM 24个2.5英寸驱动器 8088迷你SAS连接 SAS驱动器 热插拔CRU
戴尔内部机密信息
符合MD36x0i要求的硬件
交换机 • Cisco MDS 9124 FC4 8/16/24P，1U • Brocade 300 8/16/24端口，8 Gbps SFP选项，1U HBA • Brocade BR815 8 GB光纤通道（1个端口） • Brocade BR825 8 GB光纤通道（2个端口） • Qlogic QLE2560 8 GB FC HBA（1个端口） • Qlogic QLE2562 8 GB FC HBA（2个端口） • Qlogic QME2572 8 GB FC HBA（2个端口） • Emulex LPE12000 8 GB FC HBA（1个端口） • Emulex LPE12002 8 GB FC HBA（2个端口） • Emulex LPE1205-M 8 GB FC HBA（2个端口）
主机写入IO ABCDE 控制器 A D B C E A D 发送到远程的 形式为 ABCDE 控制器 B C E
本地站点
远程站点
• 主要益处 – 通过消除可能导致源阵列（写一致性组）逻辑崩溃的远程站点无序更新， 保证多个虚拟磁盘应用程序（数据库）的数据完整性
注意：由于对组执行序列化写入，会影响性能
戴尔Dell最新FCSAN存储产品MD3600f
戴尔Dell最新FCSAN存储产品MD3600f基于久经考验的光纤网络存储PowerVault MD3600f 阵列为存储整合和可扩展性提供了卓越的性能和灵活性，可满足未能预见的业务需求。
如今，可以通过组合存储资源，利用冗余硬件提高可用性，并简化备份流程，来方便地提高存储利用率。
通过在一个单一阵列内整合数据和资源，可以最小化备份和管理的复杂度。
整合 = 效率减少存储和管理数据所需的工作量。
在连接到一台或多台 4 Gb 或者 8 Gb 光纤交换机时，MD3600f 系列阵列最多可支持 64 台物理服务器。
存储容量( 最多96 个硬盘) 可以通过连接PowerVault MD1200 和/或 MD1220 扩展盘柜进行扩展。
光纤存储，理想的数据应用存储通过MD3600f ，您可以构建一个高性能、高可用性和可靠的网络存储解决方案，同时还可以兼容以前的光纤架构。
现在，您可以有效地整合存储，无论是高IOPs 值需求还是高带宽需求的应用，都可以实现您的虚拟化环境的价值。
MD3600f 存储系统经鉴定完全适合在采用 VMware ? ESX 和 Microsoft ? Hyper-V? 软件的虚拟化应用程序环境中使用。
满足日益提高的存储要求MD3600f 阵列具有优异的性价比。
利用每个控制器四（4）个8Gb/s 光纤端口的新一代阵列；它与之前的 MD 存储阵列相比，性能提升高达 2 倍。
通过提高的处理能力，它们可轻松处理应用程序对大型数据库的要求。
这些阵列还支持固态硬盘(SSD)，可满足要求最苛刻的I/O 需求。
可使用可选的高性能层软件 (HPT) 模式功能提高阵列 I/O 性能。
实现更高的管理效率MD3600f 系列阵列用高级 MD Storage Manager 软件进行管理，该软件是一个基于客户端的直观 Java 应用程序。
在设计上，它便于用户与系统的交互，无论您对存储系统的熟悉程度如何都可以方便地使用；它提供了两个不同的管理路径，并专有一个企业窗口，允许通过单个界面监控多个系统，包括上一代 MD3000i 和 MD3200 系列阵列。
DELLMD3600f初始配置
DELLMD3600f初始配置DELL MD3600f 初始配置⽬录DELL MD3600f 初始配置 (1)通过MDSS 软件连接 MD3600f 存储 (3)通过MDSS 软件管理 MD3600f 存储 (4)创建磁盘组 (5)创建虚拟磁盘 (7)物理磁盘组扩容 (9)虚拟磁盘扩容 (10)创建主机、主机组 (12)给主机/主机组添加存储分区、附加映射 (16)主、备控制器故障切换 (17)通过MDSS 软件连接MD3600f 存储安装完DELL MDSS 软件，执⾏Modular Disk Storage Manager Client.exe ⽂件后，显⽰如下窗⼝，点击“是”搜索本地的存储。
（说明：需要先将存储后⾯的⽹线接到内⽹）通过搜索，可以找到局域⽹内的存储设备。
（说明：存储配置了管理IP后，可以直接连接管理IP进⾏管理）通过MDSS软件管理MD3600f 存储选中找到的存储阵列名称，右键点击“管理存储阵列”（或者双击“存储阵列名”）：稍等⼀会，出现以下存储阵列的各信息统计窗⼝：创建磁盘组点击第⼆个“查看逻辑结构”（由于我的操作系统会出现乱码,所以没有正常显⽰）,选中“未配置的总容量”→“创建磁盘组”按照窗⼝提⽰，点击“下⼀步”：输⼊“磁盘组名称”，“物理磁盘选择选项”选择“⼿动”，点击“下⼀步”：RAID 级别为5，从“未选定的物理磁盘”中添加三个磁盘到“选定物理磁盘”，点击“计算容量”可看到设置完RAID后的空间，点击“完成”选择“否”，完成磁盘组创建，稍后再创建虚拟磁盘。
创建虚拟磁盘返回后，可以看到之前创建的磁盘组，选中可⽤容量，右键“创建虚拟磁盘”在弹出的窗⼝中点击“下⼀步”设置新建虚拟磁盘容量 400GB，虚拟磁盘的名称 yixun，点击完成选择“否”，完成虚拟磁盘的创建。
存储开始初始化虚拟磁盘，此过程需要的时间与容量⼤⼩有关。
（说明：在初始化过程中，系统不能做容量调整动作）物理磁盘组扩容选中要扩容的磁盘组，右键“添加可⽤容量（物理磁盘）”这⾥选择添加两个物理硬盘（最多只能添加两个磁盘），选中后点击“添加”点击“是”确认添加返回到配置界⾯，可⽤看到右下⽅“添加物理磁盘-进度”（说明：此过程必须完成后，才可⽤对该磁盘组下的虚拟磁盘做相关操作。
3600F部署手册
安装和配置 MD3600f 系列硬件和软件之前，请确保操作系统支持并满足 最低系统要求。有关详细信息，请参阅 /manuals 上的 Support Matrix （支持值表）。
管理工作站使用 MDSM 在网络内配置和管理存储阵列。管理工作站必须 满足以下最低系统要求：
数据使用 RAID 技术写入到存储阵列中的物理磁盘。 RAID 级别定义了数 据写入到物理磁盘的方式。不同的 RAID 级别提供不同的可访问性、冗余 和容量级别。可以为存储阵列上的每个磁盘组和虚拟磁盘设置一个指定的 RAID 级别。
有关使用 RAID 和管理存储解决方案中数据的详细信息，请参阅 /manuals 上的 《用户手册》。
备份。 • 考虑存储阵列选项，例如密码保护和对错误情况发送电子邮件警报
通知。 • 根据数据组织规划，设计虚拟磁盘和磁盘组的配置。例如，使用一个虚
拟磁盘存储库存信息，第二个虚拟磁盘存储财务和税务信息，而第三个 存储客户信息。 • 确定是否为热备用留出空间，热备份将自动替换发生故障的物理磁盘。
硬件安装
9
• 主机服务器—在主机服务器系统上， MDSM 与存储阵列使用 Fibre Channel (FC) 连接传递管理请求和事件信息。
• 管理工作站—在管理工作站中， MDSM 与存储阵列通过与存储阵列管 理端口的以太网连接或通过与主机服务器的以太网连接进行通信，这 些连接使用 FC 连接在管理工作站与存储阵列之间传递管理信息。
A 负载均衡 . . . . . . . . . . . . . . . . . . . . . . . . 25
Windows 负载均衡策略 . . . . . . . . . . . . . . . . 25 带子集的循环 . . . . . . . . . . . . . . . . . . . 25 带子集的最少队列深度 . . . . . . . . . . . . . . 25 修改 Windows Sever 2008 的负载均衡策略 . . . 26
Dell存储服务器参数指南
Dell Confi dentialPower Vault &EqualLogic 参数快速索引指南(该投标指南仅供内部使用，具体参数仅供参考，如有偏差请以网站或Specsheet 为准)44 * 21.8 * 52.11U （4.3 * 43.4 * 62.71）（8.64 * 44.31 * 68.07）2U （8.67 * 44.52 * 66.46）Microsoft Windows 2008 Basic Edition Microsoft Windows StorageServer 2008 64位 （工作组版，标准版）Microsoft Windows Storage Server 2008 64位（标准版，企业版）Microsoft Windows Storage CIFS, FTP CIFS, NFS, FTP （4.29 * 43.4 * 61.26）DSFS）2U （8.68 * 44.63 * 50.8（每个控制器4个）8个8Gb SFP （每个控制器（配备双控制器）最大4GB （配备双控制器）8.7 * 44.6 * 48.15）8.68 * 44.6 * 54.9）8.68 * 44.63 * 50.8）2U （8.68 * 44.63 * 56.18.68 * 44.63 * 56.1）2U （8.68 * 44.63 * 50.86Gb SAS 接口6Gb SAS 接口（配备双控制器） 8个1Gb iSCSI 每个控制器2个）4个10Gb iSCSI （配备双控制器）最大4GB （配备双控制器）3U (4.26 * 48.24 * 77.2)CIFS, NFS, NDMP, SNMP, NTP, iSCSI, Active Directory, LDAP, NIS 系列（PS6010/6510, PS6000/6100, PS5000, 版本的原有及新的EqualLogic PS Igb IP 端口连接CIFS/NFS ）4U （17.5 * 44.63 * 57.51Gb 以太网个以太网管理每个控制器配备/iSCSI 接口，及通道24个3.5” SAS 15000（可选：Dell ConfidentialPower Vault &EqualLogic 参数快速索引指南(该投标指南仅供内部使用，具体参数仅供参考，如有偏差请以网站或Specsheet 为准)1 Gb/s iSCSI8.68 * 44.63 * 54.1）2U （8.68 * 44.63 * 54.1个1Gb 以太网个以太网管理每个控制器配备/iSCSI 接口，及通道2.5” SAS 10000转硬盘2.5” SAS 配置）24个2.5” SAS 15000（可选：12个13 * 48.26 * 55.1）3.5" SAS15000转硬盘。
Dell FluidFS NAS 解决方案 NX3600 NX3610 部署指南.pdf_17007
Dell FluidFS NAS Solutions NX3600/NX3610部署指南注、小心和警告: “注”表示可以帮助您更好地使用计算机的重要信息。
: “小心”表示可能会损坏硬件或导致数据丢失，并说明如何避免此类问题。
: “警告”表示可能会造成财产损失、人身伤害甚至死亡。
© 2013 Dell Inc.本文中使用的商标：Dell™、Dell 徽标、Dell Boomi™、Dell Precision ™、OptiPlex™、Latitude™、PowerEdge™、PowerVault™、PowerConnect™、OpenManage™、EqualLogic™、Compellent™、KACE™、FlexAddress™、Force10™和 Vostro™是 Dell 公司的商标。
Intel®、Pentium®、Xeon®、Core®和 Celeron®是 Intel 公司在美国和其他国家/地区的注册商标。
AMD®是 Advanced Micro Devices 公司的注册商标，AMD Opteron™、AMD Phenom™和 AMD Sempron™是 AMD (Advanced Micro Devices) 公司的商标。
Microsoft®、Windows®、Windows Server®、Internet Explorer®、MS-DOS®、Windows Vista®和 Active Directory®是微软公司在美国和/或其他国家/地区的商标或注册商标。
Red Hat®和 Red Hat® Enterprise Linux®是 Red Hat 公司在美国和/或其他国家/地区的注册商标。
Novell®和 SUSE®是 Novell 公司在美国和其他国家/地区的注册商标。
DELLMD3600f初始配置
DELL MD3600f 初始配置目录DELL MD3600f 初始配置 (1)通过MDSS 软件连接 MD3600f 存储 (3)通过MDSS 软件管理 MD3600f 存储 (4)创建磁盘组 (5)创建虚拟磁盘 (7)物理磁盘组扩容 (9)虚拟磁盘扩容 (10)创建主机、主机组 (12)给主机/主机组添加存储分区、附加映射 (16)主、备控制器故障切换 (17)通过MDSS 软件连接MD3600f 存储安装完DELL MDSS 软件，执行Modular Disk Storage Manager Client.exe 文件后，显示如下窗口，点击“是”搜索本地的存储。
（说明：需要先将存储后面的网线接到内网）通过搜索，可以找到局域网内的存储设备。
（说明：存储配置了管理IP后，可以直接连接管理IP进行管理）通过MDSS软件管理MD3600f 存储选中找到的存储阵列名称，右键点击“管理存储阵列”（或者双击“存储阵列名”）：稍等一会，出现以下存储阵列的各信息统计窗口：创建磁盘组点击第二个“查看逻辑结构”（由于我的操作系统会出现乱码,所以没有正常显示）,选中“未配置的总容量”→“创建磁盘组”按照窗口提示，点击“下一步”：输入“磁盘组名称”，“物理磁盘选择选项”选择“手动”，点击“下一步”：RAID 级别为5，从“未选定的物理磁盘”中添加三个磁盘到“选定物理磁盘”，点击“计算容量”可看到设置完RAID后的空间，点击“完成”选择“否”，完成磁盘组创建，稍后再创建虚拟磁盘。
创建虚拟磁盘返回后，可以看到之前创建的磁盘组，选中可用容量，右键“创建虚拟磁盘”在弹出的窗口中点击“下一步”设置新建虚拟磁盘容量 400GB，虚拟磁盘的名称 yixun，点击完成选择“否”，完成虚拟磁盘的创建。
存储开始初始化虚拟磁盘，此过程需要的时间与容量大小有关。
（说明：在初始化过程中，系统不能做容量调整动作）物理磁盘组扩容选中要扩容的磁盘组，右键“添加可用容量（物理磁盘）”这里选择添加两个物理硬盘（最多只能添加两个磁盘），选中后点击“添加”点击“是”确认添加返回到配置界面，可用看到右下方“添加物理磁盘-进度”（说明：此过程必须完成后，才可用对该磁盘组下的虚拟磁盘做相关操作。
DELL MD3600f 初始配置
DELL MD3600f 初始配置目录DELL MD3600f 初始配置 (1)通过MDSS 软件连接MD3600f 存储 (3)通过MDSS 软件管理MD3600f 存储 (5)创建磁盘组 (6)创建虚拟磁盘 (9)物理磁盘组扩容 (11)虚拟磁盘扩容 (13)创建主机、主机组 (15)给主机/主机组添加存储分区、附加映射 (19)主、备控制器故障切换 (20)通过MDSS 软件连接MD3600f 存储安装完DELL MDSS 软件，执行Modular Disk Storage Manager Client.exe 文件后，显示如下窗口，点击“是”搜索本地的存储。
（说明：需要先将存储后面的网线接到网）通过搜索，可以找到局域网的存储设备。
（说明：存储配置了管理IP后，可以直接连接管理IP进行管理）通过MDSS 软件管理MD3600f 存储选中找到的存储阵列名称，右键点击“管理存储阵列”（或者双击“存储阵列名”）：稍等一会，出现以下存储阵列的各信息统计窗口：创建磁盘组点击第二个“查看逻辑结构”（由于我的操作系统会出现乱码,所以没有正常显示）,选中“未配置的总容量”→“创建磁盘组”按照窗口提示，点击“下一步”：输入“磁盘组名称”，“物理磁盘选择选项”选择“手动”，点击“下一步”：RAID 级别为5，从“未选定的物理磁盘”中添加三个磁盘到“选定物理磁盘”，点击“计算容量”可看到设置完RAID后的空间，点击“完成”选择“否”，完成磁盘组创建，稍后再创建虚拟磁盘。
创建虚拟磁盘返回后，可以看到之前创建的磁盘组，选中可用容量，右键“创建虚拟磁盘”在弹出的窗口中点击“下一步”设置新建虚拟磁盘容量400GB，虚拟磁盘的名称yixun，点击完成选择“否”，完成虚拟磁盘的创建。
存储开始初始化虚拟磁盘，此过程需要的时间与容量大小有关。
（说明：在初始化过程中，系统不能做容量调整动作）物理磁盘组扩容选中要扩容的磁盘组，右键“添加可用容量（物理磁盘）”这里选择添加两个物理硬盘（最多只能添加两个磁盘），选中后点击“添加”点击“是”确认添加返回到配置界面，可用看到右下方“添加物理磁盘-进度”（说明：此过程必须完成后，才可用对该磁盘组下的虚拟磁盘做相关操作。
MD3600F安装配置图解
MD3600F 安装配置1.点击设置--添加存储阵列--选择手动--确定
2.选择带外管理--输入两个控制器的IP地址--点击添加
3.点击设备--选择发现的存储阵列
4.进入存储管理界面--选择逻辑--点击创建虚拟磁盘组
5.点击下一步
6.设置磁盘组名称(可按默认)--选择手动--点击下一步
7.选择RAID级别--选定物理磁盘--点击添加--点击计算容量--选择完成
8.添加热备--选择物理磁盘--点击热备用保护
9.选择查看/更改当前热备用保护--点击确定
10.选择硬盘--点击分配
11.选择要被分配的虚拟磁盘组--点击确定
12.在创建好的虚拟磁盘组中创建虚拟磁盘--选择逻辑--选择创建虚拟磁盘
13.选择下一步
14.选择虚拟磁盘容量--虚拟磁盘名称--点击完成
15.映射虚拟磁盘到主机(主机在连接到交换机后会自动扫描出来)--选择映射- -选择要映射的虚拟磁盘--点击定义附加映射
16.选择主机组或主机--选择LUN编号--选择虚拟磁盘--点击完成(完成这一步虚拟磁盘就可以在主机上正常使用了)
17.如何创建主机组--选择映射--点击默认组--定义--主机组
18.输入主机组名称--选择要添加到主机组的主机--点击添加--确定(主机组创建完毕)
19.修改控制器管理IP--点击设置--配置以太网管理端口--以太网管理端口--设置IP地址掩码及网关--点击确定完成
20.收集支持信息(发生故障报修时发送给技术支持)--点击支持--收集支持信息(下边还可查看日志)
21.选择浏览并制定文件名(也就是保存路径)--点击启动直到完成,生成文件后发送给戴尔技术支持。
戴尔PowerVault+MD系列存储手册
Dell PowerVault MD 存储阵列多功能、模块化、智能化数据管理戴尔的 独特之处：简化是我们的一贯理念我们致力于帮助您通过简化IT 来节省时间和资源。
恪守标准是我们的坚定承诺我们不依赖专有技术，而是构建基于标准的系统。
智能自动化我们的系统简单易用，可以让您的IT 团队解放出来，集中精力实施更重要的计划。
根据增长渐进扩展的模块化我们的存储解决方案是完全模块化的。
您只需购买您所需要的容量，然后随着数据存储需求的增长来增加容量。
简化ITDell PowerVault MD 3200/3600/1200系列存储阵列可以优化数据存储体系结构、确保数据可用性，进而简化IT 。
这样，就可以将宝贵的资源释放出来，有助于降低成本，并使创新成为日常行为。
为了满足您的特定业务需求，MD 3200/3600/1200系列存储阵列支持iSCSI 、光纤通道或SAS 技术。
Dell PowerVault MD 存储阵列经验证的MD 系列阵列，可提供持续的灵活性、可扩展性和价值PowerVault MD3600f 和MD3620f 阵列将光纤通道引入了MD 系列。
凭借每控制器四个8 Gb/s 端口，可提高数据密集型应用程序的吞吐量；同时，通过远程复制功能，可扩展业务连续性。
MD3600f 和MD3620f 秉承了经验证的MD 系列阵列一贯的向后兼容性。
通过MD1200或MD1220扩展盘柜，可以对MD3600系列阵列进行扩展，最多可支持64台主机和96个驱动器。
此外，多协议、多代式MD Storage Manager 软件提供简单直观的阵列管理界面，可实现卓越的灾难恢复与业务连续性平台。
超凡的整合与虚拟化基于iSCSI 的PowerVault MD3200i/MD3220i 和MD3600i/ MD3620i 系列存储区域网络(SAN)阵列可提供强大的系统功能、性能和灵活性，适用于存储整合与虚拟化部署。
MD3600i 系列采用紧凑的2U 外形规格，支持高带宽、 10 GbE 直接连接或SAN 连接以及多达64台主机；MD3200i 系列支持1 GbE 直接连接或SAN 连接以及多达32台物理服务器。
Dell PowerVault MD3600i 和MD3620i 存储阵列用户手册
Dell PowerVault MD3600i 和MD3620i 存储阵列用户手册管制型号：E03J 系列和 E04J 系列管制类型：E03J001 和 E04J001注：“注”表示可以帮助您更好地使用计算机的重要信息。
小心：“小心”表示如果不遵循说明，就有可能损坏硬件或导致数据丢失。
警告：“警告”表示可能会导致财产损失、人身伤害甚至死亡。
____________________© 2013 Dell Inc.本文中使用的商标：Dell™、DELL 徽标、PowerEdge™、PowerVault™ 和 OpenManage™ 是Dell Inc. 的商标。
Intel®是 Intel Corporation 在美国和其他国家/地区的注册商标。
Microsoft®、Windows®、Windows Server®、MS-DOS®和 Internet Explorer®是 Microsoft Corporation 在美国和/或其他国家/地区的商标或注册商标。
Red Hat®和 Red Hat EnterpriseLinux® 是 Red Hat, Inc. 在美国和其他国家/地区的注册商标。
SUSE®是 Novell, Inc. 在美国和其他国家或地区的注册商标。
管制型号：E03J 系列和 E04J 系列管制类型：E03J001 和 E04J0012013 - 06 Rev. A02目录1简介 (17)关于本说明文件 (17)Dell PowerVault MD3600i 系列存储阵列包装清单 (17)MD3600i系列存储阵列 (18)Dell PowerVault Modular DiskStorage Manager (18)Dell PowerVault Modular DiskConfiguration Utility (18)可能需要的其它信息 (18)2规划：关于存储阵列 (19)概览 (19)硬件功能 (19)前面板特征和指示灯 (19)背面板特征和指示灯 (22)硬盘驱动器指示灯显示方式 (22)电源设备和冷却风扇特征 (23)电源指示灯代码和功能 (24)目录33规划：RAID 控制器模块 (25)RAID 控制器模块 (25)RAID 控制器模块连接器及功能 (25)RAID 控制器模块 - 其他功能 (27)电池备用单元 (27)存储阵列热关机 (27)系统密码重设 (28)高速缓存的功能和特点 (28)高速缓存镜像 (28)回写式高速缓存 (28)直写式高速缓存 (28)4规划：MD3600i 系列存储阵列术语和概念 (29)物理磁盘、虚拟磁盘和磁盘组 (29)物理磁盘 (29)物理磁盘状态 (30)自我监测分析和报告技术（SMART） (31)虚拟磁盘和磁盘组 (31)虚拟磁盘状态 (31)RAID 级别 (32)RAID 级别的用法 (32)分段大小 (34)虚拟磁盘操作 (34)虚拟磁盘初始化 (34)一致性检查 (35)介质验证 (35)4目录循环时间 (35)虚拟磁盘: 操作限制 (36)磁盘组操作 (36)RAID 级别迁移 (36)分段大小迁移 (36)虚拟磁盘容量扩充 (37)磁盘组扩充 (37)磁盘组碎片整理 (37)磁盘组操作限制 (37)RAID 后台操作优先级 (38)虚拟磁盘迁移和磁盘漫游 (38)磁盘迁移 (38)磁盘漫游 (40)主机服务器到虚拟磁盘的映射 (40)主机类型 (40)高级功能 (41)快照虚拟磁盘 (41)快照库虚拟磁盘 (41)虚拟磁盘备份 (42)虚拟磁盘恢复 (42)同时使用快照和磁盘备份 (43)多路径软件 (43)首选和备用控制器及路径 (43)虚拟磁盘所有权 (44)负载平衡 (44)监视 MD3600i 系列系统性能 (45)目录55配置：概览 (47)用户界面 (47)Enterprise Management Window（企业管理窗口） (48)Array Management Window（阵列管理窗口） (49)6配置：关于存储阵列 (51)带外管理和带内管理 (51)存储阵列 (52)添加存储阵列 (52)设置存储阵列 (53)定位存储阵列 (54)命名或重命名存储阵列 (55)设置密码 (56)查看存储阵列连接 (57)添加/编辑现有存储阵列的注释 (57)删除存储阵列 (58)启用高级功能 (58)显示故障转移警报 (59)更改存储阵列上的高速缓存设置 (59)更改扩展机柜 ID 号 (59)在物理窗格中更改机柜顺序 (60)配置警报通知 (60)配置电子邮件警报 (61)配置 SNMP 警报 (63)电池设置 (65)设置存储阵列 RAID 控制器模块时钟 (66)6目录7配置：使用 iSCSI (67)更改 iSCSI 目标验证 (67)输入相互验证权限 (68)创建 CHAP 机密 (68)启动程序 CHAP 机密 (68)目标 CHAP 机密 (68)适用于 CHAP 机密的有效字符 (69)更改 iSCSI 目标标识 (69)更改 iSCSI 目标搜索设置 (70)配置 iSCSI 主机端口 (70)高级 iSCSI 主机端口设置 (72)查看或结束 iSCSI 会话 (73)查看 iSCSI 统计数据和设置基线统计数据 (73)编辑、删除或重命名主机拓扑 (74)8配置：事件监测器 (75)启用或禁用事件监测器 (75)Windows (75)Linux (76)9配置：关于主机 (77)配置主机访问权限 (77)使用映射选项卡 (78)定义主机 (78)目录7删除主机访问权限 (80)管理主机组 (81)创建主机组 (81)将主机移至其它主机组 (82)删除主机组 (83)主机拓扑 (83)启动或停止 Host Context Agent (84)I/O 数据路径保护 (85)管理主机端口标识符 (86)10配置：磁盘组和虚拟磁盘 (89)创建磁盘组和虚拟磁盘 (89)创建磁盘组 (90)定位磁盘组 (91)创建虚拟磁盘 (92)更改虚拟磁盘修改优先权 (94)更改虚拟磁盘高速缓存设置 (95)更改虚拟磁盘的分段大小 (96)更改 I/O 类型 (97)选择相应的物理磁盘类型 (98)使用自加密磁盘的物理磁盘安全保护 (99)创建安全密钥 (101)更改安全密钥 (104)保存安全密钥 (105)验证安全密钥 (106)解除锁定受保护的物理磁盘 (106)擦除受保护的物理磁盘 (107)配置热备用物理磁盘 (107)8目录热备用和重建 (109)全局热备用 (109)热备用操作 (109)热备用驱动器保护 (109)机柜丢失保护 (110)主机到虚拟磁盘的映射 (111)创建主机到虚拟磁盘的映射 (111)修改及删除主机到虚拟磁盘的映射 (113)更改虚拟磁盘的控制器所有权 (114)删除主机到虚拟磁盘的映射 (114)更改磁盘组的 RAID 控制器模块所有权 (115)更改磁盘组的 RAID 级别 (116)使用 Linux DMMP 删除主机到虚拟磁盘的映射 (116)受限映射 (118)更改虚拟磁盘或磁盘组的 RAID 控制器模块所有权 (119)更改磁盘组的 RAID 级别 (120)存储器分区 (121)磁盘组和虚拟磁盘扩充 (122)磁盘组扩充 (122)虚拟磁盘扩充 (123)使用可用容量 (123)使用未配置的容量 (123)磁盘组迁移 (124)导出磁盘组 (124)导出磁盘组 (124)导入磁盘组 (125)导入磁盘组 (125)目录9存储阵列介质扫描 (126)更改介质扫描设置 (127)暂挂介质扫描 (128)11配置：高级功能—快照虚拟磁盘 (129)制定快照虚拟磁盘计划 (131)制定快照虚拟磁盘计划的一般原因 (131)创建快照计划的原则 (132)启用和禁用快照计划 (132)使用简单路径创建快照虚拟磁盘 (133)关于简单路径 (133)准备主机服务器以使用简单路径创建快照 (134)使用高级路径创建快照虚拟磁盘 (136)关于高级路径 (136)准备主机服务器以使用高级路径创建快照 (137)使用高级路径创建快照 (138)指定快照虚拟磁盘名称 (140)快照库容量 (141)禁用快照虚拟磁盘 (143)准备主机服务器以重新创建快照虚拟磁盘 (144)重新创建快照虚拟磁盘 (145)快照回滚 (145)执行快照回滚的规则和原则 (146)防止失败的快照回滚 (146)MD Storage Manager 的之前版本 (147)10目录启动快照回滚 (147)恢复快照回滚 (147)取消快照回滚 (148)12配置：高级功能—虚拟磁盘备份 (149)虚拟磁盘备份的类型 (150)脱机备份 (150)联机备份 (151)为 MSCS 共享磁盘创建虚拟磁盘备份 (151)虚拟磁盘读/写权限 (152)虚拟磁盘备份限制 (153)创建虚拟磁盘备份 (154)准备工作 (154)虚拟磁盘备份和修改操作 (154)创建备份向导 (155)虚拟磁盘备份失败 (155)首选 RAID 控制器模块所有权 (155)已失效的 RAID 控制器模块 (156)Copy Manager（备份管理器） (156)复制虚拟磁盘 (156)虚拟磁盘备份过程中的存储阵列性能 (158)设置备份优先级 (158)停止虚拟磁盘备份操作 (159)重新备份虚拟磁盘 (159)准备主机服务器以重新备份虚拟磁盘 (159)目录11重新备份虚拟磁盘 (160)移除备份对 (161)13配置：高级功能—升级至高性能层 (163)14配置：Linux 的 Device Mapper多路径 (165)概览 (165)使用 DM 多路径设备 (166)前提条件 (166)Device Mapper 配置步骤 (167)Linux 主机服务器重新引导最佳实践 (171)有关特殊分区的重要命令 (171)限制和已知问题 (172)故障排除 (173)15管理：固件下载 (175)下载 RAID 控制器和 NVSRAM 软件包 (175)同时下载 RAID 控制器和 NVSRAM 固件 (175)仅下载 NVSRAM 固件 (178)下载物理磁盘固件 (180)下载 MD1200 系列扩充模块 EMM 固件 (182)自我监测分析和报告技术 (SMART) (183)介质错误和不可读扇区 (183)12目录16管理：安装阵列组件 (185)推荐工具 (185)前挡板（可选） (186)卸下前挡板 (186)安装前挡板 (186)硬盘驱动器 (187)卸下硬盘驱动器挡片 (187)安装硬盘驱动器挡片 (188)卸下硬盘驱动器 (188)安装硬盘驱动器 (190)从硬盘驱动器托盘中卸下硬盘驱动器 (191)将硬盘驱动器安装到硬盘驱动器托盘中 (193)RAID 控制器模块 (193)卸下 RAID 控制器模块挡片 (193)安装 RAID 控制器模块挡片 (194)卸下 RAID 控制器模块 (195)安装 RAID 控制器模块 (196)打开 RAID 控制器模块 (196)关闭 RAID 控制器模块 (197)RAID 控制器模块备份电池装置 (198)卸下 RAID 控制器模块备份电池装置 (198)安装 RAID 控制器模块备用电池装置 (199)电源设备/冷却风扇模块 (199)卸下电源设备/冷却风扇模块 (199)安装电源设备/冷却风扇模块 (201)控制面板 (202)卸下控制面板 (202)安装控制面板 (203)目录13背板 (204)卸下背板 (204)安装背板 (206)17管理：固件库存 (207)查看固件库存 (207)18管理：系统接口 (209)Microsoft 服务 (209)虚拟磁盘服务 (209)卷影复制服务 (209)19故障排除：存储阵列软件 (211)启动例行程序 (211)设备运行状况 (211)存储阵列支持数据 (214)自动收集支持包数据 (215)检索跟踪缓冲区 (215)收集物理磁盘数据 (217)事件日志 (218)Recovery Guru (219)存储阵列配置文件 (219)查看逻辑关联 (221)14目录查看物理关联 (221)查找节点 (222)使用转到 (223)从无响应的存储阵列情况中恢复 (224)定位物理磁盘 (226)定位扩展柜 (227)捕获状态信息 (228)SMrepassist 公用程序 (229)未识别的设备 (229)从未识别的存储阵列中恢复 (230)启动或重新启动 Host Context Agent 软件 (231)20故障排除：阵列 (233)安全第一—为您和您的阵列着想 (233)排除存储阵列故障启动故障 (233)通信中断故障排除 (233)外部连接故障排除 (233)电源设备/冷却风扇模块故障排除 (234)对阵列冷却问题进行故障排除 (235)扩展机柜管理模块故障排除 (235)RAID 控制器模块的故障排除 (236)硬盘驱动器故障排除 (237)目录15阵列和扩展柜连接的故障排除 (238)对受潮存储阵列的故障排除 (238)对受损阵列的故障排除 (239)RAID 控制器模块的故障排除 (239)状态 (239)无效存储阵列 (239)ECC 错误 (240)PCI 错误 (240)严重情况 (240)非严重情况 (240)21获得帮助 (241)找到您的系统服务标签 (241)联系 Dell (241)文档反馈 (241)索引 (243)16目录简介注：除非另行指定，否则 MD3600i 系列均表示 Dell PowerVault MD3600i 和Dell PowerVault MD3620i 存储阵列。
MD3600F配置文档
MD3600F配置文档管理软件下载地址：/FOLDER01021520M/1/DELL_MDSS_Consolidated_RDVD_4_1_0_88.iso如果有光纤交换机先配置zone,没有的话（直连模式），就可以先把HBA的驱动安装好，在管理站安装好管理软件（推荐用带外管理，2个管理口都要连接到交换机，默认的管理IP:192.168.128.101/102）连接如下图：打开管理软件，开始配置存储192.168.128.101192.168.128.102 192.168.128.199连接服务器的光纤跳线可以自动查找，也可以手动添加找到存储后双击，进来后的画面（版本07.80.62.60的界面）开始创建磁盘组选择“手动”把需要配置的硬盘从左边添加到右边，然后点击“计算容量”开始创建虚拟磁盘可以创建多个LUN，这里先创建1个5G的LUN点击“否”停止创建LUN，如果要继续创建LUN，点击“是”继续完成创建LUN，由于还没用创建主机，等待创建好主机再做映射开始配置主机，配置之前，先看一下默认组有没有自动配置好主机，如果有，对应的主机就不需要在配置，本次配置中，默认组中没有主机，所有需要重新配置主机定义主机名称设置对应主机HBA的WWN如果服务器有2张HBA，那么就把2个HBA的WWN都添加进来，没有的话添加一个就可以了设置主机类型，如果安装的是linux系统，就选择linux，这里选择windows最后检查一下是否配置的正确开始配置映射这样主机和lun之间的映射就配置好了到服务器上重新扫描硬件如果服务器安装了2个HBA，并且存储2个控制器都有连接到光纤交换机，也安装了多路径软件，就可以看到下图5个设备（1个是多路径驱动，4个是映射的盘符）转到’磁盘管理‘ 可以扫描到刚才映射的lun（如果发现4个一样大小的lun,说明没用安装多路径软件，需要安装一下，鬼盘就消失了），把它做磁盘初始化，并格式化一下就可以正常使用了配置到此结束。
DELL-MD3620f光纤磁阵配置文档
1、组网情况在管理站安装好管理软件，在附带光盘。
（推荐用带外管理，2个管理口都要连接到交换机，默认的管理IP:192.168.128.101/102）连接如下图：打开管理软件，开始配置存储可以自动查找，也可以手动添加添加后找到存储后双击，进入管理界面2、创建磁盘池(即DDP动态磁盘池) 鼠标点击未分配的总容量，右键创建磁盘池定义磁盘池名称，选择需做磁盘池的硬盘，创建创建完成后可以看到磁盘池点击可用容量，鼠标右键创建虚拟磁盘选择创建精简虚拟磁盘（精简虚拟磁盘是动态调用资源的，以后比较容易扩展可以，虚拟容量一般可以设置成比实际容量大10倍），这里设置了10TB选择完成选择否3、创建一个主机组server 点击存储阵列鼠标右键→定义→主机组4、创建主机点击存储阵列鼠标右键→定义→主机定义主机名称server1选择已知关联主机端口标识符，HBA卡信息可在服务器上看到,执行more /sys/class/fc_host/host0/ port_namemore /sys/class/fc_host/host1/ port_name两个HBA卡对应host0和host1设置对应主机HBA的WWN如果服务器有2HBA，那么就把2个HBA的WWN都添加进来，没有的话添加一个就可以了设置主机类型，如果安装的是linux系统，就选择linux选择是，下一步完成选择是，以同样的方法创建主机server2添加servre2的两个HBA卡WWN5、开始配置映射选中主机组，右键选择添加LUN映射这样主机和lun之间的映射就配置好了6、开始创建SSD高速缓存（需激活高级功能，激活后会自动开启功能）右键新建的磁盘池——SSD高速缓存会看到已经是激活状态。
点击鼠标右键，创建SSD高速缓存，并把两块200GB的SSD硬盘选上。
7、高性能层（新增5个300GB的硬盘）（需激活高性能层功能，同一个license已经激活了SSD与高性能层功能）点击新添加的未配置硬盘容量，创建磁盘组将新增的5个300GB硬盘都做成RAID5选择否创建后不需新建虚拟磁盘组，系统会自己调用上面的空闲空间。
MD3600F安装配置图解
MD3600F 安装配置1.点击设置--添加存储阵列--选择手动--确定
2.选择带外管理--输入两个控制器的IP地址--点击添加
3.点击设备--选择发现的存储阵列
4.进入存储管理界面--选择逻辑--点击创建虚拟磁盘组
5.点击下一步
6.设置磁盘组名称(可按默认)--选择手动--点击下一步
7.选择RAID级别--选定物理磁盘--点击添加--点击计算容量--选择完成
8.添加热备--选择物理磁盘--点击热备用保护
9.选择查看/更改当前热备用保护--点击确定
10.选择硬盘--点击分配
11.选择要被分配的虚拟磁盘组--点击确定
12.在创建好的虚拟磁盘组中创建虚拟磁盘--选择逻辑--选择创建虚拟磁盘
13.选择下一步
14.选择虚拟磁盘容量--虚拟磁盘名称--点击完成
15.映射虚拟磁盘到主机(主机在连接到交换机后会自动扫描出来)--选择映射- -选择要映射的虚拟磁盘--点击定义附加映射
16.选择主机组或主机--选择LUN编号--选择虚拟磁盘--点击完成(完成这一步虚拟磁盘就可以在主机上正常使用了)
17.如何创建主机组--选择映射--点击默认组--定义--主机组
18.输入主机组名称--选择要添加到主机组的主机--点击添加--确定(主机组创建完毕)
19.修改控制器管理IP--点击设置--配置以太网管理端口--以太网管理端口--设置IP地址掩码及网关--点击确定完成
20.收集支持信息(发生故障报修时发送给技术支持)--点击支持--收集支持信息(下边还可查看日志)
21.选择浏览并制定文件名(也就是保存路径)--点击启动直到完成,生成文件后发送给戴尔技术支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DELL MD3600f 初始配置
目录
DELL MD3600f 初始配置 (1)
通过MDSS 软件连接 MD3600f 存储 (3)
通过MDSS 软件管理 MD3600f 存储 (4)
创建磁盘组 (5)
创建虚拟磁盘 (7)
物理磁盘组扩容 (9)
虚拟磁盘扩容 (10)
创建主机、主机组 (12)
给主机/主机组添加存储分区、附加映射 (16)
主、备控制器故障切换 (17)
通过MDSS 软件连接MD3600f 存储
安装完DELL MDSS 软件，执行Modular Disk Storage Manager Client.exe 文件后，显示如下窗口，点击“是”搜索本地的存储。
（说明：需要先将存储后面的网线接到内网）
通过搜索，可以找到局域网内的存储设备。
（说明：存储配置了管理IP后，可以直接连接管理IP进行管理）
通过MDSS软件管理MD3600f 存储
选中找到的存储阵列名称，右键点击“管理存储阵列”（或者双击“存储阵列名”）：
稍等一会，出现以下存储阵列的各信息统计窗口：
创建磁盘组
点击第二个“查看逻辑结构”（由于我的操作系统会出现乱码,所以没有正常显示）,选中“未配置的总容量”→“创建磁盘组”
按照窗口提示，点击“下一步”：
输入“磁盘组名称”，“物理磁盘选择选项”选择“手动”，点击“下一步”：
RAID 级别为5，从“未选定的物理磁盘”中添加三个磁盘到“选定物理磁盘”，点击“计算容量”可看到设置完RAID后的空间，点击“完成”
选择“否”，完成磁盘组创建，稍后再创建虚拟磁盘。
创建虚拟磁盘
返回后，可以看到之前创建的磁盘组，选中可用容量，右键“创建虚拟磁盘”
在弹出的窗口中点击“下一步”
设置新建虚拟磁盘容量 400GB，虚拟磁盘的名称 yixun，点击完成
选择“否”，完成虚拟磁盘的创建。
存储开始初始化虚拟磁盘，此过程需要的时间与容量大小有关。
（说明：在初始化过程中，系统不能做容量调整动作）
物理磁盘组扩容
选中要扩容的磁盘组，右键“添加可用容量（物理磁盘）”
这里选择添加两个物理硬盘（最多只能添加两个磁盘），选中后点击“添加”
点击“是”确认添加
返回到配置界面，可用看到右下方“添加物理磁盘-进度”（说明：此过程必须完成后，才可用对该磁盘组下的虚拟磁盘做相关操作。
）
虚拟磁盘扩容
选择磁盘组下面的虚拟磁盘（说明：虚拟磁盘扩容最大为该磁盘组中剩余可用容量大小），右键“增加容量”
点击“确定”
设置容量，点击“确定”。
（在这里也可以添加物理磁盘到磁盘组）
点击“是”确定增加
磁盘开始重新初始化大小，虚拟磁盘容量变为 500GB
创建主机、主机组
选择第四个，点击“查看/定义虚拟磁盘到LUN 的映射”（我这里乱码），点击“默认组”，“定义”，“主机组”：
输入主机组名称“esx”，点击“确定”
选择第四个，点击“查看/定义虚拟磁盘到LUN 的映射”（我这里乱码），点击“主机组esx”，“定义”，“主机”：
输入“主机名”，“是否激活在此存储上使用存储分区”选择“是”，点击“下一步”：
找到主机对应的WWN号，输入别名，点击“添加”，点击“下一步”：
（说明，冗余的链路需要在这里添加另外一个WWN 号）
主机类型选择VMWARE（三种类型可选择LINUX、Windows、VMWARE），点击“下一步”：
点击“完成”确认。
点击“否”（说明：可以选择“是“继续创建，我已经创建完两个主机，关于第二个主机的创建省了）
给主机/主机组添加存储分区、附加映射
关于定义存储分区与附加映射的区别说明：存储分区可以添加多个虚拟磁盘给主机或主机组，附加映射每次只能添加单个虚拟磁盘，移除存储分区会在两个主机上同时被移除。
存储分区和附加映射都可以提供分配给单个主机或主机组。
关于添加删除存储分区、附加映射的过程这里不做截图，只需两步，不做说明。
主、备控制器故障切换
默认使用的控制器是“位于机柜 0 插槽 0 中的 RAID 控制器模块”
通过登录到linux 系统中，使用fdisk 命令查看磁盘状态：
此时存储设备连接的名称是/dev/sdb ，这里通过手动的方式将控制器0 脱机。
脱机的步骤如下：打开控制界面后，点击“物理”
再点击菜单栏上的“高级”，“恢复”，“放置 RAID 控制器模块”，“脱机”
根据弹出的提示框说明，选择“是”后，控制器会自动切换到新的控制器 1上，
此时需要关闭当前的管理界面窗口，重新打开管理界面，才可以看到控制器0 处于不可用状态
存储上的控制器切换到控制器 1 后，服务器上对应的连接也会相应改变，对于linux 系统，再使用fdisk 命令查看：
之前的共享存储设备名变为/dev/sdc ，使用 partprobe 命令（或者重启服务器）使系统加载/dev/sdc1 分区
重新mount /dev/sdc1 分区到原来的/mydata 目录
对于Vmware 系统，无须做任何操作，FC 会自动切换到另一个光纤通道并挂载，ESX 上的虚拟机不受影响。
控制器故障恢复步骤：在物理视图下，鼠标选中脱机（或有问题的，需要恢复的控制器），这里是控制器0，
在菜单栏中选中“高级”，“恢复”，“放置 RAID 控制器模块”，“联机”
按照提示框输入“是”，稍后会看到物理视图下显示正常：
/'
管理界面仍有警告提示：
需要关闭当前的窗口，重启打开后，管理界面的警告才会消失。
