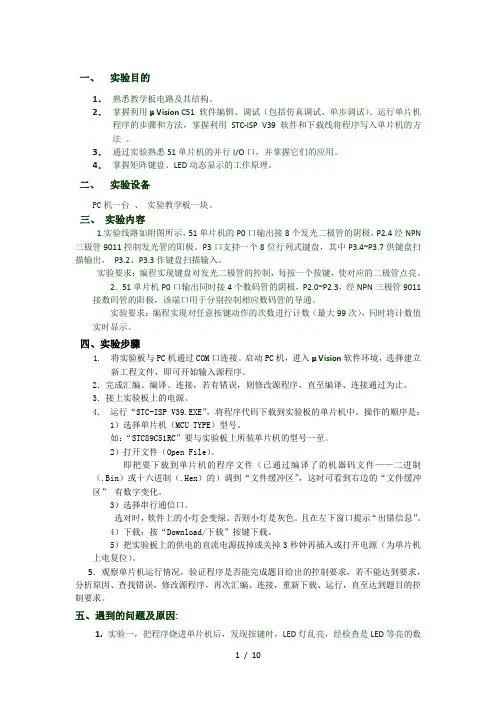

一、实验目的1.熟悉教学板电路及其结构。

2.掌握利用μVision C51 软件编辑、调试(包括仿真调试、单步调试)、运行单片机程序的步骤和方法,掌握利用STC-ISP V39软件和下载线将程序写入单片机的方法。

3.通过实验熟悉51单片机的并行I/O口,并掌握它们的应用。

4.掌握矩阵键盘、LED动态显示的工作原理。

二、实验设备PC机一台、实验教学板一块。

三、实验内容1.实验线路如附图所示,51单片机的P0口输出接8个发光二极管的阴极,P2.4经NPN 三极管9011控制发光管的阳极。

P3口支持一个8位行列式键盘,其中P3.4~P3.7供键盘扫描输出,P3.2、P3.3作键盘扫描输入。

实验要求:编程实现键盘对发光二极管的控制,每按一个按键,使对应的二极管点亮。

2.51单片机P0口输出同时接4个数码管的阴极,P2.0~P2.3,经NPN三极管9011接数码管的阳极,该端口用于分别控制相应数码管的导通。

实验要求:编程实现对任意按键动作的次数进行计数(最大99次),同时将计数值实时显示。

四、实验步骤1.将实验板与PC机通过COM口连接。

启动PC机,进入μVision软件环境,选择建立新工程文件,即可开始输入源程序。

2.完成汇编、编译、连接,若有错误,则修改源程序,直至编译、连接通过为止。

3.接上实验板上的电源。

4.运行“STC-ISP V39.EXE”,将程序代码下载到实验板的单片机中。

操作的顺序是:1)选择单片机(MCU TYPE)型号。

如:“STC89C51RC”要与实验板上所装单片机的型号一至。

2)打开文件(Open File)。

即把要下载到单片机的程序文件(已通过编译了的机器码文件——二进制(.Bin)或十六进制(.Hex)的)调到“文件缓冲区”,这时可看到右边的“文件缓冲区”有数字变化。

3)选择串行通信口。

选对时,软件上的小灯会变绿。

否则小灯是灰色。

且在左下窗口提示“出错信息”。

4)下载:按“Download/下载”按键下载。

单片机的简易计算器

单片机的简易计算器

单片机的简易计算器单片机简易计算器的设计与实现一、引言计算器是一种用于计算数学运算的工具,现在已经成为人们日常生活中必不可少的设备之一、在这个数字化的时代,我们经常需要进行简单的数学运算,如加、减、乘、除等。

为了满足人们的需求,我们可以使用单片机来设计和实现一个简易的计算器。

二、设计目标我们的设计目标是实现一个能够进行基本的加减乘除四则运算的简易计算器。

具体来说,我们希望计算器能够实现以下功能:1.输入两个数字进行计算,并显示结果。

2.支持加法、减法、乘法和除法运算。

3.具备简单的误操作处理能力,如输入错误提示等。

三、设计思路我们将使用8051系列单片机来设计和实现计算器。

具体的设计思路如下:1.使用矩阵键盘作为输入设备,通过扫描矩阵键盘来获取输入的数字和运算符。

2.通过数码管来显示计算结果。

3.使用中断处理器来处理键盘输入和计算结果的显示。

4.根据输入的运算符进行相应的运算,然后将结果显示在数码管上。

四、硬件设计1.选择合适的单片机,如STC89C52,AT89S52等,它们都是基于8051核心的单片机。

2.连接矩阵键盘到单片机的IO口,通过矩阵键盘的扫描来获取输入的数字和运算符。

3.连接数码管到单片机的IO口,用于显示计算结果。

五、软件设计1.在主程序中初始化单片机的IO端口和中断向量。

2.编写中断服务程序,用于处理键盘输入和计算结果的显示。

3.设计一个状态机来处理键盘输入和计算结果的显示。

4.根据状态机的状态来进行相应的运算和显示。

六、实现步骤1.编写主程序,包括对IO口和中断向量的初始化。

2.编写中断服务程序,用于处理键盘输入和计算结果的显示。

3.设计一个状态机,并实现状态机的状态转换和运算结果的计算。

4.测试并调试系统,确保计算结果的准确性。

七、总结通过使用单片机,我们成功地设计并实现了一个简易的计算器。

这个计算器不仅能够进行基本的加减乘除四则运算,还具备了简单的误操作处理能力。

在实际使用中,我们可以通过添加更多的功能和改进设计来进一步完善这个简易计算器。

23单片机模拟计算器数字输入和显示实验

23单片机模拟计算器数字输入和显示实验

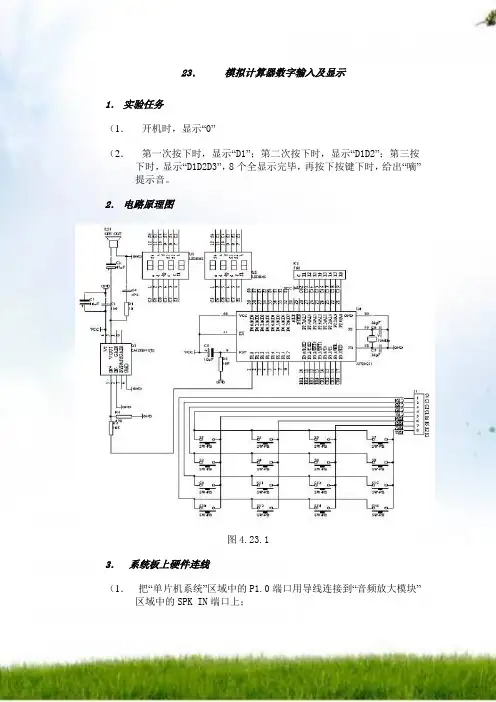

23.模拟计算器数字输入及显示1.实验任务(1.开机时,显示“0”(2.第一次按下时,显示“D1”;第二次按下时,显示“D1D2”;第三按下时,显示“D1D2D3”,8个全显示完毕,再按下按键下时,给出“嘀”提示音。

2.电路原理图图4.23.13.系统板上硬件连线(1.把“单片机系统”区域中的P1.0端口用导线连接到“音频放大模块”区域中的SPK IN端口上;(2.把“单片机系统“区域中的P3.0-P3.7端口用8芯排线连接到“4X4行列式键盘”区域中的C1-C4 R1-R4端口上;(3.把“单片机系统”区域中的P0.0-P0.7端口用8芯排线连接到“动态数码显示”区域中的A-H端口上;(4.把“单片机系统:区域中的P2.0-P2.7端口用8芯排线连接到“动态数码显示”区域中的S1-S8端口上;4.相关程序设计内容(1.行列式键盘输入及按键功能设定;(2.动态数码显示;(3.数码显示方式处理;5.汇编源程序(略)6.C语言源程序#include <AT89X51.H>unsigned char codedispcode[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0x 00};unsigned char codedispbitcode[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};unsigned char dispbuf[8]={0,16,16,16,16,16,16,16};unsigned char dispbitcount;unsigned char temp;unsigned char i,j;unsigned char key;unsigned char keypos;bit alarmflag;void change(unsigned char *p,unsigned char count){while(count>0){*(p+count)=*(p+count-1); count--;}}void main(void){TMOD=0x01;TH0=(65536-4000) / 256;TL0=(65536-4000) % 256;TR0=1;ET0=1;EA=1;while(1){P3=0xff;P3_4=0;temp=P3;temp=temp & 0x0f;if (temp!=0x0f){for(i=50;i>0;i--)for(j=200;j>0;j--); temp=P3;temp=temp & 0x0f;if (temp!=0x0f){temp=P3;temp=temp & 0x0f; switch(temp){case 0x0e:key=7;break;case 0x0d:key=8;break;case 0x0b:key=9;break;case 0x07:key=10;break;}if ((key>=0) && (key<10)){keypos++;if(keypos<8){change(dispbuf,keypos); dispbuf[0]=key;}else{keypos=8;alarmflag=1;}}temp=P3;P1_0=~P1_0;temp=temp & 0x0f;while(temp!=0x0f){temp=P3;temp=temp & 0x0f; }alarmflag=0;}}P3=0xff;P3_5=0;temp=P3;temp=temp & 0x0f;if (temp!=0x0f){for(i=50;i>0;i--)for(j=200;j>0;j--);temp=P3;temp=temp & 0x0f;if (temp!=0x0f){temp=P3;temp=temp & 0x0f; switch(temp){case 0x0e:key=4;break;case 0x0d:key=5;break;case 0x0b:key=6;break;case 0x07:key=11;break;}if ((key>=0) && (key<10)){keypos++;if(keypos<8){change(dispbuf,keypos); dispbuf[0]=key;}else{keypos=8;alarmflag=1;}}temp=P3;P1_0=~P1_0;temp=temp & 0x0f;while(temp!=0x0f){temp=P3;temp=temp & 0x0f; }alarmflag=0;}}P3=0xff;P3_6=0;temp=P3;temp=temp & 0x0f;if (temp!=0x0f){for(i=50;i>0;i--)for(j=200;j>0;j--);temp=P3;temp=temp & 0x0f;if (temp!=0x0f){temp=P3;temp=temp & 0x0f; switch(temp){case 0x0e:key=1;break;case 0x0d:key=2;break;case 0x0b:key=3;break;case 0x07:key=12;break;}if ((key>=0) && (key<10)){keypos++;if(keypos<8){change(dispbuf,keypos); dispbuf[0]=key;}else{keypos=8;alarmflag=1;}}temp=P3;P1_0=~P1_0;temp=temp & 0x0f;while(temp!=0x0f){temp=P3;temp=temp & 0x0f; }alarmflag=0;}}P3=0xff;P3_7=0;temp=P3;temp=temp & 0x0f;if (temp!=0x0f){for(i=50;i>0;i--)for(j=200;j>0;j--);temp=P3;temp=temp & 0x0f;if (temp!=0x0f){temp=P3;temp=temp & 0x0f; switch(temp){case 0x0e:key=0;break;case 0x0d:key=13;break;case 0x0b:key=14;break;case 0x07:key=15;break;}if ((key>=0) && (key<10)){keypos++;if(keypos<8){change(dispbuf,keypos); dispbuf[0]=key;}else{keypos=8;alarmflag=1;}}temp=P3;P1_0=~P1_0;temp=temp & 0x0f;while(temp!=0x0f){temp=P3;temp=temp & 0x0f; }alarmflag=0;}}}}void t0(void) interrupt 1 using 0{TH0=(65536-4000) / 256;TL0=(65536-4000) % 256;P0=dispcode[dispbuf[dispbitcount]];P2=dispbitcode[dispbitcount];dispbitcount++;if (dispbitcount==8){dispbitcount=0; }if (alarmflag==1) {P1_1=~P1_1;}}。

单片机实践简易计算器实验报告

单片机实践简易计算器实验报告

零基础DIY单片机简易计算器实践
单片机是一种很有趣的微处理器,它广泛应用于电子产品中。

学习单片机可以帮助我们更深入理解计算机原理和底层运作。

本实验将介绍如何使用单片机来制作一个简易计算器。

所需材料:
1. 单片机开发板
2. 4位7段显示器
3. 数字按键开关
4. 杜邦线
5. 电位器
6. 板子外壳
步骤1:连接电路
将数码管和数字按键开关与单片机开发板连接。

使用杜邦线将每个组件的引脚连接到开发板的相应引脚。

电位器可用于调节数码管显示的亮度。

步骤2:编写程序
使用C语言编写程序。

程序需要识别按键输入的数字和运算符,
并根据不同的情况显示计算结果。

程序中需要使用条件语句、循环语
句和函数等基本语言结构。

步骤3:测试程序
将编写好的程序上传到单片机开发板中。

测试程序的过程中要注
意按键输入的顺序和正确性。

如果按键输入错误,程序需要能够正确
地识别并给出错误提示。

步骤4:完成外壳
将单片机开发板和数码管装进铝盒中,并将数字按键开关与外壳
相连。

在外壳上打开一个窗口,以便能看到数码管和按键。

为了美观,可以涂上一些喜欢的颜色或加上小贴纸等装饰。

通过这个实验,我们深入了解了单片机的基本原理和运作方式,
掌握了C语言编程语言基础知识,并制作了一个实用的计算器。

在实
践中,我们不仅锻炼了问题解决能力和动手能力,还增强了对电子产
品的兴趣和信心。

模拟计算器数字输入及显示课程设计

模拟计算器数字输入及显示课程设计

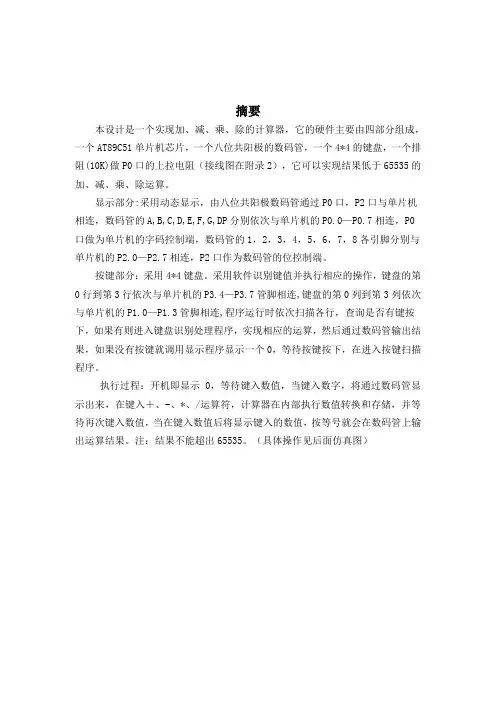

摘要本设计是一个实现加、减、乘、除的计算器,它的硬件主要由四部分组成,一个AT89C51单片机芯片,一个八位共阳极的数码管,一个4*4的键盘,一个排阻(10K)做P0口的上拉电阻(接线图在附录2),它可以实现结果低于65535的加、减、乘、除运算。
