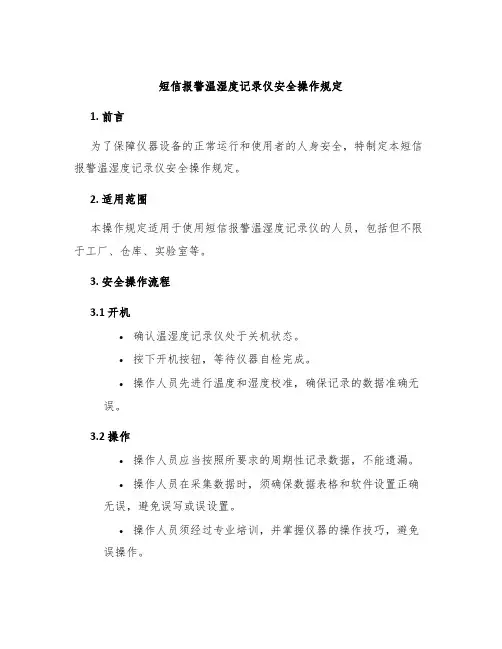

短信报警温湿度记录仪安全操作规定

短信报警温湿度记录仪安全操作规定1. 前言为了保障仪器设备的正常运行和使用者的人身安全，特制定本短信报警温湿度记录仪安全操作规定。

2. 适用范围本操作规定适用于使用短信报警温湿度记录仪的人员，包括但不限于工厂、仓库、实验室等。

3. 安全操作流程3.1 开机•确认温湿度记录仪处于关机状态。

•按下开机按钮，等待仪器自检完成。

•操作人员先进行温度和湿度校准，确保记录的数据准确无误。

3.2 操作•操作人员应当按照所要求的周期性记录数据，不能遗漏。

•操作人员在采集数据时，须确保数据表格和软件设置正确无误，避免误写或误设置。

•操作人员须经过专业培训，并掌握仪器的操作技巧，避免误操作。

•操作人员在使用过程中，应当时常检查仪器的运行是否异常，如出现异常情况应该及时报修或更换。

3.3 关机•操作人员在操作完毕后，将短信报警温湿度记录仪处于关机状态。

•清理整理记录表格和数据，避免数据丢失或不准确。

•存放仪器时，应当放置在干燥通风的地方，避免受到外界因素的影响。

4. 避免操作中的事故•严禁将温湿度记录仪与其他电子设备一起使用，避免短路或电器故障引起火灾。

•严禁在操作过程中将短信报警温湿度记录仪拆开或进行改装，避免电击或设备损坏。

•严格遵守操作规定，不要进行危险测试或试验。

•在存放和携带仪器时，避免碰撞或磕碰，保持仪器的完好无损。

5. 紧急处理•如果出现突发事故，如火灾、气体泄露等情况，应当立即呼叫消防或救护队伍，并在确保个人安全的前提下做好现场的清理和保护工作。

•在短信报警温湿度记录仪异常情况下，应立即报修或联系生产厂商，避免设备故障影响使用。

6. 总结以上规定是为了保证短信报警温湿度记录仪的正常运行，减少使用过程中的安全隐患，切勿忽视操作规定，保障生产环节安全、高效、顺畅进行。

RCW-400 远程记录报警监测仪使用说明书

RCW-400远程记录报警监测仪使用说明书江苏精创电气股份有限公司目录第一章产品介绍 (2)1.1概述 (2)1.2功能特点 (2)第二章仪器使用说明2.1产品显示2.1.1产品界面 (3)2.1.2液晶显示 (3)2.1.3报警显示 (4)2.2产品安装2.2.1附件安装 (4)2.2.2F4辅助端子安装和拆卸 (4)2.2.3SIM卡安装 (4)2.2.4SIM卡更换 (4)2.3产品使用2.3.1设备激活 (5)2.3.2手机绑定 (5)2.3.3短信报警功能使用 (5)2.3.4记录开始和停止 (7)2.4参数设置2.4.1设置参数方法 (7)第三章技术指标 (8)第四章附件说明4.1设备标配 (8)4.2选配部件 (9)第五章故障排除 (10)第一章产品介绍1.1概述RCW-400是一款双路温湿度记录仪，具有测温范围宽、精度高等优点。

段式液晶屏可同时显示系统时钟、当前工作状态、记录容量以及记录数据。

具有蜂鸣器以及继电器报警输出功能，具备无线GPRS数据传输方式，结合冷链物联网平台，在可上网终端上随时查看温湿度数据。

同时还可以通过GSM进行短信报警。

客户通过浏览器在线实现远程查看和管理监控数据。

可通过智能手机终端软件实时查看管理监控数据。

RCW-400标配1温1湿，可以扩展为2温2湿或4路温度，库狗RCW-400内置充电锂电池，冷库断电仍可提供实时数据上传、短信报警服务。

广泛应用于食品、药品、餐饮、物流以及符合HACCP体系认证的行业。

1.2功能特点●冷库运行状态监测功能。

●具有超温超湿短信报警功能●在库狗电源断开后，可持续工作至少6小时。

●具有蜂鸣器和继电器报警功能。

●监测与记录温、湿度数据。

●数据记录周期可灵活设置。

●设备自身记录容量2000组，服务器不受存储组数限制。

●RCW-400与精创云平台通信，可实时远程监控、上传、打印、管理记录仪。

第二章仪器使用说明2.1产品显示2.1.1产品界面GSM天线库狗电源指示灯GSM网络指示灯数值减少键保存退出参数设置键数值增加键图12.1.2液晶显示符号说明图2⑴电池电量显示⑵库狗电源接通指示⑶菜单设置模式显示⑷超限报警指示⑸报警指示⑹探头显示⑺日期时间显示⑻记录状态指示Wait-等待记录ACT-正在记录⑼记录个数⑽GPRS连接指示⑾GSM网络信号强度⑿湿度单位⒀温度单位2.1.3报警显示2.1.3.1传感器报警上限报警短路或未接报警图32.2产品安装2.2.1附件安装图中标识代表如下：⑴接线标签图5⑵交流电源适配器⑶温度和湿度传感器复用1；温度插入89；湿度插入6789；⑷温度和湿度传感器复用2；温度插入1213；湿度插入10111213；⑸温度传感器3(选配)；⑹温度传感器4（选配）；⑺USB、RS485接口为扩展，暂不使用；2.2.2SIM 卡安装请使用手机SIM 卡，且卡中有足额话费，若您不清楚应该使用SIM 卡类型，请联系供货商。

mdo34 使用手册

mdo34 使用手册一、产品概述MDo34是一款多功能数据记录仪，设计精巧，操作简单。

它可对各种环境参数进行实时监测、记录和报警，广泛应用于气象、农业、环保等领域。

MDo34以其卓越的性能和稳定的品质，为用户提供准确可靠的数据支持。

二、主要特点高精度数据采集：MDo34采用先进的传感器技术，确保数据的准确性和可靠性。

大容量存储：内置大容量存储芯片，可长时间记录数据。

多种报警功能：具有超限报警功能，及时提醒用户采取相应措施。

多种通讯方式：支持Wi-Fi、蓝牙等多种通讯方式，方便数据传输。

防水设计：外壳防水，适应各种恶劣环境。

三、使用方法开箱与安装：打开包装，取出MDo34主机，按照说明书上的步骤进行安装。

请确保放置平稳，无振动。

电源连接：将电源线插入MDo34主机，确保连接牢固。

请使用指定电源，避免电压过高或过低。

传感器连接：根据需要，将各类传感器连接到MDo34主机上。

确保传感器与主机接口紧密连接，防止松动或脱落。

开始使用：打开电源开关，等待设备自检完成。

此时，MDo34将开始采集并记录数据。

数据查看与导出：通过Wi-Fi或蓝牙连接设备到电脑或其他移动设备，使用配套软件查看数据或将其导出为Excel等格式进行分析。

报警设置：根据需要，设置各传感器的报警阈值。

当数据超过设定阈值时，MDo34将发出报警提示。

数据导出与备份：定期将存储芯片中的数据导出并备份，以防数据丢失。

保养与维护：定期检查设备外观及各部件是否正常。

如发现异常，请及时联系专业人员进行维修。

四、注意事项请勿在设备运行时随意拆卸或改装MDo34。

请在设备附近保持干燥，避免水滴溅入。

在使用过程中，请勿随意更改设备设置或连接未经测试的传感器。

如长时间不使用设备，请定期通电检查以确保设备正常工作。

NAPUI130系列记录仪使用说明书(新版,中性)

外形尺寸：288×288×200mm(长×宽×深）
安装开孔尺寸 278×278mm
5
4.2 接线端子图
模块安装顺序是由左下角 M1（1～8 通道）开始往右 M2（9～16 通道）再往上面一层左 M3 往右 M4 逐层往上的顺序最上面左 M7 右为 M8（57～64 通道），继电器信号输出模块一般默认插入 M8 位置。 1------交流 AC85-265V 电源输入端子
0.1℃
0.05℃
0.05℃
0.02℃
3
输入信号包括直流电流，直流电压，热电阻，热电偶，远传压力表五类，通过按键或触屏输入选择。隔离万能输入。
3.3 报警输出
继电器输出：触点容量 AC 220V，3A，阻性负载；16 点可参数设置输出，可按通道的各报警点值设定。
3.4 外供电源
DC 24V 电源：用于给变送器供电，最大负载能力≤200mA 。
3.5 通讯打印接口（选配功能）
光电隔离；标配 RS232、RS485 通讯。通讯速率 9600，19200，57600，115200 通过设定选择。配套测试软件，提供参数设置软件和应用软件技术支持。可选 Modbus RTU 通讯协议与上位机通讯。
3.6 电源条件
AC 220V 供电的仪表：AC 85~265V，功耗小于 20VA； DC 24V 供电的仪表：24V±10%，功耗小于 20VA。注：实际功耗与仪表采集模组数量有关
-20℃至+60℃
±0.05% of rdg±2 digit ±0.05% of rdg±2 digit ±0.05% of rdg±2 digit ±0.05% of rdg±2 digit ±0.05％ of rdg ±2digit ±0.05% of rdg±2 digit ±0.05% of rdg±2 digit ±0.05% of rdg±0.6℃ ±0.05% of rdg±0.6℃ ±0.05% of rdg±0.5℃ ±0.05% of rdg±0.6℃ ±0.05% of rdg±0.6℃ ±0.05% of rdg±0.8℃ ±0.05% of rdg±1.6℃ ±0.05% of rdg±0.9℃ ±0.05% of rdg±1.6℃ ±0.05% of rdg±1.7℃ ±0.05% of rdg±1.0℃ ±0.05% of rdg±0.3℃

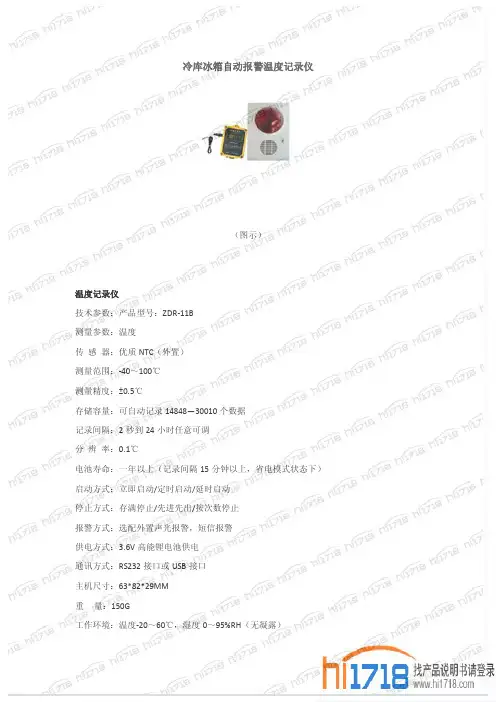

冷库冰箱自动报警温度记录仪说明书

冷库冰箱自动报警温度记录仪（图示）温度记录仪技术参数：产品型号：ZDR-11B测量参数：温度传感器：优质NTC（外置）测量范围：-40～100℃测量精度：±0.5℃存储容量：可自动记录14848—30010个数据记录间隔：2秒到24小时任意可调分辨率：0.1℃电池寿命：一年以上（记录间隔15分钟以上，省电模式状态下）启动方式：立即启动/定时启动/延时启动停止方式：存满停止/先进先出/按次数停止报警方式：选配外置声光报警，短信报警供电方式：3.6V高能锂电池供电通讯方式：RS232接口或USB接口主机尺寸：63*82*29MM重量：150G工作环境：温度-20～60℃，湿度0～95%RH（无凝露）温湿度自动记录仪功能及特点：1、本机体积小，软件操作简单，性能可靠，记录间隔可根据要求从2秒至24小时任意设置。

2、全程跟踪记录被测环境中的温度数据，记录时间长，具有断电数据自动存储保护功能。

3、整机功耗小，使用内置锂电池供电，电池供电可达一年以上。

4、强大的报警功能，一旦测量环境中的温度超标，即刻发出声音报警，并向 3个手机同时发出超标短信（需配短信报警器）。

5、软件功能强大，数据查看方便，随时可以将记录仪中的数据导出到计算机中，并可以存储为EXCEL表格文件或文本文件，生成数据曲线，以供其它分析软件进一步进行数据处理。

6、记录仪可脱开计算机独立工作，当需要读取数据时可通过通讯接口由计算机读取记录仪内的数据。

温度自动记录仪使用说明：1、使用随机附带的软件光盘安装记录仪操作软件，安装好后，使用通讯数据线连接电脑的串口和记录仪。

2、打开安装在电脑中的记录仪软件，记录仪和电脑会自动连接，选择“设置参数”，设置用户名、标题、功耗模式、记录间隔、启动方式、停止方式、报警上下限等，设置好后点“确定”。

（一般可设置记录间隔15分钟一次，省电模式，立即启动，先进先出）3、把温度记录仪带到需要测量的环境中，并用配件包将它固定，插上传感器，就可以按照您的设定开始自动记录温湿度了。

SD-2500燃气报警器使用说明书

PT2C-1595炉内气体监测仪ＳＤ－２５００使用说明书(PT2-159)(PT2E-159)〒174-8744 日本东京都板桥区小豆泽2-7-6 网页 https://www.rikenkeiki.co.jp/使用时的注意事项本仪器为用于检测空气中的可燃性气体并带有报警功能的气体报警器。

气体报警器是用于保障安全的仪器，而并非用于进行气体定量・定性分析及相关测定的分析仪或浓度仪。

请于充分理解以下事项的基础上，正确使用本仪器。

１．本仪器会受到检测对象气体以外的气体、蒸汽等带来的干扰。

请留意由于干扰而造成的报警。

此外，安装地点的环境变化（温度、湿度等）也会使仪器产生变动。

２．在进行报警设定时，请充分考虑仪器性能，并使设定与其相匹配。

作为对应高压气体安全保障法的设备，当报警设定未达到我公司标准报警设定值时，将会引发错误报警。

３．本仪器用于保障工作场所的安全，并不具备控制功能。

请将本仪器的报警接点输出用于外部报警指示灯及蜂鸣器；将模拟信号输出用于显示器或外部记录仪。

若因用于上述之外的控制用途，从而导致误操作的发生，恕我司概不进行赔偿。

４．本仪器所使用的气体检测传感器的气体感应部，是通过将氧化触媒含浸于金属多孔烧结体中制作而成的。

若烧结体表面附着有硅酮及硫化物，则气体感应部的面积将随之减少，进而引起感度的大幅降低。

从安全管理的角度来看，即便仅有微量的硅酮及硫化物存在，也请避免在该情况下使用本仪器。

５．在仪器保养方面，需要进行定期点检，此过程包含对使用说明书上所载明的需定期更换的零部件进行更换调整。

此外，由于本仪器属于安保仪器，因此我们推荐用户依照相关规定，每隔6个月进行定期点检及气体校准。

目录１产品梗概1-1. 前言・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 1 1-2. 使用目的・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 1 1-3. 危险、警告、注意、附注的定义・・・・・・・・・・・・・・・・・・・・・・・・ 1 1-4. 防爆规格的确认方法・・・・・・・・・・・・・・・・・・・・・・・・ 1 ２安全方面的注意事项2-1. 危险事项・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 2 2-2. 警告事项・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 2 2-3. 注意事项・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3 2-4. 安全信息・・・・・・・・・・・・・・・・・・・ 4 ３产品的构成3-1. 仪器本体及标准配件・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5 3-2. 各部位名称及功能・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 6 3-3. 结构图・・・・・・・・・・・・・・・・・・・・・・・・・・・・7 ４使用方法4-1. 使用前的特别提示・・・・・・・・・・・・・・・・・・・・・・・・・・・・8 4-2. 关于安装地点的注意事项・・・・・・・・・・・・・・・・・・・・・・・・・・8 4-3. 系统设计方面的注意事项・・・・・・・・・・・・・・・・・・・・・・・・・・9 4-4. 安装方法・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・11 4-5. 配线方法・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・12 ５操作方法5-1. 启动准备・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・17 5-2. 基本工作流程・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・17 5-3. 启动方法・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・18 5-4. 关于各种模式的说明・・・・・・・・・・・・・・・・・・・・・・・・・・・・・19 5-5. 用户模式・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・20 5-6. 结束工作方法・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・22 ６各种功能6-1. 气体报警・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・23 6-2. 故障报警・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・24 6-3. 外部输出・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・25 6-4. 关于各种功能・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・26 ７保养点检7-1. 点检的频率及点检项目・・・・・・・・・・・・・・・・・・・・・・・・・・・・27 7-2. 定期点检模式・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・28 7-3. 气体校准方法・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・35 7-4. 零部件的更换・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・37 ８保管・移动位置及废弃的相关说明8-1. 保管或长期不使用时的处理方法・・・・・・・・・・・・・・・・・・・・・・38 8-2. 移动位置或再次使用时的处理方法・・・・・・・・・・・・・・・・・・・・・・・38 8-3. 产品的废弃・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・38 ９疑难解答・・・・・・・・・・・・・・・・・・・・・・・・・・・39 １０产品规格10-1. 规格一览・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・40 10-2. 配件一览・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・41 10-3. 检测原理・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・42 １１用语释义・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・43３－３．结构图＜电气系统图＞7＜零点调整“１－１”＞于进行零点调整时使用。

单警执法音视频记录仪操作说明书

单警执法音视频记录仪操作说明书前言非常感谢您购买我司单警执法音视频记录仪产品,本产品是针对现今取证难专门研发的一款产品；同时也满足其他场合使用的需求，可运用于会议记录、监控取证、外景拍摄、物业取证摄像等，能让您一机多用，让您的生活无忧，更加丰富多彩。

我司研发的单警执法音视频记录仪蕴含了夜视和视音频处理技术，功能全面，性能可靠。

执法者在执行执法任务时使用该设备，可以适时记录，收集证据，规范执法，真实记录执法过程，保证执法更加准确，公正。

本手册将详细说明如何安装、操作、产品参数和注意事项等。

使用前请详细阅读并请妥善保管，我们希望本产品能满足您的需求并长期服务于您！一、您的记录仪包装明细>单警执法音视频记录仪：1台>充电器：1个>背夹：1个>USB数据线：1条>保修卡：一张>合格证：一张>产品操作说明书：一本二、外观及按键定义说明1.电源开关机键2.对讲按键/重要文件加星键3.摄像键/一键摄像键4.拍照键5.录音键/一键录音键6.红外键/向上选择键/快进/放大7.激光键/向下选择键/快退/缩小8.返回键/灯光爆闪键9.回放键/确认键10.照明键/关屏键11.菜单键12.复位键13.外置摄像头接口/视频输出接口14.HDMI视频接口15.充电口/数据连接口16.对讲连接口17.红色灯亮代表在录像/黄色灯亮代表在录音18.红色灯亮代表在充电/绿色灯亮代表已开机三、按键快捷操作说明按【开关机】键开机，进入待机画面后；按【摄像】键进行录像或一键录像功能按【拍照】键拍摄照片按【录音】键开始录音或一键录音功能按【IR/上】键在夜间录像时可开启红外夜视灯，箭头符号为向上选择键，快进和放大键。

按【L/下】键开启激光灯定位，箭头符号为向下选择键，快退和缩小键。

按【OK/回放】键在停止录像情况下短按是回放，可快速预览最后一个视频或者图片，在进入菜单情况下是确认功能。

按【返回】键在进入菜单情况下轻按表示返回上一界面。

KZS／MII型集中式轴温报警器使用维护说明书

附录 18KZS／M-Ⅱ型集中式轴温报警器使用维护说明书1概述KZS/M-Ⅱ型铁路客车集中式轴温报警器是根据铁道部要求最新研制的用于铁路客车轴温监测和报警的高技术产品。

它采用最新的微型计算机芯片，结构简单、工艺先进、可靠性高、抗干扰能力强。

随着客车结构的不断变化，要求客车电器装备体积缩小，以提高有效的载客空间。

在铁道部有关部门的要求下，我公司对KZS/M-I型轴温报警器的结构进行重新调整，实现体积小型化，以满足新型客车发展的需要。

为区分与KZS/M-I型轴温报警器的不同，特将小体积报警器定为KZS/M-II型轴温报警器，其功能、接线方式、性能指标、键面操作方式与KZS/M-I型轴温报警器基本相同。

2特点2.1该仪器是数字式传感器和模拟传感器兼容的机器。

仪器自动识别、自动兼容任意混装的数字和模拟传感器。

该仪器既可以使用TKZW-1T型(统一型)传感器，也可以使用数字式传感器。

用户使用非常方便。

2.2 该仪器具有全列车报警和单独报警功能。

乘务员在列车的任何一节车厢都可以知道整个列车任何一节车厢任何一个轴位的轴温。

这将大大方便乘务人员的工作。

该仪器采用一体化结构、温度测量、显示、数据信号传输、电源等都在一台机器内、只需接上传感器就可以正常工作。

若不连接载波线，则只能当一般的轴报仪使用。

仪器使用时对广播无任何干扰。

2.3该仪器采用先进的模块式开关稳压电源，能在DC36—72V或DC77V~138V（110V标准时）范围内可靠工作。

一体化结构，工作可靠，带负载能力、抗干扰能力强、不易损坏、克服了一般逆变电源的缺点。

2.4由于该仪器采用大规模集成电路、计算机微处理器（CPU），智能化处理传感信息、模块化结构，因此结构简单、没有一个需要调节的元件，可靠性大为提高，仪器达到“免维护”，解除了用户的后顾之忧。

2.5如果采用数字式传感器，可以去除由于线路带来的测量温度误差，仪器的抗干扰能力大为提高。

2.6仪器的数据传输利用两根广播线或两根专用线进行，在现有的TKZW-1T型接线的基础上只加两根线，接线简单。

数据记录仪说明书

转换成其他数据格式
软件提供将所下载的数据保存为其他数据格式。如记录仪文件，Access文件，Excel文件，Word文件，文本文件。
具体操作点击保存会弹出（图7-5）
图7-5
选择以“文件方式保存”（图7-6）
图7-6
在保存类型下拉框选择需保存的数据类型。
选择将“数据附加到数据库”（图7-5）保存类型直接保存为Access文件。
刷新：当记录仪无法正常启动，一直处于停止状态时，可用“刷新”启动记录仪。
高级命令：工程模式，使用请询问厂家。
视图
工具栏：
图6-2
状态栏：
图6-3
属性栏：
图6-4
实时数据采集窗口：
图6-5
层叠窗口：排列窗口成互相重叠
水平平铺：水平方向排列窗口成互不重叠
垂直平铺：垂直方向排列窗口成互不重叠
重排图标：窗口恢复原始排列
图6-11
关于：查看软件信息
图6-12
工具栏功能说明
打开：打开一个现有的文档资料
另存为：将活动文档以一个新文件名保存
打印：打印文件时的打印机的程序设置并打印文件
七、具体操作指南
点击桌面上的图标进入设置界面，点击“连接 ”后这时左面的记录仪属性可以见到以下画面。（如图7-1）
图7-1
用户在这个界面上可对数据记录仪进行各项参数的设置
2、产品简介
针对以上这些情况我厂研制开发的精鹰牌ZDR系列固态数据记录仪，汲取国外同类产品优点并结合我国特点自主设计，可对温度、湿度、照度等进行记录。采用内置或外接各种传感器，采用单片机对外部数据进行采样，并将采样数据保存在系统不挥发存储器内。
固态数据记录仪采用高能锂电池供电，无需外部电源，体积小巧便于携带（58×72×29）mm，整机功耗小，可连续工作3年以上（视工作情况而定）。固态数据记录仪采用系列化设计，记录仪的基本型为单路数据采集、记录，复合型为多路数据采集记录，显示型为在基本型、复合型采集器基础上可用LCD进行实时数据显示。

MC200说明书

一.使用需知尊敬的用户：感谢您使用我公司生产的MC-200系列集成无纸记录仪。

MC系列仪表在出厂前经过严格的检验，请您在收到仪表后，检查外观、合格证及备件。

在包装箱内附有备件清单。

在使用前，请仔细阅读本说明书。

1．本仪表已经过严格测试，如无严重损坏，一般不须做任何调整。

请您根据实际要求正确组态。

2．本仪表安装地点周围不应有较强的电磁辐射干扰。

如果周围有无线发射台等具有强电磁辐射的设施，则应对整个仪表屏蔽。

此外，信号线也建议采取屏蔽措施。

3．本仪表须正确安装在仪表柜上，固定良好。

保证仪表周围有良好的散热条件。

4．本仪表供电如果存在较强污染，建议在仪表电源前端加一个功率为10瓦以上的电源低通滤波设备。

5．本仪表采用微动键盘，请用户用手指轻轻触压，不要使用螺丝刀等硬物戳压键盘。

6．本仪表使用的液晶屏不能压迫、碰撞。

[注]1. 液晶屏有一定的视角。

建议用户将仪表安装在人的正常平视范围（1.4米~1.8米）之内。

过低或过高安装，效果不好。

2．液晶屏的对比度受温度的影响会发生改变。

在不同的温度条件下或液晶屏的对比度过浓或过淡时，用户可以通过主板上的RW1电位器调节。

调节时人眼平视液晶屏，并上下左右观察，使对比度适中，视角在正常的观察范围内。

二.概述随着微电子技术、计算机技术和通信技术的飞速发展，在工业上使用的显示、记录、控制仪表的技术更新越来越快，旧的控制室仪表不断被性能更可靠、功能更强大、使用更方便的控制室仪表取代。

在广泛应用的化工、炼油、冶金、制药、造纸、建材等各行业中，随着企业规模的扩大、自动化程度的提高，对控制室仪表也提出了更高的要求。

在征求广大用户的各种需求的基础上，我公司经过多年的连续开发和生产，已经成功推出PG1000/2000/3000自动监控系统和MC90/100/200/300/500/700/800系列仪表，能够满足各类用户的各种不同使用场合的需求。

MC系列仪表还支持iFIX、组态王、MCGS等流行专业组态软件构成计算机监控系统。

DSJ-U5单警视音频记录仪使用说明书

DSJ-U5单警视音频记录仪使用说明书一．熟悉记录仪18 19151312117543使用产品前请您仔细阅读本使用说明书12986101716142021功能使用说明列表功能序号使用名称功能说明 1 白光灯白色LED 高亮灯，在环境比较暗的情况下做照明使用。

2红外灯左自动红外线补光灯，开启显示黑白图像，在环境较暗的情况下对摄像头补光使记录仪高效工作有效距离15米。

3对讲MIC 输入口连接对讲机时的声音输入口。

4摄像头用于采集图像使显示屏显示相应的图像。

5背夹用于使用者固定记录仪，可以上下180度旋转。

6激光灯用于准确的定位记录仪拍摄的范围，不可对准眼睛使用。

7红外灯右自动红外线补光灯，开启显示黑白图像，在环境较暗的情况下对摄像头补光使记录仪高效工作有效距离15米。

8录音MIC 输入口本机录像和录音时的声音输入口。

9警徽警察徽标表示记录仪的使用单位。

10执法徽标执法徽标表示记录仪用途。

11TFT 高清显示屏 2.0英寸TFT 高清显示屏，用于显示当前的图像和存储的信息内容。

12【菜单/退出】键操作按键，在待机状态下短按进入菜单设置，其它状态下短按为返回当前选择的上级菜单。

13【文件夹/确认】键操作按键，在待机状态下短按进入文件夹菜单，其它状态下短按为确认当前选择的操作。

14喇叭输出口用于回放本机存储视频，音频声音以及各种操作的提示声音和报警声音的输出。

15螺丝胶塞用于防止液体进入和美化外观的作用。

16 【向下浏览】键操作按键，在待机状态下短按是逐级变焦放大图像长按是连续变焦放大图像，在播放视频和录音时短按是减小喇叭音量，在播放视频是长按是快进功能松开是恢复正常播放，在其它状态下向下浏览选择。

17 【向上浏览】键操作按键，在待机状态下短按是逐级缩小变焦图像长按是连续缩小变焦图像，在播放视频和录音时短按是增大喇叭音量，在播放视频是长按是快退功能松开是恢复正常播放，在其它状态下向上浏览选择。

iPM_快速指南_V2.0_CH

本快速指南按照最完全的配置对本产品进行介绍，部分内容可能不适用于您所购买的产品。如有任何疑问，请与本公司联系。
© 2011-2013迈瑞生物医疗电子股份有限公司，版权所有。保留所有权利。产品规格如有变化，恕不另行通知。谨以最新技术资料及检验结果为准。
1
正面视图
1
34 5
6
7
8
9
10 11
产品介绍
清洁设备时： 1. 关闭电源，并断开电源线及其他连接线，并取下电池。 2. 进行清洁之前，先用一块无绒软布沾取清水将显示屏和监护仪表面擦拭干净。 3. 使用软布吸附适量的清洁剂擦拭显示屏。 4. 使用软布吸附适量的清洁剂擦拭设备的表面。 5. 必要时，使用干布擦去多余的清洁剂。 6. 将设备放置在通风阴凉的环境下风干。
按下：按下旋钮，可以执行某个操作，如进入某菜单或执行某命令。
侧面视图（iPM 12）
1 4 2
产品介绍
2
侧面视图（iPM 10，iPM 8）
1
1
1
4 3
3 2
1. 把手 2. 电池门
3. 记录仪 4. 模块插槽
3
产品介绍
后视图（iPM 12，iPM 10）
后视图（iPM 8）
3
12
1. 交流电源插座
注意：
改变日期与时间将影响趋势和事件的存储，并可能导致数据丢失。
打开参数设置菜单
您可以选择波形区或参数区进入相应参数的设置菜单。
打开报警设置菜单
选择【报警设置】热键，或选择【主菜单】→【报警设置 >>】，可以打开【报警设置】菜单。
设置报警音量
1. 选择【音量设置】热键，或【主菜单】→【报警设置 >>】→【其他】。

霍尼韦尔报警打印机说明书

7
SMA-Printer 使用手册
三、安装及主机相关设置 SMA-Printer 报警信息记录仪附带一个挂装板，可以方便地把打印机安装到墙面及机柜上，挂装板见右图，将挂装板垂直放置到墙面（横槽为上），用螺丝固定好挂装板后，将打印机底面挂孔对准挂装板的固定柱，向下压紧即可。打印机连接并测试完成后，对一些报警主机需要进行编程操作，使其具有信息输出的功能方可正常进行打印及存储。需要编程的主机有 Vista120/250 报警主机，具体对应编程项目见下表：
11
SMA-Printer 使用手册
过大，造成打印头的损坏，另外遇打印机部分工作故障时，请先咨询代理商，不要擅自拆卸、试图维修打印头部分，避免造成故障扩大和损失扩大的情况（注：打印头属于易损部件，出厂后即不予保修）； 7. SMA-Printer 报警信息记录仪安装、调试、使用过程中发现问题时，请第一时间咨询代理商予以解决，或在代理商的技术人员许可及指导下进行故障排除，不要试图自行排除故障，避免带来由此产生的维保纠纷；当设备安装后不能正常工作时，可以做以下检查和调整： 1. 插好交流电插头后，红色指示灯不亮，检查插头是否接触良好或更换相同电源线调试； 2. 插好信号线水晶头后，绿色信号灯不闪，检查信号线与报警主机
12
SMA-Printer 使用手册
各端连接是否牢固、线序是否正确，并检查后面的红色、黄色指示灯是否闪烁，如不闪烁检查信号线连接，或联系代理商。本使用手册属于内部技术资料，请注意保存并不得用于经营性出版发行使用。
13
2
SMA-Printer 使用手册
做到重要信息双报告。目前已经应用的报警主机系列有：Honeywell 236/238/2316 系列主
机；Vista-120/250 系列主机；Bosch DS7400 系列主机。一、设备部件及名称

行车记录仪使用说明书

行车记录仪使用说明书一.前言:欢迎使用本公司隐藏式智能行车记录仪，行车记录仪是一种车载装置，其作用是提醒车主维护权益，预防碰瓷，记录意外事故现场的设备。

本行车记录仪具有可配前后双镜头（后镜头可选配），24小时停车监控，1296P 超高清像数，超大广角，超大储量循环录影，碰撞感应，绝不漏秒等优点。

如果发生严重车辆碰撞，记录仪会锁定事故发生时的影像资料，同时显示屏中间显示锁定图标。

独有的语音控制识别（选配）和手势识别功能,.特有移动侦测功能：当主人不在车内的时候，镜头视野范围内有移动物体时，自动录像。

当镜头画面静止时停止录像。

还带有轨道偏移报警和前车距离预警等特殊功能，能起到良好地预防事故发生的作用。

二.注意事项：1.非专业人员请勿安装。

2.安装前请把挡风玻璃擦干净，在安装位置不能有灰尘和脏物。

将行车记录仪支架的3M胶贴撕去,安装位置不能挡住驾驶人员前方视线! 用户可在安装位置通过上下或左右调节镜头方向,使车头正前方视野尽量保持在显示屏中心。

3.电源走线要注意就近原则，驳接要专业，尽量保持原车电路.一般的布线是这样的(如下图1)。

4.行车记录仪的电源驳接最好做到启动开机，停车关机。

这样可以延长行车记录仪和汽车电瓶的寿命.最好使用本公司配备的专用车载电源。

5.用户要清楚汽车安全气囊位置，在安装行车记录仪时，要注意避开安全气囊的工作范围。

如果对气囊破坏了，一旦发生意外，就会对乘车人造成很大的损害。

6.安装行车记录仪前，一定要先安装内存卡(最好是class10以上16GB一128GB)，正确地插入行车记录仪内存卡卡槽内。

一旦行车记录仪先安装好，届时，内存卡再安装会非常不方便。

另外，安装内存卡时一定要注意安装方向，确保内存卡安装成功，否则行车记录仪无法进行相关操作。

三．产品的安装：安装及移出内存卡：在安装行车记录前须先安装内存卡，正确地插入行车记录仪的内存卡卡槽内。

将存储卡按机身存储卡图标指示方向，金属条一面向上，往里推进去，直至听到一声“卡”的响声，即完成插卡。

执法记录仪操作手册说明书

执法记录仪操作手册法律声明关于本产品本手册描述的产品仅供中国大陆地区销售和使用。

本产品只能在购买地所在国家或地区享受售后服务及维保方案。

关于本手册本手册仅作为相关产品的指导说明，可能与实际产品存在差异，请以实物为准。

因产品版本升级或其他需要，本公司可能对本手册进行更新，如您需要最新版手册，请联系我们。

我们建议您在专业人员的指导下使用本手册。

商标声明本手册涉及的其他商标由其所有人各自拥有。

责任声明●在法律允许的最大范围内，本手册以及所描述的产品（包含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵或错误。

本公司不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的等保证；亦不对使用本手册或使用本公司产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、系统故障、数据或文档丢失产生的损失。

●您知悉互联网的开放性特点，您将产品接入互联网可能存在网络攻击、黑客攻击、病毒感染等风险，本公司不对因此造成的产品工作异常、信息泄露等问题承担责任，但本公司将及时为您提供产品相关技术支持。

●使用本产品时，请您严格遵循适用的法律法规，避免侵犯第三方权利，包括但不限于公开权、知识产权、数据权利或其他隐私权。

您亦不得将本产品用于大规模杀伤性武器、生化武器、核爆炸或任何不安全的核能利用或侵犯人权的用途。

●如本手册内容与适用的法律相冲突，则以法律规定为准。

前言本节内容的目的是确保用户通过本手册能够正确使用产品，以避免操作中的危险或财产损失。

在使用此产品之前，请认真阅读产品手册并妥善保存以备日后参考。

概述本手册描述记录仪的功能配置。

符号约定对于文档中出现的符号，说明如下所示。

符号说明说明说明类文字，表示对正文的补充和解释。

注意注意类文字，表示提醒用户一些重要的操作或者防范潜在的伤害和财产损失危险。

如果不加避免，有可能造成伤害事故、设备损坏或业务中断。

危险危险类文字，表示有高度潜在风险，如果不加避免，有可能造成人员伤亡的重大危险。

交警记录仪通报情况说明

交警记录仪通报情况说明
1.自检功能：
记录仪通电后会对系统各部件及接口进行检测，自检通过后“嘀的””一声响提示用户记录仪开头正常工作。

2.具有身份识别功能：
司机每次开车时利用Ｕ盘验证身份，记录仪分类保存每个司机的行驶数据。

3.车辆行驶时间、速度、里程的记录及存储功能详实记录存储车辆行驶的时间、速度及里程。

4.超速报警及记录功能：
当汽车超过预先设置的超速值时，会第一时间报警提示，并记录下来。

5.超时驾驶（疲惫驾驶）报警及记录功能：
司机连续驾驶接近４小时，记录仪会声音提示，超过４小时就开头记录。

6.具有事故疑点记录分析功能：
记录仪会以0.2秒间隔记录事故发生前20秒车辆行驶速度、刹车等信息。

7.显示打印功能：
可通过液晶ＬＣＤ显示和即时打印最近15ｍｉｎ内每分钟的平均车速记录、超时驾驶（疲惫驾驶）记录、超速记录及车辆相关信息。

8.数据通讯功能：
可通过标准USB或串口采集记录仪数据、设置记录仪参数，车辆信息、驾驶员档案的管理功能。

9.管理软件供应良好的人机界面，实现车辆信息、驾驶员档案录入、修改、查询统计及报表打印功能：
添加经济效益，科学合理的进行员工调度，车辆保养。

警翼执法记录仪V7使用说明书.

单警执法记录仪V7使用说明书REV.0 2013/06I 警告1. 在使用本记录仪前，请务必仔细阅读本说明书2. 请在额定参数范围内使用和操作本记录仪，否则可能损坏本机3. 不得将记录仪长期置于潮湿、低温或高温环境中，否则可能造成损坏，或者会缩短产品的使用寿命4. 请务必使用本记录仪配备的电源适配器对本机充电5. 请小心使用，不要跌摔本机，否则可能会造成损坏6. 如果该记录仪已经损坏，请不要再做任何操作，并请联系当地代理商维修II 概述单警执法记录仪V7是一款全新的具有开机即录、重要视频标记功能的智能化执法记录仪产品。

主机带有2寸TFT显示屏，可实现现场执法场景的实时显示和拍摄画面的回放功能；机身按键均为一键操作模式，可实现一键开关机，一键拍照，一键录音，一键录像等操作。

外形采用超小型化设计，与同类产品相比具有重量轻、体积小的特点。

III 面板介紹（1）镜头（2）红外灯（3）光感应器（4）对讲键（5）录音键（6）喇叭（7）电源键（8）USB接口（9）HDMI接口（10）2.5mm耳机插座（11）重要视频标记键（12）拍照键（13）摄像键（14）咪头（15）状态指示灯（16）背夹扣（17）复位键（18）LCD显示屏（19）菜单/返回键（20）左向键（21）播放/暂停键（22）右向键（23）关屏键IV 主要特性1. 2.0英寸大屏、轻薄型设计2. 140度超大广角3. 开机即录功能4. 重要视频标记功能5. 光感应器控制红外切换功能V 操作说明1. 开机和关机在关机状态下，长按电源键（7）3秒，“嘀”一声响，即开机LCD显示并进入待机状态，同时绿色灯常亮；在开机状态下，长按电源键（7）3秒，“嘀嘀”两声响，即关闭主机，并保存相关信息资料，同时绿色灯熄灭。

2. 拍照在开机预览状态下，按左向键（20）或右向键（22），调整镜头焦距，通LCD取景器选定要拍摄的画面，再按一下拍照键（12），“咔”一声响，即完成一次拍照操作，并保存拍摄的照片。

余姚市腾辉温控仪表厂 XMTJ-2路温度巡回控制报警打印记录仪说明书

XMTJ-2路温度巡回控制报警打印记录仪一、概述XMT-J 温度巡检控制仪表是一种采用计算机技术的智能仪表。

仪表采用双排数码管分别同时显示温度测量值与当前通道，当前通道同时有指示灯显示，可用手动或自动巡回检测，及温度控制,仪表具有定时打印，手动打印功能。

二、仪表主要技术指标：1、精度：±0.5%F ·S ±1.0个字2、输入信号：热电偶 K E S J 热电阻 Pt100 Cu503、测温范围：K （0～1300℃） E （0～800℃） S （0～1600℃） J （0～1000℃） Pt100(-200.0～200.0℃;0～600℃) Cu50（-50.0～150.0℃）4、报警继电器触点容量：220V 3A （阻性）5、工作电源：交流220V ±10% 50HZ 功耗小于5W6、正常工作环境：温度0～50℃，相对湿度35%～85%的无腐蚀性气体场合三、仪表菜单代号意义出厂值说明菜单密码 0 LK 为0时进入下列菜单巡检间隔 1 每路巡回检测间隔时间，时间单位是分打印间隔设置仪表打印周期，时间单位是分一路温度设定值 50 主控温度设定值一路主控报警输出 60 当温度超过时报警一输出二路温度设定值 50 主控温度设定值二路主控报警输出 60 当温度超过时报警二输出温度回差值 1 当设定值低于主控温度值减回差值时开始加热,高于设定值时停止加热,设为0时作位式控制，四路控制共用回差波特率 9600 仪表与打印机通讯时速率参数,定值为9600;通讯方式 1 与计算机通讯时为0，与打印机通讯时为1四路温度修正值0 如果温度传感器发生误差，请设置此参数，一般情况上为0,设置修正时，对应的路数的温度灯亮年 / 系统年设定代号月 / 系统月设定代号日 / 系统日期设定代号时/系统小时设定代号分/ 系统分钟设定代号四、操作说明控温:仪表输出采用巡回检测同时控制输出方式，按SET键三秒进入菜单，通过调节A1-A2依次设定好各路温度,如果是回差控制，设定好回差即可. 当设定值低于主控温度值减回差值时开始加热,高于设定值时停止加热,回差设为0时作位式控制，二路控制共用回差.打印：仪表具有定时打印和自动打印功能;定时打印，按SET键进入菜单，设定好T2后即可定时打印，打印周期从1-1439分.五、仪表接线。
