Mini USB管脚定义
USB引脚定义
USB接口定义：之袁州冬雪创作
USB引脚定义：
MiniUSB接口定义：
MiniUSB引脚定义：
USB插头实物图：
图中从左往右依次是：MiniUSB公口(A型插头)、MiniUSB 公口(B型插头)、USB公口(B型插头)、USB母口(A型插
座)、USB公口(A型插头)
USB图标和Logo：
USB 3.0线缆如果不算编积（Braid）用线，一共是8根，值得注意的是，在线缆中，USB 2.0和3.0的电源线
（Power）是共用的.
为了向下兼容2.0版，USB 3.0采取了9针脚设计，其中四个针脚和USB 2.0的形状、定义均完全相同，而别的5根
是专门为USB 3.0准备的.
尺度USB 3.0母口的针脚定义，紫色针脚为USB 2.0专
用，红色为USB 3.0毗连专用.
为了向下兼容2.0版，USB 3.0采取了9针脚设计，其中四个针脚和USB 2.0的形状、定义均完全相同，而别的5根
是专门为USB 3.0准备的.
尺度USB 3.0公口的针脚定义，白色部分是USB 2.0毗连专用针脚，而红色部分为USB 3.0专用.
Mini USB 3.0接口分为A、B两种公口（Plug），而母口（Receptacle）将有AB和B两种，从形状上来看，AB母口可兼容A和B两种公口，3.0版公口的针脚是9针.。
USB引脚定义

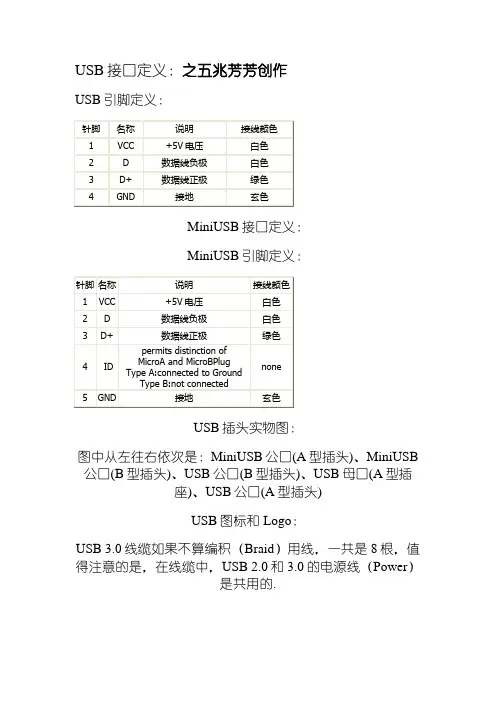

USB接口定义：之五兆芳芳创作
USB引脚定义：
MiniUSB接口定义：
MiniUSB引脚定义：
USB插头实物图：
图中从左往右依次是：MiniUSB公口(A型插头)、MiniUSB 公口(B型插头)、USB公口(B型插头)、USB母口(A型插
座)、USB公口(A型插头)
USB图标和Logo：
USB 3.0线缆如果不算编积（Braid）用线，一共是8根，值得注意的是，在线缆中，USB 2.0和3.0的电源线（Power）
是共用的.
为了向下兼容2.0版，USB 3.0采取了9针脚设计，其中四个针脚和USB 2.0的形状、定义均完全相同，而另外5根是
专门为USB 3.0准备的.
尺度USB 3.0母口的针脚定义，紫色针脚为USB 2.0专用，
白色为USB 3.0连接专用.
为了向下兼容2.0版，USB 3.0采取了9针脚设计，其中四个针脚和USB 2.0的形状、定义均完全相同，而另外5根是
专门为USB 3.0准备的.
尺度USB 3.0公口的针脚定义，白色部分是USB 2.0连接专用针脚，而白色部分为USB 3.0专用.
Mini USB 3.0接口分为A、B两种公口（Plug），而母口（Receptacle）将有AB和B两种，从形状上来看，AB母口可兼容A和B两种公口，3.0版公口的针脚是9针.。
USBA型、B型、Mini和Micro接口定义及封装
USB全称Universal Serial Bus（通用串行总线），目前USB2.0接口分为四种类型A型、B型、Mini型和Micro型接口，每种借口都分为插头（plug）和插座(receptacle)两部分，Micro还有比较特殊的AB兼容型。
第一代：USB 1.0/1.1的最大传输速率为12Mbps。
1996年推出。
第二代：USB 2.0的最大传输速率高达480Mbps。
USB 1.0/1.1与USB 2.0的接口是相互兼容的。
第三代：USB 3.0 最大传输速率5Gbps, 向下兼容USB 1.0/1.1/2.0。
USB是一种常用的PC接口，只有4根线（两根电源，两根信号）。
USB接口类型包括A型和B型。
USB-A型插座是用在主机上的USB-B型插座是用在外设上的下面介绍标准USB接口的引脚定义，关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。
USB典型的机械尺寸可以参考下面网站。
/products/usb.html#usb1这个网站给出了大部分USB插座的封装尺寸，不过设计PCB的时候最好还是先到市场上先购买合适的USB插座，再用千分尺测量这个插座引脚的间距大小，再画封装。
避免封装画得不合适，因为在中国，插座可能不一定是按标准的，即使是按标准的来，也要考虑到购买的难易程度以及价格。
USB A型插座和插头引脚定义USB A型插座引脚分布 USB A型插头引脚排列分布USB A-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 GND 黑Shell ShieldUSB A型插座DIP直插USB A型插座SMT贴片USB B型插座和插头USB B型插头引脚分布USB B型插座引脚分布USB A-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 GND 黑Shell ShieldUSB B型插座DIP直插USB Mini-B 插座和插头USB mini-B型插座引脚分布USB mini-B型插头引脚分布Mini-USB型引脚定义其中，Mini USB接口的ID脚只有在OTG功能（就是在没有电脑的情况下，两个USB设备间的数据传送。
USB、Mini-USB、Micro-USB接口的引脚定义_照牛排博客(精)
USB 、Mini-USB 、Micro-USB 接口的引脚定义本文地址：看到网络上有很多USB、Mini-USB（迷你USB）接口的文章，里面有很多手工画的贴图要么不清楚，要么就是错误的（按照它的标法，插头都插不到插座里），考虑到USB 连线和接口应用的广泛性，特重新整理编辑，希望对大家有所帮助。
下面介绍标准USB 接口的引脚定义，USB是一种常用的PC 接口，只有4根线（两根电源，两根信号）。
需要注意的是，千万不要把正负极接反了，否则会烧掉USB设备或者电脑主板的南桥芯片！USB 接口的引脚定义（照牛排一般看公口，梯形对着自己，A型USB 公口从右数起，B型的则是左起顺时针转个圈）Mini-USB 接口的引脚定义（也是看公口，梯形对着自己，A、B型的Mini-USB 公口都从左数起）其中，Mini USB接口的ID 脚只有在（就是在没有电脑的情况下，两个USB 设备间的数据传送。
例如数码相机直接连接到打印机上，通过OTG 技术连接两台设备间的USB 口，将拍出的相片立即打印出来）中才使用。
Mini USB接口又分Mini-A、B 和AB 接口，如果你的系统仅仅是用做Slave，那么就使用B 接口（手机上用的一般都是B 型Mini USB接口）。
系统控制器会判断ID 脚的电平判断是什么样的设备插入：如果ID 脚是高电平，则是B 接头插入，此时系统就做主模式（Master Mode）；如果ID 脚为低电平，则是A 接口插入，然后系统就会使用HNP 对话协议来决定哪个做Master，哪个做Slave。
常见的USB 接口：从左往右依次为：Mini USB公口（A型）、Mini USB公口（B型）、USB公口（B型）、USB母口（A型）、USB公口（A型）PS：还有一种（微型USB）。
2007年9月，开放移动终端平台（OMTP）公布了全球统一的手机充电器接口标准为Micro USB，新的Micro USB 规范支持手机等移动设备，并且为今后更小、更紧凑的便携设备做好了准备。
USB引脚定义
USB 2.0 USB接口定义：
USB引脚定义：
MiniUSB接口定义：
MiniUSB引脚定义：
USB插头实物图：
图中从左往右依次是：MiniUSB公口(A型插头)、MiniUSB公口(B型插头)、USB公口(B型插头)、USB母口(A型插座)、USB公口(A型插头)
USB图标和Logo：
USB 3.0
USB3.0线缆信号定义
USB 3.0线缆如果不算编积（Braid）用线，一共是8根，值得注意的是，在线缆中，USB 2.0和3.0的电源线（Power）是共用的。
USB 3.0母口引脚定义
为了向下兼容2.0版，USB 3.0采用了9针脚设计，其中四个针脚和USB 2.0的形状、定义均完全相同，而另外5根是专门为USB 3.0准备的。
标准USB 3.0母口的针脚定义，紫色针脚为USB 2.0专用，红色为USB 3.0连接专用。
USB 3.0公口引脚定义
为了向下兼容2.0版，USB 3.0采用了9针脚设计，其中四个针脚和USB 2.0的形
状、定义均完全相同，而另外5根是专门为USB 3.0准备的。
标准USB 3.0公口的针脚定义，白色部门是USB 2.0连接专用针脚，而红色部分为USB 3.0专用。
USB 3.0线缆信号定义
Mini USB 3.0接口分为A、B两种公口（Plug），而母口（Receptacle）将有AB和B两种，从形状上来看，AB母口可兼容A和B两种公口，3.0版公口的针脚是9针。
标准USB,Mini-USB接口定义(绝对经典)

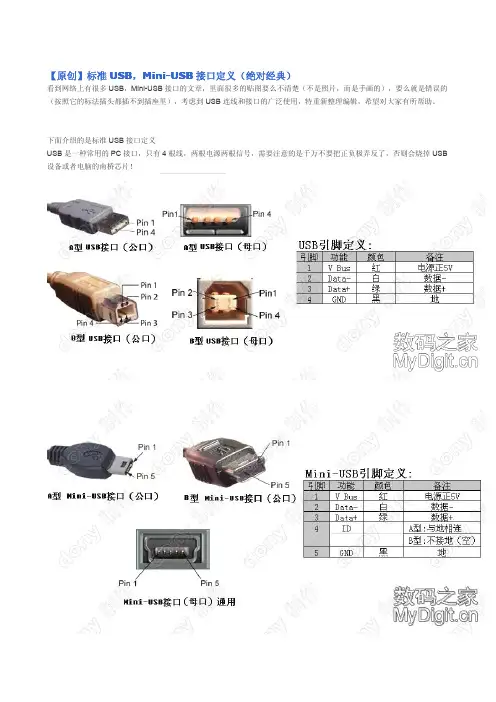

【原创】标准USB，Mini-USB接口定义（绝对经典）
看到网络上有很多USB，Mini-USB接口的文章，里面很多的贴图要么不清楚（不是照片，而是手画的），要么就是错误的（按照它的标法插头都插不到插座里），考虑到USB连线和接口的广泛使用，特重新整理编辑，希望对大家有所帮助。
下面介绍的是标准USB接口定义
USB是一种常用的PC接口，只有4根线，两根电源两根信号，需要注意的是千万不要把正负极弄反了，否则会烧掉USB 设备或者电脑的南桥芯片！
其中ID脚在OTG功能中才使用。
由于Mini-USB接口分Mini-A、B和AB接口。
如果你的系统仅仅是用做Slave，那么就使用B接口。
系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode)
如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。
这些说明为技术人员总结的，仅供参考。
我们手机上一般用的都是B型Mini-USB口
下面贴一张常见的USB接口图片
从左往右依次为：miniUSB公口(A型插头)、miniUSB公口(B型插头)、USB公口(B型)、USB母口(A型插座)、USB公口(A型插头)。
MiniUSB管脚定义(精)
Mini USB管脚定义（上图是插座的示意图）Mini USB连接器触点功能1 VBUS(4.4–5.25 V)2 D-3 D+4 ID5 接地在mini-A上连接到第5针，在mini-B可以悬空亦可连接到第5针。
关于第4脚ID，还有更详细的定义，参见OTG（On-The-Go）规范。
Mini USBUSBUSB引脚定义USB 是 Universal Serial Bus 的缩写，由 Compaq, Digital, IBM, Intel, Microsoft, NEC, Northern Telecom 联合推出。
外观上计算机一侧为 4 针公插，设备一侧为 4 针母插。
一般而言：红(Vcc)，白(D-)，绿(D+)，黑(GND)；驱动能力：5VDC,500mA；USB引脚图与引脚定义2007-12-06 18:10usb是 Universal Serial Bus （通用串行总线）的缩写，由 Compaq, Digital, IBM, Intel, Microsoft, NEC, Northern Telecom 联合推出。
外观上计算机一侧为 4 针公插，设备一侧为 4 针母插。
现在usb已经成为了我们生活中离不开的设备了，但是经常有人把电脑主板上的usb 线接反或者接错，直接导致usb设备，或者usb接口被烧坏，建议大家接好以后用万用表测试一下电压了再用《usb引脚定义》《USB引脚图》usb一般的接线方法是这样的：红线：vcc黑线：gnd白线：data-绿线：data+usb引脚定义usb一般的接线方法是这样的：红线：vcc黑线：gnd白线：data-绿线：data+Usb连线定义2007-09-08 11:33主板上的USB连线插槽一般有两排，可同时接两个USB接口，每排有四针和五针两种不同的排列。
如技嘉GA －６EA主板有两排USB连线插槽，每排四针；联想TitaniumIB ＋主板有两排USB连线插槽，每排五针。
USB引脚定义
USB USB接口定义：USB引脚定义：针脚名称说明接线颜色1VCC+5V电压红色2D-数据线负极白色3D+数据线正极绿色4GND接地黑色MiniUSB接口定义：MiniUSB引脚定义：针脚名称说明接线颜色1VCC+5V电压红色2D-数据线负极白色3D+数据线正极绿色4IDpermits distinction ofMicro-A- and Micro-B-PlugType A:connected to GroundType B:not connectednone5GND接地黑色USB插头实物图：图中从左往右依次是：MiniUSB公口(A型插头)、MiniUSB公口(B型插头)、USB公口(B型插头)、USB母口(A型插座)、USB公口(A型插头)USB图标和Logo：USB线缆信号定义USB 线缆如果不算编积（Braid）用线，一共是8根，值得注意的是，在线缆中，USB 和的电源线（Power）是共用的。
USB 母口引脚定义为了向下兼容版，USB 采用了9针脚设计，其中四个针脚和USB 的形状、定义均完全相同，而另外5根是专门为USB 准备的。
标准USB 母口的针脚定义，紫色针脚为USB 专用，红色为USB 连接专用。
USB 公口引脚定义为了向下兼容版，USB 采用了9针脚设计，其中四个针脚和USB 的形状、定义均完全相同，而另外5根是专门为USB 准备的。
标准USB 公口的针脚定义，白色部门是USB 连接专用针脚，而红色部分为USB 专用。
USB 线缆信号定义Mini USB 接口分为A、B两种公口（Plug），而母口（Receptacle）将有AB和B两种，从形状上来看，AB母口可兼容A和B两种公口，版公口的针脚是9针。
MiniUSB管脚定义(精)
Mini USB管脚定义（上图是插座的示意图）Mini USB连接器触点功能1 VBUS(4.4–5.25 V)2 D-3 D+4 ID5 接地在mini-A上连接到第5针，在mini-B可以悬空亦可连接到第5针。
关于第4脚ID，还有更详细的定义，参见OTG（On-The-Go）规范。
Mini USBUSBUSB引脚定义USB 是 Universal Serial Bus 的缩写，由 Compaq, Digital, IBM, Intel, Microsoft, NEC, Northern Telecom 联合推出。
外观上计算机一侧为 4 针公插，设备一侧为 4 针母插。
一般而言：红(Vcc)，白(D-)，绿(D+)，黑(GND)；驱动能力：5VDC,500mA；USB引脚图与引脚定义2007-12-06 18:10usb是 Universal Serial Bus （通用串行总线）的缩写，由 Compaq, Digital, IBM, Intel, Microsoft, NEC, Northern Telecom 联合推出。
外观上计算机一侧为 4 针公插，设备一侧为 4 针母插。
现在usb已经成为了我们生活中离不开的设备了，但是经常有人把电脑主板上的usb 线接反或者接错，直接导致usb设备，或者usb接口被烧坏，建议大家接好以后用万用表测试一下电压了再用《usb引脚定义》《USB引脚图》usb一般的接线方法是这样的：红线：vcc黑线：gnd白线：data-绿线：data+usb引脚定义usb一般的接线方法是这样的：红线：vcc黑线：gnd白线：data-绿线：data+Usb连线定义2007-09-08 11:33主板上的USB连线插槽一般有两排，可同时接两个USB接口，每排有四针和五针两种不同的排列。
如技嘉GA －６EA主板有两排USB连线插槽，每排四针；联想TitaniumIB ＋主板有两排USB连线插槽，每排五针。
USB接口引脚定义
USB接口引脚定义2011-07-28 15:28:18| 分类：嵌入式硬件| 标签：|字号大中小订阅以下均为插头或插座的前视图，即将插头或插座面向自己1、USB-A型插座2、USB-A型插头3、USB-B型插座4、USB-B型插头5、USB mini-B型插座6、USB mini-B型插头微型(Mini)USB接口引脚定义(2011-06-25 21:11:23)转载标签：it微型(Mini)USB接口引脚定义引脚功能颜色备注1V BUS红电源+5V 2DATA-白数据－3DATA+绿数据＋4ID A型：与地相连B型：不接地(空)5GND黑地其中ID脚在OTG功能中才使用。
由于Mini-USB接口分Mini-A、B和AB接口。
如果你的系统仅仅是用做Slave，那么就使用B接口。
系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode)如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。
从左往右依次为：miniUSB公口(A型插头)、miniUSB公口(B型插头)、USB公口(B型)、USB 母口(A型插座)、USB公口(A型插头)USB、Mini-USB、Micro-USB接口的引脚定义看到网络上有很多USB、Mini-USB（迷你USB）接口的文章，里面有很多手工画的贴图要么不清楚，要么就是错误的（按照它的标法，插头都插不到插座里），考虑到USB连线和接口应用的广泛性，特重新整理编辑，希望对大家有所帮助。
下面介绍标准USB接口的引脚定义，USB是一种常用的PC接口，只有4根线（两根电源，两根信号）。
需要注意的是，千万不要把正负极接反了，否则会烧掉USB设备或者电脑主板的南桥芯片！USB接口的引脚定义（照牛排一般看公口，梯形对着自己，A型USB公口从右数起，B型的则是左起顺时针转个圈）Mini-USB接口的引脚定义（也是看公口，梯形对着自己，A、B型的Mini-USB公口都从左数起）其中，Mini USB接口的ID脚只有在OTG功能（就是在没有电脑的情况下，两个USB设备间的数据传送。
USB、Mini-USB、Micro-USB接口的引脚定义_照牛排博客
USB、Mini-USB、Micro-USB接口的引脚定义本文地址：/archives/157.html 看到网络上有很多USB、Mini-USB（迷你USB）接口的文章，里面有很多手工画的贴图要么不清楚，要么就是错误的（按照它的标法，插头都插不到插座里），考虑到USB连线和接口应用的广泛性，特重新整理编辑，希望对大家有所帮助。
下面介绍标准USB接口的引脚定义，USB是一种常用的PC接口，只有4根线（两根电源，两根信号）。
需要注意的是，千万不要把正负极接反了，否则会烧掉USB设备或者电脑主板的南桥芯片！USB接口的引脚定义（照牛排一般看公口，梯形对着自己，A型USB公口从右数起，B型的则是左起顺时针转个圈）Mini-USB接口的引脚定义（ 也是看公口，梯形对着自己，A、B型的Mini-USB公口都从左数起） 其中，Mini USB接口的ID脚只有在OTG 功能（就是在没有电脑的情况下，两个USB设备间的数据传送。
例如数码相机直接连接到打印机上，通过OTG技术连接两台设备间的USB口，将拍出的相片立即打印出来）中才使用。
Mini USB接口又分Mini-A、B和AB接口，如果你的系统仅仅是用做Slave，那么就使用B接口（手机上用的一般都是B型Mini USB接口）。
系统控制器会判断ID脚的电平判断是什么样的设备插入： 如果ID脚是高电平，则是B接头插入，此时系统就做主模式（Master Mode）； 如果ID脚为低电平，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。
常见的USB接口：从左往右依次为：Mini USB公口（A型）、Mini USB公口（B 型）、USB公口（B型）、USB母口（A型）、USB公口（A型） PS：还有一种Micro USB（微型USB）。
2007年9月，开放移动终端平台（OMTP）公布了全球统一的手机充电器接口标准为Micro USB，新的Micro USB 规范支持手机等移动设备，并且为今后更小、更紧凑的便携设备做好了准备。
USB引脚定义
USB接口定义：之杨若古兰创作
USB引脚定义：
MiniUSB接口定义：
MiniUSB引脚定义：
USB插头实物图：
图中从左往右顺次是：MiniUSB公口(A型插头)、MiniUSB 公口(B型插头)、USB公口(B型插头)、USB母口(A型插
座)、USB公口(A型插头)
USB图标和Logo：
USB 3.0线缆如果不算编积（Braid）用线，一共是8根，值得留意的是，在线缆中，USB 2.0和3.0的电源线（Power）
是共用的.
为了向下兼容2.0版，USB 3.0采取了9针脚设计，其中四个针脚和USB 2.0的外形、定义均完整不异，而另外5根是
专门为USB 3.0筹办的.
尺度USB 3.0母口的针脚定义，紫色针脚为USB 2.0公用，
红色为USB 3.0连接公用.
为了向下兼容2.0版，USB 3.0采取了9针脚设计，其中四个针脚和USB 2.0的外形、定义均完整不异，而另外5根是
专门为USB 3.0筹办的.
尺度USB 3.0公口的针脚定义，白色部分是USB 2.0连接公用针脚，而红色部分为USB 3.0公用.
Mini USB 3.0接口分为A、B两种公口（Plug），而母口（Receptacle）将有AB和B两种，从外形上来看，AB母口可兼容A和B两种公口，3.0版公口的针脚是9针.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Mini USB管脚定义（上图是插座的示意图）Mini USB连接器触点功能1 VBUS(4.4–5.25 V)2 D-3 D+4 ID5 接地在mini-A上连接到第5针，在mini-B可以悬空亦可连接到第5针。
关于第4脚ID，还有更详细的定义，参见OTG（On-The-Go）规范。
Mini USB8PINPCB1965 Type I SMT1968 Type II SMT1971 Type III SMT Cable1966 Type I Solder1969 Type II 1972 Type III5PIN PCB1978 A Type SMT1980 B Type R/A1981 B Type StraightUSBUSB引脚定义USB 是 Universal Serial Bus 的缩写，由 Compaq, Digital, IBM, Intel, Microsoft, NEC, Northern Telecom 联合推出。
外观上计算机一侧为 4 针公插，设备一侧为 4 针母插。
一般而言：红(Vcc)，白(D-)，绿(D+)，黑(GND)；驱动能力：5VDC,500mA；USB引脚图与引脚定义2007-12-06 18:10usb是 Universal Serial Bus （通用串行总线）的缩写，由 Compaq, Digital, IBM, Intel, Microsoft, NEC, Northern Telecom 联合推出。
外观上计算机一侧为 4 针公插，设备一侧为 4 针母插。
现在usb已经成为了我们生活中离不开的设备了，但是经常有人把电脑主板上的usb 线接反或者接错，直接导致usb设备，或者usb接口被烧坏，建议大家接好以后用万用表测试一下电压了再用《usb引脚定义》Pin Name Des cription1VCC+5 VDC2D-Data -3D+Data +4GND Ground《USB引脚图》usb一般的接线方法是这样的：红线：vcc黑线：gnd白线：data-绿线：data+usb引脚定义usb一般的接线方法是这样的：红线：vcc黑线：gnd白线：data-绿线：data+Usb连线定义2007-09-08 11:33主板上的USB连线插槽一般有两排，可同时接两个USB接口，每排有四针和五针两种不同的排列。
如技嘉GA －６EA主板有两排USB连线插槽，每排四针；联想TitaniumIB ＋主板有两排USB连线插槽，每排五针。
以联想TitaniumIB ＋主板为例，各针与USB 接口连接线连接如下：１●－－－－VCC（电源线）２●－－－－DATA －（信号线－）３●－－－－DATA ＋（信号线＋）４○－－－－不连接（此处为一空针）５●－－－－G N D （地线）五针排列的USB连线插槽一般有一针为空针，位置一般处于正数第二针或是倒数第二针，不需连接。
实际上，无论USB连线插槽如何变化，是四针排列还是五针排列，与USB接口连线连接时一般只用到四根连线。
连接时除要认真查阅主板说明书外，还需注意的是：１．VCC与GND两线千万不要插反，否则有烧毁主板的可能，本人有切身体验！！判断两线位置也很简单，USB接口连线中电源线一般为红色，连接位置在USB连线插槽的顶端；地线一般为黑色或灰色，连接位置在插槽的底端。
用万能表测量，地线应与USB 接口周围的金属物相通。
２．DATA －和DATA ＋连线呈前后排列，一般DATA －线在前，DATA ＋线在后。
市面上出售的USB接口连线，DATA －一般为白线，DATA ＋一般为青线。
如果两者插反，主板可能不能正确识别USB设备。
┼——————————* *机箱前面板一般有两个USB接口，是通过两组四芯数据线连接到主板预留的两个USB接口插针上的。
四芯数据线的颜色分别为：红、白、绿、黑。
它们与主板的USB接口插针的对应关系如下：红（V）：电源正极，对应主板的VCC、 +5V、VC白（USB-）：信号线负极，对应主板的port-、data-、USB-绿（USB+）：信号线正极，对应主板的port+、data+、USB+黑（G）：地线，对应主板的GND、G、地线USB引脚定义USB,全称是Universal Serial Bus（通用串行总线），它是在1994年底由康柏、IBM、Microsoft等多家公司联合制订的，现在USB已经发展到了2.0版本。
USB2.0协议支持现存的所有USB设备，既可以把USB1.1设备插入USB1.1的PC机接口，并且在电气上兼容USB1.1的连接线。
1、USB总线特点(1) 数据传输速率高( 2) 数据传输可靠( 3) 同时挂接多个USB设备(4) USB接口能为设备供电(5) 支持热插拔。
USB还具有一些新的特性，如：实时性（可以实现和一个设备之间有效的实时通信）、动态性（可以实现接口间的动态切换）、联合性（不同的而又有相近的特性的接口可以联合起来）、多能性（各个不同的接口可以使用不同的供电模式）。
2、USB接口的结构见下图。
USB接口数据传输距离不大于5米。
外观上计算机一侧为4 针公插，设备一侧为4 针母插。
引脚定义:Pin Name Description1 VCC +5 VDC 由计算机输出+5V直流电压2 D- Data - 数据线3 D+ Data + 数据线4 GND Ground 接地端一般而言：红(Vcc)，白(D-)，绿(D+)，黑(GND)USB引脚定义USB,全称是Universal Serial Bus（通用串行总线），它是在1994年底由康柏、IBM、Microsoft等多家公司联合制订的，现在USB已经发展到了2.0版本。
USB2.0协议支持现存的所有USB设备，既可以把USB1.1设备插入USB1.1的PC机接口，并且在电气上兼容USB1.1的连接线。
1、USB总线特点(1) 数据传输速率高( 2) 数据传输可靠( 3) 同时挂接多个USB设备(4) USB接口能为设备供电(5) 支持热插拔。
USB还具有一些新的特性，如：实时性（可以实现和一个设备之间有效的实时通信）、动态性（可以实现接口间的动态切换）、联合性（不同的而又有相近的特性的接口可以联合起来）、多能性（各个不同的接口可以使用不同的供电模式）。
2、USB接口的结构见下图。
USB接口数据传输距离不大于5米。
3D+Data +4GND Ground外观上计算机一侧为4 针公插，设备一侧为4 针母插。
引脚定义:Pin Name Description1 VCC +5 VDC 由计算机输出+5V直流电压2 D- Data - 数据线3 D+ Data + 数据线4 GND Ground 接地端一般而言：红(Vcc)，白(D-)，绿(D+)，黑(GND)USB2.0传输速度以及详细介绍作者：本站来源： 发布时间：2007-9-9 15:55:04 减小字体增大字体USB2.0传输速度一、什么是USB？USB是英文Universal Serial Bus的缩写，中文含义是“通用串行总线”。
它是一种应用在PC领域的新型接口技术。
早在1995年，就已经有PC机带有USB接口了，但由于缺乏软件及硬件设备的支持，这些PC机的USB接口都闲置未用。
1998年后，随着微软在Windows 98中内置了对USB接口的支持模块，加上USB设备的日渐增多，USB接口才逐步走进了实用阶段。
这几年，随着大量支持USB的个人电脑的普及，USB逐步成为PC机的标准接口已经是大势所趋。
在主机(host)端，最新推出的PC机几乎100%支持USB；而在外设(device)端，使用USB接口的设备也与日俱增，例如数码相机、扫描仪、游戏杆、磁带和软驱、图像设备、打印机、键盘、鼠标等等。
USB设备之所以会被大量应用，主要具有以下优点：1、可以热插拔。
这就让用户在使用外接设备时，不需要重复“关机à将并口或串口电缆接上à再开机”这样的动作，而是直接在PC开机时，就可以将USB电缆插上使用。
2、携带方便。
USB设备大多以“小、轻、薄”见长，对用户来说，同样20G的硬盘，USB硬盘比IDE硬盘要轻一半的重量，在想要随身携带大量数据时，当然USB硬盘会是首要之选了。
3、标准统一。
大家常见的是IDE接口的硬盘，串口的鼠标键盘，并口的打印机扫描仪，可是有了USB之后，这些应用外设统统可以用同样的标准与PC连接，这时就有了USB硬盘、USB鼠标、USB打印机，等等。
4、可以连接多个设备。
USB在PC上往往具有多个接口，可以同时连接几个设备，如果接上一个有4个端口的USB HUB时，就可以再连上4个USB设备，以此类推，尽可以连下去，将你家的设备都同时连在一台PC上而不会有任何问题(注：最高可连接至127个设备)。
但是，为什么又出现了USB2.0呢？它与USB1.1又有何区别？请别急，下面就会谈到了。
二、什么是USB 2.0？目前USB设备虽已被广泛应用，但比较普遍的却是USB1.1接口，它的传输速度仅为12Mbps。
举个例子说，当你用USB1.1的扫描仪扫一张大小为40M的图片，需要4分钟之久。
这样的速度，让用户觉得非常不方便，如果有好几张图片要扫的话，就得要有很好的耐心来等待了。
用户的需求，是促进科技发展的动力，厂商也同样认识到了这个瓶颈。
这时，COMPAQ、Hewlett Packard、Intel、Lucent、Microsoft、NEC和PHILIPS这7家厂商联合制定了USB 2.0接口标准。
USB 2.0将设备之间的数据传输速度增加到了480Mbps，比USB 1.1标准快40倍左右，速度的提高对于用户的最大好处就是意味着用户可以使用到更高效的外部设备，而且具有多种速度的周边设备都可以被连接到USB 2.0的线路上，而且无需担心数据传输时发生瓶颈效应。
所以，如果你用USB 2.0的扫描仪，就完全不同了，扫一张40M的图片只需半分钟左右的时间，一眨眼就过去了，效率大大提高。
而且，USB2.0可以使用原来USB定义中同样规格的电缆，接头的规格也完全相同，在高速的前提下一样保持了USB 1.1的优秀特色，并且，USB 2.0的设备不会和USB 1.X设备在共同使用的时候发生任何冲突。
另外，在软件方面，Windows是完整的支持USB 1.X，对于USB 2.0，系统可以认出，而且能够正常工作，但是USB 2.0并不能充分发挥其性能优势，系统检测到USB 2.0的设备后，会提示说你的USB设备需要优化。
现在还没有完全支持USB 2.0的WINDOWS 系统，而LINUX、MACOS、BEOS到是走到了前面，都有了相关的软件支持或者系统程序包。
