城镇燃气设计规范讲解演示文稿
城镇燃气设计规范及注意事项
城镇燃气设计规范及注意事项引言城镇燃气作为一种重要的能源形式，广泛应用于居民、工商业和公共设施中。
为了确保城镇燃气系统的安全、高效运行，设计规范和注意事项是不可忽视的。
本文档将介绍城镇燃气设计规范及一些需要注意的细节。
一、城镇燃气设计规范1. 系统设计城镇燃气系统的设计应符合以下规范要求：•管道系统设计应根据工程所在地的气源情况和用户需求进行合理规划和布置，保证供气的平稳、可靠，并考虑未来的扩展需求。
•管道系统应按照规范要求选择合适的材料，包括管道、接头和阀门等，以确保系统的安全和持久性。
•管道系统应具有足够的排气和放水设施，以及防止冻结和过热的预防措施。
•安全设施如防爆装置和泄漏监测装置等应按照相关规范进行设计和配置，确保系统的安全运行。
2. 设备选型城镇燃气系统中的各种设备选型应符合以下规范要求：•燃气表选用应符合国家标准，确保其精确度和可靠性，并定期进行检测和校正。
•热水器、燃气灶具等燃气使用设备应有相应的安全保护措施，确保其在正常使用情况下不会产生安全隐患。
•燃气锅炉等高耗能设备应选用高效节能产品，以提高能源利用效率，减少对环境的影响。
3. 安全操作城镇燃气系统的安全操作应符合以下规范要求：•在燃气使用设备周围应设置清晰的使用和维修指导标识，对设备操作和维护人员进行培训和指导，提高操作安全性。
•定期检查和维修设备，及时处理设备故障，防止事故的发生。
•剧毒气体如一氧化碳泄漏应及时检测和处理，保证室内空气质量。
二、设计与施工注意事项在城镇燃气系统的设计与施工过程中，需要注意以下事项：1.受到地学条件和地下设施的限制，管道布置应避免与其他地下设施相交叉，确保施工的顺利进行。
2.管道埋设应符合相关规范，保证地下管网的强度和稳定性。
3.弯头、三通等连接件的选用应符合规范，确保连接的安全性和可靠性。
4.管道施工过程中应注意防水、防腐蚀等措施，以延长管道使用寿命。
5.管道敷设完成后，应进行泄漏测试，确保管道系统的完整性和安全性。
城镇燃气设计规范讲解[优质ppt]
![城镇燃气设计规范讲解[优质ppt]](https://img.taocdn.com/s3/m/ae587afc195f312b3169a56a.png)
共119页,第10页
1．O．2 本规范适用于向城市、乡镇或居民点供给居民生 活、商业、工业企业生产、采暖通风和空调等各类用户作 燃料用的新建、扩建或改建的城镇燃气工程设计。
注： 1 本规范不适用于城镇燃气门站以前的长距离输气管道工程。 2 本规范不适用于工业企业自建供生产工艺用且燃气质量不符合本规范质量要 求的燃气工程设计，但自建供生产工艺用且燃气质量符合本规范要求的燃气工 程设计，可按本规范执行。工业企业内部自供燃气给居民使用时,供居民使用的 燃气质量和工程设计应按本规范执行。 3 本规范不适用于海洋和内河轮船、铁路车辆、汽车等运输工具上的燃气装置 设计。
共119页,第6页
４、第6章燃气输配系统中，提高了城镇燃气管道压力到 4.0MPa，吸收了美、英等发达国家的先进标准成果，增 加了高压燃气管道敷设、管道结构设计和新型管材，补 充了地上燃气管道敷设，门站、储配站设计和高压站设 置形式、管道水力计算等。
５、增加第7章压缩天然气供应，主要包括压缩天然气加 气站、储配站、瓶组供气站及配套设施要求。
共119页,第13页
3 用气量和燃气质量
共119页,第14页
3．1 用气量 3．1．1 设计用气量应根据当地供气原则和条件确定，包括 下列各种用气量： 1 居民生活用气量； 2 商业用气量； 3 工业企业生产用气量； 4 采暖通风和空调用气量； 5 燃气汽车用气量； 6 其他气量。
注：当电站采用城镇燃气发电或供热时，尚应包括电站用气量。
3．1．2 各种用户的燃气设计用气量，应根据燃气发展规划 和用气量指标确定。 3．1．3 居民生活和商业的用气量指标，应根据当地居民生 活和商业用气量的统计数据分析确定。
城镇燃气设计规范讲解PPT课件
1.O．4 城镇燃气工程规划设计应遵循我国的能源政策，根据城 镇总体规划进行设计，并应与城镇的能源规划、环保规划、 消防规划等相结合。
共119页,第13页
说明：城镇燃气工程牵涉到城市能源、环保、消防等的 全面布局，城镇燃气管道、设备建设后，也不应轻易更 换，应有一个经过全面系统考虑过的城镇燃气规划作指 导。使当前建设不致于盲目进行，避免今后的不合理或 浪费。因而提出应遵循能源政策，根据城镇总体规划进 行设计，并应与城镇能源规划、环保规划、消防规划等 相结合。 1.0．5 城镇燃气工程设计，除应遵守本规范外，尚应符 合国家现行的有关标准的规定。。
注： 1 本规范不适用于城镇燃气门站以前的长距离输气管道工程。 2 本规范不适用于工业企业自建供生产工艺用且燃气质量不符合本规范质量要 求的燃气工程设计，但自建供生产工艺用且燃气质量符合本规范要求的燃气工 程设计，可按本规范执行。工业企业内部自供燃气给居民使用时,供居民使用的 燃气质量和工程设计应按本规范执行。 3 本规范不适用于海洋和内河轮船、铁路车辆、汽车等运输工具上的燃气装置 设计。
• 保证供应这个要求是与安全生产密切联系的。要求城镇燃 气在质量上要达到一定的质量指标，同时，在量的方面要 能满足任何情况下的需要，做到持续、稳定的供气，满足 用户的要求。
共119页,第11页
1．O．2 本规范适用于向城市、乡镇或居民点供给居民生活、 商业、工业企业生产、采暖通风和空调等各类用户作燃料用 的新建、扩建或改建的城镇燃气工程设计。
说明：本规范适用范围明确为“城镇燃气工程”。是指城市、 乡镇或居民点中，从地区性的气源点，通过输配系统供给居 民生活、商业、工业企业生产、采暖通风和空调等各类用户 公用性质的，且符合本规范燃气质量要求的气体燃料。
城镇燃气技术规范宣贯讲义(全部)
有完善的安全生产、运行管理制度和 相应的组织机构。
具体安全生产、运行、维护管理制度的制定应符合国家现 行标准《城镇燃气设施运行、维护和抢修安全技术规程》 CJJ 51的规定。城镇燃气供应企业制定的安全生产、运行 管理制度应包括事故应急救援预案和进入存在危险的燃气 设施作业及进行带气作业的工作许可制度等；并应根据供 应规模设立专职的抢修机构，配备必要的抢修车辆、抢修 设备、抢修器材、通信设备、防护用具、消防器材、检测 仪器等装备，并保证设备处于良好状态。
条文解读----总则
1．0．1为贯彻执行国家技术经济政策，保
障人身和公共安全，节约资源，保护环境， 规范城镇燃气设施的基本功能和性能要求， 依据有关法律、法规，制定本规范。
本条阐述了制定本规范的目的。本规范是全文强制，适用于燃气建设、 生产全过程，适用于在用、在建、规范的燃气设施。
条文解读----总则
3．1．2城镇燃气设施选址选线时，应遵循
节约用地、有效使用土地和空间的原则， 根据工程地质、水文、气象和周边环境等 条件确定。大型燃气设施应设置在城镇的 边缘或相对独立的安全地带。
燃气设施选址选线应考虑自然条件和周边环境等因素，防止发生自然 灾害时造成重大损失，避免或减少对保护对象的危害。大型厂站的选 址应远离城镇居住区等人员集聚的场所是，为了防止恶性事故造成生 命和财产损失。 大型燃气设施是指城镇燃气系统中的气源厂、门站、储配站(天然气、 液化石油气，压缩天然气和液化天然气站)。
中华人民共和国国家标准
城镇燃气技术规范
GB50494-2009 主编部门： 住房和城乡建设部标准定额研究所 中国市政工程华北设计研究院 施行日期：2009年8月1日
城镇燃气法规条例培训课件
10.2.2天然气燃烧器的额定压力，低压2.0KPa，中压20、50KPa。
二、GB50028-2006《城镇燃气设计规范》
9、居民室内燃气管道（10.2）
燃气引入管不得敷设在卧室、浴室，宜设在厨房，引入管直径不得小于
20mm，穿墙时加套管。 镀锌钢管：壁厚不小于3mm，引入管不小于3.5mm。 地下室、半地下室密闭房间，与燃具连接须用金属软管。 金属软管：GB/T14525《波纹金属软管通用技术条件》。 橡胶软管：HG2486《家用煤气软管》，长度不超过2m，不得有接口，两头 连接处有卡子，软管的上游与硬管的连接处应设阀门，不得穿墙、天花板、地 面、窗和门。 燃气管道与明装绝缘电线水平间距大于25cm，配电箱、电表30cm，插座、
埋设在车行道下：不小于0.9m； 埋设在非车行道、人行道下：不小于0.6m； 埋设在庭院（绿地，载货汽车不能进入地带）：不小于0.3m； 埋设在水田下：不小于0.8m。
二、GB50028-2006《城镇燃气设计规范》
6、调压站（柜）与其它建筑物构筑物水平净距离.m（6.6.3）
压力 级制 次高压A 建筑物 外墙面 9.0 6.0 6.0 6.0 7.0 4.0 重要公 共建筑 18.0 12.0 12.0 12.0 14.0 8.0 铁路中 心线 15.0 10.0 10.0 10.0 12.0 8.0 城镇 道路 3.0 3.0 2.0 2.0 2.0 2.0 公共电力变 配电柜 4.0 4.0 4.0 4.0 4.0 4.0
设置形式
地上单独建 筑
次高压B 中压A 中压B
调压柜
次高压A 次高压B
二、GB50028-2006《城镇燃气设计规范》
7、悬挂式调压箱（6.6.4）
进口压力不大于 0.4MPa ，进出口管径不大于 DN50 ，距地坪 1.0-1.2m，到建筑物门窗孔洞距离1.5m； 不得安装在门、窗上下方的墙上，及阳台的下方，室内通风
城镇燃气设计规范 (2)

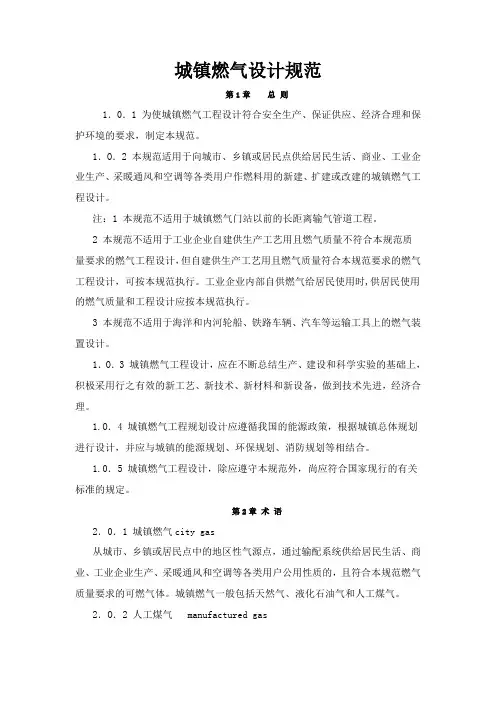

城镇燃气设计规范第1章总则1．0．1 为使城镇燃气工程设计符合安全生产、保证供应、经济合理和保护环境的要求，制定本规范。
1．O．2 本规范适用于向城市、乡镇或居民点供给居民生活、商业、工业企业生产、采暖通风和空调等各类用户作燃料用的新建、扩建或改建的城镇燃气工程设计。
注：1 本规范不适用于城镇燃气门站以前的长距离输气管道工程。
2 本规范不适用于工业企业自建供生产工艺用且燃气质量不符合本规范质量要求的燃气工程设计，但自建供生产工艺用且燃气质量符合本规范要求的燃气工程设计，可按本规范执行。
工业企业内部自供燃气给居民使用时,供居民使用的燃气质量和工程设计应按本规范执行。
3 本规范不适用于海洋和内河轮船、铁路车辆、汽车等运输工具上的燃气装置设计。
1．O．3 城镇燃气工程设计，应在不断总结生产、建设和科学实验的基础上，积极采用行之有效的新工艺、新技术、新材料和新设备，做到技术先进，经济合理。
1.O．4 城镇燃气工程规划设计应遵循我国的能源政策，根据城镇总体规划进行设计，并应与城镇的能源规划、环保规划、消防规划等相结合。
1.0．5 城镇燃气工程设计，除应遵守本规范外，尚应符合国家现行的有关标准的规定。
第2章术语2．0．1 城镇燃气city gas从城市、乡镇或居民点中的地区性气源点，通过输配系统供给居民生活、商业、工业企业生产、采暖通风和空调等各类用户公用性质的，且符合本规范燃气质量要求的可燃气体。
城镇燃气一般包括天然气、液化石油气和人工煤气。
2．O．2 人工煤气 manufactured gas以固体、液体或气体(包括煤、重油、轻油、液体石油气、天然气等)为原料经转化制得的，且符合现行国家标准《人工煤气》GB 13612质量要求的可燃气体。
人工煤气又简称为煤气。
2．0．3 居民生活用气gas for domestic use用于居民家庭炊事及制备热水等的燃气。
2．0．4 商业用气 gas for commercial use用于商业用户(含公共建筑用户)生产和生活的燃气。
城市燃气-讲课稿
质 架聚乙烯塑料复合管件》CJ/T126的规定。
要
城市燃气-讲课稿
管道系统的材料和设备
主要设备
阀门 凝水缸 补偿器 放散管
城市燃气-讲课稿
钢管腐蚀控制
腐蚀因素
电化学腐蚀 杂散电流 细菌
内壁腐蚀 外壁腐蚀
城市燃气-讲课稿
钢管腐蚀控制
高压和次高压燃气管道采用钢管。
城市燃气-讲课稿
管道系统的材料和设备
应符合现行的国家标准《石油天然气工业输送钢管交
高
货技术条件》和《输送流体用无缝钢管》GB/T8163的
规定，或符合不低于上述三项标准相应技术要求的其
压
它钢管标准。
所采用的钢管和管道附件应根据选用的材料、管径、
管
壁厚、介质特性、使用温度及施工环境温度等因素， 对材料提出冲击试验和落锤撕裂试验要求。
城市燃气-讲课稿
城镇燃气的种类和质量要求
以气源的种类来分
人工制气
城 气镇
燃
天然气
煤制气 油制气 生物制气 液化石油气 二甲醚 工业余气 沼气
液化天然气 压缩天然气
气田天然 气
石油伴生 气
凝析气田 气
煤层气
城市燃气-讲课稿
城镇燃气的种类和质量要求
以燃烧特性来分
人工燃气 天然气 液化石油气
5R
燃烧特性指标
6R
7R 4T 6T
华白数
10T
12T
13T
燃烧势
19Y
20Y
22Y
城市燃气-讲课稿
燃气互换性
华白数： W=H/√s
W－华白数，或称热负荷指数 H－燃气热值 s－燃气相对密度（设空气为１） 华白数是代表燃气特性的一个参数。设有两种燃气的热值和密 度均不同，但只要它们的华白数相等，就能在同一燃气压力下和 同一灶具上获得相同热负荷。
城镇燃气设计规范
城镇燃气设计规范引言城镇燃气作为一种重要的能源供应形式，广泛应用于城市居民、工业和商业领域。
为了确保城镇燃气使用的安全、高效和可靠，各地政府和相关部门制定了城镇燃气设计规范。
本文将介绍城镇燃气设计规范的一般原则、技术要求和工程实施规程。
一、一般原则1. 安全原则城镇燃气设计规范的首要原则是确保使用安全。
设计时必须充分考虑到燃气在输送、储存和使用过程中的潜在风险，并在设计中采取相应的安全措施。
此外，从源头到终端用户的整个燃气系统都需要遵循安全操作规程和标准。
2. 经济原则在满足安全要求的前提下，城镇燃气设计规范还要注重经济性。
设计时应考虑到燃气资源的合理利用、节能减排和成本控制。
优化设计，提高燃气的利用率，降低资源浪费和运营成本。
3. 环保原则城镇燃气设计规范应符合环保法规和政策要求。
设计时要减少燃气系统对环境的不良影响，比如减少废气和废水排放、降低噪音污染等。
同时，还要鼓励使用清洁能源替代传统燃气，促进绿色发展。
二、技术要求1. 设计载荷城镇燃气设计规范要求对燃气使用的载荷进行准确估计。
设计时需要考虑到用户的需求和用气峰值，合理确定管道和设备的尺寸、容量和布置。
2. 管道设计管道设计是城镇燃气系统中的重要环节。
设计时需满足燃气流动的要求，包括流速、流量和压力损失等。
管道的材料选择、埋设方式和布置要符合相关规范，确保系统的安全性和可靠性。
3. 设备选型城镇燃气系统中包括多种设备，如调压器、计量仪表、阀门等。
设计时要根据燃气的性质和使用要求选择合适的设备，并确保其符合相关的技术标准和规范要求。
4. 安全措施城镇燃气设计规范对于安全措施的要求十分严格。
设计中要考虑到燃气泄漏、爆炸、火灾和中毒等风险，并采取相应的预防和保护措施。
包括但不限于燃气泄漏报警系统、防火设施和通风系统等。
三、工程实施规程1. 工程审查城镇燃气工程的实施需要经过相关部门的审查和批准。
审查过程中要对设计文件、技术标准和相关手续进行严格把关，确保设计符合规范和法规要求。
燃气管道设计规范ppt
城镇燃气规范讲座
城镇燃气主要规范：
1.《城镇燃气设计规范》GB50028-2006 2.《城镇燃气技术规范》GB50494-2009 3.《燃气工程制图标准》CJJ/T130-2009 4.《城镇燃气输配工程施工及验收规范》CJJ33-2005 5.《聚乙烯燃气工程技术规程》CJJ63-2008 6.《城镇燃气室内工程施工与质量验收规范》CJJ94-2009 7.《城镇燃气设施运行、维护和抢修安全技术规程》CJJ512006
聚乙烯管（PE管）、 机械接口球墨铸铁管、 钢管 钢骨架聚乙烯塑料复合管
2.次高压燃气管道应采用 钢管
管材特性：
钢管具有高强的机械性能，如抗拉强度、延伸率与抗冲击性等。钢管采 用焊接连接，气密性良好。
其主要缺点是地下易腐蚀、需防腐措施，投资大，且使用寿命较短， 一般为25年左右。当管径大于DN200时，其投资少于聚乙烯（PE）管。
4.3同一图样的不同视图、剖面图宜采用同一比例。
4.比例
常用比例
室外高压、中低压燃气输 配管道平面图
1:1000，1:500
室外高压、中低压燃气输 横向1:1000，1:500
配管道纵断面图
纵向：1:100，1:50
室内燃气管道平面图、系 统图、剖面图
1:100，1:50
大样图
1:20，1:10，1:5
2.室内燃气管道平面图应在建筑物的平面施工图、竣工图或实际测 绘平面图的基础上绘制。平面图应按直接正投影法绘制。明敷的燃气 管道应采用粗实线绘制；墙内暗埋或埋地的燃气管道应采用粗虚线绘 制；图中的建筑物应采用细线绘制。
3.平面图中应绘出燃气管道、燃气表、调压器、阀门、燃具等。
4.平面图中燃气管道的相对位置和管径应标注清楚。
《城镇燃气设计规范》
《城镇燃气设计规范》《城镇燃气设计规范》主要是针对城镇燃气的设计技术和要求，目的是保护人身和财产安全，确保燃气工程质量。
一、燃气资源条件。
为了确定改城燃气工程的设计和施工，必须要了解该城镇的燃气资源条件。
首先要调查确定燃气贮存空间、燃气种类、压力，还要知道改城镇的气的供应方式，如天然气、液化气等，这两方面条件都是组成燃气工程的必要组成部分。
二、燃气管道和材料。
燃气管道有钢管、铜管、铸铁管等多种类型，采用不同的材料，搭建管道网络，给出供气点到不同地点的路径，为实施供气工作。
这些管道材料需要与管道类型，用途，安装环境等参数综合考虑，以确保管道运行性能及寿命。
三、燃气设备布置和控制。
燃气管路的改建和施工，必须有燃气设备的设计及布置，同时必须按照相应的规定，确定燃气设备及元件的安装位置。
而且，煤气厂、燃气管道、管流校验系统等，有严格的安全要求和相应的防腐、防护、防锈措施。
四、燃气检测和控制系统。
燃气管线的布设、改建及管流校验，都需要建立相应的检测控制系统，制定其他指引性文件细则，以保证城镇燃气设施的安全有效运行。
燃气检测及控制技术包括气体检测与分析，流量检测，安全可靠的报警系统等，需要控制各个参数，以确保燃气安全。
五、维护保养。
城镇燃气工程，必须建立一套规范化的维护保养体系，包括定期分析和检查、定期更换消耗件等。
同时，定期召开技术交流会，提高操作技术水平，以确保城镇燃气工程的安全。
六、管理规定。
改建和施工城镇燃气工程，需要建立各项管理规定，严格执行安全防范规定，同时定期发布和推行安全防范措施，以及相关安全技术指标，确保城镇燃气工程安全运行。
因此，严格遵守各项安全防范要求，可以避免燃气事故的发生。
《城市燃气工程管理》课件
城市燃气工程管理的案例分析
通过实际案例，深入了解城市燃气工程管理中的挑战和解决方案，并从中汲 取经验教训。
探讨燃气管网的设计原理、施工过程，以及如何确保管网的安全、高效运行。
燃气工程管理的重要性
介绍燃气工程管理在城市燃气系统中的重要性，包括管理流程、人员配备和安全措施。
燃气工程管理的标准与规范
深入研究燃气工程管理的国内外标准和规范，以确保燃气系统的运营符合安 全、环保要求。
燃气事故防范与应急管理
分享燃气事故的案例分析，以及如何制定应急预案、提高事故应对能力和减轻事故影响。
《城市燃气工程管理》 PPT课件
欢迎来到《城市燃气工程管理》PPT课件！在本课程中，我们将探讨城市燃 气工程的概述、设计与建设、管理的重要性、标准与规范、事故防范与应急 管理，以及案例分析。
城市燃气工程的概述
了解城市燃气工程的基本概念和发展历程，以及其在城市发展中的重要性和 作用。
燃气管网的设计与建设
城镇燃气设计规范讲解讲课文档
水露点，℃
在天然气交接点的压力和温度条件下，天 然气的水露点应比最低环境温度低5℃
GB／T 17283
注：1 标准中气体体积的标准参比条件是101.325kPa.20℃；
现在十九页，总共一百一十四页。
• 3．2．3 城镇燃气应具有可以察觉的臭味，燃气中加臭剂的最小量应
符合下列规定：
1 无毒燃气泄漏到空气中，达到爆炸下限的20％时，应能察觉；
现在十二页，总共一百一十四页。
说明：城镇燃气工程牵涉到城市能源、环保、消防等的全 面布局，城镇燃气管道、设备建设后，也不应轻易更换， 应有一个经过全面系统考虑过的城镇燃气规划作指导。使 当前建设不致于盲目进行，避免今后的不合理或浪费。因 而提出应遵循能源政策，根据城镇总体规划进行设计，并 应与城镇能源规划、环保规划、消防规划等相结合。
• 城镇燃气干管的布置，应根据用户用量及其分布，全面 规划，并宜按逐步形成环状管网供气进行设计。
现在二十三页，总共一百一十四页。
• 说明：“城镇燃气干管的布置，宜按逐步形成环状管网供气进行 设计”，这是为保证可靠供应的要求，城镇燃气都是逐步发展的， 故在条文中只提“逐步形成”，而不是要求每一期工程都必须完 成环状管网；但是要求每一期工程设计都宜在一项最后“形成干 线环状管网”的总体规划指导下进行，以便最后形成干线环状管 网。
现在二十五页，总共一百一十四页。
1 城镇燃气输配系统的调峰气总容量，应根据计算月平均日用 气总量、气源的可调量大小、供气和用气不均匀情况和运行经 验等因素综合确定。 2 确定城镇燃气输配系统的调峰气总容量时，应充分利用气 源的可调量(如主气源的可调节供气能力和输气干线的调峰能 力等)。采用天然气做气源时，平衡小时的用气不均所需调峰 气量宜由供气方解决，不足时由城镇燃气输配系统解决。
燃气工程设计规范原讲课文档
1.6MPa；
……
14
第十四页，共45页。
(GB50028，6.6.3)
15
第十五页，共45页。
c.调压装置
(GB50028，6.6.4)
调压箱(悬挂式)
1)调压箱的箱底距地坪的高度宜为1.0～1.2m，可安装在用气建筑 物的外墙壁上或悬挂于专用的支架上；当安装在用气建筑物的外墙上
(5)商业和工业企业的燃气表宜集中布置在单独房间内， 当设有专用调压室时可与调压器同室布置。
21
第二十一页，共45页。
二、城镇燃气工程设计相关规范的简介
e. 安全及监控
1.加臭 (GB50028，3.2.3)
目前广泛使用的加臭剂是 四氢噻吩，用量不宜小于 20mg/m3。
城镇燃气应具有可以察觉的臭味，燃气中加臭剂的最小量应符合下列规定
(GB50028，6.3.10)
燃气管道通过河流时，可采用穿越河底或采用管桥跨越的形式。当条件许 可时，可利用道路桥梁跨越河流，并应符合下列要求：
1 随桥梁跨越河流的燃气管道，其管道的输送压力不应大于0.4MPa。 2 当燃气管道随桥梁敷设或采用管桥跨越河流时，必须采取安全防护 措施。
3 燃气管道随桥梁敷设，宜采取下列安全防护措施：
重点： a.计算流量
b.管道布置与敷设
c.调压装置 d.计量装置 e.安全及监控
4
第四页，共45页。
2、一般燃气工程
a.计算流量
(GB50028，10.2.9)
1 居民生活用燃气计算流量可按下式计算：
Qh kNnQ
Qh—燃气管道的计算流量(m3/h)； N —同种燃具或成组燃具的数目；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1．O．3 城镇燃气工程设计，应在不断总结生产、建设和科学 实验的基础上，积极采用行之有效的新工艺、新技术、新 材料和新设备，做到技术先进，经济合理。
• 由于燃气是公用的，它具有压力，又具有易燃易爆和有毒 等特性，所以强调安全生产是非常必要的。
• 保证供应这个要求是与安全生产密切联系的。要求城镇燃 气在质量上要达到一定的质量指标，同时，在量的方面要 能满足任何情况下的需要，做到持续、稳定的供气，满足 用户的要求。
1．O．2 本规范适用于向城市、乡镇或居民点供给居民生 活、商业、工业企业生产、采暖通风和空调等各类用户作 燃料用的新建、扩建或改建的城镇燃气工程设计。
５、增加第7章压缩天然气供应，主要包括压缩天然气加 气站、储配站、瓶组供气站及配套设施要求。
６、第8章液化石油气供应，对液化石油气供应基地和混 气站、气化站、瓶组气化站及瓶装供应站等补充了有关 内容。
７、增加第9章液化天然气供应，主要包括气化站储罐与站 外建、构筑物的防火间距，站内总平面布置防火间距及 配套设施等要求。
1.0．5 城镇燃气工程设计，除应遵守本规范外，尚应符 合国家现行的有关标准的规定。。
3 用气量和燃气质量
3．1 用气量 3．1．1 设计用气量应根据当地供气原则和条件确定，包括 下列各种用气量： 1 居民生活用气量； 2 商业用气量； 3 工业企业生产用气量； 4 采暖通风和空调用气量； 5 燃气汽车用气量； 6 其他气量。
注：当电站采用城镇燃气发电或供热时，尚应包括电站用气量。
3．1．2 各种用户的燃气设计用气量，应根据燃气发展规划 和用气量指标确定。 3．1．3 居民生活和商业的用气量指标，应根据当地居民生 活和商业用气量的统计数据分析确定。
3．1．4 工业企业生产的用气量，可根据实际燃料消耗量折算， 或按同行业的用气量指标分析确定。 3．1．5 采暖通风和空调用气量指标，可按国家现行标准《城市热 力网设计规范》CJJ 34或当地建筑物耗热量指标确定。 3．1．6 燃气汽车用气量指标，应根据当地燃气汽车种类、车型和 使用量的统计数据分析确定。当缺乏用气量的实际统计资料时，可 按已有燃气汽车城镇的用气量指标分析确定。 3．2 燃气质量 3．2．1 城镇燃气质量指标应符合下列要求： 1 城镇燃气(应按基准气分类)的发热量和组分的波动应符合城镇燃 气互换的要求； 2 城镇燃气偏离基准气的波动范围宜按现行的国家标准《城市燃气 分类》GB／T 136ll的规定采用，并应适当留有余地。
本规范共分10章和6个附录，其主要内容包括：总则、 术语、用气量和燃气质量、制气、净化、燃气输配系统、 压缩天然气供应、液化石油气供应、液化天然气供应和燃 气的应用等。
本次修订的主要内容是：
１、增加第2章术语，将原规范中“名词解释”改为“术 语”，并作了补充与完善。
２、第3章用气量和燃气质量中，扩大了用气范围（有条件 时，应包括采暖通风和空调、燃气汽车用气量）取消了居民生 活和商业用户用气量指标；增加了采暖用气量的计算原则。
说明：积极采用行之有效的新技术、新工艺、新材料和新设备， 早日改变城镇燃气落后面貌，需要在设计方面加以强调， 故作此项规定。
1.O．4 城镇燃气工程规划设计应遵循我国的能源政策，根据城 镇总体规划进行设计，并应与城镇的能源规划、环保规划、 消防规划等相结合。
说明：城镇燃气工程牵涉到城市能源、环保、消防等的 全面布局，城镇燃气管道、设备建设后，也不应轻易更 换，应有一个经过全面系统考虑过的城镇燃气规划作指 导。使当前建设不致于盲目进行，避免今后的不合理或 浪费。因而提出应遵循能源政策，根据城镇总体规划进 行设计，并应与城镇能源规划、环保规划、消防规划等 相结合。
８、第10章燃气的应用中，增加了新型管材，燃气管道和燃 气用具在地下室、半地下室和地上密闭房间内的敷设， 室内燃气管道的暗设以及燃气的安全监控设施等要求。
1.0 总 则
• 1．0．1 为使城镇燃气工程设计符合安全生产、保证供应、 经济合理和保护环境的要求，制定本规范。
• 说明：使城镇燃气工程设计符合安全生产、保证供应、经 济合理、保护环境的要求，这是结合城镇燃气特点提出的。
补充了天然气的质量要求、液化石油气与空气的混合气质量 安全指标和燃气加臭的标准。
３、第4、5章制气和净化中，增加了两段煤气（水煤气）发 生炉制气、轻油制气、流化床水煤气、天然气改制、一氧化碳 变换和煤气脱水，并对主要生产场所火灾及爆炸危险分类等级 等条文进行了修订。
４、第6章燃气输配系统中，提高了城镇燃气管道压力到 4.0MPa，吸收了美、英等发达国家的先进标准成果，增 加了高压燃气管道敷设、管道结构设计和新型管材，补 充了地上燃气管道敷设，门站、储配站设计和高压站设 置形式、管道水力计算等。
城镇燃气设计规范讲解演示文稿
前言Leabharlann 总则目用气量和燃气质量
录
燃气输配
前言
《城镇燃气设计规范》修订过程 1993年编制、发行－93版（GB50028-93） 1998年局部修订－98版 2002年全面修订－02版 2004年新编,2006年发行－06版 （GB50028-2006）
由建设部负责主编，具体由中国市政工程华北设计研 究院会同有关单位共同对《城镇燃气设计规范》GB 5002893进行了修订，经建设部2006年7月12日以中华人民共和国 建设部公告第451号批准发布。
注： 1 本规范不适用于城镇燃气门站以前的长距离输气管道工程。 2 本规范不适用于工业企业自建供生产工艺用且燃气质量不符合本规范质量要 求的燃气工程设计，但自建供生产工艺用且燃气质量符合本规范要求的燃气工 程设计，可按本规范执行。工业企业内部自供燃气给居民使用时,供居民使用的 燃气质量和工程设计应按本规范执行。 3 本规范不适用于海洋和内河轮船、铁路车辆、汽车等运输工具上的燃气装置 设计。
