VS真空断路器说明书

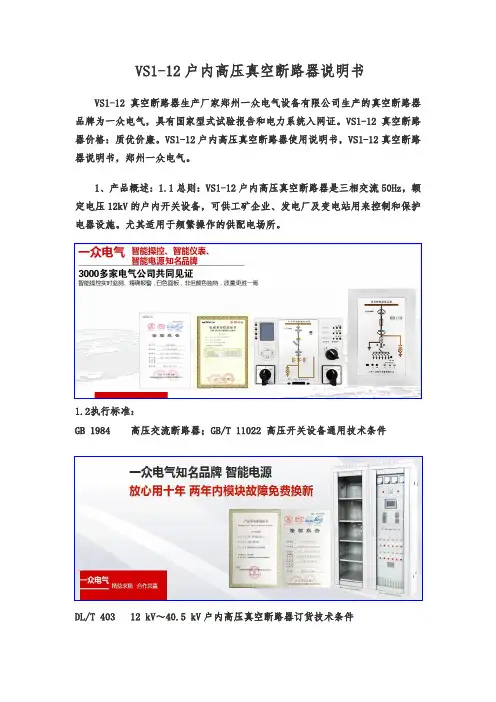

VS1-12户内高压真空断路器使用说明书,VS1-12真空断路器说明书,郑州一众电气
VS1-12户内高压真空断路器说明书VS1-12真空断路器生产厂家郑州一众电气设备有限公司生产的真空断路器品牌为一众电气，具有国家型式试验报告和电力系统入网证。
VS1-12真空断路器价格：质优价廉。
VS1-12户内高压真空断路器使用说明书，VS1-12真空断路器说明书，郑州一众电气。
1、产品概述：1.1总则：VS1-12户内高压真空断路器是三相交流50Hz，额定电压12kV的户内开关设备，可供工矿企业、发电厂及变电站用来控制和保护电器设施。
尤其适用于频繁操作的供配电场所。
1.2执行标准：GB 1984 高压交流断路器；GB/T 11022 高压开关设备通用技术条件DL/T 403 12 kV～40.5 kV户内高压真空断路器订货技术条件JB/T 3855 高压交流真空断路器1.3使用条件：1）正常使用条件：a) 环境温度：-25℃～+40℃；b) 海拔高度不超过1000m；c) 空气相对湿度：日平均值不大于95％，月平均值不大于90％；d) 饱和蒸气压：日平均值不大于2.2X10-3，月平均值不大于1.8X10-3 ；e) 地震烈度不超过8级;耐受地震能力（水平加速度）: <0.2 g ；f) 无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所;g) 由于主回路中的开合操作在辅助和控制回路上所感应的共模电压的幅值：≤1.6 kV。
2）特殊使用条件对于有别于正常使用条件下的特殊运行条件，请你务必与制造商进行协商并取得一致意见。
2 产品特点2.1断路器满足M2级、 E2级（274次）、C2级要求断路器按照GB1984的规定通过了第三方的验证。
2.2高可靠的模块化弹簧操动机构操动机构模块化设计，结构简单、维护方便，稳定性好。
2.3 良好的绝缘性能断路器主回路部分设置在由环氧树脂浇注的绝缘筒内。
这种结构能有效的防止包括外力冲击、污秽环境等因素对真空灭弧室及主回路绝缘的影响。
2.4 良好的分闸缓冲性能带导向的锥形活塞变阻尼油缓冲专利技术可减少断路器在分闸时动触头过冲或反弹幅值，降低断路器分闸时电弧重燃的概率，并提高真空灭弧室波纹管的机械寿命。
施耐德宝光 VS1 Pro-12 系列户内高压交流真空断路器说明书
Schneider Baoguang关于施耐德宝光施耐德（陕西）宝光电器有限公司（简称SSBEA或施耐德宝光）是施耐德电气专业从事中、系统及相关产品研发、生产和销售的中外合资企业。
高新科技园区。
在世界五百强企业与中国中压电器龙头企业的通力合作下，作为国内中压行业著名的“宝光”品牌真空断路器的唯一合法生产商，施耐德宝光秉承精益生产科学理念，凭借品质过硬、安全可靠的全系列高品质产品和覆盖用户全生命周期的完善服务，帮助用户实现卓越的生产运营绩效和市场竞争力，用品质的“不妥协”实现可持续发展之道。
我们致力于将施耐德宝光打造成为中国卓越和高效的中压断路器和系统的制造平台，依托自身的专业优势，为广大用户和合作伙伴提供领先的总成本和长期全面的安心保障。
目录产品概述VBG-E系列真空断路器 (1)产品优势五大优势 (2)产品特点全新覆盖特点 (3)VBG-E-12P产品参数 (4)安装尺寸 (6)VBG-E-12产品参数 (15)安装尺寸 (17)订货须知 (21)产品真伪查询产品真伪查询………………………………………………………………………………………22产品概述VBG-E系列户内高压真空断路器（以下简称断路器）是额定电压12kV，交流50Hz的户内开关设备元件，产品符合GB/T 1984《高压交流断路器》、GB/T 11022《高压开关设备和控制设备标准的共用技术要求》、JB/T 3855《高压交流真空断路器》、DL/T 403《12kV~40.5kV高压真空断路器订货技术条件》等标准的规定。
断路器一次回路绝缘方式分为复合绝缘式及固封极柱式，产品可配用专用推进机构，组成手车单元与KYN28A-12型开关柜配套使用。
断路器亦可安装于XGN2等固定式开关柜内使用。
VBG-E系列真空断路器具有体积小、开断能力强、绝缘强度高、无污染、无爆炸危险等优点。
操动机构为弹簧储能式，可以用交、直流实现储能动作，也可用手动操作实现。

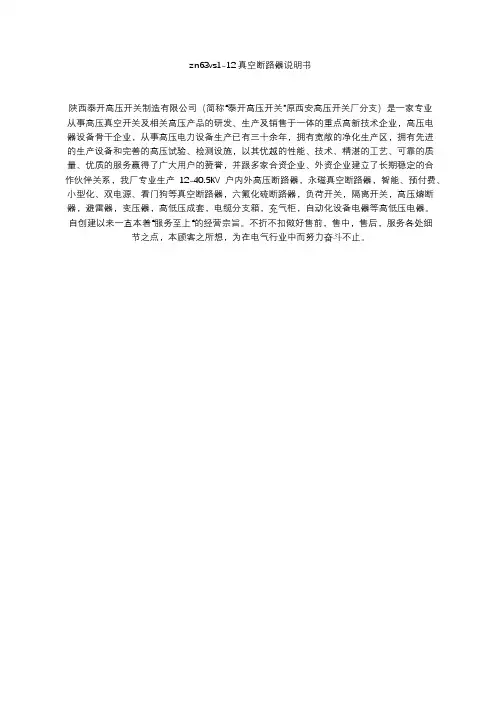

zn63vs1-12真空断路器说明书
zn63vs1-12真空断路器说明书陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。
自创建以来一直本着“服务至上“的经营宗旨。
不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。
陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。
公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。
概述：ZN63-12型户内交流高压真空断路器系三相交流50Hz额定电压为12kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。
人民电器 ZN73-12(VS1)型户内高压交流真空断路器 产品说明书
概述使用环境条件ZN73-12户内高压交流真空断路器(以下简称断路器)是三相交流50Hz，额定电压为12kV的户内装置，适用于投切各种不同性质的负荷及频繁操作的场合，可供工矿、企业、发电厂设备及变电站电气设施的保护和控制之用。
断路器符合GB/T 1984、JB3855、GB/T 11022等国家标准及有关规定。
型号及其含义Z N 73 - 12 / □ - □额定短路开断电流(kA)额定电流(A)额定电压(kV)设计序号户内真空断路器1、 周围空气温度：上限不超过+40℃；下限不低于-10℃;2、海拔：海拔高度不超过1000m；3、湿度：相对湿度：日平均值不大于95%，月平均值不大于90%；饱和蒸汽压：日平均值不大于 2.2×10-3MPa ，月平均值不大于1.8×10-3MPa。
在高湿度期内温度急降时，允许有凝露。
4、地震烈度：地震烈度不超过8度；5、周围空气应不受腐蚀性或可燃性气体、水蒸汽等明显污染。
6、使用场所无经常性剧烈振动。
注：用户若需超上述正常使用条件的断路器，可与我公司协商订制。
ZN73-12(VS1)户内高压交流真空断路器084V22131413833181917151321123914V3-+TQQF3414526272823242221224KO24S24464748454+KO331351617181314121112343637383532823897531130446293534361434837S1413323312113V1M--423424322214HQ+Y9Y7Y8V4+-R1Y12524262044272104547主要技术参数注：*短路开断电流20、25、31.5kA时，t=0.3s, t'=180s。
短路开断电流40kA时，t=180s，t'=180s。
图1 固定式断路器内部电气原理图Y1：闭锁电磁铁 Y7~Y9：过流脱扣电磁铁 KD ：机构内部防跳继电器 HQ ：合闸电磁铁 S2：闭锁电磁铁行程开关 M ：储能开关 S1：储能用微动开关 QF ：断路器主触头的辅助开关 TQ ：分闸电磁铁ZN73-12(VS1)户内高压交流真空断路器高压电器085断路器机械特性参数表2图 2 抽出式断路器内部电气原理图(有防跳、闭锁、过流)ZN73-12(VS1)户内高压交流真空断路器086操动机构技术数据外形及安装尺寸ZN73-12(VS1)户内高压交流真空断路器高压电器087表3图3 固定式断路器外形尺寸图订货须知订购断路器时，需注明：1、断路器名称、型号、规格及订货数量；2、断路器额定电压、额定电流及额定短路开断电流；3、额定操作电压、是否带防跳、闭锁功能；4、备品、备件的名称及数量；5、用户若有其它特殊要求，可经协商后，按双方签订的协议或合同供货。

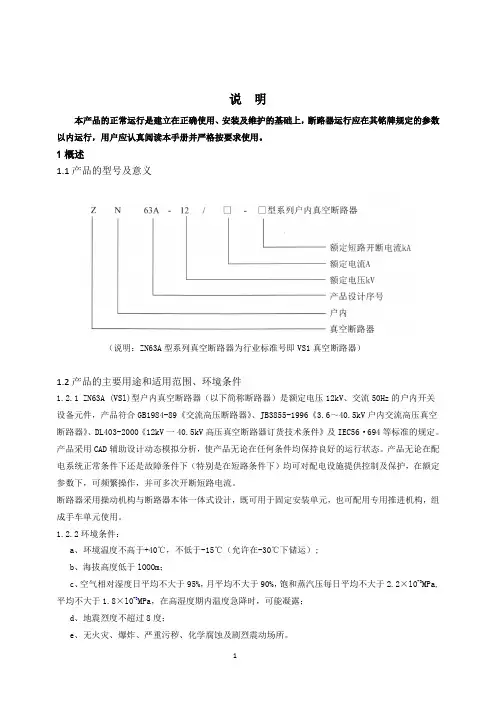

ZN63A(VS1)型系列户内真空断路器安装使用说明书
说明本产品的正常运行是建立在正确使用、安装及维护的基础上，断路器运行应在其铭牌规定的参数以内运行，用户应认真阅读本手册并严格按要求使用。
1概述1.1产品的型号及意义（说明：ZN63A型系列真空断路器为行业标准号即VS1真空断路器）1.2产品的主要用途和适用范围、环境条件1.2.1 ZN63A (VSl)型户内真空断路器（以下简称断路器）是额定电压12kV、交流50Hz的户内开关设备元件，产品符合GB1984-89《交流高压断路器》、JB3855-1996《3.6～40.5kV户内交流高压真空断路器》、DL403-2000《12kV一40.5kV高压真空断路器订货技术条件》及IEC56·694等标准的规定。
产品采用CAD辅助设计动态模拟分析，使产品无论在任何条件均保持良好的运行状态。
产品无论在配电系统正常条件下还是故障条件下（特别是在短路条件下）均可对配电设施提供控制及保护，在额定参数下，可频繁操作，并可多次开断短路电流。
断路器采用操动机构与断路器本体一体式设计，既可用于固定安装单元，也可配用专用推进机构，组成手车单元使用。
1.2.2环境条件：a、环境温度不高于+40℃，不低于-15℃（允许在-30℃下储运）;b、海拔高度低于lOOOm；c、空气相对湿度日平均不大于95%，月平均不大于90%，饱和蒸汽压每日平均不大于2.2×l0-3MPa,平均不大于1.8×l0-3MPa，在高湿度期内温度急降时，可能凝露；d、地震烈度不超过8度；e、无火灾、爆炸、严重污秽、化学腐蚀及剧烈震动场所。
1.3产品外型图及安装尺寸1.3.1 ZN63A(VS1)型系列户内真空断路器本体（固定式）外形及安装尺寸（见图la; lb; lc）1.3.2 ZN63A(VS1)型系列户内真空断路器抽出式外形及安装尺寸(见图2a; 2b; 2c；2d)1.4断路器与柜体推荐配合尺寸1.4.1 VSl(800)与柜体(800)推荐配合尺寸示意图：1.4.2 VS1(1000)与柜体（1000）推荐配合尺寸示意图：1.5技术参数1-5.1 ZN63A型系列户内真空断路器主要技术参数见表1表1注：1、当额定短路开断电流≤31.5kA时，额定短路开断次数为30次。
