砌体结构基本知识
砌体结构_精品文档

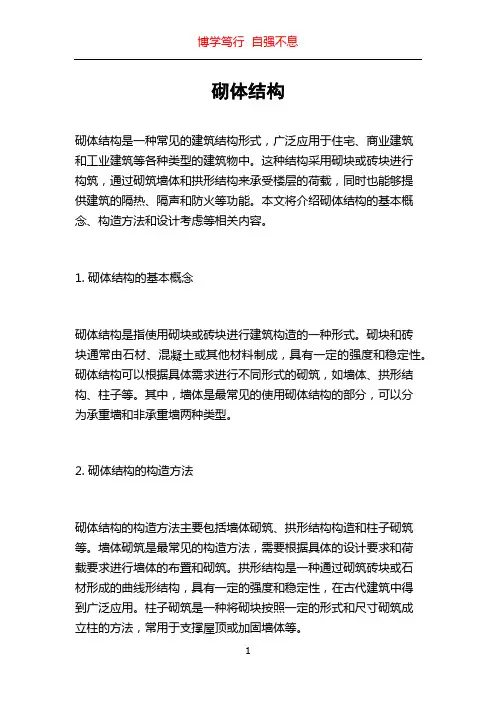

砌体结构砌体结构是一种常见的建筑结构形式，广泛应用于住宅、商业建筑和工业建筑等各种类型的建筑物中。
这种结构采用砌块或砖块进行构筑，通过砌筑墙体和拱形结构来承受楼层的荷载，同时也能够提供建筑的隔热、隔声和防火等功能。
本文将介绍砌体结构的基本概念、构造方法和设计考虑等相关内容。
1. 砌体结构的基本概念砌体结构是指使用砌块或砖块进行建筑构造的一种形式。
砌块和砖块通常由石材、混凝土或其他材料制成，具有一定的强度和稳定性。
砌体结构可以根据具体需求进行不同形式的砌筑，如墙体、拱形结构、柱子等。
其中，墙体是最常见的使用砌体结构的部分，可以分为承重墙和非承重墙两种类型。
2. 砌体结构的构造方法砌体结构的构造方法主要包括墙体砌筑、拱形结构构造和柱子砌筑等。
墙体砌筑是最常见的构造方法，需要根据具体的设计要求和荷载要求进行墙体的布置和砌筑。
拱形结构是一种通过砌筑砖块或石材形成的曲线形结构，具有一定的强度和稳定性，在古代建筑中得到广泛应用。
柱子砌筑是一种将砌块按照一定的形式和尺寸砌筑成立柱的方法，常用于支撑屋顶或加固墙体等。
3. 砌体结构的设计考虑在进行砌体结构的设计时，需要考虑多个因素，包括结构的稳定性、荷载的传递、地震和风荷载的影响以及水平和竖向的变形等。
结构的稳定性一般通过设置承重墙和加固墙体来保证，同时需要合理设置连接部位和密实固定墙体。
荷载的传递是指将楼层的荷载通过墙体传递到地基上，需要根据荷载大小和墙体的强度设计合适的墙体厚度和深度。
地震和风荷载是考虑结构抗震能力和抗风能力的重要因素，需要根据地理位置和设计要求进行详细计算和分析。
水平和竖向的变形是指结构在荷载作用下产生的变形，需要进行合理的限制和控制，以确保结构的稳定性和安全性。
4. 砌体结构的优点和缺点砌体结构具有多项优点，例如成本低、施工方便、耐久性强等。
由于砌块和砖块制作成本相对较低，因此其成本相对较低，适用于中小型建筑项目。
此外，砌体结构施工简便，不需要特殊的施工设备，普通的工人即可完成施工任务。
砌体结构 复习 知识点

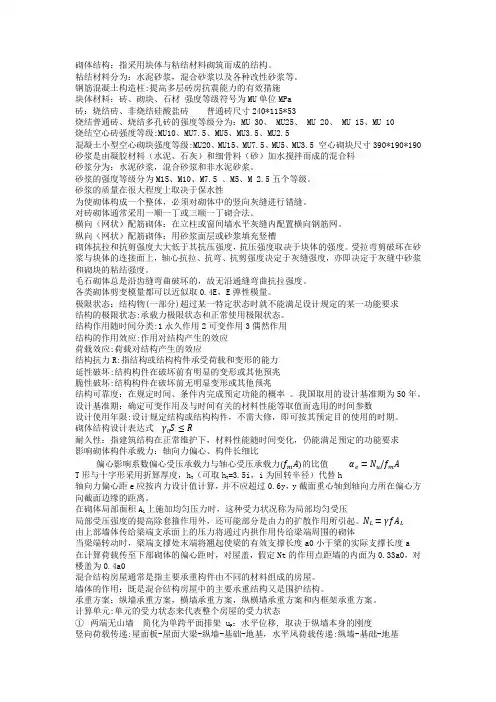

砌体结构：指采用块体与粘结材料砌筑而成的结构。
粘结材料分为：水泥砂浆，混合砂浆以及各种改性砂浆等。
钢筋混凝土构造柱:提高多层砖房抗震能力的有效措施块体材料：砖、砌块、石材强度等级符号为MU单位MPa砖：烧结砖、非烧结硅酸盐砖普通砖尺寸240*115*53烧结普通砖、烧结多孔砖的强度等级分为：MU 30、 MU25、 MU 20、 MU 15、MU 10烧结空心砖强度等级:MU10、MU7.5、MU5、MU3.5、MU2.5混凝土小型空心砌块强度等级:MU20、MU15、MU7.5、MU5、MU3.5 空心砌块尺寸390*190*190 砂浆是由凝胶材料（水泥、石灰）和细骨料（砂）加水搅拌而成的混合料砂浆分为：水泥砂浆，混合砂浆和非水泥砂浆。
砂浆的强度等级分为M15、M10、M7.5 、M5、M 2.5五个等级。
砂浆的质量在很大程度上取决于保水性为使砌体构成一个整体，必须对砌体中的竖向灰缝进行错缝。
对砖砌体通常采用一顺一丁或三顺一丁砌合法。
横向（网状）配筋砌体：在立柱或窗间墙水平灰缝内配置横向钢筋网。
纵向（网状）配筋砌体：用砂浆面层或砂浆填充竖槽砌体抗拉和抗剪强度大大低于其抗压强度，抗压强度取决于块体的强度。
受拉弯剪破坏在砂浆与块体的连接面上，轴心抗拉、抗弯、抗剪强度决定于灰缝强度，亦即决定于灰缝中砂浆和砌块的粘结强度。
毛石砌体总是沿齿缝弯曲破坏的，故无沿通缝弯曲抗拉强度。
各类砌体剪变模量都可以近似取0.4E，E弹性模量。
极限状态：结构物(一部分)超过某一特定状态时就不能满足设计规定的某一功能要求结构的极限状态:承载力极限状态和正常使用极限状态。
结构作用随时间分类:1永久作用2可变作用3偶然作用结构的作用效应:作用对结构产生的效应荷载效应:荷载对结构产生的效应结构抗力R:指结构或结构构件承受荷载和变形的能力延性破坏:结构构件在破坏前有明显的变形或其他预兆脆性破坏:结构构件在破坏前无明显变形或其他预兆结构可靠度：在规定时间、条件内完成预定功能的概率。
砌体结构复习知识要点
砌体结构复习资料1. 砌体结构：用砂浆将块材（如砖、各种型号的混凝土砌块、毛石、料石、土块）通过人工砌筑而成的一种结构。
2.砌体结构的优缺点：优点：①易于就地取材②具有良好的耐火、隔声、保温等性能及较好的耐久性。
③能节约水泥、钢材、木材等主要材料④施工设备简单，且可以连续施工缺点：①自重大，强度不高，抗拉抗剪强度低②砌筑砂浆和砖石等砌块，砌筑工作量大，手工操作，劳动强度大，施工进度缓慢。
③抗震性能差。
④粘土砖用量大，烧制粘土砖占用大量农田，严重影响农业生产，又污染环境。
3.砌体常用的块材：砖、砌块、石材4.烧结普通砖的标准尺寸：240m m×115mm×53mm5.砂浆的作用：将单块的块材粘结成整体，并均匀传递块材之间的压力。
由于砂浆填满了块材之间的缝隙，减少了砌体的透气性，故提高了砌体的保温隔热性和抗冻性。
6. 砌体砂浆按所用的胶凝材料分为三种：水泥砂浆、石灰砂浆、水泥石灰混合砂浆。
7. 水泥砂浆的使用范围：潮湿环境、水中以及要求砂浆强度等级较高的工程。
8.混合砂浆的使用范围：地面以上的工程9.砖砌体的受压破坏特征：第一阶段——初始裂缝阶段——裂缝在单块内出现，且荷载不增加，裂缝也不扩撒或增加。
第二阶段——裂缝发生发展阶段——即使荷载不增加，裂缝仍继续发展，砌体已临近破坏，构建处于危险状态。
第三阶段——破坏阶段——随着荷载的增加，裂缝发展迅速，形成若干条连续的贯通整体砌块的裂缝，将砌体分成若干个半砖左右的笑立柱，最后小立柱发生失稳破坏。
10.影响砌体抗压强度的因素：①块体和砂浆的强度（主要因素）②砂浆的流动性和保水性③砌筑质量④块材的尺寸和形状⑤砖的含水率11.砌体的轴心受拉、弯曲受拉和受剪破坏形态：①砌体沿齿缝截面破坏②砌体沿阶梯状破③砌体沿水平通缝截面破坏12. 受压构件的分类①按压力作用点和截面形心的相对位置：轴心受压构件、偏心受压构件②按高厚比β：短柱（β≤3）、长柱（β＞3）φ—高厚比β和轴向力的偏心距e对受压构件承载力的影响系数。
砌体结构基本知识

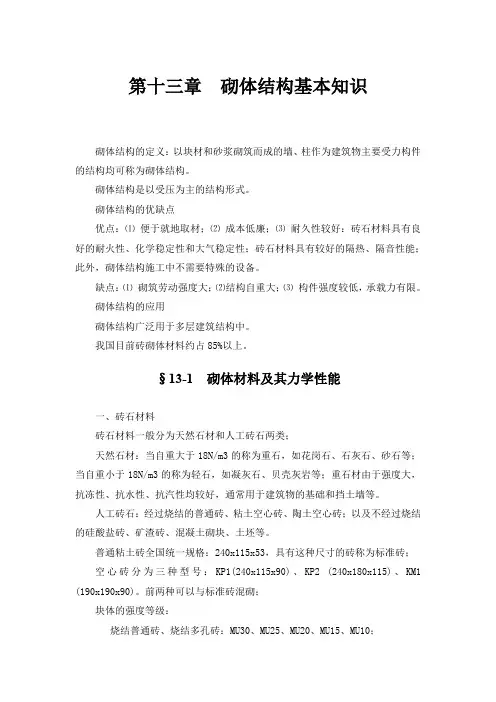

第十三章砌体结构基本知识砌体结构的定义：以块材和砂浆砌筑而成的墙、柱作为建筑物主要受力构件的结构均可称为砌体结构。
砌体结构是以受压为主的结构形式。
砌体结构的优缺点优点：⑴便于就地取材；⑵成本低廉；⑶耐久性较好：砖石材料具有良好的耐火性、化学稳定性和大气稳定性；砖石材料具有较好的隔热、隔音性能；此外，砌体结构施工中不需要特殊的设备。
缺点：⑴砌筑劳动强度大；⑵结构自重大；⑶构件强度较低，承载力有限。
砌体结构的应用砌体结构广泛用于多层建筑结构中。
我国目前砖砌体材料约占85%以上。
§13-1 砌体材料及其力学性能一、砖石材料砖石材料一般分为天然石材和人工砖石两类；天然石材：当自重大于18N/m3的称为重石，如花岗石、石灰石、砂石等；当自重小于18N/m3的称为轻石，如凝灰石、贝壳灰岩等；重石材由于强度大，抗冻性、抗水性、抗汽性均较好，通常用于建筑物的基础和挡土墙等。
人工砖石：经过烧结的普通砖、粘土空心砖、陶土空心砖；以及不经过烧结的硅酸盐砖、矿渣砖、混凝土砌块、土坯等。
普通粘土砖全国统一规格：240x115x53，具有这种尺寸的砖称为标准砖；空心砖分为三种型号：KP1(240x115x90)、KP2 (240x180x115)、KM1 (190x190x90)。
前两种可以与标准砖混砌；块体的强度等级：烧结普通砖、烧结多孔砖：MU30、MU25、MU20、MU15、MU10；蒸压灰砂砖、蒸压粉煤灰砖：MU25、MU20、MU15、MU10； 块体的强度等级：MU20、MU15、MU10、MU7.5、MU5；石材的强度等级：MU100、MU80、MU60、MU50、MU40、MU30、MU20，块体（Masonry Unit ）的缩写。
二、砂浆砂浆是由砂、矿物胶结材料与水按合理配比经搅拌而制成的； 砌体结构对砂浆的基本要求：强度、可塑性（流动性）、保水性； 砂浆的强度等级：边长为70毫米的立方体试块在150C- 250C 的室内自然条件下养护24小时，拆模后再在同样的条件下养护28天，加压所测得的抗压强度极限值；砂浆的强度等级：M15、M10、M7.5、M5、M2.5，其中M 表示Mortar 的缩写； 砂浆的分类：水泥砂浆、混合砂浆（如水泥石灰砂浆、水泥粘土砂浆）、非水泥砂浆（如环氧树脂砂浆）。
砌体结构工程知识点总结
砌体结构工程知识点总结砖砌体结构是一种常见的建筑结构形式，其具有造价低、施工速度快、美观大方等优点，因此在建筑工程中得到了广泛应用。
砖砌体结构作为一种传统的建筑结构形式，其设计与施工技术在长期的实践中已经得到了较为成熟的积累并形成了一套较为系统的规范。
本文将对砖砌体结构的一些关键知识点进行总结，使读者对砖砌体结构的设计与施工有一个比较全面的了解。
一、砖砌体结构的构成砖砌体结构主要由砖和砂浆构成，砖是结构的主要受力构件，负责承受竖向和横向荷载，而砂浆则起着粘结作用，将砖按照一定的排列方式连接成为整体。
在砖砌体结构中，砖与砖之间以及砖与砂浆之间的连接方式对结构的受力性能具有重要的影响。
二、砖的选材作为砌体结构的主要构件，砖的选材是至关重要的。
常见的砖材有实心砖、空心砖、加气砖、轻质砖等。
而在实际的工程应用中，根据不同的受力要求和使用环境，需要对砖的强度、吸水率、抗冻性、尺寸稳定性、耐久性等性能进行评估。
同时，应根据设计要求和规范规定，选择相应的砖材，确保结构的稳定性和安全性。
三、砖砌体结构的受力性能砖砌体结构在受力状态下主要承受竖向和横向荷载。
竖向荷载由上部结构传递至基础，而横向荷载主要来自风力和地震力。
对于短墙、承台等构件，竖向和横向荷载都需要得到充分的考虑。
此外，在受力分析中需注意考虑结构的整体性，使结构在受力状态下能够形成一个协调和谐的整体。
四、砂浆的配合比砂浆是将砖连接成为整体的重要材料，其配合比的选择对结构的受力性能和耐久性具有重要影响。
一般来说，砂浆的配合比应根据具体的工程要求和规范进行选择，主要考虑砂浆的强度、黏结性能及变形性能。
此外，对于有特殊要求的工程，如耐磨、抗渗、抗冻、抗裂等，还需要根据具体的工程要求对砂浆的配合比进行调整。
五、砖砌体结构的施工工艺砌体结构的施工工艺对结构的质量和稳定性具有重要的影响。
在进行砌筑工程时，需要遵循规范和施工工艺，合理安排工序，保证施工的质量和安全。
砌体结构基本知识
山西建筑职业技术学院
SHANXIJIANZHUZHIYEJISHUXUEYUAN
5、砌体的强度设计值在什么情况下应乘以调 、 整系数？ 整系数？ 答案 6、无筋砌体局压计算时为什么要考虑局压强 、 度提高系数？如何确定？ 度提高系数？如何确定？ 答案 7、混合结构房屋按结构承重体系及竖向荷载 、 传递路线可分为哪几种结构布置方案？ 传递路线可分为哪几种结构布置方案？各 有何特点？ 有何特点？ 答案
山西建筑职业技术学院
SHANXIJIANZHUZHIYEJISHUXUEYUAN
7．混合结构房屋按结构承重体系及竖向荷载传 递路线可分为哪几种结构布置方案？各有何特点？ 内框架承重方案的特点是： ①房屋内部使用空间较大，平面布置比较灵活； ②由于钢筋混凝土柱和砌体的压缩量不同，以及 外墙和柱的基础形式也可能不同，因此结构易产 生不均匀竖向变形，从而使结构产生较大的附加 内力，并产生开裂； ③由于横墙较小，房屋的空间刚度较小，抗震能 力较差。
山西建筑职业技术学院
SHANXIJIANZHUZHIYEJISHUXUEYUAN
5．砌体的强度设计值在什么情况下应乘以调 整系数？ 答：(3)当砌体用水泥砂浆砌筑时，对抗压强 答：(3)当砌体用水泥砂浆砌筑时，对抗压强 度设计值，γ 0.9；对抗拉、抗弯及抗剪 度设计值，γa＝0.9；对抗拉、抗弯及抗剪 强度设计值，γ 0.8；对配筋砌体构件， 强度设计值，γa＝0.8；对配筋砌体构件， 仅对砌体的强度设计值乘以调整系数γ 仅对砌体的强度设计值乘以调整系数γa。 (4)当施工质量控制等级为C级（配筋砌体不 (4)当施工质量控制等级为C 允许采用C级）时，γ 0.89； 允许采用C级）时，γa＝0.89； (5)当验算施工中房屋的构件时，γa＝1.1；但 (5)当验算施工中房屋的构件时，γ 1.1；但 由于施工阶段砂浆尚未硬化，砂浆强度可 取为零。
第六章 砌体结构基础知识
同上，各层所有 同上，各 横墙，且间距不 层所有横 应大于4.5m，构 墙 造柱对应部位
圈梁宽度不应小于190mm，配筋不应少于4φ12，箍筋间距不应大于200mm。
(3)其他构造措施
6度 7度 8度 9度
大于5层
大于4层
大于3层
对于上述情况，应在底层和顶层的窗台标高处， 沿纵横墙应设置通长的水平现浇钢筋混凝土带，其截 面高度不小于60mm。纵筋不少于2φ10，并有分布拉 结钢筋，其混凝土强度等级不应低于C20。 小砌块房屋的其他抗震构造措施，墙体的拉结钢 筋网片间距应符合标题的相应规定，分别取600mm 和400mm。
6.2.4、多层砌块房屋的抗震构造措施 （1）钢筋混凝土芯柱 芯柱能提高结构的整体性，提高砌块砌体的抗剪 强度。
（2）多层小砌块房屋的现浇钢筋混凝土圈梁
烈度 墙类 6、7 8 屋盖处及每层楼 盖处 9 屋盖处及 每层楼盖 处
外墙和内 屋盖处及每层楼盖 纵墙 处
内横墙
同上，屋盖处间距 不应大于4.5m，楼 盖处间距不应大于 7.2m，构造柱对应 部位
(2)配筋砌体：指配置适量钢筋或钢筋混凝土 的砌体，它可以提高砌体强度、减少截面尺 寸、增加整体性。可分为网状配筋砖砌体、 组合砖砌体、砖砌体和钢筋混凝土构造柱组 合墙及配筋砌块砌体。
1）网状配筋砖砌体：是在砌体的水平灰缝中每隔 几皮砖放置一层钢筋网，有方格网式和连弯式两种。
2）组合砖砌体：由砖砌体和钢筋混凝土面坏过程分为三个阶段：
第一阶段：加载大约在破坏荷载的50～70%时， 砖体内的个别砖出现竖向裂缝。特点停止加荷载， 裂缝不发展。 第二阶段：继续加荷载，大约在破坏荷载的80～ 90%时，原裂缝不断扩展，同时产生新的裂缝， 并与竖向灰缝贯通形成竖向条缝。特点是如果荷 载不再增加，裂缝仍将继续发展。 第三阶段：继续加荷载，裂缝继续发展，宽度增 加，连续的贯通裂缝将砌体分割成几个小砖柱， 最终被压碎或失稳而破坏。
知识资料砌体结构(三)(新版)知识资料
第 1 页/共 6 页需要课件请 或二、砌体的局部受压计算当在砌体局部面积上作用有轴向力时，即为砌体的局部受压受力情况。
例如，承受上部柱或墙传来的压力的基础顶面、钢筋混凝土楼盖大梁或屋架支承处的砌体截面等。
实验 表明：砌体局部受压时，直采纳压的局部范围的砌体抗压强度有较大程度的提高。
因为当轴向压力不断增强后，不仅直接承压面下的砌体发生变形，在它的四面也发生变形，离直接承压的面愈远变形愈小。
这样，因为四面砌体对直接承压面的协力协助，提高了抵御局部压力的能力。
另一方面，砌体在中央局部受压的情况下，四面末直接承受荷载的砌体，对中间局部荷载下砌体的横向变形起着约束作用，又称“套箍”作用。
这种约束作用，产生三向受压应力状态，因而大大提高了砌体的局部抗压强度。
ha c A 0=(a+c+h)hA lbhγ≤2.5A 0=(b+2h)hA lhhhbbaA 0=(a+h)h+(b+h 1-h)h 1A l b h 1A 0=(a+h)hγ≤2.0γ≤1.5图 16-3-4图中 a,b ——矩形局部受压面积A l 的边长； h,h 1___墙厚或柱的较小边长，墙厚；c ——矩形局部受压面积的外边缘至构件边缘的较小距离，当大于h 时，应取为h. (一)局部匀称受压1．砌体局部抗压强度提高系数γ局部受压强度主要取决于砌体原有的抗压强度f 和周围砌体对局部受压区的约束程 度。
当砌体材料相同时，因为四面约束情况的不同，局部受压强度的提高也有所不同。
普通是随lA A 0的增大而增大(A l --局部受压面积；Ao--影响砌体局部抗压强度的计算面积)。
局部受压面积可能会受到四面的约束,或三面、二面、一面的约束，如图16-3-4，故局部受压强度的提高幅度亦按此顺序而依次降低。
今砌体的抗压强度为f ，砌体的局部抗压强度可取为γf ，γ为砌体局部抗压强度提高系数。
按照实验研究，γ可按下式计算γ=1+0.3510lA A (16—3—12) 为了防止因砌体面积大、局部受压面积很小(即lA A 0较大)，而可能发生在砌体内一旦 产生纵向裂缝即呈脆性破坏的劈裂破坏，故按式(16-3—12)算得的γ值，尚应符合γ限值规定。
砌体结构基础知识教学文稿
砌体结构基础知识：1 气体的类型及力学性能2 多层砌体房屋的构造要求一、块材和砂浆（一）块材块材是砌体的主要组成部分，常用的块体有砖、砌块和石材三类。
砖和砌块通常是按块体的高度尺寸划分的，块体高度小于180mm者称为砖，大于等于180mm者称为砌块。
1.砖（1）烧结普通砖标准尺寸：240mm×115mm×53mm。
强度等级：烧结普通砖的强度等级按10块样砖的抗压强度平均值、强度标准值及单块最小抗压强度值来确定分为：MU30、MU25、MU20、MU15和MU10五级。
（2）烧结多孔砖尺寸：190mm×190mm×90mm;240mm×115mm×90mm强度等级：按10块样砖的抗压强度平均值、强度标准值及单块最小抗压强度值来确定分为：MU30、MU25、MU20、MU15、MU10 五级。
作为一种轻质、高强、保温隔热的新型墙体材料已被广泛推广使用。
（3）蒸压灰砂砖及蒸压粉煤灰砖: 是以石灰和砂为原料，经过培料制备、压制成型、蒸压养护而成的实心砖。
强度等级：MU25、MU20、MU15和MU10四个等级。
2.砌块主要类型：实心砌块、空心砌块和微孔砌块。
砌块按尺寸大小分为：手工砌筑的小型砌块和采用机械施工的中型和大型砌块。
通常把高度在390mm以下的砌块称为小型砌块。
主规格尺寸为390mm×l90mm×190mm(其他规格尺寸由供需双方协商)。
砌块的强度等级：根据3个砌块试样毛面积截面抗压强度的平均值和最小值进行划分的分为：MU20、MUl5、MUl0、MU7.5和MU5六个强度等级。
3.石材常用的有重质天然石（花岗石、石灰石、砂岩等重力密度大于18KN/m3的石材）和轻质天然石。
重质天然石强度高、耐久，但开采及加工困难，一般用于基础砌体或挡土墙中。
在产石材地区，重质天然石也可用于砌筑承重墙体，但由于其导热系数大，不宜作为采暖地区的房屋外墙。
砌体结构知识要点
砌体结构课程知识要点1.结构的极限状态有哪些？并分别解释。
极限状态有：承载能力极限状态和正常使用极限状态。
承载能力极限状态对应于结构或构件达到最大承载能力或达到不适于继续承载的不可恢复的变形。
正常使用极限状态对应于结构或构件达到正常使用或耐久性能的某项规定限值。
2.混凝土的强度指标有哪些？预应力损失的原因有哪些？立方体抗压强度、轴心抗压强度（棱柱体抗压强度）、轴心抗拉强度。
预应力损失原因：（1）锚具变形和钢筋内缩引起的预应力损失；（2）预应力钢筋与孔道壁之间摩擦引起的预应力损失；（3）混凝土加热时，受张拉的钢筋与承受拉力的设备之间的温差引起的预应力损失；（4）钢筋应力松弛引起的预应力损失；（5）混凝土收缩、徐变引起的预应力损失；（6）混凝土的局部挤压引起的预应力损失。
3.简述钢筋混凝土简支梁的三种正截面破坏形式及特点？适筋梁破坏：钢筋首先进入屈服阶段，在继续增加荷载后，混凝土受压破坏，属延性破坏。
超筋梁破坏：超筋破坏是受拉钢筋未屈服，而混凝土先被压坏，带有一定的突然性，属脆性破坏。
少筋梁破坏：由于钢筋过少，其应力便很快达到钢筋的屈服强度，甚至是经过流幅而进入强化阶段，混凝土一旦开裂，标志着破坏，属脆性破坏。
4.简述钢筋混凝土受弯构件挠度计算的“最小刚度原则”。
M处的最小刚度作为全构件的计算刚度来计算弯矩最大处截面刚度最小，即取最大内力m ax挠度。
5. 什么是“塑性铰”？钢筋混凝土中的塑性铰与结构力学中的“理想铰”有何异同？钢筋混凝土中的塑性铰与结构力学中的“理想铰”区别：理想铰可以双向无限转动，塑性铰则只能单向有限转动；理想铰是一个点，塑性铰是一段长度。
6.简述砌体结构的优缺点主要有哪些？优点：取材方便、性能良好、节省材料；缺点：强度低、延性差，用工多，占地多。
7.影响砌体抗压强度的因素主要有哪些？（1）块材的强度等级和块材的尺寸；（2）砂浆的强度等级和砂浆的和易性、保水性；（3）砌筑质量的影响。
砌体结构基本知识
水运工程砌筑定额的石料规格标准如下：
1.块石：每块体积一般为0.01～0.05m3，长度为宽度的2～3倍，形状不规则。
2.毛条石：一般为长方形，长度在60cm以上，四楞方正，表面凸凹不超过20mm。
3.粗料石：毛条石经过修边、加工、外露面方正，各相邻面正交，表面凸凹不超过10mm，石料厚度不少于30cm，长度不少于厚度的两倍。
4.细料石：外露面四楞方正，表面凸凹不超过5mm，石料厚度不少于20cm，长度不少于厚度的两倍。
所谓毛石,就是未经过任何人工加工的石头,它是没有任何尺寸要求的.但它有形状区分的.有园形的.有片状的.也有不成任何形状的。毛石是在采石场爆破后直接得到的形状不规则的石块。按其表面的平整程度分为乱毛石和平毛石两类。建筑用毛石，一般要求石块中部厚度不小于150mm，长度为300～400mm，质量约为20～30kg，其强度不宜小于10MPa，软化系数不应小于0.75。常用于砌筑基础、勒脚、墙身、堤坝、挡土墙等，也可配制片石混凝土等。
3、"二片石"\"狗头石"和"地瓜石"一般指的都是同一类石料,都是习惯叫法,目前交通部管辖的港工规范中通常采用"二片石".在港口和海岸工程中一般专指介于块石(10kg以上)与碎石(2~8cm)之间的石料,通常用于这两类石料之间的过渡,块石的找平,碎石基础的垫层等.大约由于其大小通常在80-150mm左右,且通常的分层厚度往往在40cm左右之故,因此一般需要铺设两层左右,而称之为"二片".至于"狗头"\"地瓜"的称谓,是用形象的东西比量其尺度而得名。
砌体结构基本知识
1、普通粘土砖全国统一规格：240x115x53cm，具有这种尺寸的砖称为标准砖；
砌体结构工程基础知识
非水泥 砂浆
石灰砂浆、石膏砂浆、 粘土砂浆，强度低耐久 性差
适用范围：只能用于强度要求，不高的简易建筑或临时性建筑中
单元1 砌体结构的基础知识
2.1.2 砌体的种类 无筋砌体 实心砖砌体、空心砖砌体（空斗墙） 配筋砌体 网状配筋砖砌体、组合配筋砌体
砌块砌体 石砌体
2.1.1块体材料和砂浆
块体：通常是指砖、砌块和石材
烧结 普通 砖烧 结多 孔砖
ห้องสมุดไป่ตู้
主要原料成型经烧 结而成 强度等级划分５个
孔洞率、外观尺寸
适用范围：做承重墙柱
单元1 砌体结构的基础知识
2.1.1块体材料和砂浆
块体：通常是指砖、砌块和石材
蒸压 灰砂 砖、
蒸压 粉煤 灰砖
原料经坯料制备压制 成型，蒸压养护而成
适用范围： ±0.000以下墙体墙基础。
单元1 砌体结构的基础知识
2.1.1块体材料和砂浆 砂浆：水泥砂浆、混合砂浆、非水泥砂浆
混合砂浆
水泥、砂、水、塑化剂，具 有一定的强度和耐久性，和 易性、保水性好，保证砌筑 质量和砌体强度有利
M15、M10、M7.5、 M5、M2.5
适用范围： 常用于一般墙体中，不宜用于潮湿的地方，易风化。用 龄期为28天，边长为70.7㎜的立方体试块抗压强度来确定的。
块体：通常是指砖、砌块和石材
石材:毛石 和料石
抗压强度高、抗冻性 能好但传热性强
7个强度等级
适用范围：基础、勒脚，及挡土墙，不适于作寒冷地区的墙体。
单元1 砌体结构的基础知识
2.1.1块体材料和砂浆 砂浆：水泥砂浆、混合砂浆、非水泥砂浆
水泥砂浆
水泥、砂、水， 强度高，耐久性好 和 易性、保水性差
砌体结构基础知识
砌体结构基础知识砌体结构基础知识：1 ⽓体的类型及⼒学性能2 多层砌体房屋的构造要求⼀、块材和砂浆（⼀）块材块材是砌体的主要组成部分，常⽤的块体有砖、砌块和⽯材三类。
砖和砌块通常是按块体的⾼度尺⼨划分的，块体⾼度⼩于180mm者称为砖，⼤于等于180mm者称为砌块。
1.砖（1）烧结普通砖标准尺⼨：240mm×115mm×53mm。
强度等级：烧结普通砖的强度等级按10块样砖的抗压强度平均值、强度标准值及单块最⼩抗压强度值来确定分为：MU30、MU25、MU20、MU15和MU10五级。
（2）烧结多孔砖尺⼨：190mm×190mm×90mm;240mm×115mm×90mm强度等级：按10块样砖的抗压强度平均值、强度标准值及单块最⼩抗压强度值来确定分为：MU30、MU25、MU20、MU15、MU10 五级。
作为⼀种轻质、⾼强、保温隔热的新型墙体材料已被⼴泛推⼴使⽤。
（3）蒸压灰砂砖及蒸压粉煤灰砖: 是以⽯灰和砂为原料，经过培料制备、压制成型、蒸压养护⽽成的实⼼砖。
强度等级：MU25、MU20、MU15和MU10四个等级。
2.砌块主要类型：实⼼砌块、空⼼砌块和微孔砌块。
砌块按尺⼨⼤⼩分为：⼿⼯砌筑的⼩型砌块和采⽤机械施⼯的中型和⼤型砌块。
通常把⾼度在390mm以下的砌块称为⼩型砌块。
主规格尺⼨为390mm×l90mm×190mm(其他规格尺⼨由供需双⽅协商)。
砌块的强度等级：根据3个砌块试样⽑⾯积截⾯抗压强度的平均值和最⼩值进⾏划分的分为：MU20、MUl5、MUl0、MU7.5和MU5六个强度等级。
3.⽯材常⽤的有重质天然⽯（花岗⽯、⽯灰⽯、砂岩等重⼒密度⼤于18KN/m3的⽯材）和轻质天然⽯。
重质天然⽯强度⾼、耐久，但开采及加⼯困难，⼀般⽤于基础砌体或挡⼟墙中。
在产⽯材地区，重质天然⽯也可⽤于砌筑承重墙体，但由于其导热系数⼤，不宜作为采暖地区的房屋外墙。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
砌体结构基本知识
砌体结构基本知识
砌体结构基本知识
第一节 砌体的类型及力学性质
• 一、砌体的种类
砖砌体——普遍
1.无筋砌体 种类 砌块砌体
石砌体
特点：抗震性能差、抵抗不均匀沉降能力差
网状（横向）配筋砖砌体
种类 组合砖砌体
2.配筋砌体
砖砌体和钢筋混凝土构造柱组合墙
配筋砌块砌体
提高砌体承载力
特点 减小构件截面尺寸
砌体结构基本知识
二、砌体的抗压性质
• （一）砌体轴心受压的破坏特征
第一阶段：N＝（0.5-0.7）Nu时，单砖开裂，N不增大，裂缝不扩展 第二阶段：N＝（0.8-0.9）Nu时，裂缝扩展贯通，N不增大，裂缝继续发展 第三阶段：N≈Nu时，裂缝贯通发展，分割成小砖柱，压碎或失稳而破坏。
砌体结构基本知识
屋盖或楼盖类别
整体式或装配整体式钢筋混 凝土结构
有保温层或隔热层的屋盖、楼 盖
无保温层或隔热层的屋盖
装配式无檩体系钢筋混凝土 结构
有保温层或隔热层的屋盖、楼 盖
无保温层或隔热层的屋盖
装配式有檩体系钢筋混凝土 结构
有保温层或隔热层的屋盖 无保温层或隔热层的屋盖
瓦材屋盖、木砌屋体结盖构或基楼本盖知、识轻钢屋盖
砌体结构基本知识
（二）截面尺寸要求
承重的独立砖柱：≮240370mm； 毛石墙厚度：≮350 mm； 毛料石柱：短边≮400mm。
当有振动荷载时，墙、柱不宜采用毛石砌体。
砌体结构基本知识
（三）支承长度要求
预制板的支承长度： 墙上≮100mm； 圈梁上≮80mm；
当利用板端伸出钢筋拉结和混凝土灌缝时， 支承长度可为40mm，但板端缝宽 ≮80mm，灌缝混凝土≮C20。
Байду номын сангаас
砖表面不平整，砂浆铺砌不匀—砖、砂浆接触 面50-70%
原因 砂浆的横向变形比块材大—粘结力、摩擦力使 砖受拉
竖向灰缝不饱满—砌体不连续，产生应力集中 块材抗弯、抗剪、抗拉强度低
块材（砖）处于压缩、弯曲、剪切、局部 受压、横向拉伸等复杂应力状态。
砌体结构基本知识
（二）影响砌体抗压强度的主要因素
• 材料强度 块体：强度高，砌体抗压强度越高→明显 砂浆：等级高，砌体抗压强度有所提高→有限
间距 50 40 60 50 75 60 100
（2）防止或减轻房屋顶层墙体的裂缝，可根据情况采取下列措施： ①在屋盖结构上设置保温、隔热层，并合理安排屋面保温层施工； ②屋面保温（隔热）层或屋面刚性面层及砂浆找平层应设置分隔缝，分隔缝间 距不宜大于6m，并与女儿墙隔开，其缝宽不小于30mm； ③采用装配式有檩体系钢筋混凝土屋盖和瓦材屋盖； ④加强顶层墙体的抗拉能力。在顶层屋盖下设置沿外墙闭合但不外露的钢筋混 凝土圈梁，在房屋两端圈梁下的墙体内宜设置适量的转角水平拉结钢筋，以 约束墙体裂缝的形成和发展； ⑤顶层挑梁末端下墙体灰缝内设置3道焊接钢筋网片（纵向钢筋不宜少于2Φ4 ， 横筋间距不宜大于200mm）或2Φ6钢筋，钢筋网片或钢筋应自挑梁末端伸入两边 墙体不小于1m； ⑥顶层墙体有门窗等洞口时，应在过梁上的水平灰缝内设置2～3道焊接钢筋 网片或2Φ6钢筋，并应伸入过梁两端墙内不小于600mm； ⑦顶层及女儿墙砂浆强度等级不低于M5； ⑧女儿墙应设置构造柱，构造柱间距不宜大于4m，构造柱应伸至女儿墙顶并与 现浇钢筋混凝土压顶整浇在一起； ⑨房屋顶层端部墙体内适当增设构造柱。
➢ 不应在截面长边＜500mm的承重墙体、独立 柱内埋设管线；
➢ 不宜在墙体中穿行暗线或预留、开凿沟槽， 无法避免时应采取必要的措施或按削弱后的 截面验算墙体的承载力。
砌体结构基本知识
（六）设置垫块条件
屋架l＞6m或符合下列值得梁时应在支承处设置 混凝土或钢筋混凝土垫块；当墙中设有圈梁 时，垫块与圈梁宜浇成整体。 l＞4.8m（砖砌体） l＞4.2m（砌块或料石砌体） l＞3.9m（毛石砌体）
砌体结构基本知识
第二节 多层砌体房屋的构造要求
（一）最低强度等级要求 五层及五层以上房屋的墙体以及受振动或层高
大于6m的墙、柱所用材料的最低强度等级： 砖为MU10； 砌块为MU7.5； 石材为MU30； 砂浆为M5。
安全等级为一级或大于50年的房屋，材料的最 低强度等级应至少提高一级。 在室内地面以下、室外散水坡顶面以上的砌体 内，应铺设防潮层。
加强整体砌体性结构基本知识
• 网状配筋砖砌体 • （a）方格网式钢筋网 （b）连弯式钢筋网
砌体结构基本知识
组合砖砌体 （a）（b）（c）组合砖砌体构件截面；
（d）混凝土或砂浆面层组合墙
砌体结构基本知识
l1＝（l1＋l2）/2 bc
l1
An
l2
砖砌体和钢筋混凝土构造柱组合墙
砌体结构基本知识
配筋砌块砌体
砌体结构基本知识
（四）连接锚固要求
吊车梁、屋架及的跨度≥下列数值的预制梁的 端部，应采用锚固件与墙、柱上的垫块锚固。 砖砌体l≥9m 砌块和料石砌体l≥7.2m 填充墙、隔墙应分别采取措施与周边构件可 靠连接； 山墙处的壁柱宜砌至山墙顶部，屋面构件应 与山墙可 靠拉结；
砌体结构基本知识
（五）砌体中留槽洞及埋设管道的要求
砌块墙与后砌隔墙交接处，应沿墙高每400mm在水平灰缝内 设置不少于2Φ4、横筋间距不大于200mm的焊接钢筋网片。
混凝土砌块墙体的下列部位，如未设圈梁或混凝土垫块，应 采用不低于Cb20灌孔混凝土将孔洞灌实：
搁栅、檩条和钢筋混凝土楼板的支承面下，高度不应小于 200mm的砌体；
屋架、梁等构件的支承面下，高度不应小于600mm，长度不 应小于600mm的砌体；
挑梁支承面下，距墙中心线每边不应小于300mm，高度不应 小于600mm的砌体。
砌体结构基本知识
砌块墙与后砌隔墙交接处钢筋网片
砌体结构基本知识
（九）防止或减轻墙体开裂的主要措施
砌体结构基本知识
（1）防止墙体因温度变化及砌体收缩变形引起 裂缝的主要措施：
在墙体中设置伸缩缝，伸缩缝的最大间距按下表 采用。
• 砂浆性能：流动性、保水性好 过大：砂浆横向变形大 过小：不易均匀密实
采用纯水泥砂浆时，砌体强度降低10~20%。 • 块材的形状、尺寸、灰缝厚度 外形：平整、规则
尺寸：厚度大，有利 灰缝厚度均匀：8-12mm 饱满：饱满度：≮80%； 块材含水率：10-15% • 砌筑质量 砌筑方法：“三·一”砌法，砂浆搅拌方法 工人的技术水平，现场质量管理水平
砌体结构基本知识
设置壁柱或构造柱的条件
当满足下列条件时，支承处宜加设壁柱或采 取其他加强措施： 240mm厚砖墙：梁l≥6m时；180mm厚砖墙梁
l≥4.8m时； 砌块、料石墙：梁l≥4.8m。
砌体结构基本知识
（八）砌块砌体的构造
砌块砌体应分皮错缝搭砌，上下皮搭砌长度不得小于90mm 。 当搭砌长度不满足上述要求时，应在水平灰缝内设置不少于 2Φ4、横筋间距不大于200mm的焊接钢筋网片，网片每端均 应超过该垂直缝，其长度不得小于300mm。
