威能锅炉安装流程
威能锅炉安装示意图
![威能锅炉安装示意图](https://img.taocdn.com/s3/m/c8b4a1a7680203d8ce2f2484.png)
威能壁挂炉如何安装(四)烟道的安装(2011-08-06 22:06:56)▼威能进口燃气壁挂炉 turboTEC plus 和 turboTEC pro 使用的同轴烟道尺寸均为60/100,用水钻在墙上开孔的孔径建议为110mm 。
从墙上烟道中心到壁挂炉顶部的距离为125mm烟道中心到壁挂炉底部的距离为925mm建议:烟道中心到水暖接口的距离为1125mm(壁挂炉底部到水暖接口安装距离预留200mm)下图烟道中心到背面的距离对于烟道背出安装的没有多大意义,但对于烟道侧出安装比较重要,因为此尺寸可以确定烟道中心的位置,147mm。
威能国产燃气壁挂炉 turbo 18kw 24kw 使用的同轴烟道尺寸为60/100,用水钻在墙上开孔的孔径建议为110mm。
从墙上烟道中心到壁挂炉顶部的距离为110mm烟道中心到壁挂炉底部的距离为850mm建议:烟道中心到水暖接口的距离为1050mm(壁挂炉底部到水暖接口安装距离预留200mm)威能国产燃气壁挂炉 turbo 28kw 35kw 使用的同轴烟道尺寸为80/125,用水钻在墙上开孔的孔径建议为140mm。
从墙上烟道中心到壁挂炉顶部的距离为160mm烟道中心到壁挂炉底部的距离为960mm建议:烟道中心到水暖接口的距离为1160mm(壁挂炉底部到水暖接口安装距离预留200mm)下图烟道中心到背面的距离对于烟道背出安装的没有多大意义,但对于烟道侧出安装比较重要,因为此尺寸可以确定烟道中心的位置。
威能燃气壁挂炉烟道安装1. 根据上面给出的烟道中心到挂板的尺寸,把威能燃气壁挂炉拷到墙上。
2. 将烟道连同密封墙垫一起通过墙孔伸出墙外,然后向内拉,直到密封墙垫紧贴在外墙上。
3. 将90°弯头插入水平烟道的排烟管中4. 将90°弯头另一端压入壁挂炉的排烟/进气口内。
5. 保证出墙烟道端口距墙110mm。
6. 烟道出墙处应向下倾斜2-3°,以使冷凝水不会倒流入燃气采暖热水炉。
锅炉安装规范流程
![锅炉安装规范流程](https://img.taocdn.com/s3/m/ead6ff0a6529647d26285258.png)
安装规范流程图1一、施工前准备工作一、现场情况确认(1)根据合同要求,与业主方了解土建施工进度计划,与设计部门了解设计进度及完成时间,确定施工的起止时间,在此期间与采购部门确定好采购计划及到厂时间,确定施工单位,施工单位根据土建完成情况,及设备到厂时间制定进入现场时间及制定施工节点计划。
(2)人员入厂培训,根据建设方进厂要求,对施工单位进厂人员办理入厂手续,安全培训教育,制作培训档案存档,并定期对施工人员进行安全思想培训,提高个人安全意识。
二、锅炉图纸及技术资料审查:1、安装前应先查阅和熟悉锅炉图纸及有关技术文件,了解锅炉的结构、特点、安装技术要求和工作参数。
在查阅锅炉技术资料时应逐项登记以下内容;⑴锅炉总图是否有质量技术监督部门的审核章记;⑵锅炉图纸是否齐全(总图、安装图、主要受压部件图);⑶受压元件强度计算书、安全阀排放量计算书是否齐全;⑷锅炉产品质量证明书,包括出厂合格证、金属材料、焊接质量、水压等质量证明和锅炉监检部门监检证明是否齐全;⑸有无安装使用说明书和金属铭牌,应与锅炉制造厂相符。
2、锅炉房平面布置图及工艺图会审锅炉房平面布置图,施工工艺图是锅炉安装实施的依据。
会审主要有以下内容:⑴锅炉房施工图纸是否具备施工条件,是否符合《规程》要求;⑵锅炉房平面布置图和施工工艺图是否经锅炉监察部门审查批准。
若暂时没有,需要求锅炉生产方提供产片编号及出厂证明,然后向锅检所报备。
⑶是否备有锅炉安装许可通知书(锅炉监察部门签发)。
三、锅炉基础检查及验收根据锅炉房平面布置图及锅炉基础验收标准进行基础验收,一般由建设单位、安装单位及土建单位三方人员共同参加基础验收工作。
做好详细验收记录,对验收结果无异议后三方在验收记录上签字确认。
锅炉及其辅助设备基础允许偏差验收项目及其标准如表。
㈢锅炉主要部件制造质量的检查设备进入现场后,要及时将设备卸载在合适位置,第一时间与安装施工单位到现场确认设备型号,数量是否与订货单上一致,并要求施工单位签收,并将到货情况反馈给采购部门,留存到货清单复印件以备以后查阅,锅炉安装前应对其制造质量进行检查,并逐项作好记录,主要检查以下内容:⑴外部检查,主要对锅炉的外观质量进行检查,查看有无锅炉制造质量问题和出厂运输所造成的损坏;⑵锅炉主要部件的尺寸是否与图纸相符;⑶锅炉的安全部件如水位表、压力表、安全阀、排污阀等是否符合设计要求;⑷锅炉辅机质量情况;如分汽缸、风机、给水及水处理设备等(分汽缸应有产品质量证明书);⑸做好其它零部件的清点检查。
锅炉安装流程图
![锅炉安装流程图](https://img.taocdn.com/s3/m/73ad7757227916888486d7c7.png)
锅炉安装流程图
设备材料检查验收?基础验收、搭设临时平台、钢架组合(立柱横梁)、平台组合安装、顶板梁组合、顶板梁安装,汽包安装、空预器安装、水冷壁组对(刚性梁安装、人孔安装)、护板安装、省煤器安装、蒸发器安装、水冷壁安装、过热器安装、顶部连接管安装、U型集灰器安装、落灰斗组对安装、埋管组安装、下降管安装、布风系统安装、密封系统焊接、水压试验、风压试验、烘炉、渚炉、蒸汽吹扫
锅炉安装流程图:
钢架安装钢架组合(立柱横梁)
设备材料检查验收基础验收、搭设临时平台
顶板梁组合平台组合安装
水冷壁组对顶部、尾部护板安装顶板梁安装汽包安装水冷壁吊装
空预器安装
省煤器安装蒸发器安装下降管安装
灰斗组对安装布风系统安装
过热器安装顶部连接管安装埋管组安装
锅炉整体水压试密封系统焊接风压试验蒸汽吹扫烘炉煮炉
验。
锅炉安装方案
![锅炉安装方案](https://img.taocdn.com/s3/m/14d9a19e7e192279168884868762caaedc33ba5b.png)
锅炉安装方案一,锅炉安装(一),锅炉就位应具备下列条件:1,锅炉,水泵,辅机设备基础已施工完毕,强度已经达到设计和规范要求;2,锅炉房门窗封闭作业应完成。
(二),锅炉水平运输:1,运输前应先选好路线,确定锚点的位置,稳好卷扬机,铺好道木,以下是锅炉运输示意图;2,运输的时候要注意锅炉的方向,不要搞错;3,用千斤顶将锅炉顶起放进滚杠,然后用卷扬机牵引前进,钢丝绳应拴在锅炉的承重底盘上,运输过程中要及时倒滚杠;4,锅炉房内部,运输通道与设备基础上表面要找平,并且基础上应铺脚手板,以免损坏基础;5,锅炉运上基础后,四个角用千斤顶顶起,然后撤出滚杠和脚手板,按设备要求锅炉安装就位后,四个千斤一起下降,把设备落在基础上。
(三),锅炉的找平找正:1,锅炉的纵向找平用水平尺进行,当锅炉纵向不平时,可用千斤顶将低的一端顶起,在锅炉的支座下垫适当厚度的钢板,使锅炉的水平度达到要求,垫铁的间距一般为500-1000mm。
锅炉标高偏差为±5mm。
2,锅炉横向找平用水平尺进行,锅炉的横向倾斜度不得大于5mm。
3,成排安装的同型号锅炉,前部一定要平齐,误差不大于2mm,锅炉两侧的间距要符合设计要求;二,烟囱安装1,烟囱先在加工厂预制,再运到现场进行组对安装;组装好的烟囱应基本成直线;2,每节烟囱之间的密封垫料用3mm厚的石棉橡胶板,安装螺栓时,缝隙要均匀严密;3,在烟囱的适当高度处安装拉紧绳,最少三根,拉紧绳的固定装置焊接或安装要牢靠,在拉紧绳距地面一定高度(不小于3米)处安装绝缘球,拉紧绳与地锚之间用花蓝螺栓拉紧,锚点的位置要合理;4,用吊装设备把烟囱吊装就位,用拉紧绳调整烟囱的垂直度,垂直度要求1mm/m,全高不超过20mm,最后检查拉紧绳的松紧度拧紧绳卡和基础螺栓。
三,管道安装1,锅炉房内各种管道的材质必须符合设计和有关锅炉房安装的规范;2,管道除锈及涂油:(1)用除锈机或砂布将钢管表面的铁屑,铁锈,油污尘土清刷干净,露出金属本色;(2)除锈完毕,及时涂第一层底漆;(3)除锈质量标准:铁锈全部清除干净,颜色均匀,露金属本色;涂油质量标准:颜色光泽,厚度一致,无起褶,起泡,漏刷3,管道安装工艺:(1)管道安装前必须进行拉膛清理,管道坡向,坡度的控制按照规范及图纸要求进行;(2)法兰安装时,管子应插入法兰厚度的2/3处,内外进行焊接;法兰连接应与管道同心,并应保证螺栓自由穿入,法兰间应保持平行,其偏差不得大于法兰外径的千分之一点五,且不得大于2mm,不得用强紧螺栓的方法消除歪斜;应使用同一规格螺栓,安装方向应一致,;螺栓紧固后应与法兰紧贴,需加垫圈时,每个螺栓不应超过一个,紧固后的螺栓与螺母齐平;(3)管道安装时,应检查法兰密封面及密封垫片,不得有影响密封性能的划痕,斑点等缺陷;(4)管道弯头除注明外一般用冲压弯头,弯曲半径为1.5倍公称直径;4,管道支吊架安装:(1)管道安装时,应及时固定和调整支吊架,支吊架位置应准确,安装应平整牢固,与管子接触应紧密;(2)导向支架或滑动支架的滑动面应洁净平整,不得有歪斜和卡涩现象,其安装位置应从支撑面中心向位移反方向偏移,偏移量应为位移值的1/2;(3)支吊架的焊接应由合格焊工施焊,并不得有漏焊,欠焊或焊接裂纹等缺陷,管道与支架焊接时,管子不得有咬边,烧穿等现象;(4)管架紧固在槽钢或工字钢翼板斜面上时,其螺栓应有相应的斜垫片;5,管道焊接工艺:(1)焊接方法:本工程无缝钢管焊接方法采用手工电弧焊单面焊接双面成型的方法进行。
威能锅炉安装操作规范
![威能锅炉安装操作规范](https://img.taocdn.com/s3/m/4f4cd08480eb6294dd886cb0.png)
威能锅炉安装流程威能公司现规定普通锅炉的安装由威能指定的第三方进行安装,锅炉由第三方仓库发货,规定安装流程如下:⑷威能温控器和同步控制器接线与炉体连接,水罐感温线与炉体的连接,连接线由我司施工人员提供;⑸壁挂炉本体和威能温控器调试,负责调试炉子,如果采用非威能温控器,第三方安装不负责调试3.系统安装问题或不具备调试条件造成调试不成功,需要由我司负责本次200元/次上门费。
4.施工班组要准备的相关辅材,包括电线、波纹管、PPR管和管件、加长烟道、吊卡等,如需要带货安装方携带需要提前告知,付费使用,因第三方安装携带辅材价格较贵,不建议让其携带辅材安装。
5.因个人或部门原因,第三方安装出现费用问题,由责任人承担。
5、壁挂炉禁止安装在燃气灶台、水池上方;应保证壁挂炉安装位置与燃气管路及燃气表之间的距离符合国家的现行规定标准。
6、壁挂炉尽量安装在承重墙上,若无法安装在承重墙上,必须保证壁挂炉可以牢固安装。
7、壁挂炉尽量安装在厨房,设备间或封闭的阳台。
如果安装在未封闭的阳台,必须保证设备有安全的半封闭背阴环境,不能受到日光照晒和雨淋,保证水电气充足供应,最低环境温度应保证在5℃以上;威能壁挂炉为室内安装机型,不允许安装在室外。
8、壁挂炉安装需要至少保持以下距离:壁挂炉安装后距离地面安全同燃气壁挂炉耗气量匹配;燃气管路安装必须牢固固定;燃气表的选择:18kw-36kw炉型选用4m3燃气表,≥36kw-50kw炉型选用6m3燃气表,≥50kw-80kw炉型选用10m3燃气表;更大功率根据实际耗气量进行选择。
三、水管路连接壁挂炉下方应预留排水地漏,壁挂炉安装完毕后必须连接安全阀泄压管至地漏处或泄水口;采暖系统管路应安装过滤器;有龙门系统应安装自动排气阀;采暖系统管径应按需求进行严格计算;所有水路管路必须与墙面或地面进行安装固定。
四、烟道安装注:此表为TurboTEC系列壁挂炉烟道要求;每增加一个90°弯头,烟道长度减少1m;每增加一个45°弯头,烟道长度减少0.5m;垂直烟道超过0.5m,必须加装冷凝水收集器。
家用暖气锅炉安装方法
![家用暖气锅炉安装方法](https://img.taocdn.com/s3/m/196fc8c185868762caaedd3383c4bb4cf7ecb731.png)

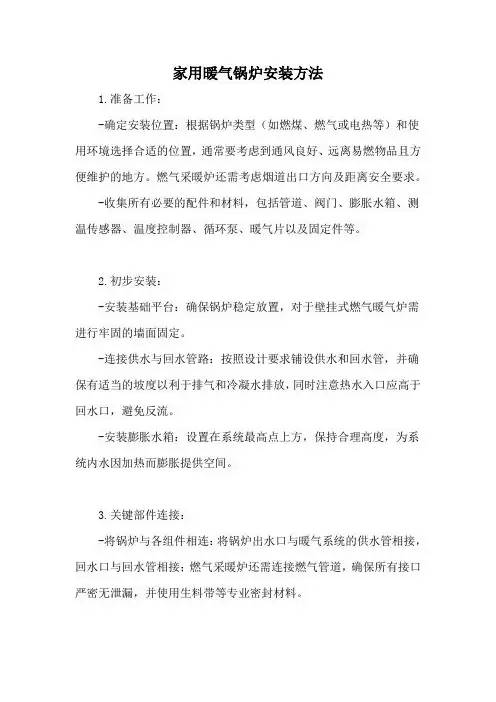

家用暖气锅炉安装方法1.准备工作:-确定安装位置:根据锅炉类型(如燃煤、燃气或电热等)和使用环境选择合适的位置,通常要考虑到通风良好、远离易燃物品且方便维护的地方。
燃气采暖炉还需考虑烟道出口方向及距离安全要求。
-收集所有必要的配件和材料,包括管道、阀门、膨胀水箱、测温传感器、温度控制器、循环泵、暖气片以及固定件等。
2.初步安装:-安装基础平台:确保锅炉稳定放置,对于壁挂式燃气暖气炉需进行牢固的墙面固定。
-连接供水与回水管路:按照设计要求铺设供水和回水管,并确保有适当的坡度以利于排气和冷凝水排放,同时注意热水入口应高于回水口,避免反流。
-安装膨胀水箱:设置在系统最高点上方,保持合理高度,为系统内水因加热而膨胀提供空间。
3.关键部件连接:-将锅炉与各组件相连:将锅炉出水口与暖气系统的供水管相接,回水口与回水管相接;燃气采暖炉还需连接燃气管道,确保所有接口严密无泄漏,并使用生料带等专业密封材料。
-安装测温传感器和温度控制器:按厂家指导将相关控制设备正确接入供暖系统中。
-安装循环泵:确保其工作正常,有助于整个供暖系统内的水流循环。
4.电气与安全装置安装:-连接电源并安装安全保护装置,比如漏电保护开关、燃气泄露报警器等。
-对于燃气采暖炉,正确安装烟道,保证排烟畅通,且烟道出口应有一定的向下倾斜角度防止雨水倒灌。
5.调试与检查:-完成所有物理连接后,由专业人员进行初次启动调试,检测燃气压力、水压是否符合标准,系统运行是否顺畅,散热效果是否理想。
-检查所有阀门、连接处是否漏水,烟道是否存在阻塞,确认燃烧状况良好,无有害气体泄漏。
6.验收与维护:-安装完毕后请务必由专业人士进行验收,确保达到安全、高效的运行标准。
-提醒用户定期进行维护保养,例如清理过滤器、检查燃烧效率等,确保采暖炉长期稳定运行。
锅炉安装施工程序(3篇)
![锅炉安装施工程序(3篇)](https://img.taocdn.com/s3/m/1ccb4bcbdc3383c4bb4cf7ec4afe04a1b171b05e.png)
第1篇一、施工准备1. 核实技术资料:认真核对锅炉的设计图纸、设备清单、施工方案等相关技术资料,确保其完整性和准确性。
2. 确定施工方案:根据技术资料和现场实际情况,制定详细的施工方案,包括施工顺序、施工方法、安全措施等。
3. 施工人员培训:对施工人员进行技术培训,确保其掌握锅炉安装的相关知识和技能。
4. 施工材料、设备准备:准备所需的施工材料、设备,如钢材、焊接材料、密封材料、吊装设备等。
5. 施工现场准备:清理施工现场,确保施工环境安全、整洁。
二、基础施工1. 基础验收:对基础进行验收,确保其满足设计要求。
2. 基础放线:按照设计图纸,放线确定锅炉基础的位置。
3. 基础浇筑:按照设计要求,进行基础浇筑,确保其强度和稳定性。
4. 基础养护:基础浇筑完成后,进行养护,确保其达到设计强度。
三、锅炉本体安装1. 锅炉本体运输:将锅炉本体运输至施工现场。
2. 锅炉本体就位:采用合适的吊装设备,将锅炉本体吊装至基础。
3. 锅炉本体找正:使用水准仪、经纬仪等测量工具,对锅炉本体进行找正,确保其水平、垂直度符合设计要求。
4. 锅炉本体固定:使用膨胀螺栓等固定设备,将锅炉本体固定在基础上。
5. 锅炉本体焊接:对锅炉本体进行焊接,确保焊缝质量符合设计要求。
四、管道安装1. 管道材料准备:准备所需的管道材料,如管道、阀门、法兰等。
2. 管道预制:根据设计图纸,对管道进行预制。
3. 管道安装:按照设计要求,进行管道安装,确保管道连接牢固、密封良好。
4. 管道焊接:对管道进行焊接,确保焊缝质量符合设计要求。
五、锅炉附件安装1. 安装附件:按照设计图纸,安装锅炉附件,如安全阀、水位计、压力表等。
2. 附件调试:对锅炉附件进行调试,确保其功能正常。
六、系统调试1. 系统试压:对锅炉系统进行试压,确保其密封性良好。
2. 系统调试:对锅炉系统进行调试,确保其运行稳定、安全。
七、竣工验收1. 施工单位自检:施工单位对锅炉安装工程进行自检,确保工程质量符合设计要求。
锅炉安装工操作规程(3篇)
![锅炉安装工操作规程(3篇)](https://img.taocdn.com/s3/m/e617b7b3541810a6f524ccbff121dd36a32dc422.png)
锅炉安装工操作规程一、安全操作规范1.1保持工作区整洁有序,清理工作区的杂物和障碍物。
1.2在操作锅炉前,检查锅炉及相应设备的状态,确保无任何异常情况。
1.3佩戴必要的个人防护设备,包括安全帽、防护眼镜、耳塞、手套等,并确保其良好使用状态。
1.4在操作过程中,禁止吸烟、饮食以及携带易燃易爆物品。
1.5遵循现场安全规定和操作指导,不擅自更改、调整设备工作参数。
1.6在操作时,确保自己做到时刻专心、专注,严禁分心、疲劳操作。
1.7遇到突发情况或异常状况时,立即停止操作,并向相关负责人报告。
1.8灭火器材和急救设备应随时准备好,便于应对突发情况。
二、锅炉安装工作规范2.1在进行锅炉安装前,充分了解规范、图纸和相关技术要求。
2.2根据图纸和技术要求,进行有效的测量和标记,确保锅炉安装的准确性。
2.3在安装过程中,注意锅炉的位置和固定,确保其稳定性。
2.4在连接管道时,严格按照规范和要求进行连接,确保管道的密封性和安全性。
2.5电气连接应符合电气安全规定,确保电气设备的可靠工作。
2.6锅炉的调试和测试应在相关负责人的指导下进行,并记录相关的数据和结果。
2.7在锅炉安装完成后,进行必要的清洁工作,确保现场的整洁和无杂物。
三、锅炉操作规范3.1在正式操作锅炉之前,应了解锅炉的工作原理和技术要求。
3.2按照操作规范进行点火和燃烧,确保燃烧过程的安全和稳定。
3.3定期清理锅炉的灰渣和污垢,确保锅炉的高效运行。
3.4在锅炉操作过程中,严禁打开观察孔或触摸炉体,以免烫伤。
3.5在处理锅炉异常情况时,应根据情况选择适当的处理方法,如及时报修、停机等。
3.6定期检查锅炉的各项指标和参数,确保锅炉的安全和效率。
3.7在锅炉操作结束后,应正确关闭和停机,做好安全检查和设备保养工作。
四、应急处理规范4.1在发生火灾、泄漏、爆炸等紧急情况时,应立即启动紧急应急预案,采取相应的措施,确保现场人员的安全。
4.2灭火器材和急救设备应随时准备好,为应对突发情况提供支持。
锅炉安装作业流程
![锅炉安装作业流程](https://img.taocdn.com/s3/m/928633cc03d276a20029bd64783e0912a3167c53.png)
锅炉安装作业流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!锅炉是供热、供暖或工业生产过程中常见的设备,它的安装作业流程至关重要。
威能壁挂炉安装、使用和维护手册说明书
![威能壁挂炉安装、使用和维护手册说明书](https://img.taocdn.com/s3/m/872bb496185f312b3169a45177232f60ddcce729.png)
IST 03 C 476 - 12安装、使用以及维护亲爱的顾客:感谢您选购本公司锅炉。
请认真阅读本说明书,以便正确安装、使用及维护本设备。
禁止乱动器具密封。
所有器具密封如有破裂应要修复和重密封,所有的调整装置应密封。
安装人员、维修技术人员以及用户基本常识本说明书是本产品不可或缺的重要组成部分。
安装人员必须将本说明书交付给用户。
用户应妥善保管本说明书,以便日后参考使用。
出售锅炉或以及转让其所有权时必须附带本说明书。
本锅炉必须由合格专业人员,根据适用的法律、标准以及厂家在本说明中规定的要求安装。
安装不当可能会导致人员及/或动物伤害或财产损失。
对于此类伤害和损失,厂家概不负责。
厂家不承担任何合同内及合同外,因安装不当或使用不当或未遵守厂家要求而引起的伤害或损失。
安装之前,检查锅炉技术参数是否符合在系统中正确使用的要求。
检查锅炉是否完好无损,运输以及搬运过程中是否有损坏。
请勿安装受损及/或存在缺陷的设备。
请勿堵塞进气口。
只能安装厂家批准和提供的配件或选件(包括电气配件)以免降低产品的安全性 。
请妥善处理产品包装,鉴于本产品所有包装材料均可回收利用,应将包装材料送至专门的垃圾管理场所。
儿童和不会使用的人不应该操作器具 儿童严禁玩弄器具,请将包装材料放在远离儿童的地方,否则可能成为危险源。
请将包装材料放在儿童接触不到地方,否则可能成为危险源。
设备故障及/或运转异常时,请关闭锅炉。
联系专业维修技师,切勿尝试自行维修。
锅炉维修时只能使用厂家批准和提供的部件。
违反上述要求可能影响锅炉的安全性并危及人员、动物和财产。
厂家强烈建议顾客联系专业服务中心寻求维护维修帮助,他们均受过良好的相关培训。
如果锅炉长时间不使用,应切断它与市电的连接,关闭煤气旋塞。
注意:锅炉的电子防冻功能将无法运行。
锅炉面临冰冻风险时,加入防冻剂:请勿排空系统,否则会导致危险;请使用适合多金属加热系统的专用防冻剂产品。
3厂家不承担任何合同内及合同外,因安装不当或使用不当或未遵守厂家要求而引起的伤害及/或损失。
杭州威能地暖壁挂炉 安装使用说明书(系列二)
![杭州威能地暖壁挂炉 安装使用说明书(系列二)](https://img.taocdn.com/s3/m/cc50aae96bd97f192379e949.png)
威能地暖壁挂炉安装使用说明〔系列二〕4 操作4.1 操作元件概览4.1.1 turboTEC plus 操作元件图4.1 turboTEC plus 操作元件用户要打开前盖板,请用手扣住凹槽将其向下拉。
现在您会看到具有以下功能的操作元件〔参见图4.1〕:1 显示屏,显示当前供暖系统的注水压力、供暖供水温度或某些附加信息。
2 信息查询键“i〞。
3 装控制器〔配件〕。
4 主开关,用于启动或关停燃气采暖热水炉。
5 “+〞按钮,用于向前滚动显示屏上的信息〔威能技术服务人员在设置参数和排除故障时使用〕和切换到显示当前供暖供水温度。
6 “-〞按钮,用于显示屏的显示信息向回翻页〔威能技术服务人员在设置参数和排除故障时使用〕。
7 “复位〞按钮,用于复位某些故障。
8 用于设置供暖供水温度的旋钮。
9 仅针对集成有生活热水供给的turboTEC:用于设置热水出水温度的旋钮。
仅针对连接有热水储水罐的turboTEC:用于设置储水罐水温的旋钮。
数字化信息和分析系统(DIA)图4.2 显示屏〔turboTEC plus 取用生活用水时〕turboTEC pro / turboTEC plus 系列燃气采暖热水炉配备有一个数字化信息与分析系统。
该系统可以提供燃气采暖热水炉运行状态的信息并帮助您排除故障。
在燃气采暖热水炉正常运行期间,显示屏(3) 显示供暖系统的当前注水压力〔在示例中为1.2 bar = 0.12 MPa〕。
如果出现故障,一个错误代码将取代注水压力的显示。
此外,还可以从所显示的符号获得以下信息:* 只适用于集成有生活热水供给(VUW) 的turboTEC plus 系列燃气采暖热水炉。
** 只适用于连接有热水储水罐(VU) 的turboTEC plus 系列燃气采暖热水炉。
表4.1 显示屏上符号的含义按住“-〞按钮约5 秒钟将显示从供暖供水温度切换为系统注水压力,反之亦然。
4.1.2 turboTEC pro 操作元件图4.3 turboTEC pro 操作元件操作元件具有如下功能〔参见图4.3〕:1 显示屏,显示当前供暖系统的注水压力、供暖供水温度或某些附加信息。
家用锅炉安装方法
![家用锅炉安装方法](https://img.taocdn.com/s3/m/a22fcc381611cc7931b765ce050876323112742b.png)
家用锅炉安装方法
家用锅炉安装是一个相对复杂的过程,需要专业的技术和经验。
以下是一般的家用锅炉安装步骤:
1.选择适当位置:选择一个通风良好、结构牢固的地方来安装锅炉。
锅炉需要安装在干燥的地方,远离易燃物品。
2.安装烟囱:根据锅炉型号和规格,安装合适的烟囱系统,确保烟囱能够有效排除烟气。
烟囱必须竖直且稳固,以确保烟气回流或倒灌。
3.接通水源:安装锅炉前,确保有足够的水源供应。
根据锅炉的要求,连接给水管和排水管。
4.焊接管道:根据锅炉的配置和要求,进行相应的管道焊接。
确保焊接接头牢固,不会漏水。
5.连接燃气管道:如果是燃气锅炉,需要连接燃气管道。
这一步骤需要专业的燃气工程师进行。
6.安装控制系统:安装锅炉的控制系统,包括温度控制、压力控制等。
确保系统能够正常工作,并有必要的安全保护措施。
7.进行试运行:在安装完成后,进行试运行以确保锅炉工作正常,没有漏水或其他问题。
8.进行调试和测试:对安装完成的锅炉进行调试和测试,确保其正常工作。
这些是一般的家用锅炉安装步骤,但实际安装过程中可能会有一些细微的差异,因此建议您在安装前咨询专业的锅炉安装人员或相关机构。
锅炉安装施工方案
![锅炉安装施工方案](https://img.taocdn.com/s3/m/5e91627aa22d7375a417866fb84ae45c3b35c2ac.png)
锅炉安装施工方案一、前期准备在进行锅炉安装施工前,需要做好充分的前期准备工作,包括但不限于以下内容:1.设计方案确认:确认锅炉的设计方案,包括型号、规格、安装位置等信息。
2.施工人员培训:对参与安装工作的施工人员进行相关培训,确保其具备必要的安装技能和知识。
3.准备施工材料:准备所需的施工材料和工具,确保施工过程顺利进行。
4.安全措施:落实施工现场的安全措施,包括施工人员的安全防护和紧急救援预案等。
二、施工流程1. 安装位置确定首先需要确定锅炉的安装位置,通常选择在通风良好、易排烟的地方。
确认好位置后,标记出锅炉的安装位置。
2. 地基打底在安装位置上进行地基打底,确保地基平整、稳固,符合锅炉的安装要求。
3. 安装锅炉主体将锅炉的主体部分放置在已确定的安装位置上,并根据设计方案进行连接和固定。
4. 连接管道根据设计方案,连接好锅炉与烟囱、供水管道等管道,确保连接紧密、无泄漏。
5. 调试检测安装完成后,进行锅炉的调试和检测工作,确保其正常运转和安全使用。
三、施工质量控制在锅炉安装施工过程中,需要严格控制施工质量,确保施工符合相关标准和规范。
1.材料质量:使用质量可靠的材料和配件,确保施工质量稳定可靠。
2.工艺规范:按照设计方案和规范要求,严格遵循操作流程,保证安装工艺规范。
3.工序检查:在施工过程中,定期进行工序检查和验收,确保每个环节符合要求。
4.安全监控:加强现场安全监控,避免施工过程中发生安全事故。
四、后期维护锅炉安装完成后,需要做好后期维护工作,以确保锅炉的长期稳定运行。
1.定期检修:定期对锅炉进行检修和维护,确保其性能正常、无故障。
2.清洁保养:定期清洁锅炉内外部,保持其清洁卫生。
3.故障处理:及时处理锅炉运行中的故障和异常情况,确保其正常运转。
4.安全监控:加强对锅炉的安全监控和检测,避免安全隐患。
五、总结锅炉安装施工是一项复杂的工程,需要在前期准备、施工流程、施工质量控制和后期维护等方面都做好充分准备,确保锅炉的安装质量和安全运行。
威能锅炉安装示意图
![威能锅炉安装示意图](https://img.taocdn.com/s3/m/d2dce101c5da50e2524d7faf.png)
威能壁挂炉如何安装(四)烟道的安装(2011-08-06 22:06:56)▼威能进口燃气壁挂炉 turboTEC plus 和 turboTEC pro 使用的同轴烟道尺寸均为60/100,用水钻在墙上开孔的孔径建议为110mm 。
从墙上烟道中心到壁挂炉顶部的距离为125mm烟道中心到壁挂炉底部的距离为925mm建议:烟道中心到水暖接口的距离为1125mm(壁挂炉底部到水暖接口安装距离预留200mm)下图烟道中心到背面的距离对于烟道背出安装的没有多大意义,但对于烟道侧出安装比较重要,因为此尺寸可以确定烟道中心的位置,147mm。
威能国产燃气壁挂炉 turbo 18kw 24kw 使用的同轴烟道尺寸为60/100,用水钻在墙上开孔的孔径建议为110mm。
从墙上烟道中心到壁挂炉顶部的距离为110mm烟道中心到壁挂炉底部的距离为850mm建议:烟道中心到水暖接口的距离为1050mm(壁挂炉底部到水暖接口安装距离预留200mm)威能国产燃气壁挂炉 turbo 28kw 35kw 使用的同轴烟道尺寸为80/125,用水钻在墙上开孔的孔径建议为140mm。
从墙上烟道中心到壁挂炉顶部的距离为160mm烟道中心到壁挂炉底部的距离为960mm建议:烟道中心到水暖接口的距离为1160mm(壁挂炉底部到水暖接口安装距离预留200mm)下图烟道中心到背面的距离对于烟道背出安装的没有多大意义,但对于烟道侧出安装比较重要,因为此尺寸可以确定烟道中心的位置。
威能燃气壁挂炉烟道安装1. 根据上面给出的烟道中心到挂板的尺寸,把威能燃气壁挂炉拷到墙上。
2. 将烟道连同密封墙垫一起通过墙孔伸出墙外,然后向内拉,直到密封墙垫紧贴在外墙上。
3. 将90°弯头插入水平烟道的排烟管中4. 将90°弯头另一端压入壁挂炉的排烟/进气口内。
5. 保证出墙烟道端口距墙110mm。
6. 烟道出墙处应向下倾斜2-3°,以使冷凝水不会倒流入燃气采暖热水炉。
锅炉的正确安装方法
![锅炉的正确安装方法](https://img.taocdn.com/s3/m/a899f2cb9a89680203d8ce2f0066f5335a81677d.png)
锅炉的正确安装方法
安装锅炉是一项非常重要的工作,它可以确保锅炉的安全、稳定和节能。
锅炉的安装
需要做到以下几点:
1.首先,选择合适的安装场所。
如果锅炉安装在室内,室内应保持通风,且避免阳光
直射,防止温度过高受损。
2.其次,根据所选锅炉的混凝土厚度和规格,认真按步骤准备所需材料:钢筋、水泥、及混凝土底座。
3.确定锅炉安装地面水平,校正地面准确安装锅炉。
4.按锅炉厂家要求准备好所需要的材料,安装完毕锅炉底座后,应用防护涂料实现防
腐蚀的效果。
5.根据国家规定,需要对排烟管道进行装饰处理,使排烟管道坚固耐用。
6.配置锅炉电气接线,必须按规定符合用电安全要求,采用认可的防护措施保证线路
安全运行,有效防止电磁波干扰。
7.添加燃料,做好设备开机前准备,按有关安全技术要求检查一系列安全项目,确认
一切就绪后开机。
8.安装完毕锅炉后,进行开路试验,检查锅炉机组的动态特性是否正常。
安装锅炉的步骤,是保证锅炉正常运行的基础,尤其是在较严谨的锅炉中,必须遵循
规定要求,严格控制安装质量,才能确保系统安全运行。
锅炉安装完毕前,一定要进行系
统试运行,测试安装质量。
正确安装锅炉,是安全操作的前提,也是锅炉终生使用的基础。
威能锅炉安装流程
![威能锅炉安装流程](https://img.taocdn.com/s3/m/c0fa9b0fdd36a32d73758176.png)
威能锅炉安装流程威能公司现规定普通锅炉的安装由威能指定的第三方进行安装,锅炉由第三方仓库发货,规定安装流程如下:备注:1.报第三方安装时,现场要具备锅炉的安装条件。
要求水、电、气路已经全部安装到位并且冲洗干净、打压正常,电路安全且安装规范;各接口与连线已做好保护与壁挂炉连接即可无需增加任何附件,烟道孔已经打好,增加的附件在现场已将准备齐全。
2.第三方安装的工作范围是:⑴正常工作环境下的壁挂炉本体挂机;⑵安装烟道,包括加长烟道,吊卡和冷凝水收集器(壁挂炉烟道计算法4.5米内免工费,材料属于收费服务项目),故加长烟管和弯头需我司自行准备。
⑶ 4根水管,泄压管和燃气管与炉体连接,负责壁挂炉本体端接口连接,系统或阀门端连接由我司施工人员负责;⑷威能温控器和同步控制器接线与炉体连接,水罐感温线与炉体的连接,连接线由我司施工人员提供;⑸壁挂炉本体和威能温控器调试,负责调试炉子,如果采用非威能温控器,第三方安装不负责调试3.系统安装问题或不具备调试条件造成调试不成功,需要由我司负责本次200元/次上门费。
4.施工班组要准备的相关辅材,包括电线、波纹管、PPR管和管件、加长烟道、吊卡等,如需要带货安装方携带需要提前告知,付费使用,因第三方安装携带辅材价格较贵,不建议让其携带辅材安装。
5.因个人或部门原因,第三方安装出现费用问题,由责任人承担。
威能公司壁挂炉安装位置标准1、禁止安装在卧室、起居室和浴室等生活房间、楼梯和安全出口附近(5 米以外不受限制)、易燃易爆物品堆放处。
2、液化石油气和液化石油混合气的采暖炉禁止安装在地下室或半地下室。
3、如果壁挂炉安装在地下室或半地下室时,应符合以下规定:(1) 地下室或半地下室应有手动和自动两种启动方式的防爆机械通风装置,且应设置防爆型燃气和一氧化碳泄漏自动报警切断装置,并应和机械通风装置连锁;(2)必须要有排水系统,烟道长度严格按照本页中烟道安装长度规范执行。
4、安装的位置应尽可能靠近外墙,应保证壁挂炉的烟道安装长度在其允许范围内;尽量减少安装烟道附件。
锅炉安装工操作规程
![锅炉安装工操作规程](https://img.taocdn.com/s3/m/ff29950cb80d6c85ec3a87c24028915f804d8427.png)
锅炉安装工操作规程第一章:总则第一条为了保证锅炉的正常安装和使用,维护工作人员的人身安全,减少安全事故的发生,制定本操作规程。
第二条本操作规程适用于各类锅炉的安装工作。
第三条安装工应具有相应的专业知识和技能,并持有相关的安全证书。
第二章:安全操作第四条安装工应事先了解现场相关的安全情况,并核实有无隐患。
第五条安装工在工作之前应穿戴好个人防护用品,包括安全帽、防护鞋、防护手套等。
第六条安装工在操作过程中,应认真遵守操作规程,并按顺序进行操作,不得擅自改变操作步骤。
第七条安装工在操作过程中,应注意锅炉周围的安全区域,确保没有其他人员进入,并设置明显的警示标志。
第八条安装工应随时关注现场的气氛,并保持沟通畅通,及时向其他人员报告异常情况。
第九条安装工应定期检查所使用的工具和设备,并保持其良好的工作状态。
第十条安装工在操作过程中,应严禁酗酒、吸烟等不良习惯,以免影响工作安全。
第三章:锅炉安装操作第十一条安装工在操作前,应对锅炉进行全面检查,确保各部件的完好无损。
第十二条安装工在操作过程中,应按照相关的安装图纸和说明书进行操作,确保正确安装。
第十三条安装工在进行焊接作业时,应严格按照焊接规范进行,确保焊缝的质量。
第十四条安装工在进行管道连接时,应保证连接处的严密性,严禁漏气漏水。
第十五条安装工在进行电气连接时,应按照相关的电气安装规范进行,确保电气设备的正常运行。
第十六条安装工在安装过程中,应遵守机械设备的操作规范,确保安全运行。
第十七条安装工在安装完成后,应进行功能测试,确保锅炉的正常工作。
第四章:应急处理第十八条安装工在操作过程中,如发现异常情况,应立即停工,并报告相关负责人。
第十九条安装工在发生事故时,应立即切断电源和气源,并及时报警,组织人员进行紧急处理。
第二十条安装工在紧急情况下,应保持冷静,按照相应的应急预案进行处理。
第二十一条安装工在处理完紧急情况后,应进行事故的记录和报告,以便事后总结和教训。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
威能锅炉安装流程 It was last revised on January 2, 2021
威能锅炉安装流程
威能公司现规定普通锅炉的安装由威能指定的第三方进行安装,锅炉由第三方仓库发货,规定安装流程如下:
备注:
1.报第三方安装时,现场要具备锅炉的安装条件。
要求水、电、气
路已经全部安装到位并且冲洗干净、打压正常,电路安全且安装规范;各接口与连线已做好保护与壁挂炉连接即可无需增加任何附件,烟道孔已经打好,增加的附件在现场已将准备齐全。
2.第三方安装的工作范围是:
⑴正常工作环境下的壁挂炉本体挂机;
⑵安装烟道,包括加长烟道,吊卡和冷凝水收集器(壁挂炉烟道计算法米内免工费,材料属于收费服务项目),故加长烟管和弯头需我司自行准备。
⑶ 4根水管,泄压管和燃气管与炉体连接,负责壁挂炉本体端接口连接,系统或阀门端连接由我司施工人员负责;
⑷威能温控器和同步控制器接线与炉体连接,水罐感温线与炉体的连接,连接线由我司施工人员提供;
⑸壁挂炉本体和威能温控器调试,负责调试炉子,如果采用非威能温控器,第三方安装不负责调试
3. 系统安装问题或不具备调试条件造成调试不成功,需要由我司负责本次200元/次上门费。
4.施工班组要准备的相关辅材,包括电线、波纹管、PPR管和管件、加长烟道、吊卡等,如需要带货安装方携带需要提前告知,付费使用,因第三方安装携带辅材价格较贵,不建议让其携带辅材安装。
5.因个人或部门原因,第三方安装出现费用问题,由责任人承担。
威能公司壁挂炉安装位置标准
1、禁止安装在卧室、起居室和浴室等生活房间、楼梯和安全出口附近(5 米以外不受限制)、易燃易爆物品堆放处。
2、液化石油气和液化石油混合气的采暖炉禁止安装在地下室或半地下室。
3、如果壁挂炉安装在地下室或半地下室时,应符合以下规定:(1) 地下室或半地下室应有手动和自动两种启动方式的防爆机械通风装置,且应设置防爆型燃气和一氧化碳泄漏自动报警切断装置,并应和机械通风装置连锁;(2)必须要有排水系统,烟道长度严格按照本页中烟道安装长度规范执行。
4、安装的位置应尽可能靠近外墙,应保证壁挂炉的烟道安装长度在其允许范围内;尽量减少安装烟道附件。
5、壁挂炉禁止安装在燃气灶台、水池上方;应保证壁挂炉安装位置与燃气管路及燃气表之间的距离符合国家的现行规定标准。
6、壁挂炉尽量安装在承重墙上,若无法安装在承重墙上,必须保证壁挂炉可以牢固安装。
7、壁挂炉尽量安装在厨房,设备间或封闭的阳台。
如果安装在未封闭的阳台,必须保证设备有安全的半封闭背阴环境,不能受到日
光照晒和雨淋,保证水电气充足供应,最低环境温度应保证在5℃以上;威能壁挂炉为室内安装机型,不允许安装在室外。
8、壁挂炉安装需要至少保持以下距离:壁挂炉安装后距离地面安全间距:1200mm-1400mm;Turbo 系列5 面距阻碍物间距:底部
300mm;左、右侧面50mm;顶部300mm;正面600mm;TurboTEC 系列5 面距阻碍物间距:底部250mm; 左、右侧面10 mm;顶部400mm;正面500mm;壁挂炉距可燃物或易燃物的间隔距离:上、下方300mm;左、右侧方:100mm;前方:600mm ;当炉体安装在其它燃具上方时,炉体与其它燃具水平净距不得小于300mm。
9、壁挂炉电源要可靠接地线,杜绝造成电击或事故。
壁挂炉安装后下沿45°以内禁止安装无防水电源插座。
二、燃气管道的安装
燃气管道与炉体必须使用带螺纹接头的金属管道或燃气专用铝塑复合管连接,并在炉前应设置阀门;燃气壁挂炉为连续运转的自动化燃具,考虑其安全性,不允许采用胶管与燃气管道连接;燃气管径必须同燃气壁挂炉耗气量匹配;燃气管路安装必须牢固固定;燃气表的选择:18kw-36kw 炉型选用4m3 燃气表,≥36kw-50kw 炉型选用6m3 燃气表,≥50kw-80kw 炉型选用10m3 燃气表;更大功率根据实际耗气量进行选择。
三、水管路连接
壁挂炉下方应预留排水地漏,壁挂炉安装完毕后必须连接安全阀泄压管至地漏处或泄水口;采暖系统管路应安装过滤器;有龙门系统
应安装自动排气阀;采暖系统管径应按需求进行严格计算;所有水路管路必须与墙面或地面进行安装固定。
四、烟道安装
1、壁挂炉烟道为同轴内外平衡双管烟道,严禁使用不合格烟道连接;严禁使用非威能烟道连接威能产品;加长烟道每段加长节需做至少一个固定支撑;
2、同轴烟道室内部分与可燃、易燃物距离至少在200mm 以上;同轴内外烟道安装必须牢靠严密,不互相窜气,保证进排气通畅;
3、烟道切割时需严格按照说明书进行,保证接口平滑,避免划伤烟道密封圈;
4、非冷凝炉烟道从炉子本体通过墙体到室外必须有向下2~3°的坡度,冷凝炉烟道应有向上2~3°的坡度;
5、烟道尽量避免安装在吊顶内,如环境特定必须安装在吊顶内,烟道所有接口处预留至少400x400mm 的检修孔,便于日常维护。
6、烟道最长长度要求和计算方法:
注:此表为TurboTEC 系列壁挂炉烟道要求;每增加一个90°弯头,烟道长度减少1m;每增加一个45°弯头,烟道长度减少;垂直烟道超过,必须加装冷凝水收集器。
Turbo 系列壁挂炉烟道最长长度为5m(含一个90°弯头),计算方法一致。
7、烟道出口位置要求:保证前进前出式60/100烟道端口距墙
110mm;侧进侧出式60/100烟道端口距墙220mm;保证80/125烟道端口距墙220mm;侧进侧出烟道距对面遮挡物≥600mm;前进前出烟道距对面遮挡物≥1000mm;烟道距离上方窗户≥300mm;烟道距离侧墙的距离≥50mm(仅针对只有一侧外墙,另一侧为开放空间);两烟道面对面出口距离≥1200mm;两根烟道水平距离≥300mm;两根烟道垂直距离≥1500mm;当烟道位于人行通道并低于2m 时,需加保护罩。
五:储水罐的安装
1、任何型号水罐必须安装安全组件及温感;将安全阀泄压管连接到地漏;温感线使用导线,最长可延长导线20-30m;
2、储水罐要求完工后高出地面10-15mm;严禁安装在浴室或湿度超过65%的房间;安装上部预留镁棒长度+100mm 的净空,便于更换镁棒使用;有条件用户可使用电子镁棒;自来水连接口应安装过滤网;
3、请根据壁挂炉大小选择水罐容积,避免因功率偏差过大出现问题。
