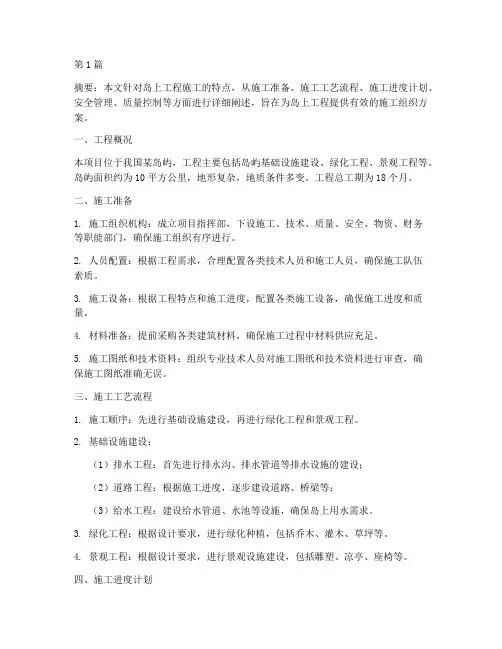

第1篇摘要:本文针对岛上工程施工的特点,从施工准备、施工工艺流程、施工进度计划、安全管理、质量控制等方面进行详细阐述,旨在为岛上工程提供有效的施工组织方案。

一、工程概况本项目位于我国某岛屿,工程主要包括岛屿基础设施建设、绿化工程、景观工程等。

岛屿面积约为10平方公里,地形复杂,地质条件多变。

工程总工期为18个月。

二、施工准备1. 施工组织机构:成立项目指挥部,下设施工、技术、质量、安全、物资、财务等职能部门,确保施工组织有序进行。

2. 人员配置:根据工程需求,合理配置各类技术人员和施工人员,确保施工队伍素质。

3. 施工设备:根据工程特点和施工进度,配置各类施工设备,确保施工进度和质量。

4. 材料准备:提前采购各类建筑材料,确保施工过程中材料供应充足。

5. 施工图纸和技术资料:组织专业技术人员对施工图纸和技术资料进行审查,确保施工图纸准确无误。

三、施工工艺流程1. 施工顺序:先进行基础设施建设,再进行绿化工程和景观工程。

2. 基础设施建设:(1)排水工程:首先进行排水沟、排水管道等排水设施的建设;(2)道路工程:根据施工进度,逐步建设道路、桥梁等;(3)给水工程:建设给水管道、水池等设施,确保岛上用水需求。

3. 绿化工程:根据设计要求,进行绿化种植,包括乔木、灌木、草坪等。

4. 景观工程:根据设计要求,进行景观设施建设,包括雕塑、凉亭、座椅等。

四、施工进度计划1. 制定详细的施工进度计划,明确各阶段施工任务和时间节点。

2. 采用网络计划技术,对施工进度进行动态调整,确保工程按期完成。

3. 定期召开施工进度会议,分析进度偏差,制定相应措施。

五、安全管理1. 建立健全安全管理制度,加强安全教育培训,提高施工人员安全意识。

2. 加强施工现场安全管理,确保施工安全。

3. 定期进行安全检查,及时发现和消除安全隐患。

六、质量控制1. 严格执行国家、行业和地方质量标准,确保工程质量。

2. 建立质量管理体系,加强施工过程中的质量控制。

大公岛岛上工程施工方案

大公岛岛上工程施工方案

大公岛保护及开发利用示范项目岛上工程施工组织设计浙江省第一水电建设集团股份有限公司大公岛保护及开发利用示范项目经理部2017年6月目录一、编制依据二、工程概况三、自然条件四、施工的特点及难点五、施工总体安排六、施工现场布置七、施工组织安排八、施工具体方案九、施工控制测量十、工程质量技术保证措施十一、安全文明环保措施十二、施工进度计划保证措施一、编制依据编制依据的主要文件(1)《普通混凝土用碎石及卵石质量标准及检验方法》JGJ53-92;(2)《混凝土强度检验评定标准》GB/T50107-2010;(3)《混凝土结构工程施工及验收规范》GB50204-2015;(4)《建筑装饰装修工程施工质量验收规范》GB50210-2001;(5)《施工现场临时用电安全技术规范》JGJ46-2005;(6)《建筑施工安全检查标准》JGJ59-2011;(7)《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011;(8)《建筑工程施工质量验收统一标准》GB50300-2013;(9)《建筑地基基础工程施工质量验收规范》GB50202-2002。

(10)《钢筋机械连接通用技术规程》JGJ107-2010。

(11)《钢筋焊接接头试验方法标准》JGJ/T27-2014。

(12)《普通混凝土用砂石质量标准及检验方法》JGJ52-2006。

(13)《钢筋焊接及验收规程》JGJ18-2012。

(14)大公岛保护及开发利用示范项目施工设计图纸。

(15)《市政道路工程质量检验评定标准》CJJ1-2000、(16)《城市园林绿化工程施工及验收规范》CJJ75-99;(17)《砌体工程施工及验收规范》GB50203-2011(18)《建筑节能工程施工质量验收规范》GB50411-2007 (19)《钢结构工程施工规范》 GB 50755-2012(20)《屋面工程质量验收规范》GB50207—2012(21)《工程测量规范》GB 50026-2007(22)《建筑给排水工程施工质量验收规范》GB 50303-2012(23)《建筑电气工程施工质量验收规范》GB 50303-2015二、工程概况1.建设地点: 本工程位于青岛东南,地理坐标北纬35°57’42.64”,东经120°29’24.49”属于青岛市,是青岛市第二高海岛。

金山区钢结构工程施工方案

金山区钢结构工程施工方案

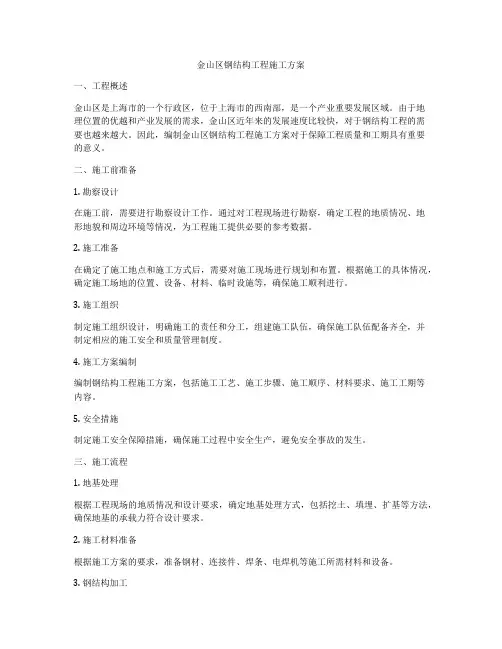

金山区钢结构工程施工方案一、工程概述金山区是上海市的一个行政区,位于上海市的西南部,是一个产业重要发展区域。

由于地理位置的优越和产业发展的需求,金山区近年来的发展速度比较快,对于钢结构工程的需要也越来越大。

因此,编制金山区钢结构工程施工方案对于保障工程质量和工期具有重要的意义。

二、施工前准备1. 勘察设计在施工前,需要进行勘察设计工作。

通过对工程现场进行勘察,确定工程的地质情况、地形地貌和周边环境等情况,为工程施工提供必要的参考数据。

2. 施工准备在确定了施工地点和施工方式后,需要对施工现场进行规划和布置。

根据施工的具体情况,确定施工场地的位置、设备、材料、临时设施等,确保施工顺利进行。

3. 施工组织制定施工组织设计,明确施工的责任和分工,组建施工队伍,确保施工队伍配备齐全,并制定相应的施工安全和质量管理制度。

4. 施工方案编制编制钢结构工程施工方案,包括施工工艺、施工步骤、施工顺序、材料要求、施工工期等内容。

5. 安全措施制定施工安全保障措施,确保施工过程中安全生产,避免安全事故的发生。

三、施工流程1. 地基处理根据工程现场的地质情况和设计要求,确定地基处理方式,包括挖土、填埋、扩基等方法,确保地基的承载力符合设计要求。

2. 施工材料准备根据施工方案的要求,准备钢材、连接件、焊条、电焊机等施工所需材料和设备。

3. 钢结构加工按照设计图纸和加工技术要求,对钢材进行切割、焊接、加工等操作,制作出各种形状和规格的钢结构。

4. 钢结构安装根据设计要求和施工方案,进行钢结构的安装。

包括吊装、焊接、固定等工序,确保钢结构的安装牢固、合理。

5. 防腐处理对已安装好的钢结构进行防腐处理,保护钢结构的表面免受腐蚀,延长钢结构的使用寿命。

6. 竣工验收施工完成后,进行竣工验收。

确保工程的质量符合设计要求,施工过程符合施工方案,达到设计效果。

四、安全生产管理1. 施工现场安全加强施工现场的安全管理,设置安全标志、禁止标志、警示标志,划定安全通道,以确保施工现场安全。

(建筑工程设计)金山开发区华鹿铁通路道路工程施工组织设计

(建筑工程设计)金山开发区华鹿铁通路道路工程施工组织设计

(建筑工程设计)金山开发区华鹿铁通路道路工程施工组织设计金山开发区华鹿铁通路道路工程施工组织设计招标编号:RD2013—JS001编制单位:呼和浩特市政公路工程有限责任公司编制日期:二零一三年八月十一日施工组织设计目录第一章技术标书编制说明第一节工程概况及技术要求第二节关于工程技术难点和影响进度质量的关键点2.1 对于技术难点和质量控制关键点的控制2.2 对影响工程进度、安全和文明施工关键因素的控制第三节投标承诺3.1 工程质量承诺3.2 工程进度承诺3.3 文明施工承诺3.4 竣工资料承诺第四节标书编制的范围、依据和原则4.1 技术标标书编制范围4.2 技术标标书编制依据第二章施工部署第一节施工部署总体安排第二节施工段的划分及施工总体流向2.1 施工区段的划分2.2 分项工程施工流程第三节设备、人员、材料的配备计划3.1 劳动力安排计划表1、劳动力资源配置计划如下表2、主要机械设备配备计划表第四节施工准备4.1 施工现场平面布置说明4.1 施工临时设施布置及一览表第五节施工进度计划保证措施5.1 图纸保证5.2 施工技术保证5.3 编制合理的施工计划5.4 施工组织保证5.5 施工进度计划的落实与调整5.6 物资资料与机械设备保证5.7 劳动力保证措施5.8 其他方面的保证第三章施工技术方案及措施第一节施工测量1.1 测量依据1.2 轴线及高程测量控制网的平面布置1.3 平面控制方法1.4 高程控制1.5 测量器具一览表第二节土路基工程2.1 准备工作2.2 根植土挖除及场地排水2.3 路基施工排水系统2.4 路基填筑2.5 软土地基处理第三节水泥稳定混合料基层3.1 配合比3.2 拌制和运送3.3 摊铺与碾压3.4 养护第四节沥青混凝土面层4.1 一般规定4.2 原材料4.3 沥青混凝土混合料4.4 沥青混合料的拌制和运送4.5 沥青混合料的摊铺4.6 沥青混合料的碾压第五节人行道施工5.1 侧平石5.2 侧平石施工应符合下列要求5.3 人行道第六节雨季施工安排6.1 总体施工计划6.2 雨季路基施工6.3 雨季填方6.4 雨季施工安全措施第四章质量保证措施第一节工程质量保证措施1.1 测量精度保证措施1.2 软基处理质量保证措施及检验方法1.3 挖、填方质量保证措施及检验方法1.4 砾石砂垫层质量标准及检验方法1.5 水泥稳定混合料基层质量保证措施1.6 沥青面层质量保证措施第二节质量通病防治措施2.1 路基施工常见质量通病防治措施2.2 基层、底基层质量通病防治措施2.3 沥青混合料面层质量通病防治措施第五章工程安全保证措施第一节安全管理方针与目标1.1 安全管理方针1.2 安全管理目标第二节安全组织保证体系2.1 安全教育程序2.2 安全活动2.3 安全检查第三节现场安全管理制度3.1 施工组织设计3.2 安全责任制度3.3 安全教育和交底3.4 强化安全检查制度3.5 安全设施3.6 安全例会制度3.7 值班制度3.8 大型设备管理制度3.9 坚持危险点、重要部位(区域)安全监护制度3.10 坚持对从事危险作业人员进行安全检测和设置监护3.11 特种作业人员3.12 防火制度第四节现场施工安全(技术)措施4.1 施工机械安全措施4.2 施工用电安全(技术)措施第五节消防和保卫措施5.1 现场消防、保卫工作原则5.2 防汛措施5.3 施工现场消防具体措施5.4 安全保卫具体措施第六章确保文明工地施工的措施第一节文明施工措施1.1 文明施工目标1.2 文明施工保证体系1.3 文明施工管理具体措施1.4 现场标准化管理保证措施第二节施工协调与环境保护2.1 施工协调措施2.2 环境保护措施第七章工程承包管理、施工配合措施第一节施工管理责任第二节组织机构与职责2.1 管理职责2.2 项目部组织机构第三节施工管理措施3.1 施工准备3.2 综合平衡3.3 质量控制3.4 对工程进度的控制3.5 对施工技术的管理3.6 对安全、文明施工的管理第四节业主权利的落实和保证4.1 对承包商、承包范围的选择4.2 对投资的控制第五节与设计、监理的配合协调5.1 与监理单位的配合协调5.2 与设计单位的配合协调附图一分项工程进度计划图附图二施工平面图第一章技术标书编制说明◆工程概况及技术要求◆关于工程技术难点及影响◆进度、质量的关键因素◆投标承诺◆标书编制的范围、依据和原则第一节工程概况1.1 工程说明本工程为金山开发区华鹿铁通路道路工程,道路全长为940.279m。

大金山岛施工组织设计

大金山岛施工组织设计

大金山岛施工组织设计1. 引言大金山岛是位于海洋中的一个小岛,由于其独特的地理位置和美丽的风景,吸引了许多游客的关注。

为了更好地开发和利用大金山岛,提升其旅游价值,我们计划在这个岛上进行施工工程,包括建设住宿设施、旅游设施等。

为了确保施工工程的顺利进行,施工组织设计是至关重要的,本文将介绍大金山岛施工组织设计的相关内容。

2. 施工组织设计目标2.1 提高工程效率:施工组织设计的首要目标是提高工程的施工效率。

通过科学合理地规划施工流程和工作任务分配,减少施工中的空闲时间,提高施工人员的工作效率,从而加快工程进度。

2.2 保障施工质量:在施工组织设计过程中,要充分考虑施工工艺、选用合适的施工方法,确保施工过程中质量的控制和保证。

同时,要合理安排监督和质量检查措施,确保施工质量符合相关标准和要求。

2.3 保障施工安全:施工组织设计还需要考虑施工现场的安全问题。

在岛上施工需要特别关注海洋环境因素和地质条件,制定相应的施工安全预案,确保施工人员的安全,防止意外事件的发生。

2.4 优化资源配置:施工组织设计需要合理安排人力、物力和财力资源,以最小的成本实现最大的效益。

在设计中要充分考虑资源的有效利用,避免资源浪费,同时要合理控制成本,确保施工工程的经济效益。

3. 施工组织设计内容3.1 施工流程规划:在施工组织设计中,需要制定详细的施工流程规划。

包括确定施工序列、工作任务分解、施工阶段划分等。

通过科学合理地规划施工流程,可以有效提高施工效率。

3.2 人员组织设计:人员组织设计是指对施工人员进行科学合理地组织和分配。

需要确定岛上各个施工分区的负责人员及其职责,并确保他们的协调配合。

同时需要合理安排施工人员的工作时间和轮班制度,保证施工工人的劳动保障。

3.3 物资设备配备:根据施工的具体要求,进行物资和设备的配备计划。

包括施工所需的原材料、机械设备、工具等。

需要根据实际需要进行采购,并确保及时供应,以满足施工的需要。

岛屿建设工程施工

岛屿建设工程施工

岛屿建设工程施工组织设计一、工程概述本项目为XX岛屿建设工程,位于我国南海某岛屿,主要包括填海工程、码头建设、道路建设、供电供水设施建设、生态保护及旅游开发等。

工程总面积约为20平方公里,预计总投资为50亿元人民币。

工程采用分期实施的方式,施工期限为5年。

二、施工组织设计原则1. 确保工程质量:严格遵守国家法律法规和行业标准,确保工程质量达到设计要求。

2. 安全第一:加强施工现场安全管理,预防安全事故的发生,保障人员生命财产安全。

3. 绿色施工:注重生态保护,减少对环境的影响,实现可持续发展。

4. 科学组织:合理配置资源,优化施工流程,提高施工效率。

5. 成本控制:合理控制工程成本,提高投资效益。

三、施工组织设计内容1. 施工准备:包括施工现场勘察、施工图纸及技术规范学习、施工方案制定、施工队伍组织等。

2. 施工进度计划:根据工程分期实施的特点,编制详细的施工进度计划,确保工程按时完成。

3. 施工资源配置:合理配置施工机械、劳动力、材料等资源,满足施工需求。

4. 施工质量管理:建立质量管理体系,实行质量责任制,加强质量检查与验收。

5. 施工安全管理:制定施工现场安全管理制度,加强安全培训,定期进行安全检查。

6. 环境保护与绿色施工:制定生态保护措施,实施绿色施工,减少对环境的影响。

7. 施工组织管理:加强施工现场管理,确保施工秩序井然,提高施工效率。

四、施工关键环节控制1. 填海工程:采用先进的填海技术,确保填海区域的稳定性和安全性。

2. 码头建设:严格把控码头结构设计和施工质量,确保码头使用寿命和安全性。

3. 道路建设:合理设计道路结构,注重道路排水和交通组织,提高道路使用性能。

4. 供电供水设施建设:确保供电供水设施的可靠性和稳定性,满足岛屿居民和企业的需求。

5. 生态保护:在施工过程中,加强对生态环境的保护,确保岛屿生态平衡。

五、施工组织设计实施与监控1. 建立健全施工组织管理体系,明确各部门和人员的职责分工。

金山大道施工组织设计

金山大道施工组织设计

7.2场地平整施工7.2.1施工依据GB50026-93《工程测量规范》7.2.2施工方案的选择7.2.2.1由于本工程工期紧,施工时按分段施工方法组织同时进行施工,为了加快施工进度,拟采用多工作面,多工种,主体交叉循环的施工方法。

7.2.2.2根据现场情况土石方拟采用机械化施工,人工配合机械施工。

7.2.2.3施工机具的选择根据施工现场土石方调配情况,按照经济合理,可行的原则,运距在20m以内的土石方量,采用挖掘机机直接施工;运距在70~150m 土石方量,采用铲运机施工;运距在150m以上的土石方采用挖掘机配自卸汽车运输,压实采用30T振动拖式碾压机及自行式压路机配合,7.2.3施工方法7.2.3.1土石方施工工艺流程:测量放线→清除草皮→低洼处地表封闭及软基处理→土石方及运输→分层回填→碾压成型→压实度检测→第二层回填→场地成型7.2.3.2施工测量放线(1)开工前对业主所提供的坐标控制桩点进行测量复核,(内容包括导线点坐标、标高的复核,水准点的复核与增设),无误后才能进行施工放线。

(2)施工放线:根据业主所提供的坐标控制桩点准确放出运动场边界线。

(3)对所有的测量成果进行记录并整理这些资料,每段测量完成后,测量记录本及成果资料有测量员及其主管技术人员共同签字,送监理工程师核查。

(4)施工测量的精度应符合GB50026-93《工程测量规范》,施工放样还应符合CJJ1-90《市政道路工程质量检验评定标准》。

7.2.3.3填方试验段施工施工前应对场地回填施工进行现场试验,试验结果应进行到能有效地使所回填料达到规定压实度为止,试验时应记录以下数据:压实设备类型、最佳组合方式,每层材料的松铺厚度、材料的含水量、碾压遍数及碾压速度、施工顺序等试验结果报监理工程师批准后,即可作为该种填料施工控制的依据,试验段若达到《市政道路工程质量检验评定标准》(CJJ1-90)的质量检验标准,即可作为场地的部分,否则予以挖出,重新进行试验。

金山节点工程施工(3篇)

金山节点工程施工(3篇)

第1篇金山节点工程位于我国某大城市核心区域,项目总投资约XX亿元,建设内容包括道路、桥梁、隧道、地下空间等多个方面。

工程建成后,将极大缓解城市交通压力,提升城市形象,为市民提供更加便捷、舒适的出行环境。

一、工程概况金山节点工程施工范围涉及城市主干道、次干道、支路及配套地下空间。

主要包括以下内容:1. 道路工程:新建、改造城市主干道、次干道、支路,全长约XX公里。

2. 桥梁工程:新建桥梁XX座,包括跨河桥、立交桥等,全长约XX公里。

3. 隧道工程:新建隧道XX座,全长约XX公里。

4. 地下空间:建设地下停车场、地下商业街、地下通道等,总面积约XX万平方米。

二、施工进度金山节点工程施工自2022年3月正式开工以来,各项工作进展顺利。

目前,已进入关键施工阶段,主要进展如下:1. 道路工程:已完成路基土方工程、排水管道施工,正在进行路面基层施工。

2. 桥梁工程:已完成桥梁桩基、承台、墩身施工,正在进行梁板预制及架设。

3. 隧道工程:已完成隧道洞口工程、隧道洞身开挖,正在进行隧道支护及衬砌施工。

4. 地下空间:已完成地下停车场主体结构施工,正在进行地下商业街、地下通道等装修及设备安装。

三、施工难点及对策金山节点工程施工过程中,面临诸多难点,如地质条件复杂、施工场地狭小、地下管线错综复杂等。

针对这些问题,项目部采取以下对策:1. 优化施工方案:针对复杂地质条件,采用先进的技术手段,如地质雷达探测、地质钻探等,确保施工安全。

2. 优化施工组织:合理划分施工区域,提高施工效率,确保工程进度。

3. 加强现场管理:严格执行安全生产管理制度,确保施工现场安全有序。

4. 优化资源配置:合理调配人力、物力、财力,确保工程顺利进行。

四、工程意义金山节点工程施工完成后,将为城市交通带来以下效益:1. 缓解城市交通压力,提高城市交通效率。

2. 优化城市布局,提升城市形象。

3. 促进区域经济发展,提高市民生活质量。

总之,金山节点工程施工是一项具有重大意义的基础设施建设项目。

海岛工程景观施工方案

海岛工程景观施工方案

漫碧山房、半山廊、问月坊景观工程施工方案浙江省第一水电建设集团股份有限公司大公岛保护与开发利用示范项目经理部2017年6月目录1、编制依据2、项目概括3、施工部署4、施工现场准备5、机械设备材料以及劳动力配置6、景观实施方案7、工程质量技术保证措施8、工程安全生产保证措施9、工程进度保证措施一、编制依据1、大公岛保护与开发利用示范项目施工设计图纸。

2、《市政道路工程质量检验评定标准》CJJ1-2000、3、《城市园林绿化工程施工及验收规范》CJJ75-99;4、《混凝土结构工程施工及验收规范》GB50204-20125、《砌体工程施工及验收规范》GB50203-20116、安全生产、文明施工、环境保护等有关规定。

二、项目概况本工程为大公岛漫碧山房、半山廊、问月坊垂钓平台、景观设施及小品以及台阶修复等景观工程,位于原部队营房处。

总用地面积约为3384平方米(含蓄水池),其中园路及铺装场地面积为2452平方米。

三、施工部署针对海岛施工工程的特点,我公司组建成一只丰富经验、品德优秀的项目管理班子及优秀施工队进场施工,确保施工进度计划的实施,同时保证工程质量。

在施工进度计划安排方面,采取先远后近、先深后浅,先上后下,交叉施工作业,本工程的施工作业量大,工期紧,按期保质完成必须精心统筹,合理安排,立体交叉,流水作业。

四、施工现场准备:1、认真组织和落实本工程的施工技术人员,质量管理人员,详细熟悉图纸,进行图纸会审。

认真阅读招标文件内容和业主、设计的一切规定,要求和参照的标准,真正了解工程设计意图,根据现场施工条件,定出最佳施工方案,使本工程的施工能够获得业主和监理工程师的满意。

2、原材料的测试工作已落实质检人员,对进场砂、水泥、砖及要经实验范围内的各种施工材料进行送检测试,并根据砂石料的实际含水量等情况确定砂浆的施工配合比、水灰比等,现场的景观材料在大面积施工前均经由甲方以及设计确认,确认后正式施工。

3、检修测量仪器,提出前期用工、用料计划。

金山区钢结构搭建施工方案

金山区钢结构搭建施工方案

金山区钢结构搭建施工方案一、工程概况与目标本工程位于金山区,主要涉及钢结构搭建工作。

工程目标是在确保安全、质量的前提下,按照设计图纸和规范要求,高效完成钢结构搭建任务,实现建筑功能和使用要求。

二、施工流程与工艺施工前准备:包括施工图纸会审、现场勘查、编制施工方案等。

基础施工:根据设计要求进行基础施工,确保地基稳固。

钢结构加工制作:按照设计图纸进行钢构件的加工制作。

钢结构安装施工:包括钢柱、钢梁等构件的安装。

屋面及围护结构施工:完成屋面板、墙面板等围护结构的安装。

工程验收:按照相关标准进行质量验收。

三、材料选择与检验本工程选用优质的钢材作为主要材料,确保结构强度和稳定性。

所有材料进场前需进行严格检验,确保符合设计要求和国家标准。

四、基础处理与准备对施工现场进行清理,确保无杂物、无障碍。

根据设计图纸进行基础定位,确保基础位置准确。

对基础进行加固处理,确保地基承载力满足要求。

五、钢结构加工制作根据设计图纸进行放样、下料。

采用先进的焊接工艺进行构件焊接。

对加工完成的构件进行质量检验,确保尺寸、形状等符合设计要求。

六、钢结构安装施工根据安装顺序进行构件吊装。

采用合适的连接方式进行构件连接,确保结构整体稳定性。

对安装完成的钢结构进行校正,确保尺寸、位置等符合设计要求。

七、质量检测与验收在施工过程中进行定期质量检测,确保各道工序符合规范要求。

工程完成后进行整体验收,确保钢结构搭建质量符合设计要求和国家标准。

八、安全管理与措施建立健全安全管理体系,明确各级人员安全职责。

对施工人员进行安全教育和培训,提高安全意识。

施工现场设置安全警示标志,确保施工人员和行人安全。

定期对施工现场进行安全检查,及时发现和整改安全隐患。

本施工方案涵盖了金山区钢结构搭建的主要方面,确保施工过程中的安全、质量和进度。

在施工过程中,我们将严格按照本方案执行,确保工程顺利完成。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

(建筑工程管理)大金山岛施工组织设计上海市大金山岛保护与开发利用示范工程施工组织设计施工单位:李小兵二〇一六年二月目录1.编制说明1.1工程概况1.1.1概述1.1.2主要结构形式和内容1.2主要工程量1.3编制依据1.3.1编制依据1.3.2参照的技术标准和规范1.4投标书承诺和说明1.5工程难点及应对措施1.5.1工程难点1.5.2应对措施2.施工总体布置2.1总体布置原则2.2施工现场平面布置2.3水电布置2.3.1用水布置2.3.2用电布置2.4砼拌合系统布置2.5模板及钢筋加工场2.6临时用房2.7场外交通及场内运输道路2.8通讯2.9医疗卫生与消防措施2.9.1医疗卫生2.9.2消防措施3.主要工序施工方案3.1施工总体部署3.1.1施工队伍划分3.1.2总体施工安排3.2施工测量方案3.3主要施工方案3.3.1防波堤工程3.3.2栈桥、引桥工程3.3.3道路工程3.3.4土建工程3.3.5给排水工程3.3.6电气工程3.3.7景观工程3.3.8码头修缮工程4.进度保证措施4.1施工总进度安排原则4.2计划开竣工日期及工期4.3施工进度表4.4确保工期的相关措施4.5各阶段进度保证措施4.5.1施工阶段划分4.5.2各阶段进度保证措施5.施工质量保证措施及组织管理5.1质量管理目标5.2质量管理体系5.3质量总体管理措施5.4原材料质量保证措施5.5施工过程中质量监督措施5.6主要分部分项工程质量保证措施5.6.1测量工程质量保证措施5.6.2基坑开挖质量保证措施5.6.3灌注桩质量保证措施5.6.4模板质量保证措施5.6.5钢筋质量保证措施5.6.6混凝土的内在质量保证措施5.6.7混凝土外观质量控制措施5.6.8砌石施工质量保证措施5.6.9管道铺设质量保证措施5.6.10道路工程施工质量保证措施5.6.11土建工程施工质量保证措施5.7雨季施工措施5.8冬季施工措施6.安全文明保证措施6.1安全文明施工目标6.2建立安全文明施工管理机构6.3建立安全文明施工管理体系6.4安全文明施工保证计划6.5安全施工保证措施6.5.1管理措施6.5.2安全用电措施6.5.3机械作业安全措施6.5.4主体结构施工安全措施6.5.5消防措施6.5.6水上作业安全管理措施6.5.7防台渡汛抢险实施措施6.5.8遇到灾害后的对策6.5.9治安措施6.6文明施工保证措施6.6.1文明工地领导小组机构6.6.2文明施工保证措施7.环境保护措施7.1施工现场环境保护措施7.2社会环境保证措施7.3减少固体废物对土地的污染7.4水体保护措施8.项目组织机构8.1项目管理机构8.2管理职能8.3劳务层组织9.附图表9.1附件一9.2附件二9.3附件三上海市大金山岛保护与开发利用示范工程施工组织设计1.编制说明1.1工程概况1.1.1概述本工程为大金山岛保护与开发利用示范工程,位于上海市南翼、杭州湾北岸金山区海域大金山岛。

本工程主要内容为:1)在大金山岛沿岸新建环岛道路,其中防波堤1019m,栈桥560m;2)改造岛内道路1206m;3)修缮码头1座;4)修缮和改建岛内房屋959m2;5)在岛上房屋顶设置2座光伏发电系统,新建雨水收集净化和污水处理系统;6)新建1套监视监测系统,新增1座验潮站。

1.1.2主要结构形式和内容本工程包括以下8个单位工程:防波堤工程、栈桥工程、道路工程、土建及安装工程、给排水工程、电气工程、码头修缮工程、景观工程。

1.1.2.1防波堤工程防波堤工程起终点桩号为:C0+000~C1+019,全长1019m,在终点和起点位置各设置一处砼踏步。

防波堤主要断面结构形式为:镇脚C25埋石混凝土或聚丙烯网兜抛石,护坡抛石理砌后安装单重4t的消浪扭王块,防波堤堤顶在砼格埂内干砌条石形成3m宽的道路,内平台用C25埋石混凝土护面(详见附图1-1防波堤典型断面图)。

1.1.2.2栈桥工程栈桥主要采用“桩基+板梁”结构,均采用C40钢筋砼,表面为木铺装层(详见附图1-2)1.1.2.3道路工程道路主要为原有道路改造和改建工程,其中主路改造476m,支路1改建131.5m,支路2改建285.5m,支路3改建313m。

按原道路走向改造,不另开新路。

原路面为混凝土结构时,则在其上铺设花岗岩面层。

原路面为土路结构时,则由下至上采用如下结构:15cm厚碎石垫层,15cm厚C25素砼垫层,3cm厚砂浆垫层,花岗岩面层(详见附图1-3)。

附图1-1 防波堤典型断面图附图1-2 栈桥断面图附图1-3 道路改造断面图1-4;2、管理房1、2的改造;3、科普馆的改造;4、哨卡的新建。

安装工程包含上述土建项目的门窗、给排水工程。

1.1.2.5给排水工程给排水工程主要包含污水处理系统及雨水回收利用系统。

污水经处理达标后排至外海。

雨水经收集处理后部分作为生活杂用水,部分经深度处理达标后作为岛上人员生活用水。

污水管采用HDPE双壁波纹管,承插连接。

雨水管采用食品级UPVC管,粘接。

1.1.2.6电气工程电气工程主要为外部电缆铺设、光伏发电系统安装、各土建房屋内的强以及弱电系统的安装。

1.1.2.6码头修缮工程码头修缮工程主要是对码头排架两侧加装聚氨酯护舷。

1.1.2.7景观工程景观工程主要包含木亭一座,廊架、景墙一处,相关园路、活动平台的铺设及垃圾桶、标识牌、座椅等等的安装。

1.2主要工程量详见工程量清单。

1.3编制依据1.3.1编制依据1、本工程招标文件及相关补遗、答疑文件;2、本工程设计图纸及设计说明文件;3、现场踏勘情况;4、国家及上海市现行的相关规范和规定;5、本单位质量、安全及文明施工相关规定文件。

1.3.2参照的技术标准和规范详见技术标准和规范表。

参照的技术标准和规范1.4投标书承诺和说明1、质量要求:承诺:一次验收合格率100%。

处罚:未达到一次验收合格率100%处以合同价2%的罚金。

2、进度要求:承诺:施工工期为自开工令签发日起算的275日历天。

处罚:超出承诺工期,按2000元/天的违约金进行处罚,违约金的总限额不超过签约合同价的5%。

3、安全文明要求:承诺:确保工地建成上海市水务局(海洋局)局级文明工地。

处罚:以合同价2%作为处罚。

1.5工程难点及应对措施1.5.1工程难点1、施工种类繁多,涉及各种专业。

工序衔接、各专业之间的协调配合任务较重。

2、水上、水下作业内容较多,施工作业地点较为分散。

3、岛上受大风大浪侵袭的概率较大,由于本工程施工期为1月份至9月份,受寒潮、台风影响等不确定因素较多。

4、岛上环境、水环境的保护较为严格。

5、部分工程为改建工程,还有部分拆除,对现有建、构筑物的保护较难。

6、因高程3m以上部分抛石(靠山侧)距离约50m,镇脚施工后扭王块最远吊装距离约20m,所以,部分抛石和扭王块吊装均需租用浮吊船进行施工,施工成本较高。

7、施工现场为岛屿,人、材、机等对外交通运输不便;而岛内仅有宽约2m的人行坡道,所有经过交通船运抵本岛的材料,大部分还须人工搬运至各施工点,施工及管理成本较高。

1.5.2应对措施1、选调公司有过类似工程经验的项目管理班子,科学组织,根据工程分散、工期紧的特点,各区域采取平行作业,适当考虑穿插施工,做到尽量多开工作面,保证满足进度要求。

2、制定水上、水下作业专项方案,水下结构赶潮施工,采取适当的管理措施和技术措施,保证赶潮施工结构的施工质量。

加强作业人员的思想教育,做好船只和人员的安全管理工作。

3、加强水文、气象预报的收集,及时将收集的预报通知到各施工班组,根据气象预报及时调整工作内容,充分利用好有利天气,提高施工效率。

4、充分考虑台风等恶劣天气的影响,做好应急预案,确保工程如期、安全的完成。

5、做好环保宣传工作,建立严格的环保制度,在施工过程中严格控制泥浆、建筑垃圾清运,严格控制噪音、粉尘污染,严禁在设置的吸烟区以外区域吸烟,严惩违章责任人。

6、制定专门的措施,对已有建、构筑物及管线做好保护。

7、搞好水上交通和陆上交通协调。

水路方面尽早办理有关水上作业手续,选择手续完备、环保型的作业船舶,作业合理布点,分散分区施工,加强施工协调,减少对航道影响。

陆路方面,尽量辟筑出场内施工便道,合理组织交通运输。

2.施工总体布置2.1总体布置原则以既满足工程施工需要,又符合创建文明建设工地为前提,充分利用现有交通和当地施工资源,综合考虑工程规模、施工方案、工期、造价等因素,按照招标文件要求和《水利水电工程施工组织设计规范》(SL303-2004)标准以及上海市文明工地的要求安排各项布置。

具体布置原则为:(1)在满足施工的条件下,尽量节约施工用地,不占用或少占用土地,合理布置生产生活用房。

(2)在保证场内交通运输通畅和满足设备、材料对施工道路要求的前提下,最大限度地减少场内运输,特别是减少二次搬运。

2.2施工现场平面布置施工现场平面布置:1、施工临时码头:在防波堤工程起终点处,各设置施工临时码头1座,便于施工材料水运至大金山岛。

详见《施工临时码头断面图》。

2、办公及生活设施:办公及生活区布置于金山新城区,占地1000m2,岛上主要布置临时性休息设施,占地200m2。

3、临时生产设施:岛上和金山新城区各布置1000m2。

岛上临时生产设施布置于施工临时码头处各500m2。

施工现场平面布置详见《施工总平面布置图》。

2.3水电布置5.3.1用水布置1、办公及生活用水金山新城办公及生活区:生产、生活、消防用水接自附近自来水管网,用φ75PVC管分别引至厨房、浴室、厕所、各盥洗点、消防栓及施工现场附近。

岛上临时性休息设施用水通过交通船运输,用10m3塑料储水罐存储。

2、施工用水在1#、2#临时生产设施处,各新建10m3砖砌储水池1座,用水泵抽取江水,经储水池沉淀过滤后用于生产施工。

岛上环保要求较高,生产、生活用水经处理后达标排放。

2.3.2用电布置1、办公及生活用电:金山新城办公及生活区用电:与当地供电部门联系,就近从附近变压器经配电房接驳至办公及生活区。

岛上临时性休息设施用电,主要为照明用电,可与业主协商,从岛上现有的太阳能供电系统接驳。

2、施工用电:因钻孔灌注桩机械自带柴油发电机,因此施工用电主要为搅拌机、振动棒等用电,用电量不大,配置四台30KW发电机即可。

2.4砼拌合系统布置施工全部采用自拌砼。

砼生产系统布置如下:基地一:大金山的北端防波堤起点(栈桥终点附近),由2台m3搅拌机、60m2黄沙和碎石堆料场、1台0.5m3小型装载机组成。

基地二:大金山的南端防波堤的终点附近,,由2台m3搅拌机、60m2黄沙和碎石堆料场、1台0.5m3小型装载机组成。

砼运输:在1#、2#临时生产基地各布置1台HB120输送泵输送砼,格埂等小体积混泥土用1m3翻斗车运输。
