制动管路介绍分析
制动管路介绍
相关产品使用说明
• 中国瑞立集团公司
空气干燥器使用说明
一、工作原理
•当空气流经颗粒干燥筒，
水份被脱掉并滞留在颗 粒干燥筒的上层。
干燥筒
空压机 打开单 向阀 四回路 保护阀
通道 由于温度下降 ，会产生冷凝 水，冷凝水经 过通道到出口 的阀门处。
工作原理（续）
打开单 向阀
再生储 气罐
工作原理（续）
附失效产品图片
附图一：失效总阀内部零件：
附图二：失效感载阀壳体：
四回路保护阀使用说明
一、用途：
四回路保护阀用于多回路气制动系 统中，当其中一条回路失效后，仍能保 证其它回路中有一定的安全制动气压， 四个出气口各自独立，可分别控制前、 后轮、挂车和辅助气路。
三、工作原理：
•每个回路有开启压
•到手阀的停
前制动分室
本品为鼓膜式，能将气压力转
换为机械力，推动制动器，使汽 车前桥产生制动。
活塞式弹簧制动气室
兼有充气和放气两个制动室，通过充
放气产生作用力。充气室为鼓膜结构， 用于行车制动。放气室为活塞式，通过 释放储能弹簧而获得机械式制动力。
挂车 接头
带节流挂车阀
用于控制挂车或半挂车的制动、装 于牵引车上适用于挂车是双管路制动 系统，牵引车主制动是双回路系统， 停车或紧急制动是断气式制动。具有 当挂车制动系统控制管路连接断裂或 漏气会自动引起挂车制动功能。
输出至挂车 充气气路
停车或应急制 动控制气路
制动控 制气路
单向阀的作用
保证手制动阀回路气压不 会降低，从而使车辆在行驶 过程中不会因储气筒压力降 低而出现抱死。
手制动阀的作用
用于控制汽车后桥上
轨道车辆制动系统管路布置优化探讨
轨道车辆制动系统管路布置优化探讨摘要：制动系统是保证城市轨道车辆安全运行的最重要的系统，其制动系统管路布置比较复杂，因此怎样将制动系统管路原理图在车辆上较好实现工程化，适当的优化管路布置，提高设计效率，这一方面很值得我们研究。
本文主要以动车组制动系统管路为研究对象，对其进行分析讨论。
关键词：轨道车辆；动车组；制动管路；弯曲半径中图分类号：p1351 引言当前我国城市轨道交通正处于飞速发展的大好时机，地铁、轻轨、动车和磁悬浮等各种城市轨道交通纷纷在全国各大城市出现。
制动系统是保证城市轨道车辆安全运行的最重要的系统，同时它也是一个非常复杂的系统。
列车为了能施加制动或者缓解制动，需要在列车上安装由一整套零部件组成的一个完整的制动装置（即为制动系统）。
之所以说它“非常复杂”，是因为它与列车各个系统（牵引系统、信号系统等）都有紧密联系，列车上各个系统如若出现故障以危及乘客安全，列车上制动系统将施加制动，以确保列车和乘客安全。
加之现代列车制动控制方式复杂，再生制动、电阻制动及空气制动混合控制，优先使用再生制动，不足制动力由空气制动补充。
因此对于车辆来说，最重要的组成部分之一就是制动系统。
制动的施加和缓解自然离不开制动管路，制动管路设计质量将直接影响制动系统的功能要求。
制动管路是由管子、接头和阀体等器件按照一定的顺序联接组装而成。
目前我司项目制动系统的管路布置均采用三维工程化设计，所有制动设备、管路、管卡和支架等部件均在ug三维设计软件中进行设计装配。
这种三维建模的设计方式，使得设计工作更简便，设计效果更为直观，设计差错率大为减少。
2 一般原则2.1 可维护性原则制动系统中有不少塞门、压力调整装置及指示仪表需日常操作及监视，管道的联结及阀类部件也需要定期检查泄漏及维修，这些均须在管路及设备布置时认真考虑可接近、易操作、维护方便省时。
通常为便于操作和维护，管路之间的联接件应避免布置在底架设备上方。
2.2 协调性原则制动系统管路设计需与列车其他系统协调统一，制动系统管路设备的布置必须兼顾车体接口、转向架设备布置、布线方案等其他系统，在总体布置许可条件下择优布置。
汽车制动管路部分失效的制动效能分析
汽车制动管路部分失效的制动效能分析摘要：文章依据汽车制动鼓失效的情况分析了制动鼓失效的主要原理，然后从制动鼓的设计以及生产工艺这两方面提出了可行性的解决措施。
关键词：铸铁；制动鼓；开裂1、前言汽车制动鼓是汽车中重要的组成部分，也是汽车日常检修中首要的检查部分。
铸件失效主要有两方面的原因，一是因为铸件的材料成分和自身强度；二是在一定情况下材料组织的改变而引起的力学性能的变化。
2、制动鼓的失效分析2.1、龟裂的分析制动鼓工作时，主要受两种力的影响。
一是体坛的正常压力。
另一个是蹄油不从配合板产生的快速旋转和扫掠力。
排除法向压力后，制动鼓与蹄片离合器片之间的冲击力将不客观存在。
制动鼓与半离合器片之间的相互摩擦会形成大量热量，导致紧急制动鼓在摄氏度内急剧上升，而半离合器片与制动效果鼓之间的强烈摩擦大多是直接的。
接触面上非强摩擦产生的热量导致结构相变，产生相变剪应力，从而大大降低接触面的热阻和物理疲劳。
另外，加热没有均匀地混合，高温部分发生了相变，而低温部分发生了显着变化，并且一些部分没有受到热量的很大影响。
相变将引起剪切应力，而加热不均匀将导致剪切应力。
许多塌陷剪切应力的客观存在使整体机械性能无法均匀混合。
在非常频繁的紧急制动负载下，经常会出现裂纹和裂纹。
根据裂纹分布分析，小裂纹是由扫掠力引起的。
横向位移力可以作用在制动表面上，刺穿基体，在基体金属上产生内部剪切应力，并大大降低材料的热疲劳强度，从而导致连续2次或没有连续裂纹。
裂纹不平行于紧急制动鼓的纵轴，然后裂纹扩展。
裂纹相互交叉连接，并逐渐形成栅格形状，通常称为裂纹。
同时，灰铸铁制动效果鼓的相变在工作的当前状态下发生。
内部结构发生相变的主要原因是整个温度的明显变化。
当制动效果鼓轮工作时，不会产生的最高总体温度可能会超过850℃-900℃，总温度足以引起辅助组织的相变。
2.2、关于制动鼓开裂的问题制动鼓破裂问题应从方面进行分析。
首先，在紧急制动下，由于材料的强度增加，力被破坏；其次，在发生裂纹之后，在这种情况下，制动鼓的热应力与相变剪切应力之间的相互作用过程，导致由前导机构的相变引起的后部强度降低，并且裂缝继续在裂缝下蔓延。
CRH1型动车组制动管路系统主要部件概述
CRH1型动车组制动管路系统主要部件概述一、CRHl型动车组制动模块部件介绍CRHl型动车组制动设备装配模块化，大部分压缩空气部件安装在制动控制面板前部(见图9－9)。
二、CRHl型动车组制动控制面板CRHl型动车组制动控制板有四种不同类型，取决于所装用转向架类型。
(1)05A1A，Mc车制动控制板。
(2)0581A，Tp车制动控制板。
(3)05C1A，M车制动控制板。
(4)05D1A，Tb车制动控制板。
三、CRHl型动车组供风系统部件介绍供风系统由3台主压缩机(每个拖车1台)，2台辅助压缩机(Tpl、Tp2各l台)，总风缸(拖车3个、动车1个)，辅助风缸(Tpl、Tp2各1个)，空气弹簧风缸(每辆车4个)，一条贯穿全车的总风缸管及若干支系风管构成。
四、CRHl型动车组供风系统设备控制1.TCMS系统对总风缸压力进行即时监控：当总风压力低于850kPa时主压缩机启动1台；低于800kPa时启动2台；低于700kPa时启动3台，并向司机发出报警；低于600kPa 时，引发紧急制动；辅助风缸则主要是在总风压力不足时，为升弓控制管路提供风源。
五、CRHl型动车组制动控制板及控制功能1.制动面板的功能，主要是把接受到的制动参考电信号转化成为空气信号，并把空气信号放大，传送给常用制动机械机构，施加摩擦制动。
2.通过制动控制面板可以实现1～7级的常用制动和紧急全摩擦制动。
3.制动控制板设备及控制功能。
(1)A1一调压阀，未激活时将整个压力传输到紧急制动阀(E)上。
激活时中断到(E)的供风和A2联合工作，根据车上要求的制动力设定相应压力。
(2)A2一调压阀，未激活时不缓解任何压力。
激活时缓解来自紧急阀(E)的任何压力和A1联合工作，根据车上要求的制动力设定相应压力。
(3)c伐至制动卡钳的压力输出(通过防滑线路)。
(4)D－KR6中继阀，作为继动器工作。
采用来自(A)的供风压力，并以更大容量将输入上的预控压力传送至输出(c)。
制动管路布置技术规范
制动管路布置规范1.范围本标准规定了制动管路布置规范。
本标准适用于商用车气制动系统开发。
2.规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 34020.2-2017双层卷焊钢管第2部分：汽车管路系统用管GB/T 3639精密管GB/T 18033无缝铜水管和铜气管GB 16879制动软管的结构、性能要求及试验方法QC/T 80道路车辆-气制动系统尼龙（聚酰胺）管3.术语和定义3.1 供能管路连接空压机和干燥器之间的制动管路；通常包括：高温软管、钢管或铜管、管接头及紧固部件。
3.2 制动软管连接干燥器、储气筒、各制动阀（制动总泵、继动阀、差动继动阀、快放阀、ABS电磁阀）之间的管路；通常包括：尼龙管、橡胶制动软管、管接头及紧固部件。
连接气室的制动软管需3C认证。
4.布置要求4.1 零部件布置的优先原则制动管路布置，优先考虑空压机、干燥器、储气筒及各制动阀的位置。
各零部件布置要方便后续管路布置。
管路走向平顺，不能打折、不能和周边件干涉。
在进行制动管路布置时，由于受到诸多因素的影响，因此要充分考虑各系统、各部件的关系。
各零部件模块化布置，方便车型拓展，各零部件布置后需检修方便。
4.1.1 空压机、干燥器布置要求a）空压机一般布置于车辆后部，安装位置要求通风良好（或安装在散热风扇附近）、远离热源（距离热源小于70mm需加装隔热板），并能防止雨水喷溅在机器上，加油、放油方便；有利于观察油镜和压力表。
b）干燥器布置于空压机附近，位置方便钢管连接空压机。
干燥器上方至少应有35mm以上空间，以便更换干燥罐。
干燥器下方不布置零部件，以免干燥器卸荷时排出油水污染零部件。
4.1.2 储气筒布置要求a）储气筒布置要求方便接管路，接头安装拆卸方便。
b）储气筒布置在车辆底部时，最低点应高于该位置最底部骨架，避免车辆运行中磕碰。
浅谈高速动车组制动管路检修工艺
浅谈高速动车组制动管路检修工艺发表时间：2020-01-16T10:30:03.297Z 来源：《知识-力量》2019年12月59期作者：魏成龙[导读] 制动管路是高速动车组空气制动及供风系统中重要组成部分,高速动车组从新造出厂开始,按照其运营里程和运行时间划分为三级修,四级修及五级修,其中五级修作为动车组检修的最高级修程，对消除动车组各种隐患故障，保障动车组运行安全具有十分重大的意义，本文结合动车组五级检修，浅谈一下制动管路的检修工艺。
（中车青岛四方机车车辆股份有限公司，山东青岛 266111）摘要：制动管路是高速动车组空气制动及供风系统中重要组成部分,高速动车组从新造出厂开始,按照其运营里程和运行时间划分为三级修,四级修及五级修,其中五级修作为动车组检修的最高级修程，对消除动车组各种隐患故障，保障动车组运行安全具有十分重大的意义，本文结合动车组五级检修，浅谈一下制动管路的检修工艺。
关键词：动车组检修；制动管路；五级修动车组五级检修是指从新造或上次五级检修起，每运行240±10万公里（距上次三级检修应不超过60+2万公里或1.5年）或6年（先到为准）进行的一次检修。
制动管路检修主要包括以下几个方面：制动管路外观状态检查，紧固状态检查，制动管路清洗，制动管路保压。
1制动管路外观状态检查现有动车组制动管路按材质主要划分4类：橡胶软管、厚壁不锈钢管路、薄壁不锈钢管路、碳钢管路、尼龙软管。
1.1橡胶软管：随着动车组最近几年的运营经验，软管的检修标准也在不断的进行优化，刚开始四级修寿命按照6年计算，五级修全部更换执行；修订后统一按照6年进行寿命管理；目前是寿命按照8年管理，不足三年时报废；主要损伤部位为软管接头的密封面受损，泄漏试验不通过导致报废。
1.2厚壁不锈钢管路：厚壁不锈钢管路为螺纹密封，其管端采用滚丝工艺，外表无油漆，有严重划痕的管路，用锉刀去除毛刺，并重新找油，锉除厚度不得大于管路壁厚的10%，超差的报废处理。
制动管路图
1、车轮制动器；2、制动主缸；3、双活塞安全缸；4、辅助缸5、加力气室；6、控制阀；7、真空阀；8、单向阀；9、进气管液压管路和阀一。
液压管路由钢管和软管组成。
用来在主缸和每个车轮制动器之间传送有压力的制动液。
汽车上绝大部分制动管路用钢管，除了必须用软管的地方。
底盘和前轮之间与底盘和后轮之间，柔性管是必须的。
用在制动系统内的液压管路是涂有防锈涂层的双壁焊接钢管。
双壁的意思是管子由两根组成，一根在另一根的里面。
钢管的接缝是焊接的。
二。
阀。
有计量阀，比例阀，载荷传感比例阀，组合阀。
1。
计量阀，使的后鼓式制动器制动开始，前盘式制动器才工作。
位于通向制动器的管路里中。
由液压控制，是常闭的。
踩下制动板后，制动液先流到后制动器，当液压力足够开启计量阀时，使液压力传到前盘式制动器。
2。
比例阀，是前盘后鼓式车重要的零件，它装在到后鼓式制动器去的液压管路中。
作用是维持前后制动器管路压力之间的正常比例。
因此，提供平衡的车辆制动系统。
前轮需要高压力时，比例阀减少后鼓式制动器的压力。
强力制动时可以防止后轮抱死。
3。
组合阀，就是把上面的几中阀集中在一起液压感载比例阀及其感载控制机构1．螺塞2.阀门3.阀体4.活塞5.杠杆6.感载拉力弹簧7.摇臂8.后悬架横向稳定杆制动主缸制动主缸安装在发动机室的隔板上，是一个有驾驶员通过踏板操作的液压泵。
当踏板被踩下，主缸迫使有压力的制动液通过液压管路到四个车轮的每个制动器。
主缸的作用是将驾驶员踩在制动踏板上的压力传递到四个车轮的制动器以使汽车停车。
力的转变是机械力变为液压力在转变成机械力。
主缸利用的液体不可压缩原理和液压原理。
（关于这两个原理要是不懂的话发贴告诉我，我在补发上去。
）主缸的构造，主要是有储液罐和主缸体两部分。
储液罐是提供给主缸工作的制动液。
现今所有的储液罐都是分体设计的，即两个独立的活塞有两个独立的储液区域。
分体设计分别为前轮和后轮，或一个前轮和一个后轮的液压系统供液。
一防一个液压失效后影响另一个液压系统。
轨道交通车辆制动管路组装工艺
轨道交通车辆制动管路组装工艺随着城市的发展和城市人口的增加，轨道交通车辆作为城市公共交通工具之一，已经成为人们出行的首选。
轨道交通车辆制动管路主要用于列车在运行中对空气、压力气体等介质的减压、增压和冷却，也可用于机车车辆在运行过程中对机车车辆的制动、缓解以及故障处理。
制动管路作为轨道交通车辆的关键零部件，其质量直接影响到车辆的制动性能、安全性和舒适性，因此，对制动管路的组装工艺要求非常严格。
本文结合实际生产经验，对制动管路组装工艺进行了探讨，针对常见的组装问题提出了相应的改进措施，以期为同类车型提供借鉴。
关键词：近年来，随着国家对城市轨道交通车辆的投入，我国城市轨道交通车辆的装备水平得到了极大提升，车辆的使用效率和质量也得到了有效提高。
制动管路作为车辆系统中重要的组成部分，在车辆运行中发挥着至关重要的作用。
目前轨道交通车辆在制造过程中，制动管路组装工艺往往采用手工作业方式，无法保证制动管路的连接质量，本文通过对制动管路组装工艺进行研究，提高了制动管路组装的精度，保证了制动系统运行过程中的安全可靠性。
一、城市轨道车辆制动管路系统的组成结构城市轨道车辆的制动管路系统是列车的重要组成部分，其结构和性能直接关系到列车的安全性、可靠性和舒适性。
制动管路主要作用是将制动缸内压缩或膨胀后的气体输送到列车各部位，以满足车辆正常制动和缓解列车紧急制动时对气体压力、流量和压力变化的要求，并且具有防止气体泄漏和防止列车制动时发生火灾的作用。
城市轨道车辆制动管路系统主要包括：紧急制动管路、风源管路和辅助电路控制系统。
在空气制动系统中，空气被压缩，当压力低于某一数值时，就会产生压力降，这就是我们常说的制动。
而在紧急制动状态下，为了防止车辆受力时发生车轮抱死现象，空气需要被排出。
在正常运行状态下，车辆每一位乘员都可以通过安装在车体内的紧急制动阀和空气滤清器来完成紧急制动。
而辅助电路控制系统主要是为了确保列车运行安全。
城市轨道车辆制动管路系统主要由管路、阀门、闸瓦、安全阀、单向阀等组成，其结构设计主要考虑以下因素：（1）通过空气压力和温度来调节列车的制动距离。
25T型客车制动装置新技术及管系故障分析及应急处理
25T型客车制动装置新技术及管系故障分析及应急处理我公司新近配属的25T型客车，是我国铁路为提速而投入使用的新型客车，该客车设有工程师车、KAX行车监控系统、塞拉门、集便器及整体制动单元等，使车辆结构更趋向系列化、模块化、信息化，车辆的零部件具有良好的通用性、互换性并具有足够的强度和刚度，使检修的工作减至最低的程度。
但同时也对车辆部门在列车检修及运上提出了新的课题。
为更好地对25T型车进行检修和保证列车安全运用，根据对我公司配属25T型车前期运用过程发生的问题的调查及检查维修经验的总结，笔者对25T型车制动管系运用中故障的查找及途中应急处理，总结出一些方法和措施供大家进行参考。
第一章25T型车制动装置新技术简介25T型铁路客车制动系统采用的新技术主要有104型集成式电空制动机、QD-K型气路控制箱、KAX-1客车行车安全监测诊断系统和TFX1k型电子防滑器等，现分述如下。
第一节25T型铁路客车制动系统概述25T型铁路客车制动系统主要由集成化电空制动机、电子防滑系统、制动/缓解显示器、气路控制箱、空气管路及各种风缸等组成。
电空制动系统为双管制供风系统，一为制动管，另一为总风管，制动主管与总风主管的直径均为1″。
在正常运用中空气弹簧、气动冲水便器、污物箱等设备用风由总风管供给，此时必须关闭副风缸及制动管向总风缸1、总风缸2供风管路上的截断塞门，以保证制动系统正常工作。
当总风管未接通时时，须打开副风缸向总风缸1、总风缸2供风管路上的截断塞门。
当总风管未接通且车辆为关门车时，须打开制动管向总风缸1、总风缸2供风管路上的截断塞门。
上述供风转换的操作都集中在的QD-K型气路控制箱上，这样整个空气制动系统更大程度的集成化，减少了维修量、提高了可靠性，并且方便了日常运用。
在车辆两侧设有制动/缓解显示器，它可以将车辆制动机所处的工作状态清楚地显示给站检及列检人员。
车辆缓解时显示绿色，并显示“缓解”字样，制动时显示红色，并有“制动”字样。
汽车制动系统布置指南
汽车制动系统布置指南
1. 制动系统总体布置
- 制动蹄总成应安装在车轮附近,以确保最佳制动效果。
- 制动液储液罐应布置在易于检查和加注的位置。
- 真空助力器和制动力传感器应靠近制动踏板,以缩短传动距离。
2. 制动管路布置
- 制动管路应尽可能采用直线布置,减少不必要的弯曲和扭转。
- 制动管路应远离高温部件,避免受热影响制动液性能。
- 制动管路应固定牢靠,防止振动和磨损。
3. 制动总泵和真空助力器布置
- 制动总泵应安装在发动机舱内,靠近真空助力器。
- 真空助力器应靠近制动踏板,减小连接管路长度。
- 真空管路应远离热源,防止真空度下降。
4. 驻车制动系统布置
- 驻车制动拉索或钢丝绳应布置在车身下方,避免与其他部件干涉。
- 驻车制动操作手柄应布置在驾驶员易于操作的位置。
5. 安全和维护考虑
- 制动系统的各个部件应便于检查和维护。
- 制动液储液罐应有足够的容量,并设有液位指示。
- 制动管路应采用耐腐蚀和耐高温的材料。
以上是汽车制动系统布置的一般指南,具体布置还需结合车型和空间限制进行优化设计。
客车常规制动管路
单管制动管路
由一根管道组成，结构简单，成本较低。
双管制动管路
由两根管道组成，可以提供更加可靠的制动效果，但成本较高。
03
CATALOGUE
客车常规制动管路的安装与维护
客车常规制动管路的安装
安装前准备
01
检查制动管路材料是否符合标准，核对管路规格和数量，确保
Байду номын сангаас
管路清洁无杂质。
安装步骤
02
按照设计图纸和规范，依次安装制动管路的各个部件，确保连
客车常规制动管路问题解决方案
定期检查与保养
对制动管路进行定期检查，及时发现 并修复漏气、阻塞等问题，确保制动 系统正常工作。
优化管路布置
对制动管路进行合理布置，减少不必 要的弯曲和接头，提高制动液流动的 顺畅性。
选用优质密封圈和接头
采用耐高温、耐腐蚀、密封性能好的 密封圈和接头，延长制动管路的使用 寿命。
由金属材料制成，如钢管、铜管等， 具有较高的机械强度和耐腐蚀性，但 重量较大。
非金属制动管路
由塑料、橡胶等非金属材料制成，具 有较轻的重量、良好的耐腐蚀性和绝 缘性，但机械强度较低。
按功能分类
气压制动管路
用于传输气压，实现气压制动和气压悬挂等功能。
液压制动管路
用于传输液压油，实现液压制动等功能。
按结构分类
客车常规制动管路的作用
传输制动液
制动管路能够将制动液从制动主 缸传输到各个制动轮缸，确保制 动液能够有效地传递制动力。
实现制动系统制动
制动管路是制动系统的重要组成 部分，通过制动管路，驾驶员能 够通过踩下制动踏板来控制车辆 的制动。
客车常规制动管路的组成
主缸
主缸是制动管路的起点，它接 收来自驾驶员的制动信号，并
制动管路介绍范文
制动管路介绍范文
制动管路是汽车的重要系统，它起着安全制动的作用。
在汽车上，它
用来转移制动液以及汽车的压力和制动蒸汽。
通常情况下，在任何汽车中，制动管路都采用金属管或橡胶管。
金属制动管路一般由钢材制成，具有良好的耐腐蚀性和抗冲击性。
管
壁厚度可根据汽车的负荷和制动要求来指定。
使用金属制动管路时，需要
注意接头处的防锈误差，以确保液体能够顺利地转移。
橡胶制动管路由EPDM橡胶配以金属裹层而成。
它具有良好的耐腐蚀
性和耐磨性，能够稳定地传输制动液。
橡胶制动管路比金属制动管路软，
能够有效地缓冲发动机振动，从而提高汽车的可靠性。
制动管路一般包括制动泵、转向器、制动马达和换向马达等多个部件。
它们可以结合在一起形成引擎制动系统，利用液压力将汽车的制动力转换
为液体制动力。
由于它们可以提供比传统制动力更强的制动力，因此在深
切拐弯或恶劣路况下，可以有效地改善汽车的操纵性。
此外，制动管路还能够提高汽车的控制性能和安全性能。
当紧急制动时，可以迅速将液体压力传递至车轮，从而减少汽车的滑动及可能导致的
事故发生。
简述汽车底盘制动管路的检查内容
汽车底盘制动管路的检查1. 简介汽车底盘制动管路是汽车制动系统中的重要组成部分，负责传递制动液压力到各个轮胎的制动器，实现车辆的制动功能。
检查汽车底盘制动管路的状态和性能可以确保制动系统的正常工作，提高行驶安全性。
2. 检查步骤2.1 外观检查首先需要进行外观检查，包括以下几个方面： - 检查制动管路是否有明显的破损、腐蚀或漏油现象。
- 检查管路连接处是否有松脱或变形。
- 检查管路支架是否完好，固定是否牢固。
2.2 渗漏检查接下来进行渗漏检查，主要是检查制动管路是否存在液压油渗漏现象： - 使用纸巾或者专用工具擦拭制动管路连接处和弯头等部位。
- 观察纸巾上是否有明显的液体渗出迹象。
2.3 弯曲与损伤检查对于长时间使用的汽车，底盘制动管路可能会出现弯曲和损伤，需要进行检查： - 仔细观察制动管路是否有明显的弯曲或变形。
- 检查制动管路表面是否有明显的磨损、划痕或者腐蚀。
2.4 管路连接紧固检查确保制动管路连接处紧固可靠，不会出现松脱现象： - 检查制动管路连接螺纹是否松动，如有松动应及时加以紧固。
- 检查连接处是否有明显的液压油渗漏。
2.5 制动软管检查制动软管是连接刹车总泵和轮胎制动器之间的重要部件，需要进行检查： - 检查制动软管外表面是否有裂纹、鼓包或其他损伤。
- 检查软管是否变硬、变形或老化。
2.6 制动液位检查最后需要检查制动液位，确保足够的液压力供给到每个轮胎的制动器： - 打开汽车发动机盖，找到刹车主缸。
- 检查刹车主缸内的液位是否在最低和最高标记之间。
- 如果液位过低，应及时添加适量的制动液。
3. 检查周期汽车底盘制动管路的检查应定期进行，以确保制动系统的正常工作。
一般建议每隔6个月或者每行驶5000公里进行一次检查。
对于特殊情况下使用的汽车，如经常在恶劣路况下行驶或者经历过严重事故，检查周期可以缩短。
4. 注意事项在进行汽车底盘制动管路的检查时，需要注意以下几点： - 检查前应先停车，并将手刹拉紧。
汽车管路的分类
一、管路按汽车行业标准可分为如下系统：制动系统（35系列）：液压制动硬管、液压制动软管、气压制动硬管、气压制动软管、真空管传动系统（16系列）：离合硬管、离合软管转向系统（34系列）：高压油管、吸油管、回油管燃油系统（114系列）：供回油管、碳罐油管冷却系统（133系列）：冷却水管、出气管进气系统（119系列）：空压机进气管、中冷器管二、管路质量特性定义及分类质量特性由产品的规格、性能和结构所决定，并影响产品的适用性，是设计传递给工艺、制造和检验的技术要求和信息。
它包含有尺寸、公差与配合、功能、寿命、互换性、环境污染、人身安全及执行政府有关法规和标准的情况。
根据影响产品使用性能和对人身安全、环境污染的重要程度将质量特性分为关键特性、重要特性和一般特性。
如发生故障，会发生人身事故、丧失产品的主要功能、严重影响产品使用性能和降低产品寿命、对环境产生违反法规的污染，以及必然会引起使用者申诉的特性。
关键特性用【A】表示。
具有关键特性的零部件叫关键件，我厂生产的制动管路系列、转向管路系列、燃油管路系列、真空管系列产品均为关键件。
如发生故障，会影响产品使用性能和寿命，使用者可能提出申诉的特性。
重要特性用【B】表示。
不具有关键特性但具有重要特性的零部件称为重要件。
我厂生产的离合管路、中冷器管路产品为重要件。
如发生故障，对产品的使用性能及寿命影响不大、不致引起使用者申诉的特性。
一般特性用【C】表示，通常不标注。
既不具有重要特性、也不具有关键特性的零部件称为一般件。
三、安全件的定义：因零部件发生损坏或出现故障，可能导致人员伤亡，危害人身安全，或可能导致重大事故，造成重大经济损失等，以及国家强制性标准或技术法规等文件明确规定的涉及安全的零部件。
安全件用表示。
我厂生产的关键件均属于安全件。
产品责任原则有：本厂安全性产品一旦造成顾客利益重大损失，本厂将承担被告责任，有关部门的责任人将承担主要责任。
安全性产品的制造过程应体现当今的技术状态，对于安全性产品的每一道工序都要严格把关，做好记录确保产品质量。
轻型商用车盘式制动器及其制动管路相关设计
摘要国内商用车市场迅速发展，而商用车是商用车发展的方向。
然而随着商用车保有量的增加，带来的安全问题也越来越引起人们的注意，而制动器则是商用车主动安全的重要系统之一。
因此，如何开发出高性能的制动器，为安全行驶提供保障是我们要解决的主要问题。
另外，随着商用车市场竞争的加剧，如何缩短产品开发周期、提高设计效率，降低成本等，提高产品的市场竞争力，已经成为企业成功的关键。
本说明书主要介绍了商用车制动器的设计。
首先介绍了商用车制动器的发展、结构、分类，并通过对鼓式制动器和盘式制动器的结构及优缺点进行分析。
最终确定方案采用液压双回路前盘后盘式制动器。
除此之外，它还介绍了前后制动器、制动主缸的设计计算，主要部件的参数选择及制动管路布置形式等的设计过程。
关键字：制动；鼓式制动器；盘式制动器；液压AbstractThe rapid development of the domestic vehicle market, saloon car is an important tendency of vehicle. However, with increasing of vehicle, security issues are arising from increasingly attracting attention, the braking system is one of important system of active safety. Therefore, how to design a high-performance braking system, to provide protection for safe driving is the main problem we must solve. In addition, with increasing competition of vehicle market, how to shorten the product development cycle, to improve design efficiency and to lower costs, to improve the market competitiveness of products, and has become a key to success of enterprises.This paper mainly introduces the design of braking system of the type of car. Fist of all, braking system’s development, structure and category are shown, and according to the structures, virtues and weakness of drum brake and disc brake, analysis is done. At last, the plan adopting hydroid two-back way brake with front disc and rear drum. Besides, this paper also introduces the designing process of front brake and rear brake, braking cylinder, parameter’s choice of main components braking and channel settings.Key words: braking; brake drum; brake disc; hydroid pressure目录第1章绪论 (1)1.1 制动器设计的意义 (1)1.2 制动器研究现状 (1)1.3 本次制动器应达到的目标 (2)1.4 本次制动器设计要求 (2)第2章制动器方案论证分析与选择 (3)2.1 制动器形式方案分析 (3)2.1.1 鼓式制动器 (3)2.1.2 盘式制动器 (5)2.2 制动驱动机构的结构形式选择 (6)2.2.1 简单制动系 (6)2.2.2 动力制动系 (7)2.2.3 伺服制动系 (8)2.3 液压分路系统的形式的选择 (8)2.3.1 II型回路 (8)2.3.2 X型回路 (9)2.3.3 其他类型回路 (9)2.4 液压制动主缸的设计方案 (9)第3章制动器设计计算 (11)3.1 制动器主要参数数值 (11)3.1.1 相关主要技术参数 (11)3.1.2 同步附着系数的分析 (11)3.2 制动器有关计算 (12)3.2.1 确定前后轴制动力矩分配系数β (12)3.2.2制动器制动力矩的确定 (12)3.2.3 后轮制动器的结构参数与摩擦系数的选取 (12)3.2.4 前轮盘式制动器主要参数确定 (13)3.3 制动器制动因数计算 (15)3.3.1 前轮盘式制动效能因数 (15)3.3.2 后轮鼓式制动器效能因数 (15)3.4 制动器主要零部件的结构设计 (16)第4章液压制动驱动机构的设计计算 (19)4.1 后轮制动轮缸直径与工作容积的设计计算 (19)4.2前轮盘式制动器液压驱动机构计算 (20)4.3 制动主缸与工作容积设计计算 (21)4.4 制动踏板力与踏板行程 (21)4.4.1 制动踏板力F (21)p4.4.2 制动踏板工作行程 (22)第5章制动性能分析 (23)5.1 制动性能评价指标 (23)5.2 制动效能 (23)5.3 制动效能的恒定性 (23)5.4 制动时商用车的方向稳定性 (23)5.5制动器制动力分配曲线分析 (24)5.6 制动减速度j (25)5.7 制动距离S (25)5.8摩擦衬片（衬块）的磨损特性计算 (26)5.9驻车制动计算 (27)第6章总论 (29)参考文献 (30)致谢 (31)附录1 (32)附录2 (40)第1章绪论1.1制动器设计的意义商用车是现代交通工具中用得最多，最普遍，也是最方便的交通运输工具。
制动管路介绍范文
制动管路介绍范文制动管路是指汽车制动系统中的管路，它通过提供液体压力传递给制动器，从而起到制动汽车的作用。
制动管路的设计和制作对整个制动系统的安全性和性能起着重要的影响，下面对制动管路进行详细介绍。
一、制动管路的组成制动管路主要由制动主缸、配气器、制动胆、制动钳、弹簧、液压缸以及管道组成。
1.制动主缸制动主缸是制动管路中的核心部件，它接收由车主踩踏刹车踏板所产生的力，并将其转化为液压信号传递给制动系统的其他部件。
制动主缸通常由两个独立的气腔组成，每个气腔连接到一个制动回路。
当一个气腔的液压力减小时，另一个气腔的液压力会增加，这样就可以保证在一个制动回路出现故障时，另一个制动回路仍然可以正常工作。
2.配气器配气器是制动管路中的一个分支器，它将压力传递到制动胆和制动钳，使其能够正常工作。
配气器通常采用阀门或活塞机构，通过控制气体流动来控制制动胆和制动钳的工作。
3.制动胆制动胆是制动管路中的一个重要组成部分，它接收从制动主缸传递过来的液压信号，并将其转化为推动制动盘或制动鼓的力。
制动胆通常包括一个活塞和一个活塞杆，当液压力作用于活塞上时，活塞会向外推动，从而使制动盘或制动鼓停止转动。
4.制动钳制动钳是一种用于夹住制动盘的装置，它在制动管路中的作用是接收并转化制动胆传递过来的液压信号。
制动钳通常包括一个或多个活塞和刹车片，当液压力作用于活塞上时，活塞会向前推动，使刹车片与制动盘接触，从而实现制动。
5.弹簧弹簧在制动管路中起到固定和保护其他组件的作用。
它们通常用于固定制动器和制动钳，并起到防止其移动或振动的作用。
6.液压缸液压缸是制动管路中的一个重要组成部分，它接收制动主缸传递过来的液压信号，并将其转化为力来推动制动器。
液压缸通常包括一个或多个活塞和活塞杆，当液压力作用于活塞上时，活塞会向前推动，从而推动制动器。
7.管道管道是制动管路中流动液体的通道，它负责将制动主缸产生的液压信号传递到制动器。
管道通常由金属或橡胶材料制成，具有足够的强度和耐压性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注意:

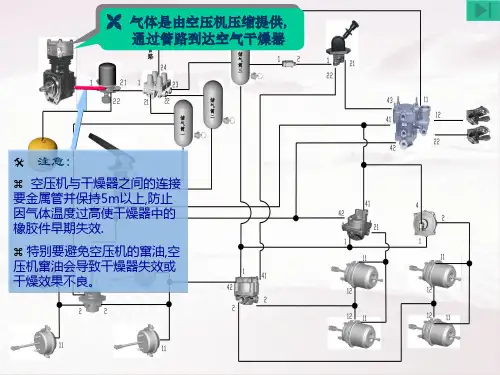

空压机与干燥器之间的连接 要金属管并保持5m以上,防止 因气体温度过高使干燥器中的 橡胶件早期失效. 特别要避免空压机的窜油,空 压机窜油会导致干燥器失效或 干燥效果不良。
干燥筒要定时更换,以免干燥效果不良。 一般以检查离干燥器最远的贮气筒是否
一、用 途：
• 用于行车制动。在双管路制动 系统的制动过程和释放过程中实 现灵敏的随动控制。
隔膜
•当整个系统中的压力升 高到关闭值时, 关闭压通 过斜孔进入橙色室，作 用于弹簧隔膜，
工作原理（续）
•装上一个加温器，
防止活塞被冻住，
从而可以避免工
活塞
作故障发生
进口 阀门
当压力超过弹簧力时，进口打 开，活塞和出口阀压而开启。 由空压机输入的空气通道流出 干燥器,同时再生贮气罐里的 气压反冲干燥剂带走水和杂物 ,从排泄口排出.
前制动分室
本品为鼓膜式，能将气压力转 换为机械力，推动制动器，使汽 车前桥产生制动。
活塞式弹簧制动气室
兼有充气和放气两个制动室，通过充 放气产生作用力。充气室为鼓膜结构， 用于行车制动。放气室为活塞式，通过 释放储能弹簧而获得机械式制动力。
挂车 接头
带节流挂车阀 用于控制挂车或半挂车的制动、装 于牵引车上适用于挂车是双管路制动 系统，牵引车主制动是双回路系统， 停车或紧急制动是断气式制动。具有 当挂车制动系统控制管路连接断裂或 漏气会自动引起挂车制动功能。
五、注意事项：
1、产品接气口处箭头标识，安装时 按箭头方向接气管，切不可错装， 否则会出现漏气现象。
2、阀门漏气多数是由于阀门橡胶表 面有沙粒、铁锈等脏物之故，应拆 下用酒精清洗，严禁用矿物油（如 柴油、汽油等）清洗。
总阀使用说明:
总阀使用说明:
一、用 途：
• 用于行车制动。在双管路制动 系统的制动过程和释放过程中实 现灵敏的随动控制。
•前桥继 动阀：起
到快放的 作用
后桥继动 阀：起到 快放的作
用
•前制动 分室
•后制动 气室
继动阀
缩短了储气筒与制动缸之间管路的 长度，加快了制动速度；解除制动时， 又能起到快放的作用，使压缩空气能 迅速排入大气。
差动式继动阀
除具备前述功能外，还能防止行 车及停车制动系统同时操作时，制 动室重复受力。从而避免机械传递 元件超负荷工作，提升制动元件使 用寿命。
相关产品使用说明
• 中国瑞立集团公司
空气干燥器使用说明
一、工作原理
空压机
通道 由于温度下降 ，会产生冷凝 水，冷凝水经 过通道到出口 的阀门处。
•当空气流经颗粒干燥筒， 水份被脱掉并滞留在颗 粒干燥筒的上层。
干燥筒Biblioteka 打开单 向阀四回路 保护阀
工作原理（续）
打开单 向阀
再生储 气罐
工作原理（续）
•前桥 继动阀
行车制动时
踩下总阀踏板，由总阀21、22 口出气分别到前、后桥到继动阀， 通过前、后制动气室对车轮实行 制动。
通往挂车制 动控制气路
•后桥 继动
阀
•前制动 分室
•后制动 气室
解除行车制动时
放掉总阀踏板，总阀21、22口 停止对继动阀控制口供气，制动 气室的气体通过与其连接的继动 阀排入大气。
停车或应急制 动控制气路
输出至挂车 充气气路
制动控 制气路
单向阀的作用
保证手制动阀回路气压不 会降低，从而使车辆在行驶 过程中不会因储气筒压力降 低而出现抱死。
手制动阀的作用
用于控制汽车后桥上 的弹簧制动气室而实施 紧急制动和驻车制动。
压下手
制动阀手柄
总阀的作用。
用于行车制动。在双管路制 动系统的制动过程和释放过 程中实现灵敏的随动控制
出现积水来及时更换干燥筒。
空气干燥器的功能: 过滤气体中的杂质 吸收气体中的水份 调节制动系统中的压力 （6.8bar~8.1bar可调) 低温环境下可加热防冻 压力过载保护（1.3MPA）
再生储气罐用于反冲 干燥筒内分子筛的水分， 使分子筛再生。
手动放水阀主要是排出储气筒
内凝聚的水、杂质等，从而能降 低储气筒内压缩空气的湿度，提 高气制动系统中各元件的寿命和 性能
23口
•到手阀的停 车制动回路
•辅助制动(排气 阀)及辅助用气 回路(离合器等）
24口
22口
•到总阀11腔 的行车制动 第I回路
21口
1口
•到总阀12腔 的行车制动
第II回路
四、技术参数：
1、工作介质：空气 2、工作压力：0.8Mpa 3、最大工作压力：1.2Mpa 4、工作温度：－40℃＋80℃
品的使用寿命.
附失效产品图片
附图一：失效总阀内部零件：
附图二：失效感载阀壳体：
四回路保护阀使用说明
一、用途：
四回路保护阀用于多回路气制动系统 中，当其中一条回路失效后，仍能保证 其它回路中有一定的安全制动气压，四 个出气口各自独立，可分别控制前、后 轮、挂车和辅助气路。
三、工作原理：
•每个回路有开启压 力，基本上开启顺 序是21口—22口— 24口—23口，这样 就使得在系统气压 达不到要求时，不 能起步，保证车辆 起步行车安全。
从22口出来-到贮气筒-再到总阀 12腔的行车制动第II回路;
从储气筒二出来 的气体还供给前桥
制动用继动阀
从23口出来到贮气筒-倒单向阀 -再到手阀的停车制动回路;
从储气筒三出来 的气体还供给带节
流挂车阀
同时，气体还供 给停车与应急制动
差动式继动阀
从24口出来的辅助制动(排气阀) 及辅助用气回路(离合器等）;
四回路保护阀的作用：
四回路保护阀有保护关闭压力， 即在某一回路失效后，其它回 路气压降到一定压力后就不会 再漏，还能正常进行相关操作。
每个回路有开启压力，基本 上开启顺序是21口—22口— 24口—23口，这样就使得在系 统气压达不到要求时，不能起 步，保证车辆起步行车安全。
从21口出来-到贮气筒-再到总 阀11腔的行车制动第I回路;
2. 干燥器的优点：
(1):干燥压缩空气彻底去除制动系统空 气中的水分和油污。
(2):替代防冻阀，油水分离器，高压控 制器,湿储气筒和自动放水阀。
(3):提高系统可靠性。
(4):延长系统寿命。
3. 若在汽车上未安装干燥器,则 会出现下列情况:
(1)、管路中出现积水,导致管路生锈. (2)、在气阀产品阀门口出现杂质. (3)、导至气阀过早失效即影响到其它阀类产
