《电工学》上册课后习题答案
《电工学》课后习题答案(第六版,上册,秦曾煌主编)2
基础课程教学资料第二章习题2-1 图2-1所示的电路中，U S=1V，R1=1Ω，I S=2A.，电阻R消耗的功率为2W。
试求R的阻值。
2-2 试用支路电流法求图2-2所示网络中通过电阻R3支路的电流I3及理想电流源两端的电压U。
图中I S=2A，U S=2V，R1=3Ω，R2=R3=2Ω。
2-3 试用叠加原理重解题2-2.2-4再用戴维宁定理求题2-2中I3。
2-5 图2-3所示电路中,已知U S1=6V，R1=2Ω，I S=5A，U S2=5V，R2=1Ω，求电流I。
2-6 图2-4所示电路中，U S1=30V，U S2=10V，U S3=20V，R1=5kΩ，R2=2kΩ，R3=10kΩ，I S=5mA。
求开关S在位置1和位置2两种情况下，电流I分别为多少？2-7 图2-5所示电路中，已知U AB=0，试用叠加原理求U S的值。
2-8 电路如图2-6所示，试用叠加原理求电流I。
2-9 电路如图2-7所示，试用叠加原理求电阻R4上电压U的表达式。
2-10电路如图2-8所示,已知R1=Ω，R2=R3=2Ω，U S=1V，欲使I=0，试用叠加原理确定电流源I S的值。
2-11 画出图2-9所示电路的戴维宁等效电路。
2-12 图2-10所示的电路接线性负载时，U 的最大值和I的最大值分别是多少？2-13 电路如图2-11所示，假定电压表的内阻无穷大，电流表的内阻为零。
当开关S处于位置1时，电压表的读数为10V，当S处于位置2时，电流表的读数为5mA。
试问当S处于位置3SHI 4，电压表和电流表的读数各为多少？2-14 图2-12所示电路中，各电源的大小和方向均未知，只知每个电阻均为6Ω，又知当R=6Ω时，电流I=5A。
今欲使R支路电流I=3A，则R应该多大？2-15 图2-13所示电路中，N为线性有源二端网络，测得AB之间电压为9V，见图（a）；若连接如图（b）所示，可测得电流I=1A。
现连接如图（c）所示形式，问电流I为多少？2-16 电路如图2-14所示，已知R1=5Ω时获得的功率最大，试问电阻R是多大？本章小结1、支路电流法是分析和计算电路的基本方法，适用于任何电路。

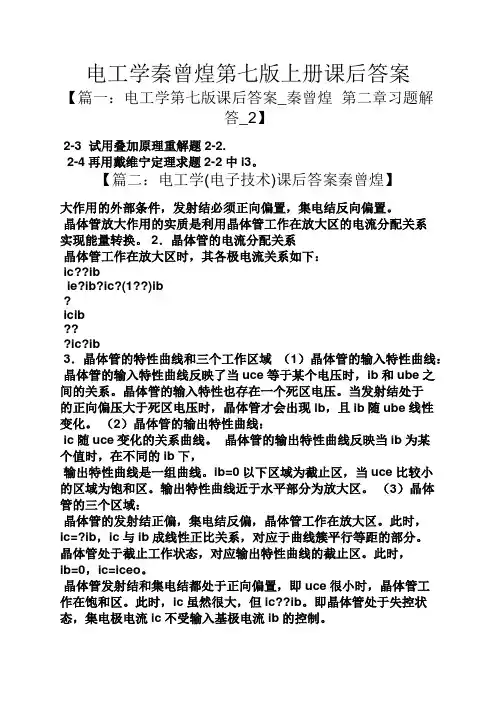

电工学秦曾煌第七版上册课后答案
电工学秦曾煌第七版上册课后答案【篇一：电工学第七版课后答案_秦曾煌第二章习题解答_2】2-3 试用叠加原理重解题2-2.2-4再用戴维宁定理求题2-2中i3。
【篇二：电工学(电子技术)课后答案秦曾煌】大作用的外部条件，发射结必须正向偏置，集电结反向偏置。
晶体管放大作用的实质是利用晶体管工作在放大区的电流分配关系实现能量转换。
2．晶体管的电流分配关系晶体管工作在放大区时，其各极电流关系如下：ic??ibie?ib?ic?(1??)ibicibicib3．晶体管的特性曲线和三个工作区域（1）晶体管的输入特性曲线：晶体管的输入特性曲线反映了当uce等于某个电压时，ib和ube之间的关系。
晶体管的输入特性也存在一个死区电压。
当发射结处于的正向偏压大于死区电压时，晶体管才会出现ib，且ib随ube线性变化。
（2）晶体管的输出特性曲线：ic随uce变化的关系曲线。
晶体管的输出特性曲线反映当ib为某个值时，在不同的ib下，输出特性曲线是一组曲线。
ib=0以下区域为截止区，当uce比较小的区域为饱和区。
输出特性曲线近于水平部分为放大区。
（3）晶体管的三个区域：晶体管的发射结正偏，集电结反偏，晶体管工作在放大区。
此时，ic=?ib，ic与ib成线性正比关系，对应于曲线簇平行等距的部分。
晶体管处于截止工作状态，对应输出特性曲线的截止区。
此时，ib=0，ic=iceo。
晶体管发射结和集电结都处于正向偏置，即uce很小时，晶体管工作在饱和区。
此时，ic虽然很大，但ic??ib。
即晶体管处于失控状态，集电极电流ic不受输入基极电流ib的控制。
14．3 典型例题例14．1 二极管电路如例14．1图所示，试判断二极管是导通还是截止，并确定各电路的输出电压值。
设二极管导通电压ud=0.7v。
25610v(a)(b)d1(c)(d)例14.1图1图（a）电路中的二极管所加正偏压为2v，大于u=0.7v，二极管处于导通状态，解：○d则输出电压u0=ua—ud=2v—0.7v=1.3v。
电工学上册习题册习题参考解答
第一局部 电路根本概念、定理与分析方法〔教材第1、2章〕1、在如图1.11所示电路中，试分别计算在开关S 断开和闭合两种状态下A 点的电位。
AΩ图1.11解： 设由20K Ω电阻流向3.9 K Ω电阻的电流为I ，那么当S 断开时：3312201012(12)12(3 3.920)105.84V =-⋅⨯--=-++⨯=-A V I 当S 闭合时：3333.91012 3.910(3.920)101.96V =⋅⨯=⨯⨯+⨯=A V I 2、对如图1.12所示电路，求各点电位a V ，b V ，c V ，d V 。
E 290VE 1图1.12解： 设b 为参考点，那么0V =b V10660V ==⨯=a ab V U 1140V ===c cb V U E 290V ===d db V U E ab bU3、在如图1.13所示电路中，求电压ab U 。
+__U图1.13解： 设通过10Ω电阻由上向下的电流为1I ，通过5Ω电阻由上向下的电流为2I ，那么由KCL 知1123A =--=-I ，214341A =+=-+=I I ，25514A =-=-=I I所以1231053310(3)513440V=-++-=-+⨯-+⨯-⨯=-ab U I I I4、在如图1.14所示电路中，10.01μA I =，20.3μA I =，59.61μA I =。
求其余电流3I ，4I 和6I 。
图1.14解： 由KCL 可得3120.010.30.31μA =+=+=I I I 4539.610.319.3μA =-=-=I I I 6240.39.39.6μA =+=+=I I I5、在图1.15所示电路中，假设欲使指示灯上的电压3U 和电流3I 分别为12V 和0.3A ，试求电源电压U 。
图1.15解： 综合运用KVL 与KCL ，可得334412200.6V 2020=⇒===U U I I 2340.30.60.9A =+=+=I I I2424551020100.9200.6102015 1.4A 1515+⨯+⨯+=⇒===I I I I I I1250.9 1.4 2.3A =+=+=I I I123101010 2.3100.91244V =++=⨯+⨯+=U I I U6、如图1.16所示电路中，110V U =，2A S I =，11R =Ω，22R =Ω，35R =Ω，1R =Ω。

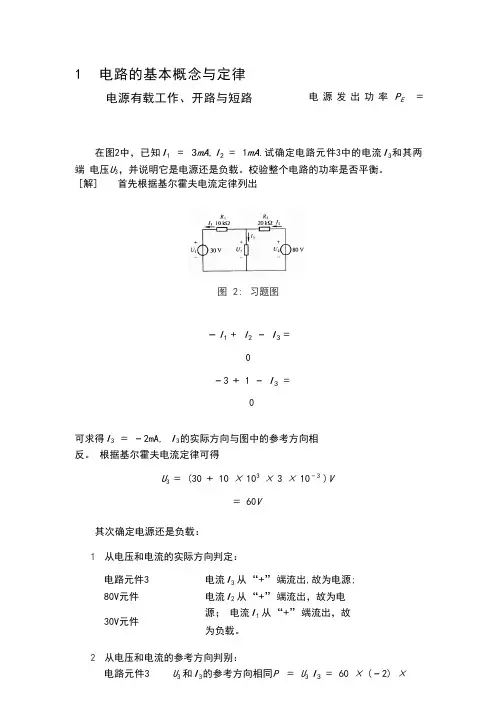

《电工学》秦曾煌第六版上下册课后答案.......
1 电路的基本概念与定律电源有载工作、开路与短路电源发出功率P E =在图2中，已知I1= 3mA,I2 = 1mA.试确定电路元件3中的电流I3和其两端电压U3，并说明它是电源还是负载。
校验整个电路的功率是否平衡。
[解] 首先根据基尔霍夫电流定律列出图 2: 习题图−I1 + I2 −I3=−3 + 1 −I3=可求得I3= −2mA, I3的实际方向与图中的参考方向相反。
根据基尔霍夫电流定律可得U3 = (30 + 10 ×103 ×3 ×10−3 )V= 60V其次确定电源还是负载：1 从电压和电流的实际方向判定：电路元件3 80V元件30V元件电流I3从“+”端流出,故为电源;电流I2从“+”端流出，故为电源；电流I1从“+”端流出，故为负载。
2 从电压和电流的参考方向判别：电路元件3 U3和I3的参考方向相同P= U3I3 = 60 ×(−2) ×10−3W =−120 ×10−3W （负值），故为电源；80V元件U2和I2的参考方向相反P = U2I2 = 80 ×1 ×10−3W =80 ×10−3W （正值），故为电源；30V元件U1和I1参考方向相同P= U1I1 = 30 ×3 ×10−3 W =90 ×10−3W （正值），故为负载。
两者结果一致。
最后校验功率平衡：电阻消耗功率:2 2P R= R1I= 10 ×3 mW = 90mW12 2P R= R2I= 20 ×1 mW = 20mW2电源发出功率:P E = U2I2 + U3I3 = (80 + 120)mW =200mW负载取用和电阻损耗功率:P = U1I1 + R1 I2 + R2I2 = (90 + 90 + 20)mW =200mW1 2两者平衡基尔霍夫定律试求图6所示部分电路中电流I、I1和电阻R，设U ab = 0。
电工学第七版上册课后答案
电工学第七版上册课后答案第一章电工基础知识1.1 电流、电压和功率•问题：1.什么是电流？它的单位是什么？2.什么是电压？它的单位是什么？3.什么是功率？它的单位是什么？•答案：1.电流是电荷在单位时间内通过导体的量度，单位是安培（A）。
2.电压是电荷单位正负极之间的电势差，单位是伏特（V）。
3.功率是单位时间内完成的功，单位是瓦特（W）。
1.2 电阻、电导和欧姆定律•问题：1.什么是电阻？它的单位是什么？2.什么是电导？它的单位是什么？3.什么是欧姆定律？如何表达？•答案：1.电阻是导体中电流流过时所产生的阻碍作用，单位是欧姆（Ω）。
2.电导是导体中电流流过时的导电能力，单位是西门子（S）。
3.欧姆定律表明，电流与电压成正比，与电阻成反比，可以表示为V = I * R，其中V为电压，I为电流，R为电阻。
第二章直流电路2.1 串联电路和并联电路•问题：1.什么是串联电路？如何计算总电阻？2.什么是并联电路？如何计算总电阻？•答案：1.串联电路是多个电阻连接在同一电流通路中的电路，总电阻等于各个电阻之和。
2.并联电路是多个电阻并排连接在电流通路中的电路，总电阻的倒数等于各个电阻倒数之和的倒数。
2.2 电动势和内电阻•问题：1.什么是电动势？它与电压有何区别？2.什么是内电阻？•答案：1.电动势是电源释放、传递和供应电能的能力，它为电流流动所需要的电压提供能量。
与电压的区别在于，电动势是电源的特性，电压是电路中的电势差。
2.内电阻是电源内部存在的电阻，在电流流过时会引起电压降落，也会耗散电能。
第三章交流电路3.1 交流电的基本概念•问题：1.什么是交流电？它与直流电有何不同？2.什么是周期？•答案：1.交流电是电流方向和电压大小都随时间变化的电流，与直流电不同的是，交流电的电流方向会周期性地改变。
2.周期指交流电中一个完整的正弦波所经历的时间，通常用单位时间内的变化次数来表示，单位是赫兹（Hz）。
3.2 交流电路的分析方法•问题：1.什么是有效值？如何计算？2.什么是相位？如何表示？•答案：1.有效值是交流电中正弦波的最大值的1/√2，它表示了交流电的平均功率。

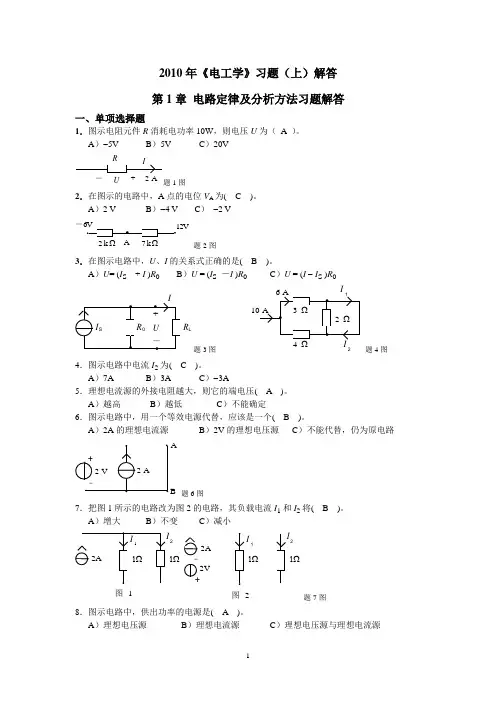

电工学课后第1-6章习题答案
2010年《电工学》习题（上）解答 第1章 电路定律及分析方法习题解答一、单项选择题1．图示电阻元件R 消耗电功率10W ，则电压U 为（ A ）。
A ）-5V B ）5V C ）20VUR 题1图2．在图示的电路中，A 点的电位V A 为( C )。
A ）2 V B ）-4 V C ） -2 V－ 2 k 7 k ΩΩ题2图3．在图示电路中，U 、I 的关系式正确的是( B )。
A ）U = (I S + I )R 0 B ）U = (I S －I )R 0 C ）U = (I - I S )R 0R L题3图I 2题4图4．图示电路中电流I 2为( C )。
A ）7AB ）3AC ）-3A5．理想电流源的外接电阻越大，则它的端电压( A )。
A ）越高 B ）越低 C ）不能确定6．图示电路中，用一个等效电源代替，应该是一个( B )。
A ）2A 的理想电流源 B ）2V 的理想电压源 C ）不能代替，仍为原电路2 V题6图7．把图1所示的电路改为图2的电路，其负载电流I 1和I 2将( B )。
A ）增大B ）不变C ）减小221Ω2V 2A图 1图 2+题7图8．图示电路中，供出功率的电源是( A )。
A ）理想电压源 B ）理想电流源C ）理想电压源与理想电流源U4VS题8图S题9图9．在图示电路中，各电阻值和U S 值均已知。
欲用支路电流法求解流过电阻R G 的电流I G ，需列出独立的电流方程数和电压方程数分别为( B )。
A ）4和3 B ）3和3 C ）3和410．在计算线性电阻电路的电压和电流时，用叠加原理。
在计算线性电阻电路的功率时，加原理( B )。
A ）可以用 B ）不可以用 C ）有条件地使用11．在图示电路中，已知U S =12V ，I S =2A 。
A 、B 两点间的电压U AB 为( A )。
A ）-18VB ）18VC ）-6VU I SS+题11图SA题12图12．在图示电路中，当开关S 闭合时A 点的电位V A ( C )。
(整理)电工学 课后习题解答
第1章 习题解答(部分)1.5.3 有一直流电源，其额定功率P N =200 W ，额定电压U N ＝50 V ，内阻只ＲN ＝0.5Ω，负载电阻Ｒ0可以调节，其电路如图所示。
试求： (1)额定工作状态下的电流及负载电阻， (2)开路状态下的电源端电压，分析 电源的额定值有额定功率P N 。
额定电压U N 和额定电流I N 。
三者间的关系为 P N =U N I N 。
额定电压U N 是指输出额定电流I N 时的端电压，所以额定功率P N 也就是电源额定工作状态下负载所吸收的功率。
解 （1）额定电流 A U P I N N N 450200===负载电阻 5.12450===N N I U R Ω （2）开路状态下端电压U 0 等于 电源电动势E 。
U 0＝E ＝U N ＋I N Ｒ0＝50＋4×0.5＝52 V1.5.6 一只100V ，8W 的指示灯，现在要接在380V 的电源上，问要串多大阻值的电阻?该电阻应选用多大瓦数的?分析 此题是灯泡和电阻器额定值的应用。
白炽灯电阻值随工作时电压和电流大小而变，但可计算出额定电压下的电阻值。
电阻器的额定值包括电阻值和允许消耗功率。
解 据题给的指示灯额定值可求得额定状态下指示灯电流I N 及电阻只R NΩ≈==≈==1510073.0110A 073.01108N N N N N N U U R U P I串入电阻R 降低指示灯电压，使其在380V 电源上仍保持额定电压U N ＝110V 工作，故有Ω≈-=-=3710073.01103800N N I U U R 该电阻工作电流为I N =0.073 A,故额定功率为W R I P N R 6.193710073.022≈⨯=⋅=可选额定值为3.7k Ω,20 W 的电阻。
1.5.7在图1.03的两个电路中，要在12V 的直流电源上使6V ，50 mA 的电珠正常发光，应该采用哪 一个联接电路？ 解 要使电珠正常发光，必须保证电珠 获得6V ，50mA 电压与电流。
电工学(第七版上)电工技术课后答案(秦曾煌)编(最全)
目录第1章电路的基本概念与定律3第1.5节电源有载工作、开路与短路. . . . . . . . . . . . . . . . . . . 3第1.5.1题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3第1.5.2题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3第1.5.3题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5第1.5.4题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5第1.5.6题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6第1.5.8题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6第1.5.11题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7第1.5.12题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8第1.6节基尔霍夫定律. . . . . . . . . . . . . . . . . . . . . . . . . . . 9第1.6.2题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9第1.7节电路中电位的概念及计算. . . . . . . . . . . . . . . . . . . . . 10第1.7.4题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101List of Figures1 习题1.5.1图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 习题1.5.2图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 习题1.5.8图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74 习题1.5.11图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75 习题1.5.12图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86 习题1.6.2图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107 习题1.7.4图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1021 电路的基本概念与定律1.5 电源有载工作、开路与短路1.5.1在图1中,五个元件代表电源和负载。
电工学部分习题参考答案
电工学部分习题参考答案第1章 习题习 题1-1 单项选择题1. 一个220V 、40W 的灯泡和一个220V 、60W 的灯泡串联起来接到220V 的电源上，请问哪个灯泡会比较亮（ ）A ．220V ，40W 的灯泡比较亮B ．220V ，60W 的灯泡比较亮C ．一样亮2. 一个220V 、40W 的灯泡和一个220V 、60W 的灯泡并联起来接到220V 的电源上，请问哪个灯泡会比较亮（ ）:A ．220V ，40W 的灯泡比较亮B ．220V ，60W 的灯泡比较亮C ．一样亮3. 空间中有a 、b 、c 三点，已知V 2ab =U ，V 3bc =U ，求ac U 的电压。
（ ） A. 1V B. 5V C. －1V4. 已知V 2ab =U ，V 3bc =U ，如果以b 点作为电位参考点，求a 、b 、c 三点电位。
（ ）A ．a 点电位为0V ，b 点电位为2V ，c 点电位为3V B. a 点电位为2V ，b 点电位为0V ，c 点电位为3V C ．a 点电位为2V ，b 点电位为0V ，c 点电位为-3V D. a 点电位为5V ，b 点电位为3V ，c 点电位为0V】5. 如图所示，A 10S =I ，V 5S =U ，Ω=1R ，问电压源和电流源各起什么作用。
（ ）A ．电压源起负载作用，电流源起电源作用。
B ．电压源起电源作用，电流源起电源作用。
C. 电压源起电源作用，电流源起负载作用。
1-2 判断题（正确的请在每小题后的圆括号内打“√”，错误的打“×”）1. 如果没有参考方向，只说某支路中的电流为-1A ，这种说法没有意义。
（ ）图 习题1-1（5）图图 习题1-3图】2. 电路中某两点的电位很高，因此这两点间的电压也很高。
（ ）3. 实际电流源允许开路运行，它对外不输出功率，自身也不消耗功率。
（ ）4. 电压和电位的单位都是伏特，但是它们在概念上没有联系。
《电工学》课后习题答案(第六版,上册,秦曾煌主编)2
基础课程教学资料第二章习题2-1 图2-1所示的电路中，U S=1V，R1=1Ω，I S=2A.，电阻R消耗的功率为2W。
试求R的阻值。
2-2 试用支路电流法求图2-2所示网络中通过电阻R3支路的电流I3及理想电流源两端的电压U。
图中I S=2A，U S=2V，R1=3Ω，R2=R3=2Ω。
2-3 试用叠加原理重解题2-2.2-4再用戴维宁定理求题2-2中I3。
2-5 图2-3所示电路中,已知U S1=6V，R1=2Ω，I S=5A，U S2=5V，R2=1Ω，求电流I。
2-6 图2-4所示电路中，U S1=30V，U S2=10V，U S3=20V，R1=5kΩ，R2=2kΩ，R3=10kΩ，I S=5mA。
求开关S在位置1和位置2两种情况下，电流I分别为多少？2-7 图2-5所示电路中，已知U AB=0，试用叠加原理求U S的值。
2-8 电路如图2-6所示，试用叠加原理求电流I。
2-9 电路如图2-7所示，试用叠加原理求电阻R4上电压U的表达式。
2-10电路如图2-8所示,已知R1=Ω，R2=R3=2Ω，U S=1V，欲使I=0，试用叠加原理确定电流源I S的值。
2-11 画出图2-9所示电路的戴维宁等效电路。
2-12 图2-10所示的电路接线性负载时，U 的最大值和I的最大值分别是多少？2-13 电路如图2-11所示，假定电压表的内阻无穷大，电流表的内阻为零。
当开关S处于位置1时，电压表的读数为10V，当S处于位置2时，电流表的读数为5mA。
试问当S处于位置3SHI 4，电压表和电流表的读数各为多少？2-14 图2-12所示电路中，各电源的大小和方向均未知，只知每个电阻均为6Ω，又知当R=6Ω时，电流I=5A。
今欲使R支路电流I=3A，则R应该多大？2-15 图2-13所示电路中，N为线性有源二端网络，测得AB之间电压为9V，见图（a）；若连接如图（b）所示，可测得电流I=1A。
现连接如图（c）所示形式，问电流I为多少？2-16 电路如图2-14所示，已知R1=5Ω时获得的功率最大，试问电阻R是多大？本章小结1、支路电流法是分析和计算电路的基本方法，适用于任何电路。
电工学(第七版上)电工技术课后答案(秦曾煌)编(最全)
目录第1章电路的基本概念与定律3第1.5节电源有载工作、开路与短路. . . . . . . . . . . . . . . . . . . 3第1.5.1题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3第1.5.2题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3第1.5.3题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5第1.5.4题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5第1.5.6题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6第1.5.8题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6第1.5.11题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7第1.5.12题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8第1.6节基尔霍夫定律. . . . . . . . . . . . . . . . . . . . . . . . . . . 9第1.6.2题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9第1.7节电路中电位的概念及计算. . . . . . . . . . . . . . . . . . . . . 10第1.7.4题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101List of Figures1 习题1.5.1图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 习题1.5.2图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 习题1.5.8图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74 习题1.5.11图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75 习题1.5.12图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86 习题1.6.2图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107 习题1.7.4图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1021 电路的基本概念与定律1.5 电源有载工作、开路与短路1.5.1在图1中,五个元件代表电源和负载。
电工学部分习题参考答案及参考文献
电工学部分习题参考答案第1章习题参考答案1-1 1.A 2.B 3.B 4.C 5.A 1-2 1. √ 2. × 3. × 4.× 5. √ 1-3 V 9a =V ; V 9b =V1-4 (a) V 3a =V ; V 3b =V ;V 6c -=V (b) V 5.1a -=V ; V 3b =V ;V 0c =V 1-5 W 101=P ；W 302=P ，都起电源作用 1-6 W 5=P1-7 A 1=I ；W 301=P ；W 5.12=P第2章部分题参考答案2-1 1.× 2.√ 3.× 4.√ 5.× 2-2 A 31=I ; A 12=I ; A 23=I ; A 24=I 2-3 A 41=I ; A 12=I ; A 43=I ; A 14=I2-4 A 6.1=I 2-5 A 35=I 2-6 略 2-7 V 5.13=U2-8 A 34=I 2-9 (a) A 6.0-=I ； (b) A 2.0=I第3章部分习题参考答案3-1 1.激励 2.零输入响应 零状态响应 全响应 3.换路 电路中有储能元件4.电场能 磁场能5. 初始值 稳态值 时间常数6.3-2 1.B C 2.B C 3.A C 4.A 5.B D3-3 〔略〕3-4 i 1(0)=0 A i 1(∞)=2 A3-53-6 A A 3-7V3-8 2.54 A 3-9 6.0e 618tC u -+= kV3-10 VA3-113-12 20V第四章部分习题参考答案4-1 单项选择题1、 D2、 B3、B4、 A5、 B6、 C7、 B8、 D9、 C 10、D 4-2 判断题 1、 × 2、 √ 3、 √ 4、 × 5、 × 6、 √ 7、 √ 8、 × 9、 × 10、 × 4-3 〔1〕220 30 50Hz 0.02s 〔2〕略 〔3〕155.5V 28.4 4-4 )90314sin(220 +=t i A4-5 〔1〕)30314sin(251 +=t i A )30314sin(2102 +=t i A 〔2〕0 4-6 〔1〕对于u ：25=U V ，159=f Hz ，28.6=T ms 对于i ：225=I A ，159=f Hz ，28.6=T ms 〔2〕 3025=UV 40225=I A 0=ϕ 4-7 )5.23sin(210 +=t u ωV 4-8 )5.112sin(252 +=t i ω A 4-9 100V4-10 〔1〕)90sin(256.12 +=t u ωV 〔2〕 602.20-=IA 4-11 〔1〕)90314sin(269.0 +=t i A 〔2〕)120314sin(232 -=t u V 4-12 〔1〕纯电阻 〔2〕纯电感 〔3〕纯电容 〔4〕电感性负载 4-13 Ω=20R ，2.1=L mH4-14 3744-=IA 电路呈容性 629.25=I A ，电路呈感性4-15 3A4-16 Ω=10R ,2.55=L mH 4-17 11V4-18 40=U V ，210=I A4-19 〔1〕s /rad 500<ω 〔2〕s /rad 500=ω 〔3〕s /rad 500>ω4-20 〔1〕111=I A ，5.52=I A ，53.9=I A 〔2〕1815=P W ，1048=Q var 〔3〕2/3=λ，电路呈感性4-21 1=R k Ω，F 09.0μ=C 滞后4-22 684.0=λ，Ω=15R ，51=L mH4-23 8.580=P W ，4.774-=Q var ，968=S V ·A 4-24 〔1〕5.0=λ 〔2〕F 3.90μ=C4-25 〔1〕Ω=250R ，Ω=75.43L R ，48.1=L H ；〔2〕灯管消耗的有功功率40W ，电路总的有功功率47W ，电路的功率因数0.534；〔3〕3.4F μ 4-26 Ω-=-= 2.232.11445105j Z ；71.01=I A ，79.12=I A ，93.1=I A 4-27 53.01=I A ，9.02=I A ，43.1=I A ；92=P W 4-28 μ1.0=C F ，V 5000sin 2t u R =，V )905000sin(240 +=t u L ，V )905000sin(240 -=t u C4-29 可以满足4-30 〔1〕F 8.353μ=C 或F 6.1061μ=C ；〔2〕F 8.530μ=C ，25=I A 4-31 F 11251μ=C ，H 89.01=L 4-32 )(12121ωω-=C L ，2121ωC L =第5章部分习题参考答案5-1 1.B 2.D 3.C 4.D 5.B 6.C 7.A 8.B 9.D 10.B 11.C 12.C5-2 1.× 2.√ 3.√ 4.× 5.× 6.√ 7.√ 8.× 9.× 10.× 11.× 12.√ 13.√ 14.× 15.× 16.√ 17.× 18.√ 5-3 〔1〕I p =I L =22A ， P =5016W 〔2〕I p =22A ，I L =38.1A ， P =8716W 5-4 S =315kV A I =478.6A ； S =280kV A I =425.4A 5-5 〔1〕I 1=I 2=I 3=0.45A〔2〕U A =U B =190V 灯会变暗 ，不能正常发光。
电工学第七版秦曾煌主编(上册)选择题解答
课后A选择题部分参考解答（第七版教材）第1章电路的基本概念与基本定律1.5.1 负载也指输出功率，此题答案不清1.5.2 ( 3 ) 开路电压等于电源电动势，可先比上短路电流求内阻1.5.3 ( 3 ) 1.5.4 ( 3 ) 1.5.5 ( 1 )1.5.6 ( 2 ) 1.5.7 ( 2 ) 1.6.1 ( 2 )1.6.2 ( 3 ) 1.7.1 ( 2 ) 1.7.2 ( 3 )第2章电路的分析方法2.1.1 ( 1 ) 2.1.2 ( 1 ) 2.1.3 ( 3 ) 2.1.4 ( 2 ) 2.1.5 ( 2 ) 2.1.6 ( 3 ) 2.1.7 ( 2 ) 2.3.1 ( 2 ) 2.3.2 ( 2 ) 2.3.3 ( 1 ) 2.3.4 ( 3 ) 2.5.1 ( 2 ) 2.6.1 ( 3 ) 2.6.2 ( 2 ) 2.7.1 ( 3 ) 2.7.2 ( 1 )第3章电路的暂态分析3.1.1 ( 2 ) 3.1.2 ( 2 ) 3.2.1 ( 2 )3.2.2 ( 2 ) 3.2.3 ( 3 ) 3.2.4 ( 2 )3.3.1 ( 2 ) 3.3.2 ( 2 ) 3.6.1 ( 2 )3.6.2 ( 2 )第4章正弦交流电路4.1.1 ( 2 ) 4.1.2 ( 2 ) 电压的瞬时值前负号去掉后，其初相角为负90度4.2.1 ( 2 ) 4.2.2 ( 3 ) 4.2.3 ( 2 )4.3.1 ( 1 ) 4.3.2 ( 3 ) 4.3.3 ( 3 )4.4.1 ( 2 ) 4.4.2 ( 3 ) 4.4.3 ( 2 )4.4.4 ( 1 ) 4.4.5 ( 3 ) 4.5.1 ( 4 )4.5.2 ( 1 ) 4.5.3 ( 2 ) 4.7.1 ( 3 )4.7.2 ( 3 )第5章三相电路5.2.1 ( 3 ) 5.2.2 ( 3 )5.2.3 ( 3 ) 此三电灯为星形接法，其上三电流相位互差120度可用平行四边形法则画相量图求解5.2.4 ( 3 ) L1相断路，只剩其它两相电流，同上5.3.1 ( 3 ) 5.4.1 ( 2 ) 第6章磁路与铁心线圈电路6.1.1 ( 2 ) 6.1.2 ( 1 ) 6.2.1 ( 3 )6.2.2 ( 2 ) 6.2.3 ( 2 ) 6.2.4 ( 3 )第7章交流电动机7.2.1 ( 3 ) 7.2.2 ( 1 ) 7.2.3 ( 1 )7.2.4 ( 2 ) 7.3.1 ( 3 ) 7.3.2 ( 2 ) ( 1 ) 7.4.1 ( 2 ) ( 1 ) 7.4.2 ( 2 ) ( 1 ) 7.4.3 ( 1 ) ( 1 ) 7.4.4 ( 2 ) ( 2 ) 7.4.5 ( 1 ) ( 1 ) 7.4.6 ( 3 ) 7.4.7 ( 2 ) 7.5.1 ( 3 ) 7.5.2 ( 3 ) 7.5.3 ( 1 ) 7.8.1 ( 3 ) 7.8.2 ( 2 ) 7.8.3 ( 2 )第10章继电接触器控制系统10.1.1（3）10.1.2 （3）10.2.1 （c）10.2.2 （2）10.3.1（2）不要求的内容可不看。
电工学课后习题解答
第1章 习题解答(部分)1.5.3 有一直流电源，其额定功率P N =200 W ，额定电压U N ＝50 V ，内阻只ＲN ＝0.5Ω，负载电阻Ｒ0可以调节，其电路如图所示。
试求： (1)额定工作状态下的电流及负载电阻， (2)开路状态下的电源端电压，分析 电源的额定值有额定功率P N 。
额定电压U N 和额定电流I N 。
三者间的关系为 P N =U N I N 。
额定电压U N 是指输出额定电流I N 时的端电压，所以额定功率P N 也就是电源额定工作状态下负载所吸收的功率。
解 （1）额定电流 负载电阻 5.12450===N N I U R Ω（2）开路状态下端电压U 0 等于 电源电动势E 。
U 0＝E ＝U N ＋I N Ｒ0＝50＋4×0.5＝52 V1.5.6 一只100V ，8W 的指示灯，现在要接在380V 的电源上，问要串多大阻值的电阻?该电阻应选用多大瓦数的?分析 此题是灯泡和电阻器额定值的应用。
白炽灯电阻值随工作时电压和电流大小而变，但可计算出额定电压下的电阻值。
电阻器的额定值包括电阻值和允许消耗功率。
解 据题给的指示灯额定值可求得额定状态下指示灯电流I N 及电阻只R N串入电阻R 降低指示灯电压，使其在380V 电源上仍保持额定电压U N ＝110V 工作，故有该电阻工作电流为I N =0.073 A,故额定功率为 可选额定值为3.7k Ω,20 W 的电阻。
，要在12V 的直流电源上使6V ，50 mA 的电珠正常发光，应该采用哪 一个联接电路？ 解 要使电珠正常发光，必须保证电珠 获得6V ，50mA 电压与电流。
此时电珠 的电阻值为120506==R Ω。
在图1.03(a)中，电珠和120Ω电阻将12V 电源电压平分，电珠能获得所需的6V 电压和50mA 电流，发光正常。
在图1.03(b)中，电珠与120Ω电阻并联后再串联120Ω电阻。
并联的120Ω电阻产生分流作用，使总电流大于50mA ，串联的120Ω电阻压降大于6V ，电珠电压将低于6V ，电流将小于50mA ，不能正常发光。
电工学1答案
第一章 电路的基本概念和基本定律习题解答1-1 在图1-39所示的电路中，若I 1=4A ，I 2=5A ，请计算I 3、U 2的值；若I 1=4A ，I 2=3A ，请计算I 3、U 2、U 1的值，判断哪些元件是电源？哪些是负载？并验证功率是否平衡。
解：对节点a 应用KCL 得 I 1+ I 3= I 2 即4+ I 3=5, 所以 I 3=1A 在右边的回路中，应用KVL 得6⨯I 2+20⨯I 3= U 2，所以U 2=50V 同理，若I 1=4A ，I 2=3A ，利用KCL 和KVL 得I 3= -1A ，U 2= -2V 在左边的回路中，应用KVL 得20⨯I 1+6⨯I 2= U 1，所以U 1=98V 。
U 1，U 2都是电源。
电源发出的功率：P 发= U 1 I 1+ U 2 I 3=98⨯4+2=394W 负载吸收的功率：P 吸=2021I +622I +2023I =394W 二者相等，整个电路功率平衡。
1-2 有一直流电压源，其额定功率P N =200W ，额定电压U N =50V ，内阻R o =0.5Ω，负载电阻R L 可以调节，其电路如图1-40所示。
试求：⑴额定工作状态下的电流及负载电阻R L 的大小；⑵开路状态下的电源端电压；⑶电源短路状态下的电流。
解：⑴A U P I N N N 450200===Ω===5.12450NN L I U R ⑵ =⨯+==0R I U U U N N S OC 50+4⨯0.5 = 52V ⑶ A R U I S SC 1045.0520===图1-39 习题1-1图 图1-40 习题1-2图1-3 一只110V 、8W 的指示灯，现在要接在220V 的电源上，问要串多大阻值的电阻？该电阻的瓦数为多大？解：若串联一个电阻R 后，指示灯仍工作在额定状态，电阻R 应分去110V 的电压，所以阻值Ω==5.151281102R 该电阻的瓦数W RP R 81102== 1-4 图1-41所示的电路是用变阻器R P 调节直流电机励磁电流I f 的电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图1: 习题1.5.1图I1 = −4A U1 = 140V U4 = −80V I2 = 6AU2 = −90VU5 = 30VI3 = 10AU3 = 60V1 电路的基本概念与定律1.5 电源有载工作、开路与短路1.5.1在图1中,五个元件代表电源和负载。
电流和电压的参考方向如图中所示。
今通过实验测量得知1 试标出各电流的实际方向和各电压的实际极性。
2 判断哪些元件是电源？哪些是负载？3 计算各元件的功率，电源发出的功率和负载取用的功率是否平衡？[解]:2 元件1，2为电源；3，4，5为负载。
3 P1 = U1I1 = 140 ×(−4)W = −560WP2 = U2I2 = (−90) ×6W = −540WP3 = U3I3 = 60 ×10W = 600WP4 = U4I1 = (−80) ×(−4)W = 320WP5 = U5I2 = 30 ×6W = 180WP1 + P2 = 1100W负载取用功率P = P3+ P4 + P5 = 1100W 两者平衡电源发出功率PE=1.5.2在图2中，已知I1= 3mA,I2 = 1mA.试确定电路元件3中的电流I3和其两端电压U3，并说明它是电源还是负载。
校验整个电路的功率是否平衡。
[解] 首先根据基尔霍夫电流定律列出图 2: 习题1.5.2图−I 1 + I 2 − I 3 = 0 −3 + 1 − I 3 = 0可求得I 3 = −2mA, I 3的实际方向与图中的参考方向相反。
根据基尔霍夫电流定律可得U 3 = (30 + 10 × 103 × 3 × 10−3 )V = 60V其次确定电源还是负载：1 从电压和电流的实际方向判定：电路元件3 80V 元件 30V 元件电流I 3 从“+”端流出,故为电源; 电流I 2 从“+”端流出，故为电源； 电流I 1 从“+”端流出，故为负载。
2 从电压和电流的参考方向判别：电路元件3U 3 和I 3的参考方向相同P = U 3 I 3 = 60 × (−2) × 10−3W = −120 × 10−3W （负值），故为电源； 80V 元 件 U 2 和I 2的 参 考 方 向 相 反P = U 2I 2 = 80 × 1 × 10−3W = 80 × 10−3W （正值），故为电源； 30V 元件U 1 和I 1参考方向相同P = U 1I 1 = 30 × 3 × 10−3 W = 90 ×10−3W （正值），故为负载。
两者结果一致。
最后校验功率平衡： 电阻消耗功率:2 2P R 1 = R 1I 1 = 10 × 3 mW = 90mW2 2P R 2 =R 2I 2 = 20 × 1 mW = 20mW电源发出功率:P E = U2I2 + U3I3 = (80 + 120)mW = 200mW负载取用和电阻损耗功率:P = U1I1 + R1 I2 + R2I2 = (90 + 90 + 20)mW = 200mW1 2两者平衡1.5.3有一直流电源，其额定功率PN= 200W ，额定电压U N= 50V 。
内阻R0 =0.5Ω，负载电阻R可以调节。
其电路如教材图1.5.1所示试求：1 额定工作状态下的电流及负载电阻；2 开路状态下的电源端电压；3 电源短路状态下的电流。
[解]P N (1) 额定电流I N =U N200=50A = 4A, 负载电阻R =U NI N50=Ω= 12.5Ω4(2) 电源开路电压U0 = E = U N + I N R0 = (50 + 4 ×0.5)V = 52VE (3) 电源短路电流I S=R052=0.5A = 104A1.5.4有一台直流稳压电源，其额定输出电压为30V ,额定输出电流为2A，从空载到额定负载，其输出电压的变化率为千分之一（即∆U= U0 −U NU N = 0.1%),试求该电源的内阻。
[解] 电源空载电压U0即为其电动势E，故可先求出U0 ，而后由U = E −R0I，求内阻R。
由此得U0 −U NU NU0 −3030= ∆U= 0.1 % U0 = E = 30.03VU N N再由U = E − R 0I30 = 30.03 − R 0 × 2得出R 0 = 0.015Ω1.5.6一只110V 、8W 的指示灯，现在要接在380V 的电源上，问要串多大阻值的 电阻？该电阻应选多大瓦数的？[解] 由指示灯的额定值求额定状态下的电流I N 和电阻R N ：I = P N N 8 U N = A = 0.073A R N = 110I N 110= Ω = 1507Ω 0.073在380V 电源上指示灯仍保持110V 额定电压，所串电阻其额定功率R = U − U N I N =380 − 110 0.073 Ω = 3700ΩP N = R I 2 = 3700 × (0.073)2W = 19.6W故可选用额定值为3.7K Ω、20W 的电阻。
1.5.8图3所示的是用变阻器R 调节直流电机励磁电流I f 的电路。
设电机励磁绕组 的电阻为315Ω,其额定电压为220V ,如果要求励磁电流在0.35 ∼ 0.7A 的范围内变 动，试在下列三个变阻器中选用一个合适的:(1) 1000Ω、0.5A ；(2) 200Ω、1A ；(3) 350Ω、1A 。
[解] 当R = 0时当I = 0.35A 时220I =315= 0.7AR + 315 = 220 0.35= 630ΩR = (630 − 315) = 315Ω因此，只能选用350Ω、1A 的变阻器。
图 3: 习题1.5.8图1.5.11图4所示的是电阻应变仪中测量电桥的原理电路。
R x 是电阻应变片，粘附 在被测零件上。
当零件发生变形（伸长或缩短）时，R x 的阻值随之而改变，这 反映在输出信号U o 上。
在测量前如果把各个电阻调节到R x = 100Ω，R 1 = R 2 =R x200Ω，R 3 = 100Ω，这时满足 R 3时，如果测出:= R 1 R 2 的电桥平衡条件，U o = 0。
在进行测量(1) U o = +1mV ；(2) U o = −1mV ；试计算两种情况下的∆R x 。
U o 极性的改 变反映了什么？设电源电压U 是直流3V 。
[解] (1) U o = +1mV图 4: 习题1.5.11图应用基尔霍夫电压定律可列出:U ab + U bd + U da = 0 U ab + U o − U ad = 0或U R x + R 3UR x + U o − 2 = 03R x R x + 100+ 0.001 − 1.5 = 0解之得R x = 99.867 Ω因零件缩短而使Rx阻值减小，即(2) U o = −1mV同理∆R x = (99.867 −100)Ω= −0.133 Ω3R xR x + 100−0.001 −1.5 = 0R x = 100.133 Ω因零件伸长而使Rx阻值增大，即∆R x = (100.133 −100) Ω= +0.133 ΩU o 极性的变化反映了零件的伸长和缩短。
1.5.12图5是电源有载工作的电路。
电源的电动势E = 220V ，内阻R= 0.2Ω；负载电阻R1= 10Ω，R2 = 6.67Ω；线路电阻R l = 0.1Ω。
试求负载电阻R2并联前后：(1)电路中电流I；(2)电源端电压U1和负载端电压U2;(3)负载功率P 。
当负载增大时，总的负载电阻、线路中电流、负载功率、电源端和负载端的电压是如何变化的？[解] R2并联前，电路总电阻图5: 习题1.5.12图R = R0 + 2R l + R1 = (0.2 + 2 ×0.1 + 10) Ω= 10.4 Ω(1) 电路中电流EI ==R 22010.4A = 21.2A× R R (2) 电源端电压U 1 = E − R 0I = (220 − 0.2 × 21.2)V = 216V负载端电压(3) 负载功率U 2 = R 1I = 10 × 21.2V = 212VP = U 2I = 212 × 21.2W = 4490W = 4.49k WR 2 并联后，电路总电阻R 1R 2 10 × 6.67 R = R 0 + 2R l +1 (1) 电路中电流+ R 2= (0.2 + 2 × 0.1 + 10 + 6.67 )Ω = 4.4 Ω(2) 电源端电压E I = = R 220 4.4A = 50AU 1 = E − R 0I = (220 − 0.2 × 50)V = 210V负载端电压R 1 R 210 × 6.67(3) 负载功率U 2 =1+ R 2I = 50V = 200V 10 + 6.67P = U 2I = 200 × 50W = 10000W = 10kW可见，当负载增大后，电路总电阻减小，电路中电流增大，负载功率增大，电 源端电压和负载端电压均降低。
1.6 基尔霍夫定律1.6.2试求图6所示部分电路中电流I 、I 1 和电阻R ，设U ab = 0。
[解] 由基尔霍夫电流定律可知，I = 6A 。
由于设U ab = 0，可得I 1 = −1A 6I 2= I 3 = 2A = 3A图 6: 习题1.6.2图并得出I 4 = I 1 + I 3 = (−1 + 3)A = 2A I 5 = I − I 4 = (6 − 2)A = 4A因I 5R = I 4 × 1得R =I 4 I 5 2= Ω = 0.5Ω 41.7 电路中电位的概念及计算1.7.4[解]在图7中，求A 点电位V A 。
图 7: 习题1.7.4图I 1 − I 2 − I 3 = 0(1) 50 − V AI 1 =(2) 10I 2 =V A − (−50) (3) 5V A将式(2)、(3)、(4)代入式(1)，得I 3 =(4)2050 − V A V A + 50 V A10− 5 − 20 = 0V A = −14.3V目录第2章电路的分析方法 3 第2.1节电阻串并联接的等效变换. . . . . . . . . . . . . . . . . . . . . 3第2.1.1题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 第2.1.2题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 第2.1.3题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 第2.1.5题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 第2.1.6题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 第2.1.7题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 第2.1.8题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 第2.3节电源的两种模型及其等效变换. . . . . . . . . . . . . . . . . . 8第2.3.1题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 第2.3.2题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 第2.3.4题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 第2.4节支路电流法. . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 第2.4.1题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 第2.4.2题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 第2.5节结点电压法. . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 第2.5.1题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 第2.5.2题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 第2.5.3题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 第2.6节叠加定理. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 第2.6.1题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 第2.6.2题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 第2.6.3题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 第2.6.4题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 第2.7节戴维南定理与诺顿定理. . . . . . . . . . . . . . . . . . . . . . 19第2.7.1题 (19)第2.7.2题 (19)第2.7.5题 (20)第2.7.7题 (21)第2.7.8题 (22)第2.7.9题 (22)第2.7.10题 (23)第2.7.11题 (24)List of Figures1习题2.1.1图 (3)2习题2.1.2图 (4)3习题2.1.3图 (4)4习题2.1.5图 (6)5习题2.1.7图 (7)6习题2.1.8图 (7)7习题2.3.1图 (8)8习题2.3.2图 (9)9习题2.3.4图 (9)10习题2.4.1图 (10)11习题2.4.2图 (11)12习题2.5.1图 (13)13习题2.5.2图 (13)14习题2.5.3图 (14)15习题2.6.1图 (15)16习题2.6.2图 (16)17习题2.6.3图 (17)18习题2.6.4图 (18)19习题2.6.4图 (18)20习题2.7.1图 (19)21习题2.7.2图 (20)22习题2.7.5图 (20)23习题2.7.7图 (21)24习题2.7.8图 (22)25习题2.7.9图 (23)26习题2.7.10图 (23)27习题2.7.11图 (24)× R R R 2 电路的分析方法2.1 电阻串并联接的等效变换2.1.1在 图1所 示 的 电 路 中 ，E = 6V ，R 1 = 6Ω，R 2 = 3Ω，R 3 = 4Ω，R 4 = 3Ω，R 5 = 1Ω，试求I 3 和I 4。
