钢筋型号大全

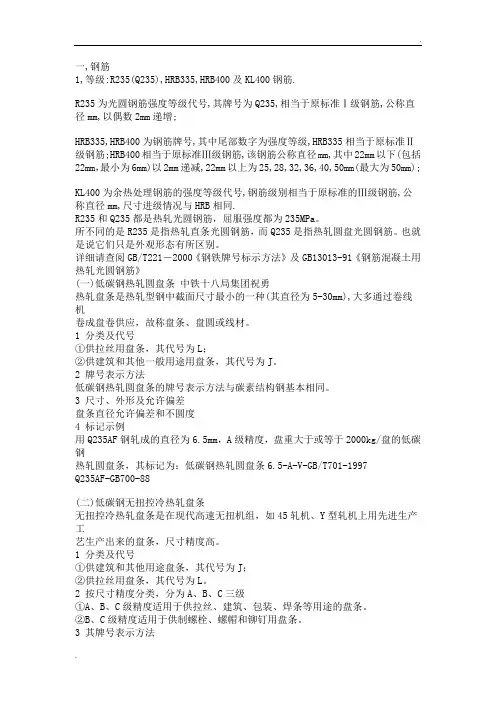

一,钢筋1,等级:R235(Q235),HRB335,HRB400及KL400钢筋.R235为光圆钢筋强度等级代号,其牌号为Q235,相当于原标准Ⅰ级钢筋,公称直径mm,以偶数2mm递增;HRB335,HRB400为钢筋牌号,其中尾部数字为强度等级,HRB335相当于原标准Ⅱ级钢筋;HRB400相当于原标准Ⅲ级钢筋,该钢筋公称直径mm,其中22mm以下(包括22mm，最小为6mm)以2mm递减,22mm以上为25,28,32,36,40,50mm(最大为50mm);KL400为余热处理钢筋的强度等级代号,钢筋级别相当于原标准的Ⅲ级钢筋,公称直径mm,尺寸进级情况与HRB相同.R235和Q235都是热轧光圆钢筋，屈服强度都为235MPa。

所不同的是R235是指热轧直条光圆钢筋，而Q235是指热轧圆盘光圆钢筋。

也就是说它们只是外观形态有所区别。

详细请查阅GB/T221－2000《钢铁牌号标示方法》及GB13013-91《钢筋混凝土用热轧光圆钢筋》(一)低碳钢热轧圆盘条中铁十八局集团祝勇热轧盘条是热轧型钢中截面尺寸最小的一种(其直径为5-30mm),大多通过卷线机卷成盘卷供应，故称盘条、盘圆或线材。

1 分类及代号①供拉丝用盘条，其代号为L；②供建筑和其他一般用途用盘条，其代号为J。

2 牌号表示方法低碳钢热轧圆盘条的牌号表示方法与碳素结构钢基本相同。

3 尺寸、外形及允许偏差盘条直径允许偏差和不圆度4 标记示例用Q235AF钢轧成的直径为6.5mm，A级精度，盘重大于或等于2000kg/盘的低碳钢热轧圆盘条，其标记为：低碳钢热轧圆盘条6.5-A-V-GB/T701-1997Q235AF-GB700-88(二)低碳钢无扭控冷热轧盘条无扭控冷热轧盘条是在现代高速无扭机组，如45轧机、Y型轧机上用先进生产工艺生产出来的盘条，尺寸精度高。

1 分类及代号①供建筑和其他用途盘条，其代号为J；②供拉丝用盘条，其代号为L。

工程中常见钢筋图钢筋符号大全

如何看钢筋图纸常用构件代号（部分）热扎钢筋等级和直径符号钢筋的标注梁上主筋和梁下主筋同时表示方法：二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根 Φ20 的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示 2Φ22 为通长， 4φ 12 架立筋，用于六肢箍 ⑶ 6Φ25 4/2 表示上部钢筋上排为 4Φ 25，下排为 2Φ25。

⑷ 2Φ22+ 2Φ 22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

梁腰中钢筋表示方法：⑴ G2φ 12 表示梁两侧的构造钢筋，每侧一根 φ 12。

⑵ G4Φ 14 表示梁两侧的构造钢筋，每侧两根 Φ14 ⑶ N2Φ 22 表示梁两侧的抗扭钢筋，每侧一根 Φ22 ⑷ N4Φ 18 表示梁两侧的抗扭钢筋，每侧两根 Φ18四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ 25 表示只有一排主筋， 4Φ 25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为 2Φ25，下排筋 4Φ 25。

⑶ 6Φ25 （ -2 ）/4 表示有两排钢筋，上排筋为 2Φ25，不伸入支座，下排筋 4Φ 25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为 5 根。

2Φ25 伸入支座， 3Φ22，不伸入支座。

下排筋 5Φ25，通长布置。

一、箍筋表示方法：⑴ φ 10@100/200（2）表示箍筋为 φ 10 ，加密区间距 100 ，非加密区间距200，全为双肢箍。

⑵ φ 10@100/200（4）表示箍筋为 φ10 ，加密区间距 100，非加密区间距 200，全为四肢箍。

⑶ φ 8@200（2）表示箍筋为 φ8，间距为 200，双肢箍。

⑷ φ 8@100（4）/150（2）表示箍筋为 φ 8，加密区间距 100，四肢箍，非加密区间距 150 ，双肢箍。

梁上主筋和梁下主筋同时表示方法⑴ 3Φ223Φ20 表示上部钢筋为 3Φ22, 下部钢筋为 3Φ20⑵2φ12， 3Φ18 表示上部钢筋为 2φ12, 下部钢筋为 3Φ18。

钢筋代号及型号

HPB235 (Hot Rolled Plain Steel Bar),热轧光面钢筋,也叫Q235 HRB335 (Hot Rolled Ribbed Steel Bar ),热轧带肋钢筋,也叫20MnSi HRB400 (Hot Rolled Ribbed Steel Bar ),热轧带肋钢筋RRB400 (Remained heat treatment Ribbed Steel Bar ),余热处理钢筋HPB235级:质量稳定,塑性好易成型,但屈服强度较低,不宜用于结构中的受力钢筋;HRB335级:带肋钢筋,有利于与混凝土之间的粘结,强度与塑性均较好,就是目前主要应用的钢筋品种之一;HRB400级:带肋钢筋,有利于与混凝土之间的粘结,强度与塑性均较好,就是今后主要应用的钢筋品种之一;RRB400级:就是HRB335钢筋热轧后快速冷却,利用钢筋内温度自行回火而成,淬火钢筋强度提高,但塑性降低,余热处理后塑性有所改善。

生产条件限制,目前产量有限。

钢筋按加工方法不同可分为热轧、冷拉、冷轧、热处理H代表热轧,P代表光圆,B表示钢筋,R表示带肋,RRB中第一个R表示余热处理。

热轧钢筋级别,一级~四级强度越高,塑性越差,一级,即HPB235,多为盘圆,二级~四级分别就是HRB335,HRB400,HRB540,都为直条。

热处理钢筋就是将四级热轧钢筋经过加热、淬火、回火等调质处理后得到的钢筋,强度比四级钢筋高很多,塑性却降低不多,用于大型预应力混凝土构件。

至于钢筋价格一直随市场波动,而且现在钢筋也作为期货挂牌交易了。

现在的二级钢筋3900元每吨,一级比她贵100元,余热处理钢筋比二级钢筋贵1000多元,现在建筑市场逐渐回暖,钢筋价格当上扬。

非国家特殊工程都用一级二级与部分预应力冷拔丝钢筋,对于我们搞工程的大多数人来说,RRB基本存在于书本中。

现浇钢筋混凝土板设计为HPB235@150,现场采购钢筋为HRB335,请问按等强度代换,应如何计算？谢谢了！答:N*210=M*310N为设计根数。

钢筋标准代号

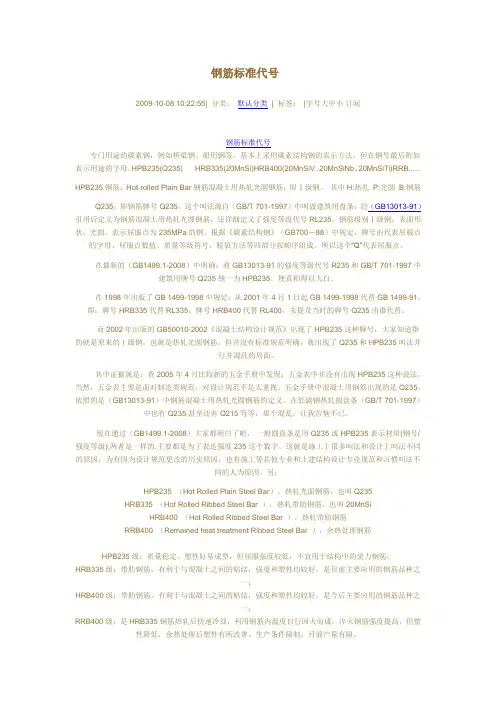

钢筋标准代号2009-10-08 10:22:55| 分类：默认分类| 标签：|字号大中小订阅钢筋标准代号专门用途的碳素钢，例如桥梁钢、船用钢等，基本上采用碳素结构钢的表示方法，但在钢号最后附加表示用途的字母。

HPB235(Q235) HRB335(20MnSi)HRB400(20MnSiV、20MnSiNb、20MnSiTi)RRB......HPB235钢筋：Hot-rolled Plain Bar钢筋混凝土用热轧光圆钢筋，即Ⅰ级钢。

其中H:热扎P:光圆B:钢筋Q235：即钢筋牌号Q235，这个叫法源自（GB/T 701-1997）中叫做建筑用盘条，经（GB13013-91）引用后定义为钢筋混凝土用热轧光圆钢筋，还详细定义了强度等级代号RL235，钢筋级别Ⅰ级钢，表面形状：光圆。

表示屈服点为235MPa的钢。

根据《碳素结构钢》（GB700－88）中规定，牌号由代表屈服点的字母、屈服点数值、质量等级符号、脱氧方法等四部分按顺序组成。

所以这个“Q”代表屈服点。

在最新的（GB1499.1-2008）中明确：将GB13013-91的强度等级代号R235和GB/T 701-1997中建筑用牌号Q235统一为HPB235。

使真相得以大白。

在1998年出版了GB 1499-1998中规定：从2001年4月1日起GB 1499-1998代替GB 1499-91。

即：牌号HRB335代替RL335、牌号HRB400代替RL400，未提及当时的牌号Q235由谁代替。

而2002年出版的GB50010-2002《混凝土结构设计规范》出现了HPB235这种牌号，大家知道指的就是原来的Ｉ级钢，也就是热轧光圆钢筋。

但并没有标准规范明确，就出现了Q235和HPB235叫法并行并混乱的局面。

其中证据就是：查2005年4月比较新的五金手册中发现：五金表中并没有出现HPB235这种说法，当然，五金表主要是面对制造类规范，对设计规范不是太重视。

钢筋符号代号

钢筋符号代号a HPB235级钢筋φ|b HRB335级钢筋φ|c HRB400级钢筋φ|d Ⅳ级钢筋φ|a|lll|m 冷轧带肋钢筋|a|lj|m 钢绞线符号|l2|m 平方|l3|m 立方|e 小于等于≤|f 大于等于≥|g 字串增大1/3|h 字串缩小1/2(下标开始)|i 字串增大1/2(下标结束)|j 字串升高1/2|k 字串降低1/2|l 字串升高缩小1/2(上标开始) |m 字串降低增大1/2(上标结束) |r 双标上标开始|s 双标下标开始|t 上下标结束|n 对前一字符画圈|o 对前两字符画圈|p 对前三字符画圈|q 字串缩小1/3 |L 角钢|I 工字钢|[ 槽钢|D 方钢|- 扁钢|J 卷边角钢|C 卷边槽钢|Z 卷边Z型钢|T 钢轨|O 圆钢|1 Ⅰ|2 Ⅱ|3 Ⅲ|4 Ⅳ|5 Ⅴ|6 Ⅵ|7 Ⅶ|8 Ⅷ|9 Ⅸ|0 Ⅹ|| |%%c 符号φ%%d 度符号%%p ±号%%u 下划线%%130 Ⅰ级钢筋φ%%131 Ⅱ级钢筋φ%%132 Ⅲ级钢筋φ%%133 Ⅳ级钢筋φ%%130%%145ll%%146 冷轧带肋钢筋%%130%%145j%%146 钢绞线符号%%1452%%146 平方%%1453%%146 立方%%134 小于等于≤%%135 大于等于≥%%136 千分号%%137 万分号%%138 罗马数字Ⅺ%%139 罗马数字Ⅻ%%140 字串增大1/3%%141 字串缩小1/2(下标开始) %%142 字串增大1/2(下标结束) %%143 字串升高1/2%%144 字串降低1/2%%145 字串升高缩小1/2(上标开始) %%146 字串降低增大1/2(上标结束) %%171 双标上标开始%%172 双标下标开始%%173 上下标结束%%147 对前一字符画圈%%148 对前两字符画圈%%149 对前三字符画圈%%150 字串缩小1/3 %%151 Ⅰ%%152 Ⅱ%%153 Ⅲ%%154 Ⅳ%%155 Ⅴ%%156 Ⅵ%%157 Ⅶ%%158 Ⅷ%%159 Ⅸ%%160 Ⅹ%%161 角钢%%162 工字钢%%163 槽钢%%164 方钢%%165 扁钢%%166 卷边角钢%%167 卷边槽钢%%168 卷边Z型钢%%169 钢轨%%170 圆钢。

工程中常见钢筋图钢筋符号大全

如何看钢筋图纸常用构件代号（部分）热扎钢筋等级和直径符号强度等级代号外形钢种公称直径mm 符号主要用途常用材料HPB235光圆低碳钢８-－２0非预应力Q235名称代号名称代号板 B 屋架 WJ 屋面板 W Ｂ框架 KJ 楼梯板 TB 钢架 GJ 盖板或沟盖板ＧB 支架ＺJ 墙板 QB 柱 Z 梁 L 框架柱ＫZ 框架梁 KL 基础 J 屋面梁 WL 桩 Z Ｈ吊车梁 DL 梯 T 圈梁 QL 雨篷ＹP 过梁ＧL 阳台 YT 连系梁ＬL 预埋件 M- 基础梁 JL 钢筋网 W 楼梯梁TL钢筋骨梁GHRB335月牙肋合金钢６-－50非预应力、预应力20MnSiHRB4006--50 ２5ＭｎSｉＲＲB4006--5０预应力4０Si2MnV 钢筋的标注在图样中一般采用引出线的方法，具体有以下两种标注方法:①标注钢筋的根数、直径和等级②标注钢筋的等级、直径和相邻钢筋中心距3Ф20：Ф8 @ 200：3：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）一般钢筋的表示方法名称图例名称图例名称图例钢筋断面带直钩的钢筋端部半圆形弯钩的钢筋塔接无弯钩的钢筋端部带丝扣钢筋端部半直钩的钢筋端部半圆形弯钩的钢筋端部无弯钩的钢筋塔接套管接头常用构件的代号序号名称代号序号名称代号序号名称代号1板B15吊车梁DL29基础J 2屋面板WB16圈梁QL30设备基础SJ示上部钢筋为３Φ２2, 下部钢筋为3Φ20。

⑵２φ１２，3Φ18 表示上部钢筋为2φ1２，下部钢筋为3Φ１8。

⑶４Φ2５,4Φ2５表示上部钢筋为４Φ２5, 下部钢筋为4Φ2５。

ﻫ⑷３Φ2５,5Φ25 表示上部钢筋为3Φ２5, 下部钢筋为５Φ25。

ﻫ二、梁上部钢筋表示方法：（标在梁上支座处) ﻫ⑴２Φ2０表示两根Φ2０的钢筋，通长布置,用于双肢箍。

钢筋代号

AD——辽阳安大AHZ——柳钢2AHZ——鞍钢附企BK——大亚湾宝兴BH——宝华BT——本溪北台BY——宝源BG——唐山半壁店BJ——本钢BC——冷水江博长（冷钢）CW——川威CS——丰顺昌盛CX——楚雄CZ——长春D——青岛鼎牌D——大明DL——高楼DX——广东大兴DB——辽阳东北DG——洛阳DS——鞍钢东烧Y F——番禺裕丰EG——湖北鄂钢FD——唐山丰南宏达FNBA——丰南博爱FJ——丰南第九GS——上海友钢GCG——阳春凌云GT——唐钢GGL——广西柳钢GJ——唐山金恒2G——高明HG——四平红嘴HA——湖南株洲H——红城（乌兰浩特）H——吉林通化IY——通宇JG——锦钢JS——唐山金恒JP——儋（dan1）州JG——济南钢铁JG——锦州锦钢KS——开盛KG——昆钢KFG——云南LT——兰天LX——唐山兰兴LYX——郴洲亿兴LGA——鞍大LG——广西柳钢LGD、LWG——中国菜钢N ——惠州市通南N——南京钢铁PG——萍乡PFG——桂林QL——荆州群力QFD——深圳琦丰达SB——三宝S——上钢一厂SY——龙南盛业SC——江西中润SM——华美SG——广东韶钢/中润SI——上钢一厂SIHR——恒荣UYZ——营口X——宣钢XG——西林西钢XE——新兴铸管2T2——天铁Y——唐山钢铁YH——江西新余YF——唐山银丰YAX——安钢YL——江苏永钢YG——四川宜宾YG——广东友钢Y——广钢Y1——河北柳钢YX——福建联港Y—Y——吴航小GS——广东粤东桂林～○——辽阳。

钢筋符号大全

热扎钢筋等级和直径符号强度等级代号外形钢种公称直径mm符号主要用途常用材料HPB235 光圆低碳钢8--20 非预应力Q235HRB335月牙肋合金钢6--50非预应力、预应力20MnSiHRB400 6--50 25MnSi RRB400 6--50 预应力40Si2MnV钢筋的标注在图样中一般采用引出线的方法，具体有以下两种标注方法：①标注钢筋的根数、直径和等级②标注钢筋的等级、直径和相邻钢筋中心距3Ф20：Ф8 @ 200：3：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）一般钢筋的表示方法名称图例名称图例名称图例钢筋断面带直钩的钢筋端部半圆形弯钩的钢筋塔接无弯钩的钢筋端部带丝扣钢筋端部半直钩的钢筋端部半圆形弯钩的钢筋端部无弯钩的钢筋塔接套管接头常用构件的代号序号名称代号序号名称代号序号名称代号1 板 B 15 吊车梁DL 29 基础J2 屋面板WB 16 圈梁QL 30 设备基础SJ3 空心板KB 17 过梁GL 31 桩ZH4 槽形板CB 18 连系梁LL 32 柱间支撑ZC5 折板ZB 19 基础梁JL 33 垂直支撑CC6 密筋板MB 20 楼梯梁TL 34 水平支撑SC7 楼梯板TB 21 懔条LT 35 梯T8 盖板或沟盖板GB 22 屋架WJ 36 雨蓬YP挡雨板或口板9YB 23 托架TJ 37 阳台YT 檐板吊车安全走道10DB 24 天窗架CJ 38 梁垫LD 板11 墙板QB 25 框架KJ 39 预埋件M12 天沟板TGB 26 钢架GJ 40 天窗端壁TD13 梁L 27 支架ZJ 41 钢筋网W14 屋面梁WL 28 柱Z 42 钢筋骨架G一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

钢筋符号大全

钢筋的标注在图样中一般采用引出线的方法，具体有以下两种标注方法：一般钢筋的表示方法常用构件的代号一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

钢筋代号及型号

HPB235 （Hot Rolled Plain Steel Bar），热轧光面钢筋，也叫Q235HRB335 （Hot Rolled Ribbed Steel Bar ），热轧带肋钢筋，也叫20MnSi HRB400 （Hot Rolled Ribbed Steel Bar ），热轧带肋钢筋RRB400 （Remained heat treatment Ribbed Steel Bar ），余热处理钢筋HPB235级：质量稳定，塑性好易成型，但屈服强度较低，不宜用于结构中的受力钢筋；HRB335级：带肋钢筋，有利于与混凝土之间的粘结，强度和塑性均较好，是目前主要应用的钢筋品种之一；HRB400级：带肋钢筋，有利于与混凝土之间的粘结，强度和塑性均较好，是今后主要应用的钢筋品种之一；RRB400级：是HRB335钢筋热轧后快速冷却，利用钢筋内温度自行回火而成，淬火钢筋强度提高，但塑性降低，余热处理后塑性有所改善。

生产条件限制，目前产量有限。

钢筋按加工方法不同可分为热轧、冷拉、冷轧、热处理H代表热轧，P代表光圆，B表示钢筋，R表示带肋，RRB中第一个R表示余热处理。

热轧钢筋级别，一级~四级强度越高，塑性越差，一级，即HPB235,多为盘圆，二级~四级分别是HRB335,HRB400,HRB540,都为直条。

热处理钢筋是将四级热轧钢筋经过加热、淬火、回火等调质处理后得到的钢筋，强度比四级钢筋高很多，塑性却降低不多，用于大型预应力混凝土构件。

至于钢筋价格一直随市场波动，而且现在钢筋也作为期货挂牌交易了。

现在的二级钢筋3900元每吨，一级比他贵100元，余热处理钢筋比二级钢筋贵1000多元，现在建筑市场逐渐回暖，钢筋价格当上扬。

非国家特殊工程都用一级二级和部分预应力冷拔丝钢筋，对于我们搞工程的大多数人来说，RRB 基本存在于书本中。

现浇钢筋混凝土板设计为HPB235@150,现场采购钢筋为HRB335，请问按等强度代换，应如何计算？谢谢了！答：N*210=M*310N为设计根数。

钢材代码及符号

钢材代号大全注：1．本标准适用于钢丝、钢板、型钢、钢管等的标记代号。

2．钢材标记代号采用与类别名称相应的英文名称首位字母(,大写)和阿拉伯数字组合表示。

3．其他用途可以指某种专门用途，在“u”后加专用代号。

序号类别标记代号序号类别标记代号l 加工状态：(1)热轧(含热扩、热挤、热锻)(2)冷轧(含冷挤压)(3)冷拉(拔)WWHWCWCD8 软化程度：(1)半软(2)软(3)特软SS1／2Ss22 截面形状和型号用表示产品截面形状特征的英文字母作为标记代号。

例如：方型空心型钢的代号QHS。

如果产品有型号，应在表示产品形状特征的标记代号后加上型号9 硬化程度：(1)低冷硬(2)半冷硬(3)冷硬(4)特硬HH1／4H1／2HH23 尺寸精度：(1)普通精度(2)较高精度(3)高级精度(4)厚度较高精度(5)宽度较高精度(6)厚度宽度较高精度PPAPBPCPTPWPTW10 热处理：(1) 退火(2) 球化退火(3) 光亮退火(4) 正火(5) 回火(6) 淬火+回火(7) 正火+回火(8) 固溶TTATGTLTNTTTQTTNTTS4 边缘状态：(1)切边E EC(2)不切边(3)磨边EMERll 力学性能：(1)低强度(2)普通强度(3)较高强度(4)高强度(5)超高强度MMAMBMCMDME5 表面质量：(1)普通级(2)较高级(3)高级F FA FB FC6 表面种类：(1)酸洗(喷丸)(2)剥皮(3)光亮(4)磨光(5)抛光(6)麻面(7)发蓝(8)热镀锌(9)电镀锌(10)热镀锡(11)电镀锡SSASFSLSPSBSGSBLSZHSZESSHSSE12 冲压性能：(I)普通冲压(2)深冲压f3)韶深冲乐QCQDQDDQ13 用途:(1) 一般用途(2) 重要用途(3) 特殊用途(4) 其他用途(5) 压力加工用(6) 切削加工用(7}顶锻用(8)热加工用(9)冷加工用UUGUMUSUOUPUC7 表面化学处理：(1)钝化(铬酸)(2)磷化(3)锌合金化STSTCSTPSTZUFUHUCDXR32-X44M7-CYTCX-P6H6P-97CPGDXR32-X44M7-CYTCX-P6H6P-97CPG【引用】引用关于钢筋工程中马凳筋的计算钢结构中GJ＼GL＼GZ＼XG＼SC＼YC＼ZC＼LT＼GZL＼GXL＼CG代表含义2011-11-08 17:00:00| 分类：工程造价－名词解| 标签：|字号大中小订阅钢结构中GJ＼GL＼GZ＼XG＼SC＼YC＼ZC＼LT＼GZL＼GXL＼CG代表含义来源：郁向娟的日志GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ钢架柱XG系杆SC水平支撑YC隅撑ZC柱间支撑LT檩条TL托梁QL墙梁GLT刚性檩条WLT屋脊檩条GXG刚性系杆YXB压型金属板SQZ山墙柱XT斜拉条MZ门边柱ML门上梁T拉条CG撑杆HJ桁架FHB复合板YG：压杆或是圆管（从材料表中分别）XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉条GXL斜拉条GJ30-1跨度为30m的门式刚架，编号为1号3钢结构设计图1）设计说明：设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级（必要时提出物理、力学性能和化学成份要求）及连接件的型号、规格、焊缝质量等级、防腐及防火措施；2）基础平面及详图应表达钢柱与下部混凝土构件的连结构造详图；3）结构平面（包括各层楼面、屋面）布置图应注明定位关系、标高、构件（可布置单线绘制）的位置及编号、节点详图索引号等；必要时应绘制檩条、墙梁布置图和关键剖面图；空间网架应绘制上、下弦杆和关键剖面图；4）构件与节点详图a）简单的钢梁、柱可用统一详图和列表法表示，注明构年钢材牌号、尺寸、规格、加劲肋做法，连接节点详图，施工、安装要求。

钢筋符号

一,钢筋 1,等级:R235(Q235),HRB335,HRB400及KL400钢筋.R235为光圆钢筋强度等级代号,其牌号为Q235,相当于原标准Ⅰ级钢筋,公称直径mm,以偶数2mm递增;HRB335,HRB400为钢筋牌号,其中尾部数字为强度等级,HRB335相当于原标准Ⅱ级钢筋;HRB400相当于原标准Ⅲ级钢筋,该钢筋公称直径mm,其中mm以下以2mm递减,mm以上为25,28,32,36,40,50mm;KL400为余热处理钢筋的强度等级代号,钢筋级别相当于原标准的Ⅲ级钢筋,公称直径mm,尺寸进级情况与HRB相同. R235和Q235都是热轧光圆钢筋，屈服强度都为235MPa。

所不同的是R235是指热轧直条光圆钢筋，而Q235是指热轧圆盘光圆钢筋。

也就是说它们只是外观形态有所区别。

详细请查阅GB/T221－2000《钢铁牌号标示方法》及GB13013-91《钢筋混凝土用热轧光圆钢筋》 (一)低碳钢热轧圆盘条中铁十八局集团祝勇热轧盘条是热轧型钢中截面尺寸最小的一种(其直径为5-30mm),大多通过卷线机卷成盘卷供应，故称盘条、盘圆或线材。

1 分类及代号 ①供拉丝用盘条，其代号为L；②供建筑和其他一般用途用盘条，其代号为J。

2 牌号表示方法低碳钢热轧圆盘条的牌号表示方法与碳素结构钢基本相同。

3 尺寸、外形及允许偏差盘条直径允许偏差和不圆度 4 标记示例用Q235AF钢轧成的直径为6.5mm，A级精度，盘重大于或等于2000kg/盘的低碳钢热轧圆盘条，其标记为：低碳钢热轧圆盘条6.5-A-V-GB/T701-1997 Q235AF-GB700-88 (二)低碳钢无扭控冷热轧盘条无扭控冷热轧盘条是在现代高速无扭机组，如45轧机、Y型轧机上用先进生产工艺生产出来的盘条，尺寸精度高。

1 分类及代号 ①供建筑和其他用途盘条，其代号为J； ②供拉丝用盘条，其代号为L。

2 按尺寸精度分类，分为A、B、C三级 ①A、B、C级精度适用于供拉丝、建筑、包装、焊条等用途的盘条。

常用钢筋符号

常用钢筋符号一般采用引出线的方法，具体有以下两种标注方法：1、标注钢筋的根数、直径和等级：3Ф203：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径2、标注钢筋的等级、直径和相邻钢筋中心距：Ф8 @ 200：Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）各类钢筋的表示方法1．梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。

箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。

例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。

A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。

需要注意的是此处表示间距不是用"＠"，而是用"－"。

当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。

注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。

例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。

18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。

2．梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。

注写时，须将架立筋写入括号内。

例：2B22用于双肢箍；2B22+(4A12)用于六肢箍，其中2B22为贯通筋，4A12为架立筋。

钢筋工程常用符号、代号

钢筋工程常用符号、代号
钢筋工程常用的符号和代号如下：
1. φ：表示钢筋直径
2. F：表示受力（通常与钢筋直径一起使用，如F12代表直径为12mm的钢筋）
3. S：表示间距（通常与钢筋直径一起使用，如S200代表钢筋间距为200mm）
4. c：表示混凝土保护层厚度
5. L：表示钢筋长度
6. Lc：表示悬挑长度
7. H：表示柱高
8. Ld：表示支座间距
9. d：表示柱径
10. B：表示柱宽
11. a：表示钢筋到柱边缘的距离
12. b：表示距受力点的距离
13. e：表示距支点的距离
14. e1：表示离柱端最近钢筋的距离
15. e2：表示离柱端最远钢筋的距离
16. fy：表示钢筋的屈服强度
17. fck：表示混凝土的标准强度
18. fcu：表示混凝土的立方体抗压强度
19. As：表示钢筋的截面积
20. Ast：表示受拉区域的钢筋总面积
21. Asc：表示受压区域的钢筋总面积
22. q：表示载荷
23. M：表示弯矩
24. P：表示轴力
25. N：表示受拉力
26. T：表示剪力
27. ρ：表示配筋率
28. α：表示配箍间距与柱截面尺寸之比
这些符号和代号在钢筋工程设计、施工和标准中常常使用，用于表示相关的尺寸、位置、强度等信息。

钢筋的种类和代号

钢筋的种类和代号：
钢筋按力学性能分：I级(即Q235光圆钢筋）、II级（335/510级为16锰人字纹钢筋）、III级（370/570级为25锰硅人字纹钢筋）、IV级（540/835 圆或螺纹钢筋）、V级（螺纹钢筋）。

钢筋按生产工艺分:热轧、冷轧、冷拉的钢筋，还有发IV级钢筋经热处理而成的热处理钢筋，强度比前者现高。

按在结构中的作用分：受压钢筋、受拉钢筋、架产钢筋、分布钢筋、箍筋等。

配置在钢筋混凝土结构中的钢筋，按其作用可分为下列几种：
1、受力筋：主要承受拉应力（通常称为主筋）作用在受弯与偏心受压构件区域分直筋和弯筋。

2、箍筋：固定受力筋拉置，承受一部分斜拉应力，用于梁和柱内。

3、架力筋：固定梁内箍筋位置，构成梁内钢筋骨架，设上部、蜈蚣筋。

4、分布筋：用于板（屋面、楼板）与板的受力筋垂直布置，将承受的重量均匀地传给受力筋，固定受力筋位置，并承担垂直于板跨方向的收缩及温度应力。

其他：构造筋、腰筋、预埋锚固筋、吊筋等，钢筋的弯钩、半园钩、直弯钩，。

钢筋形状及符号

钢筋形状及符号
钢筋的形状通常有圆形、方形和螺纹形等，而不同类型的钢筋会有不同的符号表示。

以下是一些常见的钢筋形状和符号：
热轧钢筋：分为HPB300、HRB335、HRB400、HRB500等8种。

预应力钢筋：分为钢绞线、消除预应力钢筋、中强度预应力钢丝、预应力螺纹钢筋等4种，其中消除预应力钢丝又细分为光面消除预应力钢丝和螺旋肋消除预应力钢丝两种，中强度预应力钢丝细分为光面中强度预应力钢丝和螺旋肋中强度预应力钢丝两种。

不同国家和地区的钢筋符号可能会有所不同，在使用钢筋时，需要根据具体的设计和施工要求选择合适的钢筋类型和符号，并严格按照相关标准和规范进行施工和质量控制。
