快速卷帘门的调试方法和步骤
电动卷帘门调试方法
电动卷帘门是常见于工厂、车间、物流等区域的隔离门，由于其使用电机启动的特性，需要做好调试，以防万一。
在卷帘门电机端,上下有两个六角形的调节螺栓(六角形的内螺栓)并有上下、左右箭头指示,这个就是限位调节器,也就是开门和关门卷轴的运转方向。
⑴在MCC处相应的电动卷帘门单元抽屉上将开关打到控制回路处。
⑵送电后，检查调试控制回路。
首先检查电动卷帘门开关位置，然后看灯光回路是否正常。
一般情况电动卷帘门在中间位时，红、绿灯全亮；阀门全开时，红灯则处于亮状态；阀门全关则绿灯亮。
若阀门为中小型阀门，则建议用手动将阀门开关行程调好。
若阀门为大型阀门，过沉，则建议用电动点动方法将开关行程调好。
调阀门开关行程时，以开行程为例：先将阀门摇至全开位，倒回手柄的1/2圈，然后用螺丝刀将行程调节螺钉按至底部右旋一下（有些阀门则是将螺钉顺时针旋到底部）将螺钉卡住，然后调节开行程转钮，调至行程开关动作，然后将螺钉松开或左旋至顶部。
关行程开关也用同样方法调出。
⑶开关行程调好后，同时检查MCC灯光是否⑷将阀门摇至中间位（或用电动），按下MCC处相应单元开按钮，则开接触器吸合。
按下停按钮，则开接触器断开；按下关按钮，则关接触器吸合，按下停按钮，则关接触器断开。
⑸控制回路调试完后，在MCC抽屉上将开关打到动力回路处。
⑹然后点动开按钮，检查电机转向。
若阀门向开方向运动，则电机线接线正确。
若阀门向关方向运动，则将开关拉下，为了MCC的接线美观和颜色统一，规定统一在电动卷帘门内将两芯电机线互倒。
⑺重新合闸，按开关按钮，检查电机转向。
⑻按开、关按钮将电动卷帘门开关操作各一次，检查电动卷帘门有无卡涩现象，听电机声响是否为正常音。
若阀门过沉，电机则有憋音，而且电机很快会发热，这时，则应停下，请机务检查电动连杆机构有无异常。
⑼将阀门开、关到位，用万用表检查开关反馈是否正常，若有必要则进行调整开关反馈开关。
⑽在继电器柜处进行开、关回路短接，模拟软操指令发出，检查软操回路是否正常，并在端子柜量取开关反馈看是否正常。
电动卷帘电机调试说明
电动卷帘电机调试说明1. 引言电动卷帘电机是一种常见的家居和商业建筑中使用的设备，它能够实现卷帘的开闭功能。
为了确保电动卷帘电机的正常运行，需要进行调试工作。
本文将详细介绍电动卷帘电机调试的步骤和注意事项。
2. 调试步骤2.1 准备工作在进行电动卷帘电机调试之前，需要进行一些准备工作： - 确保电动卷帘电机的供电正常，并连接到电源。
- 确保卷帘的安装已经完成，并检查卷帘是否能够顺畅地升降。
2.2 调试连接首先，需要将电动卷帘电机与控制系统进行连接。
具体步骤如下： 1. 将控制系统的电源线与电动卷帘电机的电源线连接，确保连接牢固。
2. 将控制系统的信号线与电动卷帘电机的信号线连接，确保连接正确。
2.3 调试参数设置接下来，需要进行电动卷帘电机的参数设置。
具体步骤如下： 1. 打开控制系统的设置界面，进入电动卷帘电机的参数设置页面。
2. 根据实际情况，设置电动卷帘电机的升降速度、限位开关等参数。
3. 确认参数设置无误后，保存设置并退出设置界面。
2.4 调试功能测试完成参数设置后，需要进行电动卷帘电机的功能测试。
具体步骤如下： 1. 打开控制系统的操作界面，选择电动卷帘电机的控制按钮。
2. 测试电动卷帘电机的升降功能，观察卷帘是否能够顺畅地升降。
3. 测试电动卷帘电机的停止功能，观察卷帘是否能够在指定位置停止。
4. 测试电动卷帘电机的限位功能，观察卷帘是否能够在限位位置停止。
2.5 故障排除如果在功能测试中发现电动卷帘电机存在故障，需要进行故障排除。
具体步骤如下：1. 检查电动卷帘电机的电源线和信号线是否接触良好。
2. 检查电动卷帘电机的电源是否正常，是否存在短路或断路情况。
3. 检查电动卷帘电机的限位开关是否损坏或松动。
4. 检查控制系统的设置是否正确，是否存在参数设置错误。
3. 注意事项在进行电动卷帘电机调试时，需要注意以下事项： - 在调试过程中，确保人员的安全，避免发生意外事故。
快速卷帘门控制器使用说明书
快速卷帘门控制器使用说明书图一：快速自动卷帘门结构原理图图二：快速自动卷帘门控制器实物照片一、本控制系统对快速卷帘门机械结构的要求：1、门体小于3M×3M、减速变速比小于10：1，配用0.75kw变频器。
2、门体小于4M×4M、减速变速比大于12：1，配用0.75kw变频器。
3、门体小于5M×5M、减速变速比大于12：1，配用1.5kw变频器。
4、门大于5M×5M、减速变速比大于12：1，用2.2kw以上变频器。
注：各个品牌的变频器实际输出力矩和加速性能有差别，要通过试验决定采用，以降低成本、提高性能、达到最佳使用效果。
二、本控制系统的电器结构及功能：1、可外接雷达、地磁、光幕等三线式自动检测设备（提供Vcc和GND）。
2、可接按钮、光电传感器、变频器故障、连锁等二线或三线手动设备（开门接点、关门接点、停止、连锁、故障接点）。
3、本控制系统必须外接漫反射式的“原点”光电传感器也可接简易磁性干簧接近开关（二者所用程序不同，注意区别）。
4、本控制系统可接四按钮、二LED、共阴的轻触面板，也可用普通按钮、旋钮、LED指示灯控制（可通过触摸屏设置内部参数）。
三、控制系统的元件排列：1、本单片机PLC控制器、预装各类接口有少接线或不接线的优点。
2、可选配进口、国产、单相或三相的各种型号小型变频器做动力。
3、选配件24V/50W开关电源，足够可供PLC和传感器共同使用。
4、可以对变频器进行段速控制（客户较难改变电机的速度和频率）。
也可以用电位器进行模拟量调节（客户可以随便调节变频速度）四、本控制系统的安装与接线、附件、功能和使用、调试方法：1、本控制系统在初次调试时可用松下电工的GT01触摸屏（选件）调试，也可在购买时申明性能要求后由供方预先设置好。
2、本控制系统在现场可用小型按钮调试盒（选件）方便地调试。
☆：本机用快速接插件来连接输入、输出设备，具有接线简单、快捷，与面板、变频器都有排针插件，另有DB9多功能插座可接触摸屏、简易定位调试器、编程电缆等外部设备（接插件名称和功能）：1、继电器连动输出：功率大，可直接与门、风机、传送带等设备连动。
卷帘门安装调试过程修订稿
卷帘门安装调试过程 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-卷帘门安装调试电动卷帘门怎么安装?电动卷帘门由于使用起来比较方便且具有防火、降噪等功能，广泛应用于商业门面、车库、商场、医院、厂矿企业等公共场所或住宅。
但是，关于电动卷帘门安装方法，您是否有所了解呢?一、安装前的准备1、检查现场应具备了安装的必要条件，如已经通电，洞口平整、规一。
2、复核门洞尺寸应与工程备料单上的洞口尺寸、现场条件一致，如果原尺寸测量错误或现场条件勘测不准确，应及时向公司反应。
3、检查随身携带的工具应能完成安装任务。
4、对卷帘门进行拆包检查，应无明显的少件、漏件的现象。
5、与工程备料单进行对比，对帘片、导轨、卷帘轴、端盖板等主要部件的长度及制作方式进行检查，应无明显的影响卷帘窗安装、运行的错误或误差存在。
二、附图：1、（中装）纯电动卷帘门总装图2、（内外挂）纯电动卷帘门总装图三、安装方法与要求1.将导轨、端盖板固定在墙体（或安装支架）上。
操作步骤：根据墙体的具体情况，用膨胀螺钉、自钻螺丝或木螺丝将导轨、端盖板固定在墙体上安装要求：①、螺钉应拧紧，无松动现象。
②、导轨、端盖板安装的尺寸误差应符合总装图上的要求。
2、将卷筒（含帘片及其附件、卷帘轴、电机及配件的组装件，用绳子系住使帘片紧绕在卷帘轴上）装入到两端板上。
操作步骤：①、将电机的方形块摆入到端盖板的方形槽中，注意电机方形块的圆孔与端盖板方形槽圆孔应在同一方向上。
②、将托架轴的方形块摆入到端兽板的方形槽中，注意托架轴可以活动，托架轴方形块的圆孔应与端盖板上的方形块的圆孔在同一方向上。
③、将卷筒两端用开口销连接好（即方形块与方形槽的圆孔用开口销插接好）。
4、接通电源，调节限位。
操作步骤：①、将系住帘片的绳子解开，并将帘片放入导轨。
②、将电路系统配线插的九芯插头插入到插收盒中，将电路系统配线的四芯插头与电机出线的四芯插头对插，将电路系统配线的插头插入到市电三芯插座上。
快速卷帘门的常见故障解决办法
快速卷帘门，具有保温、防虫、防风、防尘、隔音等多项功能，并广泛用于食品、化学、纺织、电子、超市、等多种场所，具有节省能源，高速自动关闭，提高作业效率，维护工作场地环境的特点。
下面给大家讲一下快速卷帘门在日常生活使用中常见的故障原因。
一、快速卷帘门的制动打滑的原因排查：1、快速卷帘门的制动摩刹片有油污。
用汽油清洗。
2、紧缩绷簧力减小。
替换绷簧。
3、电磁铁装置不正。
重新装置。
二、快速卷帘门的自重下落失效的原因排查：1、快速卷帘门的手动拉杆变形。
替换手动拉杆。
2、手动拉杆与垫圈的空隙大。
减小空隙。
3、齿轮箱电机光滑失效。
替换油脂。
三、快速卷帘门的电机不起动的原因排查。
关于快速卷帘门的电机不动的问题，可作出以下几点判别：1、电路断开，查看电线。
2、工作电容损坏，替换工作电容。
3、桥式整流器坏或电磁线圈坏，制动器卡死，替换桥式整流器或电磁线圈。
4、限位开关常闭触点不通，打磨触点或替换限位开关。
5、继电器线圈坏或氧化，沾污，替换继电器或打磨触点。
6、过热保护失效。
替换过热保护器。
7、制动器粘住。
手动链条拉动转几下。
8、连续运转时刻太长，热保护断开。
电机温度下降即可四、快速卷帘门的手拉链条拉不动的原因排查：1、环形链条堵住十字槽。
将链条理顺。
2、电磁铁紧固件松动。
重新紧固。
如果以上都不能解决您的问题，那么建议还是找销售厂家的专业技工来帮忙处理，一般正规厂家都会有专业的售后保障。
四川奥博维门业有限公司主营翻板车库门，欧式卷帘门，快速卷帘门，自动感应门，水晶卷帘门，工业门，防火门，防火卷帘门，彩钢卷帘门，不锈钢管式门，铝合金卷帘门等门类的生产、批发、安装、维修一条龙服务。
公司拥有先进的生产设备与管理体系，产品齐全，质量好，厂家直销，物美价廉，且始终坚持客户至上，以诚信立身，以质量为本的经营理念服务大众。

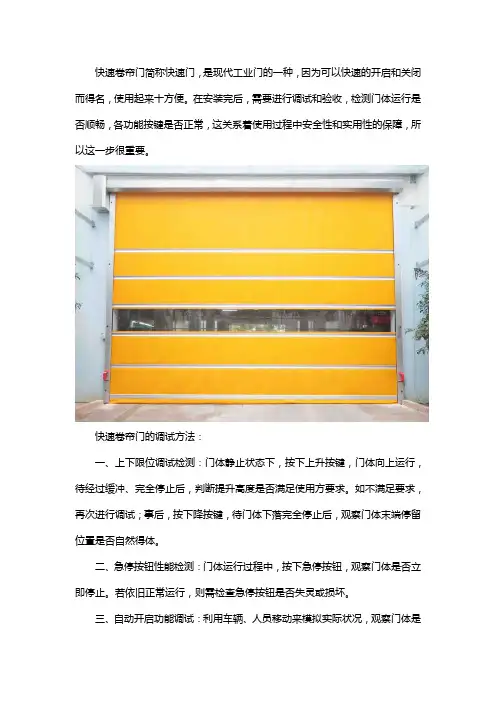

快速卷帘门调试步骤
快速卷帘门简称快速门，是现代工业门的一种，因为可以快速的开启和关闭而得名，使用起来十方便。
在安装完后，需要进行调试和验收，检测门体运行是否顺畅，各功能按键是否正常，这关系着使用过程中安全性和实用性的保障，所以这一步很重要。
快速卷帘门的调试方法：
一、上下限位调试检测：门体静止状态下，按下上升按键，门体向上运行，待经过缓冲、完全停止后，判断提升高度是否满足使用方要求。
如不满足要求，再次进行调试；事后，按下降按键，待门体下落完全停止后，观察门体末端停留位置是否自然得体。
二、急停按钮性能检测：门体运行过程中，按下急停按钮，观察门体是否立即停止。
若依旧正常运行，则需检查急停按钮是否失灵或损坏。
三、自动开启功能调试：利用车辆、人员移动来模拟实际状况，观察门体是
否能够及时开启，以及是否全角度无死角信号覆盖。
四、红外防砸性能调试：在门体下落过程中，切断红外对射系统，看门体是否会及时反弹上升。
在测试过程中，要注意自身安全，防止红外系统失灵造成砸伤情况。
建议大家还是找专业的厂家订购，首先产品质量有保障，其次厂家有专业的技工师傅，经验丰富，可以给到我们专业的使用指导。
四川奥博维门业有限公司主营翻板车库门，欧式卷帘门，快速卷帘门，自动感应门，水晶卷帘门，工业门，防火门，防火卷帘门，彩钢卷帘门，不锈钢管式门，铝合金卷帘门等门类的生产、批发、安装、维修一条龙服务。
公司拥有先进的生产设备与管理体系，产品齐全，质量好，厂家直销，物美价廉，且始终坚持客户至上，以诚信立身，以质量为本的经营理念服务大众。
快速卷帘门控制系统器使用说明书
快速卷帘门控制器使用说明书图一：快速自动卷帘门结构原理图图二：快速自动卷帘门控制器实物照片一、本控制系统对快速卷帘门机械结构的要求：1、门体小于3M×3M、减速变速比小于10：1，配用0.75kw变频器。
2、门体小于4M×4M、减速变速比大于12：1，配用0.75kw变频器。
3、门体小于5M×5M、减速变速比大于12：1，配用1.5kw变频器。
4、门大于5M×5M、减速变速比大于12：1，用2.2kw以上变频器。
注：各个品牌的变频器实际输出力矩和加速性能有差别，要通过试验决定采用，以降低成本、提高性能、达到最佳使用效果。
二、本控制系统的电器结构及功能：1、可外接雷达、地磁、光幕等三线式自动检测设备（提供Vcc和GND）。
2、可接按钮、光电传感器、变频器故障、连锁等二线或三线手动设备（开门接点、关门接点、停止、连锁、故障接点）。
3、本控制系统必须外接漫反射式的“原点”光电传感器也可接简易磁性干簧接近开关（二者所用程序不同，注意区别）。
4、本控制系统可接四按钮、二LED、共阴的轻触面板，也可用普通按钮、旋钮、LED指示灯控制（可通过触摸屏设置部参数）。
三、控制系统的元件排列：1、本单片机PLC控制器、预装各类接口有少接线或不接线的优点。
2、可选配进口、国产、单相或三相的各种型号小型变频器做动力。
3、选配件24V/50W开关电源，足够可供PLC和传感器共同使用。
4、可以对变频器进行段速控制（客户较难改变电机的速度和频率）。
也可以用电位器进行模拟量调节（客户可以随便调节变频速度）四、本控制系统的安装与接线、附件、功能和使用、调试方法：1、本控制系统在初次调试时可用松下电工的GT01触摸屏（选件）调试，也可在购买时申明性能要求后由供方预先设置好。
2、本控制系统在现场可用小型按钮调试盒（选件）方便地调试。
☆：本机用快速接插件来连接输入、输出设备，具有接线简单、快捷，与面板、变频器都有排针插件，另有DB9多功能插座可接触摸屏、简易定位调试器、编程电缆等外部设备（接插件名称和功能）：1、继电器连动输出：功率大，可直接与门、风机、传送带等设备连动。
拉斐特快速卷帘门操作手册
拉斐特快速卷帘门操作手册摘要：一、快速卷帘门简介二、操作步骤与方法1.开启快速卷帘门2.关闭快速卷帘门3.紧急停止与恢复4.定期维护与保养三、安全注意事项四、故障排除与维修五、结论正文：一、快速卷帘门简介快速卷帘门是一种高效、节能、安全的门类产品，广泛应用于工业、商业及民用建筑等领域。
它具有以下特点：1.高速开启和关闭，提高通行效率；2.密封性能好，隔音、保温、防尘；3.安全性能高，具备红外线光电保护系统；4.操作简便，易上手。
二、操作步骤与方法1.开启快速卷帘门1）确保电源已接通，操作面板上的开关处于“关”位置；2）按下操作面板上的“开”按钮，门体缓缓升起；3）当门体完全开启后，松开按钮，门体保持开启状态。
2.关闭快速卷帘门1）按下操作面板上的“关”按钮，门体开始缓慢下降；2）门体完全关闭后，松开按钮，门体保持关闭状态。
3.紧急停止与恢复1）在门体运行过程中，遇到紧急情况时，按下操作面板上的“紧急停止”按钮，门体立即停止运行；2）处理完毕后，按下“恢复”按钮，门体重新启动。
4.定期维护与保养1）每月至少检查一次门体、轨道、滚轮、皮带等部件，确保正常运行；2）每半年对快速卷帘门的控制系统进行保养，清理灰尘，检查线路连接；3）定期更换磨损严重的部件，确保门体运行稳定。
三、安全注意事项1.操作快速卷帘门时，严禁用手或身体阻挡门体；2.严禁在门体运行过程中强行拦截；3.儿童和视力障碍者请在成人指导下操作；4.遇到故障时，请及时关闭电源，并与售后服务联系。
四、故障排除与维修1.门体无法开启：检查电源是否正常，操作面板是否损坏；2.门体无法关闭：检查皮带、滚轮、轨道是否正常，控制系统中是否有杂物；3.门体运行不畅：检查轨道是否清理干净，滚轮是否损坏。
五、结论快速卷帘门在现代建筑中发挥着重要作用，正确操作和维护门体，不仅能确保其高效、安全地运行，还能延长使用寿命。
电动装置卷帘门调试方案
电动装置卷帘门调试方案1. 引言电动装置卷帘门在安装完成后需要进行调试，以确保其正常工作和安全可靠。
本文档旨在提供一份电动装置卷帘门调试方案，以指导安装人员进行相关工作。
2. 调试步骤2.1 安全措施在进行调试之前，需要严格遵守以下安全措施：- 确保安装人员有相关经验和培训；- 戴上个人防护装备，如手套和护目镜；- 断开电源并标记警示，防止任何意外触电；- 确保工作现场干燥且无障碍物。
2.2 电气系统调试2.2.1 检查电线连接- 逐个检查各电线连接是否牢固，无松动现象；- 使用万用表检测电线间的电压，确保电路连接正常。
2.2.2 设置限位开关- 根据门体尺寸和开启范围调整限位开关的位置；- 测试限位开关的功能，确保门体在开启和关闭时能够准确停止。
2.2.3 检查保险装置- 检查保险装置的安装位置是否正确；- 测试保险装置的功能，确保在门体升降时能够正常工作。
2.3 机械系统调试2.3.1 调整门体平衡- 确保门体平衡，避免出现不均匀下降或升起；- 调整配重块或弹簧张力，使门体能够在不使用电力的情况下自由移动。
2.3.2 检查滑轮和轨道- 检查滑轮和轨道的安装是否稳定；- 确保滑轮能够正常滚动并且没有堆积杂物。
2.4 遥控系统调试2.4.1 测试遥控功能- 确保遥控器与电动装置卷帘门的接收器成功配对；- 测试遥控器各个按钮的功能，确保门体能正常升降。
2.4.2 检查传感器- 检查门体下方的传感器，确保能够在门体下降时及时停止。
3. 调试记录在进行调试过程中，要详细记录每一步的操作和结果。
如果出现任何问题或异常情况，需要做好记录并及时进行处理。
4. 调试完成验收在完成调试后，需要向业主进行验收，展示电动装置卷帘门的正常运行和安全特性。
确保业主对整个调试过程和门体操作有清楚的了解，并提供使用和维护的相关建议。
5. 结论本文档提供了一份电动装置卷帘门调试方案，通过按照步骤进行调试，可以确保电动装置卷帘门的正常工作和安全可靠。
电动卷帘门调试方案及技术措施
电动卷帘门调试方案及技术措施
随着现代科技的发展，电动卷帘门在各个领域得到了广泛应用，成为现代建筑设计不可或缺的一部分。
为了确保电动卷帘门正常运行，我们需要制定一份电动卷帘门调试方案及技术措施。
1. 调试方案
在进行电动卷帘门调试之前，需要先检查电动卷帘门的各个部
件是否正常运行，包括电机、电控箱、红外线遥控等。
- 步骤一：调试电机。
通过控制手柄或面板，调整电动卷帘门
的上升、下降和停止功能。
- 步骤二：调试电控箱。
通过控制电控箱的开关，检查电机是
否正常工作。
- 步骤三：调试红外线遥控。
通过红外线遥控，检查电动卷帘
门是否按预期操作。
2. 技术措施
电动卷帘门在使用过程中可能会出现各种问题，需要及时采取技术措施进行维修。
- 技术措施一：电机故障。
如果电动卷帘门的电机出现故障，需要关闭电源并检查电源线路是否松动或烧毁。
- 技术措施二：光电开关故障。
如果电动卷帘门的光电开关出现故障，需要检查线路是否正常并更换故障部件。
- 技术措施三：红外线遥控故障。
如果电动卷帘门的红外线遥控出现故障，需要更换电池或更换遥控器。
在正常使用电动卷帘门的同时，也需要根据不同的使用环境及时进行保养和维护，以延长电动卷帘门的使用寿命。
以上就是本次电动卷帘门调试方案及技术措施，希望能对使用电动卷帘门的朋友们有所帮助。
卷帘门调试方法
快速卷门调试步骤
1、接线柱先接入电机线、刹车线和编码器线，然后打开电源‘空
开’进入调试状态。
2、接线柱的COM与X7连接（在接线端的最右边）。
转换开关在
手动状态。
光端点下端不可有线连接。
3、按入急停钮按（关闭）。
4、按下按钮，门下行至底部位置停。
（门下行时PLC的Y1会时短
时亮，说明编码器接线正常，反之为错误，错误处理：编码器白线与绿线对换）。
5、将转换开关转到自动状态后及时回到手动状态（下限位确定）。
6、打开急停钮按（开启）。
7、按上按钮，门上行至等部位置停（注意：上行时过了位置按下
行无效，只能从第3步重新开始）。
8、将转换开关转到自动状态后及时回到手动状态（上限位确定）。
9、断开接线柱COM与X7。
调试完成。
按下按钮和上按钮门运行
正常。
10、然后接入光电、感应器和按钮线。
卷帘门调上下限位的调试方法
卷帘门调上下限位的调试方法卷帘门作为一种常见的门类之一，在现代化住宅建筑中得到了广泛的应用。
卷帘门开启与关闭灵活，使用方便，能够有效的起到安全防护的作用，广受大众的欢迎。
但是在卷帘门的使用过程中，很多客户都会遇到这样一个问题：卷帘门下落后的刹车位置不好，遇到门框就会卡住或者是提升到门帘底部就会下落。
这时就需要我们来进行卷帘门上下限位的调试。
下面我们就一起来了解一下卷帘门调试方法。
1. 界限开关首先我们需要了解一下卷帘门的上下限位控制原理。
卷帘门的上下限位均由限位开关控制。
界限开关是卷帘门电机的控制系统中的一个关键性元件，它负责对卷帘门降落到特定位置进行判断，然后给予控制系统指令。
卷帘门通过这个电控系统中的电机和控制系统达到精准的开启和关闭，保证卷帘门的运行安全和可靠性。
2. 卷帘门上下限位的调试步骤在进行卷帘门上下限位调试之前，需要先了解卷帘门的结构和重要组成部分。
首先，卷帘门由门帘、卷轴、电机和控制系统四部分组成，这些零部件在使用过程中需要注意维护和保养。
其次，卷帘门的上下限位调试需要使用专业的工具，一些设备如万用表、电动螺丝刀等等。
下面我们一起看看卷帘门上下限位调试的具体步骤。
（1）首先将卷帘门的门帘完全关闭。
（2）找到卷帘门的电控系统，在电控系统上找到红白两根线，并用万用表测量一下两根线之间的电压。
（3）通过调整卷帘门的控制面板按键，找到上卷和下卷的按键来操作电机让卷帘门上升和下降。
（4）按压下降按键，观察卷帘门下落到一定位置时是否能够自动停止，如果卡住则需要进行上限位的调整。
将上限位开关旋转适当的位置，使得卷帘门停留位置更加准确。
（5）移动卷帘门到最上方，打开控制系统并按压上卷按键使卷帘门上升，如果刹车位置过早则需要进行下限位调整。
将下限位开关旋转到适当位置，这样卷帘门可以停留在必要的位置上而非提升到门帘底部放到自由落体。
（6）进行上下限位的多次调整和检验，直到确定卷帘门最终的刹车位置合适。
拉斐特快速卷帘门操作手册
拉斐特快速卷帘门操作手册摘要：1.拉斐特快速卷帘门介绍2.安装与调试3.操作方法4.维护保养5.安全注意事项6.故障排除与处理正文：【拉斐特快速卷帘门介绍】拉斐特快速卷帘门是一种常用于商业和工业场所的门禁系统，具有开启速度快、密封性能好、噪音低等特点，广泛应用于厂房、仓库、车库等场所。
本操作手册旨在为您提供关于拉斐特快速卷帘门的安装、操作、维护及安全等方面的详细指导。
【安装与调试】在安装拉斐特快速卷帘门之前，请确保您已经详细阅读了产品说明书，并对照安装图纸进行操作。
在安装过程中，务必确保门框、轨道及卷帘门本身安装牢固，保证密封性能。
安装完成后，进行试运行，检查卷帘门是否能够正常开启和关闭。
【操作方法】拉斐特快速卷帘门的操作非常简便，只需按照以下步骤进行：1.接通电源，检查卷帘门是否能够正常运行。
2.将遥控器对准卷帘门，按下遥控器上的按钮，观察卷帘门是否按照预期动作。
3.如需手动操作，可打开控制箱，根据箱内标识接线，然后按下上升或下降按钮，控制卷帘门的开启和关闭。
【维护保养】为了保证拉斐特快速卷帘门的正常运行和使用寿命，需要定期进行维护保养：1.定期清洁卷帘门表面，防止污渍影响美观。
2.检查轨道、滚轮等部件，确保其灵活性，如有异常应及时润滑。
3.定期检查限位开关、行程开关等电气元件，确保其正常工作。
4.若发现卷帘门运行异常，应及时断电检查，避免强行操作导致损坏。
【安全注意事项】在使用拉斐特快速卷帘门的过程中，请务必注意以下安全事项：1.禁止在卷帘门运行过程中进行检修，以免发生意外伤害。
2.禁止用物体卡住卷帘门，强行开启或关闭，以免损坏设备。
3.遥控器应妥善保管，防止误操作造成设备运行异常。
【故障排除与处理】在使用过程中，如遇到故障，请参照以下方法进行排除：1.卷帘门无法开启或关闭：检查电源线是否接通，电气元件是否损坏，如有问题及时更换。
2.卷帘门运行速度慢：检查轨道、滚轮等部件是否润滑，如有异常应及时加润滑油。
快速门控制器调试方法SC300
快速门控制器调试方法SC300
如果是四键遥控器，一般是上下停锁快速门控制箱调试方法，再按一次锁键就可以解锁。
有些遥控器有单独的解锁键的，也就是那个带这一个开锁标志的键，假如果没有，就是那个带锁的键。
一般变频器通过外部端子控制变频器时都要在参数设定里进行相关的修改，要选择“外部端子控制”，另外还要把相应的接线进行连接，总之仔细查看说明书逐项对照检查。
先松一下中间大六角螺丝，然后松内六角小螺丝.有异响，快速
门变频控制箱设置，说明门扇和门框太近了，需要把门扇向外推移.
所以要把4颗小螺丝向门扇方向滑动.具体调到合适就看你自己操作。
快速卷帘门常见故障及维修方法一、快速门制动打滑1、制动摩刹片有油污。
用汽油清洗。
2、压缩弹簧力减小。
更换弹簧。
如果电
机的速度是通过单片机或者PLC来控制，那只能通过修改程序来完成，如果是通过变频来控制，看是不是受控于上位机，如果变频单独控制，可以直接在变频器上改。
快速卷帘门控制器使用说明书
快速卷帘门控制器使用说明书图一：快速自动卷帘门结构原理图图二：快速自动卷帘门控制器实物照片一、本控制系统对快速卷帘门机械结构的要求：1、门体小于3M×3M、减速变速比小于10：1，配用0.75kw变频器。
2、门体小于4M×4M、减速变速比大于12：1，配用0.75kw变频器。
3、门体小于5M×5M、减速变速比大于12：1，配用1.5kw变频器。
4、门大于5M×5M、减速变速比大于12：1，用2.2kw以上变频器。
注：各个品牌的变频器实际输出力矩和加速性能有差别，要通过试验决定采用，以降低成本、提高性能、达到最佳使用效果。
二、本控制系统的电器结构及功能：1、可外接雷达、地磁、光幕等三线式自动检测设备（提供Vcc和GND）。
2、可接按钮、光电传感器、变频器故障、连锁等二线或三线手动设备（开门接点、关门接点、停止、连锁、故障接点）。
3、本控制系统必须外接漫反射式的“原点”光电传感器也可接简易磁性干簧接近开关（二者所用程序不同，注意区别）。
4、本控制系统可接四按钮、二LED、共阴的轻触面板，也可用普通按钮、旋钮、LED指示灯控制（可通过触摸屏设置内部参数）。
三、控制系统的元件排列：1、本单片机PLC控制器、预装各类接口有少接线或不接线的优点。
2、可选配进口、国产、单相或三相的各种型号小型变频器做动力。
3、选配件24V/50W开关电源，足够可供PLC和传感器共同使用。
4、可以对变频器进行段速控制（客户较难改变电机的速度和频率）。
也可以用电位器进行模拟量调节（客户可以随便调节变频速度）四、本控制系统的安装与接线、附件、功能和使用、调试方法：1、本控制系统在初次调试时可用松下电工的GT01触摸屏（选件）调试，也可在购买时申明性能要求后由供方预先设置好。
2、本控制系统在现场可用小型按钮调试盒（选件）方便地调试。
☆：本机用快速接插件来连接输入、输出设备，具有接线简单、快捷，与面板、变频器都有排针插件，另有DB9多功能插座可接触摸屏、简易定位调试器、编程电缆等外部设备（接插件名称和功能）：1、继电器连动输出：功率大，可直接与门、风机、传送带等设备连动。
快速卷帘门控制器使用说明书-推荐下载
快速卷帘门控制器使用说明书图一：快速自动卷帘门结构原理图图二：快速自动卷帘门控制器实物照片一、本控制系统对快速卷帘门机械结构的要求：1、门体小于3M×3M、减速变速比小于10：1，配用0.75kw变频器。
2、门体小于4M×4M、减速变速比大于12：1，配用0.75kw变频器。
3、门体小于5M×5M、减速变速比大于12：1，配用1.5kw变频器。
4、门大于5M×5M、减速变速比大于12：1，用2.2kw以上变频器。
注：各个品牌的变频器实际输出力矩和加速性能有差别，要通过试验决定采用，以降低成本、提高性能、达到最佳使用效果。
二、本控制系统的电器结构及功能：1、可外接雷达、地磁、光幕等三线式自动检测设备（提供Vcc和GND）。
2、可接按钮、光电传感器、变频器故障、连锁等二线或三线手动设备（开门接点、关门接点、停止、连锁、故障接点）。
3、本控制系统必须外接漫反射式的“原点”光电传感器也可接简易磁性干簧接近开关（二者所用程序不同，注意区别）。
4、本控制系统可接四按钮、二LED、共阴的轻触面板，也可用普通按钮、旋钮、LED指示灯控制（可通过触摸屏设置内部参数）。
三、控制系统的元件排列：1、本单片机PLC控制器、预装各类接口有少接线或不接线的优点。
2、可选配进口、国产、单相或三相的各种型号小型变频器做动力。
3、选配件24V/50W开关电源，足够可供PLC和传感器共同使用。
4、可以对变频器进行段速控制（客户较难改变电机的速度和频率）。
也可以用电位器进行模拟量调节（客户可以随便调节变频速度）四、本控制系统的安装与接线、附件、功能和使用、调试方法：1、本控制系统在初次调试时可用松下电工的GT01触摸屏（选件）调试，也可在购买时申明性能要求后由供方预先设置好。
2、本控制系统在现场可用小型按钮调试盒（选件）方便地调试。
☆：本机用快速接插件来连接输入、输出设备，具有接线简单、快捷，与面板、变频器都有排针插件，另有DB9多功能插座可接触摸屏、简易定位调试器、编程电缆等外部设备（接插件名称和功能）：1、继电器连动输出：功率大，可直接与门、风机、传送带等设备连动。
一种电动卷帘门的限位设置方法及系统
一种电动卷帘门的限位设置方法及系统
电动卷帘门的限位设置方法及系统可以通过安装限位开关来实现。
限位开关是一种能够监测卷帘门位置的设备，其工作原理是在卷帘门运动到预定位置时发出信号，从而控制卷帘门停止或改变运动方向。
具体的限位设置方法如下：
1. 安装限位开关：首先确定卷帘门的上限位和下限位位置，并根据需要在适当的位置安装限位开关。
通常情况下，上限位开关安装在卷帘门顶部附近，下限位开关安装在底部附近。
2. 配置限位开关：将限位开关的触发器与卷帘门的位置相关联。
当卷帘门移动到上限位或下限位时，限位开关会被触发，发送信号给控制系统。
3. 设置限位参数：根据实际需要，通过调节限位开关的位置或设置控制系统的参数来确定卷帘门的上限位和下限位位置。
可以通过试验和调整来达到理想的位置。
4. 测试限位设置：经过以上步骤设置完限位后，进行测试以确保限位正常工作。
通过控制卷帘门的开关，观察限位开关是否正常触发，并检查卷帘门是否在预定位置停止。
电动卷帘门的限位系统通常由限位开关、控制系统和电动驱动装置组成。
限位开关用于检测卷帘门的位置，控制系统接收限位开关的信号，并控制电动驱动装置以实现卷帘门的运动。
自动快速卷帘门遥控器怎么配对
自动快速卷帘门遥控器怎么配对
一、清码，卷帘门遥控器接收模块上面会有一个白色或者黑色的按键，这个按键就是学习键，在通电的情况下，按下这个学习键，此时学习键旁的学习指示灯亮起，等它闪两下熄灭之后，松开手。
二、对码：清码成功之后，再次按下学习键，此时学习指示灯亮起，然后按下手柄上面的按键，此时学习指示灯会闪5下，接着熄灭，表明卷帘门遥控器对码成功！注意：在所有的遥控器配码完成后，检查开门机的配码指示灯，此时该灯应处于熄灭状态。
如配码指示灯亮，则开门机处于配码状态，有可能配到其它遥控器而造成自动门自动开门或者互相开门，此时应按一下配码键，使配码指示灯熄灭。
然后开门机可正常开始使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
随着产品技术的不断成熟，在设计、制作以及安装周期都已大为的缩短，工作效率得以大幅度提高。
在安装完快速门之后，都需要进行调试和验收，检测门体运行是否顺畅，各功能按键是否正常，这关系着使用过程中的安全性和实用性，所以这一步很重要。
在调试快速门时，具体做法如下：
一、上下限位调试检测：
门体静止状态下，按下上升按键，门体向上运行，待经过缓冲、完全停止后，判断提升高度是否满足使用方要求。
如不满足要求，再次进行调试；事后，按下降按键，待门体下落完全停止后，观察门体末端停留位置是否自然得体。
二、急停按钮性能检测：
门体运行过程中，按下急停按钮，观察门体是否立即停止。
若依旧正常运行，则需检查急停按钮是否失灵或损坏。
三、自动开启功能调试：
利用车辆、人员移动来模拟实际状况，观察门体是否能够及时开启，以及是否全角度无死角信号覆盖。
四、红外防砸性能调试：
在门体下落过程中，切断红外对射系统，看门体是否会及时反弹上升。
在测试过程中，要注意自身安全，防止红外系统失灵造成砸伤情况。
