加湿器雾化片介绍
超声波雾化片工作电压
超声波雾化片工作电压
超声波雾化片的工作电压通常较高，常规电压为24V-48V。
超声波雾化片是超声波加湿器中的核心部件，它通常是由压电陶瓷材料制成的，这种材料具有压电效应。
当压电陶瓷两端施加电压时，会产生形变，进而产生振动。
如果施加的是高频电压，压电陶瓷就会进行高频振动，这使得与其接触的水分子因振动而获得足够的能量，从液态变为雾状的气态，从而实现雾化效果。
在不同类型的应用中，超声波雾化片的工作电压和频率可能会有所不同。
例如，用于家用加湿器的雾化片可能与用于工业或商业用途的雾化片有所不同。
一般来说，家用加湿器的雾化片工作电压较低，而用于雾化造景、蔬菜保鲜等场合的雾化片则需要较大的电压，常用的频率有1.7MHz和2.4MHz。
值得注意的是，使用超声波雾化片时，应根据具体的产品说明和要求选择合适的电压和频率，以确保雾化效果和设备的安全稳定运行。
此外，由于涉及到电力使用，建议在操作前仔细阅读产品手册，并遵循安全指南。
如果对电气方面的知识不够熟悉，最好在专业人士的指导下进行操作。
雾化片原理
雾化片原理
雾化片是一种常见的雾化技术设备，常用于药物雾化、空气清洁、喷雾冷却等领域。
忽略标题，我们来谈一下雾化片的工作原理。
雾化片的核心部件是由多个微小孔组成的雾化片，通常由金属、陶瓷或塑料制成。
当流体通过这些微小孔时，由于孔径很小且排列密集，使得流体流速增加，压力降低。
这种高速流体通过和大气接触时，会发生剧烈的湍流运动，最终导致流体产生雾化现象。
雾化片的工作原理可以通过两个基本参数来解释。
首先是压缩流体的速度和能量，当流体通过雾化片时，由于孔径的限制，流体会被压缩并加速流动。
其次是雾化片孔径的大小和数量，它们决定了雾化效果和粒径分布。
通常，较小的孔径和更多的孔数可以产生细小的雾粒。
雾化片具有许多优点。
首先，它可以将液体雾化成非常细小的液滴，从而提高表面积和润湿性。
其次，雾化片可以实现可控的雾化过程，通过调整流量、压力和孔径来控制雾化效果。
此外，雾化片具有耐腐蚀、易清洗和可靠的特点，适用于各种工况和环境。
在应用中，雾化片可以广泛用于医疗、农业、烟雾控制、气味处理、灭火等领域。
例如，医疗领域中，雾化片可以将药物转化为悬浮在空气中的微小雾粒，从而通过呼吸系统直接输送到患者肺部，实现精准给药。
总之，雾化片通过利用高速流体经过微小孔的作用实现液体雾化，可以广泛应用于各个领域。
其原理简单明了，同时具备多种优点，使其成为重要的雾化设备之一。
雾化片的特点
雾化片的特点
雾化片属于一般喷射或雾化装置领域，雾化片是由压电陶瓷片和金属膜片组成，金属膜片焊接在压电陶瓷片的边缘上，在金属膜上的中心有微孔区，在金属膜上的四周留有一定边缘区，在压电陶瓷片的一面印银区向压电陶瓷片的厚度方向延伸，在压电陶瓷片的另一面印银区留有边，有利于金属膜同陶瓷片焊接更加牢固，可以有效避免雾化液沉积后接触到印银电极而导致短路，提高使用寿命，有净化空气的作用。
雾化片具有以下特点：
1、驱动电压低：DC3-5V；
2、高转换效率，雾化量大，颗粒径细，不湿桌面；
3、圆环形型状、中间喷雾，质量稳定；
4、出口孔径小，从6um--11um不等一系列规格；
5、频率：135KHz+/-5KHz；
6、电容：2600PF+/-15PF；
7、功率：3W；
8、雾化量80ml/h；
9、可直接贴水面或接棉棒工作，主要应用在大雾化量的高档玩具、USB电源桌上型微型加湿机、美容仪、精油及香水雾化、蚊香水等。
雾化片的参数
雾化片的参数
雾化片的参数是用来描述雾化片性能的指标，下面就针对几个常见的参数进行详细的中文解释。
1. 雾化片直径：指雾化片直径的大小，常用单位为微米。
雾化片直径越小，则能够产生的雾化颗粒也就越小，雾化效果越好。
2. 雾化片材质：雾化片由不同的材质制成，包括陶瓷、金属等。
不同的材质具有不同的机械强度和化学稳定性，可以根据具体的应用场景选择合适的材质。
4. 雾化片数量：雾化片数量是指在雾化设备中所使用的雾化片数量。
更多的雾化片可以产生更细的雾化颗粒，但也会增加设备的成本和复杂度。
6. 雾化片松弛度：指雾化片在工作时所产生的变形程度，具有一定的影响雾化效果的作用。
7. 雾化片开孔布局：雾化片上的雾化孔分布方式，分为网状、直线、交错等。
各种孔布局方式会直接影响到雾化的均匀度和稳定性。
8. 雾化片表面处理：雾化片表面采用不同的处理方式包括电解、喷砂等方法，能够提高雾化的效率和稳定性，防止雾化堵塞。
9. 雾化片使用寿命：雾化片的使用寿命是指在使用过程中，雾化片所能够保持雾化效率和稳定性的时间长度。
不同材质的雾化片具有不同的使用寿命。
总的来说，不同的雾化片参数会直接影响到雾化效果的稳定性和均匀度。
在选择雾化片时，需要根据具体的应用需求，选择最适合的雾化片参数组合。

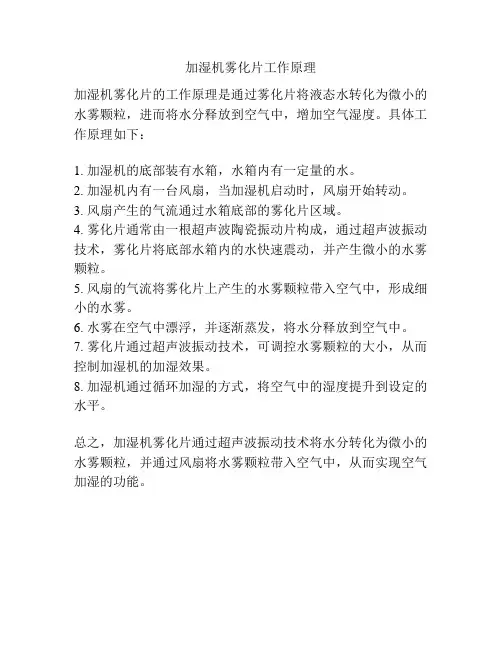

加湿机雾化片工作原理
加湿机雾化片工作原理
加湿机雾化片的工作原理是通过雾化片将液态水转化为微小的水雾颗粒，进而将水分释放到空气中，增加空气湿度。
具体工作原理如下：
1. 加湿机的底部装有水箱，水箱内有一定量的水。
2. 加湿机内有一台风扇，当加湿机启动时，风扇开始转动。
3. 风扇产生的气流通过水箱底部的雾化片区域。
4. 雾化片通常由一根超声波陶瓷振动片构成，通过超声波振动技术，雾化片将底部水箱内的水快速震动，并产生微小的水雾颗粒。
5. 风扇的气流将雾化片上产生的水雾颗粒带入空气中，形成细小的水雾。
6. 水雾在空气中漂浮，并逐渐蒸发，将水分释放到空气中。
7. 雾化片通过超声波振动技术，可调控水雾颗粒的大小，从而控制加湿机的加湿效果。
8. 加湿机通过循环加湿的方式，将空气中的湿度提升到设定的水平。
总之，加湿机雾化片通过超声波振动技术将水分转化为微小的水雾颗粒，并通过风扇将水雾颗粒带入空气中，从而实现空气加湿的功能。
雾化片的工作原理
雾化片是一种将液体转化为微米级液滴颗粒的仪器，所以在宏观上显得雾蒙蒙的。
根据用途的不同，雾化器主要可以分为空气加湿器和医用雾化片。
空气加湿器用于改善室内空气的相对湿度，医用雾化片主要用于治疗上下呼吸系统疾病。
雾化片原理1、压缩雾化片。
通过压缩空气或氧气，它以高速通过细孔的孔口。
根据文丘里效应，孔口附近会产生负压，使储药罐中的药液随着高速气流撞击屏障，被粉碎成大小不一的液体颗粒。
然后经过二次筛选，大部分直径较大的颗粒会落回储液槽中等待再次雾化，而直径较小的颗粒会中速喷出。
一般来说，压缩雾化器的空气流量为6L/min-8L/min，储药罐中药物的体积为5ml左右，可以产生理想的气溶胶粒子。
压缩雾化器产生的气溶胶粒子直径一般在3μm-7μm之间，直径5微米的粒子一般在50%以上，有的品牌可达65%以上。
2、超声波雾化片。
通过超声波薄板的高频振动，破坏药液的表面张力，将药液转化为气溶胶粒子。
振动频率与粒径成反比，即振动频率越低，液体粒径越大，反之亦然。
振动的强度决定了雾化颗粒的密度。
振动强度越大，颗粒的密度就越大。
超声雾化器产生的气溶胶粒子大小在3微米到10微米之间，吸入肺部的药液沉降率在2%到12%之间。
需要注意的是，由于超声雾化器产生的气溶胶密度较高，颗粒中值直径较大，肺心病患者容易因体内氧低而出现气短甚至窒息。
而更换压缩雾化片可以在很大程度上避免此类问题，其患者体验明显优于超导雾化器，临床效果也优于超导雾化片。
3、网状雾化片。
网状雾化片是近年来出现的一种新型雾化器，它结合了超声雾化器和压缩雾化器的原理和特点。
净雾化器具有带有数千个直径约3微米的孔的喷嘴设计，工作时，药液被振动器产生的微小超声波振动初步雾化，然后药液通过网状喷嘴从孔中挤出，实现二次雾化，形成直径更小的气溶胶颗粒。
雾化粒子的直径集中在3微米和7微米之间，直径5微米的颗粒一般在50%以上，部分品牌可达60%-90%，主要用于儿童的雾化治疗。
雾化片的原理
雾化片的原理
雾化片是一种常见的雾化器件，其主要原理是将液体通过雾化片的微小孔洞形成微小的雾滴，从而实现液体的雾化。
雾化片通常由陶瓷、金属、塑料等材料制成，其中陶瓷材料的使用最为广泛。
在雾化片中，液体首先经过一个进液口流入雾化片内部的容器中，然后被压缩空气或超声波等能量形式激励，形成微小的雾滴。
这些微小的雾滴大小通常在几微米至几十微米之间，具有非常大的表面积和较高的扩散性，因此可以很好地与空气接触，从而实现液体的雾化。
雾化片的雾化效率和雾化质量取决于多个因素，例如雾化片的材料、孔径大小、液体的流量和粘度等。
因此，在设计和选择雾化片时需要考虑这些因素，并根据实际需求进行优化选择。
雾化片广泛应用于医疗、化工、食品、化妆品等领域。
例如，在医疗领域，雾化片可以用于制备雾化药物，以便于患者吸入治疗，提高药效和疗效。
在化工领域，雾化片可以用于制备涂料、液体肥料等，以实现更加均匀和细致的喷涂效果。
在食品领域，雾化片可以用于制备调味品、香精等，以提高产品质量和口感。
雾化片是一种非常重要的雾化器件，其应用范围非常广泛。
随着科技的不断发展，雾化片的技术也在不断创新和完善，将为各行各业带来更加便捷和高效的解决方案。
超声波加湿器详细介绍中英文对照
超声波加湿器详细介绍中英文对照超声波加湿器是一种利用超声波震动产生微小水滴来增加室内湿度的装置。
它通过超声波震动器将水震动成微小水滴，然后通过风扇将这些水滴喷出到室内空气中，从而增加室内湿度。
这种加湿器的工作原理简单、噪音小，并且能够快速增加室内湿度，所以受到了众多消费者的青睐。
超声波加湿器的主要部件包括超声波噴霧片、超声波震动器、水箱、电机和控制电路等。
超声波噴霧片是该加湿器的核心部件，它由陶瓷材料制成，能够对水进行超声波震动。
超声波噴霧片的震动频率一般在1.7MHz左右，通过震动将水震动成细小水滴。
超声波震动器是超声波噴霧片的驱动器，它能够产生超声波震动，并将震动传递给噴霧片。
水箱是存放水的容器，其大小和加湿器的工作时间有关，大多数超声波加湿器的水箱容量为2升。
电机是控制风扇运转的部件，它能够将噴霧片震动产生的水滴喷向室内空气。
控制电路则用于控制超声波震动器、电机和风扇的工作模式和时间。
超声波加湿器有许多优点。
首先，它使用超声波震动产生微小水滴，而不是蒸汽或喷雾，所以噪音小，能够降低人们的工作和生活压力。
其次，它采用无需加热的方式工作，所以能够节省能源并且更加安全。
此外，超声波加湿器还有多种工作模式和时间设置，可以根据不同需求进行操作。
例如，可以选择连续工作模式或间歇工作模式，根据室内湿度选择合适的时间设置。
另外，超声波加湿器还具有自动关机功能，当水箱中的水用尽时，加湿器会自动关闭，避免了因为水箱干燥而引发的安全隐患。
然而，超声波加湿器也存在一些缺点。
首先，它所能加湿的面积有限，一般适用于小型或中型房间。
其次，由于超声波震动片会产生静电，所以容易吸附空气中的灰尘和污染物，导致水滴中含有各种细菌和有害物质。
因此，使用超声波加湿器时，应该经常清洗超声波噴霧片和水箱，避免水滴中的细菌和有害物质对人体健康造成影响。
总的来说，超声波加湿器是一种方便、高效、安全的加湿装置。
它通过超声波震动产生微小水滴，能够快速增加室内湿度，降低室内空气质量，改善人们的工作和生活环境，并且具有多种工作模式和自动关机功能。
雾化片的属性
雾化片的属性
加湿器的重要配件就是雾化片，雾化片的作用简单来说：雾化片是利用超声原理，通过高频震荡将水变成微小的水珠状，从而产生雾气喷出。
雾化片有分陶瓷雾化片和微孔雾化片。
陶瓷雾化片一般用于家用加湿器比较多，因为一般家用加湿器都是比较大型的，它需要带动的电压相对较大，常规都是24V-48V，所以用到的功率也比较大，常规用的有1.7MHz、2.4 MHz、3.0 MHz、3.5 MHz，广泛应用与于宾馆、盆景、家居室内的干湿度的调节以防止由于空气干燥而影响身体健康。
虽然陶瓷雾化片价格优惠，一样能达到出雾效果，但由于成本低，材质上的劣势，陶瓷雾化片远远不能达到高端产品理想的效果，从而开发出质量好的微孔雾化片。
微孔雾化片是现在加湿器主要使用的配件，那微孔雾化片的工作原理也是很简单：将微孔雾化片放在水面上或接吸水棉棒，通过中间细微孔，利用高频震动把水瞬间分解成细小的小珠状，由雾化片中间细孔喷出。
微孔雾化片的规格主要有：13.8mm、16mm、20mm，频率在100-170KHz 左右，具体的频率是随着雾化片规格不同而变化，电压一般在是3-5V，客户对雾化片的规格有特别要求的话，东莞天工都可以定制，尽最大努力满足客户的要求。
由于微孔雾化片具有质量好、耐腐蚀、耐酸碱、使用寿命长的特点，现被广泛使用，不仅使用于要求高的医疗仪器上，如医用雾化器、医疗吸药器，还适用小型加湿器、迷你加湿器、美容仪、香薰机、护发器等。
雾化片工作原理
雾化片工作原理
雾化片是一种常见的雾化器零部件，其工作原理主要是通过高速振动将液体转
化为微小的液滴，从而形成雾化效果。
雾化片广泛应用于医疗、家用、工业等领域，其工作原理的了解对于雾化器的设计和使用至关重要。
首先，雾化片通常由压电陶瓷材料制成，其具有压电效应，即在受到外加电压
作用时，会产生机械振动。
当外加交变电压作用于压电片上时，压电片会产生高频振动，这种高频振动会传导到液体表面，从而将液体分散成微小的液滴。
其次，雾化片的工作原理涉及到液体的表面张力和振动频率的关系。
当液体受
到高频振动时，液体表面张力会被破坏，液体分子会受到振动力的作用而分散成微小的液滴。
这些微小液滴的大小和均匀程度取决于雾化片的振动频率和振幅，因此雾化片的设计和制造对于雾化效果具有重要影响。
此外，雾化片的工作原理还与喷嘴结构和气流有关。
在雾化器中，雾化片产生
的微小液滴需要通过喷嘴喷出，并与气流混合形成雾化效果。
因此，喷嘴的设计和气流的控制也是影响雾化效果的重要因素。
总的来说，雾化片的工作原理是通过压电陶瓷材料产生高频振动，破坏液体表
面张力，将液体分散成微小的液滴，再通过喷嘴和气流形成雾化效果。
了解雾化片的工作原理有助于优化雾化器的设计和使用，提高雾化效果和性能。
通过以上对雾化片工作原理的介绍，相信大家对雾化器的工作原理有了更深入
的了解。
在实际应用中，我们需要根据具体的需求和条件选择适合的雾化片和喷嘴结构，以获得理想的雾化效果。
同时，对于雾化器的使用和维护也需要注意保持雾化片的清洁和完好，以确保其正常工作和使用寿命。
希望本文对大家有所帮助，谢谢阅读！。
1.7mhz雾化片驱动电路
1.7mhz雾化片驱动电路加湿器相信大家不会陌生，加湿器内加入自来水，打开加湿器的开关，不出几秒，加湿器便能产生云雾缭绕的效果。
那么，水到底是怎样就变成云雾的呢？下面就给大家解密一下！现在所用的加湿器，大部分是利用超声波的高频振荡（振荡频率高达1.7MHz 或2.4MHz），可以将水雾化为1微米到5微米的超微粒子。
超声波加湿器，具有在室内降温、保湿等功能，这项目技术的关键，是利用超声波击打出水雾，其中能产生超声波震动的核心元件就是雾化片。
▲雾化片雾化片产生的高频振荡，可以将液态水分子结构打散而产生自然飘逸的水雾。
超声波的雾化方式与加热雾化方式比较，能源节省90%。
▲ 加湿器PCB超声波雾化片可分成两种，一种是陶瓷雾化片，另一种是微孔雾化片。
陶瓷雾化片和微孔雾化片结构构造不一样，陶瓷雾化片是由压电陶瓷片制成，具有压电效应。
▲陶瓷雾化片陶瓷雾化片是把雾化片放在离水面三毫米的地方，利用高频振动把水瞬间分解成细小的水珠状，再由喷嘴喷出来，利用超声原理将水变成微小的水珠状，从而产生雾气喷出。
陶瓷雾化片需要较大的电压来带动，常规是都是24V~48V电压，所以比微孔雾化片的功率要大。
而微孔雾化片是由钢片穿孔而成，微孔雾化片是通过中间细微孔，由海绵吸棒把水吸上来，由雾化片中间细孔喷出。
▲微孔雾化片小型加湿器里面用到最多的是微孔雾化片，功率是比较小的。
雾化片的常用尺寸有13.8mm、16mm、20mm，最大的有25mm。
雾化片的频率有108kHz、110kHz、150kHz、160kHz、1700kHz。
接下来，分享几个雾化片驱动的几个电路，供大家参考。
分立元件驱动方式该超声波加湿器电路由电源电路、振荡器电路和水位控制电路组成。
交流220V电压经变压器降压，然后经过桥式整流滤波电路，为水位控制电路和振荡器提供工作电压。
在水位检测电极检测到有水时，整流后的直流电压经两个水位电极之间水的电阻，为V1的集电极提供工作电压，使V1导通，V1导通后V2也导通，为振荡器提供偏置电压。
雾化片的原理
雾化片的原理一、引言雾化片是一种常见的雾化技术的核心部件，广泛应用于医疗、航空航天、农业等领域。
本文将深入探讨雾化片的原理，包括工作原理、基本结构和应用场景。
二、雾化片的工作原理雾化片的工作原理是将液体转化为微小的液滴，通过气流传送，从而形成可见的雾化。
“雾化”一词源自拉丁语“nebulosus”，意为“云雾”。
下面将详细介绍雾化片的几种常见工作原理。
1. 振动膜片原理振动膜片原理是一种常见且常用的雾化片工作原理。
其结构主要包括振动膜片、传导介质和雾化孔。
液体经过雾化片，通过振动膜片的振动产生波动，将液体分散成微小液滴，形成雾化。
2. 压力喷雾原理压力喷雾原理是另一种常见的雾化片工作原理。
其结构主要包括软管、喷嘴和驱动器。
通过驱动器给软管施加压力，将液体喷入喷嘴，通过喷嘴的小孔将液体雾化成微细液滴。
3. 超声波雾化原理超声波雾化原理是利用超声振动的波动力量将液体分散成微细液滴。
其结构主要包括超声波振动器、液体槽和雾化孔。
超声波振动器将电能转化为超声振动，并通过液体槽将液体雾化成微细液滴。
三、雾化片的基本结构雾化片主要由以下几部分组成：振动膜片（或喷嘴、超声波振动器）、传导介质（或软管、液体槽）和雾化孔（或喷嘴孔、超声波孔）。
其中，传导介质起到将液体引导到雾化孔的作用，而雾化孔则负责将液体雾化成微细液滴。
四、雾化片的应用场景由于其雾化效果好、操作简单等特点，雾化片被广泛应用于以下领域：1. 雾化疗法雾化片在医疗领域中应用广泛，主要用于雾化疗法。
雾化疗法是通过将药物溶液雾化成微细颗粒，通过呼吸系统输送到患者体内，以达到治疗目的。
常见的应用包括支气管炎、哮喘等呼吸系统疾病的治疗。
2. 农业喷雾在农业领域，雾化片被广泛应用于农作物的喷雾。
通过将农药或营养液雾化成微细颗粒，可以更好地覆盖植物表面，提高药物或养分的利用率。
这种雾化技术可以有效防治农作物病害并促进植物生长。
3. 工业喷雾雾化片也被广泛应用于工业领域，常见的应用包括喷漆、喷涂等工艺。
雾化片的参数
雾化片的参数
雾化片是一种常见的雾化器件，其主要用途是将液体或固体颗粒雾化成微小颗粒，以便于更好地进行传输、吸入或喷雾。
雾化片的参数对于雾化效果和使用寿命有着重要的影响，下面简单介绍一下常见的雾化片参数。
1.材料：雾化片的材料一般有金属、塑料和陶瓷等，不同材料的雾化片适用于不同的液体或固体颗粒，如一些酸性液体就需要使用陶瓷雾化片。
2.孔径：雾化片的孔径越小，雾化成的颗粒也就越细，但是孔径太小容易被堵塞，影响使用效果。
常见的孔径大小为几微米到数十微米。
3.加工工艺：雾化片的加工工艺对其雾化效果和使用寿命都有着重要的作用。
一些高端的雾化片采用了先进的加工工艺，使其雾化效果和使用寿命更加稳定和可靠。
4.表面处理：一些表面处理技术如电镀等可以提高雾化片的耐腐蚀性和机械强度，从而提高其使用寿命。
总之，选择合适的雾化片参数对于雾化效果和使用寿命都至关重要，需要根据具体应用环境和要求进行选择。
- 1 -。
雾化片的工作原理
本文信息贡献者：陶瓷雾化片它是利用超声原理将水变成微小的水珠状，从而产生雾气喷出，它的材质是采用玻璃釉面精制而成，光亮美观，具有很强的耐碱，耐酸等功效。
主要应用与宾馆盆栽，家用加湿器，某些医疗器械等领域。
雾化片直径为：16MM、20MM、25MM系列不锈钢雾化片,镀镍雾化片，镀钛雾化片，耐酸碱雾化片。
超声波换能器、人体红外传感器、硅光管、紫外线、角位移等。
特价优质品。
且使用寿命可达5000小时以上. 雾化晶片主要用于雾化器，加湿器和某些医疗器械。
概述1.超声波雾化器利用电子高频震荡（振荡频率为1.7MHz 或2.4MHz，超过人的听觉范围，该电子振荡对人体及动物绝无伤害），通过陶瓷雾化片的高频谐振，将液态水分子结构打散而产生自然飘逸的水雾，不需加热或添加任何化学试剂。
与加热雾化方式比较，能源节省了90%。
另外在雾化过程中将释放大量的负离子,其与空气中漂浮的烟雾、粉尘等产生静电式反应，使其沉淀，同时还能有效去除甲醛、一氧化碳、细菌等有害物质，使空气得到净化，减少疾病的发生。
2.在正确的使用情况下，雾化片的使用寿命约5000小时以上，且极易更换。
其使用寿命还与水的质量有关，如果雾化片上沉积了水垢，请用柔布清洗。
根据不同的的水质和使用目的，可以选用不同的雾化片，如水质较硬的地区选用覆不锈钢的雾化片，要求耐酸的使用环境选用玻璃釉面的雾化片。
雾化器具有断水自动保护功能，当水位低于水位开关时，雾化器会自动停止工作。
雾化器工作时，请勿把手置于雾化片上方，因高频震荡，手会有刺痛的感觉，但这不是电的冲击或漏电。
3.一般家用加湿器是通过雾化片与BU406，电容，电阻组成正反馈谐振电路，28V-50V直流电压之间可调压控输出谐振功率，达到控制雾化大小的作用。
水珠成雾状广泛应用与于宾馆盆景、家居室内的干湿度的调节以防止由于空气干燥而影响身体健康。
该雾化片具有性能稳定，雾粒微小，雾化量大，防腐蚀，使用寿命长等优点。
雾化片工作原理
雾化片工作原理雾化片是一种常见的雾化设备，它能够将液体化合物转化为微小的液滴，并将其释放到空气中。
这种技术被广泛应用于医疗、工业和家用领域，例如喷雾器、雾化加湿器和雾化喷雾器等。
那么，雾化片是如何工作的呢？接下来，我们将详细介绍雾化片的工作原理。
首先，雾化片通常由陶瓷、金属或塑料材料制成。
这些材料具有良好的导热性和耐腐蚀性，能够适应不同的工作环境和液体化合物。
在雾化片的表面，有许多微小的孔洞或通道。
当液体化合物通过这些孔洞或通道流过时，会受到高频振动或超声波的作用，从而产生液滴的雾化效果。
其次，雾化片的工作原理可以分为两种类型，机械雾化和超声雾化。
在机械雾化中，液体化合物通过压力或气流的作用，经过雾化片的微孔，形成微小的液滴。
而在超声雾化中，雾化片会产生高频振动或超声波，使液体化合物迅速分散成微小的液滴。
无论是机械雾化还是超声雾化，都能够实现高效的雾化效果。
此外，雾化片的工作原理还受到液体性质、雾化片材料和工作参数的影响。
例如，不同的液体化合物具有不同的表面张力和黏度，需要选择合适的雾化片材料和工作参数来实现最佳的雾化效果。
同时，雾化片的孔径、孔隙率和振动频率也会影响雾化效果，需要进行合理的设计和调整。
总的来说，雾化片通过高频振动或超声波的作用，将液体化合物雾化成微小的液滴，并释放到空气中。
它的工作原理包括机械雾化和超声雾化两种类型，受到液体性质、材料和工作参数的影响。
通过合理的设计和调整，能够实现高效、稳定的雾化效果。
在实际应用中，雾化片被广泛用于医疗喷雾器、工业喷涂和家用加湿器等领域。
它能够将液体化合物均匀地分散到空气中，实现精细的喷雾效果。
因此，深入了解雾化片的工作原理对于提高雾化设备的性能和应用效果具有重要意义。
综上所述，雾化片是一种能够将液体化合物雾化成微小液滴的设备，其工作原理包括机械雾化和超声雾化两种类型。
通过合理的设计和调整，能够实现高效、稳定的雾化效果。
对于提高雾化设备的性能和应用效果具有重要意义。
雾化片等效电路
雾化片等效电路
雾化片是一种将液体转化为微小颗粒的装置，常用于雾化喷雾器、雾化加湿器等设备中。
在电路设计中，为了方便计算和分析，可以将雾化片抽象为一个等效电路模型。
1. 雾化片的基本原理
雾化片的基本原理是利用高频振动将液体分散成微小颗粒。
具体来说，雾化片由一个振荡器和一个附着在振荡器上的液体储存器组成。
当振荡器振动时，液体从储存器中流出，被振动分散成微小颗粒，形成雾状物。
2. 雾化片的等效电路模型
为了方便电路设计和分析，可以将雾化片抽象为一个等效电路模型。
该模型主要包括以下几个部分：
(1) 电源：雾化片需要外部电源供电，一般为直流电源或交流电源。
(2) 振荡器：振荡器是雾化片的核心部件，它负责产生高频振动，将液体分散成微小颗粒。
振荡器通常由压电陶瓷材料制成，具有压电效应。
(3) 液体储存器：液体储存器是雾化片中存放液体的部件，一般为一个容器或管道。
(4) 驱动电路：驱动电路是控制振荡器振动的电路，通常由晶体管、电容器、电阻器等元件组成。
(5) 输出电路：输出电路是将振动产生的高频信号转化为雾状物的电路，通常由雾化片的喷嘴或雾化器组成。
3. 雾化片的应用
雾化片广泛应用于医疗、农业、工业等领域。
在医疗领域，雾化片可以将药物雾化成微小颗粒，便于患者吸入，提高药效。
在农业领域，雾化片可以将农药雾化成微小颗粒，提高喷洒效果。
在工业领域，雾化片可以将液体喷雾到工件表面，实现喷涂、表面处理等功能。
总之，雾化片是一种重要的微型化装置，其等效电路模型可以帮助电路设计师更好地理解和分析其工作原理，进而实现更加精准的电路设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
雾化片介绍
雾化片，通常我们听到最多的要数陶瓷雾化片，所谓陶瓷雾化片的压电陶瓷材料是一种能够将机械能和电能互相转换的功能陶瓷材料。
属于无机非金属材料，是一种具有压电效应的材料。
所谓压电效应是指某些介质在力的作用下，产生形变，引起介质表面带电，这是正压电效应。
反之，施加激励电场，介质将产生机械变形，称逆压电效应。
陶瓷雾化片（实孔雾化片、超声波雾化片）本身是一个陶瓷片：正确名字称为压电陶瓷雾化片（也叫釉面雾化片）表面采用玻璃釉面精制成，利用高频振动超声原理把水瞬间分解成细小的水珠状，再由本身雾化器产品喷出来。
主要用于室内用的24V-36V加湿器和蒸脸器，假山造景上。
微孔雾化片：由压电功能的陶瓷片以及金属膜来组合而成，金属膜有微孔区域，一般是用激光穿孔而成，所以成本会比实孔的贵。
工作时由海绵吸棒把水吸上来，再由雾化片中间细孔喷出，因细孔被堵住则无法再喷出雾气，所以对水质要求较高。
其功率较小，是近几年新出的雾化产品，主要用于USB小型5V加湿器，手持补水仪器。
美容片：类似于压电陶瓷雾化片，但是是不喷雾的，只有震动作用，可用在倒车雷达，美容仪器等产品上。
陶瓷雾化片的频率都是MHZ的，而微孔雾化片的频率都是KHZ的，还有一个明显的区别就是压电陶瓷雾化片的频率越高切片就越薄，反之频率越低切片就越厚，微孔雾化片是不存在这种现象的，无论频率高或低切片都是一样的薄。
市面上一般都是13.8mm 、16mm 、20mm和25mm这四种体积比较多，频率有两种，一种是1.7MHZ，另一种是2.4M的。
许多人认为2.4M的频率最大，那么喷雾量一定是最大的，其实这么说也不完全对也不完全错，2.4M的陶瓷雾化片和1.7M的喷雾量是差不多的，只是2.4M的喷雾量更细更大，因此所用的电压也更高，会用到20V以上，1.7M的则只有到12-24V 左右的电压。
压电陶瓷雾化片的作用不止是加湿器，还会用在医用雾化器、美容喷雾器和地震仪等一些造福民生的产品上。
微孔雾化片也就是我们常称不锈钢雾化片是采用不锈纲片激光穿孔，在打出微小的激光孔之后，再把不锈纲片贴在压电陶瓷片上，再经过焊接粘贴，因为中间有着几百个数小（这个孔非常小甚至可以达到 6 um 左右）的小孔所以简称为微孔雾化片。
微孔雾化片特点有体重比原始的压电陶瓷雾化片系列要轻，大概就在 2 克左右，启动电源低，在5V就可以启动了，原始的需要12V-60V之间才能够起振频率，这样原始的产品就不能应用到目前高速发达的电脑周边应用了。
微孔雾化片一般都是用于小型美容喷雾器上的，用量够一人使用，这种频率的各类就比较多了，有103KHZ 、 108KHZ 和 110KHZ 、 115KHZ 、 I50KHZ 、 160MHZ 和180KHZ 等几种，且误差是±0.8 ，可以根据产品不同的要求有多种选择。
下面介绍三种陶瓷雾化片的特点：
镀钛雾化片：
材料：铁，银，压电陶瓷
镀钛雾化片与其他雾化片的不同之处在于表面镀了一层化学性质的钛，钛是一种金属元素，有很好的耐热性，熔点高达1668 ℃。
在常温下，钛可以安然无恙地躺在各种强酸强碱的溶液中，因此镀钛雾化片有良好的耐高温、耐低温、抗强酸、抗强碱，以及高强度、低密度。
镀镍雾化片：
材料：镍，银，压电陶瓷，镍具备的优良特点质坚硬，以及良好的机械强度和延展性，难熔、在空气中不氧化的特性具有石兹性和良好的可塑性。
有好的耐腐蚀性，在空气中不被氧化，又耐强碱。
镍是不锈钢主要台金原料之首声因此镀镍雾化片在早先被人们（叫做不锈纲雾化片）其实这个不是真的不锈钢，只是指的电镀成看起来像是不锈钢。
镀镍雾化片具备的优良特点美观、干净、又不易锈蚀。
镀釉雾化片：
材料：玻璃釉，银，压电陶瓷晶体，釉通常熔着在陶瓷制品表面的类玻璃薄层诀表面光滑我们日常使用的陶瓷器，一般都穿着一身光润、平骨的衣棠，特别是日用陶瓷，对“衣棠”更为讲究，有的洁白如玉，有的五彩缤纷，十分美观。
陶瓷的这种衣棠，名叫“釉”。
镀釉雾化片表面的一层主要起到了使瓷器致密化、光泽柔和，又不透水和气，给人明亮如镜的感觉。
同时可以提高使用强度和化学稳定性，起到防止污染，便于清洗，减小腐蚀等作用。
陶瓷雾化片的关键参数如下表：
微孔雾化片关键参数如下表：。
