ProE配置文件详解
proe config全部配置文件说明
button_name_in_help yes, no
设置为“yes”时，任一选定的菜单选项的名称和菜单，将以英文显示在与该按钮相关联的帮助文本中。
cable_int_portions_for_clr yes, no
bitmap_size 250，数值
与save_bitmap连接使用。确定保存的位图图像的大小（方形的）。
blank_layer 值
开始一个Pro/ENGINEER进程时，遮蔽指定的层。该值为层标识。
它只对层标识1 - 32有效。
确定系统使用哪一个倒圆角创建功能。
yes - 使用旧（版本16.0）功能。
no - 使用新功能。
allow_package_children all, feature, none
设定参照包装元件的特征的允许度。设定此选项后，即可在当前的Pro/ENGINEER进程中立即生效。
将此配置文件现象设置为yes，使得下列选项可用：
“扭曲”菜单中：“局部拉伸”、“半径圆顶”、“截面圆盖”、“耳”、“唇”。
“实体”菜单中：“开槽”、“轴肩”、“凸缘”、“ 退刀槽”。
“基准”菜单中：“计算”。
allow_cycle_optimize yes, no
no - 排除对内部缆部分的全局间隙检查。
yes - 包括对内cadam_line_weights light, medium, heavy
为了用与标准一致的正确的线宽对绘图出图，在Pro/ENGINEER中定义图元的线宽。这些线宽的缺省Pro/ENGINEER值为：
no - 在着色和修剪后，将模型显示为多个曲面。

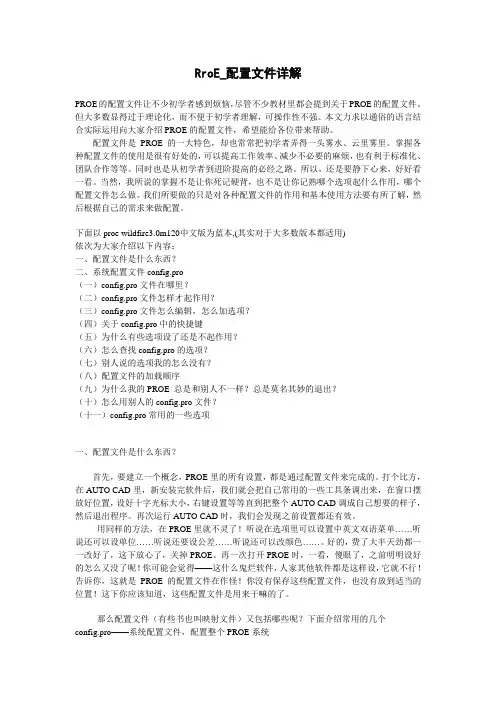

RroE_配置文件详解
RroE_配置文件详解PROE的配置文件让不少初学者感到烦恼，尽管不少教材里都会提到关于PROE的配置文件。
但大多数显得过于理论化，而不便于初学者理解，可操作性不强。
本文力求以通俗的语言结合实际运用向大家介绍PROE的配置文件，希望能给各位带来帮助。
配置文件是PROE的一大特色，却也常常把初学者弄得一头雾水、云里雾里。
掌握各种配置文件的使用是很有好处的，可以提高工作效率、减少不必要的麻烦，也有利于标准化、团队合作等等。
同时也是从初学者到进阶提高的必经之路。
所以，还是要静下心来，好好看一看。
当然，我所说的掌握不是让你死记硬背，也不是让你记熟哪个选项起什么作用，哪个配置文件怎么做。
我们所要做的只是对各种配置文件的作用和基本使用方法要有所了解，然后根据自己的需求来做配置。
下面以proe wildfire3.0m120中文版为蓝本,(其实对于大多数版本都适用)依次为大家介绍以下内容：一、配置文件是什么东西？二、系统配置文件config.pro（一）config.pro文件在哪里？（二）config.pro文件怎样才起作用？（三）config.pro文件怎么编辑，怎么加选项？（四）关于config.pro中的快捷键（五）为什么有些选项设了还是不起作用？（六）怎么查找config.pro的选项？（七）别人说的选项我的怎么没有？（八）配置文件的加载顺序（九）为什么我的PROE 总是和别人不一样？总是莫名其妙的退出？（十）怎么用别人的config.pro文件？（十一）config.pro常用的一些选项一、配置文件是什么东西？首先，要建立一个概念，PROE里的所有设置，都是通过配置文件来完成的。
打个比方，在AUTO CAD里，新安装完软件后，我们就会把自己常用的一些工具条调出来，在窗口摆放好位置，设好十字光标大小，右键设置等等直到把整个AUTO CAD调成自己想要的样子，然后退出程序。
再次运行AUTO CAD时，我们会发现之前设置都还有效。
proe全部配置文件说明
设置在系统上开始出图所用的命令，对于Windows NT或Windows
95，选项windows_print_manager对Pro/ENGINEER进行配置，以出图到Windows NT或Windows
文件的缺省目录。使用完整路径名，以避免出现问题。例如，/home/users/library/mach_db。
pro_mf_cl_dir <目录名>
设置制造CL数据文件的缺省目录。使用完整路径名，以避免出现问题。例如，/home/users/library/mfg_cl
pro_spool_dir <当前工作目录>, <完整路径名>
设置在其中检索卷轴的目录。使用完整路径名，以避免出现问题。例如：/home/users/spools。
pro_surface_finish_dir <目录名>
pro_font_dir
设定缺省字体目录。Pro/ENGINEER会将此目录中的所有字体装载到绘图中，而忽略系统和工作目录中的字体
pro_format_dir <目录名>
设置绘图格式库的缺省目录。使用完整路径名，以避免出现问题。例如，/home/users/library/formats。
pro_colormap_path <完整路径名>
指定从磁盘装载彩色映像文件 (.map) 的路径。使用完整路径名，以避免出现问题。
pro_cosmos_path <路径名>
指定到可执行的COSMOS （runcosmos）的路径。
pro_crosshatch_dir <目录名>
PROE配置文件解释
数据交换 yes -启用一个要由Micrographic CGM 转换器处理的图元文件。
advanced_intersection no
组件 控制相交工具的外观和可用功能的范围。yes, no
af_copy_references_flag no
用户界面 在注释特征定义对话框中切换复制参照列的显示no, yes no
align_cable_bundles yes
机电 在新创建的束相交或分支位置处将其对齐yes, no
autoplace_single_comp yes
组件 yes-装配带有界面的元件时会自动将该元件放置在满足界面定义的第一个位置处。
auxapp_popup_menu_info no
用户界面 在跟踪文件中启用弹出式菜单信息的显示。yes, no
bell no
环境 yes-打开每次提示后都要响的键盘铃。no-关闭键盘铃。要覆盖该设置，使用"工具"菜单中的"环境"对话框。
auto_constr_offset_tolerance 0.5
绘图 设置创建偏距尺寸的自动约束公差。如果距离小于此公差与元件尺寸的乘积，偏距将设置为重合。缺省值为0.5。
auto_convert_cables yes
机电 yes-当再生一个版本11.0 以前的缆组件时，系统自动为该组件中的每根单独线或缆创建一个单独的线轴特征。no-出现一个缆转换界面。
数据交换 设置ATB '激活时自动检查状态'切换的状态。on, off
atb_auto_check_on_retrieve on

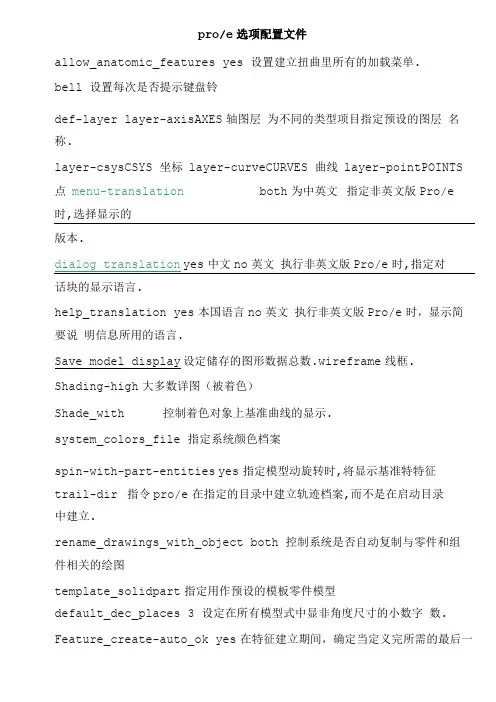

proe选项配置文件
pro/e选项配置文件allow_anatomic_features yes 设置建立扭曲里所有的加载菜单.bell 设置每次是否提示键盘铃def-layer layer-axisAXES轴图层为不同的类型项目指定预设的图层名称.layer-csysCSYS 坐标layer-curveCURVES 曲线layer-pointPOINTS 点menu-translation both为中英文指定非英文版Pro/e 时,选择显示的版本.话块的显示语言.help_translation yes本国语言no英文执行非英文版Pro/e时，显示简要说明信息所用的语言.Save model display 设定储存的图形数据总数.wireframe线框.Shading-high大多数详图（被着色）Shade_with 控制着色对象上基准曲线的显示.system_colors_file 指定系统颜色档案spin-with-part-entities yes指定模型动旋转时,将显示基准特特征trail-dir 指令pro/e在指定的目录中建立轨迹档案,而不是在启动目录中建立.rename_drawings_with_object both 控制系统是否自动复制与零件和组件相关的绘图template_solidpart指定用作预设的模板零件模型default_dec_places 3 设定在所有模型式中显非角度尺寸的小数字数. Feature_create-auto_ok yes在特征建立期间，确定当定义完所需的最后一个元素是否自动启动对话方框的确定.Flip_arrow_scale 2 为扩大反向箭头尺寸设定比例因子.工程图tol_mode Nominal尺寸没有公差.Limits显示上下偏差.Plusminus显示为加减公差.Plusminussym尺寸带单一正公差和单一负公差.allow_move_view_with_move no yes允许在绘图模式是使用(移动)指令来移动绘图视图.highlight_new_dims yes 在绘图模式中,用红色明示新尺寸,直到移动它们或重画屏幕penl line-weight 2 使用静电绘图仪用笔数设定出图的图的像素粗细. (1-16)pro_format_dir 为绘图格式库设定预设目^.使用完整路径.Pro_unit_length unit_mm 设定新对象是预设的单位.Drawing_text_height 设定绘图所有文字的内定高度Text_thickness 设定文字厚度Text_width_factor 设定文字宽度和高度间的比值Broken_view_offset 设定破断视图两部分之间的偏移距离Detail_circle_line_style 设定详细视图中圆的线型Projection_type确定建立投影视图的方法View_note 建立与视图相关的注释，如设定为"std_din”则建立与视图相关的注释,且省略“section"，“detail"，“see detail” 等词.设为“std_ansi”则显示注释词. 工程图高级绘图设定draw_arrow_length 2.5 设定导引线箭头的长度.draw_arrow_width 1 设定导引线箭头的宽度.draw_arrow_style filled 控制所有带箭头的详细项目昕箭头样式.Dim_leader_length 3 当导引箭头在显示线外时,设定尺寸导引线的长度.Orddim_text_orientation 控制从坐标尺寸文字的方向「parallel”表示平行于导引线.drawing_text_height 2.5 设定绘图中所有文字的内定高度.Crossec_arrow_length 3 设定横截面切割平面箭头的长度.Crossec_arrow_width 1.5 设定横截面切割平面箭头的宽度. Drawing_units mm 设定所有绘图参数的单位.pro/e选项配置文件二Tolerance_class设定ISO标准模型的预设公差等级.Fine优良的，medium中等的coarse 不精确的System_colors_file 指定系统颜色档案.要使用完成路径名称以避免出现问题.Trail_dir指令Pro/ENGINEER在指定的目录中建立轨迹档案,而不是在启动中目录建立.visible_message_lines设定Pro/ENGINEER信息区域中预设的可视信息行数.spin_center_display 确定是否显示旋转中心符号.smooth_lines 选择预设情况下是否使直线平滑.set_trail_single_step 启用一个要单步执行的轨迹档案.pro_unit_sys为新模型设定预设的单位系统（中国境内一般用mmns）pro_colormap_path指定要从磁盘中加载色彩对映（.map）档案的目录路径. 使用完成路径名称以避免出现问题.pen1_line_weight 使用静电绘图仪,用笔数设定绘图的像素粗细.粗细范围是l（最细）到16（最粗）.msg_translation 执行非英文版Pro/ENGINEER时信息显示的版本.mdl_tree_cfg_file 启动Pro/ENGINEER时，指定要加载的模型结构树组态档案edge_display_quality 控制对于线框和隐藏线删除的边显示质量.正常(normal )高(high)以2为增量增加镶嵌.非常高(very_high )以3为增量增加镶嵌｛边质量质量比较好｝.低(low)由正常显示减少镶嵌,加速显示｛边质量质量比较差｝.sketcher_num_digits 输入草绘器精度数字位数(即小数字数),值为整数sketcher_dec_places设定草绘器中尺寸显示的预设小数字数，值为整数delete_after_plotting yes打印完成后删除监时槽override_store_back no 不强制将自其它目录打开的文件保存到目前的工作目录中show_axes_for_extr_arcs no是否为新引伸的圆弧建立轴线.rename_drawings_with_object both 控制系统是否复制与零件和组件相关联的工程图enable_tree_indep yes 设定不管是否为模型树自订,皆允许树窗口自proe窗口中分离sketcher_auto_create_refs选项值为2,系统自动为草绘创建两个尺寸参照；值为1时，系统自动为草绘创建方向参照，即1个参照；值为0时，系统不会自动为草绘创建尺寸参照。
ProE环境和使用配置大全
Pro/E环境和使用配置大全WildFire在启动的时候要搜索并应用如下一些常用配置文件:在选项前面有个图标，这样的图标会有三种，电脑、闪电、火柴棒。
必须注意，这三个图标意义是不同的！电脑——选项设置后要重新运行PROE后才生效。
（关闭PROE再重新打开）闪电——立即生效火柴棒——只对新建的模型、工程图等有效。
就是说，以前的建模，即使选项改了，也不会改变，只对设置生效后，后面新建的模型有效。
典型问题就是tol_mode nominal 这一项，(此项是属例外,虽然为闪电图标,但还是不可追溯选项)如果你之前没有设这一项，并做了工程图，即使后面config.pro再设好了，还是不起作用，还是显示公差。
这就是config.pro中的不可追溯选项。
当然，这样的选项是很少的。
所以我一开始就让大家设tol_mode nominalconfig.pro——系统配置文件，配置整个PROE系统gb.dtl——工程图配置文件，你可以先简单的理解为设置箭头大小，文字等标注样式。
format.dtl——工程图格式文件（可以简单的理解为图框）的配置文件。
table.pnt——打印配置文件，主要设置工程图打印时的线条粗细、颜色等。
A4.pcf——打印机类型配置文件，主要设置工程图打印出图时的比例、纸张大小等。
config.win.1——（1为流水号，每改一次自动增加）操作界面、窗口配置文件，比如说我们可以在这个文件中设置模型树窗口的大小，各种图标、工具栏、快捷键在窗口的位置等等。
Tree.cfg——模型树配置文件，主要设置在模型树窗口显示的内容、项目。
proe系统配置文件config.sup和config.pro自定义屏幕配置config.win系统颜色配置syscol.scr模型树配置tree.cfg模型外观映射表(*.dmt,*.map)绘图(drawing)选项配置文件drawing.dtl菜单定义文件 menu_def.pro下面就来说说具体的配置文件作用和用法.1. Config.sup和config.prooption Config.sup和Config.pro是proe的主配置文件,基本上所有程序级别上的配置都在config.sup 和config.pro中进行.config.sup也叫管理员配置,是一般来说config.sup中的配置是属于很少改动的基本配置,比如为某个公司定制的,那么公司内所有的人都使用这个config.sup,而每个人还可以根据自己的习惯来定制适合自己的config.pro,但是在如果config.pro中的配置选项和config.sup有冲突的情况下,proe系统会忽略config.pro的选项.通常config.pro中存放的是个人的使用mapkey比较多.config.sup一定要放在proe按装目录内下的text目录内才有用.proe启动的时候也会在启动目录上寻找config.pro并应用里面的有关配置.要修改和编辑config.sup和config.pro,最好是在WildFire 的环境下进行,如下图.菜单tools图config.1.03要添加或修改选项,只需在对话框下方的添加栏上输入要添加或修改的选项(系统会自动根据你的输入搜索选项的),然后在值栏中输入或选择选项值.接着点Add/Change按钮就可以添加或修改该选项.当所有的选项都修改或添加完了.就可以点apply来应用.如果你想作为以后的标准配置,就要点另存图标把配置文件存到你的wildfire启动目录内(名字还是config.pro).配置文件路径drawing_setup_file 指定绘图配置文件(*.dtl).最好是绝对路径system_colors_file 系统配置颜色文件(*.col)pro_colormap_path 模型外观颜色配置文件路径(*.map,*.dmt)相关路径选项pro_font_dir 指定字符路径,比如c:\winnt\font就可以使用windows 字体pro_group_dir 指定udf库的路径pro_library_dir 指定标准件库的路径pro_symbol_dir 指定自定义符号库路径pro_catalog_dir 指定分类库目录trail_dir trail文件的存放路径(就是启动proe生成的.txt.*文件)pro_texture_library 指定纹理库路径pro_material_dir 指定材料库路径dxf_export_mapping_file dxf输出使用的颜色映射文件start_model_dir 起始零件和组件目录search_path 搜索路径search_path_file 搜索路径文件模板文件单位pro_unit_length 指定长度单位系统pro_unit_mass 指定质量单位系统语言界面设置menu_translation 设定菜单语言:yes:中文,no:英文,both:中英混合help_translation 设定帮助文件语言:同上msg_translation 设定提示信息语言:同上dialog_translation 设定对话框语言:yes 中文；no 英文（不能中英混合）一般来说说,建议menu和dialog设为no(英文),help和msg设为yes(中文)几何显示tangent_edge_display 设置相切边的显示,建议用dimmed(灰色线)绘图视图allow_move_view_with_move 允许直接拖动绘图视图.特征allow_anatomic_feature 一些不常用特征autobuildZ_enabled 允许使用autobuildZ(自动2d转3d功能)模具设计经常用到的!在收藏中添加指定的文件目录browser_favorite "D:\proe5.0\lj" TEMPbrowser_favorite "D:\proe5.0\lj" mold!启动Pro/ENGINEER时，指定要载入的模型树配置文件mdl_tree_cfg_file D:\proe5.0\Creo Elements5M080\text\yanxiu.cfg!为Pro/ENGINEER进程设置缺省的绘图设置文件选项drawing_setup_file D:\proe5.0\Creo Elements5M080\text\yanxiu.dtl!指定要从磁盘中载入色彩映射 (.map) 文件的目录路径pro_colormap_path "D:\proe5.0\Creo Elements5M080\text"!指定创建轨迹文件（trail.txt）的目录路径trail_dir D:\proe5.0\lj!指定系统保存regen_backup模型的目录regen_backup_directory D:\proe5.0\lj!运行非英文版Pro/ENGINEER时，指定对话框的显示语种dialog_translation yes!指定运行非英文版Pro/ENGINEER时信息显示的语种msg_translation yes!指定运行非英文版Pro/ENGINEER时，显示简要帮助信息所用的语言help_translation yes!为新模型设置缺省的单位系统pro_unit_sys mmns!为新对象的质量设置缺省单位pro_unit_mass unit_gram!设置新对象的缺省单位pro_unit_length unit_mm!指定用作缺省的零件模板的模型template_solidpart mmns_part_solid_yanxiu.prt!指定用作缺省的asm组件模板template_designasm mmns_asm_design_yanxiu.asm!指定用作缺省的制造模具模板的模型template_mfgmold mmns_mfg_mold.mfg!指定用作缺省的钣金件零件模板的模型template_sheetmetalpart mmns_part_sheetmetal.prt!指定用作缺省绘图模板的模型template_drawing a0_drawing.drw!指定Pro/E浏览器主页的位置web_browser_homepage !在Pro/ENGINEER工作时显示时钟clock yes!启用为交换数据使用Associative Topology Bus topobus_enable yes!加载 AutobuildZ 应用程序autobuildz_enabled no!指定每次再生之前，系统是否要将当前模型备份到磁盘regen_backup_using_disk yes!对于每个Pro/E进程，用户必须设置主服务器/工作空间dm_remember_server no!输入存储历史记录的天数web_browser_history_days 0!设置"文件">"打开"的缺省目录file_open_default_folder working_directory!在窗口标题中显示完整文件名和的文件路径display_full_object_path yes!设置文本字体，不包括菜单条、菜单及其子项、弹出式菜单和帮助default_font 10, arial, bold!指定Pro/ENGINEER菜单条、菜单和所有其它子项所使用的字体menu_font 10, arial, bold!设置Pro/ENGINEER信息区域中缺省的可视信息行数visible_message_lines 2!为扩大反向箭头 (用于显示特征创建方向) 尺寸设置比例因子 (缺省值 = 1) flip_arrow_scale 3!使用旧的基于笔划的PTC字体作为缺省字体use_pre_wildfire_text_font yes!当从一个窗口改变至另一个窗口时，自动重画绘图显示auto_regen_views no!为使用"无比例"命令增加的视图设置缺省的绘图比例default_draw_scale 1.0!将图片文件嵌入绘图内部以用于预览save_drawing_picture_file embed!显示的尺寸没有公差。
不看要后悔的PROE的配置文件(很详细)
探讨PROE的配置文件——系统配置文件config.proPROE的配置文件让不少初学者感到烦恼，尽管不少教材里都会提到关于PROE的配置文件。
但大多数显得过于理论化，而不便于初学者理解，可操作性不强。
本文力求以通俗的语言结合实际运用向大家介绍PROE的配置文件，希望能给各位带来帮助。
配置文件是PROE的一大特色，却也常常把初学者弄得一头雾水、云里雾里。
掌握各种配置文件的使用是很有好处的，可以提高工作效率、减少不必要的麻烦，也有利于标准化、团队合作等等。
同时也是从初学者到进阶提高的必经之路。
所以，还是要静下心来，好好看一看。
当然，我所说的掌握不是让你死记硬背，也不是让你记熟哪个选项起什么作用，哪个配置文件怎么做。
我们所要做的只是对各种配置文件的作用和基本使用方法要有所了解，然后根据自己的需求来做配置。
下面以proe wildfire3.0m120中文版为蓝本,(其实对于大多数版本都适用)依次为大家介绍以下内容：一、配置文件是什么东西？二、系统配置文件config.pro（一）config.pro文件在哪里？（二）config.pro文件怎样才起作用？（三）config.pro文件怎么编辑，怎么加选项？（四）关于config.pro中的快捷键（五）为什么有些选项设了还是不起作用？（六）怎么查找config.pro的选项？（七）别人说的选项我的怎么没有？一、配置文件是什么东西？首先，要建立一个概念，PROE里的所有设置，都是通过配置文件来完成的。
打个比方，在AUTO CAD里，新安装完软件后，我们就会把自己常用的一些工具条调出来，在窗口摆放好位置，设好十字光标大小，右键设置等等直到把整个AUTO CAD调成自己想要的样子，然后退出程序。
再次运行AUTO CAD时，我们会发现之前设置都还有效。
用同样的方法，在PROE里就不灵了！听说在选项里可以设置中英文双语菜单……听说还可以设单位……听说还要设公差……听说还可以改颜色……。
ProE配置文件详细知识
ProE配置文件详细知识Pro/E的配置文件详细介绍下面以Pro/E4.0 m030为例，从以下一个问题来阐述本人对Pro/E的配置文件的理解，如有不足之处，还请多多指教。
)1.配置文件是什么？2.系统配置文件1.系统配置文件的分类和读取顺序2.系统配置文件config.pro3.config.pro文件的调用4.config.pro文件编辑过程中的问题说明5.详细配置选项说明6.为什么找不到配置选项？7.加载配置文件出现的问题8.常用的一些配置选项9.映射键的使用10.映射键的建立3.Pro/E环境和使用配置：config.win4.工程图配置文件：*.dtl5.工作路径：search.pro6.系统颜色配置文件syscol.scl7.工程图格式文件：format.dtl8.模型树配置文件：Tree.cfg9.模型外观颜色配置文件：*.map,*.dmt①什么是配置文件？首先我们以MS Word文档为例，启动Word默认情况下软件加载一个模板，该模板中包括版式、页边距、文字、段落等格式，然后我们通常对页面进行设置等等操作来满足我们在不同情况下的需求。
再次打开Word文档发现格式已经是原来设置好的格式，拿来即用，不用再一一重新设置。
有人就问，为什么我在Pro/E中辛苦设置好菜单、公差、界面、单位……重新启动Pro/E却没有出现我的个性化配置？难道Pro/E就没有和MS Word文档一样的功能？答案是肯定的！Pro/ENGINEER软件系统同样提供给用户定制自己工作环境的配置文件。
它是一个文本文件，利用这个文件用户可以定制很多标准设置，如定制菜单、公差显示模式、尺寸单位、映射键（Mapkey）、计算精度、工程图控制等等。
一般在企业或公司把它定制为标准文件，作为大家共同的工作环境，在应用产品数据管理（PDM）和协同设计过程中便于交流和数据共享。
那么配置文件（或称映射文件）又包括哪些呢？下面仅介绍常用的几个：config.pro 系统配置文件，配置整个PROE系统gb.dtl 工程图配置文件，你可以先简单的理解为设置箭头大小，文字等标注样式。
完整版proe配置文件config
完整版proe配置文件configproe配置文件config.proPROE的配置文件让不少初学者感到烦恼，尽管不少教材里都会提到关于PROE的配置文件。
但大多数显得过于理论化，而不便于初学者理解，可操作性不强。
本文力求以通俗的语言结合实际运用向大家介绍PROE的配置文件，希望能给各位带来帮助。
配置文件是PROE的一大特色，却也常常把初学者弄得一头雾水、云里雾里。
掌握各种配置文件的使用是很有好处的，可以提高工作效率、减少不必要的麻烦，也有利于标准化、团队合作等等。
同时也是从初学者到进阶提高的必经之路。
所以，还是要静下心来，好好看一看。
当然，我所说的掌握不是让你死记硬背，也不是让你记熟哪个选项起什么作用，哪个配置文件怎么做。
我们所要做的只是对各种配置文件的作用和基本使用方法要有所了解，然后根据自己的需求来做配置。
下面以proe wildfire3.0m120中文版为蓝本(其实对于大多数版本都适用) 依次为大家介绍以下内容：一、配置文件是什么东西？二、系统配置文件config.pro（一）config.pro文件在哪里？（二）config.pro文件怎样才起作用？（三）config.pro文件怎么编辑，怎么加选项？（四）关于config.pro中的快捷键（五）为什么有些选项设了还是不起作用？（六）怎么查找config.pro的选项？（七）别人说的选项我的怎么没有？（八）配置文件的加载顺序（九）为什么我的PROE 总是和别人不一样？总是莫名其妙的退出？（十）怎么用别人的config.pro文件？（十一）config.pro常用的一些选项一、配置文件是什么东西？首先，要建立一个概念，PROE里的所有设置，都是通过配置文件来完成的。
打个比方，在AUTO CAD里，新安装完软件后，我们就会把自己常用的一些工具条调出来，在窗口摆放好位置，设好十字光标大小，右键设置等等直到把整个AUTO CAD调成自己想要的样子，然后退出程序。
proe5.0常用配置文件说明
(一) ProE中常用的配置文本有哪些?proe中常用的一些配置文件:．系统配制文件config.sup和config.pro．自定义屏幕配制文件config.win．系统颜色配制syscol.scr．模型树配制tree.cfg．模型外观映射表(*.dmt,*.map)．绘图(drawing)选项配制文件drawing.dtl．菜单定义文件menu_def.pro(二) 系统配置文件Config.sup和Config.proConfig.sup和Config.pro是proe的主配制文件，基本上所有程序级别上的配制都在config. sup和config.pro 中进行。
config.sup也叫管理员配制，一般来说config.sup中的配制是属于很少改动的基本配制。
比如为某个公司定制的，那么公司内所有的人都使用这个config.sup,而每个人还可以根据自己的习惯来定制适合自己的config.pro，但是如果config.pro中的配制选项和config.sup有冲突的情况下，proe系统会忽略config.pro的选项通常config.pro中存放的是个人使用的mapkey比较多。
config.sup 一定要放在proe安装目录下的text目录内才有用。
proe启动的时候也会在启动同录上寻找config.pro 并应用里面有关的配制。
要修改和编辑config sup和config.pro，最好是在proe的环境下进行。
如下图菜单工具—选项要添加或修改选项，只需在对话框下方的添加栏上输入要添加或修改的选项（系统会自动根据你的输入搜索选项的），然后在值栏重输入或选择选项值，接着点添加/更改按钮就可以添加或修改该选项当所有的选项都修改或添加完了就可以点应用。
如果你想作为以后的标准配制，就要点另存图标把配制文件保存到你的proe启动目录内(名字还是config.pro) 不少人反映proe的配制选项难记，不知道哪个选项有什么用，也不知道怎么拼，其实这些也不需要怎么记的你可以点对话框里的查找图标，然后进入选项搜索的对话框，在这个对话框内你可以按照配制的类型来进行搜索，比如，你想找有关组件处理的选项，就可以在查找范围的下拉菜单中选择”组件处理”然后在输入关键字中输入关键词，比如你记得配制选项开头两个字符是cu的话，就可以在上面输入cu来进行搜索，系统就会把所有以cu开头的和组件处理相关的配制选项都在下面的列表中显示出来，并且在每一个选项的右边都有简要的说明选择你想要的选项然后在值栏中设定值便可如果你想列出所有界面字体的设置选项，那么就可以在关键字文本框中输入font并在查找范围内选择用户界向便可。
proe工程图配置文件
proe工程图配置文件概述：ProE（Pro/ENGINEER）是一款由PTC公司开发的三维计算机辅助设计（CAD）软件。
在使用ProE进行工程图设计时，配置文件起着重要的作用。
本文将详细介绍ProE工程图配置文件的标准格式和内容要求。
一、配置文件的作用：配置文件是ProE软件中的一种文本文件，用于定义和控制ProE的各种设置和参数。
在工程图设计中，配置文件可以帮助用户保存和管理特定的工程图设置，提高设计效率和一致性。
二、配置文件的标准格式：1. 文件扩展名：配置文件的扩展名为.pnt，例如：config.pnt。
2. 文件位置：配置文件通常存储在ProE软件的安装目录下的config文件夹中。
3. 文件结构：配置文件采用文本格式，可以使用任何文本编辑器打开和编辑。
4. 文件编码：配置文件的编码格式为ASCII码。
三、配置文件的内容要求：配置文件中包含了许多参数和设置，下面是一些常见的配置文件内容要求：1. 单位设置：- 长度单位：配置文件中可以定义设计中使用的长度单位，例如毫米（mm）、英寸（inch）等。
- 角度单位：配置文件中可以定义设计中使用的角度单位，例如度（°）、弧度（rad）等。
2. 图纸设置：- 图纸尺寸：配置文件中可以定义图纸的尺寸，例如A4、A3等。
- 图纸方向：配置文件中可以定义图纸的方向，例如纵向（Portrait）或横向（Landscape）。
3. 图层设置：- 图层名称：配置文件中可以定义不同图层的名称，例如注释层、尺寸层等。
- 图层颜色：配置文件中可以定义不同图层的颜色，例如红色、绿色等。
4. 标准设置：- 尺寸标准：配置文件中可以定义使用的尺寸标准，例如ISO标准、ANSI标准等。
- 符号标准：配置文件中可以定义使用的符号标准，例如GB标准、JIS标准等。
5. 标注设置：- 字体设置：配置文件中可以定义标注中使用的字体，例如宋体、Arial等。
- 字号设置：配置文件中可以定义标注中使用的字号，例如12号、14号等。
proe工程图配置文件常用选项及使用详解
所讲述的内容目录如下：一、工程图配置文件常用选项及说明二、工程图配置文件使用详解1、创建工程图配置文件*.dtl2、工程图配置文件选项的查找3、工程图配置文件的选项设置与修改4、工程图配置文件的正确调用一、工程图配置文件常用选项及说明drawing_units mm（前面为选项，空格后为值，下同）此项设置所有绘图参数的单位，比如后面的文字大小、箭头大小等选项，是以mm为单位的，先要设置这个选项。
drawing_text_height 设置缺省文本的缺省高度，如注释中的文字，标注中的数值大小。
text_width_factor设置文本的高度和宽度的比例，按国标应使用长仿宋体，应为。
但此项设置对于windows系统自带的仿宋体无效。
broken_view_offset 3设置破断视图两破断线之间的距离detail_circle_line_style phantomfont设置详细视图（局部放大图）的边界线的线型，影响打印的粗细projection_type first_angle设置视图的投影方向为第一角法（国标要求用第一角法，日本等国用第三角法）view_scale_denominator 3600view_scale_format ratio_colon上面两项互相影响一起设置，设置比例的显示方式以小数、比值、或分数方式。
detail_view_scale_factor 2设置详细视图（局部放大图）相对于父视图放大的倍数，此数值在视图创建之后可以双击视图进行修改。
def_xhatch_break_around_text yes设置当文本出现在剖面线当中时，是否文本与剖面线分开（自动断开剖面线让出位置）def_xhatch_break_margin_size 1设置当文本出现在剖面线当中时，文本与剖面线的隔开距离。
hlr_for_threads yesthread_standard std_iso_imp_assy以上两项设置螺纹表示方法按国标形式表示，正面以3/4圆方式表示angdim_text_orientation horizontal设置标注角度尺寸时，角度的放置方式为水平blank_zero_tolerance no设置公差值有一项为0时，是否去掉0。
PROE配置说明
PROE配置說明1.起始位置文件夹PROE安装好后,将桌面的PROE图标属性中,起始位置更改为自定义的文件夹，例如D:\START。
此文件夹就是PROE的默认工作目录，作用是存放用户定义的配置文件，也是PROE默认工作路径。
如图所示:2.配置文件CONFIG .PROCONFIG .PRO作用是用户自定义的PROE全局配置，不设或不启用此文件，系统将以默认设定配置PROE环境。
PROE启动后，工具（TOOL）---选项（OPTION）将弹出如下窗口：在图示红色区（OPTION）输入选项名，蓝色区（V ALUE）输入选项值(或按浏览BROWS钮可手动搜索路径或路径文件)。
输入完成后，按右边的添加/更改（ADD/CHANGE）按钮，以确认输入信息。
输完所需选项，用上方的另存按钮，将此文件存为CONGIF .PRO，注意保存路径是否正确（是否为起始位置下）以下是本人常设的选项：allow_anatomic_features yes //允许扩展特征（如高级下的拆弯）drawing_setup_file D:\START\draw.dtl //指定工程图文件的默认配置文件enable_absolute_accuracy yes //允许使用绝对精度（组件及模具环境较有用）pro_font_dir C:\WINDOWS\Fonts //PROE文字字体搜索路径pro_unit_length unit_mm //PROE长度单位为毫米pro_unit_mass unit_gram //PROE重量单位为克pro_unit_sys mmks //PROE单位系统为毫米克秒start_model_dir D:\Program Files\proeWildfire 3.0\templates //自动模板文件搜索路径template_designasm mmns_asm_design //默认组件模板（也可设为路径文件，如D:\Program Files\proeWildfire 3.0\templates\mmns_asm_design.asm）template_drawing D:\START\drawing_template\a4_genmes.drw //工程图的默认模板文件（遗憾的是只能设一个，设了A4就无法设A3。
PROE工程图设置文件选项详解
工程图设置文件选项（变量）利用工程图设置文件选项可以控制工程图的尺寸高度、注释文本、文本定向、几何公差标准、字型属性、拔模标准、箭头长度等属性。
用户通常需要根据自身的要求，通过修改“选项”对话框中选项的参数来配置工程图的设置文件选项。
选择下拉菜单命令，系统弹出图1所示的菜单，选择命令，系统弹出图2所示的“选项”对话框。
表1就是用于工程图环境的工程图设置文件选项。
图2 “选项”对话框图1 “文件属性”菜单表1 配置文件选项 配置选项 配置值 参数说明yes 2d_region_colunms_ fit_textno* 确定二维重复区域中的每一栏，是否自动调整大小以适应最长的文本段 yes* all_holes_in_hole_ tableno 在孔表中是否标准和草绘孔 yes allow_3D_dimensionsno* 在等轴测视图中是否显示尺寸horizontal* 以水平方式显示角度尺寸文本，且文本位于引线之间parallel_outside无论引线的方向如何，显示文本都平行于引线 horizontal_outside 在尺寸外水平显示文本parallel_above 平行于尺寸圆弧，在其上显示文本angdim_text_ orientationparallel_fully_outside平行于导线显示角度尺寸文本(带正／负公差)（续）配置选项 配置值 参数说明on_gtol* 控制连接到直径尺寸的设置基准的位置 asm_dtm_on_ dia_dim_gtolon_dim 根据ASME 标准将设置基准放置在几何公差上yes* 将草绘尺寸与草绘图元关联起来 associative_dimensioningno 中断草绘尺寸和草绘图元的关联性 yes可从中间修剪轴axis_interior_clippingno* 必须遵循ANSI Y14.2M 的标准，只允许修剪轴端点axis_line_offset <值> 设置直轴线延伸超出其相关特征的默认距离yes blank_zero_toleranceno*如果公差值设置为零，确定是否不显示正负公差值broken_view_offset<值>设置破断视图两部分之间的偏距距离，如下图jis* chamfer_45deg_dim_textiso/din控制绘图中45°倒角尺寸的显示控制倒角尺寸导引类型而不影响文本std_asme_ansi*采用美国机械工程师协会(ASME)／美国国家标准协会(ANSl)std_din 采用德国标准协会(DIN)Deutsches lnstitutfur Normung std_iso 采用国际标准组织 (ISO) chamfer_45deg_leader_ stylestd_jis采用日本工业规格 (JIS)circle_axis_offset<值>设置圆十字叉丝轴超出圆边的默认距离，如下图yes* clip_diam_dimensionsno 控制详细视图中直径尺寸的显示。
proe工程图配置文件
proe工程图配置文件在PROE（也称为PTC Creo）软件中，工程图配置文件是用于定义工程图表面和其他属性的文件。
它包含了绘图标准、线型、文字样式、尺寸样式等信息，可以帮助工程师和设计师在绘制工程图时保持一致性和准确性。
本文将详细介绍PROE工程图配置文件的功能和使用方法。
一、工程图配置文件的作用1. 统一标准：工程图配置文件可以定义绘图标准，如图框、标题、尺寸等，确保所有的工程图都符合公司或行业的标准要求。
这样可以避免每次绘图都需要重新设置标准，提高工作效率。
2. 线型和线宽：工程图配置文件可以定义线型和线宽，使得绘图过程中的线条一致性和美观性。
例如，可以定义实线、虚线、点线等不同的线型，并指定其线宽，以满足不同的绘图需求。
3. 文字样式：工程图配置文件可以定义文字样式，如字体、字号、字距等，使得工程图中的文字统一规范。
这样可以减少错误和混乱，提高工程图的可读性和可理解性。
4. 尺寸样式：工程图配置文件可以定义尺寸样式，如箭头类型、箭头大小、尺寸线类型等，使得绘制尺寸时更加方便和准确。
这样可以确保尺寸的一致性和准确性，避免尺寸错误导致的问题。
二、创建工程图配置文件在PROE软件中，创建工程图配置文件非常简单。
按照以下步骤进行操作：1. 打开PROE软件，并选择一个新的绘图文件。
2. 在绘图文件中，点击菜单栏的"文件"，然后选择"配置"，再选择"工程图配置"。
3. 在弹出的对话框中，可以设置绘图标准、线型、文字样式、尺寸样式等参数。
根据需要进行设置，并点击"确定"保存配置文件。
4. 在保存配置文件时，可以为其命名，并选择保存的路径。
建议将配置文件保存在一个统一的文件夹中，以便于管理和使用。
三、使用工程图配置文件使用工程图配置文件可以帮助您在绘制工程图时快速应用所需的标准和样式。
按照以下步骤进行操作：1. 打开PROE软件，并选择一个新的绘图文件。
ProE配置文件（映射文件）介绍和说明
ProE配置文件（也叫映射文件）介绍和说明下面介绍常用的几个config.pro——系统配置文件，配置整个PROE系统gb.dtl——工程图配置文件，你可以先简单的理解为设置箭头大小，文字等标注样式。
format.dtl——工程图格式文件（可以简单的理解为图框）的配置文件。
table.pnt——打印配置文件，主要设置工程图打印时的线条粗细、颜色等。
A4.pcf——打印机类型配置文件，主要设置工程图打印出图时的比例、纸张大小等。
config.win.1——（1为流水号，每改一次自动增加）操作界面、窗口配置文件，比如说我们可以在这个文件中设置模型树窗口的大小，各种图标、工具栏、快捷键在窗口的位置等等。
Tree.cfg——模型树配置文件，主要设置在模型树窗口显示的内容、项目。
当然还会有更多，这里不再一一介绍。
补充说明的是：以上提到的文件名命名，后缀名是必须的，文件名有些可以自定义，我没有全部试。
一般来讲按系统默认的名称就可以了也没必要自定义文件名。
除了config.pro以外，其它配置文件都要在config.pro中指定才有效。
虽然有这么多种配置文件，但不是所有配置文件都是必须要有的，有些可以视个人情况不设置。
如何使这么多的配置文件都起作用呢？稍后讲解，请继续往下看…… config.pro有很多选项，但常用的选项并不多。
下面列举部分选项，并作简要说明，供大家参考。
menu_translation both——设置下拉菜单时为中英文双语菜单tol_mode nominal——设置显示的尺寸没有公差trail_dir D:\Program Files\trail——设置轨迹文件存放路径web_browser_homepage about:blank——设置浏览器首页为空白页drawing_setup_file D:\Program Files\peizhi\gb.dtl——设置工程图配置文件system_colors_file D:\Program Files\peizhi\syscol.scl——设置系统颜色配置文件pdf_use_pentable yes——设置输出PDF时使用系统线宽设置pro_format_dir D:\Program Files\peizhi\format——设置工程图格式文件路径template_solidpart D:\ProgramFiles\peizhi\template\startpart.prt.5——设置零件模板template_designasm D:\Program Files\peizhi\template\startasm.asm.3——设置组件模板model_note_display no——设置注释不显示pro_unit_length unit_mm——设置长度缺省单位为mmpro_unit_mass unit_kilogram——设置质量缺省单位为kgpro_unit_sys mmks——设置缺省单位系统为mmks（毫米千克秒）bell no——关闭提示音default_dec_places 3——设置所有模型模式中非角度尺寸的缺省小数位数default_ang_dec_places 2——设置角度尺寸小数位数sketcher_dec_places 2——设置草绘时的尺寸小数位数default_draw_scale 1:1——设置工程图中缺省的绘图比例，即插入一般视图时默认为1比1save_drawing_picture_file embed——设置将图片嵌入工程图中，可以实现工程图打开时预览search_path_file D:\Program Files\peizhi\search.pro——设置搜索文件tangent_edge_display no——设置相切边不显示set_menu_width 12——设置下拉菜单的宽度intf_out_layer part_layer——设置图层方式（影响转CAD）dxf_export_mapping_file D:\Program Files\peizhi\dxf_export.pro——指定转CAD的转换设置文件mdl_tree_cfg_file D:\Program Files\peizhi\tree.cfg——设置模型树配置文件allow_anatomic_features yes——设置自动再生特征text_height_factor 40——设置系统坐标及基准面显示的字体大小pro_note_dir D:\Program Files\peizhi\note——设置注释文件路径rename_drawings_with_object both——设置保存副本时自动复制与零件或组件相关的工程图use_8_plotter_pens yes——设置使用8笔（影响打印）mass_property_calculate automatic——设置质量自动计算format_setup_file D:\Program Files\peizhi\format.dtl——设置工程图格式文件的配置文件pro_symbol_dir D:\Program Files\peizhi\symbol——设置工程图用的符号tolerance_standard iso——设置公差标准为ISOpro_plot_config_dir D:\Program Files\peizhi\print_pcf——设置打印机打印样式文件路径pro_material_dir D:\Program Files\peizhi\material——设置材料库文件路径pen_table_file D:\Program Files\peizhi\table.pnt——设置打印线宽配置文件step_export_format ap214_cd——设置输出step格式文件时，保留原模型颜色dxf_out_scale_views yes——输出为DWG或DXF时不管工程图中的比例，自动重新缩放为1比1ProE Wildfire 3.0 配置文件以下为本人多年积累的快捷键及一些相关文件，config.pro里的快捷键经多年改正，有很多快捷键非常实用（比如工程图的快捷键），还有很多是一般情况下录制不出来的。
ProE的配置文件详述
PROE配置文件详述关于配置文件选项为配置文件输入所需的设置，可以预设环境选项和其它全局设置。
要设置配置文件选项，使用“选项”对话框（“实用工具”>“选项”）。
本帮助模块含有一个按字母顺序显示每一选项或相关选项组的配置选项列表：•配置选项名称。
•相关变量或值。
选项的缺省值显示为斜体。
•简单说明。
accuracy_lower_bound 数值（在1.0e-6和1.0e-4之间）输入一个精确值来覆盖缺省下限0.0001。
上限固定为0.01add_java_class_path <搜索路径>此选项涉及到有关JAVA环境变量CLASSPATH的选项值，它用于查找J-Link程序中使用的类。
可在同一行上指定多个搜索路径，在UNIX中用“:”隔开，在Windows NT中用“;”隔开。
设定此选项后，启动第一个J-Link应用程序时才会生效add_weld_mp yes, noyes - 系统在计算质量属性时，包括焊接。
no - 系统在计算质量属性时，排除焊缝。
allow_anatomic_features yes, no将此配置文件现象设置为yes，使得下列选项可用：“扭曲”菜单中：“局部拉伸”、“半径圆顶”、“截面圆盖”、“耳”、“唇”。
“实体”菜单中：“开槽”、“轴肩”、“凸缘”、“ 退刀槽”。
“基准”菜单中：“计算”。
allow_cycle_optimize yes, no在18.0以前的版本中，有一个孔加工序列参数，允许用户优化孔加工序列CL-数据的循环输出。
自版本18.0以来，该参数不再有效。
yes - 使该参数在序列中可见no - 该参数在序列中不可见allow_move_attach_in_dtl_move yes, no确定绘图模式中的“移动”和“移动附属”命令是(yes) 否(no) 一起执行allow_move_view_with_move yes, no设置为“yes”时，可以使用“绘图”模式中的“移动”命令，移动绘图视图。
proe.0配置文件解释说明（PDF精品）
本文档中所述软件在有书面许可协议的条件下提供，其中包括重要的商业秘密和专利信息，并受美国和其它国家/地区版权法的保护。未经 PTC 事 先书面许可，本软件不能以任何形式在任何媒介中复制或分发、公开至第三方，或者以任何软件许可证协议所不允许的方式使用。
all
cope_setting
件。
subassemblies,
interface_to_interface, interface_to_i
_placement
使用元件界面和装配几何放置元件。界面到界面 interface_to_geom
nterface
- 使用装配和元件界面放置元件。
comp_normal_of x86e_win64 指定角度小量，从而当所需曲面等于或小于该小
Parametric Technology Corporation, 140 Kendrick Street, Needham, MA 02494 USA
目录
Creo 2.0 Parametric 配置选项
1
Creo 1.0 到 Creo 2.0 Parametric 配置选项更改
149
Creo 2.0 Simulate 配置选项
key
跳过键更新。
collect_dims_i x86e_win64 此配置选项在活动层上收集尺寸。 n_active_layer
值 yes, no
yes, no
yes, no
缺省值 no
yes
yes
combined_views x86e_win64 启用/禁用组合视图自定义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ProE实用配置文件config.pro和config.win详解
本教程所提供的配置文件config.pro包括了大部分用户都必须配置的重要文件选项，不管是对新用户还是老用户这些选项一般都建议要配置，有经验的用户在实际的使用过程中可以使用本config.pro的配置作为基础进行用户自己的扩展。
下面是本配置文件中进行配置的部分重要选项说明，选项的具体配置选项和意义在proe的配置环境下都有说明，用户自己查看便可。
本配置文件是使用WildFire4.0来定制，基本上绝大部分选项适用于5.0和Creo，因此也可以作为5.0和Creo的配置文件基础。
单位设置，使用长度mm重量g作为单位
pro_unit_length unit_mm
pro_unit_mass unit_gram
激活绝对精度，公差显示设置和缺省的小数点设置
enable_absolute_accuracy yes
default_abs_accuracy 0.001
tol_display no
tol_mode nominal
default_dec_places 2
打开自动计算模型质量属性选项，保证工程图参数化重量实时更新mass_property_calculate automatic
允许工程图视图可以跟随鼠标拖动
allow_move_attach_in_dtl_move yes
allow_move_view_with_move yes
设置日期公司，允许使用旧版本指令，激活autobuildz
todays_date_note_format %yyyy-%Mmm-%dd
allow_anatomic_features no
autobuildz_enabled yes
菜单和帮助信息使用本地化（中文）
menu_translation yes
msg_translation yes
help_translation yes
button_name_in_help yes
缺省的模板文件设置
template_designasm $PRO_DIRECTORY\templates\mmns_asm_design. asm
template_solidpart $PRO_DIRECTORY\templates\mmns_part_solid. prt
template_drawing $PRO_DIRECTORY\templates\a3_drawing.drw template_sheetmetalpart $PRO_DIRECTORY\templates\mmns_part_
sheetmetal.prt
template_mfgmold $PRO_DIRECTORY\templates\mmns_mfg_mold.mfg 一些文件保存选项，自动创建同名工程图选项。
rename_drawings_with_object both
file_open_default_folder working_directory
start_model_dir D:\0_objlib\start-part
browser_favorite F:\IceFai原创ProE培训视频教程\视频教程browser_favorite F:\work
override_store_back yes
save_drawing_picture_file embed
save_objects changed
force_new_file_options_dialog no
save_bitmap NONE
save_model_display shading_lod
save_texture_with_model yes
重要的路径配置。
包括库路径。
符号路径、培训文件路径，格式文件路径等。
pro_library_dir D:\0_objlib
pro_catalog_dir D:\0_objlib
mdl_tree_cfg_file d:\start_dir\wildfire2.0\tree.cfg
pro_format_dir D:\0_objlib\format
pro_symbol_dir D:\0_objlib\symbol
drawing_setup_file D:\0_objlib\dtl\icedrawing.dtl
symbol_instance_palette_file D:\0_objlib\symbol\symbols_pal ette.drw
pro_group_dir D:\0_objlib\udf
train_file_path d:\start_dir\trail_dir
trail_dir D:\START_DIR\trail_dir
pro_note_dir D:\0_objlib\notes
system_colors_file D:\0_objlib\color\syscol.scl
pro_font_dir C:\WINDOWS\Fonts
pro_colormap_path D:\start_dir\wildfire3.0
global_appearance_file D:\start_dir\wildfire3.0\ice.dmt
输入输出重要选项设置
intf2d_out_enhanced_ents hatch_only
use_export_2d_dialog yes
intf_in_use_template_models yes
dxf_out_scale_views yes
dxf_out_drawing_scale yes
dxf_export_format 2004
iges_out_assembly_default_mode all_levels
dwg_export_format 2004
intf_out_blanked_entities yes
layout和元件界面自动装配的设置
auto_assembly_with_layouts yes
autoplace_single_comp yes
预选择的高亮选项设置
prehighlight yes
dim_inactive_components never
打印相关设置
raster_plot_dpi 100
use_8_plotter_pens yes
use_software_linefonts yes
pro_plot_config_dir D:\0_objlib\config
pen_table_file d:\0_objlib\config\table.pnt
config.pro和config.win的下载地址：【==点击下载压缩包==】
使用方法：下载解压放到你的proe启动目录下便可（先备份您自己的config文件到其他目录）。
