电缆敷设及接线施工方案

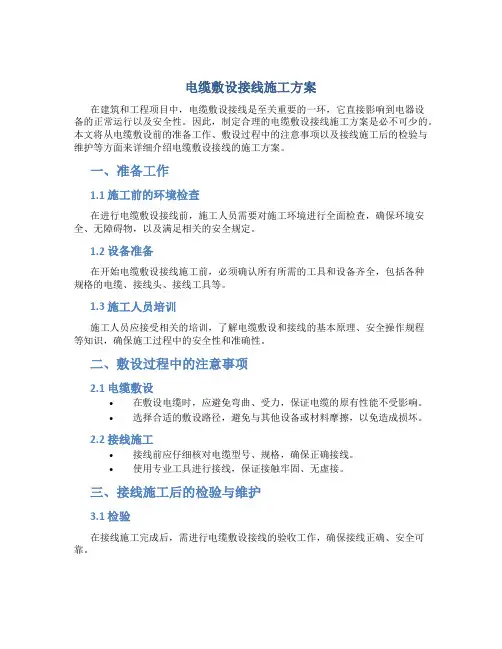

电缆敷设接线施工方案
电缆敷设接线施工方案
在建筑和工程项目中，电缆敷设接线是至关重要的一环，它直接影响到电器设
备的正常运行以及安全性。
因此，制定合理的电缆敷设接线施工方案是必不可少的。
本文将从电缆敷设前的准备工作、敷设过程中的注意事项以及接线施工后的检验与维护等方面来详细介绍电缆敷设接线的施工方案。
一、准备工作
1.1 施工前的环境检查
在进行电缆敷设接线前，施工人员需要对施工环境进行全面检查，确保环境安全、无障碍物，以及满足相关的安全规定。
1.2 设备准备
在开始电缆敷设接线施工前，必须确认所有所需的工具和设备齐全，包括各种
规格的电缆、接线头、接线工具等。
1.3 施工人员培训
施工人员应接受相关的培训，了解电缆敷设和接线的基本原理、安全操作规程
等知识，确保施工过程中的安全性和准确性。
二、敷设过程中的注意事项
2.1 电缆敷设
•在敷设电缆时，应避免弯曲、受力，保证电缆的原有性能不受影响。
•选择合适的敷设路径，避免与其他设备或材料摩擦，以免造成损坏。
2.2 接线施工
•接线前应仔细核对电缆型号、规格，确保正确接线。
•使用专业工具进行接线，保证接触牢固、无虚接。
三、接线施工后的检验与维护
3.1 检验
在接线施工完成后，需进行电缆敷设接线的验收工作，确保接线正确、安全可靠。
3.2 维护
定期对电缆进行检查和维护，发现问题及时处理，延长电缆的使用寿命。
综上所述，电缆敷设接线施工方案不仅需要合理的策划和准备工作，更需要施工人员遵守相应的操作规范，确保施工过程中的安全性和质量。
希望本文对电缆敷设接线的施工方案有所帮助。

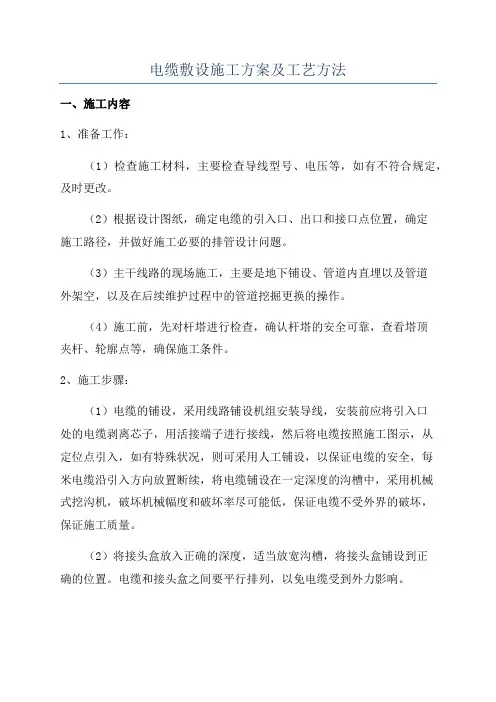

电缆敷设施工方案及工艺方法
电缆敷设施工方案及工艺方法
一、施工内容
1、准备工作：
（1）检查施工材料，主要检查导线型号、电压等，如有不符合规定，及时更改。
（2）根据设计图纸，确定电缆的引入口、出口和接口点位置，确定
施工路径，并做好施工必要的排管设计问题。
（3）主干线路的现场施工，主要是地下铺设、管道内直埋以及管道
外架空，以及在后续维护过程中的管道挖掘更换的操作。
（4）施工前，先对杆塔进行检查，确认杆塔的安全可靠，查看塔顶
夹杆、轮廓点等，确保施工条件。
2、施工步骤：
（1）电缆的铺设，采用线路铺设机组安装导线，安装前应将引入口
处的电缆剥离芯子，用活接端子进行接线，然后将电缆按照施工图示，从
定位点引入，如有特殊状况，则可采用人工铺设，以保证电缆的安全，每
米电缆沿引入方向放置断续，将电缆铺设在一定深度的沟槽中，采用机械
式挖沟机，破坏机械幅度和破坏率尽可能低，保证电缆不受外界的破坏，
保证施工质量。
（2）将接头盒放入正确的深度，适当放宽沟槽，将接头盒铺设到正
确的位置。
电缆和接头盒之间要平行排列，以免电缆受到外力影响。
电缆敷设和接线施工方案
蒙古艾芬豪矿奥云陶勒盖项目电气专业电缆敷设和接线施工方案编制单位:中冶天工OT项目部审核：编制:目录1、概况2、施工准备3、施工进度计划和人力安排4、施工工艺流程5、施工方法与工艺要求6、质量保证7、安全事项8、相关技术参考文件1.概况电缆敷设是电气安装工程中的一个重要环节,这一工程电缆均是沿桥架敷设，而现场所安桥架层数多，吊设安装高，转弯、引上引下多，这给电缆的敷设增加了很多困难,施工时需要周密安排、合理计划，才能有效完成任务.1。
1电缆敷设范围：见下面工作包编码表，所有在此编号和系统内的电缆表中电缆都要敷设。
2.2工程量:中压动力电缆53Km；低压动力、控制电缆约150Km.2。
3敷设电缆电压等级：中压电缆26/35Kv、8。
7/15Kv、6/10Kv;低压电缆：0.6/1Kv、500v2.4敷设电缆截面：1×300、1×240、1×185、1×120、3×185、3×150、3×120、3×95、3×50及以下小截面动力电缆和控制电缆。
2。
5电缆敷设方式:a.主要沿梯式桥架；b.从桥架到设备一段用电缆卡子固定明敷;c.穿保护管.2。
6其它：沿桥架内敷设高度一般在2~10m间，最远敷设距离约在500m长.2.施工准备2。
1技术准备2。
1。
1施工人员应熟悉电缆表和电缆桥架布置图。
2.1。
2确定所要敷设电缆已按计划到达施工现场，各种型号规格存放场地明确，电缆技术规格符合设计要求2。
1.3熟悉电气设备名称、编码及电缆路径名称编号，并与桥架图纸上的编码进行核对。
2.1。
4对电缆路径提前进行实地考察，发现问题，及时通知有关技术人。
2。
1。
5确定电气设备（开关柜、控制柜、就地电气设备）、桥架已安装，并且已标明设备名称及设备编码,所在现场位置。
2.1。
6根据电缆表上确定的所要敷设电缆编号写好临时标志牌.标志牌上应注明电缆的编号，型号规格和起止点.终端临时标示牌可手写在白色胶布上。

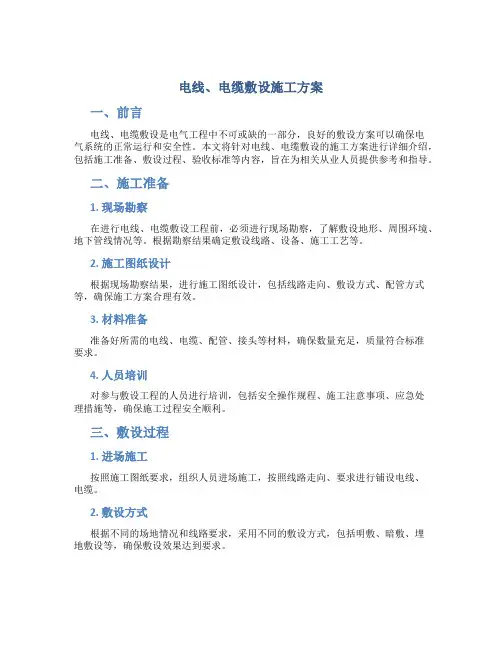

电线、电缆敷设施工方案
电线、电缆敷设施工方案一、前言电线、电缆敷设是电气工程中不可或缺的一部分，良好的敷设方案可以确保电气系统的正常运行和安全性。
本文将针对电线、电缆敷设的施工方案进行详细介绍，包括施工准备、敷设过程、验收标准等内容，旨在为相关从业人员提供参考和指导。
二、施工准备1. 现场勘察在进行电线、电缆敷设工程前，必须进行现场勘察，了解敷设地形、周围环境、地下管线情况等。
根据勘察结果确定敷设线路、设备、施工工艺等。
2. 施工图纸设计根据现场勘察结果，进行施工图纸设计，包括线路走向、敷设方式、配管方式等，确保施工方案合理有效。
3. 材料准备准备好所需的电线、电缆、配管、接头等材料，确保数量充足，质量符合标准要求。
4. 人员培训对参与敷设工程的人员进行培训，包括安全操作规程、施工注意事项、应急处理措施等，确保施工过程安全顺利。
三、敷设过程1. 进场施工按照施工图纸要求，组织人员进场施工，按照线路走向、要求进行铺设电线、电缆。
2. 敷设方式根据不同的场地情况和线路要求，采用不同的敷设方式，包括明敷、暗敷、埋地敷设等，确保敷设效果达到要求。
3. 接头处理在敷设过程中的接头处理非常重要，必须按照标准要求进行处理，保证接头牢固可靠。
4. 完工验收敷设完成后，进行完工验收，检查线路连接是否正常、绝缘情况是否合格、设备是否安装稳固等，确保敷设质量符合标准要求。
四、验收标准1. 线路连接线路连接必须牢固，接头应无松动现象，连接牢固可靠。
2. 绝缘情况线路绝缘电阻应符合相关标准要求，保证电气设备正常运行，避免漏电、短路等安全隐患。
3. 安装稳固电线、电缆应安装稳固，不得晃动、移位，确保设备长期稳定运行。
五、总结电线、电缆敷设施工方案是电气工程中的重要环节，本文从施工准备、敷设过程、验收标准等方面进行了详细介绍，希望能为相关从业人员提供参考和指导。
在实际工程中，务必严格按照标准要求进行施工，确保电气设备的安全运行和正常使用。
以上即为本文的完整内容，谢谢阅读！。
电缆敷设施工方案
电缆敷设施工方案1、电缆敷设电缆敷设和接线施工工序流程图（1）、电缆敷设前，根据设计图，检查电缆敷设路由是否通畅，并检查电缆沟和电缆管是否符合质量要求。
才可进行电缆的敷设。
（2）、电缆敷设时，应根据设计图提供的单线系统图，对电缆进行分配。
并在电缆上贴上回路标鉴，并用宽的透明塑料粘胶带缠绕保护，电缆较长时应采用采用放缆辊敷设：直线段用直线辊，转角处用转向辊等措施，提高电缆敷设效率和保护电缆。
同一槽架内的交流三芯电力电缆不宜超过2层；控制电缆在槽架上不宜超过3层。
电缆在槽架上应排列整齐，绑扎牢固，如图如所示；电缆转弯处应保证其具有足够大的弯曲半径，如图所示。
（3）、电缆敷设后，电缆的两端应用自粘带将终端头部干包处理，防止电缆受潮。
2、电缆接线电缆在接线前，应按施工图核对其型号规格，确认正确无误后即可进行整理，并固定或绑扎整齐。
（1）、电缆敷设完毕应贴好正式电缆标鉴，标鉴文字清淅，书写规范，位置方向一致整齐。
（2）、电缆连接采用冷压压接端子连接时，冷压端子压接使用专用压接钳。
Ⅰ.电缆柜内排列Ⅱ.电缆芯线号箍的正确套法端子的压接及标识（相序、线号）方法如图6.2.7.3.3-1所示.若设备上接线柱为插接端子时，应将电缆芯线烫锡后接上。
对电缆在接线端，其芯线应按相别（包括零线和PE线等）作明呈标志，若接线连接用螺栓为M8及以上时，应用力矩搬手紧固，并作明显标记。
电气接线按规定留足余量和幅度，绝缘护套的削剥长度应符合接线方式的要求，接线必须紧固牢靠保证导电良好和足够的导电面积布线要整齐美观。
盘柜内接线如图所示。
3、二次接线变电站为了保证接线工艺，借鉴其它工程变电站二次施工的成功经验，制定了详细的施工工艺要求。
具体内容如下：（1）、电缆头与地面距离统一确定，主控楼屏柜内电缆头距离地面300mm；端子箱、机构箱内电缆头距离封堵面距50mm。
因特殊原因造成对地距离无法保证时，施工人员经安质员、技术员或二次队长的同意后，可以适当调整对地距离，但必须保证在同一屏、柜、端子箱、机构箱内，所有电缆头对地距离协调一致。
电缆敷设及二次接线施工方案范本（二篇）
电缆敷设及二次接线施工方案范本概述工程概况包括光伏场区内、外建、构筑物包括与其配套的暖通、给排水、电照、消防、围墙等土建施工及光伏场区内支架、设备___、调试工程。
所有设备的卸车、保管。
场外、内道路、升压站___工程、场内外集电线路(含光伏场区至升压站线路)、阵列基础、变配电基础、交通维护工程、支架、设备___工程及其它工程土建建筑及___工程施工，变电站、光伏区单体、分系统、整套启动调试等直到光伏电站全部带电运行1.2施工依据1.2.1《电气装置___工程电气设备交接试验标准》（GB50150-91）1.2.2《电气装置___工程盘、柜二次回路结线施工及验收规范》（GB50171-92）1.2.3《电气装置___工程低压电器施工及验收规范》（GB50254-96）施工安全执行标准1.3.1《电力建设安全工作规程》DL5009.3－___。
1.3.6《电网公司防止人身伤亡事故十项重点措施》。
二．施工前的准备2.1 施工的___：施工负责人：曹昌厚施工技术负责人：王___ 施工安全负责人：陈春强2.2 施工机具准备：序号工器具名称数量状况1焊机及焊接工具一套良好2手电钻二把良好3绝缘电阻测试仪一台良好___万用表两块良好5步话机四套良好6二次接线工具十套良好7放线架两套良好8电缆卡钳一把良好2.3 施工条件准备：2.3.1对全体工作人员进行施工前的安全教育，学习并熟悉本施工方案；2.3.4___好工作人员，准备好所有工器具、材料等。
2.3.5明确分工、做好施工安全技术交底。
三．施工工序流程3.1 开关柜保护测控装置检查，符合设计要求；3.3 开关柜厂家配置的小母线完整，接线位置明确：3.5 电缆敷设工艺流程：核查电缆规格数量→确定电缆敷设位置→确定电缆走向→清理电缆沟道→做好电缆标志→电缆外观及绝缘检查→按施工图电缆清册敷设→电缆整体排扎→端头防护。
3.6 二次电缆头制作及接线工艺流程：接线单元电缆核对→电缆头高度确定→开电缆→屏蔽地线焊接→热缩头制作→电缆芯拉直→电缆排布→电缆两侧线芯校对→电缆芯接入→各屏柜的屏蔽地线接线→孔洞封堵。
电缆敷设及接线施工方案设计
电缆敷设及接线施工方案设计一、方案目标和范围本方案主要针对电缆敷设和接线的施工设计，目标是确保施工过程安全、快捷、高效，并满足设计要求和规范。
二、施工准备工作1.充分了解设计要求和规范，确保施工过程符合相关标准。
2.调查施工现场，了解地形、地貌、材料供应情况等，制定合理的施工计划。
3.确定施工队伍和工作人员，按照职责划分任务，明确责任。
三、电缆敷设施工方案1.确定敷设路线：根据设计要求和地形地貌等条件，选择最优的敷设路线。
考虑地下管道、地下水位等因素，避免与其他设施冲突。
2.预处理施工区域：清理敷设区域，确保通道畅通，清除障碍物和杂草，避免对敷设工作造成影响。
3.挖槽：按照设计要求确定电缆槽道的宽度和深度，使用机械设备进行挖槽工作，确保槽底平整、垂直、无破损。
四、电缆接线施工方案1.定位接线位置：根据设计要求，确定电缆接线的位置和方式，标记好接线点。
2.清除接线处杂物：清理接线处的灰尘、杂草等杂物，确保接线处干净整洁。
3.绝缘处理：根据不同的接线点，采用合适的绝缘材料进行绝缘处理，确保接线处绝缘良好。
4.接线：按照设计要求，进行电缆接线工作，检查接线是否牢固可靠，确保接线正确连接。
5.绝缘封装：在接线工作完成后，使用绝缘材料对接线点进行封装，确保接线点的绝缘性能。
五、施工安全措施1.工地警示标识：在施工现场设置明显的施工警示标志和警戒线，提醒行人和车辆注意施工区域。
2.安全防护设施：施工人员应佩戴必要的安全防护设备，如安全帽、安全鞋、防尘口罩等。
3.强化安全教育：对施工人员进行安全培训和教育，提高他们的安全意识和技能。
4.安全工作控制：确保施工过程中各项操作符合安全规范，严格控制工艺操作的每个环节。
5.紧急应变预案：提前制定紧急应变预案，如火灾、漏电等突发事件的处理措施，保证施工人员安全。
六、施工流程1.施工准备：充分了解设计要求和规范，调查施工现场，确定施工队伍和工作人员。
2.电缆敷设：确定敷设路线，清理施工区域，挖槽，敷设电缆。
电缆敷设及二次接线施工方案
电缆敷设及二次接线施工方案一、方案概述本方案工业园区电路改造工程的电缆敷设及二次接线施工方案。
该方案主要包括工程设备、施工组织、施工工艺、施工安全等内容。
二、施工设备1.电缆敷设设备：包括挖掘机、起重机、电缆敷设车、电缆牵引车、电缆滚筒、跨越设备等。
2.二次接线设备：包括电缆剥线机、压接机、布线机、电动螺丝刀、绝缘剥除器、电气测试仪等。
三、施工组织1.管理机构成立：建立项目管理机构，包括项目经理、施工队长、技术人员、安全员等。
2.工程前期准备：组织对施工区域进行勘测、定线，并制定详细的施工计划。
3.建立施工现场：按照施工计划建立施工现场，设置安全警戒标志，保障施工现场的安全。
4.联络与协作：与相关部门、供应商和业主进行及时的沟通和联络，保障施工进度。
四、施工工艺1.电缆敷设：根据设计图纸确定电缆的敷设路径，使用挖掘机进行土方开挖，为电缆铺设提供通道。
然后使用电缆敷设车将电缆从滚筒上滚装下来，利用起重机进行吊装、定位、牵引，最后使用跨越设备穿越矩形坑道。
2.电缆接地：根据设计要求，在每个电缆截面末端进行接地处理，使用接地电缆将其与接地装置连接起来，确保电缆的安全运行。
3.二次接线：根据施工图纸规定的布线方案，采用电缆剥线机将电缆剥去一定长度的绝缘层，然后使用压接机进行电线压接。
接线完成后，使用绝缘剥除器将电缆剩余的绝缘层剥除，最后使用电气测试仪进行接线质量检测。
五、施工安全1.作业人员安全：每个施工人员必须参加专业培训，取得相应的岗位操作证书，具备相应的工程技能。
在施工现场必须戴好安全帽、防护服、防滑鞋等个人防护用品。
2.施工现场安全：设立专门的安全警戒区域，设置标志牌、警示灯等设施，确保施工现场的安全。
对施工设备进行定期维护和检查，确保设备运行的可靠性和安全性。
3.预防意外事故：在施工过程中，要加强对各种施工风险的评估，采取措施避免意外事故的发生。
严禁违章作业，严格执行操作规程，确保施工过程安全可控。
电缆敷设和接线施工方案
电缆敷设和接线施工方案
一、引言
电缆敷设和接线是电气工程中的重要环节，关系到电力系统正常运行和安全使用。
本文将介绍电缆敷设和接线的施工方案，包括施工前的准备工作、敷设过程、接线方法等内容，以确保工程质量和施工安全。
二、施工前准备
1. 设计方案确认
在进行电缆敷设和接线施工前，需要首先确认施工图纸和设计方案，包括线路
布置、电缆规格、接线方式等内容。
同时要准备好必要的工具和材料，确保施工顺利进行。
2. 安全措施
在施工现场要做好安全防护工作，包括设置警示标志、穿戴好安全防护用具、
遵守相关规章制度等，确保施工过程安全可靠。
三、电缆敷设
1. 敷设路径确定
根据设计方案确定电缆的敷设路径，保证线路布置合理、美观，并考虑电缆的
散热和维护便捷问题。
2. 敷设方式
根据实际情况选择合适的敷设方式，包括明敷、暗敷、管沟敷设等，确保电缆
的安全性和稳定性。
四、接线施工
1. 接线位置确定
根据设计方案确定接线位置，严格按照设计要求进行接线，保证接线连接正确、牢固。
2. 接线方法
根据电缆的规格和要求选择适合的接线方法，包括压接、焊接、接线端子等，确保接线连接质量达标。
五、施工总结
电缆敷设和接线施工是电气工程中至关重要的环节，施工质量的好坏直接关系到电力系统的正常运行和安全使用。
通过严格按照设计方案施工、遵守安全规定、选择合适的敷设和接线方式，可以保证工程质量和施工安全。
以上就是关于电缆敷设和接线施工方案的简要介绍，希望能对相关人员在实际施工中有所帮助。
电缆敷设及接线施工方案
目录一：编制说明： (4)二：施工依据： (4)三：施工前的准备： (4)四：电缆敷设施工要求： (4)五：电缆敷设工序流程图： (6)六：二次回路结线施工要求： (6)七：电缆接线工艺流程图 (8)八：安全措施 (9)一：编制说明：为保证电缆敷设及二次接线的施工质量，确保二次回路的正确性，特制定本措施，以便于施工中执行。
二：施工依据：1)《电气装置安装工程电缆线路及验收规范》-GB50168-922)《电气装置安装工程盘、柜及二次回结线施工及验收规范》-GB50171-923)《电气装置安装工程电气设备交接试验标准》- GB50150-914)《河南省电力公司电网建设工程创优工艺要点》5)长垣220kV变电站工程施工图纸。
6)电缆敷设及二次结线作业指导书。
三：施工前的准备：1)电缆敷设前应进行技术交底，组织施工人员熟悉图纸，使施工人员任务明确。
2)施工人员应依据电缆清册提前编写好电缆标志牌。
3)检查电缆通道，保证通道畅通。
四：电缆敷设施工要求：1)电缆应从电缆盘的上端引放，不应使电缆在支架上及地面摩擦拖拉。
电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。
2)不应损坏电缆沟、竖井的防水层。
3)标志牌的装设应符合下列要求：a)电缆终端头、拐弯处、夹层内、隧道及竖井两端等处，应装设标志牌。
b)标志牌上应注明电缆编号。
标志牌字迹应清晰不易脱落。
c)标志牌规格应统一。
标志牌应能防腐，挂装应牢固。
d)通讯、监控、自动报警、建筑、电缆标志牌应统一。
4）电缆排列应整齐。
电力电缆和控制电缆不应配置在同一层支架上。
5）敷设电缆应坚持先放长电缆，后放短电缆的原则。
6）需进运行盘的电缆暂不穿入主控室。
留足长度，盘好后暂放电缆夹层。
7）电缆穿管的内径与电缆外径直之比不得小于1.5。
管口应无毛刺和尖锐棱角。
8）电缆穿管不应直接对焊。
套接的短套管长度不应小于穿管外径的2.2倍。
9）电缆敷设完毕后，应及时清除杂物，封堵防火墙及防鼠板，盖好盖板。
电缆敷设和接线施工组织方案
电网安装工程施工设计目录1. 概述_2.施工准备3、施工进度及人力安排4、施工过程5、施工方法及工艺要求6.质量保证7. 安全事项8、相关技术参考文件一、概述电缆敷设是电气安装工程中的一个重要环节。
粤海万家F1区电气外网安装工程电缆大部分沿桥敷设，现场安装的桥架层数多，吊装高，转弯导向。
上下引线较多，给电缆的敷设增加了很多困难。
施工过程中需要周密安排，合理规划，才能有效完成任务。
1.1电缆敷设外壳：见下面的工作包代号表，该编号和系统的电缆表中的所有电缆都必须敷设。
2.2数量：1. WDZC(N)-0.6/1Kv-4*185mm 2 :12549m；2、YJV-0.6/1Kv-4*120mm 2 :9868m；3、YJV-0.6/1Kv-4*6mm 2 :442m；4、YJV-0.6/1Kv-4*10mm 2 :95m；5、YJV-0.6/1Kv-4*25mm 2 :1423m；6、YJV-0.6/1Kv-4*35mm 2 :500m；7、YJV-0.6/1Kv-4*50mm 2 :190m；8、YJV-0.6/1Kv-4*150mm 2 :160m；2.3敷设电缆电压等级：低压电缆：0.6/1Kv、500v；2.4电缆截面积：4 × 185、4 × 150、4 × 120、4 × 50、4×35、4 ×25、4 × 10、4 × 6电力电缆。
2.5电缆敷设方法：一个。
主要沿桥敷设，直埋地下；湾。
从桥架到设备，使用电缆夹固定开放式应用；C。
通过保护管直接埋入。
2.6 其他：沿桥敷设高度一般在2 ～ 5m之间，最远敷设距离380m左右。
2. 施工准备2.1技术准备2.1.1施工人员应熟悉电缆台和电缆桥架布置。
2.1.2 确保待敷设电缆已按计划到达施工现场，各种类型规格的存放地点清晰，电缆技术指标符合设计要求2.1.3熟悉电气设备名称、代号和电缆线路名称编号，并与桥架图上的代号核对。
电缆敷设工程施工方案
电缆敷设工程施工方案一、项目概况电缆敷设工程是指完成电力、通信、网络等各类电缆的安装、敷设、连接、调试和验收工作，保障现代社会各项设施正常运行的工程。
本工程的敷设范围包括室内、室外电缆的敷设，需根据不同的敷设环境和工程要求进行具体方案的制定。
二、施工方案1.方案制定：根据敷设环境和工程要求，制定本次电缆敷设工程的施工方案。
方案包括施工现场规划、施工流程、安全措施、质量验收等内容。
2.施工现场规划：在进行电缆敷设前，需对施工现场进行规划和布置。
并按照相关要求进行土方开挖、道路修整等工作，确保施工现场环境良好。
3.施工流程：根据敷设范围和任务量，制定施工流程，包括：3.1.现场勘测：在正式施工之前，对敷设区域进行详细勘测和数据收集，确保施工质量和效率。
3.2.安装准备：购买和配备所需电缆敷设工具和设备，进行现场组织和材料准备工作。
3.3.敷设电缆：根据现场勘测结果，按照布线图纸，进行电缆的敷设、固定和连接工作。
保证电缆的安全性和可靠性。
3.4.调试和验收：完成电缆敷设后，进行系统调试和质量验收，确保电力、通信和网络等设施正常运行。
4.安全措施：为确保施工过程中的人身安全和工程质量，制定一系列安全措施，包括：组织安全教育培训、配备必要的安全设施、设置警示标识、建立施工验收制度等。
5.质量验收：施工完成后，进行质量验收工作，包括对电缆敷设的准确性、连接的可靠性、系统调试的完整性等方面的检查。
三、施工过程控制1.施工进度控制：根据施工计划和工程要求，制定详细的施工进度计划，并进行实时监控与调整，确保施工按时完成。
2.质量控制：根据相关标准和规范，制定质量控制计划，包括施工过程中的质量检查和测试，以及对异常问题的处理和解决。
3.安全控制：施工过程中，严格执行安全措施，加强现场管理，定期进行安全检查和巡视，确保施工人员的人身安全和工程的安全。
四、施工效果评估1.施工效果评估：对施工完成后的电缆敷设工程进行评估，考察施工质量和使用效果，实现工程质量的可控和可持续。
1电缆敷设专项施工方案
1电缆敷设专项施工方案一、项目概况电缆敷设是在建筑工程中常见的一项工作，用来连接建筑物内外的电力配电系统。
本项目办公楼的电缆敷设，主要包括接线槽铺设、电缆敷设、接线和测试等工作。
为了确保项目顺利进行，特制定本电缆敷设专项施工方案。
二、施工准备1.确认项目需求：根据设计图纸和实际需求，确定电缆敷设的具体要求和施工标准。
2.确定施工队伍：组建专业的电缆敷设施工队伍，包括项目经理、技术人员、施工人员等。
3.资材准备：准备所需的电缆、接线槽、接头等材料，确保施工过程中的材料供应及时。
4.安全措施：提前制定安全生产计划，确保施工过程中的安全措施到位。
三、施工流程1.接线槽铺设：首先确定接线槽的铺设路径和方式，根据设计要求进行铺设，并注意接线槽的固定和支撑。
2.电缆敷设：根据设计要求和实际情况，选择合适的电缆规格和型号进行敷设，确保电缆的质量和安全。
3.接线和测试：完成电缆敷设后，进行接线和测试工作，确保连接正确、稳定，保证电力系统正常运行。
4.完工验收：完成所有敷设和接线工作后，进行完工验收，确保项目符合质量标准和设计要求。
四、质量控制1.严格按照设计要求进行施工，确保电缆敷设符合设计标准。
2.定期对施工质量进行检查和评估，及时发现和解决问题。
3.做好施工记录和档案，确保施工过程可追溯。
4.确保施工人员具备相关资质和技术能力，提高施工质量。
五、安全保障1.遵守施工安全规范，确保施工过程中无事故发生。
2.严格落实安全防护措施，做到人员、设备和材料安全。
3.定期进行安全检查和培训，提高施工人员的安全意识和技能水平。
六、总结本电缆敷设专项施工方案对电缆敷设项目的准备工作、施工流程、质量控制和安全保障进行了详细规划和安排，旨在确保项目顺利进行，保证工程质量和安全。
希望各施工人员严格按照本方案的要求执行，共同努力，顺利完成电缆敷设任务。
电缆敷设及二次接线施工方案
电缆敷设及二次接线施工方案一、前言在建筑工程中，电缆敷设及二次接线是一个至关重要的环节，它直接关系到电气系统的运行安全和稳定。
本文将针对电缆敷设及二次接线的施工方案进行详细介绍，以期帮助施工人员正确、高效地进行工作。
二、电缆敷设方案1. 施工前准备在进行电缆敷设前，需要做好充分的施工前准备工作。
包括：•根据设计图纸确定敷设线路的路径和标高。
•准备好所需的电缆、配件和工具。
•清理敷设线路，确保无障碍物。
•制定详细的敷设计划，包括工作流程和安全措施。
2. 敷设电缆2.1 地沟开挖在确定好敷设路径后，进行地沟的开挖。
地沟应根据设计要求进行大小和深度的控制，边坡坡度应符合规范要求。
2.2 电缆铺设根据设计要求，铺设电缆于地沟中，注意电缆的走向、扭曲度和接头位置。
同时需保证电缆的标识清晰可见。
3. 电缆固定及保护3.1 固定对已铺设好的电缆进行固定，可以采用吊卡、焊接或绑扎等方式，确保电缆在使用过程中不会晃动或受到外力影响。
3.2 保护在需要的位置进行电缆的保护措施，可以使用保护套、护管等材料对电缆进行保护，以防止外界环境的损害。
三、二次接线施工方案1. 施工前准备进行二次接线前，需要做好相关的准备工作，包括：•确认接线方案和图纸，了解接线规范。
•准备好所需的接线材料和工具。
•检查电缆是否可以正常连接。
•确定接线的位置和方式。
2. 接线作业2.1 接线方法根据设计方案采用合适的接线方法，包括螺栓接线、焊接接线、压接接线等，确保接线牢固可靠。
2.2 接线检测在完成接线后，进行接线的检测工作，包括绝缘测试、导通测试等，确保接线符合规范要求，没有短路或断路现象。
四、施工注意事项1.在进行电缆敷设和二次接线时，需要严格遵守相关安全规定，佩戴好安全防护用具。
2.接线时要注意不同种类电缆的区分，确保接线的正确性。
3.在上述工作中，需注意施工现场的整洁，以免影响工作进度和质量。
五、总结电缆敷设及二次接线是电气工程中的重要环节，它影响着整个电气系统的安全运行。
电缆铺设施工方案(3篇)
第1篇一、工程概况1. 工程名称：某地区电缆铺设工程2. 工程地点：某市某区3. 工程规模：铺设电缆总长度为XX公里，涉及XX个小区、XX个企事业单位。
4. 工程内容：电缆铺设、电缆接头制作、电缆终端制作、电缆隧道施工、电缆支架安装等。
二、施工准备1. 技术准备（1）施工人员：组织一支经验丰富、技术熟练的施工队伍，包括电缆铺设、电缆接头制作、电缆终端制作、电缆隧道施工、电缆支架安装等专业人员。
（2）施工设备：准备电缆铺设设备、电缆接头制作设备、电缆终端制作设备、电缆隧道施工设备、电缆支架安装设备等。
（3）施工材料：电缆、电缆接头、电缆终端、电缆隧道材料、电缆支架等。
2. 材料准备（1）电缆：根据设计要求，选择符合国家标准、质量可靠的电缆产品。
（2）电缆接头：选择与电缆型号相匹配的电缆接头，确保接头质量。
（3）电缆终端：根据设计要求，选择合适的电缆终端。
（4）电缆隧道材料：选择符合国家标准、质量可靠的电缆隧道材料。
（5）电缆支架：选择符合国家标准、质量可靠的电缆支架。
3. 施工现场准备（1）施工场地：确保施工场地平整、开阔，满足施工需求。
（2）施工用水、用电：确保施工场地具备充足的用水、用电条件。
（3）施工道路：确保施工道路畅通，方便施工材料运输。
三、施工工艺及步骤1. 电缆铺设（1）测量放线：根据设计图纸，确定电缆走向，进行测量放线。
（2）挖沟：根据电缆走向，挖掘电缆沟，确保沟底平整、无障碍物。
（3）铺设电缆：将电缆按照设计要求铺设到沟底，确保电缆顺直、无扭曲。
（4）回填：将电缆沟回填，确保回填土密实、无空隙。
2. 电缆接头制作（1）准备电缆接头材料：根据电缆型号，准备相应的电缆接头材料。
（2）制作电缆接头：按照电缆接头制作工艺，进行电缆接头制作。
（3）电缆接头测试：对制作的电缆接头进行测试，确保接头质量。
3. 电缆终端制作（1）准备电缆终端材料：根据电缆型号，准备相应的电缆终端材料。
（2）制作电缆终端：按照电缆终端制作工艺，进行电缆终端制作。
电缆敷设及二次接线施工方案..
电缆敷设及二次接线施工方案一、背景介绍在建筑工程中，电缆的敷设及二次接线施工是至关重要的一环。
电缆作为输送电力信号的主要设备，其敷设质量直接关系到整个建筑电力系统的正常运行和安全性。
因此，本文将针对电缆敷设及二次接线施工方案进行详细探讨。
二、电缆敷设方案2.1 敷设前准备在进行电缆敷设工作之前，首先需要进行充分的准备工作。
包括但不限于： - 审查设计图纸，确定敷设路径和电缆种类； - 检查施工现场，确保敷设通道畅通和安全； - 准备好必要的敷设工具和设备。
2.2 敷设流程1.确定电缆敷设路径，标明接线点和拐角位置；2.开挖电缆沟槽，深度和宽度根据设计要求进行控制；3.铺设电缆，根据图纸要求进行正确的铺设方式，保持电缆整齐；4.封闭电缆沟槽，确保电缆固定不动，并进行必要的标志标识；5.对敷设的电缆进行验收，并记录在档案中。
三、二次接线施工方案3.1 接线前准备进行二次接线施工之前，也需要进行充分的准备工作，以确保施工顺利进行：- 确认接线点和接线方式，根据设计要求准备接线材料； - 检查电缆的敷设质量，确保电缆完好无损； - 准备必要的接线工具和设备。
3.2 接线流程1.确定接线方案，根据设计图纸进行正确的接线操作；2.清理接线端口，确保电缆裸露部分干净和无杂质；3.进行绝缘处理，使用绝缘材料对裸露部分进行绝缘，保证安全；4.进行电缆接线，根据设计要求进行正确的接线方式，并进行必要的固定和封闭工作；5.对接线工作进行检查验收，确保接线质量符合要求。
四、总结电缆敷设及二次接线施工是建筑电力系统中不可或缺的环节，其质量直接关系到系统的正常运行和安全性。
通过本文对电缆敷设及接线施工方案的详细介绍，相信读者能够更加全面地了解这一重要工作，并在实际施工中更加谨慎和细致。
愿本文能对相关施工人员提供一定的帮助和参考。
二次电缆敷设及接线施工方案
二次电缆敷设及接线施工方案一、项目概述本项目工业园区的二次电缆敷设及接线施工项目，主要包括电缆敷设和接线工作。
本项目旨在完成园区内的电力供应系统搭建，为各个车间、设备提供可靠的电力供应。
二、施工组织与管理1.施工组织施工单位将按照《电缆敷设及接线施工方案》，成立专门的施工小组，负责项目的具体实施和管理。
2.施工管理施工小组将负责日常的施工管理工作，包括施工进度安排、现场安全管理、质量监督等。
施工负责人将负责对施工人员进行技术指导和安全培训，确保施工工作的高质量完成。
三、施工流程1.施工准备1.1确定敷设路线：根据设计方案和现场条件，确定电缆的敷设路线。
1.2准备材料和设备：根据施工需要，准备好所需的电缆、电缆槽、接线盒等材料和设备。
1.3施工现场布置：根据具体情况，进行施工现场的布置，包括搭建临时设施、拉设安全警示标志等。
2.电缆敷设2.1电缆槽准备：首先将敷设路线上的地表清理干净，然后挖掘电缆槽。
电缆槽的宽度和深度根据电缆的尺寸和要求确定。
2.2电缆敷设：根据设计方案，将电缆在电缆槽中敷设，确保电缆的安全和整齐。
2.3定位和固定：对于需要固定的电缆，使用合适的支架进行固定。
2.4填充电缆槽：将电缆槽填充土壤或沙土，确保电缆槽的平整和稳定。
3.接线施工3.1接线盒准备：根据设计方案和接线需求，准备好相应的接线盒。
3.2接线：根据接线盒的布线要求，将电缆进行接线。
3.3定位和固定：对于需要固定的接线盒，使用合适的支架进行固定。
3.4检测和调试：完成接线后，进行电气测试和设备调试，确保接线的质量和稳定性。
四、施工安全与质量控制1.施工安全施工人员应严格遵守电工作业的相关安全规范，佩戴个人防护装备，确保施工期间的安全。
对危险区域进行警示标识，确保周围人员的安全。
2.质量控制对电缆和接线盒进行质量把关，确保材料的质量符合规范要求。
施工人员应按照标准要求进行施工，确保电缆敷设和接线质量，避免出现电缆破损、接线不良等问题。
电缆敷设及二次接线施工方案
电缆敷设及二次接线施工方案一、项目背景电缆敷设及二次接线是电力工程的重要环节，对于电力系统的稳定运行和设备的正常工作起着至关重要的作用。
本项目为某电力工程的电缆敷设及二次接线施工方案，旨在确保施工质量和工期进度。
二、施工目标1. 完成电缆敷设及二次接线工程，确保其符合设计要求和相关标准；2. 保证施工安全，防止事故发生；3. 控制施工成本，提高施工效率；4. 保障工程质量，确保施工后的电力设备正常运行。
三、项目范围电缆敷设及二次接线施工包括以下内容：1. 电缆敷设：包括电缆走线布置、埋管、穿线、接头制作等；2. 二次接线：包括仪表、控制、保护等设备的接线、调试，以及开关箱、仪表箱等的安装；3. 施工机械设备的调试和使用。
四、施工准备1. 制定详细的施工计划和施工方案，明确施工任务和分工；2. 确定施工所需的材料、设备和人力资源；3. 进行必要的安全培训，确保施工安全；4. 准备必要的施工机械设备，并确保其正常运行。
五、施工步骤1. 施工前准备工作：a. 对施工现场进行勘察和测量，确定布线路径、埋管方案等；b. 搭建施工临时设施，如施工电源、设备存放区等；c. 安装必要的施工机械设备，如电缆敷设机、接线台等；d. 制定详细的施工计划和施工方案。
2. 电缆敷设工作：a. 根据设计要求和布线方案，进行电缆敷设，包括埋管、穿线等工作；b. 进行电缆接地处理，确保接地电阻符合要求；c. 制作电缆接头，进行接头的绝缘处理和连接测试。
3. 二次接线工作：a. 安装开关箱、仪表箱等设备；b. 进行二次接线，连接仪表、控制设备等；c. 进行接线的调试和测试，确保接线的正确性和可靠性。
4. 施工环境的整理和复原：a. 清理施工现场，清除杂物和设备；b. 整理施工记录和文件，进行项目的收尾工作。
六、质量控制1. 按照设计要求和相关标准进行施工，确保施工质量；2. 严格执行施工方案和操作规程，防止误操作和差错；3. 进行关键节点的施工检查和质量验收，确保关键部位的质量；4. 做好施工记录和档案的管理，便于质量追溯和日后维护。
完整版)电缆敷设施工方案
完整版)电缆敷设施工方案1.项目背景电缆敷设是建筑和设施建设过程中的重要环节，需要进行科学合理的规划和施工。
本文档旨在提供一份完整的电缆敷设施工方案，确保电缆敷设过程中的安全性和高效性。
2.工程概述本工程包括以下主要工作内容：确定电缆敷设区域编制敷设方案和施工图纸采购所需材料和设备进行电缆敷设施工（含电缆敷设、固定和接线）3.电缆敷设区域选择根据项目需求和具体情况，选择合适的电缆敷设区域。
在选择区域时，需要考虑以下因素：地质条件：选择地质条件良好的区域，防止遭遇地下水、洪水等危险因素。
工程方便性：选择方便施工且与其他设备及设施相协调的区域。
安全性：避免选择人员繁忙和交通拥挤的区域，保证施工安全。
4.敷设方案和施工图纸根据电缆敷设区域和工程要求，编制详细的敷设方案和施工图纸。
敷设方案应包括以下内容：敷设顺序：确定电缆敷设顺序，以保证施工高效进行。
敷设路径：确定电缆的敷设路径，避免与其他管线和设备冲突。
接地设置：合理设置电缆的接地装置，确保电缆的安全运行。
施工图纸应包括以下内容：敷设示意图：明确标注电缆敷设的具体路径和细节。
接地装置图：标注电缆接地装置的具体位置和安装要求。
5.材料和设备采购根据敷设方案和施工图纸，确定所需材料和设备清单。
采购材料和设备时，应考虑以下因素：材料质量：选择优质可靠的电缆、固定件等材料。
设备功能：选购适用于该项目的专业工具和设备，提高施工效率。
6.电缆敷设施工根据敷设方案和施工图纸，进行电缆敷设施工。
施工过程中应注意以下事项：施工安全：保证施工人员遵守相关安全规范，戴好防护装备。
质量控制：定期检查和测试敷设电缆的质量和安全性。
施工进度控制：安排合理的施工计划，确保按时完成施工任务。
7.总结和验收施工完成后，应对电缆敷设施工进行总结。
总结内容包括：敷设情况：对敷设过程中遇到的问题和解决方案进行总结。
施工质量：评估电缆敷设的质量和符合程度。
验收和报告：进行最终验收，编写电缆敷设施工报告。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆敷设及接线施工方案公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]目录1、编制依据 (1)6、安全风险识别、评估与管理控制措施 (15)1、编制依据《国家电网公司电网工程安全风险辨识、评估、控制办法》国家电网基建/3 178-2014号《电缆线路施工及验收规范》GB 50168-2006《盘、柜及二次回路接线施工及验收规范》GB 50171-2012《电气装置安装工程质量检验及评定规程》DL/T 国家电网公司基建安全管理规定国网（基建/2）173-2015《施工现场临时用电安全技术规范》（JGJ 46--2005）《输变电工程建设强制性条文实施规程》Q/GDW248-2008重庆电力建设总公司企业管理标准《安全质量环境管理程序文件E版》。
2012版万峰湖220kV变电站新建工程设计施工图万峰湖220kV变电站新建工程施工组织设计2、工程概况及主要工程量工程概况：万峰湖220kV变电站新建工程二次电缆共敷设电缆约56 公里，具体施工包括保护管制作安装，电缆支架制作、安装、低压动力电缆、控制保护电缆、远动部分电缆敷设和接线校线等。
主要工程量：3、施工进度计划根据现场实际和土建进度，本项目安排于如下：4、作业准备及机具、材料、人员配置作业准备：安装人员必须阅读设计图纸及技术资料，熟悉和掌握电缆支架制作安装、电缆施放及接线的施工特点，施工方法和工艺要求。
人员准备：技术准备：4.3.1 安装人员必须阅读设计图纸及技术资料，熟悉和掌握本工程电缆施工的特点，施工方法和工艺要求；4.3.2 技术人员和电缆敷设组长应按系统接线图、原理图、盘内图、端子排接线图，核对电缆清册中的电缆编号、规格、芯数；4.3.3 电缆始末端的设备应编上号，写上名称，以利施工；4.3.4 熟悉电缆敷设路径和设备安装位置，便于保护管的安装；4.3.5 以上的工作做完后，即可按敷设顺序（先敷设集中的，再敷设分散的，然后敷设短的），另编清单，复印数份，供实际敷设时使用。
清单内列齐美观，避免交叉重叠，因此清单应周密考虑后列出，并绘制主控室屏、各屏电缆数量分布图；4.3.6 复印每块屏、盘的电缆敷设明细表，标明电缆的编号、型号、长度及起始终止地点，将该表用透明胶贴在柜门的内侧。
4.3.7 施工条件4.3.7．1 盘、柜、控制箱的安装应按设计要求施工完毕, 校对电缆与盘、接线箱、就地设备是否正确,并达到二次接线的要求。
4.3.7．2 检查电缆的标志牌是否制作齐全。
4.3.7．3 用摇表测量每根电缆的绝缘电阻，其值至少应为1MΩ，并作好记录, 如果测量值低于此值，应用热风吹，直至绝缘值符合要求为止。
施工机具、工器具和材料的准备：此次需要用到的施工机具有如下表格，施工机具都应在公司调试好之后再带到现场，应能保证每一台施工工器具都能在工作中正常地使用，所有需要的材料均提出物资需用计划表交到公司材料科，所使用的材料均应有材质证书和合格证，主要的材料应报审批。
设专人对工程中所需的材料进行管理，对施工工器具进行维护管理及发放、清理，做好工器具领用台帐记录。
4.4.1 主要施工机具材料计划：4.4.2 主要材料计划：5、作业步骤及质量标准电缆管的加工和敷设：5.1.1电缆管不应有穿孔、裂缝和显着的凹凸不平，内壁应光滑；金属电缆管不应有严重锈蚀。
硬质塑料管不得用在温度过高或过低的场所。
在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材。
5.1.2电缆管的内径与电缆外径之比不得小于.5.1.3每根电缆管的弯头不应超过3个，直角弯不应超过2个。
5.1.4电缆管明敷时应符合下列要求：1)电缆管应安装牢固；电缆管支持点间的距离，当设计无规定时，不宜超过3m.2)当塑料管的直线长度超过30m时，宜加装伸缩节。
5.1.5电缆管的连接应符合下列要求：1)金属电缆管连接应牢固，密封应良好，两管口应对准。
套接的短套管或带螺纹的的管接头的长度，不应小于电缆管外径的倍。
金属电缆管不宜直接对焊。
2)硬质塑料管在套接或插接时，其插入深度位管子内径的～倍。
在插接面上应涂以胶合剂粘牢密封；采用套接时的套管两端应封焊。
5.1.6引至设备的电缆管管口位置，应便于与设备连接并不妨碍设备拆装和进出。
并列敷设的电缆管口应排列整齐。
5.1.7利用电缆的保护钢管作接地线时，应先焊好接地线；有螺纹的管接头处，应用跳线焊接，再敷设电缆。
5.1.8电缆管的敷设应符合下列要求：1)电缆管的埋设深度不应小于0.7m;在人行道下面敷设时，不应小于0.5m。
2)电缆管应有不小于%的排水坡度。
3)电缆管连接时，管孔应对准，接缝应严密，不得有地下水和泥浆渗入。
5.1.9电缆埋管要求：电缆埋管材料采用水煤气管。
管子的弯曲半径不小于公称直径的10倍，且应不小于所穿电缆的允许弯曲半径。
电缆穿管的直径在设计中已考虑了一定的裕度，特殊情况可酌情放大，一根管原则上只穿1根电缆，控制电缆较多时，可考虑一根管内穿2～3根控制电缆，但应保证管内径大于2～3根控制电缆包络外径的倍。
电缆穿管之前应净管，清除管内铁屑和毛刺，管口应胀成喇叭状，并涂防锈漆。
电缆从地下、楼板下及电缆沟中引出地面时，地面上一段应按要求设置保护管，电缆的金属外皮和保护管均应可靠接地。
电缆保护管埋设深度,屋内200mm，屋外一般为700mm，与道路交叉处埋深1m，并伸出道路两侧2m，至所外的电缆埋管埋深不小于1m。
保护管伸出地面高度的规定为：无设备时为2000mm；悬挂式照明箱、检修箱为900mm；铁壳开关为900mm。
电缆支架的制作和安装：5.2. 1电缆支架的层间允许最小距离，当设计无规定时，可采用下表的规定。
但层间净距不应小于两倍电缆外径加10mm，35KV及以上高压电缆不应小于2倍电缆外径加50mm.电缆支架的层间允许最小距离（mm）注：h表示槽盒外壳高度。
5.2. 2电缆支架应安装牢固，横平竖直；托架支吊架的固定方式应按设计要求进行。
各支架的同层横档应在同一水平面上，其高低偏差不应大于5mm。
托架支吊架沿槽盒走向左右的偏差不应大于10mm.在有坡度的电缆沟内或建筑物上安装的电缆支架，应有与电缆沟或建筑物相同的坡度。
电缆支架最上层及最下层至沟顶、楼板或沟底、地面的距离，当设计无规定时，不宜小于下表的数值。
电缆支架最上层及最下层至沟顶、楼板或沟底、地面的距离（mm）5.2.3电缆槽盒转弯处的转弯半径，不应小于该槽盒上的电缆最小允许弯曲半径的最大者。
5.2.4电缆支架全长均应有良好的接地。
电缆槽盒的安装：5.3.1电缆槽盒安装5.3.1.1电缆槽盒安装方法1）支吊架安装完毕后，经验收合格后，再进行槽盒安装。
2）电缆槽盒安装时应先装四通、三通、弯头、变高、变宽和有分支架连接的地方，然后再安装直段的托架。
3）电缆槽盒的切割要用手锯或电锯,不得使用电、火焊切割。
电缆槽盒进行改装时接口必须用螺栓链接，电缆槽盒的安装采用配套的连接片和连接螺栓，螺母置于槽外，垫片、弹簧圈齐全，紧固螺栓时，用力要均匀。
高空作业时电缆槽盒及连接片应随用随吊，并有防止坠落措施。
4）电缆槽盒安装完要进行调平调直，使之满足施工工艺要求。
5）电缆槽盒直线段每15米应设一个的伸缩节（有铰链段除外）伸缩处应使用软铜线（截面积16平方毫米）可靠连接并与变电站接地网连接，每层槽盒设1个接地点，才用25平方毫米的接地电缆就近与变电站接地网相连。
5.3.3.2电缆槽盒安装工艺质量要求1）电缆槽盒的镀层完好；2）电缆槽盒外形无扭曲变形；3）电缆槽盒安装水平倾斜偏差：每米＜2mm，总长＜10mm；4）电缆槽盒安装垂直偏差：每米＜2mm，总长＜10mm。
电缆敷设及接线5.4.1 施工流程图：5.4.1.15.4.1.25.4.2 电缆敷设施工方法5.4.2.11人；穿过平台、楼板、墙的上下或前后各设1人；电缆穿管时两端各设1人，当管子过长或电缆过大时，增设1~2人；电缆盘设3~4人。
5.4.2.2 架电缆盘：电缆盘用架盘支架支起，架起不同规格的数盘电缆，以缩短倒盘时间。
电缆盘架起后，其挡板边缘离地面的距离不得小于100mm。
5.4.3 敷设电缆：5.4.3．1 指挥以吹哨为行动指令，转弯多或路径长的线路应分段指挥，以引出端为主传达动作命令。
全线听从指挥，应同时用力或停止。
5.4.3．2 遇转弯或穿管时，应先将电缆甩出一定长度的大弯，再往前拉。
5.4.3．3 对于弱电及低压电平信号电缆，特别是需抗干扰的信号电缆，不得与强电回路电缆敷设在同一根保护管内。
5.4.3．4 敷设电缆时，电缆应从电缆盘的上方引出，引出端头的铠装如有松弛，应用绑线绑紧。
5.4.3．5 电缆盘的转动速度与牵引速度应很好配合，每次牵引的电缆长度不宜过长，以免在地上拖拉。
5.4.3．6 敷设电缆时，如果发现电缆支架不能满足敷设要求，可以用木方、砖块、钢筋等架设临时支架，但临时支架的固定位置必须和以后的永久支架一致，以免以后给加装永久支架带来困难，且工艺无法保证。
5.4.3．7 当电缆需要从沟的一侧向另外一侧穿越时，电缆必须从该层支架靠近电缆沟壁向沟底穿越，然后穿越过渡电缆槽盒（将一块12~14槽钢用膨胀螺栓扣在沟底），翻到另外一侧。
5.4.4 过程自检：5.4.4．1 敷设过程中，如发现电缆局部有压扁或折曲伤痕严重的，应停下来检查鉴定，予以处理，严重者应割去。
5.4.4．2 如已敷设而长度不够者应撤下，另行敷设。
新敷设的控制电缆是不允许接头的，除非是已严重超过制造长度时。
5.4.4．3 电缆应有足够的备用长度，以补偿因温度变化而引起的变形。
电缆跨越建筑物伸缩缝处应留有余度，以适应变化。
5.4.4．4 如因工程进度需要或供应的关系，一个断面内排列的电缆不能一次敷设完毕时，不能即行敷设电缆的位置空留出来，待以后敷设时仍能按原位入座，以保持整齐。
5.4.5 锯切电缆：每根电缆敷设好以后，必须待两端留有足够长度，各转弯处已作初步固定，直线段已初步整理过并确认已符合设计要求时，才允许锯切。
铠装电缆锯切前，应先在锯点两边各50mm处用绑线（镀锌钢丝）绑牢。
控制电缆切断后，宜用黑胶布封头，特别是室外。
对于暂时不用而缠在电缆盘上的带铅保护层的电缆，应及时封铅。
对于并列电力电缆，在锯切时，必须保证实际长度一样长。
5.4.6 挂临时标志牌：每根电缆敷设完后，应及时挂上临时标志，再敷设下一根电缆。
5.4.7 阶段性整理：5.4.7．1 在直线电缆沟内，电缆应尽量拉直。
5.4.7．2 在电缆夹层，当某层电缆满铺时，电缆应从支架外侧向内侧靠；当某层电缆未满铺时，电缆应从支架外侧向中间靠；电缆主沟应根据电缆夹层的敷设起点，根据现场实际情况选择某层第一根电缆的起点；当夹层重叠时，则从支架外侧向内侧靠，主沟重叠时，根据实际情况重叠；在就地电缆沟，在端子箱一侧的电缆沟，电缆从外侧向内侧靠，内侧空闲处用于将电缆穿入端子箱的位置，在电缆沟另外一侧，从电缆沟壁向电缆支架靠。
