压气站变电站单体调试投运方案
天然气站场单体调试及联合试运方法
天然气站场单体调试及联合试运方案天然气站场在工艺、电气和自控系统安装完成后开展调试工作。
先进行各个单体的调试工作，后进行系统的联合调试。
设备厂家在调试期间配合调试工作。
站场按无人值守站设计，站场自控系统对站场运行的压力、温度、流量等数据进行实时监控、数据采集，站内无人机交互设备，通过卫星和无线GPRS/CDMA实现与调度中心的数据通讯，以保证管网的正常运行。
站控系统主要完成本地的数据采集和控制，本地参数报警时能主动上传数据，接11.11.21.322.12.1.11)2)3)4)2.1.21)2)3)进行初次充放电试验，并作好记录。
4)检查正、负极对地绝缘电阻。
5)测量断路器的分、合闸时间。
测量断路器的分、合闸线圈的直流电阻和绝缘电阻。
2.1.3 保护继电器单体试验1)对系统所有保护继电器都进行单体试验。
2)保护继电器有过流、过压、欠相、时间延时、差动、3E等。
3)所有的继电器试验作好试验记录。
4)对合格的继电器按设计给定值进行整定，并贴上标签。
2.1.4 低压配电柜单体调试1)首先外观检查无残缺、破损、接线正确美观、紧固良好。
2)对盘中一、二次回路进行绝缘检查良好，绝缘电阻大于0.5MΩ3)盘中保护继电器进行单元试验及整定。
4)盘上指示仪表进行校验、合格。
5)6)2.21)2)3)4)2.31)二2)3)2.44)5)6)空载运行24小时，无异常现象，办理验收手续，交建设单位使用。
同时提供施工图、施工记录、产品合格证说明书、试验报告单等技术资料。
3自控工程调试3.1 单体调试3.1.1 仪表单体调试压力表、温度表等仪表送具有合格资质的专业检测机构进行检测，并出具检测报告。
3.1.2 各类变送器单体调试压力、温度、差压等变送器核定出厂检定报告和出厂合格证的有效性，现场进行通电或通气检查各部件工作是否正常。
厂家技术人员现场配合测试。
3.1.3 涡轮流量计单体调试核定出厂检定报告和出厂合格证的有效性，现场检查计量柜与调压计量撬的连接是否正确，通电检查各部件工作是否正常，流量计算机信号导通是否正常。
变电站调试方案
变电站调试方案背景变电站作为电力系统的重要组成部分，其安全可靠运行对于电网的功率平衡、能源安全、电力市场等方面具有重要意义。
为了保证变电站的正常运行，必须进行调试和监测工作。
本文旨在介绍变电站调试方案，以保证变电站的安全运行和稳定供电。
调试步骤1. 设备检查在进行变电站调试之前，首先需要开展设备检查工作。
对于每一个变电站设备进行检查，包括外观检查、机械部件检查、电气器件检查等内容。
如果发现异常情况，则需要及时处理或更换。
2. 调试前准备在进行变电站调试之前，需要对调试仪器和设备进行准备工作。
包括检查在调试过程中可能需要用到的工具和备件，确保调试仪器和设备的正常运行等。
3. 调试流程变电站调试的流程包括：3.1 检查保护装置对于每一个保护装置进行检查，确保其正常工作。
检查内容包括：•主保护及备用保护的正常工作；•站内保护的器件状态是否正常；•变电所及母线保护的正常工作；•变压器、继电器等设备的保护工作是否到位。
3.2 检查运行状态对于变电站的运行状态进行检查，包括：•检查电压、电流是否正常；•检查开关、隔离开关是否正常；•检查降压器、变压器和柴油发电机的运行状态是否正常；•检查监测系统的正常工作。
3.3 调试控制系统对于变电站控制系统进行调试，包括：•对控制系统的软件进行检查；•对控制系统的硬件进行检查；•对控制系统的功能进行检查。
3.4 更新运行参数根据调试结果，更新控制系统的运行参数，确保变电站的运行状态正常。
4. 调试结束后在变电站调试结束后，还需要开展一些工作，包括：•进行设备、工具、备件等的清点、清洗和安全保管；•对各种设备进行检查和维护，确保设备正常运行；•对调试结果进行汇总和分析，提出建议和改进措施。
注意事项在进行变电站调试时，需要注意以下事项：1.必须按照严格的规定和规程进行操作；2.调试过程中需要注意安全，如对高电压、高温、高压氧气等需要采取安全措施；3.必须关注调试的实时情况，及时发现异常情况并进行处理；4.调试结束后一定要对设备进行检查和维护，确保设备正常运行。
压气站变电站单体调试投运方案
压气站变电站单体调试投运方案1高压电缆试验项目1.1试验项目●测量所有高压电缆绝缘电阻；●.直流耐压试验及泄漏电流测量；●检查变频调速驱动系统的所有的电缆线路的相位。
1.2绝缘电阻的试验方法●.采用2500V兆欧表测量绝缘电阻,试验结束后及时放电；●试验时确保绝缘测试合格，试验电压可分4到6个阶段均匀升压,每阶段停留一分钟，并读取泄漏电流值。
做好试验记录.测量时非试验相要可靠接地，试验完毕放完电后。
再次测量绝缘电阻,测量值应和直流耐压前无明显变化。
测试完毕及时放电；●根据电缆色带标识核相,让两端标识一致的电缆利用接地线形成一个回路,在回路中串一个万用表并把万用表调到欧姆档便可以完成试验。
2滤波系统2.1调试前的现场条件要求和确认●检查滤波器是否满足安装手册的要求。
●完成滤波器与外部的所有接线，包括主电源电缆和控制电缆。
●与滤波器连接的10kV真空断路器应按MR公司技术要求配备“欠压脱扣器”线圈，10kV断路器保护装置REX521的低电压保护投入。
●400V控制电源和辅助电源应接入滤波器柜内，滤波器柜随时可以通电。
●10kV滤波馈线开关柜小车应处于试验位置，允许来自滤波器的控制信号进行测试。
●输入滤波器的电缆连接顺序必须符合设计硬件连接图。
●滤波器的使用环境满足技术要求，环境温度不得高于40℃。
2.2安全条件准备因在系统停机后，电容上仍然有残压。
在进行调试前，应先采用滤波装置随机带的放电棒对电容进行放电操作。
然后用验电器验电，确认无电后，连接接线地，确保工作人员人身安全。
2.3滤波器柜内器件上电测试上电之前检查控制柜各电源回路（220V UPS电源、220V辅助电源、380V 动力电源），确保各回路电源正确无误后（电压正确、380V电源相序正确）引入控制柜内并开启柜内电源开关进行柜内各器件性能检测。
●检查保护装置CPR04、S7-315、7SJ80的参数设置是否正确。
●查看POCOS控制器显示，正常时，所有LED显示红色。
2024年变电站电力设备调试方案
《变电站电力设备调试方案》一、项目背景随着电力需求的不断增长，为了确保电力系统的稳定运行，新建的变电站需要进行电力设备的调试工作。
本次调试的变电站为[变电站名称]，该变电站采用了先进的电力设备和技术，旨在提高供电的可靠性和稳定性。
本次调试的主要目的是对变电站内的电力设备进行全面的检测和调试，确保设备的性能符合设计要求和国家相关标准。
通过调试，及时发现和解决设备存在的问题，为变电站的正式投入运行提供保障。
二、施工步骤1. 准备阶段（1）组织调试人员熟悉设备的技术资料、调试大纲和相关标准规范。
（2）准备调试所需的仪器仪表、工具和材料，确保其性能完好、精度符合要求。
（3）对调试现场进行清理和布置，确保安全通道畅通，消防设施齐全。
2. 一次设备调试（1）变压器调试- 测量变压器的绕组直流电阻，检查各相电阻是否平衡，与出厂值相比是否符合要求。
- 检查变压器的绝缘电阻，包括绕组对地绝缘电阻、铁芯对地绝缘电阻等，确保绝缘性能良好。
- 进行变压器的变比测量，核对变压器的实际变比与铭牌值是否一致。
- 进行变压器的空载试验和负载试验，测量变压器的空载损耗和负载损耗，检查变压器的运行性能。
（2）断路器调试- 检查断路器的外观，确保无损伤、变形和锈蚀。
- 测量断路器的绝缘电阻，包括断口间绝缘电阻和对地绝缘电阻等。
- 进行断路器的机械特性试验，测量断路器的分合闸时间、同期性、分合闸速度等参数，确保断路器的操作性能符合要求。
- 进行断路器的低电压动作试验，检查断路器在低电压下的动作可靠性。
（3）隔离开关调试- 检查隔离开关的外观，确保无损伤、变形和锈蚀。
- 测量隔离开关的绝缘电阻，包括断口间绝缘电阻和对地绝缘电阻等。
- 进行隔离开关的机械操作试验，检查隔离开关的分合闸操作是否灵活、可靠。
- 测量隔离开关的接触电阻，确保接触良好。
3. 二次设备调试（1）继电保护装置调试- 检查继电保护装置的外观，确保无损伤、变形和锈蚀。
- 核对继电保护装置的定值，确保定值设置正确。
精选变电站电力设备调试方案两篇
《变电站电力设备调试方案》一、项目背景随着电力需求的不断增长，为了确保电力系统的稳定运行，新建的变电站需要进行电力设备的调试工作。
本次调试的变电站位于[具体地点]，该变电站的建设将为周边地区提供可靠的电力供应。
本次调试的主要目标是对变电站内的变压器、断路器、隔离开关、互感器等主要电力设备进行全面的测试和调试，以确保其性能符合设计要求和国家相关标准，为变电站的正式投入运行做好准备。
二、施工步骤1. 施工准备阶段（1）组织调试人员熟悉设备的技术资料、调试大纲和相关标准规范。
（2）准备好调试所需的仪器仪表、工具和材料，确保其性能良好、精度符合要求。
（3）对施工现场进行安全检查，消除安全隐患，设置安全警示标志。
2. 设备外观检查（1）检查设备的外观是否完好，有无损伤、变形、锈蚀等情况。
（2）检查设备的铭牌、标识是否清晰、完整，与设计要求是否一致。
（3）检查设备的接线是否正确、牢固，有无松动、脱落等情况。
3. 绝缘电阻测试（1）使用兆欧表对变压器、断路器、隔离开关、互感器等设备的绝缘电阻进行测试。
（2）测试时应按照设备的电压等级选择合适的兆欧表，并严格按照操作规程进行操作。
（3）测试结果应符合设备的技术要求和国家相关标准。
4. 耐压试验（1）对变压器、断路器、隔离开关、互感器等设备进行耐压试验。
（2）耐压试验应按照设备的电压等级和试验标准进行，试验电压和时间应符合要求。
（3）试验过程中应密切观察设备的情况，如有异常应立即停止试验，并进行检查和处理。
5. 继电保护调试（1）对变电站的继电保护装置进行调试，包括过流保护、过压保护、欠压保护、差动保护等。
（2）调试时应按照保护装置的调试大纲进行，逐一检查保护装置的动作值、动作时间、返回值等参数是否符合要求。
（3）对保护装置进行整组传动试验，检查保护装置与断路器等设备的配合是否正确。
6. 自动化系统调试（1）对变电站的自动化系统进行调试，包括监控系统、远动系统、五防系统等。
35KV变电站电气设备单体调试方案
35KV变电站电气设备单体调试方案35/10KV变电站工程电气设备编制：审核：批准：*******电力自动化股份有限公司二O一三年六月电气设备调试方案一、编制依据：1.1《电气装置安装工程电气设备交接试验标准（GB50150—2006）》。
1.2《作业指导书编制标准》 Q/YS2.01—20031.3《电力建设安全工作规程》第一部分火力发电厂DL 5009.1-20021.4电气装置安装工程电气设备交接试验标准（GB50150—2006）GB1094.3-2003强制性条文1.5电气装置安装工程电气设备交接试验标准（GB50150—2006）DL/T596强制性条文1.6电气装置安装工程电气设备交接试验标准（GB50150—2006）GB11032强制性条文1.7中煤西安设计工程有限公司相关图纸1.8设备厂家相关资料二、作业概况及工作量：2.1 作业概况本作业指导书适用于榆神矿区薛庙滩矿井及选煤厂35/10KV变电站工程各电气设备的单体调试，主变高压侧电压等级为35kV，低压侧电压等级为10kV，变电站站用电接线采用380/220V中性点直接接地；直流系统电压等级为220V。
2.2 主要工作量变电站工程所有高压电缆、变压器、高压断路器、电压互感器、电流互感器、母线绝缘子、避雷器、电抗器、电容器组、保护装置、指示仪表等电气设备的单体试验。
其中：三、作业必备条件：施工人员配备及资格要求：机具、工具、仪器、仪表设备；设备、材料力能供应；施工场地、环境要求：上道工序确认要求等。
3.1 施工人员配备及资格要求：3.2 机具、工具、仪器、仪表、设备、材料、力能供应设备：3.3.1施工区域临时电源供电可靠，照明光线充足。
3.3.2 试验现场周围不应有震动。
3.3.3施工区域应保持干净、整洁。
做到工完、料尽、场地清。
四、作业顺序、方法及要求：4.1 作业流程图：五、作业内容、方法及要求：1 高压电缆试验1.1试验应具备的条件：1.1.1电缆已敷设就位，电缆头已制作完毕。
变电站调试方案范文
变电站调试方案范文一、调试方案的背景和目标背景：变电站是电力系统中的重要组成部分，承担着电能的转换、传输和分配的任务。
为了确保变电站的安全、可靠运行，必须进行调试工作，验证设备的性能和可靠性。
目标：本次调试的目标是确保变电站各设备的安装质量，检测和纠正可能存在的问题，并对变电站进行运行试验，验证设备的性能和可靠性。
二、调试方案的具体步骤和方法1.设备安装质量的验证：a)对变电设备的安装位置、固定方式、接线端子等进行巡视和检查，确保设备安装牢固、位置准确、接线正确。
b)对设备的绝缘性能进行检测，包括使用绝缘电阻测试仪对设备的绝缘电阻进行测量，确保绝缘电阻满足要求。
c)对设备的冷却装置进行检查和试运行，确保冷却装置的正常工作。
2.设备的调试和测试：a)对变电站的高压开关设备进行检查和调试，包括检查开关的操作是否灵活、动作是否可靠；对开关的电机驱动装置进行试运行，确保工作正常。
b)对变压器进行调试，包括检查变压器的冷却装置、油位和油温；使用继电器测试装置对变压器的保护装置进行测试，确保保护装置能够准确、可靠地工作。
c)对断路器进行调试，包括检查断路器的操作机构、触头、电动机驱动装置等，并进行试运行，确保工作正常。
3.变电站的运行试验：a)对变电站进行输电线路保护的试验，根据实际情况设置保护装置的参数并进行试验，验证保护装置的动作准确性。
b)对变电站的绝缘试验进行测试，包括对设备和电缆的绝缘电阻进行测量，确保绝缘电阻满足要求。
c)对变电站的负荷试验进行测试，模拟实际负荷情况，验证设备的工作可靠性和稳定性。
4.调试记录和问题整理：a)在调试过程中对每一个设备进行记录，包括设备的试运行情况、参数设置等。
b)对于发现的问题进行整理和归档，并制定问题解决方案，及时解决问题。
c)按照标准要求，编制调试报告，详细记录调试过程、试验结果和问题整理。
三、调试方案的要求和措施1.确保安全：在进行调试前，需要制定安全操作规程，对调试人员进行安全教育和培训，配备必要的安全防护器材和设备。
变电站调试方案
变电站调试方案1. 引言变电站是电力系统中的重要组成部分，用于将电能从发电厂输送到用户终端。
调试是在变电站建设完成后，为了确保安全运行和优化设备性能而进行的一系列步骤。
本文将介绍变电站调试的一般方案，并提供一些实用的建议和注意事项。
2. 准备工作在变电站调试之前，需要进行一些准备工作。
首先，确保所有设备都已经安装并连接正确。
检查所有电缆连接和接地系统。
清理设备和控制箱，并执行必要的绝缘测试。
3. 调试步骤3.1 开始调试前的准备在正式开始调试之前，准备好以下工具和设备：- 绝缘测试仪- 电能质量记录仪- 单相电源电压表- 多功能电表- 热红外摄像机3.2 断路器调试断路器是变电站中的关键设备之一，它用于控制和保护电路。
进行断路器调试时，需注意以下事项：- 检查断路器的机械操作是否正常，包括开合触头和锁定机构。
- 测试和校准断路器的过流和短路保护功能。
- 检查断路器的接地系统是否正常，确保接触电阻符合要求。
3.3 变压器调试变压器是变电站中的核心设备之一，用于变换电压水平。
对变压器进行调试时，应注意以下事项：- 检查变压器的接地系统是否正常。
- 检查变压器的冷却系统，确保油位、油温和油泵正常工作。
- 测试变压器的绝缘电阻和绕组间距离。
- 检查变压器的高压侧和低压侧电压是否符合设计要求。
3.4 继电保护装置调试继电保护装置是变电站中的重要组成部分，用于检测并隔离电力系统中的故障。
调试继电保护装置时，需注意以下事项：- 检查继电保护装置的接地系统是否正常。
- 测试继电保护装置的各种保护功能，包括过流、过载、欠频、欠压等。
- 校准继电保护装置的参数，确保其在正确的时间和动作特性下运行。
3.5 其他设备调试除了断路器、变压器和继电保护装置之外，还有一些其他设备需要进行调试。
这些设备包括电容器组、无功补偿装置、直流系统等。
在调试这些设备时，需参考其相应的技术规范和调试手册。
4. 调试结果验证在完成变电站调试后，需要对调试结果进行验证。
变电站设备安装调试方案三篇
《变电站设备安装调试方案》一、项目背景随着经济的快速发展，对电力的需求日益增长。
为了满足不断增长的电力需求，提高供电可靠性，本次计划建设一座新的变电站。
该变电站将采用先进的设备和技术，以确保高效、稳定的电力供应。
本变电站的建设将为周边地区的工业、商业和居民用户提供可靠的电力保障，对于促进当地经济发展和提高人民生活水平具有重要意义。
二、施工步骤1. 施工准备（1）组织施工人员熟悉施工图纸和技术规范，进行技术交底。
（2）准备施工所需的设备、工具和材料，确保其质量和数量满足施工要求。
（3）对施工现场进行清理和平整，搭建临时设施，为施工创造良好的条件。
2. 基础施工（1）根据设计要求进行基础开挖，确保基础尺寸和深度符合要求。
（2）进行基础垫层施工，保证基础底部平整。
（3）安装基础钢筋，确保钢筋的规格、数量和间距符合设计要求。
（4）浇筑基础混凝土，采用分层浇筑、振捣密实的方法，确保混凝土的质量。
（5）对基础进行养护，保证混凝土强度达到设计要求。
3. 设备安装（1）变压器安装① 检查变压器的外观和铭牌，确保其型号、规格和技术参数符合设计要求。
② 采用吊车将变压器吊装到基础上，调整变压器的位置和水平度，使其符合安装要求。
③ 连接变压器的进出线电缆，确保连接牢固、可靠。
④ 对变压器进行接地处理，确保接地电阻符合要求。
（2）开关柜安装① 检查开关柜的外观和铭牌，确保其型号、规格和技术参数符合设计要求。
② 将开关柜搬运到安装位置，调整开关柜的位置和水平度，使其符合安装要求。
③ 连接开关柜的进出线电缆，确保连接牢固、可靠。
④ 对开关柜进行接地处理，确保接地电阻符合要求。
（3）其他设备安装① 根据设计要求安装电容器组、电抗器、避雷器等设备。
② 对设备进行调试和测试，确保其性能符合要求。
4. 电缆敷设（1）根据设计要求进行电缆敷设路径的规划，确保电缆敷设路径合理、安全。
（2）清理电缆敷设通道，确保通道内无杂物、无积水。
（3）采用电缆桥架、电缆沟等方式进行电缆敷设，确保电缆敷设整齐、美观。
变电站电气系统调试方案三篇
《变电站电气系统调试方案》一、项目背景随着电力需求的不断增长，为了确保电力系统的稳定运行，提高供电质量，新建的变电站需要进行全面的电气系统调试。
本变电站采用了先进的电气设备和技术，旨在为周边地区提供可靠的电力供应。
本次调试的主要任务是对变电站的一次设备、二次设备进行全面的测试和调整，确保其性能符合设计要求和国家相关标准。
二、施工步骤1. 一次设备调试- 变压器调试- 测量绕组直流电阻：使用直流电阻测试仪，分别测量变压器高、低压绕组的直流电阻，判断绕组是否存在短路、断路等故障。
- 绕组绝缘电阻及吸收比测量：使用绝缘电阻测试仪，测量变压器绕组的绝缘电阻和吸收比，检查绕组的绝缘性能。
- 变压器变比测量：采用变比测试仪，测量变压器的变比，确保其与设计值相符。
- 变压器极性及组别试验：通过试验确定变压器的极性和组别，保证变压器的正确连接。
- 变压器空载试验：在变压器空载状态下，测量其空载电流、空载损耗，检查变压器的铁芯质量。
- 变压器负载试验：接入负载，测量变压器的负载电流、负载损耗，验证变压器的负载能力。
- 高压开关柜调试- 机械特性试验：检查开关柜的断路器、隔离开关等操作机构的机械性能，包括分合闸时间、同期性、行程等。
- 绝缘电阻测量：使用绝缘电阻测试仪，测量开关柜的绝缘电阻，确保其绝缘性能良好。
- 交流耐压试验：对开关柜进行交流耐压试验，检验其绝缘强度。
- 保护装置校验：对开关柜的保护装置进行校验，确保其动作准确可靠。
- 电力电缆调试- 绝缘电阻测量：使用绝缘电阻测试仪，测量电力电缆的绝缘电阻，判断电缆是否存在绝缘故障。
- 直流耐压试验及泄漏电流测量：对电力电缆进行直流耐压试验，并测量泄漏电流，检查电缆的绝缘强度。
- 相位核对：通过相位表核对电缆两端的相位，确保电缆连接正确。
2. 二次设备调试- 继电保护装置调试- 保护定值校验：根据设计定值，对继电保护装置的各项保护定值进行校验，确保其准确可靠。
- 保护动作逻辑测试：模拟各种故障情况，测试继电保护装置的动作逻辑，验证其保护功能。
燃气发电厂设备单体调试主要方案
燃气发电厂设备单体调试主要方案（一）电气、热工元部件校验1）现场试验室调试检测中心设立现场试验室，以完成本工程常规仪表的检定工作。
设热工专业温度标准室、压力标准室及仪表存贮室，设电气专业试验室、电测标准室及仪表存贮室，并统一设立微机资料室及办公室。
2）现场试验室环境及条件要求⑴震动小、灰尘小、无强磁干扰。
⑵建筑物周围设专用接地网，并引至各标准室内，接地电阻应符合要求。
⑶压力标准室、温度标准室、电测量标准室装设空调，保证室内温度为20±3℃、相对湿度为45%～80%，门窗密封防尘。
⑷校验仪表电源为专用稳压电源，周围无大功率电气作业项目及污染气体，设上、下水、采暖、制冷、通风、消防设备。
⑸现场仪表存放室设通风及取暖设备，控制温度为5～40℃、相对湿度不大于80%。
⑹试验室用电源采用隔离于现场施工电源布置方式，保证供电质量。
3）试验室标准检定装置配置①电测标准室03级直流电压表、电流表、功率表检定装置、0.15级直流电流表检定装置、0.15级交流电压表、电流表检定装置、0.15级单相功率表、单相电度表检定装置、0.3级三相功率表、三相电度表检定装置、0.5级三相功率因数表检定装置、整定表检定装置、0.15级频率表检定装置、兆欧表检定装置、携带型直流单电桥检定装置、（0.1级）三相功率表、电能表标准装置、携带型直流双臂电桥检定装置、接地电阻测定器检验装置。
②热工标准室二等活塞压力标准装置、二等活塞压力真空计标准装置、精密压力（真空）表、数字式精密压力表、压力变送器检定装置、差压变送器检定装置、开方、比例积算器检定装置、压力、差压变送器仪表检定装置、温度变送器检定装置、二等热电阻、热电偶综合标准装置、二等水银温度计标准装置、热电阻温度仪表检定装置、热电偶温度仪表检定装置、电子自动平衡电桥检定装置、电子电位差计检定装置、转速表检定装置、4）电度表电测量仪表调试方案⑴根据被检仪表的功能、准确度、量程及频率分别检定其基本误差，能在多种根源下使用的仪表，根据实际需要进行检定。
精选变电站调试与运行方案两篇
《变电站调试与运行方案》一、项目背景随着经济的快速发展，电力需求不断增长。
为了满足日益增长的电力需求，提高供电可靠性，新建了一座[变电站名称]变电站。
该变电站采用了先进的设备和技术，具有较高的自动化水平。
为了确保变电站的安全、稳定运行，需要对其进行调试和运行。
二、施工目标1. 确保变电站设备的正常运行，满足电力系统的需求。
2. 保证调试过程的安全、可靠，避免发生事故。
3. 提高调试效率，缩短调试时间，尽快投入运行。
三、施工步骤1. 前期准备- 熟悉设计图纸和技术规范，了解变电站的结构、设备布置和电气连接。
- 编制调试方案和安全措施，明确调试内容、方法和步骤。
- 准备调试所需的仪器、仪表和工具，确保其性能良好、精度符合要求。
- 对调试人员进行培训，使其掌握调试方法和安全注意事项。
2. 设备检查- 对变电站的一次设备进行外观检查，检查设备的完整性、密封性和接地情况。
- 对二次设备进行通电检查，检查设备的电源、信号和控制回路是否正常。
- 对继电保护装置进行校验，检查其动作值、动作时间和灵敏度是否符合要求。
3. 系统调试- 进行一次系统调试，包括变压器、断路器、隔离开关、互感器等设备的调试。
- 进行二次系统调试，包括继电保护、自动装置、监控系统等设备的调试。
- 进行系统联调，检查一次系统和二次系统的配合是否正常。
4. 试运行- 在系统调试完成后，进行变电站的试运行。
试运行时间不少于 24 小时。
- 在试运行期间，对变电站的设备进行监测，检查其运行状态是否正常。
- 对试运行中出现的问题进行及时处理，确保变电站的安全运行。
四、材料清单1. 调试仪器和仪表- 数字万用表、示波器、兆欧表、接地电阻测试仪等。
- 继电保护测试仪、互感器校验仪、高压开关测试仪等。
2. 工具- 扳手、螺丝刀、钳子、电工刀等。
- 绝缘手套、绝缘靴、安全帽等安全防护用品。
3. 材料- 电线、电缆、接线端子等。
- 熔断器、避雷器、绝缘子等电气元件。
方案之变电站电力设备调试方案
《变电站电力设备调试方案》一、项目背景随着电力需求的不断增长，变电站作为电力系统中的重要组成部分，其稳定运行至关重要。
为了确保变电站电力设备的正常运行，提高供电可靠性，需要对变电站的电力设备进行全面调试。
本次调试的变电站为[变电站名称]，该变电站主要承担着[供电区域]的电力供应任务。
变电站内主要设备包括变压器、断路器、隔离开关、互感器、避雷器等。
二、施工步骤1. 调试前准备- 收集设备技术资料，包括设备说明书、原理图、接线图等。
- 制定调试计划，明确调试项目、调试方法、调试人员及调试时间。
- 准备调试仪器和设备，如高压试验设备、继电保护测试仪、万用表、示波器等。
- 对调试人员进行技术培训，使其熟悉设备性能和调试方法。
2. 变压器调试- 测量绕组直流电阻：使用直流电阻测试仪测量变压器各绕组的直流电阻，判断绕组是否存在短路、断路等故障。
- 测量绕组绝缘电阻：使用绝缘电阻测试仪测量变压器各绕组的绝缘电阻，判断绕组绝缘是否良好。
- 测量变压器变比：使用变比测试仪测量变压器的变比，判断变压器的变比是否符合设计要求。
- 测量变压器空载损耗和空载电流：使用功率分析仪测量变压器的空载损耗和空载电流，判断变压器的空载性能是否良好。
- 测量变压器负载损耗和短路阻抗：使用功率分析仪测量变压器的负载损耗和短路阻抗，判断变压器的负载性能是否良好。
3. 断路器调试- 测量断路器绝缘电阻：使用绝缘电阻测试仪测量断路器的绝缘电阻，判断断路器绝缘是否良好。
- 测量断路器导电回路电阻：使用回路电阻测试仪测量断路器的导电回路电阻，判断断路器导电回路是否良好。
- 测量断路器分合闸时间和同期性：使用断路器特性测试仪测量断路器的分合闸时间和同期性，判断断路器的分合闸性能是否良好。
- 进行断路器低电压分合闸试验：在断路器控制回路中施加低电压，进行断路器的分合闸试验，判断断路器在低电压下的分合闸性能是否良好。
4. 隔离开关调试- 测量隔离开关绝缘电阻：使用绝缘电阻测试仪测量隔离开关的绝缘电阻，判断隔离开关绝缘是否良好。
精选变电站调试与运行方案
《变电站调试与运行方案》一、项目背景随着社会经济的不断发展，对电力的需求日益增长。
变电站作为电力系统的重要组成部分，其稳定运行对于保障电力供应至关重要。
本项目为[具体变电站名称]的调试与运行工程，旨在确保变电站设备能够安全、可靠地投入运行，为周边地区提供稳定的电力支持。
该变电站采用了先进的电气设备和自动化控制系统，具备较高的智能化水平。
在项目实施过程中，需要严格按照国家相关规范和标准进行调试与运行，确保工程质量和安全。
二、施工步骤1. 施工准备阶段（1）组织技术人员熟悉设计图纸、设备说明书及相关技术规范，编制详细的施工方案和调试计划。
（2）对施工人员进行技术交底和安全培训，明确施工任务和安全注意事项。
（3）准备好施工所需的工具、仪器和设备，并进行检查和校验，确保其性能良好。
（4）清理施工现场，为设备安装和调试创造良好的条件。
2. 设备安装阶段（1）按照设计图纸和设备安装说明书的要求，进行变压器、开关柜、控制柜等电气设备的安装。
（2）安装过程中，要严格控制设备的安装精度和质量，确保设备安装牢固、可靠。
（3）对设备的接地系统进行安装，确保接地电阻符合要求。
3. 电缆敷设阶段（1）根据设计图纸，进行电缆桥架的安装和电缆的敷设。
（2）电缆敷设过程中，要注意电缆的排列整齐、固定牢固，避免电缆交叉和扭伤。
（3）对电缆进行标识，便于后期的维护和管理。
4. 二次接线阶段（1）按照设计图纸和设备接线图的要求，进行二次接线。
（2）接线过程中，要确保接线正确、牢固，避免虚接和短路。
（3）对二次接线进行检查和测试，确保其符合技术要求。
5. 设备调试阶段（1）变压器调试- 测量变压器的绝缘电阻、直流电阻和变比。
- 进行变压器的空载试验和负载试验，检查变压器的性能是否符合要求。
- 对变压器的保护装置进行调试，确保其动作准确、可靠。
（2）开关柜调试- 检查开关柜的机械性能，包括断路器的分合闸操作、隔离开关的分合操作等。
- 测量开关柜的绝缘电阻和耐压试验。
变电站调试工作计划(10篇)
变电站调试工作计划(10篇)（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作总结、工作计划、合同协议、条据书信、讲话致辞、规章制度、策划方案、句子大全、教学资料、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample texts for everyone, such as work summaries, work plans, contract agreements, document letters, speeches, rules and regulations, planning plans, sentence summaries, teaching materials, other sample texts, etc. If you want to learn about different sample formats and writing methods, please pay attention!变电站调试工作计划(10篇)变电站调试工作计划第1篇X日上午，我们全体学生集合在一齐，许老师向大家大致讲解了整个发电系统的状况，认识和了解了发电过程。
变电站调试与运行方案两篇
《变电站调试与运行方案》一、项目背景随着经济的快速发展和电力需求的不断增长，变电站作为电力系统的重要组成部分，其安全、稳定运行至关重要。
本项目旨在对新建的[变电站名称]进行调试与运行，确保其能够满足区域内的电力供应需求。
该变电站采用先进的技术和设备，具有较高的自动化程度和可靠性。
二、施工步骤1. 前期准备- 组建调试团队，包括电气工程师、调试技术员等专业人员。
- 收集和熟悉变电站的设计图纸、设备说明书、调试大纲等技术资料。
- 准备调试所需的仪器仪表、工具和设备，确保其处于良好的工作状态。
- 对施工现场进行安全检查，排除安全隐患。
2. 设备检查与验收- 按照设备清单对变电站内的设备进行逐一检查，核对设备型号、规格、数量等是否与设计要求一致。
- 检查设备的外观是否完好，有无损坏、变形等情况。
- 对设备进行绝缘电阻测试、耐压试验等电气性能测试，确保设备符合安全运行要求。
3. 一次设备调试- 变压器调试- 测量变压器的绕组直流电阻、变比、极性等参数。
- 进行变压器的空载试验和负载试验，检查变压器的性能是否符合要求。
- 对变压器的绝缘油进行色谱分析和耐压试验，确保绝缘油的质量符合标准。
- 高压开关柜调试- 检查开关柜的机械操作机构是否灵活可靠，分合闸指示是否正确。
- 进行开关柜的绝缘电阻测试、耐压试验和继电保护试验，确保开关柜的安全性能。
- 对开关柜内的断路器进行特性测试，包括分合闸时间、同期性等参数。
- 母线调试- 检查母线的连接是否牢固，有无松动、过热等情况。
- 进行母线的绝缘电阻测试和耐压试验，确保母线的绝缘性能。
- 对母线的相序进行核对，确保相序正确。
4. 二次设备调试- 继电保护装置调试- 按照保护定值单对继电保护装置进行整定和校验。
- 进行继电保护装置的模拟故障试验，检查保护装置的动作是否正确、可靠。
- 对继电保护装置的信号回路、控制回路进行检查，确保回路畅通。
- 自动化系统调试- 检查自动化系统的硬件设备是否安装正确，软件系统是否运行正常。
变电站电力设备调试方案两篇
《变电站电力设备调试方案》一、项目背景随着电力需求的不断增长，为了确保电力系统的稳定运行，新建的变电站需要进行电力设备的调试工作。
本次调试的变电站为[变电站名称]，该变电站采用了先进的电力设备和技术，旨在提高供电的可靠性和安全性。
本次调试工作的主要目标是对变电站内的变压器、断路器、隔离开关、互感器等主要电力设备进行全面的调试和检测，确保其性能符合设计要求和国家相关标准。
二、施工步骤1. 调试前准备（1）熟悉设备图纸和技术资料，了解设备的性能和调试要求。
（2）制定调试计划和方案，明确调试的项目、方法和标准。
（3）准备调试所需的仪器仪表和工具，确保其精度和可靠性。
（4）对调试人员进行技术培训和安全交底，提高其调试技能和安全意识。
2. 变压器调试（1）外观检查：检查变压器的外观是否完好，有无渗漏油、变形等现象。
（2）绕组直流电阻测量：使用直流电阻测试仪测量变压器绕组的直流电阻，判断绕组是否存在短路、断路等故障。
（3）绕组绝缘电阻测量：使用绝缘电阻测试仪测量变压器绕组的绝缘电阻，判断绕组的绝缘性能是否良好。
（4）变比测量：使用变比测试仪测量变压器的变比，判断其是否符合设计要求。
（5）空载试验：在变压器空载状态下，测量其空载电流、空载损耗等参数，判断变压器的性能是否正常。
（6）负载试验：在变压器负载状态下，测量其负载电流、负载损耗等参数，判断变压器的性能是否正常。
3. 断路器调试（1）外观检查：检查断路器的外观是否完好，有无损坏、变形等现象。
（2）操作机构检查：检查断路器的操作机构是否灵活可靠，有无卡涩、松动等现象。
（3）绝缘电阻测量：使用绝缘电阻测试仪测量断路器的绝缘电阻，判断其绝缘性能是否良好。
（4）导电回路电阻测量：使用回路电阻测试仪测量断路器的导电回路电阻，判断其导电性能是否良好。
（5）分合闸时间测量：使用断路器特性测试仪测量断路器的分合闸时间，判断其分合闸速度是否符合要求。
（6）低电压动作试验：在断路器低电压状态下，进行分合闸操作，检查其低电压动作性能是否正常。
变电站设备调试方案
变电站设备调试方案变电站设备调试方案变电站设备调试是变电站建设和改造的重要环节，需要严格按照规定的流程和标准进行。
本文将介绍变电站设备调试的方案，包括场地检查、设备安装、电气连接、设备调试及验收等环节。
一、场地检查在进行设备调试前，需要对变电站的场地进行检查，确认场地符合规定的要求，包括场地平整、基础完好、开关设备间距离满足要求等。
在检查场地时，需要特别注意基础的情况，以确保设备的牢固安装，防止设备在运行过程中出现移动或安全隐患。
二、设备安装设备安装是设备调试的基础，需要按照规定的要求进行，保证设备的质量和安全。
在设备安装前，需要对设备进行检查，确认设备质量符合要求，同时保证设备的接地和接线符合规范。
安装过程中，需要严格按照安装要求进行，保证设备的正确安装位置和安装角度，防止设备在运行过程中出现问题。
三、电气连接电气连接是设备调试的关键，需要注意安全和正确性。
在进行电气连接前，需要对设备的电气接线图进行仔细地学习和确认，了解每个设备的电气连接方式和接线规定。
在电气连接过程中，需要按照规定的标准和顺序进行，确认接线正确、接地良好，同时避免出现接线错位、短路等问题，保证设备的电气设计正常、安全。
四、设备调试设备调试是变电站设备调试的重要环节，需要实施方案制定、参数设置、测试评估等步骤。
在制定方案时，需要根据工程要求和实际情况，确定适宜的方案，明确实施步骤和工序，制定调试检查表。
在参数设置过程中，需要根据设备的工作要求和设计要求，进行参数设定，设定参数要尽可能准确，防止设备在使用过程中因参数不当而出现问题。
在测试评估过程中，需要按照要求进行设备的测试和评估，了解设备的状态和性能，确保设备正常运行。
五、验收在设备调试完成后，需要进行验收，确认设备的工作状态和性能满足要求，同时进行验收记录和备案。
在进行验收时，需要对设备的工作状态、参数设置、电气连接、环境卫生等方面进行全面检查，确认设备正常运行，同时制定设备的运行管理办法，确保设备的正常运行和使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

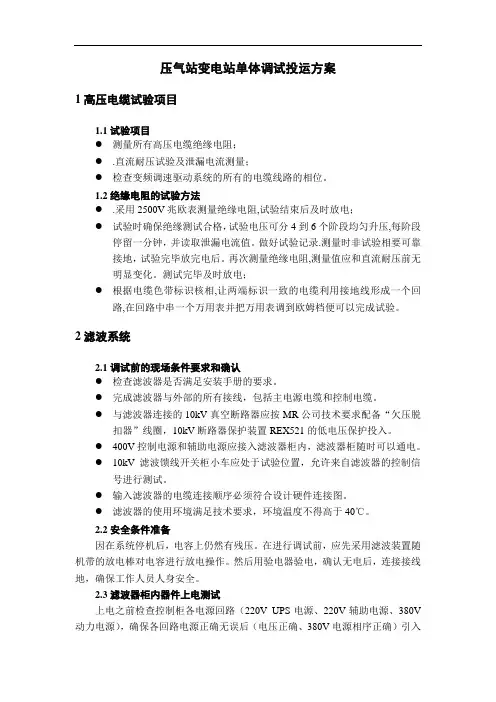

压气站变电站单体调试投运方案1高压电缆试验项目1.1试验项目●测量所有高压电缆绝缘电阻；●.直流耐压试验及泄漏电流测量；●检查变频调速驱动系统的所有的电缆线路的相位。
1.2绝缘电阻的试验方法●.采用2500V兆欧表测量绝缘电阻,试验结束后及时放电；●试验时确保绝缘测试合格，试验电压可分4到6个阶段均匀升压,每阶段停留一分钟，并读取泄漏电流值。
做好试验记录.测量时非试验相要可靠接地，试验完毕放完电后。
再次测量绝缘电阻,测量值应和直流耐压前无明显变化。
测试完毕及时放电；●根据电缆色带标识核相,让两端标识一致的电缆利用接地线形成一个回路,在回路中串一个万用表并把万用表调到欧姆档便可以完成试验。
2滤波系统2.1调试前的现场条件要求和确认●检查滤波器是否满足安装手册的要求。
●完成滤波器与外部的所有接线，包括主电源电缆和控制电缆。
●与滤波器连接的10kV真空断路器应按MR公司技术要求配备“欠压脱扣器”线圈，10kV断路器保护装置REX521的低电压保护投入。
●400V控制电源和辅助电源应接入滤波器柜内，滤波器柜随时可以通电。
●10kV滤波馈线开关柜小车应处于试验位置，允许来自滤波器的控制信号进行测试。
●输入滤波器的电缆连接顺序必须符合设计硬件连接图。
●滤波器的使用环境满足技术要求，环境温度不得高于40℃。
2.2安全条件准备因在系统停机后，电容上仍然有残压。
在进行调试前，应先采用滤波装置随机带的放电棒对电容进行放电操作。
然后用验电器验电，确认无电后，连接接线地，确保工作人员人身安全。
2.3滤波器柜内器件上电测试上电之前检查控制柜各电源回路（220V UPS电源、220V辅助电源、380V 动力电源），确保各回路电源正确无误后（电压正确、380V电源相序正确）引入控制柜内并开启柜内电源开关进行柜内各器件性能检测。
●检查保护装置CPR04、S7-315、7SJ80的参数设置是否正确。
●查看POCOS控制器显示，正常时，所有LED显示红色。
●将10kV滤波器馈线开关柜小车推入工作位置，并合闸。
●此时无补偿单元接入，当无报警或故障状态时（即1－6的LED灯未点亮，故障LED灯未点亮）逐步进行开关手动测试直至得到设定值。
●将控制器打到自动模式进行测试，直至得到设定值。
当存在一个或者多个LED指示灯为红色并在闪烁时，此时系统不能进行操作。
●与10kV滤波器馈线开关柜进行联调，查看开关状态是否能正确反馈至滤波器，并按设计要求进行功能测试。
●与10kV母联进行联调，查看开关状态是否能正确反馈至滤波器。
●与主变出线柜进行联调，实现功能为：滤波器故障跳10kV滤波馈线柜开关，当10kV滤波馈线柜开关故障无法实现跳闸，为了保护滤波器，将跳开10KV进线开关。
（注：此功能需进行调试，但控制线暂未连接）。
●检测滤波器的电流、电压测量装置读数是否正确。
●与DCS系统进行联调，DCS系统能显示滤波器运行、报警、故障信号。
●调试完成后，断开10kV滤波器馈线开关，滤波器电容将自动进行放电10分钟。
只有放电完成后，方可进行下次操作。
3 MCC系统3.1 MCC调试内容●检查盘柜安装是否牢固，水平偏差和垂直偏差是否符合设计要求；●检查盘柜接地是否良好；●检查电缆绝缘是否良好；●检查母线绝缘是否良好；●检查各接线端子、电缆连接处、母线分支处连接是否牢固；●检查柜内电缆进出线处孔洞是否封堵；●检查各配出回路标识是否清楚；●检查各配出回路开关操作是否灵活、动作是否可靠。
3.2MCC投运期间内容●检查各开关柜有无异常声响、异味；●检查所有电压表、电流表指示是否正常；●检查各保护装置指示是否正确；●各个开关合闸送电后检查下游用电设备供电是否正常；●各开关柜带上负荷后检查电流是否正常。
4 阻尼柜●检查阻尼柜内电阻、母排、互感器及所有内部接线有无松动现象；●测量阻尼柜内电阻阻值，与额定值比较，不能大于10%的差异，若存在此差异，将各连接部分重新拧紧；●清洁所有电阻元件及绝缘子；●在运行中，内部元件将发热，不要触摸阻尼柜外壳；●核对阻尼柜与变频器、阻尼柜与10kV变频馈线柜之间的二次接线，完成三者之间的功能测试。
5隔离变压器5.1隔离变压器调试内容●检查一次侧、二次侧的电缆引线相序与设计图纸相符；●检查隔离变压器顶盖上无杂物，本体和附体完好，符合安装手册要求，消防设施齐全；●测量绕组连同套管的绝缘电阻及吸收比，绝缘电阻值换算至同一温度下，与前一次测试结果相比应无明显变化，吸收比(10～30℃范围)不低于1.3。
●阴雨潮湿天气及环境湿度太大时，不宜进行测量。
●检查呼吸器的颜色是否正常，正常时为橙黄色，失效时变为无色。
当变为无色后，可用120℃－130℃的热量对呼吸器内的珠状颗粒加热直至其变成橙黄色，即可再次使用。
●检查变频装置是否能正确收到隔离变压器瓦斯报警和瓦斯跳闸信号。
●检查变频装置是否能正确收到隔离变压器温度报警和温度跳闸信号。
●调整油位指示计，检查变频装置是否能收到最大油位和最低油位信号。
●气体继电器与储油柜间阀门应在打开位置，气体继电器内无气体且充满油；●变压器铁心、夹件接地线和外壳接地线应接地良好，采用接地电阻测试仪测量接地电阻值≦1欧姆。
5.2隔离变压器投运检查内容●储油柜和充油套管的油位、油色是否正常，器身及套管无渗漏现象；●变压器油温是否正常；●变压器声音是否正常；●磁套管应清洁、无破损、无裂缝和打火放电的现象；●冷却器运行正常，无漏油现象；●检查呼吸器的颜色是否正常，正常时为橙黄色，失效时变为无色，必要时进行处理。
●气温骤变时，检查储油柜和磁套管油位是否有明显的下降。
●在变压器投入运行4小时内，应重点检查以下项目：a、变压器声音是否正常，如发现响声特大、不均匀或有放电声，应认为内部有故障；b、油位变化应正常，应随温度的增加略有上升，如发现假油面应及时查出原因；c、用手触及每一组散热器，温度应正常，以确定散热器的有关阀门已打开；d、油温变化应正常，变压器带负荷后，油温应缓慢上升；e、气体继电器内有无气体。
6变频器1调试前的现场条件要求和确认●完成变频装置与外部的所有接线，包括主电源电缆和控制电缆。
必须保证能够提供电源，而在实际调试前必须断开。
●与变频器连接的真空开关应按西门子产品要求配备“欠压脱扣器”线圈。
●变频装置主回路的输入、输出电缆不应当连接到变频装置，以避免危险电压接入。
●400V控制电压应接入变频器柜，变频器柜随时可以通电。
●10kV中压开关柜小车应处于试验位置，允许来自变频装置的控制信号进行测试。
●输入变压器到变频装置和变频装置到电机的电缆连接顺序必须符合西门子提供的硬件连接图。
●电机和隔离变压器完成绝缘测试。
●变频室的空调工作正常，环境温度处于25℃左右。
2变频柜柜内器件上电测试上电之前检查控制柜各电源回路（220V UPS电源、220V辅助电源、380V 动力电源），确保各回路电源正确无误后（电压正确、380V电源相序正确、满足变频器负载要求）引入控制柜内并开启柜内电源开关进行柜内各器件性能检测，其主要检测及结果如下：●柜内电源端电压正常。
●柜内及柜门上各仪器指示灯、柜门指示灯工作正常。
●柜门仪表工作正常。
●柜内照明正常。
●柜内加热器工作正常，逻辑控制正常（变频器停止工作后，柜内温度过低，加热器自动投入使用）●柜内各元器件工作状态正常。
●柜内冷却风机工作正常。
●母排预充电正常。
●急停按钮工作正常。
3测试变频器控制功能及反馈信号控制和反馈信号主要包括以下几种：●中压开关柜控制与反馈信号●控制室GE控制器控制与反馈信号●变频器与控制室的Profibus通讯4设置变频器的相关参数变频器参数设置主要是对变频器控制特性和电机模型参数进行设置。
5调试变频器循环冷却水设备循环冷却设备（RKE）是将变频器将损失的热量带走。
变频器投入运行前，必须首先灌注过滤水循环系统，在变频器内只允许灌入少量过滤水（蒸馏水或脱盐水），灌注时所规定的导电值<30 μS/cm。
完成灌注后开启变频器前，必须通过所安装的循环冷却系统的离子交换装置将过滤水的导电值降低至允许工作值<1 μS/cm 范围内。
pH 值必须在 5 至7 之间。
过滤水循环系统的灌注过程详见《变频器水冷却系统安装运行手册》6变频调速驱动系统启动完成投运前所规定的各项检查内容和调试内容后，确认各部分均已达到投运条件，特别注意必须拆除可能有的短路接地线。
●阻尼柜是否达到通电条件●隔离变压器是否达到通电条件。
●变频装置是否达到通电条件。
●辅助装置是否连接正确，如防冷凝加热器、轴承和电机绕组的振动、温度、监控系统等是否达到投运条件。
●变频器循环冷却水是否达到启动条件。
●电机调试完成，是否到达投运条件。
●压缩机组是否准备完毕，达到投运条件。
●确认条件全部满足后，通知站控室值班人员，变频调速系统达到投运条件。
在站控室可通过UCP或SCP启动机组。
也可在机组就地启动。
