高压燃气管保护方案(建议收藏)

深圳市坪盐通道工程2标

高压燃气管保护方案

编制：

审核：

审批：

江苏弘盛建设工程集团有限公司

深圳市坪盐通道工程2标项目经理部

二O一六年三月二十日

一、编制依据

1、深圳市坪盐通道工程2标施工合同。

2、深圳市坪盐通道2标施工图设计图纸.

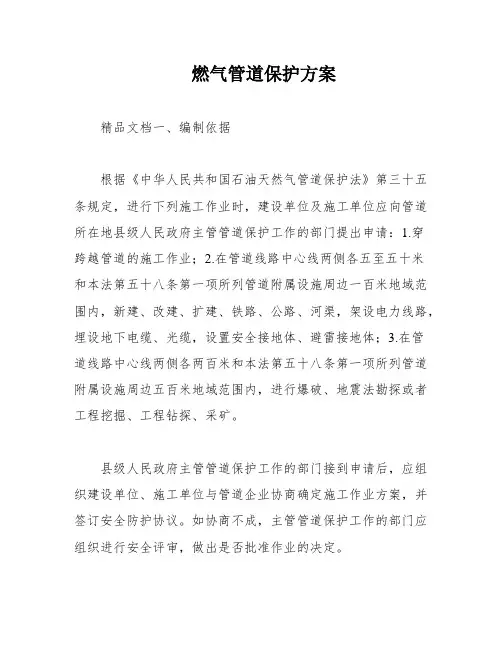

3、国家颁布的《中华人民共和国石油天然气管道保护法》。

二、方案实施目的

锦龙立交匝道桥桩基与高压燃气管距离较近（JLC01墩桩基边线到管线中心距离5.4米,JLA28距离为5.93米，JLG03距离为6.17米，基地道路桥梁1#台距离为5.02米），考虑施工过程中车辆通行及桥梁下部结构施工，为保证施工过程中管线的使用安全，避免因桥梁施工对管道带来不安全因素,特制定此项施工保护方案。。。.。。.文档交流

三、工程概况

高压燃气管与本标段锦龙立交A、C、F、G匝道桥和基地道路相交，距离部分桩基很近。其中JLC01墩桩基边线到管线中心距离5。4米,JLA28距离为5。93米，JLG03距离为6.17米，基地道路桥梁1＃台距离为5。02米。匝道JLC01桩基距离燃气管道5.4米，根据管线探测结果、现场人工探测和设计图案显示，桩顶位于燃气管线下约0.44米（管顶标高48.44米、JLC01桩顶标高48.0米）.。.。.。。文档交流

高压燃气管周围20m范围影响桩基为：A6-1（13。43m)、A6—2（15.42m)、A7—1(15.70m)、A7-2(14.62m）、C0-1(11.17m）、C0-2（6。89m)、C01（5.4m）、A28—1(7.34m）、A28—2(5。93m）、F6—1（16.75m）、F6—2（18。63m)、F6—3(19。64m）、G3—1（6.84m）、G3—2（6。09m）、G4-1(17.12m）、G4—2（18。81m)、JD1-1(5.02m）、JD1-2（6。41m）共计18根桩基。。。。...文档交流

5—10m范围桩基号10-20m范围桩基号

C0-2、C01、A28-1、A28—2、G3—1、G3—2、JD1—1、JD1—2A6—1、A6-2、A7-1、A7-2、C0-1、F6—1、F6—2、F6-3、G4-1、G4-2

路基段:高压燃气管道跨F匝道,G匝道，A匝道桥和C匝道桥，路基填筑宽度42m，路基填筑高度1。3m。

高压燃气管道同道路斜交最小角度为38°位于C匝道1#墩处.

燃气管道加固地基承载力要求不得小于120kPa。

四、施工工艺

桩基采用钻孔灌注桩。桩顶标高低于管线标高,从力的扩散角度来看，桩基成孔从原地面往下8。0米范围内产生的钻孔振动力较大。为确保桩基施工过程中高压燃气管道的运营安全,考虑沿管道外侧3米处设置一道减震沟，减震沟宽0.8米，沟底位于管道下方0。5米。以减少桩基冲孔过程中震动对管线的影响.同时减震沟在桩基施工完成后，浇筑混凝土作为管道保护箱涵墙体。...。.。文档交流

路基段管道采用箱涵保护，施工图附后“现状管道加固结构图”

五、燃气管道位置及埋深的探测

在施工前，我方根据业主与管道公司提供的资料，将准确复测管线位置,并用木桩标识出管道中心线,人工挖槽测量燃气管道的埋深,从目前已探测的燃气管道的情况显示：管道的埋深从原地面往下约1.7米.如下图：。。。..。文档交流

六、施工方法和工艺

下部结构施工

1、支架施工

锦龙立交匝道桥墩柱操作支架采用钢管架搭设，其上铺设模板作为操作平台，再安装墩柱钢筋、模板和浇筑混凝土..。。。.。文档交流

2、钢筋安装

墩柱钢筋在加工场制作成型后，采用吊车现场直接安装。

3、模板安装

墩体模板用定制钢模,现场采用吊车起吊拼装.

4、混凝土浇筑

采用商品混凝土，泵送入模，人工振捣，洒水覆盖养护.

上部结构施工

锦龙立交匝道桥跨越LNG干管、高压燃气管道、石油管道上部结构设计为钢—砼组合梁桥,钢箱梁在厂家加工,运至现场安装就位后

再浇筑桥面砼。。。.。.。文档交流

七、管线沉降和水平位移监测

1、概述

桥梁施工过程中，为保证高压燃气管线安全，确保管线沉降量和水平位移满足规范要求,掌握控制工程地基沉降量,指导工程施工.。。.。..文档交流

2、沉降板和位移的制作及埋设

沉降板由总长约150cm,直径为6′自来水管和600x600x9mm钢板组成，底部钢管焊接在钢板中心处，钢管每节长度50～100cm之间,两头制成螺纹接头；沉降板埋设在管线顶面处，高出地面的高度不小于10cm。。..。.。文档交流

3、监测断面及沉降观测点布置

沉降板每隔5米埋置一个，同时作为位移观测点。

4、观测频率

根据施工要求,施工期每天应观测二次，直至桥梁施工完成。

5、作好沉降和位移观测成果整理

成果整理时，首先检查手薄中数据和计算是否正确，然后将观测数据填入观测记录表，计算两期观测沉降量和累积沉降量，应绘制沉降点的时间与沉降量的关系曲线，按周报的形式提交管线业主现场代表。。.。.。。文档交流

八、技术保证措施

1、物理探测：施工前，根据业主和管线单位提供的地下管线资料采用电磁物理探测的手段对桥梁墩位所处的施工范围的地下管线

进行确认，并以书面资料报请业主和监理.....。.文档交流

2、根据各管线单位确认的管线，向业主汇报管线与工程相碰或者管线部门认为保护措施难以确保万无一失的重大管线，配合进行搬迁.......文档交流

3、在调查确认的基础上，首先对共同确认的需进行保护的管线，召集管线单位，事先拟定方案，报请管线及建设单位认可,工程施工中，请管线单位派人定期监测。.。....文档交流

4、所有地下管线两侧净距各5。0米范围内所形成的两平行线之间区域为保护区，禁止用机械挖掘.

5、在管线复杂路段施工要派专人负责管线监护工作，并通知相关管线单位派人到现场监护。

6、施工过程中发现管线有异常现象或管位有差异可能对地下管线的安全和维修产生影响时应立即停止施工,同时与相关管线单位联系，落实保护管线的安全措施后方可连续施工.。。。。。.文档交流

7、施工中发现不明管线应及时报告业主，并会同相关管线单位专业人员实地鉴定确定相关施工方法和处理方法，不准擅自处理.......文档交流

8、各施工项目组、施工分队应按有关规定一系列有针对性的切实可行的保护措施，确保施工区域内管线安全无恙，施工正常进行.。..。。.文档交流

九、安全保证措施

针对高压燃气管线影响主要有两个因素，一是施工机具直接触碰管线;二是施工初期产生振动波对管线影响,因此钻孔过程要注意以下
