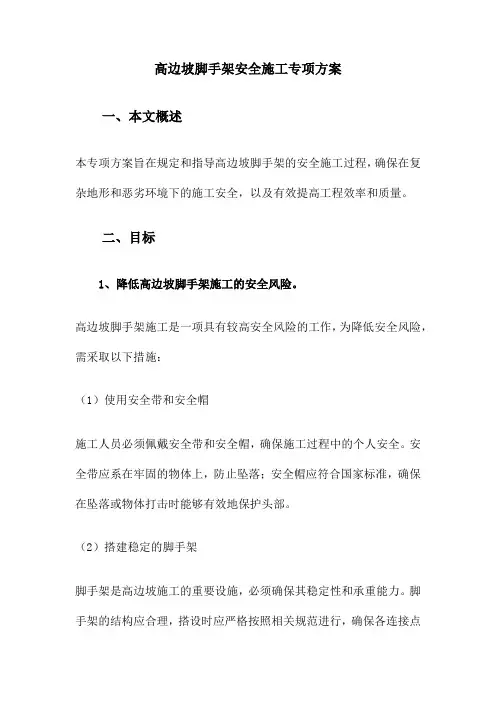

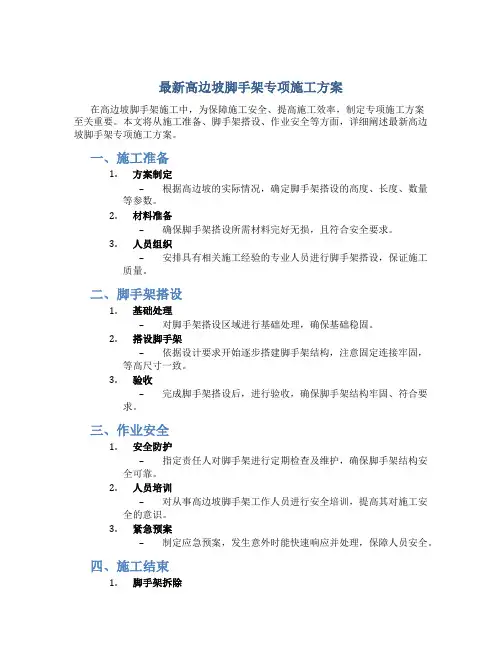

最新高边坡脚手架专项施工方案

住宅小区护坡工程

钢管脚手架搭设方案

编制_______________ 审核_______________ 批准_______________

工程有限责任公司

一、编制依据

1. 施工图纸

XXX边坡治理施工图。

2. 主要规范、规程：

《建筑施工扣件式钢管脚手架安全技术规范》JGJl30 —2001 《建筑施工高处作业安全技术规范》JGJ80-91

《建筑施工安全检查标准》JGJ59-99

《建筑结构荷载规范》GB50009-2001

《钢结构设计规范》GB50017-2003

3. 参考手册

简明建筑施工手册2003年9 月版

实用建筑施工安全手册1999年7 月版

建筑施工计算手册2001年7 月版

二、工程概况

五星坪住宅小区护坡工程位于兰州七里五星坪,整个工程才用预应力锚索支护的方

式。整个破面为东被走向,坡面高度平均为21米,坡长160米,宽19米。边坡为黄土质结构。

三、施工部署总体设计思路：

根据工程结构特点和施工各方面的技术因素,沿着坡面搭建双排落地式钢管脚手架, 架平均垂直高度为21米东北向长160米,按施工要求双排架宽750伽,外伸250伽,外伸离墙面300 mm。

脚手架立杆柱距 1.5m, 步距 1.7m, 二步三跨嵌入土中, 入土沿坡杆竖向间距 1.5m, 水

平间距4.5m。外排架子内侧安全密目网全封闭防护。钢管脚手架的架体均距墙面550 m。

四、材料要求

1、所用钢管扣件应有合格证,管径© 48允许偏差-0.5mm,壁厚3.5mm,允许偏差-

0.5mm,钢管内外表面锈蚀深度w 0.5mm,密目安全网必须经检验合格且具有安全准用证。

五、构造要求及措施

1、落地式脚手架地基处理：四周回填土采用3：7 灰土分层夯实,,脚手架立杆下回填土高出自然地面200 m。并铺50 m厚的木制垫板（枕木或18#曹钢支垫），所有基础必须平整、布设平稳，不得悬空,并在四周距脚手架外立杆50 cm外设一排水沟。

2 、立杆搭设应符合下列规定：

①、相邻立杆的对接扣件不得在同一高度内，立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内, 同步内隔一根立杆的两个相隔接头在高度方向错开的距离不大于500伽,各接头中与主节点的距离不宜大于步距的1/3。

②、当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件。

③、除最上一段立杆外，接头均必须用对接扣件连接，顶层立杆采用搭接时搭设长度不应小于1m,应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应少于100伽,立杆顶端宜高出女儿墙上皮1m,高出檐口上皮1.5m。

3、（大横杆）纵向水平杆搭设应符合下列规定：：

大横杆置于小横杆之下,在立杆的内侧,用直角扣件与小横杆扣紧。同步大横杆四周要交圈,每步脚手架大横杆中间设一根牵杆。

①、纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨。

②、纵向水平杆接长宜采用对接扣件连接，也可采用搭接。搭接时搭长玄1m,用等距分布的三个旋转扣件固定。

③、纵向水平杆的接长规则：

a同一跨距内的相邻两杆不得同时存在接头；

b、隔一跨距的两杆的接头相互错开的距离》500伽；

c、接头应尽量靠近主节点设置，接头中心与主节点中心距离w 1/3L b

4、小横杆：

每一档内外立杆、每一步都必须设置一根小横杆, 并采用十字扣件扣紧, 大横杆与小横杆用十字扣紧。小横杆伸出外挑立杆边缘距离不小于10cm,且长度要求基本一致，最大不超过20cm。小横杆应在立杆分上下两层相向布置。

5 、剪刀撑：

脚手架剪刀撑随立杆纵横水平杆同步搭设, 用通长剪刀撑沿架高连续布置。并在整个侧面上连续布置。各剪刀撑按3步3跨设置一道,斜杆与底排大横杆的夹角在45°〜60。之间。剪刀撑相交点处于同一条直线上, 并沿架高连续布置。

剪刀撑的杆件连接采用搭接，其搭接长度不小于1m并用不小于2个转向扣件连接固定，端部扣件盖板的边缘至杆端的距离不小于10cm。剪刀撑的一根斜杆扣在立杆上，另一根斜杆扣在小横杆伸出的端头上, 两端分别用转向扣件固定, 在中间增加2-4 个扣结点。所有固定点距主节点距离不大于15cm最下部的斜杆与立杆的连接点距底排大横杆不大于

30cm＞每根最下面的剪刀撑杆的下端部必须支撑在立杆的垫木上。

7 、脚手板：

脚手板采用0.25m x 3m竹脚手板铺设。在架底排先铺一层密目安全网上铺竹脚手板

（满铺）。竹木脚手板采用对接平铺,平铺处设两根横向水平杆,板端悬出长度和两横向水平

间距为130mm〜150mm,及W 300mm,其板长两端均应支承杆可靠地固定。

脚手架与建筑物之间空档采用竹制脚手板防护。随作业层上升,同时作业不超过二层。

对特殊部位未能满铺时,应在所铺位置端头用脚手板或密目安全网进行竖向隔离。所有脚手板必须用不小于16#铅丝绑扎牢固。靠墙一侧转角部位脚手板应重叠铺设,避免出现探头现象。

8 、作业层的栏杆和挡脚板的搭设应符合下列规定板：在作业层设置二根横向防护栏杆。

①、栏杆和挡脚板均应搭设在外立杆的内侧。

②、防护栏杆应搭设在两横杆中部850mn处。

③、挡脚板高度不应小于180 m。

9 、连墙杆：

连墙杆采用刚性连接。垂直间距不大于3.4m,水平间距不超过4.5m,连墙杆用①48 X 3.5的钢管,连墙杆应固定在建筑结构的柱、墙上,当柱的间距较大时中间的连墙杆布设时，可先在建筑物楼层标高预埋①48X 3.5的钢管,然后用钢管将脚手架与预埋杆用双扣件连接。连墙杆与架体结构垂直, 并尽量靠近主节点（距主节点的距离不大于30 m）。连墙杆伸出扣件的距离应大于10m。

10 、防护设施：

脚手架要采用密目安全网全封闭式满挂。密目网采用 1.8m X 6m的规格用不小于纤维绳扎在大横杆外侧立杆内侧。立网的上下口与架体内侧横杆要牢固扎结,固定点的间距应不大于50 cm,上下两网之间的拼接要严密。

11、脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在底座上皮不大于200 m处的立杆上，横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时,必须将高处的纵向扫地杆向低处延长两胯与立杆固定高低差不应大于1m。

12、扣件安装符合下列规定：

①、扣件规格必须与钢管外径相同。

②、螺栓拧紧扭力矩不应小于40N.m,且不应大于65N.m。

③、在主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件

的中心点的相互距离不应大于150mm。

④、对接扣件开口应朝上或朝内。

⑤、各杆件端头伸出扣件盖板边缘的长度不应小于100mm
