16.长动与点动混合控制线路的设计
长动与点动混合控制线路的设计 本次课到此结束，谢谢！
长动与点动混合控制线路 的设计
课程：《激光设备控制技术》 院系：电子工程系 主讲人：潘康俊
长动与点动混合控制线路的设计 教学目标：
掌握长动与点动混合控制线路的设计过程。
长动与点动混合控制线路的设计
QS
FU2
L1
L2
L3
FU1
KM
SB
无自锁功能！
KM
M 3~
图1 三相笼型异步电动机的点动控制线路
长动与点动混合控制线路的设计
FU1
×
KM
√
KM
FR
M 3~
“点动”主电
M
3~
“长动”主电
长动与点动混合控制线路的设计
QS
L1 L2 L3
FU1
FU2 L1 L2
SB2
FU2
FR
L1 L2
主电路
SB
KM
SB1
KM
FR KM
KM
M
3~
“长动”控制电路 “点动”控制电路
长动与点动混合控制线路的设计
QS
L1 L2 L3
FU1
FU2 FR
SB2
KM
SB1
KM
FR
M
3~
主电路
KM
控制电路
长动与点动混合控制线路的设计
QS
L1 L2 L3
FU1
FU2 SB2
FR
1.增加点动按钮SB3
KM
SB1
KM
FR
SB3
M
3~
主电路
KM
控制电路
长动与点动混合控制线路的设计
QS

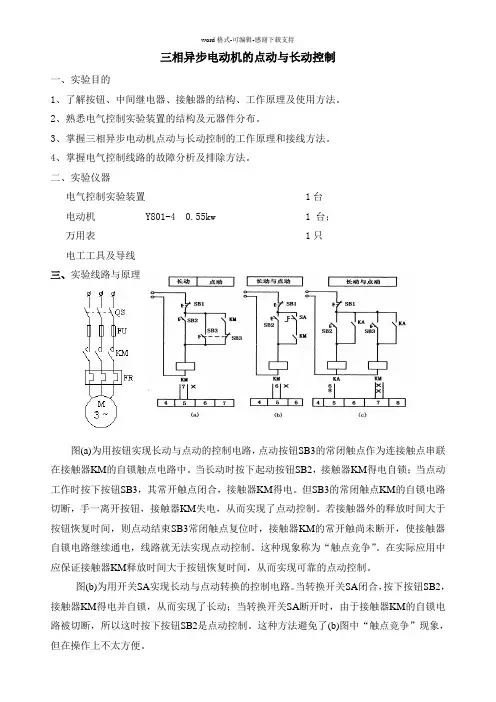

三相异步电动机的点动与长动控制实验
三相异步电动机的点动与长动控制一、实验目的1、了解按钮、中间继电器、接触器的结构、工作原理及使用方法。
2、熟悉电气控制实验装置的结构及元器件分布。
3、掌握三相异步电动机点动与长动控制的工作原理和接线方法。
4、掌握电气控制线路的故障分析及排除方法。
二、实验仪器电气控制实验装置 1台电动机 Y801-4 0.55kw 1 台；万用表 1只电工工具及导线三、实验线路与原理图(a)为用按钮实现长动与点动的控制电路，点动按钮SB3的常闭触点作为连接触点串联在接触器KM的自锁触点电路中。
当长动时按下起动按钮SB2，接触器KM得电自锁；当点动工作时按下按钮SB3，其常开触点闭合，接触器KM得电。
但SB3的常闭触点KM的自锁电路切断，手一离开按钮，接触器KM失电，从而实现了点动控制。
若接触器外的释放时间大于按钮恢复时间，则点动结束SB3常闭触点复位时，接触器KM的常开触尚未断开，使接触器自锁电路继续通电，线路就无法实现点动控制。
这种现象称为“触点竞争”。
在实际应用中应保证接触器KM释放时间大于按钮恢复时间，从而实现可靠的点动控制。
图(b)为用开关SA实现长动与点动转换的控制电路。
当转换开关SA闭合，按下按钮SB2，接触器KM得电并自锁，从而实现了长动；当转换开关SA断开时，由于接触器KM的自锁电路被切断，所以这时按下按钮SB2是点动控制。
这种方法避免了(b)图中“触点竞争”现象，但在操作上不太方便。
图(c)为用中间继电器实现长动与点动的控制电路。
长动控制时按下按钮SB2，中间继电器KA得电并自锁。
点动工作时按下按钮SB3，由于不能自锁从而可靠地实现点动工作。
这种方法克服了(a)图和(b)图的缺点，但因为多用了一个继电器KA，所以成本增加。
四、实验内容及要求1、检查各电器元件的质量情况，了解其使用方法。
2、按图(d)连接长动与点动联锁控制的电气控制线路。
先接主电路，再接控制回路。
3、用万用表检查所连线路是否正确，自已检查无误后，经指导教师检查认可后合闸通电试验。
电气自动化技术《2.1.1 电动机单向全压启动-长动控制》
• 电路构成： • 主：刀开关、熔断器、接触器主触头、热继电器的热元件、电动
机 • 控制：起动按钮、停止按钮、接触器线圈及常开辅助触头、热继
电的常闭触头、熔断器 • 原理：
SB 2 KM (自锁 )电动机起动
SB＋1KM －电动机停
2、电路的控制环节
全压启动控制电路中采用长动控制原那么。
3、电路的保护环节
任务1 分析三相笼型异步电动机全压启动控制电路
212 单向全压启动---长动控制电路
电动机的长动控制电路 单向全压点动控制电路
212 异步电动机长动控制电路
自锁：依靠接触器本身辅助触
点而使其线圈保持通电的状态
自锁
称为自锁。
点动与长动的区别就在于控制 电动机的接触器线圈回路是否 有自锁。
1、电路分析
• 熔断器作为电路短路保护，但达不到过载保护的 目的。 • 热继电器具有过载保护作用。 • 欠电压保护与失电压保护是依靠接触器本身的电 磁机构来实现的。
思考题：完成电动机的点动控制如何实现？
【温馨提示】 控制电路具备了欠压和失压保护后的优点： ① 防止电压严重下降时电动机低压工作。 ② 在电源电压恢复时，防止电动机突然启动运行造成设备或人身事故。 ③ 避免电动机同时启动而造成供电电压的严重下降。
plc电动机“长动+点动”控制 ppt课件
周2： Y2保[通] X3点动[通]通+通=?Y2态[续1] 点动钮P3[松开]
周3： Y2保[通] X3点动[断] 通+断=? Y2态[续1，不可能变成0]
2021/3/26
plc电动机“长动+点动”控制 ppt 近
上 5下
项目3.1
plc基本应用例
长动+点动
●预备知识 ●工序图 ●直接拼合法 ●中间元件法 ·问题讨论 ·关键点提醒 ●实操演示 ●实操任务单 ·实况点评
●实操演示 2021/3/26
plc电动机“长动+点动”控制 ppt 近
上 14 下
项目3.1
plc基本应用例
长动+点动
●预备知识 ●工序图 ●直接拼合法 ●中间元件法 ·问题讨论 ·关键点提醒 ●实操演示 ●实操任务单 ·实况点评
●接线图 ·接线回路 ●梯形图+表 ●程序下传 ●故障1图解 ·第3章链接
电动机[启转]
停钮P1[按下→松开] 点动P3[按下]
何为点动？
P3[松开]
电动机[停转] 电动机[启转]
电动机[停转]
控制要求
何为经验法？ 典型程序
中间元件
逐步拼合 反复修改
所需的 梯形图程序
[通断电] 电动机M
根据项目的控制要求， 对典型程序进行拼合，并在典型程序之间引入联络元件， 反复试探，最后设计出所需的控制程序。
●接线图 ·接线回路 ●梯形图+表 ●程序下传 ●故障1图解 ·第3章链接
对比：继电器-电动机“长动+点动”控制电路
QF FU1
FU2
L1
U11 U12
L2
V11
V12
L3
三相异步电动机点动长动控制原理
(a) 未过载时
(b) 过载发热
图2-61 热继电器结构示意图
1-发热元件；2-双金属片；3-推杆；4-温度补偿片；5-拨叉；6-调节弹簧；7-复位弹簧；8-复位按钮；9-调节螺钉；10-支架
《机床电气控制系统运行与维护》
（2）热继电器的动作原理 当电动机过载时，通过发热元件1的电流使双金属片2向左弯曲，
《机床电气控制系统运行与维护》
若对图2-57作相应的改进，如图2-60所示。在主电路中 串接入热继电器的热元件，同时将热继电器的动断触点串联 到控制回路中，当电动机长时间过载后，热元件感测到后， 随着发热增多，位移增大，热继电器动作，其动断触点可使 KM线圈回路断开，KM主触点断开，电动机停转，从而达到 过载保护的目的。
《机床电气控制系统运行与维护》
1）结构和工作原理
（1）热继电器的结构
如图2-61所示为热继电器的结构示意图。它主要由发热元件、双金属片、触头和动作 机构组成。发热元件1用镍铬合金丝等材料制成，直接串接在被保护的电动机的主电路内， 它随电流I的大小和时间的长短而发出不同的热量，从而加热双金属片2。双金属片由两种 不同膨胀系数的金属片碾压而成，右层为高膨胀系数的材料（如铜或铜镍合金），左层 为低膨胀系数的材料（如瓦钢片）。双金属片2的一端固定，另一端为自由端，过度发热 会向左弯曲。
图2-57 三相异步电动机长动基本控制线路
《机床电气控制系统运行与维护》 电路控制原理如下： 首先合上电源开关QF。 启动流程如图2-58所示。
停止流程如图2-59所示。
图2-58 电动机启动流程
用符号法分析如下： 启动：SB2±——KM+自——M+ 停止：SB1±——KM－——M－
图2-59 电动机停止流程
电动机点动长动控制演示
三相异步电动机的正转控制线路
一、手动正转控制线路：
L1 L2 L3 QS
它是通过低压开关 来控制电动机的启 动和停止。
优点是结构简单操作方便 缺点是直接通过主电路操作，安 全性低，且不适宜频繁启动和停 止
FU
M3
1.2 简单电机控制电路
~~ 主 QS 电 FU 路
KM FR SB1 FR
1. 点动控制线路
控制 电路
KM
点动电路功能 控制电机在很 短时间内工作。 工作原理
先闭合开关QS，接通电源。 按SB1→KM线圈得电 →KM主触头闭合→M运转 松SB1→KM线圈失电 →KM主触头恢复→M停转
M 3~ 3~
~~
QS
2. 长动控制线路
FR
长动电路功能
控制电机长时 间连续工作
FU
控制电路
SB路
FR
工作原理
KM
1、先闭合开关QS 接
M 3~ 3~
通电源 2、按SB1→KM线圈 →KM主触头闭合→M运转 得电 →KM辅助触头闭合 — 自锁 3、按SB2→KM线圈失 →KM主触头恢复→M停转 电 →KM辅助触头恢复—失去自锁
一、手动正转控制线路：
L1 L2 L3 QS
它是通过低压开关 来控制电动机的启 动和停止。
优点是结构简单操作方便 缺点是直接通过主电路操作，安 全性低，且不适宜频繁启动和停 止
FU
M3
1.2 简单电机控制电路
~~ 主 QS 电 FU 路
KM FR SB1 FR
1. 点动控制线路
控制 电路
KM
点动电路功能 控制电机在很 短时间内工作。 工作原理
先闭合开关QS，接通电源。 按SB1→KM线圈得电 →KM主触头闭合→M运转 松SB1→KM线圈失电 →KM主触头恢复→M停转
M 3~ 3~
~~
QS
2. 长动控制线路
FR
长动电路功能
控制电机长时 间连续工作
FU
控制电路
SB路
FR
工作原理
KM
1、先闭合开关QS 接
M 3~ 3~
通电源 2、按SB1→KM线圈 →KM主触头闭合→M运转 得电 →KM辅助触头闭合 — 自锁 3、按SB2→KM线圈失 →KM主触头恢复→M停转 电 →KM辅助触头恢复—失去自锁
点动、连续运行控制
图2-4 点动控制电路原理图
1 点动控制电路
电路的工作原理如下： 起动过程：先合上刀开关QS→按下起 动按钮SB→接触器KM线圈通电→KM主 触点闭合→电动机M通电直接起动。
停机过程：松开SB→KM线圈断电 →KM主触点断开→电动机M断电停转 。
1 点动控制电路
2 点动控制电路的安装接线
点动控制电路安装接线图，如图2-5所示。
图2-6 连续运行控制电路
1 连续运行控制电路结构与工作原理
工作原理如下： 起动：合上刀开关QS→按下起动按钮 SB2→接触器KM线圈通电→KM主触点 闭合和常开辅助触点闭合→电动机M接 通电源运转；(松开SB2)利用接通的KM 常开辅助触点自锁，电动机M连续运转 。
停机：按下停止按钮SB1→KM线圈断 电→KM主触点和辅助常开触点断开→
图2-5 点动控制电路安装接线图
2 点动控制电路的安装接线
所需元件和工具 ： 木质（或其它材质）控制板一块，交流接触器、熔断器、 电源隔离开关、按钮、接线端子排、三相电动机、 万用表及电工常用工具一套、导线、号码管等。
2 点动控制电路的安装接线
接线训练步骤： ①画出电路图，分析工作原理，并按规定标注线号。 ②列出元件明细表，并进行检测，将元件的型号、规格、质量检查结果 及有关测量值记入点动控制线路元件明细表中。 ③在配电板上，布置元件，并画出元件安装布置图及接线图。 ④按照接线图规定的位置定位打孔将电气元件固定牢靠。 ⑤按电路图的编号在各元件和连接线两端做好编号标志。
三相异步电动机基本控制电路
三相异步电动机点动控制
目录
1 点动控制电路 2 点动控制电路的安装接线
2
点动控制
机 械设 备手 动控 制间 断工 作， 即按 下启 动按
电气控制线路
3. 过载保护
常用的过载保护元件是热继电器FR 。 由于热惯性的原因，热继电器不会受电动机短时过载冲击
电流或短路电流的影响而瞬时动作，所以在使用热继电器的
保护电路中，还需设短路保护。
连续与点动混合正转控制电路
6.2
电动机正反转控制线路
在生产上许多生产机械的运动部件都需要正反转工作，例如 铣床工作台的前进与后退、主轴的正转与反转、磨床砂轮架的升 降和起重机的提升与下降，等等，这就要求电动机能正反转。 工作原理： 改变三相电源的相序即可改变电动机旋转方向。 接触器吸合顺序: KM1 KM2 1、正转时，KM1吸合， KM2不能吸合； 2、反转时，KM2吸合， KM1不能吸合。
控制线路图：
适用范围：10KW以下的三相异 步电动机。
2、降压起动 ① 定义：借助起动设备将电源电压适当降低后加到定子绕组 上进行起动，待电动机转速升高到接近稳定时，再使电压恢复 到额定值，使电动机在额定电压下进行。 ② 三相笼型异步电动机降压起动的方法 定子绕组串电阻或电抗器降压起动控制线路 、自耦变
◆ 原理图 ◆ 工作原理（合上开关QS）
按下按钮（SB1） 线圈（KM）通电
触头（KM）闭合
电机转动；
按钮松开
触头（KM）打开
线圈（KM）断电 电机停转。 主电路 控制电路
2.长动控制线路
长动是指电动机在起动后，如果没有发出停止信号，电
动机将连续工作下去。
•
依靠接触器自身辅助触 点而使其线圈保持通电 的现象 ----自锁 为什么加自锁？
三、复合联锁正反转控制线路
解决
复合联锁正、 反转控制
图6.2.2
复合联锁正反转控制线路
三、行程开关控制的具有自动往返功能的可逆旋转电路 1、自动往返工作示意图 前进
第二节三相异步电动机的点动长动电气控制ppt课件
（3）当电动机需要停车时，可以按下 停止按钮SB1，使得接触器KM线圈失电， 其动合主触点和自锁触点也都复位断开， 电动机M断电停止运转。
图4-5 电动机长动控制电路
认识到了 贫困户 贫困的 根本原 因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
二、电动机的长动控制
如果要求电动机在起动后能连续地运行，这时采 用点动控制电路就不合理了，因为操作人员的手始 终不能离开点动按钮，否则，电动机立即断电停转。 为克服这种现象，我们采用了另一种具有自锁环节 的控制电路，即电动机的长动控制电路 。最基本 的电动机长动控制电路如图4-5所示。
认识到了 贫困户 贫困的 根本原 因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
1. 主电路与控制电路
其主电路与前基本相同。 控制电路是在长动控制电路的基 础上增加了一个动合触点SB3。
图4-6 点动与长动控制电路
认识到了 贫困户 贫困的 根本原 因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
电动机的点动与长动 控制电路
图4-6 点动与长动控制电路
认识到了 贫困户 贫困的 根本原 因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
第二节
三相异步电动机的点 动、 长动电气控制
例题 4-1
如图4-7所示为某学生设计 的具有过载保护的控制电路， 要求能完成：
例题 4-1
分析： （1）由于自锁触点同时并接了起 动按钮SB1和停止按钮SB2，使停止按 钮SB2 失去作用。所以只能实现起动 ，不能完成电动机的停止控制。若要 完成正转起动和停止控制，应把KM的 自锁触点支路改为只与SB1并联。 （2）主电路中虽串接了热继电器 FR的热元件，但在控制电路中未接热 继电器的动断触点，这样即使电动机 发生过载，热继电器动作也起不到保 护作用，故还应在控制电路中串接一 个热继电器FR的动断触点。
图4-5 电动机长动控制电路
认识到了 贫困户 贫困的 根本原 因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
二、电动机的长动控制
如果要求电动机在起动后能连续地运行，这时采 用点动控制电路就不合理了，因为操作人员的手始 终不能离开点动按钮，否则，电动机立即断电停转。 为克服这种现象，我们采用了另一种具有自锁环节 的控制电路，即电动机的长动控制电路 。最基本 的电动机长动控制电路如图4-5所示。
认识到了 贫困户 贫困的 根本原 因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
1. 主电路与控制电路
其主电路与前基本相同。 控制电路是在长动控制电路的基 础上增加了一个动合触点SB3。
图4-6 点动与长动控制电路
认识到了 贫困户 贫困的 根本原 因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
电动机的点动与长动 控制电路
图4-6 点动与长动控制电路
认识到了 贫困户 贫困的 根本原 因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
第二节
三相异步电动机的点 动、 长动电气控制
例题 4-1
如图4-7所示为某学生设计 的具有过载保护的控制电路， 要求能完成：
例题 4-1
分析： （1）由于自锁触点同时并接了起 动按钮SB1和停止按钮SB2，使停止按 钮SB2 失去作用。所以只能实现起动 ，不能完成电动机的停止控制。若要 完成正转起动和停止控制，应把KM的 自锁触点支路改为只与SB1并联。 （2）主电路中虽串接了热继电器 FR的热元件，但在控制电路中未接热 继电器的动断触点，这样即使电动机 发生过载，热继电器动作也起不到保 护作用，故还应在控制电路中串接一 个热继电器FR的动断触点。
点动与连续运转控制电路
衔铁
M
辅助
3~
电动机
触头
NO：常开 NC：常闭
常闭触头实物上 没有，要在附加的 辅助触头上找。
接触器
弹簧
线圈 铁芯
衔铁
~~380
主触头
辅助
M
触头
3~
动作过程 线圈通电
衔铁被吸合
触头闭合
电机接通 电源
第二节 三相异步电动机起动控制
一、三相异步电动机全压启动控制
1．手动控制
➢电气原理图： ➢特点: ➢应用:
三相异步电 动机
M
3～
KM
停止按钮
启动按钮
KM 接触器辅助常开触头
热继电器 常闭触点 接触器线圈
保护措施
L1 QS L2 L3
短路保护 ：FU1、FU2
FU1
FU2 FR
SB2
SB1
KM
过载保护 ：FR
KM
FR
欠压、失压保护 ：KM
M 3～
KM
任务分析——长动过程
L1 L2 L3
接通电源开关QF
控制三相电风扇和砂轮机
QS FU
M 3～
开启式负荷开关控制
QF
M 3～
自动空气开关控制
三相异步电机的起停控制 • 手动控制操作方法：
手动合上QS，电动机M工作； 手动切断QS，电动机M停止工作。 • 电路保护措施：FU——短路保护 • 电路优点：控制方法简单、经济、实用。 • 电路缺点：保护不完善，操作不方便
二、三相异步电动机点动控制线路
——控制电机在很短时间内工作。
控制电路 短路保护
➢电气原理图： ➢工作原理： ➢保护环节： 短路保护 ➢应用：
常用于电葫芦控制和
M
辅助
3~
电动机
触头
NO：常开 NC：常闭
常闭触头实物上 没有，要在附加的 辅助触头上找。
接触器
弹簧
线圈 铁芯
衔铁
~~380
主触头
辅助
M
触头
3~
动作过程 线圈通电
衔铁被吸合
触头闭合
电机接通 电源
第二节 三相异步电动机起动控制
一、三相异步电动机全压启动控制
1．手动控制
➢电气原理图： ➢特点: ➢应用:
三相异步电 动机
M
3～
KM
停止按钮
启动按钮
KM 接触器辅助常开触头
热继电器 常闭触点 接触器线圈
保护措施
L1 QS L2 L3
短路保护 ：FU1、FU2
FU1
FU2 FR
SB2
SB1
KM
过载保护 ：FR
KM
FR
欠压、失压保护 ：KM
M 3～
KM
任务分析——长动过程
L1 L2 L3
接通电源开关QF
控制三相电风扇和砂轮机
QS FU
M 3～
开启式负荷开关控制
QF
M 3～
自动空气开关控制
三相异步电机的起停控制 • 手动控制操作方法：
手动合上QS，电动机M工作； 手动切断QS，电动机M停止工作。 • 电路保护措施：FU——短路保护 • 电路优点：控制方法简单、经济、实用。 • 电路缺点：保护不完善，操作不方便
二、三相异步电动机点动控制线路
——控制电机在很短时间内工作。
控制电路 短路保护
➢电气原理图： ➢工作原理： ➢保护环节： 短路保护 ➢应用：
常用于电葫芦控制和
实验一 点长动控制电路
四、ห้องสมุดไป่ตู้验报告
1. 书写实验报告 2. 若实验中发生的故障，应画出故障现象的原 理图，并分析故障原因及排除方法。 3. 若在长动实验中，不能自锁，请分析原因？
实验一 点长动控制电路
一、实验目的
1. 熟悉各种常用低压电器使用。 2. 掌握点动与长动控制电路的接线及注
意相应工艺。
二、实验线路 1、点动控制电路
L1 L2 L3
QS FU1
FU2
KM SB
PE
MM
3~
KM
2、长动控制电路
3、点长动控制电路
三、实验步骤及要求
1.检查各电器元件的质量情况，了解其使用方法。 2.按电气原理图（a）正确连接线路，先接主回 路，再接控制回路。 3.检查无误后，经指导老师检查认可再合闸通电 试车。 4.观察实验现象及结果，并做相应记录。 5.注意接线工艺。 6.同理完成（b）、（c）原理图的验证。 7.完成实验报告，谈谈对各控制电器使用的认识 及体会。
点动与长动控制
项目六 低压电器与基本控制线路
连续运行控制线路工作原理： 起动 KM主触点闭合 按下SB2 停止 按下SB1 KM线圈失电 KM主触点打开
KM线圈得电
KM常开辅助触 点闭合自锁
电机起动 并运行
电机停止
KM自锁触点 打开
项目六 低压电器与基本控制线路
单向自锁运行控制演示
项目六 低压电器与基本控制线路 小试牛刀
点动控制线路只有当按下按钮后电机才能运转，而 手松开按钮电机就自然停止。试想如何能够实现手按下 按钮电机运行，而手松开后电机仍然运转的控制线路？
连续运行控制线路
项目六 低压电器与基本控制线路 任务二 单向连续运行控制
A B C
主电路
QS FU
控制电路
FR
KM
SB1
SB2 KM
FR
M 3~
KM
自锁：即接触器利用自身常开辅助触 点使接触器线圈持续通电的现象。
A B C
下面电路能实现电动机连续运行吗？
主电路
QS FU 控制电路
FR
SB1
SB2 KM
KM
FR
KM
M 3~
项目六 低压电器与基本控制线路
理论指导实践 如何将点动线路和连续线路转化成实物接线图？ 本节回眸 1、点动控制 2、单向自锁运行控制 作业
P143
6-3
6-5
控制电路
KM
FR
M 3~
点动：即当按下按钮后电机运行，而松 开按钮后电机自动停止转动。
项目六 低压电器与基本控制线路
点动控制线路电 KM主触点闭合 电机起动
松开SB
KM线圈失电
KM主触点闭合
电机停止
项目六 低压电器与基本控制线路
点动长动控制电路的分析接线与调试(二)
热继电器
用于电动机的过载保护。
~
双金属片 常闭触头
发热元件
杠杆
工作原理
结构原理图
发热元件接入电机主电路，若长时间过载，双金
属片被加热。因双金属片的下层膨胀系数大，使其
向上弯曲，常闭触点断开。
中间继电器的选用原则:
1)线圈电源形式和电压等级应与控制电路 一致。
2)按控制电路的要求选择触点的类型(常 开或常闭)和数量。 3)继电器的触点额定电压应大于或等于被 控制电路的电压。
4)继电器的触点电流应大于或等于被控制 电路的额定电流。
二、低压断路器(自动空气开关)
它常作为不频繁接通和断开电路的总 电源开关或部分电路的电源开关，当发生 过载、短路或欠压故障时能自动切断电路， 有效地保护串接在它后面的电器设备。
任务二 点动/长动控制电路的分析、接线与调试
(1)塑料外壳式断路器 塑料外壳式断路器由手柄、操作机构、脱扣 装置、灭弧装置及触点系统等组成，它的全部安装于塑料外壳内， 组成一体。
一、继电器
1、继电器是一种根据电量参数（电压、电 流）或非电变量（时间、温度、压力等） 变化而自动接通或断开的控制电路，以完 成控制或保护任务的电器元件。
1、继电器的分类 2、继电器与接触器的区别
3、热继电器
用于电动机的过载保护。
(a) 外形
(b) 结构
热继电器外形与结构
任务二 点动/长动控制电路的分析、接线与调试
任务二 点动/长动控制电路的分析、接线与调试
目的与要求： 1.认知并会选用热继电器、中间继电器及断路 器，正确理解长动控制电路原理。 2.正确分析点动/长动控制电路，并能说出其控 制原理。 3.能根据电路图正确安装与调试点动/长动控制 电路。
点动与长动控制电路
电梯控制
电梯在运行过程中需要实现瞬时启动、平稳运行和准确停 止。通过点动与长动结合控制电路，可以实现电梯的平稳 启动、加速、匀速、减速和停止。
自动化生产线控制
在自动化生产线中，需要实现各工位的瞬时启动、连续运 转和精确停止。通过点动与长动结合控制电路，可以实现 生产线的自动化控制和高效运行。
控制电路保护与安全
人身安全保护措施
采用安全电压
对于人体可能接触到的电路部分，应 采用安全电压，以降低触电风险。
安装防护罩和警示标识
对于可能对人体造全。
采用隔离措施
对于高压电路和危险区域，应采用隔 离措施，如设置隔离栅、隔离带等， 防止人员误入危险区域。
配备安全用具
自动化生产线
在自动化生产线中，各个工位需要按照特定的顺序进行工作。点动控制 可以用于控制各个工位的启动和停止，实现生产线的自动化运行。
长动控制电路
03
长动控制原理
01
02
03
自锁原理
通过接触器自身的辅助触 点实现自锁，保持持续通 电状态。
停止控制
通过按下停止按钮，切断 自锁电路，使电动机停止 运转。
度和频率等是否正常。
功能测试
按照设计要求，对电路的 各项功能进行测试，如点 动、长动、正反转等。
常见故障现象及原因
元器件损坏
电阻、电容、二极管等元器件 因过压、过流或老化等原因损
坏。
接触不良
插头、插座、开关等接触不良 ，导致电路无法正常工作。
电源问题
电源电压不稳定、电源线路短 路或开路等电源问题。
为工作人员配备绝缘手套、绝缘鞋等 安全用具，确保在操作时能够降低触 电风险。
控制电路调试与故障
06
排除
电梯在运行过程中需要实现瞬时启动、平稳运行和准确停 止。通过点动与长动结合控制电路，可以实现电梯的平稳 启动、加速、匀速、减速和停止。
自动化生产线控制
在自动化生产线中，需要实现各工位的瞬时启动、连续运 转和精确停止。通过点动与长动结合控制电路，可以实现 生产线的自动化控制和高效运行。
控制电路保护与安全
人身安全保护措施
采用安全电压
对于人体可能接触到的电路部分，应 采用安全电压，以降低触电风险。
安装防护罩和警示标识
对于可能对人体造全。
采用隔离措施
对于高压电路和危险区域，应采用隔 离措施，如设置隔离栅、隔离带等， 防止人员误入危险区域。
配备安全用具
自动化生产线
在自动化生产线中，各个工位需要按照特定的顺序进行工作。点动控制 可以用于控制各个工位的启动和停止，实现生产线的自动化运行。
长动控制电路
03
长动控制原理
01
02
03
自锁原理
通过接触器自身的辅助触 点实现自锁，保持持续通 电状态。
停止控制
通过按下停止按钮，切断 自锁电路，使电动机停止 运转。
度和频率等是否正常。
功能测试
按照设计要求，对电路的 各项功能进行测试，如点 动、长动、正反转等。
常见故障现象及原因
元器件损坏
电阻、电容、二极管等元器件 因过压、过流或老化等原因损
坏。
接触不良
插头、插座、开关等接触不良 ，导致电路无法正常工作。
电源问题
电源电压不稳定、电源线路短 路或开路等电源问题。
为工作人员配备绝缘手套、绝缘鞋等 安全用具，确保在操作时能够降低触 电风险。
控制电路调试与故障
06
排除
电动机点动和长动控制电路原理
电动机点动和长动控制电路原理电动机点动和长动控制电路的原理，听起来好像很复杂，但其实道理就像做菜，掌握了基本的调料和火候，想怎么做就怎么做。
先说说电动机，大家都知道，电动机就像是我们生活中的小帮手，洗衣机、风扇、冰箱，处处都能见到它的身影。
它的工作原理简单来说就是电流通过电动机的绕组，产生磁场，从而推动转子转动。
嘿，这不就是一场电和磁的舞蹈嘛，真是妙不可言。
点动和长动又是什么呢？就像开车一样，点动就是轻轻一踩油门，车子怦怦地往前窜。
而长动呢，就是一踩到底，车子一路飞驰，风驰电掣。
不过，电动机的控制可不止这么简单。
点动控制，通常用于那些需要短时间启动的设备，比如电梯的开关、起重机等。
想象一下，你在电梯里，按了个按钮，电动机就乖乖地转起来，带你去想去的楼层，真是神奇。
而长动控制就更为复杂些，像是在开车的过程中需要一直保持速度，不然可就要出乱子了。
长动控制电路通常用于那些需要持续运行的设备，比如电风扇、空调等。
你想啊，空调要持续运行才能给你送来清凉，不能一会儿热一会儿冷，那可把人急死。
长动控制就是要让电动机一直保持在一个稳定的工作状态，不受外界干扰。
说到控制电路，这就像是电动机的“大脑”。
它根据输入的信号来控制电动机的转动，就好比你在开车时，脑子里不停计算着路线和速度。
点动控制电路一般是由按钮、继电器和电动机组成的。
按下按钮，电流流过继电器，电动机就开始转动。
松开按钮，电动机立马停下，简直就像是在玩开关，瞬间切换。
长动控制电路就相对复杂多了，除了按钮和继电器，可能还要加入时间继电器、限位开关等。
想象一下，电风扇不停地转，突然间，限位开关就像一个老司机一样，告诉电动机停下来。
这个过程就像是为电动机安排了一场精彩的演出，每个环节都得恰到好处，才能完美收官。
电动机的控制电路就像是家庭里的调味品，不同的组合能调出不同的味道。
点动控制就像是偶尔的咸鲜，而长动控制则是让你每天都能尝到的香甜。
控制电路的设计，既要考虑到实用性，也要考虑到安全性。
相关主题
