深基坑支护及降水施工技术
对深基坑支护与降水方法的研究
对深基坑支护与降水方法的研究1. 引言1.1 研究背景深基坑工程是城市建设中常见的工程类型之一，其施工过程中需要考虑到地基的支护和降水等重要问题。
随着城市化进程的加快，越来越多的深基坑工程被建设，对深基坑支护与降水方法提出了更高的要求。
对深基坑支护与降水方法的研究成为当前工程领域中的热点问题。
通过对深基坑支护与降水方法的深入研究，可以更好地保障深基坑工程的施工安全和质量，为城市建设提供更加可靠的基础支撑。
1.2 研究意义深基坑支护与降水是地下工程施工中常见的重要问题，对深基坑工程的质量和安全具有至关重要的影响。
随着城市化进程的加快，高层建筑、地铁等地下工程的建设需求不断增加，深基坑支护与降水方法的研究显得愈发重要。
深基坑支护与降水的研究意义主要体现在以下几个方面：深基坑工程通常需要在城市中心或繁华地区进行，周围环境复杂，地质条件多变，如果深基坑支护与降水不到位，容易导致周围建筑物和地下管线的受损，甚至引发严重的安全事故。
随着深基坑工程的规模越来越大，支护与降水难度也随之增加，传统的支护与降水方法已无法满足现代工程建设的需求，因此有必要深入研究新的支护与降水方法，以提高工程施工的效率和质量。
深基坑支护与降水方法的研究对于提升地下工程施工水平、保障城市建设安全具有重要的意义和价值。
通过对深基坑支护与降水方法的研究，可以为工程施工提供有效的技术支持，为城市发展和建设作出积极贡献。
2. 正文2.1 深基坑支护方法的现状目前，深基坑支护方法主要包括常规支护和新型支护两大类。
常规支护主要包括钢支撑、混凝土桩和钢筋混凝土墙等。
钢支撑是最常见的深基坑支护方式，其优点是施工简单、成本低廉，但由于施工周期长、噪音大等缺点，逐渐被新型支护方法所替代。
混凝土桩和钢筋混凝土墙支护具有较高的承载能力和稳定性，但施工工艺复杂、成本较高，适用范围有限。
新型支护方法则包括钢支撑结构优化设计、复合材料支护、螺旋桩支护等。
钢支撑结构优化设计通过合理设计支护结构，在保障支护效果的减少了材料的使用量和施工成本。
深基坑支护及降水施工技术
深基坑支护与降水施工技术【摘要】本文主要介绍周边环境复杂情况下深基坑支护与降水、开挖的施工技术，阐述了混凝土灌注桩+锚杆+挂网+喷射混凝土等综合支挡结构的施工技术。
【关键词】深基坑支护降水开挖施工技术1、工程概况和平门110变电站属户内半地下式变电站，建筑物属钢筋混凝土框架结构，基础采用梁板式筏型基础，地下两层，地上一层。
总占地面积0.13472(2.02亩),总建筑面积3370 m2，基坑开挖平面尺寸45.9m×30.91418.31m2，基底标高-11.74米。
土方开挖采用机械大开挖,不放坡,采用护坡桩形式进行支护，总土方开挖量约为16500m3。
2、工程特点2.1工程地质条件场地地形平坦。
场地的相对高程介于98.72100.07m，场地地貌单元为黄土梁、洼；基坑支护影响范围内地层由素填土、黄土、古石壤组成。
2.2水文地质条件稳定水位埋深8.709.70m，相对标高90.3190.38；地下水年平均变化幅度约为2m。
本场地地下水属潜水类型。
2.3地质结构2.4周边环境地处西安市环城公园（环城南路与护城河之间），东侧为废弃加油站、南侧为市政道路环城南路、西侧为环城公园、北侧为护城河，外界干扰大，行人与车辆对施工有影响，施工段做围挡和疏导工作。
2.5周边建筑荷载情况基坑北侧开挖底边线距护城河河堤上口约1m，南侧在环城南路人行道上，东侧距离已有加油站房屋基础(埋深约5m)距离约3.0m，基坑西侧距离公园绿化带约3.0m。
2.6施工情况施工难度大，几乎没有施工场地，白天机械、车辆、材料不能进出场。
深基坑支护与降水施工技术平面图：环 城 南 路门深基坑支护与降水施工技术3.支护、支撑系统的结构设计3.1支护体系与设计参数3.1.1支护设计类型：拟采用桩+锚杆+挂网+喷射混凝土等综合支挡结构，具体见设计图。
3.1.2东西排桩(1-1剖面):桩径800,桩间距1.5m,桩长21.0m,桩顶标高0.00m,在桩间、桩侧挂网喷面,用膨胀螺丝固定网片,桩加强筋Φ16；主筋18Φ20；冠梁0.8*0.6m,强度C30;锚杆长度18m;主筋2Φ25。

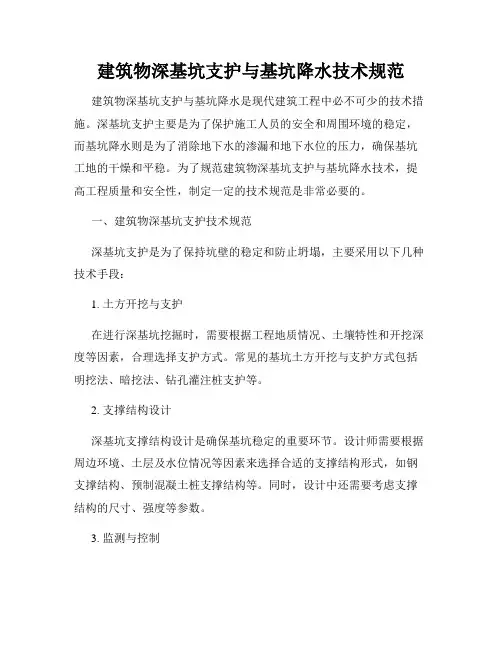

建筑物深基坑支护与基坑降水技术规范
建筑物深基坑支护与基坑降水技术规范建筑物深基坑支护与基坑降水是现代建筑工程中必不可少的技术措施。
深基坑支护主要是为了保护施工人员的安全和周围环境的稳定，而基坑降水则是为了消除地下水的渗漏和地下水位的压力，确保基坑工地的干燥和平稳。
为了规范建筑物深基坑支护与基坑降水技术，提高工程质量和安全性，制定一定的技术规范是非常必要的。
一、建筑物深基坑支护技术规范深基坑支护是为了保持坑壁的稳定和防止坍塌，主要采用以下几种技术手段：1. 土方开挖与支护在进行深基坑挖掘时，需要根据工程地质情况、土壤特性和开挖深度等因素，合理选择支护方式。
常见的基坑土方开挖与支护方式包括明挖法、暗挖法、钻孔灌注桩支护等。
2. 支撑结构设计深基坑支撑结构设计是确保基坑稳定的重要环节。
设计师需要根据周边环境、土层及水位情况等因素来选择合适的支撑结构形式，如钢支撑结构、预制混凝土桩支撑结构等。
同时，设计中还需要考虑支撑结构的尺寸、强度等参数。
3. 监测与控制在基坑支护施工过程中，需要进行实时监测和控制。
监测主要包括测量基坑周边土体变形、支撑结构变形、地下水位变化等。
同时，还需要对建筑物和周边环境进行控制，如施工期间的振动、噪音等。
二、基坑降水技术规范基坑降水是指通过各种技术手段将基坑中的地下水降低到一定的水平，确保基坑工地干燥和安全。
以下是一些常用的基坑降水技术规范：1. 地下水位控制在进行基坑开挖前，需要预先测定地下水位的位置和水位变化规律。
根据实际情况，采取合适的地下水位控制措施，如设置降水井、降水槽等设施，有效降低地下水位。
2. 降水设备的选择和使用根据基坑降水的需要，选择合适的降水设备，如潜水泵、管道系统等。
同时，需要进行设备的定期维护和保养，确保其正常工作和使用寿命。
3. 水质处理在进行基坑降水过程中，地下水中的固体颗粒和溶解物会导致设备的堵塞和损坏，因此需要进行水质处理。
采用过滤、沉淀、氧化等方法，清除水中的杂质，保证降水设备的正常运行。
基坑支护与降水工程专项施工方案
基坑支护与降水工程专项施工方案
一、前言
基坑支护与降水工程是建筑施工中非常重要的一环，对于保障施工安全、提高施工效率具有关键性作用。
本文旨在提出一套基坑支护与降水工程专项施工方案，确保施工过程中各项工作有序进行，做到安全、高效。
二、基坑支护方案
2.1 地质勘察
在进行基坑支护工程前，必须进行全面的地质勘察，了解地层情况、岩土性质等关键信息，为后续工程设计提供依据。
2.2 支护结构设计
根据地质勘察结果，设计合适的支护结构，包括支撑方式、支撑材料等，确保基坑支护结构的稳定性和安全性。
2.3 支护施工
支护施工需要严格按照设计要求进行，材料选用和施工工艺要符合相关标准，确保支护结构的牢靠性。
三、降水工程方案
3.1 降水井设置
根据基坑周边地质情况，合理设置降水井，确定井位和井深，方便排水工作的进行。
3.2 排水管道设计
设计合理的排水管道系统，包括主管道和分支管道，确保基坑内的积水能够有效排出。
3.3 排水施工
在施工过程中，要严格按照设计要求进行排水施工，确保排水系统畅通无阻。
四、总结
基坑支护与降水工程是建筑施工中不可或缺的环节，需要综合考虑地质条件、支护结构设计、排水系统布置等多个因素。
通过科学合理的施工方案，可以保障施工过程的安全顺利进行，提高工程建设效率。
基坑支护及降水方案
基坑支护及降水方案基坑支护及降水方案是在地下工程施工中，为确保基坑的稳定和安全而采取的措施。
基坑的支护主要指的是对基坑周围土体进行加固和防护，而降水方案则是指在地下水位较高的情况下，如何将地下水排除出基坑，以确保施工的顺利进行。
本文将详细介绍基坑支护及降水方案的内容。
一、基坑支护方案1.地表防护：在基坑周围的地表进行封堵，以避免地表土体的坍塌和水土流失。
可以使用钢板桩、混凝土墙等结构物进行围护，并且加固地表土体。
2.土钉墙：在基坑周围挖掘带有倾斜支护土层的槽，然后在土体内打入预制的土钉，形成钉挡土墙，以增加基坑的稳定性。
3.拱形支护结构：在基坑周围设置拱形支护结构，通过其自重和相邻土体的作用，形成一定的支撑力和抗倾覆能力。
4.加固支撑：对于较大的基坑，在基坑周围设置加固支撑结构，如预应力锚杆和混凝土护坡等，以增加基坑的稳定性和防护能力。
5.排土坡：在基坑周围设置合理的排土坡，以降低基坑周围土体的倾斜度和抗滑稳定性。
二、降水方案1.降低地下水位：通过井点降水的方式，设置抽水井，将周围地下水抽出，从而降低基坑内的地下水位。
根据具体情况，可以设置单井点抽水、连续井点抽水或联合井点抽水等方式。
2.周边围堰：在基坑周围设置围堰，以防止地下水进入基坑。
围堰可以使用沉箱围堰、钢板桩围堰或深层围堰等结构，具体选择取决于地质条件和工程规模。
3.地下连续墙：在基坑围护结构中设置水密性较好的地下连续墙，通过其储存的地下水容积和渗流的阻隔作用，将地下水排出。
4.预埋导水槽：在基坑围护结构中设置预埋导水槽，将地下水引导到周边排水系统中，通过排水管道将地下水排出。
5.加设水泥浆层：在基坑周围的土体上部加设一层水泥浆层，以防止地下水的渗流进入基坑。
水泥浆层可以通过注浆或喷浆的方式施工。
总结起来，基坑支护及降水方案主要包括地表防护、土钉墙、拱形支护结构、加固支撑和排土坡等支护措施，以及降低地下水位、周边围堰、地下连续墙、预埋导水槽和水泥浆层等降水措施。

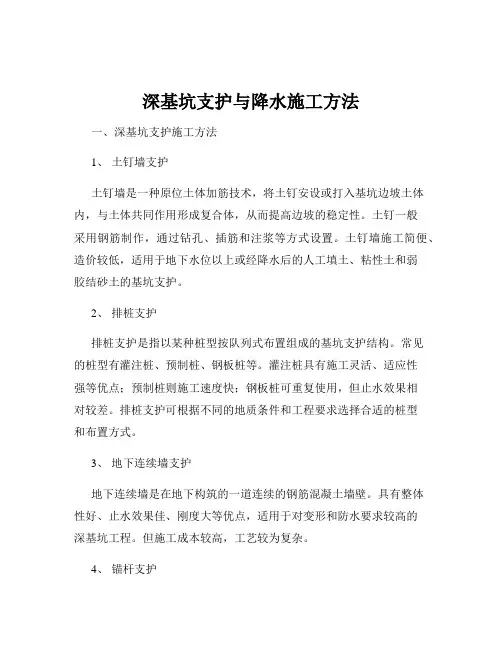

深基坑支护与降水施工方法
深基坑支护与降水施工方法一、深基坑支护施工方法1、土钉墙支护土钉墙是一种原位土体加筋技术，将土钉安设或打入基坑边坡土体内，与土体共同作用形成复合体，从而提高边坡的稳定性。
土钉一般采用钢筋制作，通过钻孔、插筋和注浆等方式设置。
土钉墙施工简便、造价较低，适用于地下水位以上或经降水后的人工填土、粘性土和弱胶结砂土的基坑支护。
2、排桩支护排桩支护是指以某种桩型按队列式布置组成的基坑支护结构。
常见的桩型有灌注桩、预制桩、钢板桩等。
灌注桩具有施工灵活、适应性强等优点；预制桩则施工速度快；钢板桩可重复使用，但止水效果相对较差。
排桩支护可根据不同的地质条件和工程要求选择合适的桩型和布置方式。
3、地下连续墙支护地下连续墙是在地下构筑的一道连续的钢筋混凝土墙壁。
具有整体性好、止水效果佳、刚度大等优点，适用于对变形和防水要求较高的深基坑工程。
但施工成本较高，工艺较为复杂。
4、锚杆支护锚杆是一种受拉构件，一端固定在稳定的地层中，另一端与支护结构相连，通过施加预应力来提高支护结构的稳定性。
锚杆可以有效地控制基坑变形，提高支护结构的承载能力。
5、内支撑支护内支撑系统通常由钢支撑或混凝土支撑组成，通过在基坑内部设置支撑结构来抵抗土压力和水压力。
内支撑的布置形式多样，如水平支撑、斜支撑、环梁支撑等，可根据基坑的形状和尺寸进行选择。
6、桩锚支护桩锚支护是将排桩与锚杆相结合的一种支护方式。
排桩承担土压力，锚杆提供锚固力，共同保证基坑的稳定。
这种支护方式适用于地质条件复杂、基坑深度较大的情况。
二、深基坑降水施工方法1、明沟排水法在基坑内设置排水明沟和集水井，通过重力作用将地下水汇集到集水井中，然后用水泵抽排。
这种方法适用于地下水位较低、水量较小的基坑。
2、井点降水法井点降水是在基坑周围布置井点管，通过抽水设备将地下水从井点管中抽出，从而降低地下水位。
常见的井点降水方法有轻型井点、喷射井点、电渗井点等。
轻型井点适用于渗透系数较小的土层；喷射井点适用于渗透系数较大的土层；电渗井点则适用于渗透系数很小的饱和粘性土。
浅谈深基坑支护及降水施工技术
（ ２ ） 基 坑 南侧 、 北 侧 支护 灌注 桩采 用潜 水钻 机施 工 ， 泥浆 护壁 ， 混凝 土 灌注
采用 商 品混凝 土 。
为５ ｒ ａ ｍ。在基 坑 开挖 和地 下结 构施 工 中 ， 周 围地 面 和住 宅 楼 未发 现任 何损 害 ， 在 开挖 过程 中 ， 地基 土 方呈 干燥
ａ、
２ 地 质条 件
根据《 岩土工程勘察报告》 ， 反映该工程场地上部含水层为粉土 、 粉 质 粘 土 弱 透 水 层 组 成 。土 为 中软 场 地 土 ， 场 地 类 别 为 Ⅲ类 ， 地 基 为 不 均 匀 地 基 。在 基 坑 开 挖 深 度 范 围 内 主要 以饱 和 的素 填 土 为 主 ， 必须采取支护 、 止
板 基 础 。基础 开 挖 深 度 一 ５ ． ８ 米， 地 下水 位 为 一 ４ ． ５ 米 。基 坑 周 边均 为 居 民 楼 ，
施 工 难度 大 。
ｂ 、 孔径 允许 偏 差正 负５ ｒ ａ ｍ；
ｃ 、
孔 距允 许偏 差 正负 １ ０ ０ ｒ ａ ｍ；
ｄ 、 成 孔倾 角偏 差正 负５ ％。 ③ 喷 射砼作 业 应符 合 以下规 定 ：
６ 效果
６ ． １支护效 果
４ 施工 工艺
（ １ ） 施 丁 Ｔ序 ： 钢筋混 凝 土灌 注桩 —— 深 层搅 拌桩 — —降 水 工程 施— —土
方开 挖 。
在基 坑 开挖 过 程 中 ， 通过 观 察 基坑 支 护结 构 的变形 ， 南 侧 的变 形 最大 达 到１ ４ ｍ ｍ， 北 侧 由于 有拉 锚 桩 起作 用 ， 变形 最 大 只有 ４ ｍ ｍ， 东 西 两侧 最 大变 形
布置。
ｂ 、 应 进行 二 次注 浆 ， 注浆 压 力不小 于 １ ＭＰ ａ 。 ⑥ 注浆作 业应 符 合 以下规 定 ： ａ 、 注浆 前应 将 孔 内残 留或松 动 的杂 土清 除干 净 ； ｂ 、 注浆 时 ， 注浆 管应 插 至距孔 底２ ５ ０ ～５ ０ ０ ｍｍ 处。 孔 口部位设 置 止浆 塞 及 排 气管 ； ｃ 、 土 钉钢筋 应 设置 定位 支架 。
深基坑开挖、支护与降水施工方案
深基坑开挖、支护与降水施工方案
在城市建设和高层建筑施工中，深基坑开挖、支护与降水工程是至关重要的环节。
深基坑施工涉及到地质条件、地下水情况、周边环境等多方面因素，需要科学规划和严密施工方案。
本文将介绍深基坑开挖、支护与降水施工方案的相关内容。
1. 深基坑开挖
深基坑开挖是指在地面以上进行基坑开挖，达到地下指定深度的过程。
在进行
深基坑开挖前，需要进行详细的勘测和设计工作，包括地质勘测、地下水勘测、周边环境评估等。
根据不同工程要求和地质条件，可以采用爆破开挖、机械挖掘等方式进行基坑开挖。
2. 支护与围护结构
深基坑开挖后，需要进行支护与围护结构的施工，以确保基坑周围土体和建筑
安全稳定。
常见的支护结构包括钢支撑、深层土钉墙、预应力锚杆墙等，围护结构可以采用混凝土桩、桩壁结合等方式进行施工。
3. 降水施工方案
在深基坑开挖过程中，地下水可能会涌入基坑，影响施工进度和施工安全。
因此，降水施工是深基坑工程中必不可少的环节。
降水施工包括抽水降水和防渗工程，在深基坑开挖前需要综合考虑地下水位、降水量、降水周期等因素，制定科学合理的降水方案。
综上所述，深基坑开挖、支护与降水施工方案是深基坑工程中的重要环节，关
乎工程质量和安全。
只有制定合理的开挖、支护和降水施工方案，并严格按照施工规范和要求进行施工，才能确保深基坑工程的顺利进行和圆满完成。
基坑降水及支护技术标准
质量风险：
基坑突涌、渗水、泌水，将会破坏地基强度，造成基坑失稳，给施工带来很大难度。
错误二：基坑开挖后，基地出现突涌
错误三：基坑底部土壤泌水，土壤逐渐软化
2.
技术标准：
采用底部注浆，需进行多次补浆，一般不少于2次，保证浆液注满孔洞。
喷射厚度为80~100mm，从开挖层底部向上喷射，对于局部脱落亏坡的部位，分层喷射，每层喷射厚度不应大于50mm，待第一层混凝土初凝后，再喷射第二层。
错误三：喷射砼强度、厚度不足，砼配合比不当
基坑降水及支护技术标准
1.
技术标准：
深化基坑开挖设计图，不能正好打穿隔水层，更不能超挖。
严格控制降水井施工质量，严禁出现堵塞现象，做好水位观测，实时跟踪排查场地内降水情况和有无漏水、渗水情况，及时处理。根据隔水层的厚度推算出承压水预警标高，如超出该标高应立即采取降水措施。
标准：采取合理的承压水处理方案，保证基坑底部无积水
标准：边坡平整，分层开挖，护坡分层施工
错误一：未二次注浆，孔内浆体不饱满
质量风险：
1.土钉长度不够，浆体强度不足，导致土钉锚固力达不到设计要求；
2.开挖一层，土钉墙未发挥作用就行下一步开挖，存在坍塌隐患；
3.坡面松散不平整，ቤተ መጻሕፍቲ ባይዱ将松散的浮土清除干净，混凝土容易开裂。
错误二：开挖一层，土钉植入一排并发挥作用进行下一步开挖
基坑5大降水方法及8步施工方案
基坑5大降水方法及8步施工方案在地下水位较高的地区开挖深基坑，由于含水层被切断，在压差作用下，地下水必然会不断地渗流入基坑。
如不进行基坑降排水工作，将会造成基坑浸水，使现场施工条件变差，地基承载力下降，在动水压力作用下还可能引起流砂、管涌和边坡失稳等现象。
因此，为确保基坑施工安全，需要采取有效的基坑降水方法和降水施工方案。
基坑降水方法1.明沟加集水井降水明沟加集水井降水是一种人工排降法。
它具有施工方便，用具简单，费用低廉的特点，在施工现场应用的最为普遍。
在高水位地区基坑边坡支护工程中，这种方法往往作为阻挡法或其他降水方法的辅助排降水措施，它主要排除地下潜水、施工用水和天降雨水。
在地下水较丰富地区，若仅单独采用这种方法降水，由于基坑边坡渗水较多，锚喷网支护时使混凝土喷射难度加大（喷不上），有时加排水管也很难凑效，并且作业面泥泞不堪阻碍施工操作。
因此，这种降水方法一般不单独应用于高水位地区基坑边坡支护中，但在低水位地区或土层渗透系数很小及允许放坡的工程中可单独应用。
2.轻型井点降水轻型井点降水（一级轻型井点）是国内应用很广的降水方法，它比其他井点系统施工简单、安全、经济，特别适用于基坑面积不大，降低水位不深的场合。
该方法降低水位深度一般在3-6m之间，若要求降水深度大于6m，理论上可以采用多级井点系统，但要求基坑四周外需要足够的空间，以便于放坡或挖槽，这对于场地受限的基坑支护工程一般是不允许的，故常用的是一级轻型井点系统。
轻型井点适用的土层渗透系数位0.1-50m/d，当土层渗透系数偏小时，需要采用在井点管顶部用粘土封填和保证井点系统各连接部位的气密性等措施，以提高整个井点系统的真空度，才能达到良好的效果。
3.喷射井点降水喷射井点系统能在井点底部产生250mm水银柱的真空度，其降低水位深度大，一般在8-20m范围。
它适用的土层渗透系数与轻型井点一样，一般为0.1-50m/d。
但其抽水系统和喷射井管很复杂，运行故障率较高，且能量损耗很大，所需费用比其他井点法要高。
深基坑支护及降水施工
１工 程概 况
综合本 站周 围环境 、 地质条件 、 工程造价 和工期要 求 ， 选用中１ ２ ０ ０ ｍ ｍ 人Ｔ挖孑 Ｌ 桩作为围护结构方案 。同时为了加强人Ｔ挖孔桩 的作业安全， 并
广州市轨道交通五号线【 杨箕站 】 位于广州市中山一路与规划中的梅东 且 为以后主体结构的防水考虑 ， 在人工挖孑 Ｌ 桩外侧增 加双排 咬合 中５ ５ ０ 水
囝豳Ｉ 圜
施 工技术 与应 用
深基坑 支护及 降水施工
张哲
西 安 建筑 科 技 大 学
摘要： 本文通过一个大型深基坑支护工程实倒， 通过方案必选 ， 分析其技术 、 组织 、 经济等各方面特点 ， 总结 了经验和教．ห้องสมุดไป่ตู้｝ Ｊ 』 可供类似工程施工参考。 关键词 ： 深 基坑 ； 支护； 降水
车站主体结构底板埋深均为２ ６ ． ７ ｍ， 主要地层为粘性土和风化岩层 ， 局 部存 在透水性砂层 ， 按照《 广东地区建筑基 坑支护技术规定》 ， 本车站基坑 安全等级为一级。按广州地 区的常用的围护结构型式可选人工挖孔桩 、 钻 孔桩 和地 下 连 续墙 ， 现 将 三 种 围 护方 式 比较 如下 。
风干开裂破碎， 在 地 下 水 浸泡 后 易 失 稳 。
优
点
缺
点
４ 围护结构 方 案
围护结构方案的选择要 满足安全 、 施工方便和经济等方面的要求 ， 并
结合施工方案 的需要 。因暂无规划路面标高 ， 经分析 ， 本站暂定规划路面 标 高为９ ． ０ ０ ｍ，并考虑施 工期间场地平整到该标高。明挖施工为本站的首
一
排咬合中５ ５ ０ 水泥搅拌桩 ， 加固土体 ， 保证挖孔桩作业安全。
５ 支护 方案选 择
基坑支护与降水工程专项施工方案
基坑支护与降水工程专项施工方案基础施工作业面低于现场地面以下，受现场土质情况、地下水控制等多种因素影响，如不对基坑边坡进行认真设计，容易造成生产安全事故。
特别是较大规模的地下基础施工和深窄基坑（槽)、管沟(槽）施工中,不仅对坑底施工人员安全有直接影响，处理不好极易发生群死群作事故，同时，还将直接威胁周边建筑物、构筑物、地下管线的安全。
为此，用一份编制科学、有针对性的专项施工方案来指导劫掠与降水施工,真正把现场编制的施工方案作为施工基本依据，确保施工方案各项措施的有效落实,是避免此类事故发生的效途径。
为此,本节重点介绍基坑支护与降水工程专项施工方案应包括的主要内容，切实增强专项方案的全面性、针对性、和操作性，确保施工安全.基坑支护与降水工程专项施工方案主要内容应包括以下几个方面。
一、工程概况工程概况应简洁明了，把与本方案有关的内容说明清楚.应重点说明施工区域内水文地质条件，并根据工程概况，说明本方案的总体思路，对选用的降水、截水措施和基坑的边坡支护形式进行明确，必要时还应进行选型比较,在保证安全的前提下,尽量选用经济合理的的施工方法.主要内容包括:(一）工程基本情况阐明工程位置和工程性质、工程规模、重要设计参数、建筑面积、高度、基本结构形式、建筑物形状、尺寸、层数、高度、地下室设置、基础形式、持力层名称、工期等。
（二）水文地持情况开挖深度、地层岩性特征等，应全面准确地摘录岩土层特性及岩土工程设计所需的c、φ、值，以及地下水层、地下水流向、地下水位变化幅度、渗透系数等。
（三）周边环境情况周边建(构)筑手分布、地下管线状况及工程地下结构设计等，重点调查基坑降水支护施工中基坑开挖对周边环境、建(构）筑物及地下管线，结构的影响,这此资料是降水支护施工的重要依据，也是制定基坑监测对象的重要依据.(四）降水措施的选用形式(五)基坑支护措施的选用形式可根据场地内不同地质条件及周边环境情况，选用多种基坑支护形式相结合的支护措施，提出设计总体方案,并说明设计原则。
基坑支护与降水施工方案
一、基坑工程概况1、基坑概况地下室基坑呈发多边形，长约55m，宽约25m，基坑开挖较深，大面积开挖深度为4.53m。
自然地面平整相对标高为-2.200m，基坑开挖深度考虑到筏板垫层底（垫层厚100mm）标高为-6.730。
2、周边环境拟建场地南侧所濒临的为另一拟建建筑物，对基坑的影响较小。
场地内有一些临时设施距基坑有一定距离，基坑东侧及北侧为施工临时设施，在施工中应进行保护和考虑。
3、围护结构要求采用重力式深层搅拌桩作为止水围幕桩，结合基坑边坡分二级放坡，边坡面层采用铁丝网、砂浆抹面C20厚80作为护壁，坡面植入φ16长1m的短锚钉，后加一排木桩作为第二道挡土。
4、施工要求及要点（1）支护结构施工前，应仔细查明场地范围内的地下管理线情况，并会同建设单位、设计单位和管线权属部门共同研究，确保管线的安全和正常使用。
（2）施工过程必须做好坡顶地面截水、边坡体有针对性的排水和基坑内土方开挖时临时降水措施。
（3）基坑边2m范围内严禁堆裁，2m外地面超载不得大于15KPa。
（4）铁丝网砂浆面层铁丝网层φ6@250×250，锁定筋为1φ12；采用砂浆抹面厚80，，配合比为水泥：砂=1：2.5（重量比）。
（5）应按有关规范（规程）施工，确保围护安全。
施工时可根据地层土质情况，在确保结构安全前提下调整设计。
二、工期与质量要求基坑围护工程施工计划工期30天，工程质量应确保围护工程结构可靠，基坑边线与底标高应符合设计要求和规范规定，预留工作面应满足土建工程施工需要。
（一）地质条件根据江苏华晟建筑设计XXX提供的工程地质勘察报告，场地内基坑开挖及其影响范围内土层分布如下：①层：人工填土层（Qml）灰色～黄色，灰褐色，松散状，由粉质粘土、中粗砂及碎石岩块等堆填，土质不均匀，场地均有分布，厚度0.80～6.00m（ZK10），平均2.35m。
②层：耕植土层（Qpd）灰色，软塑，含有机物和植物根系，11个钻孔中有分布，厚度0.50～1.40m，平均0.79m。
基坑支护结构施工及降水排水
基坑支护结构施工及降水排水3.1 基坑支护基坑支护是指为保护地下主体结构施工和基坑周边环境的安全，对基坑采用临时性支挡、加固、保护与地下水控制的措施（图3.1）。
支护结构是指支挡或加固基坑侧壁用以承受荷载的结构。
图3.1 基坑支护3.2 深基坑支护结构施工深基坑是指开挖深度超过5 m的基坑，或深度未达到5 m但地质情况和周围环境较复杂的基坑。
①基坑支护应能保证基坑周边建（构）筑物、地下管线、道路的安全和正常使用，确保主体地下结构的施工空间。
②根据《建筑基坑支护技术规程》（JGJ 120—2016）规定，各类支护结构及其形式的适用条件如表3.1所示。
表3.1 各类支护结构的适用条件注：①基坑不同部位的周边环境条件、土层性、基坑深度等不同时，可在不同部位分别采用不同的支护形式。
②支护结构上、下部可采用不同结构类型组合的形式。
3.2.1 支挡式结构施工支挡式结构是以挡土构件和锚杆或支撑为主要构件，或以挡土构件为主要构件的支护结构。
支挡式结构的形式有锚拉式结构（图3.2）、支撑式结构、悬臂式结构、双排桩、逆作法。
这里主要介绍排桩施工。
1）排桩排桩是指由沿基坑侧壁排列设置的支护桩及冠梁所组成的支挡式结构部件或悬臂式支挡结构。
其中，冠梁是设置在挡土构件顶部的钢筋混凝土连梁。
图3.2 锚拉式结构2）排桩的桩型排桩的桩型与成桩工艺应根据桩所穿过土层的性质、地下水条件及基坑周边环境要求等选择，有钢板桩、混凝土灌注桩、型钢桩、钢管桩、型钢水泥土搅拌桩等桩型（图3.3、图3.4）。
图3.3 钢板桩图3.4 混凝土灌注桩排桩3）混凝土灌注桩排桩①采用混凝土灌注桩时，支护桩桩身混凝土强度等级、钢筋配置和混凝土保护层厚度应符合下列规定：a.桩身混凝土强度等级不宜低于C25；b.支护的纵向受力钢筋宜选用HRB400、HRB335钢筋；c.箍筋可采用螺旋式箍筋，箍筋直径不应小于纵向受力钢筋最大直径的1/4，且不应小于6 mm；d.箍筋间距宜取100～200 mm，且不应大于400 mm及柱的直径；e.沿桩身配置的加强箍筋应满足钢筋笼起吊、安装要求，宜选用HPB300、HR335钢筋，其间距宜取1 000～2 000 mm；f.纵向受力钢筋的保护层厚度不应小于35 mm，采用水下灌注混凝土工艺时，不应小于50 mm。
深基坑开挖支护与降水施工方案
深基坑开挖支护与降水施工方案引言深基坑开挖是建筑工程中常见的一项施工任务。
在进行深基坑开挖施工时，通常需要进行支护与降水施工，以确保施工安全和施工进度。
本文将介绍深基坑开挖支护与降水施工的相关方案。
深基坑开挖支护方案地下水位分析在进行深基坑开挖支护设计之前，首先需要进行地下水位分析。
通过采集地下水位数据，可以了解地下水位的高低，以便合理设计支护方案。
支护结构设计支护结构的设计是深基坑开挖支护方案的核心内容。
根据地下水位和土质等情况，可以选择适合的支护结构类型，常见的支护结构包括钢支撑、拱形支撑、压力墙等。
支护结构的设计要考虑土壤深度、土质稳定性、支撑材料的强度和刚度等因素。
施工过程控制在深基坑开挖支护施工过程中，需要进行严密的施工过程控制。
包括支撑结构的施工顺序安排、支撑结构的安装质量和工序监控等。
在施工过程中，需要定期检查支护结构的稳定性，及时调整和修复受损的支护结构。
深基坑开挖降水施工方案地下水勘察在进行深基坑开挖降水施工之前，需要对地下水进行勘察。
通过地下水勘察，可以了解地下水的水质、水位和水流状况等，为降水施工方案的制定提供依据。
降水方案设计根据地下水勘察结果和基坑开挖工程的具体情况，制定降水方案。
降水方案包括降水口位置的确定、降水管道的布置、降水泵的选型和降水参数的计算等。
在制定降水方案时，需要充分考虑地下水对开挖工程的影响，确保降水施工的安全性和有效性。
降水施工过程控制在进行深基坑开挖降水施工过程中，需要进行严密的过程控制。
包括降水设备的安装和调试、降水流量的监测和控制等。
在施工过程中，需要定期检查降水设备的运行情况，及时处理设备故障和泵站堵塞等问题。
结论深基坑开挖支护与降水施工是建筑工程中的重要环节。
通过合理的支护方案和降水施工方案，可以提高施工效率，确保施工安全。
在实际施工中，需要严格按照方案要求进行施工操作，并及时调整和修正方案。
只有如此，才能顺利完成深基坑开挖工程。
基坑围护、降水及土方开挖专项施工方案
基坑围护、降水及土方开挖专项施工方案
一、项目背景
在建筑施工中，基坑围护、降水及土方开挖是非常重要的施工环节，直接关系到工程的安全和进度。
因此，制定科学合理的专项施工方案，对于工程的顺利进行至关重要。
二、基坑围护方案
1.基坑围护的主要目的是保证基坑结构稳定，防止土方塌方，附近建筑
物、地下管线等受到损坏。
针对具体情况，采取合适的基坑支护结构设计，如钢支撑、深基槽、钢筋混凝土桩等。
2.施工过程中应定期检查基坑支护结构的稳定性，及时采取加固措施，
确保基坑围护结构的有效性。
三、降水方案
1.降水是基坑施工过程中常见的问题，合理降水可以有效减小基坑周围
土壤的含水量，提高施工条件。
采用抽水、挖沟、沉井等方法进行降水处理。
2.在降水过程中需要注意监测降水效果，及时调整降水点位置和排水设
备，保证施工过程中水文情况符合要求。
四、土方开挖方案
1.土方开挖是基坑施工中一个关键的环节，需根据土质、深度等因素采
取合适的挖掘方式，以确保开挖质量和安全。
2.在土方开挖过程中，要做好土质的分类、处理和安全防护工作，保证
施工过程中不发生滑坡、塌方等意外事件。
五、结语
基坑围护、降水及土方开挖是基坑施工中的重要环节，合理科学的施工方案能够确保工程的安全顺利进行。
本文对基坑围护、降水及土方开挖的专项施工方案进行了简要介绍，希望对相关工程施工提供参考和借鉴价值。
小议深基坑支护与降水施工技术
小议深基坑支护与降水施工技术【摘要】加深基地的挖埋会引发更多施工问题和一系列施工安全规定，特别是城镇建设集中、地下管道交错复杂及地层构造和附近条件繁复的地带，已禁止进行相对低成本的放坡挖掘，而在挖掘时则必须进行人力支护，其规定在工程实施时一定要选取一些科学的支护措施。
【关键词】深基坑支护与降水施工技术一工程应用1.工程概要一项高80米，上层共17楼，负层共2楼的工程建设。
基坑挖掘深为9.7米，部分挖掘深度达11.8米。
其长宽各是145米和56米，与南面刚修好的公路相距8米，距离北面供水管道的中间线路7米远，东西方向与计划道路距离大约为6米，水位在地底-3.10米处。
2.方案选取关于以上面积的规定和基坑挖掘必须减低地下水体对附近地质的不利作用，尤其是影响到南面刚修好的内环公路以及相连的管线。
通过研究验证，选用管井中心降水与喷锚网支护相组合的技术在基坑及其除南面外的其他方位进行施工，采取防水帷幕与护坡桩相组合再加预应力锚杆的方式在接近内环路一端实施。
3.基坑降水与支护施工措施策划实施此项工程时，地下水渗漏指数不同、水体分散不匀、水位深、降幅大、水量充足、基坑挖掘程度深，与附近建设区和公路相距较近。
基坑降水和支护是工程实施中的一项核心要素，其保证了工程的成功实施。
二施工技术1基坑降水施工（1）管井使用钻头为600mm的逆循环钻机来制孔，人工制作泥浆护墙。
钻孔成功后即刻将400mm不含砂的水泥管垂直的放入中间位置。
为避免撞偏了井管，要以井口为中心从其周围平均回填滤料，使用粘质土填落井管距地表2m之内周围的封口。
对管井进行取水前，需先使用空压机清理井，消除管中泥沙，直至处理成清水，以此确保排水通顺。
（2）因为储水层渗漏指数不同、水体分散不匀，还有排蓄间期短的因素，挖掘基坑下半层时，不可能全部排干地下水，部分坑墙土质中出现渗漏现象。
将面层混凝土喷在此处土钉墙上，将管长在0.4到0.6m之间，间隔大约3m，内径不小于40mm的塑料抽水引管横向插进坡面的土内。
大型通道工程深基坑支护及降水施工技术
大型通道工程深基坑支护及降水施工技术摘要：深基坑支护不仅要求确保边坡的稳定，而且要满足变形控制要求，以确保基坑周围的建筑物、地下管线、道路等的安全。
经比较分析在主通道及泵房采用钻孔灌注桩作为支护结构，支护外侧采用桩间高压旋喷止水；开挖深度较小处采用自然放坡及自钻式花管土钉墙作为支护结构，坡面作挂网喷锚处理；主通道开挖深度11m，泵房的开挖深度14.0m，降水方法拟采用深井降水。
深井井点主要布置在主通道和泵房及u型槽开挖深度5.0m以上的地段，5.0m 以下浅地段根据需要在基坑两侧布置两排轻型井点。
保持基坑内地下水降至坑面以下1.0m，使坡面、坑内作业面的干燥。
关键词：深基坑；支护；降水；监控量测abstract: deep foundation pit will require not only ensure the stability of the slope, but also to meet the deformation control requirements to ensure the safety of buildings, underground pipelines, roads, etc. pit. by comparative analysis of bored piles in the main channel and pumping station as a supporting structure supporting the outside using high pressure jet grouting sealing between piles; excavation depth and smaller at the use of natural slope and self-drilling flower tube soil nails wall as a supporting structure, the slope for hanging on spray anchor handling; the main channel excavation depth of 11m, the pumping stationexcavation depth of 14.0m, the precipitation method to be adopted deep well dewatering. deep well point arranged in the main channel and the pumping station and the u-shaped excavation depth of 5.0m or more lots, shallow lots according to 5.0m below in the pit on both sides of arrangement of two rows of light wells. groundwater down to keep the pit 1.0m below the pit surface, so that the slope, pit work surface dry.key words: deep pit; support; precipitation; monitoring measurement中图分类号：tu74文献标识码：a 文章编号：2095-2104（2012）1. 概况1.1 工程概况南京过江通道江北段迎宾大道位于南京市浦口区珠江镇规划区中部，为南京城市快速内环线南线—纬七路的过江通道连接道路，西北—东南走向，西北端为起点，与合宁高速及浦珠路道口相接。
深基坑工程基坑土方开挖及支护、降水施工方案
深基坑工程基坑土方开挖及支护、降水施工方案
深基坑工程是指在城市建设或地铁等工程中为接纳建筑物或地下通道而采取的一种建筑工程方法。
在深基坑工程中，基坑土方开挖及支护是关键环节之一，同时降水施工方案也是至关重要的。
本文将重点介绍深基坑工程中的基坑土方开挖及支护、降水施工方案。
1. 基坑土方开挖及支护方案
基坑土方开挖是深基坑工程中非常重要的一步，合理的土方开挖方案可以确保基坑工程的安全、稳定和高效进行。
在选择开挖方式时，需要考虑到地质情况、周边建筑物情况、土方支护方式等因素。
常见的基坑土方开挖方式包括爆破、机械挖掘、手工开挖等。
对于基坑支护，通常采用的方式包括钢支撑、混凝土搅拌墙、桩墙等。
支护的选择应根据地层情况、周边建筑物情况、土壤性质等因素进行合理选择，确保支护的牢固性和安全性。
2. 降水施工方案
在深基坑工程中，地下水是一个不可忽视的因素。
为保证基坑的干燥，需要进行降水施工。
降水施工方案的选择应充分考虑地下水位、土层渗透性、降水设备等因素。
常见的降水施工方式包括使用管道抽水、井点抽水等。
在进行降水过程中，需时刻监控地下水位变化，确保地下水位维持在安全范围内。
同时，应具备应急处置措施，以防降水过程中出现意外情况。
综上所述，基坑土方开挖及支护、降水施工是深基坑工程中至关重要的环节。
合理的开挖及支护方案可以确保基坑工程的安全进行，正确的降水施工方案能够有效控制地下水位，保证基坑施工的顺利进行。
在实际工程中，应根据具体情况综合考虑各种因素，制定科学、合理的方案，确保深基坑工程的顺利实施。
