嵌入式USB主从设备控制器SL811中文翻译
基于SL811HS 的USB 主从一体化设计及软件实现
基于SL811HS 的USB主从一体化设计及软件实现The Design and Realization for USB Host/Slave Controller Based on SL811HS(北京航空航天大学)李胜 徐志跃Li, sheng Xu, zhiyue摘要：本文介绍了一种基于SL811HS的USB主控制器与从设备一体化设计的实现方法。
介绍了单片机和SL811HS的硬件接口电路及其工作原理。
给出了SL811HS作为主控制器以及从设备时的工作原理，主从模式切换，以及软件流程。
关键词： SL811HS； Mega128； USB主从一体化中文图书分类号：TP360 文献标识号： AAbstract: This Paper introduces a method of building a USB host controller and slave controller in a system based on SL811HS. The interface of the MCU and SL811HS , Operating principles for host/slave mode switching as well as relative software are described.Keyword: SL811HS; Mega128; USB Host/Slave controller1.引言USB（通用串行总线）是最近几年逐步在PC领域广为应用的新型接口技术。
USB接口通用性好、实时性强、传输方式多样、成本低、支持即插即用、易于扩展且便于使用，这些优点使得USB接口技术在PC 机和嵌入式系统中得到广泛的应用。
关于USB接口的芯片有很多，其中Cypress公司的SL811HS作为第一款能作主控制器又能做从设备控制器的廉价接口芯片在嵌入式系统中得到广泛的应用。
关于SL811HS作主控制器的介绍已经非常多，但是SL811HS在一个嵌入式系统中担任主控制器和从设备控制器双重角色的却非常少。
2003-03-18_USB 芯片SL811HS寄存器解说

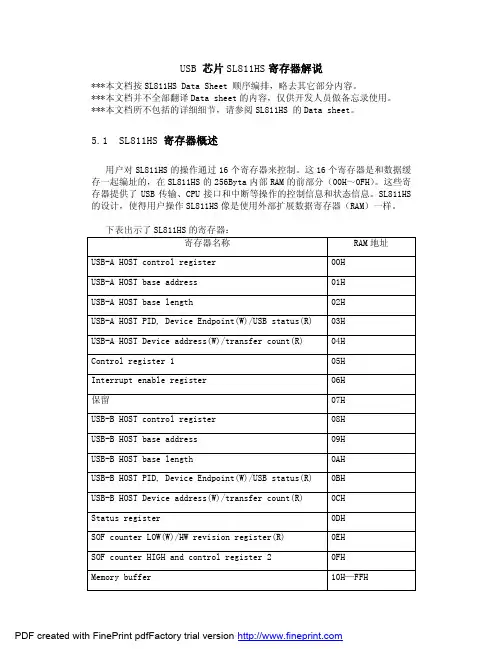

USB 芯片SL811HS寄存器解说***本文档按SL811HS Data Sheet 顺序编排，略去其它部分内容。
***本文档并不全部翻译Data sheet的内容，仅供开发人员做备忘录使用。
***本文档所不包括的详细细节，请参阅SL811HS 的Data sheet。
5.1 SL811HS 寄存器概述用户对SL811HS的操作通过16个寄存器来控制。
这16个寄存器是和数据缓存一起编址的，在SL811HS的256Byta内部RAM的前部分（00H～0FH）。
这些寄存器提供了USB传输、CPU接口和中断等操作的控制信息和状态信息。
SL811HS 的设计，使得用户操作SL811HS像是使用外部扩展数据寄存器（RAM）一样。
下表出示了SL811HS的寄存器：寄存器名称RAM地址USB-A HOST control register 00HUSB-A HOST base address 01HUSB-A HOST base length 02HUSB-A HOST PID, Device Endpoint(W)/USB status(R) 03HUSB-A HOST Device address(W)/transfer count(R) 04HControl register 1 05HInterrupt enable register 06H保留07HUSB-B HOST control register 08HUSB-B HOST base address 09HUSB-B HOST base length 0AHUSB-B HOST PID, Device Endpoint(W)/USB status(R) 0BHUSB-B HOST Device address(W)/transfer count(R) 0CHStatus register 0DHSOF counter LOW(W)/HW revision register(R) 0EHSOF counter HIGH and control register 2 0FHMemory buffer 10H—FFH由上可见，这16个寄存器分为两部分。
SL811读写U盘的方案不能用了怎么办？

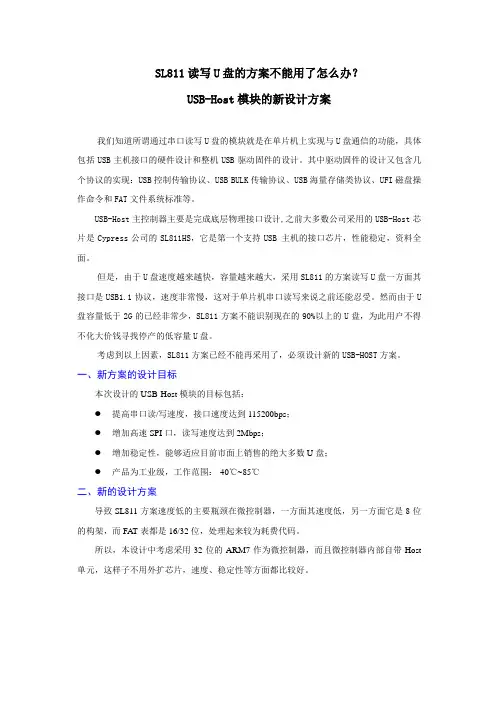

SL811读写U盘的方案不能用了怎么办？USB-Host模块的新设计方案我们知道所谓通过串口读写U盘的模块就是在单片机上实现与U盘通信的功能，具体包括USB主机接口的硬件设计和整机USB驱动固件的设计。
其中驱动固件的设计又包含几个协议的实现：USB控制传输协议、USB BULK传输协议、USB海量存储类协议、UFI磁盘操作命令和FAT文件系统标准等。
USB-Host主控制器主要是完成底层物理接口设计,之前大多数公司采用的USB-Host芯片是Cypress公司的SL811HS，它是第一个支持USB 主机的接口芯片，性能稳定，资料全面。
但是，由于U盘速度越来越快，容量越来越大，采用SL811的方案读写U盘一方面其接口是USB1.1协议，速度非常慢，这对于单片机串口读写来说之前还能忍受。
然而由于U 盘容量低于2G的已经非常少，SL811方案不能识别现在的90%以上的U盘，为此用户不得不化大价钱寻找停产的低容量U盘。
考虑到以上因素，SL811方案已经不能再采用了，必须设计新的USB-HOST方案。
一、新方案的设计目标本次设计的USB-Host模块的目标包括：●提高串口读/写速度，接口速度达到115200bps；●增加高速SPI口，读写速度达到2Mbps；●增加稳定性，能够适应目前市面上销售的绝大多数U盘；●产品为工业级，工作范围：-40℃~85℃二、新的设计方案导致SL811方案速度低的主要瓶颈在微控制器，一方面其速度低，另一方面它是8位的构架，而FAT表都是16/32位，处理起来较为耗费代码。
所以，本设计中考虑采用32位的ARM7作为微控制器，而且微控制器内部自带Host 单元，这样子不用外扩芯片，速度、稳定性等方面都比较好。
三、ARM7方案与SL811方案模块的性能比较。
基于USB接口的温度控制器翻译
毕业设计（英文）资料翻译院（系）：专业：学生姓名：学号：指导教师单位：姓名：职称：年月日介绍1.1 介绍ASIC（具有特定用途的集成电路）和 SOC 每天被用于集成电路工业当中，但是,SOCs 和传统的ASICs之间的区别还是很含糊的。
一些设计者定义SOCs为复杂的含有不超过一个处理器的集成电路，更多的人认为把它描述为在一块处理器上有超过一千万个门的集成电路，但还有一些认为应该定义为含有软件和硬件功能块的数据类比成分。
下面让我们来给它定义。
SOS 是一集成系统，在这个集成电路系统中，超过一种利用集成的软件和硬件的智力产权设计方法来定义这个系统的功能和特性，很多情况下，它是一个特定应用系统。
在网络、交通和电子工业的部门中，我们发现 SOC系统能够得到典型的应用。
声音网络协议是一个SOC s被广泛设计的例子，它说明SOC是一个新兴的市场。
在图1.1中是给我们介绍了典型的门VOIP片上系统方框图图1.1 典型的门SOC的框架1.2 声音网络协议（VOIP）的SOC一个门声音网络协议的SOC是一个用来录音、回音取消、数据传真调制解调和声音网络协议（VOIP）的处理器。
通常的来讲，在市场上从卖主那买到很多这样的可利用的装置，典型的装置所支持的功能和声音处理算法是不相同的。
在这个例子中，我们定义主要模块支持载波分类声音处理，SOC能够依靠I/O口和门仲裁声音处理的需求来改变，SOC的主要单元如下：主机（Host/PCI）主机接口主要作用为控制、代码下载、监视和阶段数据传输。
它可以是专用的微型处理器的接口，也可以是通用的系统总线接口，如PCI总线接口微型处理器接口同步处理器接口，比如摩托罗拉的6800，它是同步的32位接口；或者是英特尔的960型号，它运行在33MHz，支持中断处理，允许SOC和处理器的接口用最小的逻辑；PCI支持数据和地址复用，从而减少在SOC上的I/O管脚数量。
SOC也支持中断，通报CPU的外部事件。
51单片机控制SL811HS的USB主机底层驱动,51单片机要点
51单片机控制SL811HS的USB主机底层驱动，51单片机，SL811HS，USB主机，传输事务引言基于USB接口的设备使用方便，性价比高，因此在人们的工作和生活中得到了广泛的应用，如U盘，移动硬盘，光驱，USB摄像头，USB鼠标键盘等，同时，51系列单片机以其成熟的技术和高性价比吸引了大量国内用户，被广泛应用于测控和自动化领域，因此，如果在51单片机系统中增加USB主机接口，实现对USB从机设备的控制，则该单片机系统可以充分利用现有的各种USB从机设备，大大扩展单片机系统功能。
本设计实现了在51单片机系统中增加USB引言基于USB接口的设备使用方便，性价比高，因此在人们的工作和生活中得到了广泛的应用，如U盘，移动硬盘，光驱，USB摄像头，USB鼠标键盘等，同时，51系列单片机以其成熟的技术和高性价比吸引了大量国内用户，被广泛应用于测控和自动化领域，因此，如果在51单片机系统中增加USB主机接口，实现对USB从机设备的控制，则该单片机系统可以充分利用现有的各种USB从机设备，大大扩展单片机系统功能。
本设计实现了在51单片机系统中增加USB主机功能，采用普通51单片机外接专用USB接口芯片的方案，这种方案虽然会使系统传输速度受到限制，而且在稳定性有所欠缺，但此方案设计灵活性高，且易于移植，为低成本产品的开发提供了广阔前景，设计中采用51单片机是Atmel公司的AT89S52芯片，USB主机功能的扩展通过外接专用USB接口芯片SL811HS实现，CYPRESS公司的USB 接口芯片SL811HS可以工作在主机或从机模式，支持USB1.1的全速和低速数据传输，工作在主机模式时，SL811HS可以自动检测外设的插拔动作，可以按照外处理器（如单片机）的要求自动把数据整合为USB协议数据包进行数据传输。
本文将介绍单片机AT89S52控制SL811HS的硬件设备和底层驱动的编写，其中重点讲述底层驱动的设计。

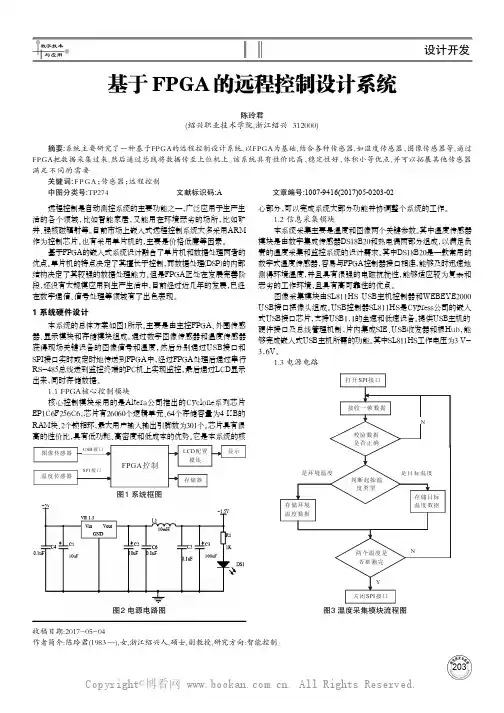

基于FPGA的远程控制设计系统
203远程控制是自动测控系统的主要功能之一,广泛应用于生产生活的各个领域,比如智能家居,又能用在环境恶劣的场所,比如矿井、强核磁辐射等。
目前市场上嵌入式远程控制系统大多采用ARM 作为控制芯片。
也有采用单片机的,主要是价格低廉等因素。
基于FPGA的嵌入式系统设计融合了单片机和数据处理两者的优点。
单片机的特点决定了其擅长于控制,而数据处理(DSP)的内部结构决定了其较强的数据处理能力。
但是FPGA正处在发展完善阶段,还没有大规模应用到生产生活中,目前经过近几年的发展,已经在数字通信、信号处理等领域有了出色表现。
1 系统硬件设计本系统的总体方案如图1所示。
主要是由主控FPGA、外围传感器、显示模块和存储模块组成。
通过数字图像传感器和温度传感器获得现场关键设备的图像信号和温度,然后分别通过USB接口和SPI接口实时或定时地传送到FPGA中,经过FPGA处理后通过串行RS-485总线送到监控终端的PC机上实现监控,最后通过LCD显示出来,同时存储数据。
1.1 FPGA核心控制模块核心控制模块采用的是Altera公司推出的Cyclone系列芯片EP1C6F256C6,芯片有26060个逻辑单元、64个存储容量为4 KB的RAM块、2个锁相环,最大用户输入输出引脚数为301个。
芯片具有很高的性价比,具有低功耗、高密度和低成本的优势。
它是本系统的核心部分,可以完成系统大部分功能并协调整个系统的工作。
1.2 信息采集模块本系统采集主要是温度和图像两个关键参数。
其中温度传感器模块是由数字集成传感器DS18B20和热电偶两部分组成,以满足负责的温度采集和监控系统的设计需求。
其中DS18B20是一款常用的数字式温度传感器,容易与FPGA控制器接口相连,能够及时迅速地测得环境温度,并且具有很强的电磁抗扰性,能够适应较为复杂和恶劣的工作环境,且具有高可靠性的优点。
图像采集模块由SL811HS USB主机控制器和WEBEYE2000USB接口摄像头组成。
单片机读写U盘方案
板卡上资源：
单片机：采用的是完全兼容51的单片机w78e54.
USB-HOST接口芯片：CYPRESS的SL811
高速SRAM存储器：用于数据缓冲。
RS232标准3线制串行接口，可以连接到PC机进行相关功能的测试。
套件相关问题：
套件硬件采用的结构为单片机＋USB－HOST接口芯片，其中单片机采用的是最为通用的51系列单片机W78E54，也可以使用其他型号的51系列单片机，如ATMEL,PHILIPS等公司的产品，从而很容易就可以集成到您的系统中。USB接口芯片采用的是CYPRESS公司的USB-HOST接口芯片SL811,该芯片特点支持USB1.1协议；价格低（低于50元）；性能突出，可靠性高，可以理想地用于多种外设。
本套件已经可以实现对U盘地读写操作，主要功能如下：
1，检测U盘地状态（如接入，拔出）
2，创建文件和目录
3，打开一个已经创建地文件和目录
4，从文件中读取指定长度和指定位置的数据
5，写数据到指定文件的指定地址
6，列举目录下的文件和目录
7，删除文件和目录
8，查询U盘容量
套件板卡跟用户CPU的接口为标准RS232三线接口，用户CPU可以按照我们提供的命令格式通过RS232接口ห้องสมุดไป่ตู้USB-HOST模块发送读写和控制命令，USB-HOST模块对命令进行解释并对U盘进行相应的读写操作，从而实现用户CPU对U盘的操作。
由于我们的套件完全开放硬件电路图和所有的软件源码，从而使您可以自由修改USB-HOST模块的接口方式和命令格式，如可以改成并行接口，从而很容易就可以集成到您自己的系统中。
单片机读写U盘方案__SL811开发套件
详细信息请访问我们的网站：
译文1
基于USB人机接口设备的实时数据采集与存储系统的设计摘要—一种实时数据采集和存储系统的基于USB HID设计。
软件的设计、编码、调试和硬件结构的细节描述和实际测试结果是通过电脑给出的。
电脑的USB驱动的复杂程序没有必要写,可以缩短开发周期,增加程序的鲁棒性。
有很多优点,如没有驱动,结构简单、实时和多通道采集等等。
关键词—USB，HID，C8051F320，数据采集1、介绍在现代工业生产和科学研究中高性能实时数据采集是非常重要的，传统的数据采集系统,如PCI,ISA在计算机和I / O地址、中断资源复杂的安装和高价格的情况下对插槽的数量限制,不能满足许多外围设备的需求。
通用串行总线(USB)[1],具有更高的传输速率(USB 1.0支持的最高12 m位/ s的传输速度,而USB 2.0传输速度高达480位/秒),上述问题提出一个好的解决方案。
USB接口,支持即插即用系统资源占用少,高扩展能力,支持127物理设备,可以实现第五级别的明星拓扑连接,所以它非常适合工业数据采集和工业控制。
然而,USB设备协议是更复杂的并且它的驱动程序开发更为困难。
本文介绍了USB设备驱动程序的开发方法来实现实时数据采集和通过使用C8051F320单片机[3]和USB HID[2]设备驱动程序来实现自我控制的存储系统。
USB HID设备完美的通用性和可扩展性相比于Windows98和hyper-Windows98操作系统中提供的通用HID设备驱动程序来说避免了复杂程序的开发。
2、基于USB HID 的实时数据采集的原则有4种形式的USB设备与主机通信传输方式:批量传输、同步传输,控制传输,阻断传播。
批量传输主要用于高容量的数据传输,表单数据的集中和不需要太多的实时能力。
同步传输是一个周期性传输,但不提供错误检测和错误重传功能,此表格需要由应用程序控制。
控制传输通常是一种USB系统软件设置设备的控制数据时的初始安装USB设备。
基于SL811HS的嵌入式USB主控制器接口设计
第25卷第1期2008年1月机 电 工 程MECHAN I CAL &E LECTR I CAL E NGI N EER I N GMAG AZI N EVol .25No .1Jan .2008收稿日期:2007-07-23作者简介:王红凯(1984-),男,浙江绍兴人,主要从事嵌入式系统设计方面的研究。
基于S L811HS 的嵌入式USB 主控制器接口设计王红凯(浙江大学电气工程学院,浙江杭州310027)摘 要:提出了一种在嵌入式CP U 或MCU 平台上扩展US B 主机接口的方法,在给出了具体硬件电路设计的基础上,详细地论述了US B 主机控制器软件的实现方案,特别介绍了主机软件系统功能和设备的列举方法。
该方案设计简单,易于实现,适合于大部分嵌入式应用,软件可移植性强。
通过对该方案的引用,可以简单地实现嵌入式系统对多种US B 设备的支持,便于数据存储和人机交互。
关键词:S L811HS;通用串行总线;嵌入式;US B 主机协议中图分类号:TP336 文献标识码:A 文章编号:1001-4551(2008)01-0031-03D esi gn of e m bedded USB host con troller i n terface ba sed on S L 811HSWANG Hong 2kai(College of Electrical Engineering,Zhejiang U niversity,Hangzhou 310027,China )Abstract:A way of how t o add a US B host contr oller on a p lant of CP U orMCU was p r oposed .Based on the hard ware design,a kind of s oft w are s oluti on t o US B host contr oller was exp lained in detail,and the functi on of host s oft w are syste m and the way of device enu mati on were intr oduced .The s oluti on which can be used in most embedded syste m is si m p le,easy t o be i m p le mented and easy t o be trans p lantted .By choosing the s oluti on,e mbedded system can supportmany kinds of devices,and itwill be easier t o st orage data and t o communicate with e mbedded syste m s .Key words:S L811HS;universal serial bus (US B );e mbedded;US B host p r ot ocol0 前 言通用串行总线(US B )已成为现有PC 系统外设扩展的一个工业标准[1],并且逐渐在嵌入式系统中应用起来。
USB HID协议中文版——USB接口HID设备.
第8章USB接口HID设备HID（Human Interface Device，人机接口设备）是USB设备中常用的设备类型，是直接与人交互的USB设备，例如键盘、鼠标与游戏杆等。
在USB设备中，HID设备的成本较低。
另外，HID设备并不一定要有人机交互功能，只要符合HID类别规范的设备都是HID设备。
Wndows操作系统最先支持的HID设备。
在windows 98以及后来的版本中内置有HID 设备的驱动程序，应用程序可以直接使用这些驱动程序来与设备通信。
在设计一个USB接口的计算机外部设备时，如果HID类型的设备可以满足需要，可以将其设计为HID类型设备，这样可以省去比较复杂的USB驱动程序的编写，直接利用Windows操作系统对标准的HID类型USB设备的支持。
8.1 HID设备简介8.1.1 HID设备的特点•交换的数据储存在称为报表（Report）的结构内，设备的固件必须支持HlD报表的格式。
主机通过控制和中断传输中的传送和请求报表来传送和接收数据。
报表的格式非常灵活。
•每一笔事务可以携带小量或中量的数据。
低速设备每一笔事务最大是8B，全速设备每一笔事务最大是64B，高速设备每一笔事务最大是1024B。
一个报表可以使用多笔事务。
•设备可以在未预期的时间传送信息给主机，例如键盘的按键或是鼠标的移动。
所以主机会定时轮询设备，以取得最新的数据。
•HID设备的最大传输速度有限制。
主机可以保证低速的中断端点每10ms内最多1笔事务，每一秒最多是800B。
保证全速端点每lms一笔事务，每一秒最多是64000B。
保证高速端点每125 us三笔事务，每一秒最多是24.576MB。
•HID设备没有保证的传输速率。
如果设备是设置在10ms的时距，事务之间的时间可能等于或小于10ms。
除非设备是设置在全速时在每个帧传输数据，或是在高速时在每个微帧传输数据。
这是最快的轮询速率，所以端点可以保证有正确的带宽可供使用。
51单片机控制SL811HS的USB主机底层驱动
２０． ０ ６６电 子 设 计 匝 用 Ｗ ．口 ｔ ｍ．ｎ ＷＷ ｅ ｗ． ｏ ｃ
维普资讯
Ｓ Ｌ８１ ＨＳ 内部 指 令 周 期 的 大小 将 直 接 影 响 输 出信 １
子 程 序 模 块 枚 举 设 备 层 次 关 系 最 高 层 寄 存 器
对于输出传输事务单片机同样需要设置相关的寄存器以确定标表3一个传输事务的数据流示意表4与传输事务直接相关的sl811hs特殊寄存器嵌入式系统嵌入式系统111electronicdesignapplicationworldnikkeielectronicschina记包的标识域地址域端点域和数据包的标识域以及存放发送数据的缓冲区首地址并且这个缓冲区中的数据也是由单片机写具体地单片机控制usb主机接口芯片进行一次传输事务所需要执行的操作步骤如下
ｒ 二
０
摘 要 ：本 文 介 绍 了 ５ 单 片 机 控 制 Ｓ ８ １ ｌ Ｌ １ ＨＳ实现 ＵＳ 主 机 的硬 件 设 计和 底 层 驱 动 的编 写 。其 中 ，底 层 驱 动 部 Ｂ 分 主要 讲 述 了 ＵＳ 总线 复 位 、设 备 插 拔 动 作 检 测 、设 备 速 度 检 测 以及 ＵＳ Ｂ Ｂ传 输 事 务 的实现 。 关 键 词 ：５ １单 片机 ；Ｓ １ＨＳ；ＵＳ Ｌ８ １ Ｂ主机 中增 加 ＵＳ 高 ，且 易 于 移 植 ，为 低 成 本 产 品 的 器 （ 单 片 机 ） 要 求 自 动 把 数 据 Ｂ 如 的
主 机 接 口 ， 实 现 对 ＵＳ 从 机 设 备 开 发 提 供 了 广 阔 前 景 。 计 中采 用 Ｂ 设
整 合 为 ＵＳ Ｂ协 议 数 据 包 进 行 数 据 传输。
引 言
的 控 制 ， 该 单 片 机 系 统 可 充分 利 的 ５１ 单 片 机 是 Ａ Ｉ ｌ公 司 的 则 ｔＴ ｅ Ｉ
基于SL811HS的USB主从一体化设计及软件实现
基于SL811HS的USB主从一体化设计及软件实现
李胜;徐志跃
【期刊名称】《微计算机信息》
【年(卷),期】2006(000)07Z
【摘要】本文介绍了一种基于SL811HS的USB主控制器与从设备一体化设计的
实现方法。
介绍了单片机和SL811HS的硬件接口电路及其工作原理。
给出了
SL811HS作为主控制器以及从设备时的工作原理，主从模式切换，以及软件流程。
【总页数】3页(P75-76,130)
【作者】李胜;徐志跃
【作者单位】北京航空航天大学
【正文语种】中文
【中图分类】TP360
【相关文献】
1.基于SL811HS的嵌入式USB主控制器接口设计 [J], 王红凯
2.基于SL811HS的嵌入式USB主机的实现 [J], 段海龙;程健
3.基于SL811HS的汽车行使记录仪的USB主机接口的实现 [J], 宋曰聪;柳波;李敏;范敏
4.基于SL811HS的数据采集系统的USB主从机双角色设计 [J], 王国强;卢益民
5.基于SL811HS的USB主从一体化设计及软件实现 [J], 李胜;徐志跃
因版权原因，仅展示原文概要，查看原文内容请购买。
最新51单片机控制SL811HS的USB主机底层驱动汇总
51单片机控制S L811H S的U S B主机底层驱动51单片机控制SL811HS的USB主机底层驱动技术分类：通信微处理器与DSP消费电子设计 | 2006-08-14来源：电子设计应用 | 作者：华南理工大学微电子研究所陈智荣李斌引言基于USB接口的设备使用方便，性价比高，因此在人们的工作和生活中得到了广泛的应用，如U盘、移动硬盘、移动光驱、USB摄像头、USB鼠标键盘等。
同时，51 系列单片机以其成熟的技术和高性价比吸引了大量国内用户，被广泛应用于测控和自动化领域。
因此，如果在51 单片机系统中增加USB 主机接口，实现对USB 从机设备的控制，则该单片机系统可充分利用现有的各种USB从机设备，大大扩展单片机系统的功能。
本设计实现了在51单片机系统中增加USB主机功能，采用普通51单片机外接专用USB接口芯片的方案。
这种方案虽然会使系统传输速度受到限制，而且在稳定性方面有所欠缺，但此方案设计灵活性高，且易于移植，为低成本产品的开发提供了广阔前景。
设计中采用的51单片机是Atmel公司的AT89S52芯片，USB主机功能的扩展通过外接专用USB接口芯片SL811HS实现。
CYPRESS公司的USB接口芯片SL811HS可以工作在主机或从机模式，支持USB1.1的全速和低速数据传输。
工作在主机模式时，SL811HS可以自动检测外设的插拔动作，可以按照外处理器(如单片机)的要求自动把数据整合为USB协议数据包进行数据传输。
图 1 系统硬件示意图本文将介绍单片机AT89S52控制SL811HS的硬件设计和底层驱动的编写，其中重点讲述底层驱动的设计。
硬件设计系统的硬件原理图如图1所示。
AT89S52的供电电压为5V，SL811HS的为3.3V。
尽管供电电压不同，但根据芯片引脚的信号噪声容限参数分析可知，AT89S52与SL811HS之间的引脚可以直接相连，不需要电平转换或缓冲。
表1 USB主机枚举操作驱动的层次关系软件设计USB主机驱动是一个高低层子程序的组合，实现USB传输和控制的过程是较高层子程序调用较低层子程序的过程。
什么是usb host usb otg 是什么
什么是usb host?usb otg 是什么？什么是usb host?USB是英文Universal Serial Bus的缩写，中文含义是“通用串行总线”。
它不是一种新的总线标准，而是应用在PC领域的接口技术。
USB是在1994年底由英特尔、康柏、IBM、Microsoft等多家公司联合提出的。
不过直到近期，它才得到广泛地应用。
从1994年11月11日发表了USB V0.7版本以后，USB版本经历了多年的发展，到现在已经发展为2.0版本，成为目前电脑中的标准扩展接口。
目前主板中主要是采用USB1.1和USB2.0，各USB版本间能很好的兼容。
USB用一个4针插头作为标准插头，采用菊花链形式可以把所有的外设连接起来，最多可以连接127个外部设备，并且不会损失带宽。
USB需要主机硬件、操作系统和外设三个方面的支持才能工作。
目前的主板一般都采用支持USB功能的控制芯片组，主板上也安装有USB接口插座，而且除了背板的插座之外，主板上还预留有USB插针，可以通过连线接到机箱前面作为前置USB接口以方便使用（注意，在接线时要仔细阅读主板说明书并按图连接，千万不可接错而使设备损坏）。
而且USB接口还可以通过专门的USB连机线实现双机互连，并可以通过Hub扩展出更多的接口。
USB具有传输速度快（USB1.1是12Mbps，USB2.0是480Mbps），使用方便，支持热插拔，连接灵活，独立供电等优点，可以连接鼠标、键盘、打印机、扫描仪、摄像头、闪存盘、MP3机、手机、数码相机、移动硬盘、外置光软驱、USB网卡、ADSL Modem、Cable Modem等，几乎所有的外部设备。
USB设备分为HOST（主设备）和SLAVE（从设备），只有当一台HOST于一台SLAVE连接时才能实现数据的传输，OTG设备就是是我们的“EX”既能充当HOST，亦能充当SLAVE。
usb otg 是什么？自1996年USB1.0规范以后，USB-IF(Universal Serial Bus Implementers Forums)又陆续公布了USB1.0 、USB2.0和 USB OTG等几个规范，其中USB2.0的传输带宽达到480Mbps，而USB OTG更使USB装置摆脱了原来主从架构的限制，实现了端对端的传输模式，随着USB规范的不断完善，USB的应用领域也得到了拓展。
