网络布线工程常用器材
信息网络布线系统工程常用器材和工具
• 任务一 认识铜缆与端接器件 • 任务二 认识光缆与端接器件 • 任务三 认识信息网络布线系统辅助器材 • 任务四 认识信息网络布线系统常用工具
返回
任务一 认识铜缆与端接器件
• 通常是由几根或几组导线 (每组至少两根) 绞合而成的类似绳索的电 缆， 每组导线之间相互绝缘， 并常围绕着一根中心扭成， 整个外面 包有高度绝缘的覆盖层。 电缆具有内通电， 外绝缘的特征。 铜缆只 有经过端接才能实现数据的传输和通信， 在端接中就需要相应的器 件。 随着通信技术的发展和制造水平的提高， 铜缆和端接器件也是 日新月异， 发展较快。本任务就对一些常用的铜缆器件进行介绍。
上一页 下一页 返回
上一页 下一页 返回
任务一 认识铜缆与端接器件
• １) 超五类双绞线 • 超五类双绞线是由４ 个绕线对、 １ 条撕裂绳 (ｒｉｐ ｃｏｒｄ) 及
橡胶护套组成， 线序颜色分别为白橙、 橙、 白绿、 绿、 白蓝、 蓝、 白棕、 棕。 标称裸铜 (ＢＣ) 线径为 ０.５１ ｍｍ (线规为２４ＡＷ Ｇ)， 绝缘线径为 ０.９ ｍｍ 左右。 超五类双绞线的传输距离为 １ ００ ｍ， 主要用于水平子系统， 百兆到桌面的布线方式。 随着千兆 以太网的逐步普及， 超五类正在被淘汰， 产品的价格也在大幅下降， 如图 ２-１-１ 所示。 • ２) 六类双绞线 • 六类双绞线也是由４ 个绕线对、 １ 条撕裂绳 (ｒｉｐ ｃｏｒｄ) 及 橡胶护套组成， 线序相同。 与超五类双绞线不同的是， 六类线多了 一个塑料十字骨架， 将 ４ 个线对分为 ４ 个部分； 另外六类双绞线 线对的缠绕更密， 线径更粗， 如图 ２-１-２、 图 ２-１-３ 所示。
上一页 下一页 返回
任务一 认识铜缆与端接器件
网络综合布线系统工程常用器材和工具
机机械械工工业业出出版版社社
综合布线系统常用器材和工具
本章学习要求 了解同轴电缆、超五类以上双绞线性能 熟悉五类及超五类屏蔽/非屏蔽双绞线的物理构
造及电气特性指标，熟悉光纤原理与分类 了解常用电缆、光缆连接硬件机械特性与电气
特性 熟悉常用布线工具并能熟练使用 理解光纤敷设技术
机机械械工工业业出出版版社社
综合布线系统常用器材和工具
教学内容 3.1 电缆 3.2 光缆 3.3 连接硬件 3.4 常用工具 3.5 吹光纤敷设技术
机机械械工工业业出出版版社社
综合布线系统常用器材和工具
1、传输介质简介 网络中信息发送方与接收方之间物理通道，是网络中各
种信号传输载体 是整个综合布线系统主体，综合布线系统大部分工作都
上辐射出的电磁波所抵消，从而减少信号辐射影响 将一对或多对双绞线安置在一个塑料护套中，便形成了双
绞线电缆 双绞线电缆的每一对导线的电气特性相同，故双绞线电缆
属于平衡电缆
机机械械工工业业出出版版社社
双绞线电缆
双绞线生产过程 铜棒拉丝→单芯覆盖绝缘层→两芯绞绕→4对绞绕→覆盖外绝缘层→印刷标
记→成卷
机机械械工工业业出出版版社社
双绞线电缆
2、非屏蔽双绞线电缆UTP 非屏蔽双绞线电缆UTP由多对双绞线和一个塑料外皮构成，最
常用的UTP是4线对8芯UTP （1）UTP双绞线的连接标准 TIA/EIA 568将UTP分为6个Category（类别） Category 1：用于语音、监控、报警 Category 2：速率4 Mbit/s，用于语音、数据 Category 3：速率10Mbit/s，用于10Base-T及4Mbit/s
机机械械工工业业出出版版社社
网络综合布线系统工程 常用器材和工具
8种综合布线施工中所使用到的工具
8种综合布线施工中所使用到的工具文章标题：深度探析8种综合布线施工中所使用到的工具导语：综合布线施工是建立稳定可靠、高效快速的网络基础设施的重要环节。
在这一过程中，使用合适的工具不仅可以提高施工效率，还能保证工程质量。
本文将从深度和广度两个方面，全面评估并探讨综合布线施工中所使用到的8种常见工具。
1. 网线剥皮器网线剥皮器作为综合布线施工的基础工具之一，其用途是剥去网线外皮，以将线芯暴露出来。
在使用过程中，注意选择适宜的剥皮范围，避免损坏线芯。
2. 钳工剪刀钳工剪刀是常用的剪线工具，适用于快速剪断细线缆。
其刀刃锋利，并具备防滑柄设计，方便使用。
3. 测距仪在综合布线施工中，测距仪用于测量线缆的长度和距离。
准确的测距结果可以有效地帮助施工人员规划线缆布置路径。
4. 圆孔钻和配套工具圆孔钻是用于打孔的重要工具。
其可根据不同需要选择不同规格的钻头，便于施工人员在墙壁、天花板等不同位置打孔布线。
5. 测试仪器综合布线施工后，测试仪器用于检测布线质量。
常见的测试仪器包括信号测试仪、时域反射仪等。
通过对信号传输和反射的检测，可以准确评估布线质量。
6. 首端工具综合布线施工中的首端工具用于连接网线与设备端口。
常见的首端工具有插头压接钳、插头、连接器等。
在选择使用时，要注意与网线规格的匹配，以保证连接质量。
7. 模块化插座模块化插座是综合布线中的重要组成部分。
它具有灵活、模块化的特点，可根据需求安装不同功能的插座，实现多种设备的连接。
8. 电缆固定器在综合布线过程中，电缆固定器用于固定和整理线缆。
它能够有效防止线缆在布线过程中松动或交织，提高布线的整齐程度。
总结与回顾：综合布线施工中所使用到的8种工具是网线剥皮器、钳工剪刀、测距仪、圆孔钻和配套工具、测试仪器、首端工具、模块化插座和电缆固定器。
这些工具在布线施工的不同环节起到不可或缺的作用。
用户可以根据具体需求选择和使用这些工具，以确保施工的高质量和高效率。
个人观点和理解：在综合布线施工中，合适的工具选择和使用对于工程的成功实施起到至关重要的作用。
网络工程施工的设备
一、网络交换机网络交换机是网络工程施工中的核心设备，主要负责数据的转发与交换。
根据端口数量和功能，交换机可分为以下几类：1. 端口交换机：具有少量端口，适用于小型网络。
2. 模块化交换机：具有多个插槽，可扩展端口数量，适用于大型网络。
3. 层次化交换机：分为核心层、汇聚层和接入层，实现网络的高效转发和可扩展性。
二、路由器路由器是网络工程施工中的关键设备，主要负责数据包的路由和转发。
其主要功能如下：1. 路由选择：根据目的地址选择最佳路径进行数据包转发。
2. 网络隔离：隔离不同网络，提高网络安全性。
3. 网络地址转换（NAT）：实现私有网络与公网之间的通信。
4. 负载均衡：均衡网络流量，提高网络性能。
三、无线接入点（AP）无线接入点是无线网络工程施工中的关键设备，负责将无线信号转换为有线信号，实现无线设备的接入。
其主要功能如下：1. 无线信号放大：提高无线信号覆盖范围。
2. 无线信号转发：转发无线信号，实现无线设备之间的通信。
3. 无线安全：提供无线网络安全防护，防止非法接入。
四、光纤收发器光纤收发器是光纤网络工程施工中的关键设备，负责将光纤信号转换为电信号，或将电信号转换为光纤信号。
其主要功能如下：1. 光纤传输：实现长距离、高速率的数据传输。
2. 信号放大：提高信号质量，降低信号衰减。
3. 信号转换：实现不同类型光纤之间的信号转换。
五、网络监控设备网络监控设备用于实时监控网络状态，及时发现并解决网络故障。
其主要功能如下：1. 网络流量监控：实时监测网络流量，分析网络使用情况。
2. 网络性能监控：实时监测网络性能，评估网络质量。
3. 故障诊断：快速定位网络故障，提高故障解决效率。
六、网络存储设备网络存储设备用于存储大量数据，满足企业级应用需求。
其主要功能如下：1. 高容量存储：提供海量数据存储空间。
2. 数据备份：实现数据备份和恢复，保障数据安全。
3. 数据共享：实现多用户同时访问数据，提高数据利用率。

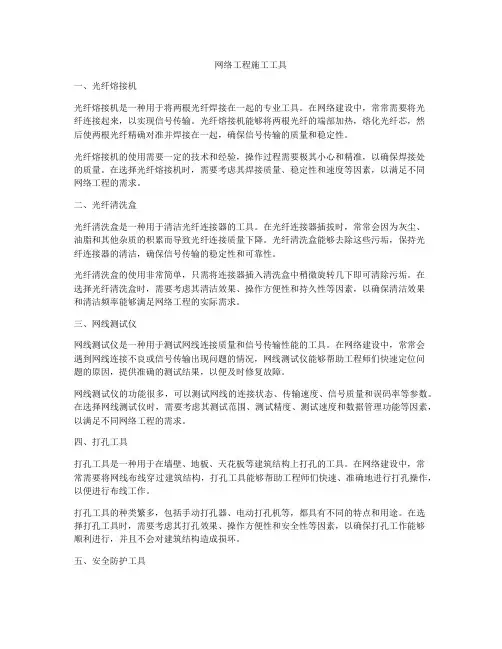

网络工程施工工具
网络工程施工工具一、光纤熔接机光纤熔接机是一种用于将两根光纤焊接在一起的专业工具。
在网络建设中，常常需要将光纤连接起来，以实现信号传输。
光纤熔接机能够将两根光纤的端部加热，熔化光纤芯，然后使两根光纤精确对准并焊接在一起，确保信号传输的质量和稳定性。
光纤熔接机的使用需要一定的技术和经验，操作过程需要极其小心和精准，以确保焊接处的质量。
在选择光纤熔接机时，需要考虑其焊接质量、稳定性和速度等因素，以满足不同网络工程的需求。
二、光纤清洗盒光纤清洗盒是一种用于清洁光纤连接器的工具。
在光纤连接器插拔时，常常会因为灰尘、油脂和其他杂质的积累而导致光纤连接质量下降。
光纤清洗盒能够去除这些污垢，保持光纤连接器的清洁，确保信号传输的稳定性和可靠性。
光纤清洗盒的使用非常简单，只需将连接器插入清洗盒中稍微旋转几下即可清除污垢。
在选择光纤清洗盒时，需要考虑其清洁效果、操作方便性和持久性等因素，以确保清洁效果和清洁频率能够满足网络工程的实际需求。
三、网线测试仪网线测试仪是一种用于测试网线连接质量和信号传输性能的工具。
在网络建设中，常常会遇到网线连接不良或信号传输出现问题的情况，网线测试仪能够帮助工程师们快速定位问题的原因，提供准确的测试结果，以便及时修复故障。
网线测试仪的功能很多，可以测试网线的连接状态、传输速度、信号质量和误码率等参数。
在选择网线测试仪时，需要考虑其测试范围、测试精度、测试速度和数据管理功能等因素，以满足不同网络工程的需求。
四、打孔工具打孔工具是一种用于在墙壁、地板、天花板等建筑结构上打孔的工具。
在网络建设中，常常需要将网线布线穿过建筑结构，打孔工具能够帮助工程师们快速、准确地进行打孔操作，以便进行布线工作。
打孔工具的种类繁多，包括手动打孔器、电动打孔机等，都具有不同的特点和用途。
在选择打孔工具时，需要考虑其打孔效果、操作方便性和安全性等因素，以确保打孔工作能够顺利进行，并且不会对建筑结构造成损坏。
五、安全防护工具安全防护工具是一种用于保护工程师们在网络建设过程中安全的工具。
综合布线工程常用器材
综合布线工程 常用器材
2.1 综合布线常用的电缆器材 2.2 综合布线常用的光缆器材 2.3 综合布线常用的其他材料 2.4 综合布线常用设备 2.5 布线测试仪器及安装工具
综合布线工程常用器材
2.1 综合布线常用的电缆器材
2.1.1 双绞线 2.1.2 RJ-45接头 2.1.3 RJ-45 模块 2.1.4 配线架 2.1.5 线缆管理器 2.1.6 面板及安装盒 2.1.7 跳线
综合布线工程常用器材
双绞线常见的有3类线，5类线和超5类线，以及最新的6类线，前者线径细而后者线径粗，型号如下： 1）一类线：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不同于数据传输。 2）二类线：传输频率为1MHZ，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4MBPS规范 令牌传递协议的旧的令牌网。 3）三类线：指目前在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz，用于语音传输及 最高传输速率为10Mbps的数据传输主要用于10BASE--T。 4）四类线：该类电缆的传输频率为20MHz，用于语音传输和最高传输速率16Mbps的数据传输主要用于基 于令牌的局域网和 10BASE-T/100BASE-T。 5）五类线：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，传输率为100MHz，用于语音传输和 最高传输速率为10Mbps的数据传输，主要用于100BASE-T和10BASE-T网络。这是最常用的以太网电缆。 6）超五类线：超5类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值(ACR)和信噪比(Structural Return Loss)、更小的时延误差，性能得到很大提高。超5类线主要用于千兆位以太网（1000Mbps）。 7）六类线：该类电缆的传输频率为1MHz～250MHz，六类布线系统在200MHz时综合衰减串扰比（PSACR）应该有较大的余量，它提供2倍于超五类的带宽。六类布线的传输性能远远高于超五类标准，最适用 于传输速率高于1Gbps的应用。六类与超五类的一个重要的不同点在于：改善了在串扰以及回波损耗方面的 性能，对于新一代全双工的高速网络应用而言，优良的回波损耗性能是极重要的。六类标准中取消了基本链 路模型，布线标准采用星形的拓扑结构，要求的布线距离为：永久链路的长度不能超过90m，信道长度不能 超过100m。
网络布线工程施工设备
网络布线工程施工设备是进行网络综合布线系统设计和施工的重要工具，其性能和质量直接影响到整个工程的稳定性和传输效率。
在现代建筑、办公室、数据中心等场所，网络布线工程施工设备的选用和应用越来越受到重视。
本文将从网络布线工程施工设备的选择、常用设备及注意事项等方面进行介绍。
一、网络布线工程施工设备的选择1. 线缆线缆是网络布线工程施工的基础材料，主要包括铜缆和光缆。
铜缆分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP），传输速率在100Mbps以下；光缆分为单模光缆和多模光缆，传输速率在100Mbps以上。
在选择线缆时，应根据实际需求、预算和环境条件进行选择。
2. 连接器连接器是线缆与设备之间的连接部件，包括水晶头、插座、接头等。
在选择连接器时，应确保其与线缆类型、规格相匹配，且具有良好的抗干扰性和抗氧化性。
3. 网络跳线网络跳线是连接网络设备之间的短距离线缆，通常采用RJ45接口。
在选择网络跳线时，应关注其传输速率、长度和质量。
4. 布线工具布线工具是进行网络布线工程施工的必备工具，包括剥线钳、网线钳、切割工具、压线工具等。
在选择布线工具时，应选择质量好、操作简便的工具。
5. 测试设备测试设备是用于检测网络布线系统性能和质量的关键设备，包括网线测试仪、光纤测试仪等。
在选择测试设备时，应关注其测试功能、精度、速度和稳定性。
二、常用网络布线工程施工设备及注意事项1. 网线剥皮器网线剥皮器用于剥去线缆外皮，便于连接器插入。
在选用网线剥皮器时，应选择与线缆规格相匹配的工具，以确保剥皮效果。
2. 网线钳网线钳用于固定连接器，将线缆与连接器紧密结合。
在选用网线钳时，应注意其夹紧力度和耐用性。
3. 光纤切割器光纤切割器用于切割光纤，确保切割面光滑、无损伤。
在选用光纤切割器时，应关注其切割速度、精度和稳定性。
4. 光纤熔接机光纤熔接机用于将两根光纤的末端熔接在一起，形成一个连续的光纤链路。
在选用光纤熔接机时，应关注其熔接质量、速度和设备稳定性。
网络工程施工前材料
网络工程施工前材料一、网络工程施工前材料一览表序号名称规格型号品牌数量备注1 光纤线缆单模/多模中兴5000米用于光纤通信2 网线五类六类七类熊猫牌 10000米用于有线网络接入3 交换机 24/48/96口思科5台用于局域网连接4 路由器 AC1200/AC2600 华为3台用于连接外部网络5 无线AP AC1200/AC2600 TP-LINK 20台用于无线网络覆盖6 光纤收发器10G/40G 华三10对用于光纤传输7 服务器双路/四路戴尔2台用于存储和计算8 网络机柜42U/45U APC 5个用于设备固定安装9 电缆槽 200mm/300mm 赛科龙 100米用于电缆布线10 配线架 24口/48口优科20个用于网线连接11 标签不干胶恒大印刷1000张用于标识设备12 网线配件插头/套管北美金 500个用于网线接头制作13 绞线钳 6寸/8寸快牛5把用于网络线接头制作14 电动工具电钻/电刨/电锤/电剪博世1台用于机房改造15 测试仪表网络测试仪/光纤测试仪飞利浦 2台用于网络和光纤测试16 防火墙 500M/1G 迪普2台用于网络安全防护17 UPS电源3KVA/6KVA 安普5台用于设备电源供应18 交换机模块光模块/电模块思科10对用于交换机端口扩展19 光纤跳线LC/SC/FC 摩尔100根用于光纤设备连接二、网络工程施工前材料详细介绍1、光纤线缆光缆也叫做光纤通讯海底线缆、光导缆，光纤线缆，是一种可以用来传输数据的线缆。
一般由一根或多根纤维组成，可以传输光信号。
光纤的直径略大于一根人的头发，由光导芯、包覆层和外护套组成。
在网络工程中，光缆主要用于远距离的信息传输，速度快，传输容量大。
单模光纤通常用于长距离传输，信号衰减小；多模光纤一般用于短距离传输。
2、网线网线又称电脑线、交叉式电缆、电脑通信线或者312线，是由8根导线组成的一根电缆，用于计算机和网络设备之间的连接。
根据传输性能和结构不同，网线分为五类、六类、七类等多种规格。
第02节、综合布线系统工程常用器材和工具
规格型号 （宽*深*高） 530*400*300 530*400*400 530*400*450 530*400*600 600*800*1600
600*800*1800
600*800*2000
产品名称
普通网络 机柜系列
用户单 元
18U 22U 27U 31U 36U 40U 45U
大对数线品种
• 大对数线品种分为屏蔽大对数线和非屏蔽 大对数线
同轴电缆
• 同轴电缆是由一根空心的外圆柱导体及其 所包围的单根内导线所组成，柱体同导线 用绝缘材料隔开，其频率特性比双绞线好， 能进行较高速率的传输。由于它的屏蔽性 能好，抗干扰能力强，通常多用于基带传 输。
• 同轴电缆根据其直径大小可以分为：粗同 轴电缆与细同轴电缆。为了保持同轴电缆 的正确电气特性，电缆屏蔽层必须接地。 同时两头要有终端来削弱信号反射作用。
计算机网络工程使用的双绞线种类
双绞线
屏蔽双绞线 非屏蔽双绞线
3类（带宽16Mbps） 5类（带宽100Mbps） 超5类（带宽100Mbps） 6类（带宽250Mbps）
3类（带宽16Mbps） 4类（带宽20Mbps） 5类（带宽100Mbps） 超5类（带宽100Mbps） 6类（带宽250Mbps） 7类（带宽620Mbps）
• 4）六类线：该类电缆的传输频率为1MHz～ 250MHz，六类布线系统在200MHz时综合衰减串 扰比（PS-ACR）应该有较大的余量，它提供2倍 于超五类的带宽。六类布线的传输性能远远高于 超五类标准，最适用于传输速率高于1Gbps的应 用。六类与超五类的一个重要的不同点在于：改 善了在串扰以及回波损耗方面的性能，对于新一 代全双工的高速网络应用而言，优良的回波损耗 性能是极重要的。六类标准中取消了基本链路模 型，布线标准采用星形的拓扑结构，要求的布线 距离为：永久链路的长度不能超过90m，信道长 度不能超过100m。
综合布线工程常用器材
综合布线工程常用器材
1.电缆器材
RJ-45接头分为非屏蔽和屏蔽两种。屏蔽水晶头外围用屏蔽包层覆盖，其 实物外形与非屏蔽没有区别。插拔寿命不低于1000次。 采用RJ-45接头的好处：与其他设备（连接件）等牢靠连接，相对其他接 法由于其牢固连接，大大减少网络噪音的干扰。采用水晶头的弊端：是整 个链路中最容易引起串绕的地方，因为其破坏了对绞线的对绞结构。
综合布线工程常用器材
110交连硬件分为两大类：
110A：夹（跳）接线方式 适用于线路不进行改动、移位或重组的情况。110A可以适用 于所有场合，特别适合于信息插座较多的建筑物。 110P：插接线方式 适用于线路重组的场合。占用空间比110A大，不能垂直叠放在一 起，超过2000条以上的线路不使用110P。
综合布线工程常用器材
实物图
6类线缆
7类线缆
综合布线工程常用器材
1.电缆器材
双绞线电缆标识，例如： AVAYA-C SYSTEMAX 1061C+ 4/24AWG CM VERIFIED UL CAT5E 3333FEET 003456 METERS ① AVAYA-C SYSTEMIMAX 指的是该对绞线的生产商。 ② 1061C+ 指的是该对绞线的产品号码。 ③ 4/24AWG 说明这条对绞线由4对线芯24 AWG线规的线对所构成。通常AWG数 值越小，电线直径越大。 ④ CM 指通信通用电缆。 ⑤ VERIFIED UL 说明对绞线满足保险业者实验室（Underwriters Laboratories Inc. UL）的标准要求。 ⑥ CAT5E 指该对绞线通过UL测试，达到超5类标准。 ⑦ 3333FEET 003456 METERS 表示生产这条对绞时的长度点。
物联网工程布线项目三物联网工程布线常用器材和工具
表3-2 系 列 比 特 率
数字系列等级 标称比特率/(kb/s)
基群 2048
二次群 8448
三次群 34 368
四次群 139 264
项目三 物联网工程布线常用器材和工具
(2) 数字接口的比特率偏差、脉冲波形特性、码型、输 入口与输出口规范等，应符合国家标准GB 7611—87《脉冲 编码调制通信系统网络数字接口参数》的规定。
项目三 物联网工程布线常用器材和工具 图3-4 对称电缆与光缆的水平布线模型
项目三 物联网工程布线常用器材和工具
链路与信道有所不同，它在综合布线系统中是指两个接 口间具有规定性能的传输通道，其范围比信道小。链路既不 包括两端的终端设备，也不包括设备电缆(光缆)和工作区电 缆(光缆)。在图3-4中可以看出链路和信道的不同范围。
项目三 物联网工程布线常用器材和工具
内容二 光缆 当综合布线系统需要在一个建筑群之间敷设较长距离的
线路，或者在建筑物内信息系统要求组成高速率网络，或者 与外界其他网络特别与电力电缆网络一起敷设有抗电磁干扰 要求时，宜采用光缆作为传输媒体。光缆传输系统应能满足 建筑与建筑群环境对电话、数据、计算机、电视等综合传输 的要求，当用于计算机局域网络时，宜采用多模光缆；作为 远距离电信网的一部分时，应采用单模光缆。光缆由一捆光 导纤维组成，外表覆盖一层较厚的防水、绝缘表皮，从而增 强光纤的防护能力，使光缆可以应用在各种复杂的综合布线 环境中。单模光纤与多模光纤见图3-3。
项目三 物联网工程布线常用器材和工具
根据我国通信行业标准规定，在综合布线系统中，以工 作波长作为考虑，采用的光纤是0.85 μm(0.8～0.9 μm)和1.30 μm(1.25～1.35 μm)两种。以多模光纤(MMF)纤芯直径作为 考虑，推荐采用50 μm/125 μm(光纤为GB/T 12357规定的A1a 类)或62.5 μm/125 μm(光纤为GB/T 12357规定的A1b类)两种 类型的光纤。在要求较高的场合，也可采用8.3 μm/125 μm 突变型单模光纤(SMF)(光纤为GB/T 9771规定的BI.I类)，其 中以62.5 μm/125 μm渐变型增强多模光纤使用较多，这是因 为它具有光耦合效率较高、纤芯直径较大，在施工安装时光 纤对准要求不高，配备设备较少等优点，而且光缆在微小弯 曲或较大弯曲时，其传输特性不会有太大的改变。
网络布线参考工具清单
光纤笔式切割刀
1把
切割光纤用
31
BNC压线钳
2把
压接有线电视接头用
32
铜轴电缆剥线钳
1把
剥线用
2把
切割用
11
线管剪
1把
PVC管裁断用
12
老虎钳，8寸
1把
夹持物件
13
尖嘴钳，6寸
1把
夹持物件、开剥辅助工具用
14
镊子
1把
夹持物件
15
不锈钢角尺，300mm
1把
90度角测量用
16
条形水平尺，400mm
1把
测量水平和垂直用
17
弯管器Φ20
1把
Φ20PVC冷弯管成型用
18
计算器
1个
计算用
19
麻花钻头，Φ10、Φ8、Φ6
各2个
开孔用
20
电动起子
1把
螺丝固定用
21
十字批头2个Βιβλιοθήκη 电动起子配套用22
多功能剪刀
1把
切断PVC线槽、剪断纤维等用
23
斜口钳，6寸
1把
开剥辅助工具
24
光纤剥线钳
1把
剥光纤用
25
清洁球
1个
吹浮灰
26
酒精泵
1个
存储与泵出酒精
27
记号笔
1支
编号标记
28
皮线光缆开剥器
1把
剥光纤用
29
光纤切割导轨条
1把
切割光纤用
网络布线参考工具清单表
序号
工具名称和规格
数量
用途
1
网络压线钳
2把
压接水晶头用
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
任务8、网络布线工程常用器材 (2课时)
P34-39欢迎交流/
【教学知识点】
1.金属线槽和塑料线槽
2.金属管和塑料管
3.桥架
4.信息模块
5.面板、底盒
6.配线架
7.机柜
【重点】信息模块
1.金属线槽和塑料线槽
线槽由槽底和槽盖组成，金属线槽一般长度为2米，槽与槽连接时使用相应尺寸的铁板和螺丝固定。
塑料线槽一般长度为3米。
2.金属管和塑料管
金属管是用于分支结构或暗埋的线路，它的规格也有多种，以外径mm为单位。
3.桥架
桥架分为普通型桥架、重型桥架、槽式桥架。
在普通桥架中还可分为普通型桥架，直边普通型桥架。
4.信息模块
信息模块满足T-568A超五类传输标准，符合T568A和T568B线序，适用于设备间与工作区的通讯插座连接。
芯针触点材料50μm的镀金层，耐用性为1500次插拔。
5.面板、底盒
常用面板分为单口面板和双口面板，面板外型尺寸符合国标86型、120型。
86型面板的宽度和长度分别是86毫米，通常采用高强度塑料材料制成，适合安装在墙面，具有防尘
功能。
6.配线架
配线架是实现垂直干线和水平布线两个子系统交叉连接的枢纽，一般放置在管理区和设备间的机柜中。
7.机柜
机柜是存放设备和线缆交接的地方。
机柜以U为单元区分（1U=44.45mm）标准的机柜为：宽度19in，宽度为600mm，一般情况下:服务器机柜的深≥800 mm，而网络机柜的深≤800 mm。
【配套习题】
1.在综合布线系统中，主要使用线槽有哪几种情况？
金属线槽和塑料线槽
2.在综合布线系统中，与PVC线槽配套使用的附件有哪些？与PVC槽配套的附件有：阳角、阴角、直转角、平三通、左三通、右三通、连接头、终端头、接线盒(暗盒、明盒)等。
