基础设计YJK2015
YJK参数设置详细解析-yjk 刚性楼板
结构总体信息1、结构体系：按实际情况填写。
2、结构材料信息：按实际情况填写。
3、结构所在地区：一般选择“全国”。
分为全国、上海、广东，分别采用中国国家规范、上海地区规程和广东地区规程。
B类建筑和A类建筑选项只在坚定加固版本中才可选择。
4、地下室层数：定义与上部结构整体分析的地下室层数，根据实际情况输入，无则填0。
5、嵌固端所在层号：（P219~224）抗规6.1.14条：地下室结构的楼层侧向刚度不宜小于相邻上部楼层侧向刚度的2倍。
如果地下室首层的侧向刚度大于其上一层侧向刚度的2倍，可将地下一层顶板作为嵌固部位；如果不大于2倍，可将嵌固端逐层下移到符合要求的部位，直到嵌固端所在层侧向刚度大于上部结构一层的2倍。
由于剪切刚度比的计算只与建筑结构本身的特性有关，与外界条件（如回填土的影响、是否为地下室等）无关，所以在计算侧向刚度比是宜选用剪切刚度比。
在YJK中的结果文件wmass.out中，剪切刚度是RJX1、RJY1，可从地下一层逐层计算与地上一层的剪切刚度比，出现大于2或四舍五入大于2的，该层顶板即可作为嵌固端。
如果地下室各层都不满足嵌固条件，应将嵌固部位设定在基础顶板处，嵌固端所在层号填0。
6、与基础相连构件最大底标高：7、裙房层数：程序不能自动识别裙房层数，需要人工指定。
应从结构最底层起算（包括地下室），例如：地下室3层，地上裙房4层时，裙房层数应填入7。
8、转换层所在层号：应按楼层组装中的自然层号填写，例如：地下室3层，转换层位于地上2层时，转换层所在层号应填入5。
程序不能自动识别转换层，需要人工指定。
对于高位转换的判断，转换层位置以嵌固端起算，即以（转换层所在层号-嵌固端所在层号+1）进行判断，是否为3层或3层以上转换。
9、加强层所在层号：人工指定。
根据《高规》10.3、《抗规》6.1.10条并结合工程实际情况填写。
10、底框层数：用于框支剪力墙结构。
高规10.211、施工模拟加载层步长：一般默认1.12、恒活荷载计算信息：（P66）1）一般不允许不计算恒活荷载，也较少选一次性加载模型；2）模拟施工加载一模式：采用的是整体刚度分层加载模型，该模型应用与各种类型的下传荷载的结构，但不使用与有吊柱的情况；3）按模拟施工二：计算时程序将竖向构件的轴向刚度放大十倍，削弱了竖向荷载按刚度的重分配，柱墙上分得的轴力比较均匀，传给基础的荷载更为合理。
建筑设计规范大全2015
建筑设计规范大全2015
建筑设计规范大全是一部极其重要的资料，对于建筑设计师、工程师以及相关从业人员都具有不可替代的作用。
它是一个系统的规范体系，涵盖了建筑设计的各个方面，包括建筑结构、建筑材料、建筑物安全、环保等等。
2015年版的建筑设计规范大全相比于之前的版本，内容更加详尽、全面，规定更为严格。
它由国家建筑标准化技术委员会主管制定，是国家强制性建筑标准之一，对于保证建筑物的质量、安全、节能、环保等方面起到了决定性的作用。
建筑结构是一个建筑物最为重要的组成部分，建筑设计规范大全2015也非常注重对其的规范和标准化。
例如，钢筋混凝土结构规范、砖石砌体结构规范、木结构设计规范等都是其中的重要组成部分，规定了钢筋等的使用、结构设计要求、抗震、耐火性等多方面的标准。
除了建筑结构，建筑外墙也是建筑设计中不可忽视的一部分。
建筑外墙不仅要展现美观的外观，还要具备防潮、防水、防火等功能。
2015年版的建筑外墙设计规范要求严格，例如建筑物外墙排水系统、防潮处理、造型设计等都有非常明确的规定。
在建筑物的安全性方面，虽然数字的重要性并不如结构和外墙那么显著，但也是不可或缺的，因为它涉及到人们的生命财产安全。
建筑设计规范大全2015规定了许多安全性方面的标准，如建筑物逃生通道、消防设施、电气设备、压力容器等。
总之，建筑设计规范大全2015是一部非常重要的建筑标准。
它规范了建筑行业的各方面内容，确保了建筑质量安全、节能环保等方面的要求。
建筑设计师、工程师、设计院、有关生产厂家和用户，都应该认真学习、遵守建筑设计规范大全2015的规定，以确保建筑行业的长远发展。
yjk独立基础设计流程

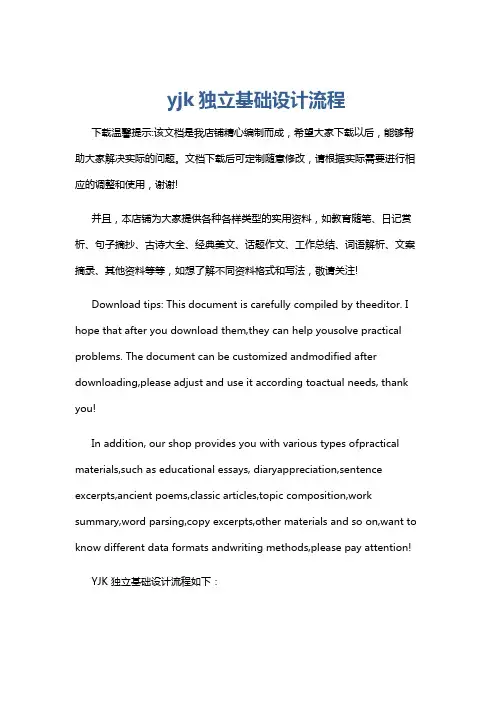

yjk独立基础设计流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!YJK 独立基础设计流程如下：1. 模型建立：使用 YJK 软件建立结构模型，包括柱子、梁、墙等构件，并输入相应的荷载。
yjk基础建模独立基础相交
YJK独立基础相交
剖析YJK基础设计软件*基础设计菜单的第一部分:基础建模Ribbon风格,平面和三维结合的布置方式地质资料独立基础条基其它布置编辑修改地基梁筏板承台桩其它桩*基础设计的第二部分菜单:基础计算及结果输出-三步操作计算简图荷载图等统一的计算菜单反力、内力、沉降、配筋等计算结果基础建模—荷载荷载类型荷载方向与上部荷载校核基础底部荷载基础建模—荷载荷载类型活荷载折减系数土压力-水压力-自定义荷载基础建模—荷载荷载方向基础荷载显示的坐标系都是局部坐标系的结果,弯矩、剪力与上部是完全一致的,轴力考虑到基础的设计习惯,与上部的轴力是反向的考虑输入习惯程序中水浮力、底板人防向上为正值。
基础建模—荷载荷载校核基础建模—基本参数基础标高柱底标高覆土、埋置深度、基础底标高多层基础基础建模—基本参数基础标高基础标高影响水浮力、沉降、独立基础和承台水平剪力产生的弯矩计算。
基础建模—基本参数柱底标高。
YJK基础设计常见问题5-为什么下部纵筋要按腹板、翼缘分别表达
不区分 区分
按矩形截面计算受弯承载力：
《混凝土结构设计规范》(GB50010-2010)第6.2.10条
计算结果：As=26.9cm2
按翼缘、腹板分别计算构造配筋面积： 《混凝土结构设计规范》(GB50010-2010)第8.5.1条
YJK计算结果：
腹板，As,min=600×1000×0.2%=12cm2 翼缘，As,min=(300+600) ×1450×0.2%=26.1cm2 二者相加，As,min=38.1cm2
计算结果
实配结果
(1964)
(201)
(2945)
(452) (1005)
38.1cm2如何分配不明确！ 翼缘最小配筋率取0.2%太大！
按腹板、翼缘分别定义最小配筋率
腹板底筋最小配筋率
As,FB MIN As,cal , min bh
式中，As,FB — 腹板底筋面积 As,cal — 腹板底筋计算面积 (按矩形截面受弯承载力计算) ρmin — 腹板纵筋最小配筋率 b, h — 腹板宽、高
YJK基础设计的10个常见问题5
为什么下部纵筋要按腹板、翼缘分别表达
北京盈建科软件有限责任公司 (Beijing YJK Building Software
5、为什么下部纵筋要按腹板、翼缘分别表达？
G — 箍筋面积Asv(cm*cm) FB — 腹板底筋面积 (cm*cm) YY — 翼缘底筋面积 (cm*cm) [*] — 翼缘底垂直梁方向每延米配筋面积 (cm*cm/m)
翼缘底筋最小配筋率 As,YY YY ,min bh
式中，ρYY，min — 翼缘纵筋最小配筋率
解决办法
1、计算参数<区分腹板、翼缘>保持勾选状态 2、根据设计要求修改<翼缘纵筋最小配筋率>

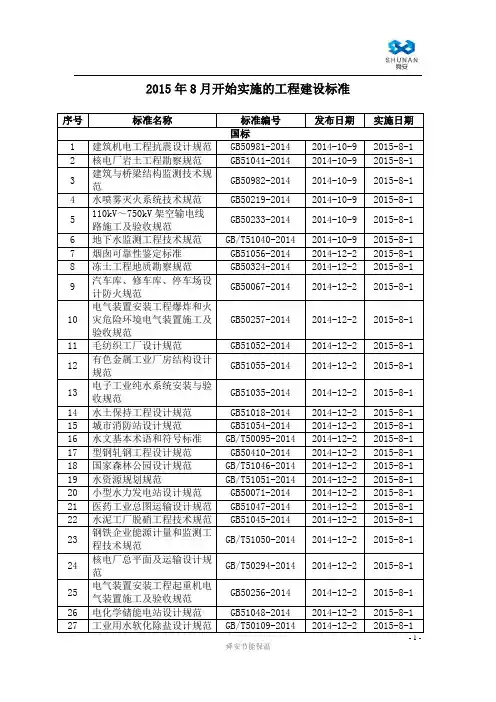

2015年8月开始实施的工程建设标准
