CAD导入ANSYS
将CAD几何模型导入ANSYS的方法
将CAD几何模型导入ANSYS本节主要讲述如何把各种CAD软件建立的几何模型导入ANSYS。
ANSYS的建模功能有时无法满足现实需要，尤其是建立复杂的几何模型时，不如其它CAD软件方便和准确。
我们可以在CAD软件中建立几何模型，然后把几何模型导入ANSYS进行分析。
ANSYS提供各种CAD软件的直接接口和中性几何文件接口，用于导入各种CAD软件建立的几何模型。
如图所示，执行Utility menu>File>Import，出现ANSYS导入CAD几何模型的子菜单，其中的各项意义为：● IGES：初始文件交换标准，用于导入IGES格式的几何模型。
● CATIA：用于导入CA TIA V4以及更低版本建立的几何模型。
● CATIA V5：用于导入CATIA V5版本建立的几何模型。
● PRO/E：用于导入PRO/E软件建立的几何模型。
● UG：用于导入UG软件建立的几何模型。
● SAT：用于导入SAT格式的几何模型。
● PARA：用于导入PARA格式的几何模型。
● CIF：用于导入CIF格式的几何模型。
当导入CAD软件建立的几何模型含有复杂曲面时，还需要对几何模型进行修复，以保证能够成功地进行网格划分。
包括是否忽略细小的几何特性，消除模型的不连续特性，自动进行图元合并和创建几何体等。
ANSYS的导入菜单导入模型后，还可以对模型进行简化工作。
例如去除某些孔和凸台、消除小单元、合并临近的图元、通过分割和折叠移去小碎片等。
注意：ANSYS接口产品的版本号要匹配，只有匹配的接口产品才能正确导入各种CAD 文件。
匹配遵循向下兼容原则，即ANSYS的版本要高于CAD软件的版本。
另外，ANSYS 提供的各种CAD软件接口程序必须获得正式授权才能使用。
除上述导入各种CAD几何模型的接口之外，ANSYS程序还可以输出IGES的几何模型文件。
输出IGES几何模型文件选择的菜单路径是：Utility menu>File>Export。
CAD导入ANSYS的方法
CAD导入ANSYS的方法ANSYS是一款强大的工程仿真软件，支持多种文件格式，包括CAD格式。
DXF（Drawing Exchange Format）是一种CAD文件格式，可以被许多CAD程序使用。
在ANSYS中将DXF文件导入可以通过以下步骤实现。
1.准备要导入的DXF文件。
确保DXF文件已经完成设计和准备好导入到ANSYS中。
如果需要作出任何修改，请在导入之前完成。
2.打开ANSYS软件。
启动ANSYS工程仿真软件，确保已经加载了所有必要的模块和组件。
3.创建新工程。
在ANSYS的主界面上，选择“创建新工程”或类似的选项，创建一个新的工程。
4.导入DXF文件。
在ANSYS工程界面上，选择“文件”->“导入”->“三维CAD模型”（文件路径和选项可能会有所不同，具体根据软件版本而定）。
在导入对话框中，找到DXF文件所在的位置，并选择它。
然后，点击“打开”按钮。
5.设置导入选项。
在导入对话框中，你可以设置导入选项，如坐标系、单位、长度、尺寸等。
根据DXF文件的属性和设计需求，选择适当的选项。
6.等待导入完成。
ANSYS将开始导入DXF文件，并在导入过程中显示进度条。
等待导入过程完成，不要中途中断操作。
7.检查模型。
在导入完成后，ANSYS将显示导入的DXF文件。
你可以使用ANSYS的多种功能和工具，如缩放、旋转、平移、选择等，来查看和检查导入的模型。
如果需要，可以进行进一步的调整和修改。
8. 保存模型。
在导入的模型得到满意的结果后，选择“文件”->“保存”（或类似选项），将模型保存到ANSYS项目文件中（.wbpj格式），以便以后的使用和分析。
总结：DXF格式是通用的CAD文件格式，可以被许多CAD程序使用。
在ANSYS中将DXF文件导入，需要先创建新工程，然后选择导入选项并指定DXF文件，等待导入完成后，使用ANSYS的功能和工具进行进一步的检查和修改，最后保存模型。
导入DXF文件到ANSYS中可以用于许多工程仿真应用，如结构分析、流体动力学、电磁场等。
CAD06中导出等高线到ANSYS
YEPP’ 16:19:58师兄，在吗回复YEPP’ 16:20:10我是罗老师上海的学生李野回复~迷失D风$ 16:20:09回复~迷失D风$ 16:20:15你好回复YEPP’ 16:20:16想问你个问题回复~迷失D风$ 16:20:22好的，您说回复YEPP’ 16:21:16就是CAD导出的等高线图，往ANSYS里面导入之前，需要用surfer怎么处理呢回复~迷失D风$ 16:22:07你是说插值是吗？回复YEPP’ 16:22:15嗯，是的回复~迷失D风$ 16:22:50你用小软件在cad里导出points了没？回复YEPP’ 16:22:58嗯，导出了回复~迷失D风$ 16:23:53在surfer8里点网格-数据回复YEPP’ 16:23:58嗯回复YEPP’ 16:24:35确定范围和插值间距，然后呢回复~迷失D风$ 16:24:42选择你导出的points.txt回复YEPP’ 16:24:53双击？回复~迷失D风$ 16:25:23回复~迷失D风$ 16:26:04确定最大最小值，间距，行数回复YEPP’ 16:26:07嗯，是的回复~迷失D风$ 16:26:54点击确认，得到回复YEPP’ 16:27:09嗯回复~迷失D风$ 16:28:15在surfer8中点击文件-打开-points.grd 回复YEPP’ 16:28:24嗯回复~迷失D风$ 16:28:23回复~迷失D风$ 16:29:08点击文件-另存为-回复~迷失D风$ 16:29:32以dat为扩展名回复YEPP’ 16:29:38嗯回复~迷失D风$ 16:30:24用小软件转换刚保存的dat文件回复~迷失D风$ 16:30:53回复YEPP’ 16:31:10嗯回复~迷失D风$ 16:31:23输入所需要的值，点击转换回复YEPP’ 16:31:45嗯，呵呵回复~迷失D风$ 16:31:46得到的spline回复~迷失D风$ 16:32:01就是ansys用的数据回复YEPP’ 16:32:07哈哈，我就是忘了这个小软件了，非常非常感谢回复YEPP’ 16:32:16回复~迷失D风$ 16:32:18。
如何把CAD文件导入ANSYS
如何把CAD文件导入ANSYSANSYS是一款常用的工程模拟软件，可以用于各种工艺和工程中的结构、流体、电磁场、声学等问题的数值模拟分析。
为了开始在ANSYS中进行分析，我们首先需要将CAD文件导入到ANSYS中。
下面是一种常见的导入CAD文件到ANSYS的方法：1.准备CAD文件：首先，确保你有一个可以用于导入的CAD文件。
ANSYS可以导入多种类型的CAD文件，如IGES、STEP、Parasolid、ACIS、CATIA v4/v5、Pro/ENGINEER、SolidWorks、Unigraphics等。
因此，请确保你要导入的CAD文件是这些格式之一2.打开ANSYS软件：安装和启动ANSYS软件。
根据你的需求，选择适当的ANSYS版本和模块。
3.创建一个新的工程：在ANSYS的启动界面上选择"New Project"或"File->New Project"选项来创建一个新的工程。
4.导入CAD文件：在ANSYS的工程窗口内选择"Geometry"导航选项卡，然后选择导入CAD文件的选项。
根据你所使用的ANSYS版本的不同，这个选项可能会在不同的位置。
5.选择CAD文件格式：在打开的对话框中选择你要导入的CAD文件格式。
ANSYS能够导入多种CAD文件格式，选择与你的CAD文件相匹配的格式。
6.选择CAD文件：在选择CAD文件的对话框中，浏览你存储CAD文件的文件夹，然后选择你要导入的CAD文件。
点击"打开"按钮，将CAD文件导入到ANSYS中。
7.进行几何准备：一旦CAD文件导入成功，ANSYS会自动打开一个几何模型窗口，显示导入的CAD几何模型。
在这个窗口中，你可以进行几何准备操作，如修剪几何、合并几何、创建边界条件等。
8.保存几何模型：当你完成几何准备操作后，在ANSYS几何模型窗口中选择"File->Save"选项，将几何模型保存为你喜欢的文件格式。

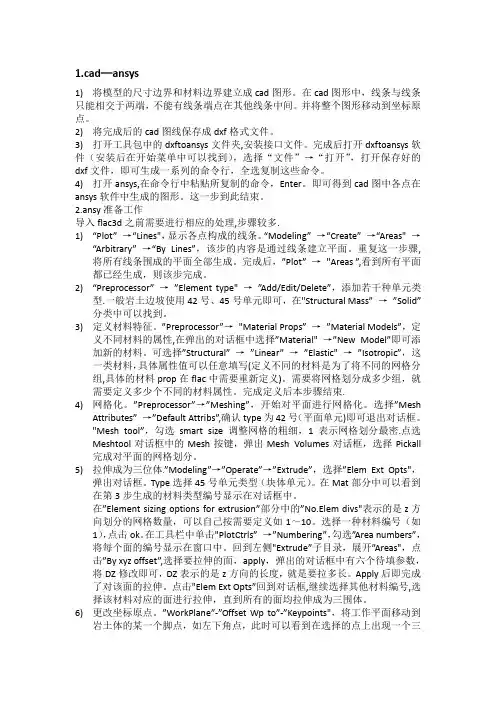

cad-ansys-flac3d步骤
