过梁 圈梁的尺寸确定
圈梁、过梁施工工艺
系梁、过梁施工工艺
1、高度超过4m的２0０(2５0)砌体墙在墙半高处设置与柱连接且全长贯通的钢筋混凝土水平系梁一道，洞口处应设置过梁。
2、钢筋绑扎:系梁配纵筋面底各２Ａ１0,箍筋Ａ6@２0０,遇门洞、窗洞时,截面、配筋按过梁与系梁较大者采用（系梁配筋详综合楼结构图)。
3、模板搭设:钢筋绑扎完成并验收合格后进行模板支设工作,模板采用木模板,要求表面光滑,洁净,中间设置一道对拉螺栓,水平间距50０mｍ，上部用镰刀夹固定。
4、混凝土浇筑:系梁、过梁采用C２5混凝土浇筑，塌落度控制在1４～18ｃm,浇筑过程中用振捣棒振捣密实，振捣应做到快插慢拔,插点均匀,移动间距不大于5０ｃm。
5、养护:浇注完成后12h内开始进行洒水保湿养护,养护时间７d。
圈梁设置规范
圈梁设置规范之老阳三干创作圈梁作用①增强房屋的整体性和空间刚度②防止地基不均匀沉降而使墙体开裂③减少振举措用对房屋发生的晦气影响④与构造柱配合有助于提高砌体结构的抗震性能一、圈梁的设置1．对空旷的单层房屋, 如车间、仓库、食堂等, 应按下列规定设置圈梁：（1）砖砌体房屋, 当檐口标高为5～8m时, 应设置圈梁一道；当檐口标高年夜于8m时, 宜适当增设.（2）砌块及料石砌体房屋, 当檐口标高为4～5m时；应设置圈梁一道；当檐口标高年夜于5m时, 宜适当增设.（3）对有电动桥式吊车或较年夜振动设备的单层工业房屋, 除在檐口或窗顶标高处设置现浇钢筋混凝土圈梁外, 尚宜在吊车梁标高处或其他适当位置增设.2．对多层砌体民用房屋, 如住宅、宿舍、办公楼等建筑, 当房屋层数为3～4层时, 应在檐口标高处设置圈梁一道；当层数超越4层时, 应从底层开始在包括顶层在内的所有纵横墙上隔层设置圈梁.3．对多层砌体工业房屋, 宜每层设置现浇混凝土圈梁, 对有较年夜振动设备的多层房屋, 应每层设置现浇圈梁.4．对设置墙梁的多层砌体结构房屋, 为保证使用平安, 应在托梁和墙梁顶面、每层楼面标高和檐口标高处设置现浇钢筋混凝土圈梁.二、圈梁的构造要求①圈梁宜连续地设在同水平面上, 沿纵横墙方向应形成封闭状.当圈梁被门窗洞口截断时, 应在洞口上部增设相同截面的附加圈梁.附加圈梁与圈梁的搭接长度不应小于其中垂直间距的二倍, 且不得小于1m.②圈梁在纵横墙交接处应有可靠的连接, 在房屋转角及丁字交叉处的经常使用连接构造见图7－26.刚弹性和弹性方案房屋, 圈梁应保证与屋架、年夜梁等构件的可靠连接.③钢筋混凝土圈梁的宽度宜与墙厚相同.当墙厚h≥240mm时, 其宽度不宜小于2h／3 .圈梁高度不应小于120mm.纵向钢筋不宜少于4φ10, 绑扎接头的搭接长度按受拉钢筋考虑.箍筋间距不宜年夜于300mm.现浇混凝土强度品级不应低于C20.④圈梁兼作过梁时, 过梁部份的钢筋应按计算用量另行增配.⑤采纳现浇楼（屋）盖的多层砌体结构房屋, 当层数超越5层, 在按相关标准隔层设置现浇钢筋混凝土圈梁时应将梁板和圈梁一起现浇.未设置圈梁的楼面板嵌入墙内的长度不应小于120mm , 其厚度宜根据所采纳的块体模数而确定, 并沿墙长配置很多于2φ10的纵向钢筋.。

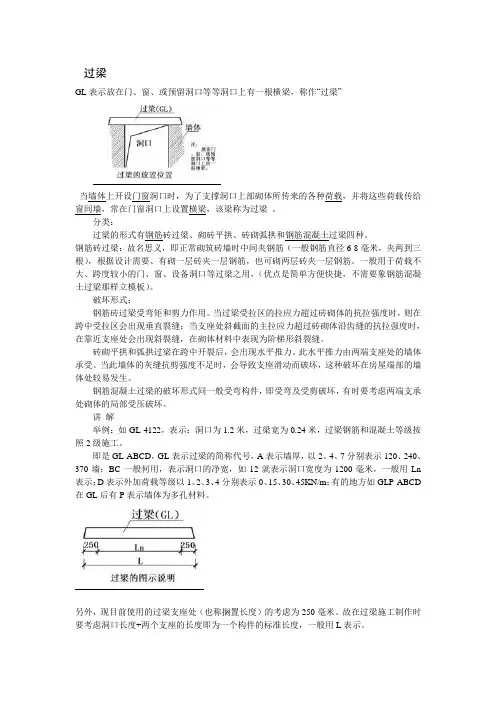

过梁、圈梁
过梁GL表示放在门、窗、或预留洞口等等洞口上有一根横梁，称作“过梁”当墙体上开设门窗洞口时，为了支撑洞口上部砌体所传来的各种荷载，并将这些荷载传给窗间墙，常在门窗洞口上设置横梁，该梁称为过梁。
分类：过梁的形式有钢筋砖过梁、砌砖平拱、砖砌弧拱和钢筋混凝土过梁四种。
钢筋砖过梁：故名思义，即正常砌筑砖墙时中间夹钢筋（一般钢筋直径6-8毫米，夹两到三根），根据设计需要、有砌一层砖夹一层钢筋，也可砌两层砖夹一层钢筋。
一般用于荷载不大、跨度较小的门、窗、设备洞口等过梁之用，（优点是简单方便快捷，不需要象钢筋混凝土过梁那样立模板）。
破坏形式：钢筋砖过梁受弯矩和剪力作用。
当过梁受拉区的拉应力超过砖砌体的抗拉强度时，则在跨中受拉区会出现垂直裂缝；当支座处斜截面的主拉应力超过砖砌体沿齿缝的抗拉强度时，在靠近支座处会出现斜裂缝，在砌体材料中表现为阶梯形斜裂缝。
砖砌平拱和弧拱过梁在跨中开裂后，会出现水平推力。
此水平推力由两端支座处的墙体承受。
当此墙体的灰缝抗剪强度不足时，会导致支座滑动而破坏，这种破坏在房屋端部的墙体处较易发生。
钢筋混凝土过梁的破坏形式同一般受弯构件，即受弯及受剪破坏，有时要考虑两端支承处砌体的局部受压破坏。
讲解举例：如GL-4122，表示：洞口为1.2米，过梁宽为0.24米，过梁钢筋和混凝土等级按照2级施工。
即是GL-ABCD，GL表示过梁的简称代号，A表示墙厚，以2、4、7分别表示120、240、370墙；BC一般何用，表示洞口的净宽，如12就表示洞口宽度为1200毫米，一般用Ln 表示；D表示外加荷载等级以1、2、3、4分别表示0、15、30、45KN/m；有的地方如GLP-ABCD 在GL后有P表示墙体为多孔材料。
另外，现目前使用的过梁支座处（也称搁置长度）的考虑为250毫米。
故在过梁施工制作时要考虑洞口长度+两个支座的长度即为一个构件的标准长度，一般用L表示。
以上面的GL-4122为例，构件的长度为1200+500=1700，其1700就是这个构件的实际的标准长度，无论是现浇过梁还是预制过梁，都必须是这个长度。
梁
④梁上部通长筋或架立筋配置：
例：2Φ22+（4φ12）用于六肢箍，其中2Φ22为通长 筋，4φ12为架立筋。 3Φ22；3Φ20 表示梁的上部配置3Φ22的通长 筋，梁的下部配置3Φ20的通长筋。
⑤梁侧面纵向构造筋或受扭钢筋：
例： G 4φ12表示梁的两个侧面共配置4φ12的纵向构 造钢筋，每侧各配置2φ12。 （一般为Ⅰ级钢筋）
（与柱顶纵筋构造配合取用）
⑵支座负筋 ①边支座负筋 边支座在支座里的锚固长度同上部贯通筋，第一 排负筋的截断点为1/3净跨处，第二排负筋的截 断点为1/4净跨处
②支座负筋
中支座在支座边1/3或1/4净跨长度处截断，
净跨长度取相邻两跨的大值。
支座钢筋：在悬挑段的截断点为
3/4悬挑段净长。
Φ22：113.32m×2.98kg/m=338kg=0.338t Φ16：8.43m×1.58kg/m=13kg=0.013t φ12：50.48m×0.888kg/m=45kg=0.045t φ8： 294.39m×0.395kg/m=116kg=0.116t
⑤腰筋
15d 4φ12 l=(5.95＋0.18×2) ×4×2=50.48m
⑥吊筋 （无）
⑦箍筋
φ8 l=1.69×(60+6)×2+1.29×19=247.59m
双排
⑧拉筋
φ8
l=0.39×30×2×2=247.59m
2跨 0.25－0.025×2+23.8×0.008
钢筋汇总：
例：φ10-100/200（4），表示箍筋为Ⅰ级钢筋，直径 为10mm，加密区间距为100，非加密区间距为200， 均为四肢箍。 φ8-150（4）/200（2），表示箍筋为Ⅰ级钢筋，直径 为8mm，加密区间距为150，四肢箍，非加密区间距 为200，为两肢箍。 φ10@200（2），表示箍筋为Ⅰ级钢筋，直径为10mm， 箍筋间距为200，为两肢箍。
梁、板的工程量计算规则
梁、板的工程量计算规则
1梁砼梁计算：按图示断面尺寸乘梁长以立方米计算，梁长按下列规定确定：
（1）梁与柱连接时，梁长算至柱侧面。
（2）主梁与次梁连接时，次梁长算至主梁侧面。
伸入砖墙内的梁头、梁垫体积并入梁体积内计算。
（3）圈梁、过梁应分别计算，过梁长度按图示尺寸，图纸无明确表示时，按门窗洞口外围宽另加500mm计算。
平板与砖墙上砼圈梁相交时，圈梁高应算至板底面。
（4）依附于梁（包括阳台梁、圈过梁）上的砼线条（包括弧形线条）按延长米另行计算（梁宽算至线条内侧）。
（5）现浇挑梁按挑梁计算，其压入墙身部分按圈梁计算；挑梁与单、框架梁连接时，其挑梁应并入相应梁内计算。
（6）花篮梁二次浇捣部分执行圈梁子目。
板：按图示面积乘板厚以立方米计算（梁板交接处不得重复计算）。
其中：
（1）有梁板按梁（包括主、次梁）、板体积之和计算，有后浇板带时，后浇板带（包括主、次梁）应扣除。
（2）无梁板按板和柱帽之和计算。
（3）平板按实体积计算。
（4）现浇挑檐、天沟与板（包括屋面板、楼板）连接时，以外墙面为分界线，与圈梁（包括其他梁）连接时，以梁外边线为分
界线。
外墙边线以外或梁外边线以外为挑檐、天沟。
(5)各类板伸入墙内的板头并入板体积内计算。
(6)预制板缝宽度在100mm以上的现浇板缝按平板计算。
(7)后浇墙、板带(包括主、次梁)按设计图纸以立方米计算。
砌体结构设计要求规范(圈梁、过梁、墙梁及挑梁、墙梁)
砌体结构设计规范·圈梁、过梁、墙梁及挑梁·墙梁7.3.1 墙梁包括简支墙梁、连续墙梁和框支墙梁。
可划分为承重墙梁和自承重墙梁。
7.3.2 采用烧结普通砖和烧结多孔砖砌体和配筋砌体的墙梁设计应符合表7.3.2的规定。
墙梁计算高度范围内每跨允许设置一个洞口；洞口边至支座中心的距离αi ，距边支座不应小于0.15loi，距中支座不应小于0.07loi。
对多层房屋的墙梁，各层洞口宜设置在相同位置，并宜上、下对齐。
表7.3.2 墙梁的一般规定注：1 采用混凝土小型砌块砌体的墙梁可参照使用；2 墙体总高度指托梁顶面到檐口的高度，带阁楼的坡屋面应算到山尖墙1/2高度处；3 对自承重墙梁，洞口至边支座中心的距离不宜小于0.1l0i，门窗洞上口至墙顶的距离不应小于0.5m；4 hw—墙体计算高度，按本规范第7.3.3条取用；hb—托梁截面高度；l0i—墙梁计算跨度，按本规范第7.3.3条取用；bh—洞口宽度；hh—洞口高度，对窗洞顶至托梁顶面距离。
7.3.3 墙梁的计算简图应按图7.3.3采用。
各计算参数应按下列规定取用:1) 墙梁计算跨度l0(loi)，对简支墙梁和连续墙梁取1.1ln(1.1lni)或lc(lci)两者的较小值；ln (lni)为净跨，lc(lci)为支座中心线距离。
对框支墙梁，取框架柱中心线间的距离lc (lci)；2) 墙体计算高度hw，取托梁顶面上一层墙体高度，当hw >l0时，取hw=l0(对连续墙梁和多跨框支墙梁，l0取各跨的平均值)；3) 墙梁跨中截面计算高度H0，取H=hw+0.5hb；4) 翼墙计算宽度bf，取窗间墙宽度或横墙间距的2/3，且每边不大于3.5h(h为墙体厚度)和l0/6；5) 框架柱计算高度Hc ，取Hc=Hcn+0.5hb；Hcn为框架柱的净高，取基础顶面至托梁底面的距离。
7.3.4 墙梁的计算荷载，应按下列规定采用: 1 使用阶段墙梁上的荷载1) 承重墙梁(1) 托梁顶面的荷载设计值Q1、F1，取托梁自重及本层楼盖的恒荷载和活荷载；(2) 墙梁顶面的荷载设计值Q2，取托梁以上各层墙体自重，以及墙梁顶面以上各层楼(屋)盖的恒荷载和活荷载；集中荷载可沿作用的跨度近似化为均布荷载。
圈梁过梁墙梁及挑梁
圈梁过梁墙梁及挑梁第一章7.1圈梁7.1.1对于有地基不均匀沉降或较大振动荷载的房屋，可按本节规定在砌体墙中设置现浇混凝土圈梁。
7.1.2厂房、仓库、食堂等空旷单层房屋应按下列规定设置圈梁：1砖砌体结构房屋，檐口标高为5m ~ 8m时，应在檐口标高处设置圈梁一道;檐口标高大于8m时，应增加设置数量；2砌块及料石砌体结构房屋，槌口标高为4m ~ 5m时，应在槌口标高处设置圈梁一道;檐口标高大于5m时，应增加设置数量;3对有吊车或较大振动设备的单层工业房屋，当未采取有效的隔振措施时，除在檐口或窗顶标高处设置现浇混凝土圈梁外，尚应增加设置数量。
7.13住宅、办公楼等多层砌体结构民用房屋，且层数为3层~4层时，应在底层和檐口标高处各设置一道圈梁。
当层数超过4层时，除应在底层和檐口标高处各设置一道圈梁外，至少应在所有纵、横墙上隔层设置。
多层砌体工业房屋，应每层设置现浇混凝土圈梁。
设置墙梁的多层砌体结构房屋，应在托梁、墙梁顶面和檐口标高处设置现浇钢筋混凝土圈梁。
7.1.4建筑在软弱地基或不均匀地基上的砌体结构房屋，除按本节规定设置圈梁外，尚应符合现行国家标准《建筑地基基础设计规范》GB 50007的有关规定。
7.1.5圈梁应符合下列构造要求：1圈梁宜连续地设在同一水平面上，并形成封闭状；当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁。
附加圈梁与圈梁的搭接长度不应小于其中到中垂直间距的2倍，且不得小于lm ;2纵、横墙交接处的圈梁应可靠连接。
刚弹性和弹性方案房屋，圈梁应与屋架、大梁等构件可靠连接；3混凝土圈梁的宽度宜与墙厚相同，当墙厚不小于240mm时，其宽度不宜小于墙厚的2/3。
圈梁高度不应小于120mm o纵向钢筋数量不应少于4根，直径不应小于10mm,绑扎接头的搭接长度按受拉钢筋考虑，箍筋间距不应大于300mm ;4圈梁兼作过梁时，过梁部分的钢筋应按计算面积另行增配。
宽和洞高限制是为了保证墙体整体性并根据试验情况作出的。
过梁 圈梁的尺寸确定
过梁圈梁的尺寸确定过梁圈梁的尺寸确定过梁圈梁的尺寸确定过梁圈梁的尺寸确认过梁的形式有砖拱过梁,钢筋砖过梁和钢筋混凝土过梁三种.砖拱形过梁分成平拱和弧拱形.由竖砌的砖作拱圈,通常将砂浆灰缝制成高台下较窄,高台不大于20mm,呈拱形不大于5mm.砖不高于mu7.5,砂浆无法高于m2.5,砖砖元显恭拱形过梁天量跨宜大于1.2m,不应当少于1.8m,中部起至拱形低约为1/50l.2,钢筋砖过梁钢筋砖过梁用砖不高于mu7.5,砌筑砂浆不高于m2.5.通常在洞口上方先两支木模,砖平砖,内设3~4根φ6钢筋建议晃人两端墙内不少于240mm,梁高砖5~7皮砖或≥l/4,钢筋砖过梁天量跨宜为1.5~2m(例如图).钢筋砖过梁构造示意3,钢筋混凝土过梁钢筋混凝土过梁有现浇和预制两种,梁高及配筋由计算确定.为了施工方便,梁高应与砖的皮数相适应,以方便墙体连续砌筑,故常见梁高为60mm,120mm,180mm,240mm,即60mm的整倍数.梁宽一般同墙厚,梁两端支承在墙上的长度不少于240mm,以保证足够的承压面积.过梁断面形式存有矩形和l形.为精简结构,节约材料,可以将过梁与圈梁,飞檐雨篷,窗楣板或遮阳板等融合出来设计.如在南方寒冷多雨地区,常从过梁上挑选出300~500mm阔的窗楣板,既维护窗户不淋雨,又可以遮盖部分照射太阳光(1)圈梁的设置要求圈梁就是沿外墙四周及部分内墙设置在楼板处的已连续滑动的梁,可以提升建筑物的空间刚度及整体性,减少墙体的稳定性.增加由于地基不光滑下陷而引发的墙身脱落.对于抗震设防地区,利用圈梁修整墙身更加必要.(2)圈梁的构造圈梁存有钢筋砖圈梁和钢筋混凝土圈梁两种.钢筋砖圈梁就是将前述的钢筋砖过梁沿外墙和部分内墙一周连通砌筑而成.钢筋混凝土圈梁的高度不小于120mm,宽度与墙厚相同(圈梁的构造如图).当圈梁被门窗洞口切断时,应当在洞口上部加设相同横截面的额外圈梁,其配筋和混凝土强度等级均维持不变。
总结圈梁和构造柱的设置要求
一、圈梁圈梁的设置：砌体填充墙,当墙高度 >4m时,在墙高中部或门洞顶应设置与柱连接的通长钢筋混凝土水平系梁或圈梁,水平系梁与柱、剪力墙的拉结见图集 12G614-1第 10、14页;圈梁或现浇过梁与柱、剪力墙的拉结同水平系梁,但柱、剪力墙中的水平系梁预埋钢筋应改成同圈梁或现浇过梁的纵向钢筋;水平系梁用于非抗震区,抗震区采用圈梁,圈梁高≥120mm,配筋：6、7度纵筋≥4Φ10、箍筋Φ6250,8度纵筋≥4Φ12、箍筋Φ6200,9度纵筋≥4Φ14箍筋Φ6150;圈梁作用：1增强砌体房屋整体刚度,承受墙体中由于地基不均匀沉降等因素引起的弯曲应力,在一定程度上防止和减轻墙体裂缝的出现,防止纵墙外闪倒塌;2提高建筑物的整体性,圈梁和构造柱连接形成纵向和横向构造框架,加强纵、横墙的联系,限制墙体尤其是外纵墙山墙在平面外的变形,提高砌体结构的抗压和抗剪强度,抵抗震动荷载和传递水平荷载;3起水平箍的作用,可减小墙、柱的压屈长度,提高墙、柱的稳定性,增强建筑物的水平刚度;4通过与构造柱的配合,提高墙、柱的抗震能力和承载力;5在温差较大地区防止墙体开裂;圈梁的构造：1圈梁应连续设置在墙的同一水平面上,并尽可能的形成封闭圈,当圈梁被门窗洞口截断时,应在洞口上部增设相同截面的附加圈梁,附加圈梁与截面圈梁的搭接长度不应小于其垂直间距的二倍,且不得小于1米;2纵横墙交接处的圈梁应有可靠的连接,刚弹性和弹性方案房屋,圈梁应与屋架、大梁等构件可靠连接;3圈梁的宽度易与墙厚相同,当墙厚大于等于240毫米时,圈梁的宽度不易小于2/3墙厚；圈梁高度应为砌体厚度的倍数,并不小于120毫米；设置在软弱粘性土、液化土、新近填土或严重不均匀土质上的基础内的圈梁,其截面高度不应小于180毫米;4现浇圈梁的混凝土强度等级不宜低于C15,钢筋级别一般为1级钢,混凝土保护层厚度为20毫米,并不得小于15毫米,也不宜大于25毫米;5内走廊房屋沿横向设置的圈梁,均应穿过走廊拉通,并隔一定距离七度时：15米；八度时：11米；九度时：7米将穿过走廊部分的圈梁局部加强,其最小高度一般不小于300毫米;5圈梁的最小纵筋不应小于4φ10,箍筋最大间距不应大于250mm.二、构造柱构造柱设置：砌体填充墙长度超过 5米或层高2倍时,应设置钢筋混凝土构造柱;外墙中未与柱或剪力墙相连接的独立窗间墙,应在窗间墙的中点处或两端设构造柱;构造柱具体位置除平面图中已标明的,其余均按本条要求设置;构造柱应在主体完工后施工,应先砌墙后浇柱;未注明构造柱截面为 240x240,纵筋 4φ12、箍筋φ6200;构造柱详图、填充墙与构造柱拉结见图集 12G614-1第 15~16页;构造柱的作用：1构造柱能够提高砌体的抗剪强度10%~30%左右,提高幅度与砌体高宽比、竖向压力和开洞情况有关;2构造柱通过与圈梁的配合,形成空间构造框架体系,使其有较高的变形能力;当墙体开裂以后,以其塑性变形和滑移、摩擦来耗散地震能量,它在限制破碎墙体散落方面起着关键的作用;由于摩擦,墙体能够承担竖向压力和一定的水平地震作用,保证了房屋在罕遇地震作用下不至倒塌;构造柱的构造：1构造柱应与圈梁连接,构造柱的纵筋应穿过圈梁,保证构造柱的纵筋上下贯通;隔层设置圈梁的房屋,应在无圈梁的楼层设置配筋砖带;仅在外墙四角设置构造柱时,在外墙上应伸过一个开间,其它情况应在外纵墙和相应横墙上拉通,其截面高度不应小于四皮砖,砂浆强度不应低于M5级;2构造柱与墙连接处宜砌成马牙槎,并应沿墙高每隔500毫米,设2φ6拉结钢筋,每边伸入墙内不小于1米或伸至洞口边;3构造柱的最小截面可采用240×180毫米,房屋四角的构造柱可适当加大截面尺寸,施工时应先砌墙后浇柱,构造柱的混凝土强度等级不宜低于C15,钢筋级别一般为1级钢,混凝土保护层厚度为20毫米,并不得小于15毫米,也不宜大于25毫米;纵向钢筋应采用4φ12,箍筋间距不宜大于250mm,且在柱上、下端宜适当加密；7度时超过6层,8度时超过5层,9度时构造柱纵向钢筋宜采用4φ14,箍筋间距不应大于200mm;圈梁和构造柱的交接处,圈梁钢筋应放在构造柱钢筋的内侧,即把构造柱当作圈梁的支座,这样对结构有利;4构造柱可不单独设置基础,但应伸入地下500毫米,宜在柱根设置120毫米厚的混凝土座,将柱的竖向钢筋锚固在该座内,这样有利于抗震,方便施工;当有基础圈梁时,可将构造柱竖向钢筋锚固在低于室外地面下50毫米的基础圈梁内;若遇基础圈梁高于室外地面室内、外高差较大,仍应将构造柱伸入室外地面下500毫米,在柱根设置120毫米厚的混凝土座;当墙体附有管沟时,构造柱埋置深度应大于沟的深度;。
砌体结构设计规范(圈梁过梁墙梁及挑梁墙梁)
砌体结构设计规范(圈梁过梁墙梁及挑梁墙梁).doc砌体结构设计规范（圈梁、过梁、墙梁及挑梁墙梁）引言本文档旨在提供砌体结构设计中圈梁、过梁、墙梁及挑梁墙梁的设计规范和指导原则，以确保结构的安全性和稳定性。
设计原则遵守国家和地方的建筑法规及标准。
考虑结构的安全性、经济性和耐久性。
适应环境因素和使用要求。
设计前准备1. 资料收集收集地质、气候、环境等相关资料。
了解建筑用途和使用要求。
2. 结构分析对建筑结构进行整体和局部分析。
确定结构的荷载和受力特点。
3. 材料选择选择符合设计要求的砌体材料。
确定混凝土、钢筋等辅助材料的规格和性能。
圈梁设计1. 圈梁功能圈梁用于增强墙体的整体性和稳定性。
2. 设计要求确定圈梁的位置、尺寸和配筋。
考虑圈梁与墙体的连接方式。
3. 施工要点确保圈梁的施工质量。
监督圈梁的浇筑和养护。
过梁设计1. 过梁功能过梁用于支撑墙体上部的荷载，防止墙体开裂。
2. 设计要求确定过梁的尺寸、配筋和支承方式。
考虑过梁的耐久性和承载力。
3. 施工要点监督过梁的安装和固定。
确保过梁与墙体的连接牢固。
墙梁设计1. 墙梁功能墙梁用于支撑墙体和楼板的荷载。
2. 设计要求确定墙梁的布局、尺寸和配筋。
考虑墙梁的稳定性和承载力。
3. 施工要点监督墙梁的施工过程。
确保墙梁与墙体和楼板的连接质量。
挑梁墙梁设计1. 挑梁墙梁功能挑梁墙梁用于支撑悬挑结构的荷载。
2. 设计要求确定挑梁墙梁的长度、配筋和支承方式。
考虑挑梁墙梁的抗弯和抗剪能力。
3. 施工要点监督挑梁墙梁的施工质量和安全。
确保挑梁墙梁的稳定性和承载力。
设计计算详细介绍圈梁、过梁、墙梁及挑梁墙梁的设计计算方法。
包括荷载计算、材料性能、结构分析等。
结构试验与检测介绍结构试验和检测的方法和标准。
确保结构设计满足安全和性能要求。
附件相关设计规范和标准。
设计计算示例和模板。
结构试验与检测的记录表格。
结语通过遵循本规范进行砌体结构设计，可以确保圈梁、过梁、墙梁及挑梁墙梁的结构安全、经济和耐久，满足建筑的使用要求。
圈梁设置规范
圈梁设置规范-CAL-FENGHAI.-(YICAI)-Company One1圈梁设置规范圈梁作用①增强房屋的整体性和空间刚度②防止地基不均匀沉降而使墙体开裂③减少振动作用对房屋产生的不利影响④与构造柱配合有助于提高砌体结构的抗震性能一、圈梁的设置1．对空旷的单层房屋，如车间、仓库、食堂等，应按下列规定设置圈梁：（1）砖砌体房屋，当檐口标高为5～8m时，应设置圈梁一道；当檐口标高大于8m时，宜适当增设。
（2）砌块及料石砌体房屋，当檐口标高为4～5m时；应设置圈梁一道；当檐口标高大于5m时，宜适当增设。
（3）对有电动桥式吊车或较大振动设备的单层工业房屋，除在檐口或窗顶标高处设置现浇钢筋混凝土圈梁外，尚宜在吊车梁标高处或其他适当位置增设。
2．对多层砌体民用房屋，如住宅、宿舍、办公楼等建筑，当房屋层数为3～4层时，应在檐口标高处设置圈梁一道；当层数超过4层时，应从底层开始在包括顶层在内的所有纵横墙上隔层设置圈梁。
3．对多层砌体工业房屋，宜每层设置现浇混凝土圈梁，对有较大振动设备的多层房屋，应每层设置现浇圈梁。
4．对设置墙梁的多层砌体结构房屋，为保证使用安全，应在托梁和墙梁顶面、每层楼面标高和檐口标高处设置现浇钢筋混凝土圈梁。
二、圈梁的构造要求①圈梁宜连续地设在同水平面上，沿纵横墙方向应形成封闭状。
当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁。
附加圈梁与圈梁的搭接长度不应小于其中垂直间距的二倍，且不得小于1m。
②圈梁在纵横墙交接处应有可靠的连接，在房屋转角及丁字交叉处的常用连接构造见图7－26。
刚弹性和弹性方案房屋，圈梁应保证与屋架、大梁等构件的可靠连接。
③钢筋混凝土圈梁的宽度宜与墙厚相同。
当墙厚h≥240mm时，其宽度不宜小于2h／3 。
圈梁高度不应小于120mm。
纵向钢筋不宜少于4φ10，绑扎接头的搭接长度按受拉钢筋考虑。
箍筋间距不宜大于300mm。
现浇混凝土强度等级不应低于C20。
砌体结构设计规范(圈梁、过梁、墙梁及挑梁、墙梁)
7.3.1 墙梁包括简支墙梁、连续墙梁和框支墙梁。
可划分为承重墙梁和自承重墙梁。
7.3.2 采用烧结普通砖和烧结多孔砖砌体和配筋砌体的墙梁设计应符合表7.3.2的规定。
墙梁计算高度范围内每跨允许设置一个洞口；洞口边至支座中心的距离αi，距边支座不应小于0.15l oi，距中支座不应小于0.07l oi。
对多层房屋的墙梁，各层洞口宜设置在相同位置，并宜上、下对齐。
表7.3.2 墙梁的一般规定注：1 采用混凝土小型砌块砌体的墙梁可参照使用；2 墙体总高度指托梁顶面到檐口的高度，带阁楼的坡屋面应算到山尖墙1/2高度处；3 对自承重墙梁，洞口至边支座中心的距离不宜小于0.1l0i，门窗洞上口至墙顶的距离不应小于0.5m；4 h w—墙体计算高度，按本规范第7.3.3条取用；h b—托梁截面高度；l0i—墙梁计算跨度，按本规范第7.3.3条取用；b h—洞口宽度；h h—洞口高度，对窗洞顶至托梁顶面距离。
7.3.3 墙梁的计算简图应按图7.3.3采用。
各计算参数应按下列规定取用:1) 墙梁计算跨度l0(l oi)，对简支墙梁和连续墙梁取1.1l n(1.1l ni)或l c(l ci)两者的较小值；l n(l ni)为净跨，l c(l ci)为支座中心线距离。
对框支墙梁，取框架柱中心线间的距离l c(l ci)；2) 墙体计算高度hw，取托梁顶面上一层墙体高度，当h w>l0时，取h w=l0(对连续墙梁和多跨框支墙梁，l0取各跨的平均值)；3) 墙梁跨中截面计算高度H0，取H0=h w+0.5h b；4) 翼墙计算宽度b f，取窗间墙宽度或横墙间距的2/3，且每边不大于3.5h(h为墙体厚度)和l0/6；5) 框架柱计算高度H c，取H c=H cn+0.5h b；H cn为框架柱的净高，取基础顶面至托梁底面的距离。
7.3.4 墙梁的计算荷载，应按下列规定采用:1 使用阶段墙梁上的荷载1) 承重墙梁(1) 托梁顶面的荷载设计值Q1、F1，取托梁自重及本层楼盖的恒荷载和活荷载；(2) 墙梁顶面的荷载设计值Q2，取托梁以上各层墙体自重，以及墙梁顶面以上各层楼(屋)盖的恒荷载和活荷载；集中荷载可沿作用的跨度近似化为均布荷载。
过梁、墙梁、挑梁和圈梁的设计
3
3
Fvbz = 0.14×240×400 =13440N =13.44kN >V=12.86kN
受剪承载力满足要求。
条件：已知砖砌平拱过梁净跨ln=1.2m，墙厚240mm，过梁
构造高度为240mm，采用MU15蒸压灰砂普通砖和M7.5混合 砂浆砌筑。 计算：该过梁所能承受的均布荷载设计值。
解：查表得 ftm=0.20N/mm2，fv=0.10N/mm2 平拱过梁计算高度
解：（1）抗倾覆验算
l1=2000mm>2.2hb=2.2×350=770mm 故，x0=0.3hb=0.3×350=105mm<0.13l1=260mm
倾覆力矩由阳台上的荷载F1k、g1k、q1k和挑梁自重产生。 荷载分项系数：取永久荷载为1.2、活荷载1.4和永久荷 载为1.35、活荷载1.4、组合值系数0.7两种组合。 由可变荷载效应控制的组合 Mov=1.2×[6.6×（1.5+0.105）+（11+2.1）× （1.5+0.105）2/2]+1.4×8×（1.5+0.105）2/2=47.38kN·m
（2）挑梁下砌体局部受压验算 Nl =2R=2×｛1.2×[6.6+(11+2.1)
×(1.5+0.105)]+1.4×8×(1.5+0.105)｝=102.25kN 取梁端底面压应力图形的完整系数η=0.7，砌体局部抗压
强度提高系数γ=1.5，查表2.7得砌体抗压强度设计值
f=1.5N/mm2。
高为3m，墙厚240mm，墙体采用MU10普通烧结砖、M5混合砂浆砌 筑。挑梁自重标准值为2.1kN/m，墙体自重标准值为5.24kN/m2； 挑梁上的集中荷载标准值F1k=6.6kN，均布永久荷载标准值g1k、 g2k、g3k分别为11 kN/m、9 kN/m、13 kN/m，均布活荷载标准值 q1k、q2k、q3k分别为8kN/m、6 kN/m、6 kN/m。挑梁混凝土强度 等级为C30，主筋采用HRB400级钢筋，箍筋采用HPB300级钢筋。 要求：设计该挑梁。
圈梁、过梁、墙梁及挑梁的设置
关于圈梁、过梁、墙梁及挑梁的理解设置《砌体结构设计规范》GB 50003-2001第7章圈梁、过梁、墙梁及挑梁7.1 圈梁第7.1.1条为增强房屋的整体刚度，防止由于地基的不均匀沉降或较大振动荷载等对房屋引起的不利影响，可按本节规定，在墙中设置现浇钢筋混凝土圈梁。
第7.1.2条车间、仓库、食堂等空旷的单层房屋应按下列规定设置圈梁：1）砖砌体房屋，檐口标高为5～8m时，应在檐口标高处设置圈梁一道，檐口标高大于8m时，应增加设置数量；2）砌块及料石砌体房屋，檐口标高为4～5m时，应在檐口标高处设置圈梁一道，檐口标高大于5m时，应增加设置数量。
对有吊车或较大振动设备的单层工业房屋，除在檐口或窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增加设置数量。
第7.1.3条宿舍、办公楼等多层砌体民用房屋，且层数为3～4层时，应在檐口标高处设置圈梁一道。
当层数超过4层时，应在所有纵横墙上隔层设置。
多层砌体工业房屋，应每层设置现浇钢筋混凝土圈梁。
设置墙梁的多层砌体房屋应在托梁、墙梁顶面和檐口标高处设置现浇钢筋混凝土圈梁，其他楼层处应在所有纵横墙上每层设置。
第7.1.4条建筑在软弱地基或不均匀地基上的砌体房屋，除按本节规定设置圈梁外，尚应符合现行国家标准《建筑地基基础设计规范》GB50007的有关规定。
第7.1.5条圈梁应符合下列构造要求：1）圈梁宜连续地设在同一水平面上，并形成封闭状；当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁。
附加圈梁与圈梁的搭接长度不应小于其中到中垂直间距的二倍，且不得小于1m；2）纵横墙交接处的圈梁应有可靠的连接。
刚弹性和弹性方案房屋，圈梁应与屋架、大梁等构件可靠连接；3)钢筋混凝土圈梁的宽度宜与墙厚相同，当墙厚h ≥240mm时，其宽度不宜小于2h/3。
圈梁高度不应小于120mm。
纵向钢筋不应少于4φ10，绑扎接头的搭接长度按受拉钢筋考虑，箍筋间距不应大于300mm；4)圈梁兼作过梁时，过梁部分的钢筋应按计算用量另行增配。
