联轴器找正方法详解

合集下载

联轴器找正法

一、联轴器找正常见误区及正确方法1、找正打表时只使用一个或两个百分表使用一个百分表只能作用在联轴器的圆周方向上,或在端面上也打一只表测联轴器的张口，考虑到机泵类在盘车过程中会出现轴向窜动的现象，由于窜动量不均匀导致端面一个百分表在旋转一周的过程中数据差别较大，测得的数据易失真。

正确的做法：需要在联轴器端面方向上需要用两个成180°的百分表，用于抵消各个位置窜动量不一致的情况，因此联轴器找正打表时一般情况下需要用3块表，即圆周1块表，端面2块表（在联轴器端面上呈180°）。

2、找正时未将地脚螺栓拧紧就打表地脚螺栓未紧固或紧固不彻底就打表，此时机泵地脚螺栓的状态和实际运行状态差别较大，导致测量数据存在较大偏差，测得的数据为虚假数据。

正确的方法：打表之前将机泵的地脚螺栓进行紧固，紧固程度和机泵在运行时的状态一样，这样打表时测得的数据才是真实数据。

3、两联轴器未联到一块就打表由于未将两联轴器穿到一块，使得打表过程中出现两联轴器一端旋转，另一端静止。

这样做的导致的情况是由于联轴器在制造过程中存在偏差，联轴器的端面不是完全平整，圆周也不是十分圆，造成测量数据有一定的偏差。

正确的方法：打表前将联轴器用一螺栓或柱销串联，注意要保证螺栓或柱销能在两联轴器的螺栓孔中轴向和径向都有一定的活动量，这样才能将数据测量精确。

4、按测量数据增减垫片后，再测量数据还是偏差很大找正时经常遇到的情况是按照打表数据进行增减垫片，再打表找正时发现数据依然偏差很大。

这种现象在排除百分表故障的情况下一般是因为增减垫片的问题，用于现场增减的垫片通常都是用剪刀裁剪，由于裁剪不整齐导致边角起皱，使得增减垫片的实际厚度与垫片的整体厚度存在偏差，造成测量数据不准确。

正确的方法：裁剪垫片时，对裁剪后的边角进行修整（可用砂轮机对边角进行打磨），保证垫片平整无起皱及卷边等现象，这样按照计算数据找正才能快速有效。

5、联轴器找正过程中出现打表数据偏差较大找正过程中经常会出现这样的情况，按照理论计算进行增减垫片厚度，应该能够达到找正要求，可再次打表后发现数据偏差很大。

联轴器找正方法详解精品PPT课件

找中心步骤
7. 间隙测量，记录及计算：
（百分表安装在电机侧）
端面不平行值（张口）的计算，（不考虑轴向窜轴），轴向装一只百分表，计算公式为a*= a1- a3，正的为上张口，负的为下张口。左右张口为a*=a2－a4，正的为 a2那边张口，负的为a4那边张口。
上下径向偏差的计算公式为b*= （b1- b3 ）/2，正的为电机偏高，负的为电机偏低。左右径向偏差的计算公式为b*= （b2- b4） /2正，的为电机偏右，负的为电机偏左。
计算步骤计算调整量:
上下: 前脚 1.1*38+40=81.8丝垫81.8丝后脚 3.1*38+40=157.8丝垫157.8丝
左右: 前脚 1.1*(-64)+25=-45.4丝向右移45.4丝后脚 3.1*(-64)+25=-173.4丝向右移173.4丝
中间有连接轴的联轴器中心找正方法
找中心的任务：
一．测量两对轮的外圆和端面的偏差情况；二．根据测得的偏差值，对电机作相应调整，使两对
轮的中心同心，端面平行。
二、找中心的方法及步骤
找中心前的准备工作准备好三付磁性标座、三只百分表、塞尺、圈
尺、游标卡尺、千分尺等测量工具及其它工具。找中心步骤 1. 检查并消除可能影响对轮找中心的各种因素。如清
轴向安装二只表为了消除轴向窜动对轴向偏差测量结果的影响，计算方法如下：
上下偏差为：（A1+B1）/2-（A3+B3）/2。
需测量的数据有D、L1、L2、L3，
各表的数值。
中心状态分析图
要按实际轴向偏差画状态图，此图风机侧对轮上偏差为A，电机侧下偏差为B。
计算调整
1、调整风机侧轴向偏差A。另一转子轴中心线重合，即要使联轴器两对轮的中心线重合，也就是要求泵体轴中心线与电机轴中心线重合。

联轴器找正方法介绍

H1=L1*（s1-s3）/D + （a1-a3）/2-----------------（1—9） H2=（L1+L2）*（ s1-s3）/D + （a1-a3）/2----------（1—10）式中H1 ，H2---------支点1和支点2的调整量，（正值时为加垫负值时
减垫），mm；s1，s3及a1，a3-------分别为0°和180°方位测得轴向和径向百分表读数，ｍｍ； D---------------------------联轴器的计算直径(百分表触点,即测点到联轴器中心点的距离),ｍｍ； L1--------------------------支点1到联轴器测量平面间的距离，mm； L2--------------------------支点1与支点2之间的距离，mm；
毂尺寸大小而定。表架自身质量要小，并有足够的刚度。
表架及百分表均要求固紧，不允许有松动现象。图8便是
两轴端距离较大时找正用表架的结构示意图。
镇江奇美

单表测量的操作方法是，在两个半联轴器的轮毂外圆
面上各作相隔90°的四等分标志点1a，2a，3a，4a与1b，
2b，3b，4b。先在“B”联轴器上架设百分表，使百分表
镇江奇美
Ｃ．五表测量法（又称四点测量法）
在测量一个方位上的径向读数的同时,测出 0°,90°,180°,270°四个方位上的轴向读数,并取其同一方位上的四个轴向读数的平均值作为分析与计算用的轴向读数,与同一方位的径向读数合起来分析联轴器的偏移情况,这种方法与三表法应用特点相同。
D. 单表法它是近年来国外应用日益广泛的一种联轴器找正方
分析与垂直方向相同。
三．调整方法

测量完联轴器的对中情况之后，根据记录图上的读数

联轴器找正方法详解

• 找中心的目的是使一转子轴中心线与另一转子轴中心线重合，即要使联轴器两对轮的中心线重合，也就是要求泵体轴中心线与电机轴中心线重合。
• 具体要求：使两对轮的外圆面同心。使两对轮的端面平行。
找中心的原理
• 测量时在一个转子对轮上装上磁性表座，另一个对轮上装上百分表，径向、轴向各一付，（为防止转子窜轴，轴向则需装二个表，相差 180度）。连接对轮（一般一到二枚螺丝，拧紧即可），然后一起慢慢地转动转子，每隔90度停下来测量一组数据记下，测出上、下、左、右四处的径向b、轴向a四组数据，将数据记录在下图所示的方格内。
联轴器找中心
电机底脚铜垫片
找中心步骤
6. 把径向表盘到最上面，百分表对零，慢慢地转动转子，每隔90度测量一组数据记下，测出上、下、左、右四处的径向b、轴向a 四组数据，将数据记录在右图内。径向的记在圆外面，轴向数据记录在圆里面。注意：拿到一组数据你要会判断它的正确性，你从那里开始对零的，盘一周后到原来位置径向表应该为0，径向表读数上下之和与左右之和应相差不多，两只轴向表数据相同。否则的话要检查磁性表座和百分表装得是否牢固。
联轴器中心找正理论培训
前言
联轴器找中心是泵、风机等辅机设备检修的一项重要工作，转动设备轴中心若找得不准，必然要引起机械的超常振动。因此在每次检修中必须进行转动机械设备轴中心找正工作，使两轴的中心偏差不超过规定数值。在我厂锅炉辅机中心标准基本上都在 0.05mm(即5丝)以内。
一、找中心的目的
3、左右的计算调整方法与上下同。
实例计算
• 已知条件如下图，（单位：0.01mm）
• 要求：1、分析中心状态。
•
2、计算调整量。
风机
侧
联

联轴器的找正方法

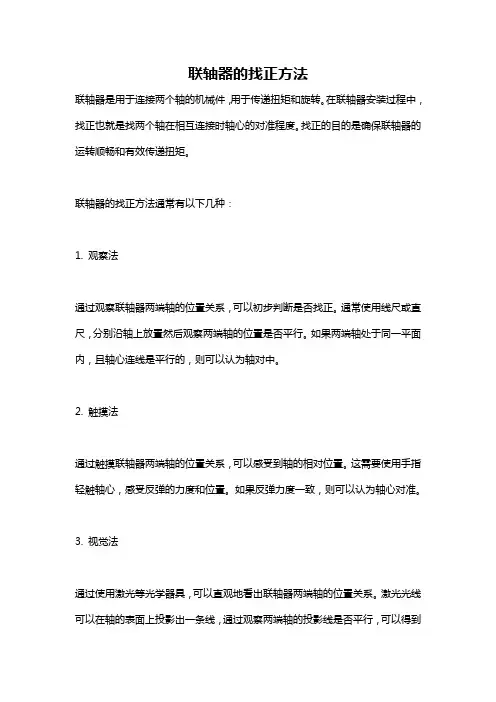

联轴器的找正方法
联轴器是用于连接两个轴的机械件，用于传递扭矩和旋转。

在联轴器安装过程中，找正也就是找两个轴在相互连接时轴心的对准程度。

找正的目的是确保联轴器的运转顺畅和有效传递扭矩。

联轴器的找正方法通常有以下几种：
1. 观察法
通过观察联轴器两端轴的位置关系，可以初步判断是否找正。

通常使用线尺或直尺，分别沿轴上放置然后观察两端轴的位置是否平行。

如果两端轴处于同一平面内，且轴心连线是平行的，则可以认为轴对中。

2. 触摸法
通过触摸联轴器两端轴的位置关系，可以感受到轴的相对位置。

这需要使用手指轻触轴心，感受反弹的力度和位置。

如果反弹力度一致，则可以认为轴心对准。

3. 视觉法
通过使用激光等光学器具，可以直观地看出联轴器两端轴的位置关系。

激光光线可以在轴的表面上投影出一条线，通过观察两端轴的投影线是否平行，可以得到
轴心对准的结论。

4. 检测法
通过使用特殊的检测工具，如轴距测量仪、齿侧间隙测量仪等，可以精准地测量联轴器两轴心的距离和相对位置，从而判断联轴器的找正情况。

总之，联轴器的找正是联轴器安装过程中非常重要的一环。

正确的找正可以确保联轴器的正常运转和长期使用，并有效地传递扭矩和旋转。

在找正时，可以综合使用上述方法，以达到最佳效果。

联轴器找正基本方法

联轴器找正时的侧量方法—两表找正法利用中心卡和千分表测量联轴器的径向间隙和轴向间隙，测量方法如图，适用于需要精确找正中心的精密仪器和高速机器。

操作方便，精度高，应用极广。

图1 利用中心卡和千分表测量联轴器的径向间隙和轴向间隙1、一点法一点法指在测量一个位置上的径向间隙时，同时又测量同一个位置上的轴向间隙。

测量时，先装好中心卡，并使两半联轴器向着相同的方向一起旋转，使中心卡首先位于上方垂直的位置（0°），用千分表测出径向间隙a1和轴向间隙s1，然后将两半联轴器顺次转到90°、180°、270°三个位置上，分别测出a2、s2，a3、s3，a4、s4，将测得的数据记录在图中，如图所示；两半联轴器重新转到0°位置时，再一次测得径向间隙和轴向间隙,1a 、,1s ，应与a1、s1相等，否则检查原因（轴向窜动），排除后再继续测量。

最后测得的数据应符合下列条件：a1+a3=a2+a4，s1+s3=s2+s4。

图2 一点法记录图在测量过程中，若由于基础的构造影响，使联轴器最低位置上的径向间隙a3和径向间隙s3不能测到，则可根据其他三个已测得的间隙数值计算出来a3=a2+a4-a1， s3=s2+s4-s1最后比较对称点上的两个径向间隙和轴向间隙的数值，若对称点数值差不超过规定数值是，认为符合要求，否则要进行调整。

调整时，通常采用在垂直方向加减电动机支脚下的垫片或在水平方向移动电动机位置的方法实现。

对于粗糙的和小型机器，在调整时，根据偏移情况采取逐渐近似的经验方法来调整（即逐次试加或试减垫片，以及左右敲打或移动电动机），对于精密的和大型的机器，在调整时则应该通过计算来确定应加或应减垫片的厚度和左右的移动量。

2、联轴器找正时的计算和调整联轴器的径向间隙和轴向间隙测量完毕后，就可根据偏移情况来进行调整。

在调整时，一般先调整轴向间隙，使两半联轴器平行，然后调整径向间隙，使两半联轴器同轴。

联轴器找正方法详解(重要)ppt课件

Nhomakorabea机
侧
20
最新编辑ppt
安装表时只需在每个对轮上装轴向二只表，电机与风机的径向偏差会直接反映在轴向表上，并经计算可得。
轴向安装二只表为了消除轴向窜动对轴向偏差测量结果的影响，计算方法如下：
上下偏差为：（A1+B1）/2-（A3+B3）/2。
需测量的数据有D、L1、L2、L3，
各表的数值。
4
最新编辑ppt
找中心的原理
示意图
5
最新编辑ppt
联轴器找中心
测量工器具的使用方法
6
最新编辑ppt
找中心的原理
一般圆里面的为轴向数据a，外面的为径向数据b，在测得的数值中，若b1=b2=b3=b4，则表明两对轮同心；若a1=a2=a3=a4，表明两对轮的端面平行。若同时满足上述两个条件，则说明两轴的中心线重合；若所测数据不等，根据计算结果是否在标准范围内，超出标准则需对两轴进行找中心。
联轴器中心找正理论培训
1
最新编辑ppt
前言
联轴器找中心是泵、风机等辅机设备检修的一项重要工作，转动设备轴中心若找得不准，必然要引起机械的超常振动。因此在每次检修中必须进行转动机械设备轴中心找正工作，使两轴的中心偏差不超过规定数值。在我厂锅炉辅机中心标准基本上都在0.05mm(即5丝)以内。
上下径向偏差的计算公式为b*= （b1- b3 ）/2，正的为电机偏高，负的为电机偏低。
左右径向偏差的计算公式为b*= （b2- b4）
13
最新编/2辑正pp，t 的为电机偏右，负的为电机偏左。
分析中心状态
注意： 1、百分表的位置，安装在电机对轮上和安装在泵体对轮上径向的中心状态正好相反，轴向不变；

联轴器找正方法详解.

慢慢地转动转子，每隔90度停下来测量一组数据记
下，测出上、下、左、右四处的径向b、轴向a四组
数据，将数据记录在下图所示的方格内。
找中心的原理
示意图
联轴器找中心
测量工器具的使用方法
找中心的原理
一般圆里面的为轴向数据a，外面的为径向数据b，
在测得的数值中，若b1=b2=b3=b4，则表明两对轮同心；若a1=a2=a3=a4，表明两对轮的端面平行。
量程的中间位置，并最好调到整位数。大针对零。
联轴器找中心
电机底脚铜垫片
找中心步骤
6.
把径向表盘到最上面，百分表对零，慢慢
地转动转子，每隔90度测量一组数据记下，
测出上、下、左、右四处的径向b、轴向a 四组数据，将数据记录在右图内。径向的
记在圆外面，轴向数据记录在圆里面。注
意：拿到一组数据你要会判断它的正确性，你从那里开始对零的，盘一周后到原来位
张口。左右张口为a*=a2－a4，正的为a2那
边张口，负的为a4那边张口。上下径向偏差的计算公式为b*= （b1b3）/2，正的为电机偏高，负的为电机偏低。左右径向偏差的计算公式为b*= （b2- b4）/2 正，的为电机偏右，负的为电机偏左。
注意：
分析中心状态
1、百分表的位置，安装在电机对轮上和安装在泵体对轮上径向的中心状态正好相反，轴向不变； 2、左右不要搞错； 3、上下表不要读错。
4.
先用直尺初步找正。主要是左右径向，相差太大用百分表测量误差太大，并容易读错数据。
5.
安装磁性表座及百分表。装百分表时要固定牢，但要保证测量杆活动自如。测量径向的百分表测量杆要尽量垂直轴线，其中心要通过轴心；测量轴向的二个百分表应在同一直径上，并离中心距离相等。装好后试转一周。并回到原来位置，此时测量径向的百分表应复原。为测记方便，将百分表的小表指针调到

联轴器找正方法详解

联轴器找正方法详解_联轴器三表精确对中联轴器找正详解1、联轴器找正的目的凡通过联轴器对接的两个轴中心线不重合会使设备在运转过程中产生振动、引起轴承温度升高、磨损，甚至引起整台设备剧烈振动，一些零部件的瞬间损坏，导致设备发生故障不能正常工作。

故联轴器找正的目的主要有以下几个方面：1）最大可能减少两轴相错或相对倾斜过大所引起的振动和噪音。

2）避免轴与轴承间引起的附加径向载荷。

3）保证每根轴在工作中的轴向窜量不受到对方的阻碍。

2、联轴器的找正要求联轴器找正必须要达到两半联轴器是处于平行且同心的正确位置，这时两轴的中心线处于一条直线上。

可以通过在电机和减速机的支脚下用加减垫片的方法来调整。

在现场的实际调整过程中不可能达到两个半联轴器的中心线绝对在同一轴线上，所以在联轴器的安装、调整过程中就必须确定一个误差范围。

现把几种常用联轴器同轴度和端面间隙的调整标准进行整理。

3、联轴器找正的测量方法联轴器找正时主要测量其径向位移（或径向间隙）和角位移（或轴向间隙）。

利用直尺和塞尺测量径向位移，利用平面规和楔形间隙规测量角位移。

方法简单但精度不高，一般只用于不需要精确找正的粗糙低速机器。

利用中心卡和百分表测量联轴器的径向间隙和轴向间隙，适用于需要精确找正中心的精密仪器和高速机器，操作方便，精度高，应用广泛。

测量方法还有双表测量法、三表测量法（又称两点测量法）、五表测量法（又称四点测量法）和单表测量法。

热镀锌线上的测量方式主要采用双表测量法。

离心式压缩机主机联轴器三表精确对中找正联轴器三表精确对中找正，适用于需要精确对中或高速旋转的设备，例如汽轮机、离心式压缩机。

与联轴器二表对中找正不同，在与传动轴中心线等距离处，对称布置两块百分表同时读其轴向读数，可以消除传动轴手动盘车时轴向窜动对轴向读数的误差，提高测量精度。

但在百分表读数记录及计算上稍复杂，容易混淆。

现以00—3.1/0.93型ＣＯ2离心式压缩机增速器高速轴与压缩机主机轴联轴器的对中找正为实例，对此加以阐述。

联轴器找正方法详解

左右:
垫81.8丝垫157.8丝
前脚 1.1*(-64)+25=-45.4丝后脚 3.1*(-64)+25=-173.4丝
向右移45.4丝向右移173.4丝
中间有连接轴的联轴器中心找正方法
根据中心找正公式
前支撑：a*L1/D - b*/2
（1）后支撑：a*（L1+L2）/D b*/2 （2）（2）-（1）可得： a*L2/D ，由此可得出轴向偏差的调整只与前后支撑之间距离有关。
慢慢地转动转子，每隔90度停下来测量一组数据记
下，测出上、下、左、右四处的径向b、轴向a四组
数据，将数据记录在下图所示的方格内。
找中心的原理
示意图
联轴器找中心
测量工器具的使用方法
找中心的原理
一般圆里面的为轴向数据a，外面的为径向数据b，
在测得的数值中，若b1=b2=b3=b4，则表明两对轮同心；若a1=a2=a3=a4，表明两对轮的端面平行。
电机侧联轴器
分析中心状态
1、由记录图计算出风机侧联轴器轴向下开口为 23丝，右开口为5丝。
风机侧联轴器
2、电机侧联轴器轴向上开口为7丝，左开口为 14.5丝。
电机侧联轴器
计算调整
1、调整风机侧联轴器轴向偏差；套用公式得A*L1/D=-23*8000/400=-460（丝）因此，电机侧连接轴对轮下移460丝，轴向下偏差B-A =-7-（-23）=16（丝）。 2、调整电机侧联轴器轴向及径向偏差；套用公式可得：前支撑： -L2（B-A）/D+L1*A/D= 440*16/400+460=442.4(丝) 后支撑：-（L2+L3）（B-A）/D +L1*A/D =(440+800)*16/400+460=410.4(丝) 3、左右的计算调整方法与上下同。

联轴器找正方法详解

联轴器中心找正理论培训
前言
联轴器找中心是泵、风机等辅机设备检修的一项重要工作，转动设备轴中心若找得不准，必然要引起机械的超常振动。因此在每次检修中必须进行转动机械设备轴中心找正工作，使两轴的中心偏差不超过规定数值。在我厂锅炉辅机中心标准基本上都在0.05mm(即5丝)以内。
一、找中心的目的
联轴器找中心
电机底脚铜垫片
找中心步骤
6. 把径向表盘到最上面，百分表对零，慢慢地转动转子，每隔90度测量一组数据记下，测出上、下、左、右四处的径向b、轴向a 四组数据，将数据记录在右图内。径向的记在圆外面，轴向数据记录在圆里面。注意：拿到一组数据你要会判断它的正确性，你从那里开始对零的，盘一周后到原来位置径向表应该为0，径向表读数上下之和与左右之和应相差不多，两只轴向表数据相同。否则的话要检查磁性表座和百分表装得是否牢固。
找中心的目的是使一转子轴中心线与另一转子轴中心线重合，即要使联轴器两对轮的中心线重合，也就是要求泵体轴中心线与电机轴中心线重合。
具体要求：使两对轮的外圆面同心。使两对轮的端面平行。
找中心的原理
测量时在一个转子对轮上装上磁性表座，另一个对轮上装上百分表，径向、轴向各一付，（为防止转子窜轴，轴向则需装二个表，相差180度）。连接对轮（一般一到二枚螺丝，拧紧即可），然后一起慢慢地转动转子，每隔90度停下来测量一组数据记下，测出上、下、左、右四处的径向b、轴向a四组数据，将数据记录在下图所示的方格内。
根据中心找正公式前支撑：a*L1/D - b*/2
（1）后支撑：a*（L1+L2）/D -
b*/2 （2）（2）-（1）可得： a*L2/D
，由此可得出轴向偏差的调整只与前后支撑之间距离有关。

联轴器找正方法详解

计算步骤计算调整量:
• 上下: 前脚 1.1*38+40=81.8丝垫81.8丝后脚 3.1*38+40=157.8丝垫157.8丝
• 左右: 前脚 1.1*(-64)+25=-45.4丝向右移
45.4丝
中间有连接轴的联轴器中心找正方法
• 根据中心找正公式 • 前支撑：a*L1/D - b*/2
联轴器中心找正理论培训
前言
联轴器找中心是泵、风机等辅机设备检修的一项重要工作，转动设备轴中心若找得不准，必然要引起机械的超常振动。因此在每次检修中必须进行转动机械设备轴中心找正工作，使两轴的中心偏差不超过规定数值。在我厂锅炉辅机中心标准基本上都在0.05mm(即5丝)以内。
一、找中心的目的
找中心步骤
3. 用塞尺检查电机的底脚是否平整，有无虚脚，如果有用塞尺测出数值，用铜皮垫实。
4. 先用直尺初步找正。主要是左右径向，相差太大用百分表测量误差太大，并容易读错数据。
5. 安装磁性表座及百分表。装百分表时要固定牢，但要保证测量杆活动自如。测量径向的百分表测量杆要尽量垂直轴线，其中心要通过轴心；测量轴向的二个百分表应在同一直径上，并离中心距离相等。装好后试转一周。并回到原来位置，此时测量径向的百分表应复原。为测记方便，将百分表的小表指针调到量程的中间位置，并最好调到整位数。大针对零。
• 找中心的目的是使一转子轴中心线与另一转子轴中心线重合，即要使联轴器两对轮的中心线重合，也就是要求泵体轴中心线与电机轴中心线重合。
• 具体要求：使两对轮的外圆面同心。
找中心的原理
• 测量时在一个转子对轮上装上磁性表座，另一个对轮上装上百分表，径向、轴向各一付，（为防止转子窜轴，轴向则需装二个表，相差180度）。连接对轮（一般一到二枚螺丝，拧紧即可），然后一起慢慢地转动转子，每隔90度停下来测量一组数据记下，测出上、下、左、右四处的径向b、

联轴器找正方法详解经典实用

A*L1/D B-A
联轴器找正方法详解
计算调整（续）
1、调整电机与连接轴的中心偏差。 2、直接利用公式
前支撑：-L2（B-A）/D+L1*A/D 后支撑：-（L2+L3）（B-A）/D
+L1*A/D 3、左右的调整计算方法与上下同。
联轴器找正方法详解
实例计算
已知条件如下图，（单位：0.01mm）
联轴器找正方法详解
找中心的原理
示意图
联轴器找正方法详解
联轴器找中心
测量工器具的使用方法
•联轴器找正方法详解
找中心的原理
一般圆里面的为轴向数据a，外面的为径向数据b，在测得的数值中，若b1=b2=b3=b4，则表明两对轮同心；若a1=a2=a3=a4，表明两对轮的端面平行。若同时满足上述两个条件，则说明两轴的中心线重合；若所测数据不等，根据计算结果是否在标准范围内，超出标准则需对两轴进行找中心。
联轴器找正方法详解
联轴器找中心
电机底脚铜垫片
•联轴器找正方法详解
找中心步骤
把径向表盘到最上面，百分表对零，慢慢地转动转子，每隔90度测量一组数据记下，测出上、下、左、右四处的径向b、轴向a 四组数据，将数据记录在右图内。径向的记在圆外面，轴向数据记录在圆里面。注意：拿到一组数据你要会判断它的正确性，你从那里开始对零的，盘一周后到原来位置径向表应该为0，径向表读数上下之和与左右之和应相差不多，两只轴向表数据相同。否则的话要检查磁性表座和百分表联轴装器得找是正方否法牢详解固。
找中心步骤
间隙测量，记录及计算：
（百分表安装在电机侧）
端面不平行值（张口）的计算，（不考虑轴向窜轴），轴向装一只百分表，计算公式为a*= a1- a3，正的为上张口，负的为下张口。左右张口为a*=a2－a4，正的为 a2那边张口，负的为a4那边张口。

联轴器找正方法详解PPT课件

第17页/共27页
中间有连接轴的联轴器中心找正方法
• 根据中心找正公式
• 前支撑：a*L1/D - b*/2 （1）
• 后支撑：a*（L1+L2）/D
- b*/2
（2）
• （2）-（1）可得： a*L2/D ，由此可得出轴向偏差的调整只与前后支撑之间距离有关。
第18页/共27页
中心找正示意图
第6页/共27页
找中心的任务：
一．测量两对轮的外圆和端面的偏差情况；二．根据测得的偏差值，对电机作相应调整，使两对轮的中心同心，端面平行。
第7页/共27页
二、找中心的方法及步骤
• 找中心前的准备工作准备好三付磁性标座、三只百分表、塞尺、圈尺、游标卡尺、千分尺等测量工具及其它工具。
• 找中心步骤 1. 检查并消除可能影响对轮找中心的各种因素。如清理对轮上油污、锈斑及电机底脚、基础。 2. 连接对轮，保证两对轮距离在标准范围内。
各表的数值。
第20页/共27页
中心状态分析图
要按实际轴向偏差画状态图，此图风机侧对轮上偏差为A，电机侧下偏差为B。
第21页/共27页
计算调整
1、调整风机侧轴向偏差A。 2、根据公式可得
A*L1/D，即电机侧连接
轴对轮上移 A* L 1 / D 。 3、因此电机与连接轴上下
偏差为电机底 A* L 1 / D ，轴向下偏差B-A。
2、调整电机侧联轴器轴向及径向偏差；套用公式可得：前支撑： -L2（B-A）/D+L1*A/D=
440*16/400+460=442.4(丝) 后支撑：-（L2+L3）（B-A）/D +L1*A/D =(440+800)*16/400+460=410.4(丝)

联轴器的找正方法

联轴器的找正方法联轴器是一种用于连接两个轴或传递转矩的机械装置。

它具有很多优点，如传递转矩高效、传动平稳、结构紧凑、安装方便等。

然而，在使用联轴器的过程中，如轴不对中、联轴器不找正等问题很常见，这些问题会导致联轴器运行不稳定，增加了设备的维修和使用成本。

因此，正确找正联轴器是非常重要的。

要正确找正联轴器，首先需要明确找正的目的。

找正的目的是使两个轴的相对位置、旋转中心线保持一致，以便减少振动和噪音，并延长联轴器和传动装置的使用寿命。

下面是一些常用的找正方法：1.直线找正法：这种方法适用于对称联轴器。

首先用卡尺测量两个轴之间的距离，并将其记录下来。

然后使用调整螺栓，逆时针或顺时针旋转联轴器的一侧，直到两个轴的距离相等为止。

2.水平器找正法：这种方法适用于轴对中误差较大的联轴器。

首先在轴的水平面上选择一个距轴中心较远的位置，然后安装水平器，并调整联轴器的位置，使水平器在水平面上显示平衡。

3.引导装置找正法：这种方法适用于大型联轴器，适用于在找正过程中需要对轴进行微调的情况。

首先安装一对安装在轴上的引导供件，并用螺栓固定。

然后微调螺栓，并监测联轴器的位置，直到两个轴的相对位置和旋转中心线一致。

4.精密测量仪器找正法：这种方法适用于高精度联轴器。

使用一些精密测量仪器，如激光测距仪或光电传感器，来测量联轴器的相对位置和旋转中心线。

然后根据测量结果进行微调，直到达到要求的精度。

除了以上的找正方法，还有一些其他的技巧和注意事项可以帮助找正联轴器：1.安装前先清洁：在进行安装前，应确保联轴器和轴的表面干净，并清除灰尘、油污或其它杂物。

这可以提高安装的准确性和联轴器的运行稳定性。

2.选择合适的润滑剂：润滑剂在联轴器的运行中起着至关重要的作用。

选择适合工作环境和负载要求的润滑剂，并定期更换和补充润滑剂。

3.加强维护和保养：定期检查联轴器的工作状态，检查联轴器和轴的磨损情况，并及时进行维护和保养。

这可以延长联轴器和传动装置的使用寿命，并提高工作效率。

联轴器找正方法详解(重要)

丝前脚比例： L1/D=440/400=1.1 后脚比例：( L1+L2)/D=(440+800)/400=3.1
17
CHENLI
2021/3/27
计算步骤计算调整量:
上下: 前脚 1.1*38+40=81.8丝垫81.8丝后脚 3.1*38+40=157.8丝垫157.8丝
左右: 前脚 1.1*(-64)+25=-45.4丝向右移45.4丝后脚 3.1*(-64)+25=-173.4丝向右移173.4丝
18
CHENLI
2021/3/27
中间有连接轴的联轴器中心找正方法
根据中心找正公式前支撑：a*L1/D - b*/2
（1）后支撑：a*（L1+L2）/D -
b*/2 （2）（2）-（1）可得： a*L2/D
，由此可得出轴向偏差的调整只与前后支撑之间距离有关。
19
CHENLI
2021/3/27
+15
16
CHENLI
2021/3/27
计算步骤中心状态分析：
上下张口：a=0-（-38）=38丝为上张口径向电机高低：b=（0-80）/2=-40丝为电机低40丝左右张口：a1 =-51-13=-64丝为右张口径向电机左右情况：b1=（15-65）/2=-25丝电机偏右25
2
CHENLI
2021/3/27
一、找中心的目的
找中心的目的是使一转子轴中心线与另一转子轴中心线重合，即要使联轴器两对轮的中心线重合，也就是要求泵体轴中心线与电机轴中心线重合。
具体要求：使两对轮的外圆面同心。使两对轮的端面平行。
3
