1、绞车最大力矩：主要是指绞车的最大输出力矩，单位是牛米（N.m），一般绞车的力矩范围在5-1000牛米之间。

2、绞车极数：指绞车电机的极数，一般为2极、4极、6极、8极、10极、12极，可根据实际情况选择，一般情况以4极为主。

3、绞车电压：指绞车电机的电压，一般是标准电压，常见为220V、380V，也可以根据实际情况选择。

4、绞车转速：指绞车电机的转速，单位是每分钟的圈数，一般情况下，转速以1000转/分钟为标准，也可以根据实际情况选择。

5、绞车电流：指绞车电机的电流，单位是安培（A），一般情况下，电流不能超过所配置的电压值，也可以根据实际情况选择。

6、绞车控制方式：主要指绞车的控制方式，一般分为改变电压、改变转速、改变脉冲和改变电流等，可根据实际情况的需求选择。

7、绞车结构：指绞车的整体结构，一般结构分为外拉型、立式、悬式等，可根据具体情况进行选择。

8、绞车安全装置：指绞车的各种安全装置，主要包括电气设备、安全锁等，可根据实际情况进行选择。

9、绞车特殊要求：指绞车外部环境的特殊要求，如温度、湿度、抗震性能等。

各种绞车技术参数

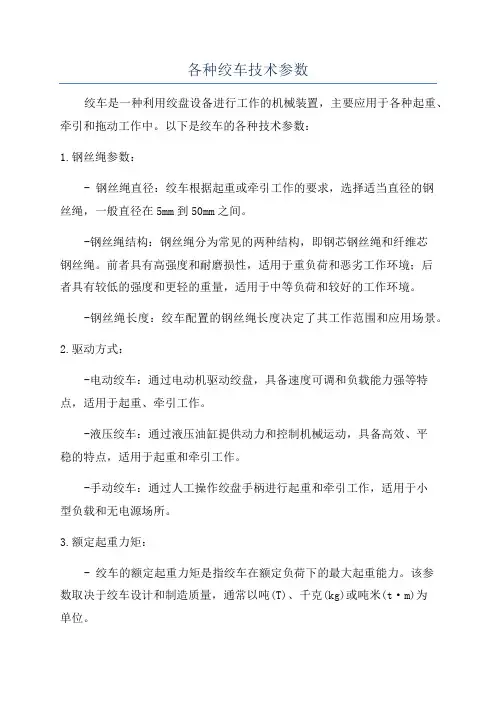

各种绞车技术参数绞车是一种利用绞盘设备进行工作的机械装置，主要应用于各种起重、牵引和拖动工作中。

以下是绞车的各种技术参数：1.钢丝绳参数：- 钢丝绳直径：绞车根据起重或牵引工作的要求，选择适当直径的钢丝绳，一般直径在5mm到50mm之间。

-钢丝绳结构：钢丝绳分为常见的两种结构，即钢芯钢丝绳和纤维芯钢丝绳。

前者具有高强度和耐磨损性，适用于重负荷和恶劣工作环境；后者具有较低的强度和更轻的重量，适用于中等负荷和较好的工作环境。

-钢丝绳长度：绞车配置的钢丝绳长度决定了其工作范围和应用场景。

2.驱动方式：-电动绞车：通过电动机驱动绞盘，具备速度可调和负载能力强等特点，适用于起重、牵引工作。

-液压绞车：通过液压油缸提供动力和控制机械运动，具备高效、平稳的特点，适用于起重和牵引工作。

-手动绞车：通过人工操作绞盘手柄进行起重和牵引工作，适用于小型负载和无电源场所。

3.额定起重力矩：- 绞车的额定起重力矩是指绞车在额定负荷下的最大起重能力。

该参数取决于绞车设计和制造质量，通常以吨(T)、千克(kg)或吨米(t·m)为单位。

4.输送速度：- 绞车的输送速度是指绞盘卷绕钢丝绳的速度。

一般以米/分钟(m/min)作为单位，可以根据工作需求进行调节。

5.动作控制：-绞车的动作控制方式可以分为手动控制和远程控制两种。

手动控制需要操作员在现场进行操作，而远程控制通过无线遥控器或有线控制盒实现，提高了安全性和操作便利性。

6.安全保护：-绞车通常配备多种安全保护装置，包括限位开关、过载保护装置、抱闸制动和紧急停止装置等，确保设备和操作人员安全。

7.安装方式：-绞车有多种安装方式，包括地面安装、悬挂安装和车载安装等。

根据工作场景和要求选择合适的安装方式。

8.应用场景：-绞车广泛应用于各个领域，包括建筑工地、港口、矿山、工厂、物流仓储等。

根据不同场景需求选择合适型号和参数的绞车。

以上是绞车的一些技术参数，不同厂家和不同型号的绞车可能会有所不同，请在选购绞车时根据具体需求和使用场景进行选择。

各种绞车技术参数

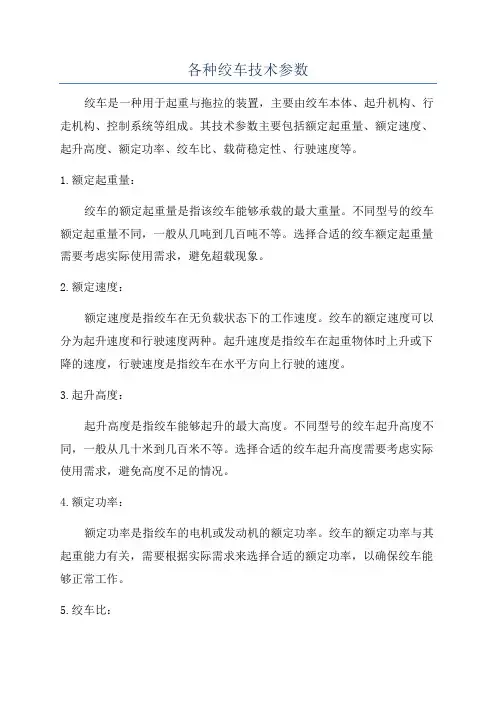

各种绞车技术参数绞车是一种用于起重与拖拉的装置，主要由绞车本体、起升机构、行走机构、控制系统等组成。

其技术参数主要包括额定起重量、额定速度、起升高度、额定功率、绞车比、载荷稳定性、行驶速度等。

1.额定起重量：绞车的额定起重量是指该绞车能够承载的最大重量。

不同型号的绞车额定起重量不同，一般从几吨到几百吨不等。

选择合适的绞车额定起重量需要考虑实际使用需求，避免超载现象。

2.额定速度：额定速度是指绞车在无负载状态下的工作速度。

绞车的额定速度可以分为起升速度和行驶速度两种。

起升速度是指绞车在起重物体时上升或下降的速度，行驶速度是指绞车在水平方向上行驶的速度。

3.起升高度：起升高度是指绞车能够起升的最大高度。

不同型号的绞车起升高度不同，一般从几十米到几百米不等。

选择合适的绞车起升高度需要考虑实际使用需求，避免高度不足的情况。

4.额定功率：额定功率是指绞车的电机或发动机的额定功率。

绞车的额定功率与其起重能力有关，需要根据实际需求来选择合适的额定功率，以确保绞车能够正常工作。

5.绞车比：绞车比是指绞车的绳轮的直径比例。

绳轮越大，绞车比就越大，可以提高起重物体的速度；绳轮越小，绞车比就越小，可以提高起重物体的力矩。

选择合适的绞车比需要根据起重物体的重量和速度来进行调整。

6.载荷稳定性：载荷稳定性是指绞车在起升过程中起重物体的稳定性。

绞车的载荷稳定性与其起升机构的设计和控制系统相关，需要确保载荷在起升过程中不会晃动或倾斜，以提高工作安全性。

7.行驶速度：行驶速度是指绞车在移动时的速度。

绞车的行驶速度与其行走机构的设计和控制系统相关，需要根据实际工作环境和要求来选择合适的行驶速度，以提高工作效率。

除了上述技术参数外，绞车还有其他一些重要参数需要考虑，例如工作环境温度、工作噪音、防护等级、维护保养等。

在选择和使用绞车时，还应适当考虑这些因素，以确保绞车能够顺利运行并满足工作需求。

常用绞车技术参数

常用绞车技术参数JD-11.4调度绞车牵引力：10KN绳径：12.5mm(4分绳)容绳量：400m外形尺寸：1120*766*727mm （长*宽*高）注解：使用极限1.建议在角度小于12度的进水平巷道中使用；在旱拉情况下，最大载重为4吨，最大运输角度为12度，采用12.5mm（4分绳），运输长度为400m,所需绞车牵引力为9.285KN，钢丝绳安全系数为8.626。

满足绞车和钢丝绳选型要求。

2.建议在角度小于10度的进水平巷道中使用；在旱拉情况下，最大载重为5吨，最大运输角度为10度，采用12.5mm（4分绳），运输长度为400m,所需绞车牵引力为9.6728KN，钢丝绳安全系数为8.280。

满足绞车和钢丝绳选型要求。

JD-25KW调度绞车钢丝绳静拉力（牵引力）：16KN钢丝绳直径：15.5mm（5分绳）容绳量：400m外形尺寸：长*宽*高=1460*1212*1267mm注解：使用极限建议在角度小于7度的进水平巷道中使用；在旱拉情况下，最大载重为11吨，最大运输角度为7度，采用15.5mm（5分绳），运输长度为400m,所需绞车牵引力为15.1KN，钢丝绳安全系数为8.275。

满足绞车和钢丝绳选型要求。

JD-40（A）调度绞车牵引力：25KN钢丝绳直径：18.5mm（6分绳）容绳量：500m外形尺寸：长*宽*高=1830*1794*1390mm注解：使用极限建议在角度小于10度的进水平巷道中使用；在旱拉情况下，最大载重为12吨，最大运输角度为10度，采用18.5mm（6分绳），运输长度为500m,所需绞车牵引力为23.52KN，钢丝绳安全系数为7.65。

满足绞车和钢丝绳选型要求。

JD-55调度绞车牵引力：39.2KN钢丝绳直径：21.5mm（7分绳）容绳量：760m外形尺寸：长*宽*高=3150*2280*1635mm注解：使用条件极限载重总重量在8.5t；沿线运输最大坡度角为21度；钢丝绳采用21.5mm （7分绳）；牵引长度760m；绞车所需牵引力为37.17KN；钢丝绳安全系数为6.604。

各类绞车技术参数绞车是一种用于起重和拖动重物的机械设备。

它们广泛应用于建筑、工程、采矿和航运等领域。

以下是不同类型绞车的技术参数的详细描述：1.铰接式绞车：-铰接式绞车是一种可移动的绞车，它可以通过铰接臂连接到支架上。

-最大起重能力：铰接式绞车的最大起重能力通常在20吨至500吨之间。

-高度：铰接式绞车的高度通常在20米至100米之间。

-臂长：臂长通常在10米至70米之间，具体取决于绞车的型号和用途。

2.桥式绞车：-桥式绞车是一种固定在立柱或横梁上的绞车，它可以沿着横梁或立柱行驶。

-最大起重能力：桥式绞车的最大起重能力通常在1吨至100吨之间。

-跨度：桥式绞车的跨度通常在10米至50米之间，具体取决于绞车的型号和用途。

-行驶速度：桥式绞车的行驶速度通常在5米/分钟至20米/分钟之间。

3.塔式绞车：-塔式绞车是一种高度较大且用于建筑工地的绞车。

-最大起重能力：塔式绞车的最大起重能力通常在2吨至64吨之间。

-高度：塔式绞车的高度通常在20米至100米之间。

-臂长：塔式绞车的臂长通常在20米至80米之间。

-回转角度：塔式绞车通常可以回转360度，以便于灵活操作。

4.矿井绞车：-矿井绞车是一种专门用于矿井中提升矿石和其他重物的绞车。

-最大起重能力：矿井绞车的最大起重能力通常在1吨至100吨之间，具体取决于矿井的需求和限制。

-速度：矿井绞车的速度通常在1米/秒至10米/秒之间，以便快速提升矿石。

-控制系统：矿井绞车通常配备了先进的自动控制系统，用于确保运行的安全和有效性。

以上是一些常见类型绞车的技术参数的简要描述。

不同的绞车具有不同的特点和应用领域，具体的技术参数可能因不同的制造商和型号而有所不同。

在选择绞车时，需要根据具体的需求和要求进行详细的调研和比较，以确保选择最适合的绞车。

各型号调度绞车参数

牵引力
kN
39.2
钢丝绳直径
mm
21.5
容绳量
m
760
电动机功率
kW
55
电压
V
外形尺寸(长×
宽×高)
mm
380/660 3150×2280×
1635
减速器
电控
减速比
主开关
157 181.17
QC83-80N QC83-80N
回柱绞车技术参数
平均绳速 (m/s)
电动机
滚筒尺寸(mm)
功率 (kW)
电压(V)
直径
宽度
0.17
7.5
380/660
276
272
0.102
7.5
380/660
280
230
V
mm
钢丝绳直径 (mm)
16 15.5
380/660 2670×1794×
1375
容绳量 (m)
80 80
JD-55型调度绞车技术参数
慢速时 140(平均) 200(平均) 300(平均)
牵引力KN 快速时
10
16
35
慢速
m/s
0.116
0.118
0.126
快速
m/s
0.915
1.098
1.145
容绳量
m
160
250
350
绳径
mm
Φ21.5
Φ24.5
Φ31
电机功率
kw
15
22
45
2500*720*81 3158*970*10 3845*1070*1
外型尺寸
mm
1
30

常用绞车技术参数

常用绞车技术参数绞车（winch）是一种用来升降或拉动重物的装置，广泛应用于建筑工地、港口、码头、矿山等场所。

下面是常用绞车的技术参数：1. 载重能力 - 这是绞车的最重要参数之一，指的是绞车能够承受的最大重量。

载重能力通常以吨（T）或千克（kg）为单位，可以根据具体需求选择。

2.紧急制动力矩-紧急制动力矩是指绞车在发生紧急情况时能够提供的制动力矩。

它通常以牛顿-米（N·m）为单位。

3.地锚力-地锚力是指绞车在拉动重物时对地面施加的力量，通常以牛顿（N）为单位。

地锚力的大小决定了绞车能够拉动多重的物体。

4. 提升速度 - 提升速度是指绞车升起或降低重物的速度。

它通常以米每分钟（m/min）或英尺每分钟（ft/min）为单位。

提升速度可以根据具体需求进行调整。

5. 转动速度 - 转动速度是指绞车绞盘旋转的速度。

它通常以每分钟（rpm）为单位。

转动速度的大小取决于绞车的设计和使用要求。

6.电机功率-电机功率是指绞车所配备的电动机能够提供的功率。

它通常以千瓦（kW）为单位。

电机功率决定了绞车的工作效率和承载能力。

7. 绞盘直径 - 绞盘直径是指绞车绞盘的直径大小。

它通常以毫米（mm）为单位。

绞盘直径的大小决定了绞车可以卷取多长的钢丝绳或钢索。

8.钢丝绳长度-钢丝绳长度是指绞车所配备的钢丝绳的长度。

它通常以米（m）为单位。

钢丝绳长度可以根据需要进行选择。

9. 解卷容量 - 解卷容量是指绞车可以卷取或解卷的钢丝绳的容量。

它通常以米（m）或英尺（ft）为单位。

解卷容量与绞盘直径和钢丝绳长度有关。

10.控制方式-控制方式指的是绞车的操作方式。

常见的控制方式包括手动、电动和遥控。

手动控制需要操作人员手动控制绞车的运行，而电动和遥控方式可以通过按钮或遥控器进行操作。

以上是常用绞车的技术参数。

根据实际需求，还可以考虑其他参数，如额定电压、绞车的尺寸和重量等。

在选择绞车时，建议综合考虑这些参数，以满足工作需求并确保安全性。

各类绞车参数介绍

各类绞车参数介绍绞车是一种用于提起或拉动重物的机械设备，广泛应用于建设、挖掘、港口、码头、采矿、物流等行业。

不同类型的绞车具有不同的参数和特点，下面是对各类绞车参数的详细介绍。

1.额定载荷额定载荷是绞车能够承载的最大重量，通常以吨为单位。

绞车的额定载荷要根据实际使用需求合理选择，不宜过小也不宜过大。

过小的额定载荷可能无法满足使用需求，而过大的额定载荷会导致绞车投资成本过高。

2.卷筒容量卷筒容量是指绞车卷筒可容纳钢丝绳的长度。

卷筒容量越大，绞车使用时换绳的频次就越少，提高了工作效率。

卷筒容量通常以米为单位。

3.勾口速度勾口速度是指绞车的钢丝绳速度，即绳速。

绞车的勾口速度应根据工作需求合理设定，过高的绳速可能导致工作不安全，过低的绳速会降低工作效率。

4.提升速度提升速度是指绞车的升降速度，即绞车抬升或下降负载的速度。

提升速度应根据实际使用需求和工作环境合理设定，过快的提升速度可能导致负载不稳定，过慢的提升速度会降低工作效率。

5.驱动方式绞车的驱动方式有电动驱动、液压驱动和气动驱动三种。

电动驱动绞车通常使用电动机提供动力，具有运行稳定、噪音低等特点；液压驱动绞车通过液压系统提供动力，适用于一些特殊工况；气动驱动绞车通过压缩空气提供动力，使用方便灵活。

6.功率绞车的功率是指驱动机构提供的功率大小，通常以千瓦为单位。

功率的选择应根据绞车的工作负荷、速度和效率等因素来确定，以保证绞车的正常运行。

7.钢丝绳直径钢丝绳直径是指绞车所使用的钢丝绳的直径大小。

钢丝绳直径的选择应根据绞车的额定载荷和安全系数来确定，直径过小可能会导致断裂，直径过大会增加绞车自重。

8.控制方式绞车的控制方式通常有手动控制和遥控控制两种。

手动控制需要操作员亲自进行控制，适用于操作空间较小的场合；遥控控制可以通过遥控器远程操作，适用于操作空间较大或存在危险环境的场合。

9.安全保护装置绞车通常配备有多种安全保护装置，如过载保护装置、限位器、断电保护装置等。

各种绞车技术参数

产品图片技术参数项目JD系列调度绞车型号JD3 JD5.5 JD1.0 JD1.6 牵引力(KN) 4.9 8 9.8 18.02绳速(m/s) 0.53 0.7 0.73 1.086绳径(mm) 7.7 12 12.5 15.5容绳量(m) 100 250 400 400 卷筒宽度(mm)直径(mm)电动机型号功率(Kw) 3 5.5 11.4 25 电压(V) 380 380 380 380外形尺寸长(mm)宽(mm)高(mm)传动比总重(Kg) 232 370 542 1370主要用途主要用于煤矿井下调度矿车及其他辅助运输工作，亦可用于矿山地面、冶金或建筑工地等进行调度和其他运输工作，也适合于小煤矿作提升矿物、材料使用。

Jd系列产品图片技术特征JD系列绞车均采用行星齿轮传动，绞车具有结构紧凑、刚性好、效率高、安装移动方便，起动平稳、操作灵活、制动可靠、噪音低等特点。

JH系列回柱绞车系列均具有隔爆性能，主要用于矿井下回柱放顶，亦可作运料、移溜槽等辅助牵引工作。

JH系列绞车均采用球面蜗轮副传动，具有结构紧凑、外型尺寸小，均能整机下井；绞车结构对称布置，呈长条形，底座呈雪撬状，故在井下自移平稳灵便；绞车重心低，底座刚性好，既可打顶柱，又可安设地锚，因此安装方便，运转平稳、安全可靠。

技术参数型号JD-1（JD-11.4）JD-1.6(JD-25) JD-2.5(JD-40) JD-3(JD-45)牵引力KN 10 16 25 30绳速m/s 0.43-1.03 0.6-1.2 1.115-1.632 1.115-1.632容绳量m 400 400 650 650绳径mm Φ12Φ16Φ20Φ20电机动车辆功率kw 11.4 52 40 45 外型尺寸mm 1100*765*730 1350*1140*1190 1900*2350*1370 1900*2350*1370 机重kg 550 1460 2800 2800主要用途JD系列调度绞车均为隔爆型，供矿井下或地面装载调度编组矿车及在中间巷道拖运矿车和其他辅助搬运之用。

搬运小绞车技术参数

（一）JD-40调度绞车 1、生产厂家：淮南煤矿机械厂 2、牵引力：30 KN4、容绳量：400m5、钢丝绳直径：φ18.5mm6、钢丝破断拉力总和：176 KN7、卷筒尺寸：620*580mm8、总减速比：42.249、外形尺寸：（长*宽*高）mm 2620*1794*139010、绞车重量（含电动机）：2700公斤（二）JD-55调度绞车1、生产厂家：淮南煤矿机械厂2、牵引力：40KN 4、容绳量：760m5、钢丝绳直径：φ21.5mm 钢丝绳破断拉力总和：233 KN7、卷筒尺寸（直径*宽度）：600*680mm8、总减速比：33.3 10、整机外形尺寸：（长*宽*高）mm ：3150*2280*165311、绞车重量（含电动机）：5670公斤（三）JD-11.4调度绞车 1、厂家：淮南煤矿机械厂 2、牵引力：9.8 KN 4、容绳量：400m5、钢丝绳直径：φ12.5mm钢丝绳破断拉力总和：78 KN 6、卷筒尺寸：224*304mm 7、总减速比：40.688、外形尺寸（长*宽*高）mm ：1120*766*727 9、绞车重量（含电动机）： 542公斤（四）JD-2.5调度绞车1、生产厂家：徐州矿山设备制造有限公司2、牵引力：25KN 4、容绳量：400m5、钢丝绳直径：Φ20mm钢丝绳破断拉力总和：192 KN6、卷筒尺寸（直径*宽度）：φ620*580mm 7、外形尺寸（长*宽*高）：1900*2350*1370 8、绞车重量（含电动机）： 2 800公斤（五）JD-2.5调度绞车1、生产厂家：安徽省宿洲龙华机械制造有限公司2、牵引力：25KN5、容绳量：400m6、钢丝绳直径：Φ20mm钢丝绳破断拉力总和：192 KN 7、卷筒尺寸（直径*宽度）：625*580mm 8、外形尺寸（长*宽*高）mm ：1790*1270*14809、绞车重量（含电动机）： 2450公斤（六）JD-1.6调度绞车1、厂家：徐州矿山设备制造有限公司2、牵引力：16KN 4、容绳量： 400m5、钢丝绳直径：φ16mm钢丝绳破断拉力总和：123 KN 6、卷筒尺寸：300*356mm7、外形尺寸（长*宽*高）：1350*1140*1190 8、绞车重量（含电动机）：1460公斤（七）JD-25调度绞车 1、生产厂家：淮南煤矿机械厂2、牵引力：17640牛顿力 4、容绳量：400m5、钢丝绳直径：φ15.5mm6、钢丝破断拉力总和：122 KN7、卷筒尺寸：310*400mm8、外形尺寸（长*宽*高）：1435*1187*1235 10、绞车重量（含电动机）：1542公斤（八）JY50×1.40S 运输绞车 1、基准层上钢丝绳紧张力：快速：50KN, 慢速：100KN2、基准层上钢丝绳紧速度：快速：1.40m/s,慢速：0.65 m/s5、卷筒尺寸：直径*宽度：φ605*600mm6、容绳量： 700m7、钢丝绳直径：φ24mm8、外形尺寸：3382 *1510 *2232 mm （长*宽*高）9、整机重量（含电动机）：6000公斤 15、轨型：18,22,24kg/m （九）JM2-14 型回柱绞车 1、生产厂家：淮南煤矿机械厂 2、牵引力：140 KN4、容绳量： 150m5、钢丝绳直径：φ22mm6、、钢丝破断拉力总和：233KN7、卷筒尺寸（直径*宽度）：φ400*300mm 8、总减速比： 17510、绞车重量（含电动机）：2480公斤 11、外形尺寸（长*宽*高）：2655*978*988 （十）JH-14 型回柱绞车1、生产厂家：凯胜重工有限公司2、牵引力：140 KN3、平均绳速：0.113 m/s4、容绳量： 150m5、钢丝绳直径：φ22mm6、钢丝破断拉力总和：233KN7、卷筒尺寸（直径*宽度）：φ400*300mm 8、总减速比：175 10、绞车重量（含电动机）：2505公斤 11、外形尺寸（长*宽*高）：2792*978*1063（十一）JH-8回柱绞车1、生产厂家：徐州矿山设备制造厂2、形式：单滚筒缠绕式5、容绳量： 80m6、钢丝绳直径： 15.5mm钢丝破断拉力总和：122 KN7、卷筒尺寸： 280*320mm 8、传动比：181.29、外形尺寸（长*宽*高）：1550*530*570 10、绞车重量（含电动机）：650公斤（十二）JH-14回柱绞车1、生产厂家：徐州矿山设备制造厂2、形式：单滚筒缠绕式5、容绳量： 120m6、钢丝绳直径：φ22mm 钢丝破断拉力总和：233KN7、卷筒尺寸：φ380*300mm 8、总减速比： 1889、外形尺寸（长*宽*高）：20300*680*815 mm10、绞车重量（含电动机）：1400公斤（十三）JH2-5回柱绞车 1、厂家：徐州矿山设备制造厂 2、形式：单滚筒缠绕式 3、牵引力：平均49KN4、绳速：平均10.2m/min5、容绳量： 80m6、钢丝绳直径：φ16mm钢丝绳破断拉力总和：123 KN 7、卷筒尺寸： 276*272 8、总减速比：1579、外形尺寸：1510*624*515（长*宽*高） 10、绞车重量（含电动机）：622公斤（十四）SDJ-28双速多用绞车生产厂家：江苏省无锡市南泉煤矿设备厂 1、钢丝绳直径：Φ26mm 钢丝绳破断拉力总和：325KN 2、容绳量：325m6、外型尺寸（长*宽*高）：3200*983*1116 mm7、整机重量：4000公斤 8、卷筒尺寸：Φ500*520 mm（十五）JSDB-19双速多用绞车1、生产厂家：安徽省宿州市龙华机械厂2、容绳量：400m3、钢丝绳直径：Φ30mm 钢丝绳破断拉力总和：433KN7、外型尺寸（长*宽*高）：3500*1455*1270 mm8、整机重量：5500公斤 9、卷筒尺寸：Φ600*768 mm（十六）JSDB-25双速多用绞车1、生产厂家：安徽省宿州市龙华机械厂2、容绳量：500m3、卷筒尺寸：Φ580*730 mm4、钢丝绳规格：直径：Φ30mm 钢丝绳破断拉力总和：433KN8、外型尺寸（长*宽*高）：4010*1210*1135mm9、整机重量：7600公斤（十七）SQ-1200/55型顺槽连续牵引车1、生产厂家：兖矿集团常州科学技术开发研究所2、绞车功率：55KW3、牵引力：50KN4、平均绳速：1m/s5、钢丝绳直径：φ21.5mm6、卷筒尺寸：1200mm7、最大容绳量：500m8、电动机规格型号：YB280M- 69、减速器型号：ZDGYK-111，传动比：12.510、电力液压制动器：YWZ5-31511、外形尺寸（长*宽*高）：2400*1500*140012、轨距：900mm 600mm（十八）SQ-80/75型牵引绞车1、生产厂家：常州科研所2、功率：75KW3、牵引力：60KN4、速度：1～1.7m/S5、钢丝绳直径：φ22mm-φ24 mm6、滚筒直径：φ1200mm7、容绳量：1000m8、电动机：YBK2-280S-49、转速：1480r/min10、减速器型号：DBYK280生产厂家：常州减速机总厂有限公司11、防爆型电力液压推动器：BEd201/6（十九）SQ-80/110B型牵引绞车1、生产厂家：常州科研所2、功率：110KW3、牵引力：80KN4、速度：1～1.67m/S5、钢丝绳直径：φ24mm6、滚筒直径：φ1200mm7、容绳量：1000m8、轨距：900m9、减速器型号：DBYK-28010、防爆型电力液压推动器：Bd301/6（二十）SQ-90/132型牵引绞车1、生产厂家：常州科研所2、功率：132KW3、牵引力：90KN4、无极变速：0.2～2.4m/S5、钢丝绳直径：φ22～24mm6、滚筒直径：φ1400mm7、容绳量：1000m8、轨距：900m（二十一）JWB110BJ型牵引绞车1、生产厂家：常州市武进矿用设备厂2、功率：110KW3、牵引力：80KN4、无极变速：1～1.67m/S5、钢丝绳直径：Φ24mm6、滚筒直径：φ1200mm7、容绳量： 1000m8、轨距：900m9、减速器型号：CKDCYK280生产厂家：江苏省金象减速机有限公司10、防爆型电力液压推动器：BEd201/611、电力液压鼓式制动器：BYW-500/201(二十二)、SQ-100/132P型牵引绞车1、生产厂家：常州科研所2、功率：132KW3、牵引力：100KN4、牵引速度：0-1-2 m/S5、钢丝绳直径：φ26mm6、滚筒直径：φ1200mm7、轨距：900m。

各种绞车及钢丝绳全参数表

各种绞车参数表正提绞车钢丝绳提升能力验算办法(1)、计算钢丝绳在滚筒上的最大静力Sbmax：Sbmax =Qd（sinα+f1cosα）+Pk×Lc(sinα+f2ccosα)式中：Sbmax：最大静力，Kg；Qd=Q+Qc，Qc：容器（包括连接装置）的重量，Kg；Q：容器的载重量，即实际一次提升量，Kg；α：巷道的最大倾斜角度； Pk：钢丝绳的单重，Kg/m；Lc：提升距离，m；f1:提升容器在倾斜轨道上的阻力系数,通常取0.01 ；f2：钢丝绳的磨擦阻力系数，通常取 0.40；(2)、安全系数的测定：Sb/Sbmax≥6.5;根据规程规定,即计算值大于6.5时,钢丝绳满足提升要求。

对拉绞车钢丝绳提升能力验算办法(1)、计算钢丝绳在滚筒上的最大静力Sbmax：Sbmax =Qd（sinα+f1cosα）式中：Sbmax：最大静力，Kg；Qd=Q+Qc，Qc：容器（包括连接装置）的重量，Kg；Q：容器的载重量，即实际一次提升量，Kg；α：巷道的最大倾斜角度；f1:提升容器在倾斜轨道上的阻力系数,通常取0.01 ；(2)、安全系数的测定：Sb-3×F/Sbmax≥6.5;根据规程规定,计算值大于6.5时,钢丝绳满足提升要求。

F:绞车牵引力,千克力.(25KW绞车牵引力为1800千克力)（二）提升运输能力验算1、各类绞车具体技术要求参数绞车及钢丝绳运输时最大端载荷为：Q总=Q（Sinα±f1Cosα）+qL(Sinα±f2Cosα)。

钢丝绳安全系数：m=Qq/Q总式中：Q----提升或拖运设备重量；q----每m钢丝绳单重；α--- 巷道坡度；f1----设备或车辆运动阻力系数轨道提升运输取0.01，底板拖运取0.3；f2----提升钢丝绳运动阻力系数轨道提升运输取0.02，底板拖运取0.02。

Qq---- 钢丝绳破断拉力。

M ----钢丝绳安全系数，轨道提升运输取6.5，底板拖运取3.5。

各类绞车技术参数

45KW 回柱绞车主要技术参数JH-2045KW 200KN 380/660(V) 0.167m/S 510mm 230m* 0 26mm4548Kg9、整机外形尺寸： 3456*1100*1070mm车型号：定功率：定牵引力：机电压：均绳速：筒直径：绳量：1、绞2、额3、额4、电5、平6、滚7、容8、重量45KW 回柱绞车主要技术参数1、绞车型号：JH-202、额定功率：45KW3、额定牵引力：200KN4、电机电压：380/660(V)5、平均绳速：0.167m/S6、滚筒直径：510mm7、容量：230m* C 26mm8、重量：4548Kg9、整机外形尺寸：3456*1100*1070mm18.5KW 回柱绞车主要技术参数1、绞车型号：JH-142、额定功率：18.5KW 3、额定牵引力：140KN 4、电机电压：380/660(V)5、平均绳速：0.113m/S6、滚筒直径：400mm7、容绳量：150m* C 21.5mm8、重量：2505Kg9、整机外形尺寸：2792*978*1063mmJD-55KW绞车技术特征绞车型号:一JD-55牵引力(kg):—4000容绳量(m): 021.5mm*760m 绞车重量(kg): — 5670 电动机电压(v): — 38D/660 转速(r/m): — 980 滚筒尺寸(mm): 600 * 680 挂车数:一1辆JD-40KW绞车技术特征绞车型号:一JD-40 牵引力(kg):—3000 容绳量(m):^21.5mm*400m 绞车重量(kg)：—2700 电动机电压(v): — 380/660 转速(r/m): —1470 滚筒尺寸(mm): ^620*580 挂车数:一1辆JD-25KW绞车技术特征绞车型号:一JD - 25牵引力(kg): —1800容绳量(m):如8.5mm*300m 绞车重量(kg):—1370 电动机电压(V)：—380/660 滚转ii(r/m):—1465滚筒尺寸(mm): *310*400 挂车数:一1辆JDJ1.4KW绞车技术特征绞车型号:一JD -11.4 牵引力(kg): —1000 容绳量(m):0l 5.5mm*160m 绞车重量(kg): — 542 电动机电压(v): —380/660 滚转®(r/m):—1460 滚筒尺寸(mm):^224*304 挂车数：—1辆EBZ160 型掘进机操作规程1、只有经过培训合格被授权操作的专职司机才能操作掘进机，司机必须持证上岗。

各类绞车技术参数

各类绞车技术参数绞车是一种用于提升和下降重物的机械设备，常用于建筑工地、港口、矿山等需要进行重物吊装的场所。

绞车的技术参数包括承载能力、工作速度、工作范围等。

下面将介绍几种常见的绞车技术参数。

1.承载能力：绞车的承载能力是指其能够吊起的最大重量，通常以吨（T）为单位。

不同类型和型号的绞车承载能力不同，常见的绞车承载能力范围从1吨到1000吨不等。

2. 工作速度：工作速度是指绞车工作时提升或下降重物的速度，通常以米/分钟（m/min）为单位。

工作速度通常可以调节，以适应不同工作要求。

绞车的工作速度一般分为高速和低速两档，高速一般在10-30m/min之间，低速一般在1-10m/min之间。

3.工作范围：绞车的工作范围是指它可以覆盖的水平和垂直范围。

水平范围是指绞车在水平方向上可以移动的距离，通常以米（m）为单位；垂直范围是指绞车的起升高度，即绞车能够将重物提升的最高高度，通常以米（m）为单位。

4.电机功率：绞车的电机功率是指绞车所装备的电机的输出功率，通常以千瓦（KW）为单位。

电机功率决定了绞车的工作能力和效率，高功率的电机可以更快、更稳定地完成吊装任务。

5.控制方式：绞车的控制方式有手动控制和电动控制两种。

手动控制需要人工操作进行提升和下降，适用于小型绞车；电动控制则由电控系统控制绞车的运行，可以实现远程控制和自动化操作。

6.紧急制动器：绞车通常配备有紧急制动器，用于在紧急情况下停止绞车的运行。

紧急制动器可以通过刹车盘和刹车雷达等机械和电子元件实现，能够在绞车运行中出现故障或意外时快速停止绞车的运动。

7.安全保护装置：绞车通常还配备有多种安全保护装置，用于确保工作过程中的安全。

常见的安全保护装置包括限位器（用于控制绞车的起升和下降范围）、重载保护器（用于防止超载）、断电保护器（用于在断电时停止绞车的运行）等。

总结：绞车的技术参数根据使用场景和需求的不同而有所差异。

了解和掌握绞车的技术参数对于正确选择和使用绞车有着重要的作用，能够提高工作效率和安全性。

各种绞车技术参数

2JDM-20
2JDM-25
2JC-200
4JC-250
2JDM-30
牵引力
KN
140
200
250
200
250
300
工作绳速
m/s
0.115
0.15
0.15
0.15
0.15
0.16
回绳速度
m/s
0.115
0.15
0.30
0.15
0.15
0.32
绳径
m
m
①26
①32
①32
①32
①32
①36
电机功率
JD-1
JD-1.6
JD-2.5
JD-4
技术参数
(JD-11.4)
(JD-25)
(JD-40)
(JD-55)牵Βιβλιοθήκη 力kN1016
25
40
钢丝绳直径
mm
12.5
15
18.5
21.5
容绳量
m
400
400
400
760
电动机功率
kW
11.4
25
40
55
电压
V
380/660
380/660
380/660
380/660
0.78
0.18
0.87
最小绳速
m/s
0.092
0.567
0.09
0.53
0.10
0.480
容绳量
m
100
200
250(340)
绳径
mm
①15.5
①22
①25(22)
电机功率

各种绞车技术参数

产品图片技术参数项目JD系列调度绞车型号JD3 JD5.5 JD1.0 JD1.6 牵引力(KN) 4.9 8 9.8 18.02绳速(m/s) 0.53 0.7 0.73 1.086绳径(mm) 7.7 12 12.5 15.5容绳量(m) 100 250 400 400 卷筒宽度(mm)直径(mm)电动机型号功率(Kw) 3 5.5 11.4 25 电压(V) 380 380 380 380外形尺寸长(mm)宽(mm)高(mm)传动比总重(Kg) 232 370 542 1370主要用途主要用于煤矿井下调度矿车及其他辅助运输工作，亦可用于矿山地面、冶金或建筑工地等进行调度和其他运输工作，也适合于小煤矿作提升矿物、材料使用。

Jd系列产品图片技术特征JD系列绞车均采用行星齿轮传动，绞车具有结构紧凑、刚性好、效率高、安装移动方便，起动平稳、操作灵活、制动可靠、噪音低等特点。

JH系列回柱绞车系列均具有隔爆性能，主要用于矿井下回柱放顶，亦可作运料、移溜槽等辅助牵引工作。

JH系列绞车均采用球面蜗轮副传动，具有结构紧凑、外型尺寸小，均能整机下井；绞车结构对称布置，呈长条形，底座呈雪撬状，故在井下自移平稳灵便；绞车重心低，底座刚性好，既可打顶柱，又可安设地锚，因此安装方便，运转平稳、安全可靠。

技术参数型号JD-1（JD-11.4）JD-1.6(JD-25) JD-2.5(JD-40) JD-3(JD-45)牵引力KN 10 16 25 30绳速m/s 0.43-1.03 0.6-1.2 1.115-1.632 1.115-1.632容绳量m 400 400 650 650绳径mm Φ12Φ16Φ20Φ20电机动车辆功率kw 11.4 52 40 45 外型尺寸mm 1100*765*730 1350*1140*1190 1900*2350*1370 1900*2350*1370 机重kg 550 1460 2800 2800主要用途JD系列调度绞车均为隔爆型，供矿井下或地面装载调度编组矿车及在中间巷道拖运矿车和其他辅助搬运之用。

各类绞车技术参数

45KW回柱绞车主要技术参数1、绞车型号：JH-202、额定功率：45KW3、额定牵引力：200KN4、电机电压：380/660(V)5、平均绳速：0.167m/S6、滚筒直径：510mm7、容绳量：230m*￠26mm8、重量：4548Kg9、整机外形尺寸：3456*1100*1070mm45KW回柱绞车主要技术参数1、绞车型号：JH-202、额定功率：45KW3、额定牵引力：200KN4、电机电压：380/660(V)5、平均绳速：0.167m/S6、滚筒直径：510mm7、容绳量：230m*￠26mm8、重量：4548Kg9、整机外形尺寸：3456*1100*1070mm18.5KW回柱绞车主要技术参数1、绞车型号：JH-142、额定功率：18.5KW3、额定牵引力：140KN4、电机电压：380/660(V)5、平均绳速：0.113m/S6、滚筒直径：400mm7、容绳量：150m*￠21.5mm8、重量：2505Kg9、整机外形尺寸：2792*978*1063mmEBZ160型掘进机操作规程1、只有经过培训合格被授权操作的专职司机才能操作掘进机，司机必须持证上岗。

2、开车前必须检查并确认周围环境及人员的安全。

3、启动油泵电机前，应检查各液压阀和供水阀的操作手柄，必须处中的位置。

4、切割头必须在旋转的情况下才能贴靠工作面。

5、切割时要根据煤或岩石的硬度，掌握好切割头的切割深度和切割厚度，切割头进入切割时应点动操作手柄，缓慢进入煤壁切割。

6、机器向前行走时，应注意扫底并清除机体两侧的浮煤，扫底时应避免底板出现台阶，防止产生掘进机爬高。

7、调动机器前进或后退时，必须收起后支撑，抬起铲板。

8、切割部工作时，若遇闷车现象应立即脱离切割或停机，防止切割电动机长期过载。

9、对大块掉落煤岩，应采用适当方法破碎后再进行装载，若大块矸石被龙门卡住时，应立即停车，进行人工破碎，不能用刮板机强拉。

10、液压系统和供水的压力不准随意调整，若需要调整时应由专职人员进行。

各类绞车技术全参数

45KW回柱绞车主要技术参数1、绞车型号：JH-202、额定功率：45KW3、额定牵引力：200KN4、电机电压：380/660(V)5、平均绳速：0.167m/S6、滚筒直径：510mm7、容绳量：230m*￠26mm8、重量：4548Kg9、整机外形尺寸：3456*1100*1070mm45KW回柱绞车主要技术参数1、绞车型号：JH-202、额定功率：45KW3、额定牵引力：200KN4、电机电压：380/660(V)5、平均绳速：0.167m/S6、滚筒直径：510mm7、容绳量：230m*￠26mm8、重量：4548Kg9、整机外形尺寸：3456*1100*1070mm18.5KW回柱绞车主要技术参数1、绞车型号：JH-142、额定功率：18.5KW3、额定牵引力：140KN4、电机电压：380/660(V)5、平均绳速：0.113m/S6、滚筒直径：400mm7、容绳量：150m*￠21.5mm8、重量：2505Kg9、整机外形尺寸：2792*978*1063mmEBZ160型掘进机操作规程1、只有经过培训合格被授权操作的专职司机才能操作掘进机，司机必须持证上岗。

2、开车前必须检查并确认周围环境及人员的安全。

3、启动油泵电机前，应检查各液压阀和供水阀的操作手柄，必须处中的位置。

4、切割头必须在旋转的情况下才能贴靠工作面。

5、切割时要根据煤或岩石的硬度，掌握好切割头的切割深度和切割厚度，切割头进入切割时应点动操作手柄，缓慢进入煤壁切割。

6、机器向前行走时，应注意扫底并清除机体两侧的浮煤，扫底时应避免底板出现台阶，防止产生掘进机爬高。

7、调动机器前进或后退时，必须收起后支撑，抬起铲板。

8、切割部工作时，若遇闷车现象应立即脱离切割或停机，防止切割电动机长期过载。

9、对大块掉落煤岩，应采用适当方法破碎后再进行装载，若大块矸石被龙门卡住时，应立即停车，进行人工破碎，不能用刮板机强拉。

10、液压系统和供水的压力不准随意调整，若需要调整时应由专职人员进行。

煤矿井下常用调度绞车、回柱绞车、无极绳绞车(顺槽连续牵引车)技术参数及基础图集

煤矿井下常用调度绞车、回柱绞车、无极绳绞车（顺槽连续牵引车）技术参数及基础图集一、绞车运输设备技术参数（一）JD-1，JD-1.6，JD-2系列调度绞车技术参数见（表2-2-1），基础图见（图2-2-1）、（图2-2-2）、（图2-2-3）和（图2-2-4）表2-2-1JD-1、D-1.6型（JD-22）和JD-2型（JD-25）调度绞车技术规范（二）JD-2.5，JD-3系列调度绞车技术参数见（表2-2-2），基础图见（图2-2-5）、（图2-2-6）、（图2-2-7）、（图2-2-8）表2-2-2JD-2.5型（JD-40）和JD-3型（JD-45）调度绞车技术规范（三）JY-4系列调度绞车技术参数见（表2-2-3），基础图见（图2-2-9）、(图2-2-10)、(图2-2-11)表2-2-3执行标准：JB/T9028-1999《运输绞车》（四）JH-8系列回柱机技术参数见（表2-2-4）表2-2-4JH-8系列回柱绞车技术规范（五）JH-14C和JH-20A回柱机技术参数见（表2-2-5），基础图见（图2-2-12）表2-2-5JH-14C和JH-20A型回柱绞车技术规范（六）SDJ系列回柱机技术参数见（表2-2-6），基础图见（图2-2-13）、（图2-2-14）、（图2-2-15）表2-2-6ＳＤＪ系列多用途绞车技术规范二、顺槽连续牵引车技术规范（一） SQ-1200型顺槽连续牵引车见表2-2-7表2-2-74.运输能力连续牵引车牵引能力可根据验算程序计算确定，对适应坡度和牵引重量进行计算，一般情况可参考表2-2-7选用，在1500m 运距工况条件下连续牵引车运输能力见表2-2-8表2-2-8绞车、张紧装置及尾轮基础图见（图2-2-17）、（图2-2-18）、（图2-2-19）、（图2-2-20）、（图2-2-21）、（图2-2-22）。

三、绞车基础图集JD-2.5绞车基础图（济南煤机厂）绞车铸铁底座，厚350mm，孔径30mm，使用螺栓直径26mm。

矿用绞车及钢丝绳技术参数

矿用绞车及钢丝绳技术参数1.绞车额定载荷：矿用绞车的额定载荷是指在正常工作条件下，绞车能够承载的最大重量。

额定载荷的大小取决于绞车的型号和设计参数，可以从几吨到上百吨不等。

2.静止起升力：静止起升力是指绞车静止运行时能够提供的最大起升力。

这个参数通常比额定载荷要大，因为在绞车不运行时，起重物重量会对绞车产生更大的影响。

3. 钢丝绳直径：矿用绞车使用的钢丝绳直径通常在10mm到40mm之间。

钢丝绳的直径越大，承载能力也越大。

4.钢丝绳长度：钢丝绳的长度取决于绞车使用的工作距离。

短距离的绞车通常使用较短的钢丝绳，而长距离绞车需要使用较长的钢丝绳。

5.绞车工作速度：绞车的工作速度是指提升和下降起重物的速度。

这个参数通常以米/分钟为单位进行计算。

6.绞车起升高度：绞车起升高度是指绞车可以提升起重物的最大高度。

起升高度的大小取决于钢丝绳长度和绞车设计参数。

7.电机功率：绞车使用电动机作为驱动设备，电机功率是指驱动绞车运行所需的功率。

电机功率的大小与绞车的额定载荷和工作速度有关。

8.频率变频范围：现代绞车多使用频率变频控制技术，可以根据实际工况需求调整绞车的运行频率。

频率变频范围是指绞车运行频率可调整的范围。

9.自动化控制系统：矿用绞车通常配备自动化控制系统，用于实时监控和控制绞车的工作状态。

自动化控制系统可以提高绞车的安全性、可靠性和工作效率。

总结起来，矿用绞车的技术参数包括绞车额定载荷、静止起升力、钢丝绳直径和长度、工作速度、起升高度、电机功率、频率变频范围、自动化控制系统等。

这些参数的大小和选择需要根据具体的工作需求和安全要求来确定。

不同矿山、不同工况下的绞车和钢丝绳技术参数也会有所差异。
