建筑工程施工中机电图纸会审要点(二)：电气专业
建筑工程施工中机电图纸会审要点（二）：电气专业一.设计总说明1.设计说明中的设计依据是否合理。
是否符合国家新规范，新标准。
２.设备材料选型是否合理，是否满足最新节能、防火安全规范要求，是否在成本控制方面可以进行技术优化。
3.图纸的表示方法、图例、符号、标注是否符合规定。
4．表述是否清楚，有无错误及矛盾和遗漏等问题。
二.高、低压变配电系统１.在有《供电方案》的前提下，是否符合国家及当地供电部门关于变配电设施的建设标准和规定。
2.变配电室设计是否符合供电方案的要求，深入负荷中心。
3.系统图参数标注是否明确、无误。
4.变配电设备选型采用性能及技术参数较先进、环保节能产品，经济合理。
5.新技术、新产品的应用已经经过实践验证；设备安全、可靠、运行灵活，便于维护。
6.变配电室、电气间、竖井等的楼板、墙体预留孔洞是否正确，大型设备的搬运是否有通道。
7.应根据工程的性质、负荷容量及当地供电部门要求考虑是否设置自备电源,如需设置，根据所需负荷容量和经济成本在EPS和柴油发电机组之间综合考虑。
8.由于变配电设计都是由当地供电部门指定的设计单位设计,建筑设计院进行预留，需重点审核预留条件是否符合当地供电部门规定以及通向室外管线的防水处理。
9.用电性质设置是否合理。
居住性质是否设置公变，商业是否设置专变。
10.变电所位置设备是否合理。
变电所净空高度是否满足供电要求，面积摆设是否适当合理。
11.通过用户用电量统计，复核变压器容量设置。
12.复核发电机组容量设置。
排烟管道是否存在，管道伸向及高度是否满足环评。
发电机组振动及噪声是否满足环评。
三.动力及照明配电系统1.由变电所供电的住宅宜采用TN系统，但单体建筑物内应采用TN-S 系统。
2.住宅单元竖向配电为三相四线制，每层每户水平配线为单相三线，三相负荷要基本平衡。
3.设备间、竖井及桥架的设置在满足规范和当地供电部门要求的情况下，面积合理，过大造成浪费，过小造成安装维修不便。
机电安装工程施工技术方案(完整版)
机电安装工程施工技术方案（完整版）1 电气工程1 施工准备施工前先熟悉图纸资料，并组织有关人员进行图纸会审，核实图中选用的设备材料，根据工期安排及进度要求合理配备劳动力、准备工机具及材料，同时提出备料及分批采购计划。
2 材料进场及检验(1）所有发放到班组的主要设备、材料、成品和半成品必须有合格的检验结论记录。
所有发放到班组的主要设备、材料、成品和半成品报监理工程师检验。
(2)经批准的免检产品或认定的名牌产品，进场验收时，可不做抽样检测。
(3）变压器、高压电器及电瓷制品检查项目：①产品带有合格证和随机文件，变压器有出厂试验记录；②外观检查：有符合设计的铭牌，附件齐全，绝缘件无缺损、裂纹。
(4）高低压开关柜、应急电源、直流电源柜及动力、照明配电箱检查项目：①产品带有合格证和随机文件，生产许可证和安全认证制度的产品，有许可证编号和安全认证标志。
应急电源有出厂试验记录。
②外观检查：有符合设计的铭牌，柜内元器件无损坏丢失、接线无脱落脱焊，涂层完整，无明显碰撞凹陷。
(5）低压开关设备等检查项目：①产品带有合格证和随机文件，实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志。
②外观检查：有符合设计的铭牌，附件齐全，电气接线端子完好，设备器件无缺损，涂层完整。
(6）照明灯具及附件检查项目：①检验合格证及随机文件；②灯具涂层完整，无损伤，附件齐全。
防爆灯具铭牌上有防爆标志和防爆合格证号，普通灯具有安全认证标志；③现场抽样检查成套灯具的绝缘电阻、内部接线等性能。
灯具的绝缘电阻不小于2兆欧，内部接线为铜芯绝缘电线，芯线截面积不小于0.5㎜2，橡胶或PVC 绝缘电线的绝缘层厚度不小于0.6mm。
(7）开关、插座、接线盒及其附件检查项目：①查验合格证，防爆产品有防爆标志和防爆合格证号，实行安全认证制度的产品，有安全认证标志。
②开关、插座的面板及接线盒盒体完整、无碎裂、零件齐全。
③性能检测：不同极性带电部件间的电气间隙和爬电距离不小于3mm；绝缘电阻值不小于 5 兆欧；用自攻锁紧螺钉或自切螺钉安装的螺钉与软塑固定件旋合长度不小于8mm，软塑固定件在经受10 次拧紧退出试验后，无松动或掉渣，螺钉及螺纹无损坏现象，金属间相旋合的螺钉螺母，拧紧后完全退出，反复5次仍能正常使用。

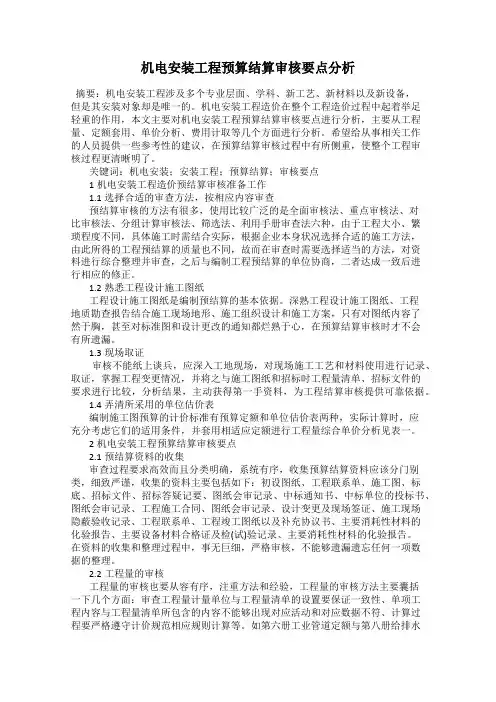

机电安装工程预算结算审核要点分析76
机电安装工程预算结算审核要点分析摘要：机电安装工程涉及多个专业层面、学科、新工艺、新材料以及新设备，但是其安装对象却是唯一的。
机电安装工程造价在整个工程造价过程中起着举足轻重的作用，本文主要对机电安装工程预算结算审核要点进行分析，主要从工程量、定额套用、单价分析、费用计取等几个方面进行分析。
希望给从事相关工作的人员提供一些参考性的建议，在预算结算审核过程中有所侧重，使整个工程审核过程更清晰明了。
关键词：机电安装；安装工程；预算结算；审核要点1机电安装工程造价预结算审核准备工作1.1选择合适的审查方法，按相应内容审查预结算审核的方法有很多，使用比较广泛的是全面审核法、重点审核法、对比审核法、分组计算审核法、筛选法、利用手册审查法六种，由于工程大小、繁琐程度不同，具体施工时需结合实际，根据企业本身状况选择合适的施工方法，由此所得的工程预结算的质量也不同，故而在审查时需要选择适当的方法，对资料进行综合整理并审查，之后与编制工程预结算的单位协商，二者达成一致后进行相应的修正。
1.2熟悉工程设计施工图纸工程设计施工图纸是编制预结算的基本依据。
深熟工程设计施工图纸、工程地质勘查报告结合施工现场地形、施工组织设计和施工方案，只有对图纸内容了然于胸，甚至对标准图和设计更改的通知都烂熟于心，在预算结算审核时才不会有所遗漏。
1.3现场取证审核不能纸上谈兵，应深入工地现场，对现场施工工艺和材料使用进行记录、取证，掌握工程变更情况，并将之与施工图纸和招标时工程量清单、招标文件的要求进行比较，分析结果，主动获得第一手资料，为工程结算审核提供可靠依据。
1.4弄清所采用的单位估价表编制施工图预算的计价标准有预算定额和单位估价表两种，实际计算时，应充分考虑它们的适用条件，并套用相适应定额进行工程量综合单价分析见表一。
2机电安装工程预算结算审核要点2.1预结算资料的收集审查过程要求高效而且分类明确，系统有序，收集预算结算资料应该分门别类，细致严谨，收集的资料主要包括如下：初设图纸、工程联系单、施工图、标底、招标文件、招标答疑记要、图纸会审记录、中标通知书、中标单位的投标书、图纸会审记录、工程施工合同、图纸会审记录、设计变更及现场签证、施工现场隐蔽验收记录、工程联系单、工程竣工图纸以及补充协议书、主要消耗性材料的化验报告、主要设备材料合格证及检(试)验记录、主要消耗性材料的化验报告。
机电安装工程交叉作业方案
机电安装工程交叉作业方案本工程施工各专业交叉作业多，安装预留预埋要求位置准确无误，安装工程配合的
好坏将直接影响整个工程的进度和质量，因此将采取以下措施：
1.把好图纸会审关。
安装各专业技术人员必须认真熟悉图纸，逐个复核预留预埋构件和孔洞的位置、尺寸，并以书面文件的形式提交土建专业核对，尽可能减少差错和返工
2.做好技术交底。
由各专业技术人员对施工班组进行技术交底，对施工方法、技术要求、计划安排均交待清楚，并保存交底记录
3.及时配合预留预埋，按照土建的施工进度提前做好预留预埋的预制工作，要求预制深度达70%以上，在土建施工的同时或在土建提出的期限内完成预留预埋工作
4.保证预留预埋工作的高质量。
依据土建提供的基准线确定其位置，并采取焊接等加固方法可靠固定，还须采取措施防止堵塞，在浇注混凝土时派专人在现场检查，防止在土建施工中被损坏和移动
5.预留预埋在浇注混凝土之前，安装和土建技术负责人一起检查、复核工序交接单，并经建设单位有关人员复验无误前方可浇注混凝土
6.在土建拆模后，及时检查预埋件的位置是否正确，并清理干净，发现问题需及时采取补救措施，预防大量剔凿和节断钢筋
7.增强与土建、装饰工程的现场联系，有关技术质量、交叉施工等事项以工程联系单的形式及时通知各方。
中间交接的工序和项目要及时办理中间交接记录
8.安装工程与装饰工程配合施工的主要有照明灯具、开关和开关箱、扬声器等器件的安装，以上器件宜在到货以后提前取得样品的准确尺寸和安装的准确位置，以书面形式提交装饰单位，以便留孔
9.吊顶内的管道系统须做好水压试验，确保无渗漏，试压用的水不得随意排放，不得影响装修工程施工。
机电工程安装施工技术要点解析
机电工程安装施工技术要点解析摘要：目前来看，我国自动化行业与建设工程的发展，让机电设备的类型有了更多层次的变化，无论功能还是结构都变得更加复杂。
现如今，大部分工业、农业等企业在生产过程中都具有自动化机电设备，以及工程中各种机电设备的融入，都进一步巩固了机电安装的地位。
一般来说，在工业、民用建设项目的设备、线路、管道以及非标钢构件的安装等都属于机电安装的范畴，机电安装是有着一定规模的工作，对于某些大型机电工程来说，机电安装的周期甚至可以达到半年或以上。
值得一提的是，随着各项产业的发展，对于机电安装的要求也就越来越高，机电安装施工技术的类型也在随之增加和完善，有关部门应该加强安装施工技术中的要点工作。
关键词：机电工程；安装；施工技术；要点1机电工程概述机电安装工程的概述机电安装工程主要是指对设备、排水、电气、通风、自动化的安装与调试。
机电安装工程中涉及很多新技术新材料的采用，结构复杂、工期短、施工难度大、涵盖内容广、质量要求高，因此，机电安装工程对于整个工程的质量和效率起着非常关键的影响。
严格管控机电安装工程的施工，不仅可以提升整个工程的效率和质量，还可以提高工程的经济效益，使整个工程得以顺利进行。
其次，由于机电安装工程具有安装工程量大以及工期较为紧张的特点，因此，在开展机电安装施工过程中常常会出现与其他施工环节共同进行的现象，这种现象的发生就导致出现大面积、人数多以及专业多同时施工场面，针对这种情况，在实际机电安装工程施工过程中就一定要详细以及缜密严谨的施工计划，并做好内部统筹工作，加强外部协调工作，进而为更好更加有效的展开机电安装工程奠定良好基础，确保机电安装工程顺利进行。
2机电安装工程施工质量的影响因素2.1土建施工质量的好坏土建工程作为机电安装工程中的重要基础设施，对机电安装施工的质量以及产品的整体质量有很大的影响。
机电装置能否安全可靠地运行和土建工程质量是否达标有着十分紧密的联系。
一般情况下，土建施工和机电施工应当加强配合，做好的标高、抹灰装饰和材料管理，充分掌握相应的厚度，预留空洞，保证预留的高度和深度。
机电_施工方案(3篇)
第1篇一、工程概况1. 工程名称：XX项目机电安装工程2. 工程地点：XX市XX区XX路XX号3. 工程规模：本项目总建筑面积为XX万平方米，其中地上XX万平方米，地下XX万平方米。
4. 工程内容：包括给排水、电气、通风空调、消防、电梯、智能化等机电安装工程。
5. 工程特点：施工工期紧、质量要求高、技术难度大。
二、施工组织设计1. 施工单位：XX机电安装工程有限公司2. 施工队伍：由经验丰富的施工技术人员、管理人员和操作人员组成，确保施工质量和进度。
3. 施工进度计划：按照合同约定，确保在规定工期内完成施工任务。
三、施工方案1. 施工准备（1）施工图纸会审：组织施工图纸会审，明确施工图纸内容、技术要求和质量标准。
（2）施工方案编制：根据施工图纸、工程特点及现场实际情况，编制详细的施工方案。
（3）施工材料、设备准备：提前采购施工所需材料、设备，确保施工过程中材料、设备供应充足。
（4）施工人员培训：对施工人员进行技术交底和安全教育，提高施工人员的综合素质。
2. 施工工艺及方法（1）给排水工程1）施工顺序：施工前，先进行给排水管道的布置，再进行管道的安装和调试。
2）施工工艺：采用焊接、螺纹连接、法兰连接等方式进行管道连接。
3）质量控制：严格控制管道的焊接质量，确保管道连接牢固、密封性好。
（2）电气工程1）施工顺序：施工前，先进行电气设备的布置，再进行设备的安装和调试。
2）施工工艺：采用电缆敷设、电线管敷设、桥架敷设等方式进行电气线路敷设。
3）质量控制：严格控制电气线路的敷设质量，确保线路安全、可靠。
（3）通风空调工程1）施工顺序：施工前，先进行通风空调系统的布置，再进行设备的安装和调试。
2）施工工艺：采用管道安装、风机安装、风口安装等方式进行通风空调系统的安装。
3）质量控制：严格控制通风空调系统的安装质量，确保系统运行稳定、舒适。
（4）消防工程1）施工顺序：施工前，先进行消防系统的布置，再进行设备的安装和调试。
施工图的自审和会审
施工图的自审和会审
施工图是安装工程施工的主要依据，按图施工是施工企业里的施工准则，但未经会审的图纸经常会出现这样那样的缺陷，引起工程局部返工，从而造成业主不必要的经济损失。
所以本着对业主负责的态度，利用技术责任制由总工程师全面负责项目经理部的技术工作，组织图纸交底和技术交底。
加强二次设计对施工图的补充完善和提高，加强施工图的自审和会审。
经过施工图的自审和会审，也可以做到对施工难点、要点心中有数，也可为技术人员进行工程管理和技术充分做好充分准备。
1.分专业自审
由总工程师组织各专业施工员及班组长，对各专业图纸进行阅图和理解，将平面图和系统图进行对照，记录本专业存在的问题，然后深入各专业的安装详图，确定其是否符合规范，是否存在缺陷、矛盾和遗留，并对照工程量是否相符。
最后把各专业发现的问题归纳，经总工程师审查确认。
2.专业综合自审
由总工程师组织各专业施工员，将相关联的系统进行认真审阅，尤其是对系统的连接是否合理进行审查，对工程的界限进行划分，确认有否缺陷、矛盾和遗留，有没有土建不管，我们工程量清单也没有
的工程，自审结果经汇总后交总工程师综合审定。
自审工作越细致，对工程施工越有利。
3.施工图交底
施工图经过自审后，在施工前，参加由业主组织设计单位、建设单位、相关主管部门及各施工单位进行的集中施工图交底，对各自发现的问题和合理化建议及有关技术问题进行详细讨论，确定解决方案。
机电工程的施工还要特别重视与土建技术人员核对预埋预留、设备基础等具体情况，发现问题要尽早解决，以免造成工程的延误和投资的增加。
建筑工程施工中机电图纸会审要点(三)：暖通专业
建筑工程施工中机电图纸会审要点（三）：暖通专业一.设计总说明１设计说明中的设计依据、设计参数及采暖、通风空调管路系统布置形式是否合理。
２管道和阀门阀件选用的材质、敷设方式、冲洗试压、保温防腐绝热施工做法是否符合最新规范。
３设备材料选型是否合理，是否满足最新节能规范要求，是否在成本控制方面可以进行技术优化。
4设计说明中的保温材料，厚度及做法能否满足防火及使用要求。
二.总平面图1建筑轮廓、轴线号、轴线尺寸、房间名称、设备位置及编号是否与建筑图符合。
2采暖平面图：立管编号、固定支架、管道坡度、坡向、伸缩器型号、管径、散热器型号、规格、数量；管道管径是否表达齐全。
管道坡度、放空气、泄水是否有问题。
3通风平面图：弯头、检查口、调节阀门、防火阀送、排风口应符合图例，位置尺寸要表示清楚。
标注出风管及风口尺寸，气流方向，系统编号、各种设备、空调小室、设备基础的定位尺寸是否齐全。
4空调平面图：审查设备型号规格、尺寸；风管尺寸（圆风管中心标高、矩形风管底标高）、防火阀、排烟阀的位置是否恰当，数量是否合适。
风口型式、数量、尺寸；消声器型号、尺寸，以及与轴线定位尺寸。
系统编号。
设备检修口、安装口的位置、主要设备、管道的定位尺寸是否齐全、管道尺寸及管径是否齐全。
5各专业管线之间是否存在位置重叠标高交叉的问题。
三.采暖图1建筑轮廓、轴线号、轴线尺寸、房间名称是否与建筑图符合。
2审查系统图与平面图管道位置和方向是否一致。
3采暖立管编号固定、支架、管道坡度、坡向、伸缩器位置、管径、散热器型号、规格、数量是否表达清楚、准确；管道末端跑风、泄水是否符合规范要求并便于日常维护。
4阀门、减压器、疏水器、伸缩器、固定支架及干管变径与图例一致。
5户内采暖立管位置是否与门窗开启冲突，散热器位置是否与电气插座冲突。
6地板采暖管道材质是否按照施工图设计任务书要求选用。
7地板采暖分集水器位置、地埋管道布置是否按照施工图设计任务书要求选用。
8公共管井中分户热计量表安装位置是否便于查表、检修。
机电安装工程图纸的深化设计流程及要求
机电安装工程图纸的深化设计流程及要求1。
前言近年来，建筑市场发展很快，随着承包业方式多样化（EPC、DB等)，对施工单位能提供的服务需求也越来越广，不仅限于按图施工, 图纸的深化设计成为招标要约的条件渐成惯例，可以使工程建设在满足施工设计的规定下更加优化。
不仅要达到设计的要求,同时还能满足业主及其管理公司、咨询公司和机电设计顾问公司等对工程的最终目标及过程控制的需求，因而施工单位必须进行认真策划，使深化设计更臻完善。
2、深化图设计的工作流程及要求（以商务酒店为例)现在大型商务酒店工程大多实行建筑机电系统设计深化与施工为一体的工程总承包模式，要求机电安装施工单位对招标图纸进行深化再设计，经业主或业主聘请的专家（如咨询公司专家、机电工程顾问、声学环保顾问、酒店管理顾问、精装顾问等）审核和原设计单位批准后才能投入施工，通常深化设计工作流程和要求如下：2．1工作流程成立深化设计小组——明确设计思路——设计参数的收集(熟悉建筑图、精装图以及功能区划分，领会业主方的技术要求,了解关键设备及材料的型号规格、安装工艺要求等)——提出深化设计大纲-—各专业互相提供设计参数并提出配合条件——绘制各专业深化设计图纸——各专业深化图纸送业主和顾问审批——审批通过后绘制机电综合图-—机电综合图与精装修核对无误后送业主和顾问审核——原设计单位批准——审批通过后打印施工图并分发各专业施工班组-—对现场施工人员进行设计和施工交底——配合施工及对施工过程中发现的问题及时反馈和修改图纸-—绘制竣工图2．2要点说明(1) 根据工程特点、合同范围、专业内容确定深化设计的人员,组成深化设计小组,会同项目总工程师、施工经理共同制定深化设计、施工工作计划，确保设计、施工的连续性。
（2) 充分作好深化设计的准备工作，对影响深化设计工作的前提条件进行分析、寻求建设单位的协助,主动积极的促使建设单位、精装单位提供最新的建筑图纸、精装图纸，并要求建设单位（顾问、咨询)及时对功能区进行划分和确认。
施工图阶段结构专业审核要点一览表
审核梁跨数是否正确。
审核梁配筋是否满足最小配筋率要求。
审核大跨梁、大悬挑梁配筋是否足够。
审核相邻跨的梁纵筋配置是否便于施工。
审核起柱的梁配筋是否加强。
审核大跨梁、大悬挑梁的裂缝、挠度是否满足要求。
审核薄弱连接处的板厚、板配筋是否加强。
审核悬挑板配筋是否合理。
审核洞边板是否有加强措施。
审核钢结构是否考虑了温度荷载。
审核计算书荷载布置图，是否存在荷载遗漏。
材料审核
审核基础，底板，外墙所用混凝土、钢筋的材料等级是否合理。
审核各层竖向构件混凝土，钢筋材料是否合理，是否合理分段。
审核各层梁板混凝土，钢筋材料是否合理。
审核后浇带构造措施是否合理，后浇带尺寸。
计算审核
审核计算内容是否完整。
审核计算软件为是否适用。
审核地下室顶板系统是否合适，有没有做各方案比较，选取综合最优方案。
审核承台与底板节点处，底板箍（锚）筋应该伸入底板，防止底板开裂漏水。
审核地下室外侧墙与支护结构间距是否合理，肥槽的回填方式及材料是否合理。
审核支护如采用水平支撑，拆撑方式及顺序需计算复核。
墙柱审核
审核首层墙柱平面图中是否标注沉降观测点。
审核采用结构标准图或重复利用图，应根据图集说明，结合工程进行必要的校核工作，且应作为计算书的内容。
设计说明
审核
审核建筑抗震设防类别、场地抗震设防烈度、设计地震分组、设计基本地震加速度值、建筑场地类别、抗浮设计水位等是否正确。
审核建筑单体±0.00所对应的绝对高程与规划总平面一致。
审核防水混凝土的使用部位,抗渗等级是否恰当。
审核预制构件目录中的构件名称、数量、图集号、是否准确。
机电安装工程专项方案
一、工程概况本工程为XX项目机电安装工程，主要包括电气、管道、通风空调、消防、智能化等系统。
工程地点位于XX市XX区，总建筑面积XX万平方米。
根据项目特点及施工要求，特制定本专项施工方案。
二、施工部署1. 施工前期准备（1）组织技术力量，成立机电安装项目部，明确各专业工程师及施工人员职责。
（2）熟悉图纸，进行图纸会审，确保施工图纸的准确性。
（3）编制施工组织设计、施工方案，明确施工工艺、施工方法、质量控制措施等。
2. 施工阶段划分（1）施工前期：主要包括施工准备、人员培训、材料设备采购等。
（2）结构施工阶段：进行预埋预留、防雷接地、管道安装等工作。
（3）装修施工阶段：进行电气、管道、通风空调、消防、智能化等系统的安装调试。
（4）竣工验收阶段：进行系统调试、试运行、验收等。
三、施工方法及工艺1. 电气工程（1）采用电缆桥架、电缆托架、电缆槽等敷设电缆。
（2）配电箱、配电柜等设备安装严格按照厂家要求进行。
（3）电缆敷设、连接、绝缘测试等操作严格按照规范执行。
2. 管道工程（1）采用镀锌钢管、无缝钢管等材质进行管道安装。
（2）管道敷设前，对管道进行清洗、防腐处理。
（3）管道连接、支吊架安装等操作严格按照规范执行。
3. 通风空调工程（1）采用风管、风机盘管、新风机组等设备进行通风空调系统安装。
（2）风管、风机盘管等设备安装位置、高度、间距等符合设计要求。
（3）通风空调系统调试、试运行、验收等操作严格按照规范执行。
4. 消防工程（1）采用消防水池、消防泵、喷淋系统等设备进行消防系统安装。
（2）消防管道、阀门、喷头等设备安装位置、高度、间距等符合设计要求。
（3）消防系统调试、试运行、验收等操作严格按照规范执行。
5. 智能化工程（1）采用综合布线、视频监控、门禁系统等设备进行智能化系统安装。
（2）综合布线、网络设备等安装位置、高度、间距等符合设计要求。
（3）智能化系统调试、试运行、验收等操作严格按照规范执行。
机电安装工程施工方案
一、机电安装工程施工方案电气工程主要施工技术方案在本工程中桥架、电缆、配电箱（柜）、电气配管是重点控制内容。
（一）、施工流程图（二）、图纸会审图纸会审是工程顺利进行的保证，需要我们施工单位从施工的角度对设计进行分析，找出其中的不足之处，并提请设计院考虑。
（三）、施工准备、技术交底根据施工图要求及现场施工情况进行劳动力、机具及相关预埋、预留阶段材料的准备，并根据设计、国家规范、公司技术要求进行相关施工方案的编制和技术交底工作，如防雷接地、配管、穿线、桥架和线槽安装、电缆敷设、灯具安装和系统调试。
（四）、现场预埋、预留在做好施工准备和技术交底后，需配合土建进行基础及主体结构施工，主要有接地网的焊接，电线管的预埋和桥架孔洞的预留。
（五）、盘柜安装、配管、电缆敷设、穿线和配合装饰安装组成电气安装的主要部分，应严格按设计和国家规范施工，确保工程质量。
（六）、调试阶段（1）照明系统调试：测试各回路绝缘电阻→照明配电箱送电→按设计图分回路送电→试灯（2）动力系统调试：测试各回路绝缘电阻→控制部分本体调试→设备无负荷试车→联动试车（七）、管线敷设（1）暗管暗敷流程：测定箱盒位置→稳住箱盒→弯管、切管、套丝→管路连接→地线焊接→配合现浇混凝土明管、吊顶内管路敷设：预制加工管弯、支架—箱、盒测位—支、吊架固定—箱盒固定—管路连接—跨接地线（2）严格根据设计要求选用管材。
（3）管子安装前必须消除管内毛刺铁刺，管子严禁采用电焊、气焊切割。
（4）弯管过程中要注意，弯管要采用配套的弯管器弯制，弯曲处不应有折皱，凹穴和开裂，弯扁程度不应大于管外径的10%，线路暗配时，弯曲半径不应小于管外径的6倍，埋设于地下和混凝土时，其弯曲半径不应小于管外径的10倍；同时，其埋深不得小于15mm，管道应尽量埋于二层钢筋之间，且应尽量避免重叠。
（5）钢管采用套管连接时，套管长度宜为管径的1.5～3倍，管口必须对准，焊接时，焊缝应牢固严密，连接处的内表面应光滑、平整。
机电安装工程施工程序(3篇)
第1篇一、施工准备阶段1. 施工图纸会审：组织施工人员对施工图纸进行会审，明确工程内容、施工要求、质量标准等。
2. 材料设备准备：根据施工图纸要求，提前采购、检验和准备所需材料及设备。
3. 施工现场准备：对施工现场进行平整、排水、供电、供水等基础设施建设。
4. 施工组织设计：编制施工组织设计，明确施工方案、施工进度、施工质量、安全文明施工等方面的要求。
二、施工实施阶段1. 工程测量：按照施工图纸要求，进行工程测量，包括平面控制、高程控制等。
2. 基础施工：根据工程测量结果，进行基础施工，包括基础垫层、基础混凝土浇筑等。
3. 设备安装：按照施工图纸和设备技术要求，进行设备安装，包括吊装、就位、调整、固定等。
4. 管线安装：按照施工图纸和设备技术要求，进行管线安装，包括管道、电缆、电线等敷设、连接、固定等。
5. 零部件安装：对电气设备、管道设备等零部件进行安装，包括配线、接线、调试等。
6. 综合调试：对整个机电安装工程进行综合调试，确保各系统、设备运行正常。
7. 工程验收：按照施工图纸和质量标准，对机电安装工程进行验收，包括质量、安全、环保等方面。
三、施工结束阶段1. 工程移交：将完成施工的机电安装工程移交给业主或相关部门。
2. 施工资料整理：整理施工过程中的各类资料，包括施工图纸、施工记录、验收报告等。
3. 工程保修：按照合同约定，对机电安装工程进行保修，确保工程质量。
4. 施工总结：对整个机电安装工程进行总结，分析施工过程中存在的问题和不足，为今后的工程提供借鉴。
总之，机电安装工程施工程序是一个系统、有序的过程，主要包括施工准备、施工实施和施工结束三个阶段。
在施工过程中，要严格按照施工图纸、技术要求和质量标准进行操作，确保工程质量、安全、进度和环保。
同时，要加强施工组织管理，提高施工效率，确保工程顺利进行。
第2篇一、施工准备阶段1. 设计交底：施工前，组织设计、施工、监理等相关人员对施工图纸进行交底，明确施工要求、施工方法、施工技术等。
机电设备安装工程施工(3篇)
第1篇一、施工准备1. 技术准备：对设备安装图纸进行自审和会审，确保图纸的准确性和可行性。
编制施工方案，明确施工工艺、进度安排、质量控制等。
2. 材料准备：根据施工方案，准备所需的设备、材料、工具等，确保质量符合要求。
3. 人力资源准备：组织施工队伍，对操作人员进行培训，确保其具备相应的技能和素质。
4. 现场准备：施工现场应具备电源、水源，有作业平面和作业空间，施工运输道路畅通，施工临时设施已完成。
二、施工过程1. 设备进场：按工程进度计划，有序组织设备进场，确保设备质量、数量、型号等符合要求。
2. 设备安装：根据施工方案，按照设备安装顺序进行安装，确保设备安装牢固、位置准确。
3. 管道安装：安装管道时，注意管道的连接、密封，确保管道系统运行安全、可靠。
4. 电气安装：电气安装应严格按照电气安装规范进行，确保电气系统安全、稳定运行。
5. 系统调试：安装完成后，对设备进行调试，确保设备性能满足设计要求。
6. 工程验收：按照相关规范和标准，对安装工程进行质量验收，确保工程质量。
三、施工管理1. 质量管理：严格执行施工规范和质量标准，确保工程质量。
2. 安全管理：加强施工现场安全管理，防止安全事故发生。
3. 进度管理：按工程进度计划进行施工，确保工程按时完成。
4. 成本管理：合理控制施工成本，提高工程效益。
四、施工注意事项1. 施工过程中，要注重环境保护，减少对周边环境的影响。
2. 施工现场要确保文明施工，保持良好的施工秩序。
3. 针对特种设备作业人员和特殊工种人员，要严格执行操作规程，确保作业安全。
4. 施工过程中，要密切关注设备运行状态，及时发现并解决问题。
总之，机电设备安装工程施工是一项复杂、繁琐的工作，需要严格遵循施工规范、技术标准，加强施工管理，确保工程质量、安全、经济和环保。
第2篇一、工程前期准备1. 项目策划：根据项目需求，制定详细的工程方案，明确工程目标、进度、质量、安全等方面的要求。
机电安装工程管理办法（二篇）
机电安装工程管理办法第一章总则第一条为加强xx公司建设期间机电安装工程管理，规范管理程序，统一管理要求，提高工程质量，确保工程完工后机电设备（设施、装备）安全、可靠运行，实现工程质量认证目标，根据国家有关规范、规定和榆能集团有关要求，结合xx公司建设实际，制定本办法。
第二条本办法适用范围：xx公司建设期间所有机电安装单位工程。
第三条矿井建设期间，机电部门按照矿业公司年度安装工程投资计划、设备投资计划以及矿井建设施工进度网络图对时间的要求，结合矿建、土建工程实际施工进度情况，超前谋划、精细运作，有序开展对公司主要机电设备（材料、仪器、仪表）的调研、技术论证（交流）、选型、订货及有关招标活动，确保机电安装工程按计划如期开工。
第四条建设单位、设计单位、监理单位、施工单位、检测机构等工程责任主体，在机电设备（设施）选型、订货、加工制造、安装、监理、性能检测以及设备、材料、施工招投标等过程中，必须严格执行国家法律、法规和工程建设强制性标准，杜绝一切违法、违规行为。
第五条各工程责任主体，结合安装工程特点和要求，建立健全工程质量保证体系和工程质量责任制，确保安装工程质量符合设计及规范要求。
第六条工程中执行的规范、标准，必须是国家现行最新规范、标准。
第七条本办法要求与国家现行规程、规范、行业标准及上级有关规定不一致时，按国家现行规程、规范、行业标准及上级有关规定执行。
第八条本办法对xx公司、设计、监理、施工、检测等单位均有约束力。
第二章工程开工前的准备工作第九条机电安装工程开工前，应做好设计图纸会审，技术交底，施工组织设计（施工措施）的编制、审批，施工技术（安全）交底，设备开箱检验，设备基础检验等技术准备工作。
以上工作没完成，工程不得开工。
第十条图纸会审工作程序、内容：1、所使用的施工图、设计文件必须经过审查，未按规定审查、批准的施工图、设计文件不得使用。
2、建设单位应至少在组织图纸会审前10天将图纸发放至监理、施工单位。
机电安装工程签证技巧
机电安装工程签证技巧
机电安装工程签证技巧包括以下几个方面：
1.重视投标阶段的现场勘查工作，对现场情况要了解清楚，便于组价不发生错误。
及时分析招标图纸，重视投标答疑工作。
现场签证准备工作而是项目前期工作的一部分。
2.项目进场前的图纸会审工作是对投标阶段报价的检验。
对于非投标造价员，要了解投标情况然后对项目签证提前准备。
对于图纸和合同范围外的内容或者清单范围内，但是需要根据隐检情况签确的内容，随着施工情况及时签署。
3.现场签证是对图纸、设计变更和洽商的综合，也是对设计方案的修正和确定，是对实际完成情况的确认，每一道都需要用心把关。
4.签证离不开合理的方案，根据方案签证，至少要写清楚做法，部位，便于组价，不能想当然，也不能猜算。
5.避免重复原则：在办理签证时，必须注意签证单上的内容与合同承诺、设计图纸、预算定额、费用定额、预算定额计价、工程量清单计价等所包含的内容是否有重复，对重复项目内容不得再计算签证费用。
6.废料回收原则：因现场签证中许多是障碍物拆除和措施性工程，所以，凡是拆除和措施性工程中发生的材料或设备需要回收的（不回收的需注明），应签名回收单位，并由回收单位出具证明。
7.现场跟踪原则：为了加强管理，严格控制投资，凡是费用数额较大（具体额度由业主根据工程大小确定）的签证，在费用发生之前，承包商应与现场监理人员及造价审核人员一同到现场察看。
8.授权适度原则：分清签证权限，加强签证管理，签证必须由谁来签认，谁签认才有效，什么样的形式才有效等事项必须在合同中予以明确。
机电安装前期预埋质量控制要点
机电安装预留预埋质量控制要点预留预埋对于机电安装来说,是施工的难点同时又是重点,它和其他工序相辅相成而又相互制约。
控制好预留预埋的质量，不但能缩短工期和节约成本，而且为下一步的安装打好基础。
第一章加强安装工程与土建工程的配合一、熟悉图纸，搞好图纸会审机电安装人员接到施工图纸后应认真熟悉图纸，了解机电安装工程的功能、土建结构、施工进度计划和施工方法，与土建施工人员共同搞好图纸会审。
对图纸上设计不周全的地方、与土建施工矛盾的部位应在会审时向设计人员提出，对需要土建配合的地方也应提出商议，为今后施工作好准备。
二、把握时间，搞好与土建配合每一项工程都是多工种、多工序、多人员的交叉施工作业。
要做好预埋工作，首先要把握时间，即按机电图和土建图要求了解机电预埋的内容、建筑结构的情况、预埋的位置，根据多工种各工序的性质分析出最佳预埋时间，合理安排、交叉作业。
只有及时准确做好预埋工作，才能保证安装工作的顺利进行，否则，将会造成破坏建筑结构等严重后果。
第二章建筑给水排水及采暖工程预埋质量控制一、穿墙、楼板或屋顶的管道均应埋设套管穿墙套管必须在土建砌体砌筑预留高度或钢筋绑扎到套管高度时预埋。
穿剪力墙的套管周围用钢筋加固，并用电焊固定，防止浇砼时移位；穿楼板的套管在模板支撑后，绑扎钢筋时埋设，同样其周围用钢筋加固，并用电焊固定，防止浇砼时套管移位。
二、楼板预留洞淘汰传统的预留法如木盒、铁皮盒、塑料套管，避免跑模、变形等弊端，采用可提式钢管盒预留法，材料利用废旧钢管，制作时，套管高度为250mm，套管管径比图纸设计的管径大两个等级，在离预留盒上口80mm处焊接一个Φ6圆钢煨成的提手，以备混凝土达到一定强度后便于拔出，同时在预留盒的底口用钢板封堵好。
示例1：穿越楼板或墙的管道安装工程[存在问题]穿墙管道未按规范要求设置穿墙套管。
【主要原因】（1）缺乏对相关规范的了解，施工前的各项工作准备中，根本没有考虑到管道穿越楼板或墙体套管设置问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图纸会审要点提示：机电安装部分一、总则 (2)二、通风空调图纸会审要点 (2)（一）设计说明 (2)（二）平面图、系统图、大样图 (3)三、给排水及采暖图纸会审要点 (3)（一）设计说明 (3)（二）平面图、系统图、大样图 (4)四、电气图纸会审要点 (4)（一）设计说明 (4)（二）平面图 (5)（三）系统图 (5)（四）接地平面图、避雷平面图、等电位 (6)五、各专业之间核对要点 (7)（一）水、暖、电等专业之间核对要点 (7)（二）水、暖、电与建筑结构专业核对要点 (7)图纸会审要点提示：机电安装部分一、总则1.设计图纸是否齐全，图纸内容有无遗漏或差错；2.图纸中设备、管道及管道附件选用和布置是否合理、可靠，是否便于施工、操作和检修；3.图纸中的平面尺寸、走向、标高、管径、坡度的标注是否正确、清晰、平面图、立面图、透视图、系统图是否一致；4.埋地管道的埋置深度、形式，与建构筑物基础、道路及其它管线的水平净距和交叉净距是否符合规范要求；5.各专业线路走向、相互交叉等有无矛盾或影响安全的地方；6.设备房内是否有安装、操作、维修留有必要的空间。
大型设备安装土建结构中是否预留了安装和维修的孔洞，有无考虑必要的维修和起吊设施，结构图中预留孔洞的位置与工艺图是否一致；7.管道穿越地下室，水池等构筑物墙、地面及穿越伸缩缝、沉降缝是否采取了可靠的防水措施和技术措施；8.有关设备专项设计项目的水电预留及衔接是否考虑，设计是否到位。
二、通风空调图纸会审要点（一）设计说明重点检查以下条款，有没有专门的说明和明确的做法：1.各系统使用材料的材质及连接方式。
2.各系统的工作及试验压力值。
3.各种阀门的图示以及具体的功能要求。
4.保温材料的材质各项参数要求，施工做法。
5.各系统法兰垫料的材质。
6.空调系统调试的风压和温度。
7.设备的减振做法。
8.空调水系统的定压形式。
9.凝结水是否有排水点。
10.水泵的扬程与楼高是否匹配。
11.管道标识的方法，色标颜色、宽度。
（二）平面图、系统图、大样图1.是否绘出设备、风管平面位置及其定位尺寸，标注设备编号或设备名称，是否绘出消声器、阀门、风口等部件位置，阀门的设置是否满足风量平衡。
2.风管是否注明风管尺寸，无系统或剖面图时是否注明标高。
3.空调水系统的管径和标高是否注明，坡度设置是否合理，冷凝水管道是否已在图纸中注明。
4.竖向风道的做法是钢板还是采用土建风道。
5.车库或公共区域的通风管道安装风口后能否满足净高要求。
6.管道进出竖井的部位是否影响标高，管道能否正常施工。
7.是否注明设备、管道的标高及其与地面和土建梁柱关系尺寸。
8.机房及屋面设备基础与设备的尺寸匹配情况。
9.机房内的设备布置能否满足施工和检修，阀部件的设置是否合理。
10.冷却塔是否设置了连通管，补水管是否做了防冻保温。
11.管道竖井的排布是否合理。
三、给排水及采暖图纸会审要点（一）设计说明重点检查以下条款，有没有专门的说明和明确的做法：1.各系统使用材料的材质及连接方式。
2.各系统的工作及试验压力值。
3.各种阀门的图示以及具体的功能要求。
4.防结露和保温材料的材质各项参数要求，施工做法。
5.有压管道法兰垫料的材质。
6.消火栓的具体图籍做法。
7.水泵的扬程与楼高是否匹配。
8.设备的减振做法。
9.管道标识的方法、色标颜色、宽度。
（二）平面图、系统图、大样图1.设有潜污泵的集水坑是否设置了密封井盖和通气管。
2.消防电梯坑是否设置了排水设施。
3.排水系统是否采用了雨、污分流，排水和雨水管道的检查口是否均已在首、顶层设置，管道与透气管的连接位置是否能满足灌水试验的要求。
4.热水系统是否设置了有效的循环系统。
5.消防系统上是否有减压、泄压等安全使用和保证措施。
6.有用水点的房间或管井是否均设置了地漏。
7.屋顶是否设试验用消火栓，自动喷水灭火系统各层末端是否设有终端放水试验装置，是否有排水措施。
8.卫生间给水、中水支管的做法明装还是暗装，水表的做法是否满足规范要求，安装位置能否满足检修和查表要求。
9.是否说明给排水设备接管尺寸及标高，阀部件的设置是否合理。
10.设备机房是否布置合理，是否采取了有效的排水措施。
11.消防稳压设备是否已按图集设置了安全阀等保护装置。
12.管道井排布是否合理。
13.在有采暖要求的地区，无采暖的房间管道是否有防冻措施。
四、电气图纸会审要点（一）设计说明1.总说明与总体设计是否一致，总说明与分说明是否冲突。
2.人防区的管道是否为镀锌管，穿越人防门是否有警铃及报警按钮。
3.设计说明的设备安装高度、位置是否与平面图、大样图等相符。
（二）平面图1.插座、灯具、开关、电话、电视、对讲机、门铃、集抄线有无错漏，安装位置是否合理，是否符合建筑布置。
2.是否有SC70、SC50等大管敷设在楼板内，造成管道无法通过及保护层厚度不够，是否有成排暗配管的集中排列（如进竖井或集中在走廊内），造成需加厚楼板或修改安装方式。
3.暗装配电箱厚与墙厚是否匹配。
4.电话机房、信息机房等防静电板高度是否影响开关、插座高度。
5.灯具、开关、插座的安装位置、方式、高度是否合理；与其他设施的安全距离是否符合规范要求。
6.配电箱设计位置是否合理，是否便于施工。
7.照明配电箱在动力平面图和照明平面图中位置是否一致。
8.设计的线、缆与管径有弯时是否符合规范、图集要求。
9.竖井、机房、配电间等小开间管路、线路密集的地方应注意。
10.设计给定的预留孔洞是否满足施工要求，大规格桥架、管线考虑回转半径，分支处的施工空间，插接母线等大型线路走向、转向、相续等问题，配电箱、柜等是否便于施工、维护。
11.电气图纸与土建图纸中的窗、门、后砌墙的位置、尺寸是否相符，配电箱所安墙体尺寸、结构是否符合安装要求。
12.插接母线、裸母线等防水差的大型线路考虑与水专业管道的安全距离。
（三）系统图1.核实所有插座回路均应设置漏电保护，图纸中是否存在未设置情况，特别是后修改的插座回路。
2.核实电气图中用电设备（如风机、水泵）等功率、位置与暖通专业是否一致，控制回路参数是否匹配，导线规格是否满足要求。
3.与弱电、消防等联动的接点是否满足要求，包括各种电动阀的电压等级要求、位置以及各电接点压力表的设置、需要参与消防联动的配电箱、柜内弱电接口的设置。
4.强电配电系统中需设置消防强切控制连接点，是否与消防系统一一对应。
5.对照平面图，察看箱、柜的位置、控制回路、所使用设备及其控制设备是否一一对应，是否合理、是否为淘汰产品.，系统图与平面图标注是否相符（管径、敷设方式、线缆规格型号）。
6.设计的线、缆与管径有弯时是否符合规范、图集要求，在弯曲部为是否存在线缆无法穿过现象。
7.控制系统图中的控制原理是否满足使用功能。
8.弱电要求的电源在强电中是否设计；（楼宇自控箱、电视放大器箱、综合布线中转机柜等。
9.竖井、小配电间内的配电箱布置能否排开，门的开启方向是否与配电箱、柜交叉。
（四）接地平面图、避雷平面图、等电位1.接地装置的敷设就、连接，预埋件的敷设及焊接，接地干线的规格及敷设方式，等电位连接的位置、规格、敷设方式，避雷器的安装，设备的等电位连接或接地连接以及所使用的材料；避雷引下线的规格、敷设方式及接地电阻测试点或连接卡子的位置、标高等。
2.消防、综合布线等线槽、配管的敷设是否与其他专业发生冲突、是否合理。
3.了解专业设备的容量、位置、接线盒出口方向是否与图纸相符；了解土建是否有特殊要求，如：使用的材料（碳纤维加强、预应力等）不允许使用膨胀螺栓等。
4.等电位设计与各专业设计的进、出户管的位置是否相符，点位数量是否一致，同时核对进、出户管的材质。
5.大型设备是否设计单独的等电位接点，如没有，与设计沟通可否增加此部分。
6.卫生间等电位箱设置位置是否合理，同时核对卫生间内其他专业管路材质是否需等电位连接。
五、各专业之间核对要点（一）水、暖、电等专业之间核对要点1.各专业的设备位置是否冲突，供水（电）及控制位置、容量是否匹配。
2.连接设备的电气线路、控制线路、管路与设备的进线接管位置是否相符，电气设备上方是否有水阀门、易跑水或需检修的阀部件。
3.配电间和电气竖井内是否有水管通过。
4.各专业图纸中的设备标识是否符合常规要求，最好与设计参照样本核对。
5.暖卫散热器与接线盒的位置是否冲突。
6.暖卫图纸上用电设备所设的位置，用电量与电气图纸是否匹配。
7.防火阀与弱电设置是否匹配。
8.各工种安装、调试、试车、试压的配合关系是否明确，有无互相影响。
（二）水、暖、电与建筑结构专业核对要点1.消防水池泄水阀高度与土建地沟及水泵吸入口高度是否符合要求。
2.出空调机房处的风管位置是否穿土建砌筑墙体的构造柱。
3.消防、喷淋系统的标高是否穿梁。
4.结构图上是否有满足吊装要求的吊装孔。
5.通风系统竖向风道的性质，作为通风风道或安装金属风管。
6.专业图纸上屋顶和机房内的专业设备基础的尺寸和位置与土建是否一致。
7.外墙新风口的尺寸和位置与土建是否相符。
8.吊顶标高与专业管道标高是否符合安装要求。
9.大型管道安装处是否考虑了结构的承载能力。
