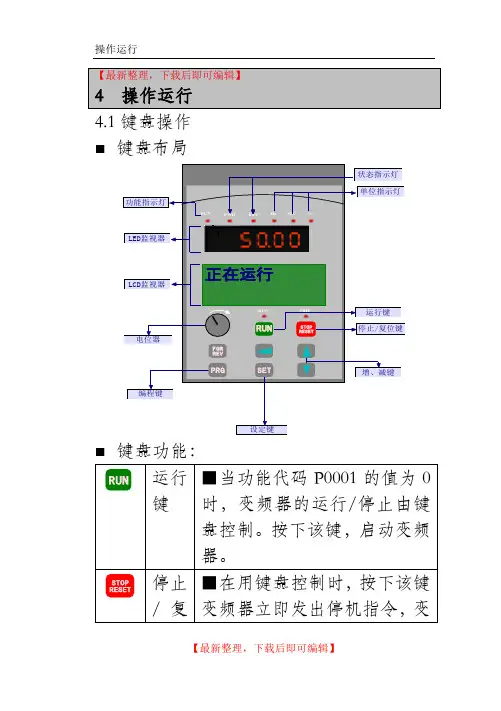

日博RB600系列变频器使用手册4(完整资料).doc
■键盘布局■键盘功能：➢键盘指示键盘上共有5位七段LED监视器，一个LCD 监视器和八个运行指示灯。
其中LED可显示功能代码及当前功能代码对应的参数值，LCD可用中英文双语分别显示当前变频器的运行状态，及相关的功能代码对应的参数值。
指示灯标明参数的单位，是否正在运行及运转方向等。
指示灯FWD 正转指示。
在参数设定状态，指示端子Fud，F/r的状态。
运行时，指示当前的运行方向。
REV 反转指示。
在参数设定状态，指示端子REV,F/r的状态。
运行时，指示当前运行方向。
TRIP TRIP:故障指示。
变频器发生故障时，此灯点亮并闪烁。
功能指示灯FUN 指示设定参数（代码内容）与非设定参数（功能代码）。
当用户按PRG进入参数设定状态后，FUN点亮，指示或两键的操作对象。
当用户退出参数设定后，FUN灯自动熄灭。
4.2参数修改4.2.1变频器工作状态：变频器共有四种工作状态（如图4-2所示）：图4-3 四种工作状态切换图停机状态运行状态故障状态运行设定状态故障信号停机设定状态参数设定状态RUNRUNSTOPRESETSTOPRESETSTOPRESETPRGPRG PRGPRG[1]:运行状态：输出端子有电压, 按键可查看设定频率、输出频率、输出电流、输出电压等。
按“PRG”键进入设定状态，可查看所有参数，但只能在线修改一部分参数（详细情况参见功能码表说明）；按“STOP/RESET”键，变频器停止进入停机设定状态，此时可对绝大部分参数进行修改。
[2]:设定状态：本系列变频器提供两种设定状态：运行设定状态：变频器正在运行中，部分参数是不可修改的（详细情况参见功能码表）；停机设定状态，变频器待机，对所有可修改的参数都可进行修改。
变频器在运行或停止时，按“PRG”键，可进入设定状态，当监视器显示内容为功能代码时，按“PRG”可返回到变频器原来所在状态。
(注意：在运行设定状态，按“STOP”键变频器停止运行，进入停机设定状态；在停机设定状态，按RUN键变频器启动，进入运行设定状态。
KX系列智能数显电测仪表用户手册(LED)
显示 工作环境 储存环境 海拔高度 耐压 绝缘
额定值
过负荷 功耗 阻抗 精度
额定值
过负荷 功耗 阻抗 精度
智能数显电测仪表使用手册(LED)版
参数
交流 AC 直流 DC 测量：1.2 倍 <1VA （每相）
AC100V、220V，380V、450V 等 DC75mV、100V、300V 等 瞬时：2 倍/1s
1． 电压电流测量采用直接交流采样真有效值算法，适用谐波严重畸变场合； 2． 精度高于传统的 4 位半仪表； 3． 一表多测，对于交流电压电流表都可以同时测量查看频率 F；对于三相三线功率和功率因数表可同时测量查看 UAB、UBC、IA、IC、F 等； 4． X 系列仪表面板也带有四个编程按键，用户可现场方便的实现显示切换、变比设置，具有很强的灵活性。 5． 对于 K 系列的三相电压或电流表也可带一路模拟量输出，模拟输出可对应三相参数中任意一相。 X 系列智能数显电测仪表，是通过直接交流采样，通过 CPU 数字化处理，测量电流、电压、功率（有功、无功），功率因素、频率等电参数,并由表头数码管（LED）直接显示的数显仪 表。 K 系列智能数显电测仪表则是在 X 系列基础上增加一路模拟量变送输出(4-20mA 等)及一路 RS－485 通信接口输出（采用 MODBUS-RTU 协议）以方便组网的数显仪表。
K、X 系列智能数显电测仪表 用户手册
LED 版
江苏斯菲尔电气股份有限公司 JIANG SU SFERE ELECTRIC CO.,LTD
本说明书为 K、X 系列升级版智能数显电测仪表用户使用手册。相对之前版本的 K、X 系列智能数显电测仪表主要修改如下： 1． 同 K 系列一样，X 系列也增加了四个按键以方便变比更改设置；（DX4 除外）
数显表说明书
GCS型光栅数显系统（英文米字管提示）使用说明书恒兴星精密仪器有限公司尊敬的用户：欢迎您使用深圳市恒兴星最新开发液晶英文提示的GCS 光栅数显系统，恒兴星光栅系统广泛用于铣床、磨床、镗床、线切割、车床，它的应用有助于提高生产效率、显示直观、操作方便、精度准确、重复性稳定，是模具制造业、机械加工业、精密测量仪器必不可少的装置。
本系统设置多种智能化功能，如SDM300点记忆、等分圆和椭圆、斜面加工、R的加工8 个面选择、分中功能的用法，还配置了计算器，等等功能，使用起来十分方便。
应用恒兴星的光栅数显系统，不须经过培训，按照英文使用说明书每步提示一看就懂。
最适合刚使用操作的新手，对于熟练得操作者更是得心应手。
要想了解有关的细节请详细阅读使用说明书。
安全注意事项：打开产品包装，取出箱内数显表与电子尺相接，然后插上电源检查显示是否正常。
①开箱后检查外观是否完好，若有故障应立即联系本公司销售部，切勿自行拆卸维修。
②本装置使用110V～220V，50Hz～60Hz的交流电源，电源插头是带有接地脚的三芯电源插头。
三芯电源插座地线一定要接地牢靠。
③用户不可以自行打开机壳修理，表内有很高压电源以免造成人员伤害。
④本机壳是采用ABS工程塑料，不具防爆高温的环境中使用。
⑤平时不用时请关闭电源，可延长本产品使用时间。
⑥在雷雨天气时应关闭或拔掉电源线以免高压雷击电网引起表的电源电压突然猛增高而烧毁表内电源，给用户带来不必要的损失。
日常维护：①每天下班时，清洁时请关闭电源。
②用干布或毛刷擦拭数显表或电子尺防护外壳。
③不能用甲苯或乙醇清洗外壳。
④数显表外壳或显示窗的污迹可用洗衣粉和水搅匀用毛巾扭干水擦拭。
承诺：本公司产品如因用户使用操作不当造成电子尺和数显表的损坏，特别是因碰撞造成产品外观或内部损坏，或自行拆下电子尺限位，造成因超行程把尺撞坏，需本公司维修服务的，本公司要收取适当的材料费和维修费。
面板按键说明GCS-900目录功能项目 (7)清零 (8)输入坐标 (8)公/英制显示 (8)ABS/INC坐标 (9)自动分中 (10)RI（寻找师傅零位） (11)半径/直径 (11)计算器 (11)SDM300组记忆 (12)圆周分孔 (18)椭圆分孔 (21)斜线分孔 (25)圆弧加工 (27)平滑圆弧加工 (35)斜面加工 (39)基本参数 (42)高级用户 (43)光栅线位移传感器 (45)光栅线位移动传感器行程和安装尺寸 (48)安装示图 (49)故障分析与处理 (50)GCS-英文提示光栅数显表，英文辅助显示智能表，采用高科技软件电子技术，功能多、易操作、可靠耐用，使机械加工的必备产品。
微机显示屏显示和使用说明
微机显示屏显示和使用说明交流传动客货通用电力机车采用集中式微机控制系统（TCMS），微机控制柜将机车主变流器、辅助变流器、控制电器柜、列车供电柜、司机室控制开关等电器的信息汇总，通过分设在I、II 端司机室的微机显示屏进行各种信息显示。
作业人员应学会使用微机显示屏，了解机车各种设备的工作状态及各种指令的开断信息，迅速完成机车故障的查找，确保机车的可靠运行。
显示模式主要可以分为驱动模式和维护模式两大类。
1.驱动模式（主显示画面）主要显示机车运行工况：机车速度、牵引/制动工况、司机控制器级位、是否定速、无人警惕状态、机车运行方向、受电弓状态、主断路器状态、撒砂状态、过分相状态、电机隔离状态、停放制动状态、空转状态、是否重联。
接触网电压、主变压器原边电流、蓄电池电压、6台牵引电动机牵引/制动力。
机车故障信息：主变压器MT，6组主变流器单元CI1、CI2、CI3、CI4、CI5、CI6，2组辅助变流器单元UA11、UA12，2 台牵引通风机MA11、MA12，2 台复合冷却器通风机MA13、MA14，2台空气压缩机MA19、MA20，2台变压器油泵MA21、MA22，2台车体通风机MA23、MA24。
机车自身出现故障时，于故障信息区显示。
机车自身无故障时，故障信息区无任何显示。
故障信息灯由黑变红，并蜂鸣器发出警报。
1.1 主变流器状态画面主要显示6 组主变流器单元CI1、CI2、CI3、CI4、CI5、CI6 的充电接触器AK 和工作接触器K的闭合状态，中间电压，对应的牵引电动机电流、转子频率，电机牵引/制动力。
1.2 开关状态画面第 1 页，可以显示的开关有：主变流器各单元的充电接触器CI1AK、CI2AK、CI3AK、CI4AK、CI5AK、CI6AK，工作接触器CI1K、CI2K、CI3K、CI4K、CI5K、CI6K；受电弓高压隔离开关QS1、QS2，主电路入库转换开关QS3、QS4。
第2 页，可以显示的开关有：辅助电路各辅助电动机自动开关QA11、QA12、QA13、QA14、QA19、QA20、QA21、QA22、QA23、QA24，各输出接触器KM11、KM12、KM13、KM14、KM20，辅助电路转换开关QS11。
智能数字显示报警仪使用说明书(1)
智能数字显示报警仪使用说明书Ver.2007.1.智能数字(光柱)显示报警仪通过ISO9001:2000国际质量体系认证中华人民共和国计量器具生产制造许可证通过国际电工委员会IEC61000-4-0:1995标准的电磁兼容试验目 录一、概述 (1)二、智能数字显示报警仪表性能特点 (2)三、技术指标 (2)四、仪表参数设置 (5)五、仪表接线方法 (17)六、仪表选型方法 (26)七、仪表的校准 (27)八、仪表报警的设置 (31)九、仪表的故障处理 (34)十、仪表的安装 (37)十一、仪表的定货与随机附件 (44)概 述本系列智能数字显示仪表采用专用的集成仪表芯片，测量输入及变送输出采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。
本系列仪表采用了表面贴装工艺，并设计了多重保护和隔离设计，并通过EMC电磁兼容性测试，抗干扰能力强、可靠性高，具有很高的性价比。
本系列智能数字显示仪表具有多类型输入可编程功能，一台仪表可以配接不同的输入信号（热电偶/热电阻/线性电压/线性电流/线性电阻/频率等）, 同时显示量程、报警控制等可由用户现场设置，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录，其适用范围非常广泛。
智能数字显示仪表以双排或单排四位LED显示测量值（PV）和设定值（SV），以单色或双色光柱进行测量值百分比的模拟显示，还具有零点和满度修正、冷端补偿、数字滤波、通讯接口、4种报警方式，可选配1～4个继电器报警输出，还可选配变送输出，或标准通讯接口（RS485或RS232C）输出等。
1一、智能数字显示报警仪表性能特点1、专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。
2、万能信号输入，通过菜单设置即可配接常用热工信号。
3、可在线修改显示量程、变送输出范围、报警值及报警方式。
4、软、硬件结合的抗干扰模式，有效抑制现场干扰信号。
培训体系SM培训手册
（培训体系）SM培训手册SiteMaster用户培训手册使用提示：为了您的设备避免损坏，请注意以下几点：1．严禁于测试口“TESTPORT”加入超出+20dBm的任何信号电平或40V直流信号。
2．严禁按压液晶屏幕，以免造成屏幕液晶损坏（屏幕人为损坏不保修）。
3．严禁仪器于恶劣的气候环境中使用（环境温度--高于摄氏50度或低于0摄氏度），以免造成液晶屏幕损坏。
4．于天馈线接入测试口前，必须确保天馈线无静电，接入前须将天馈线对地放电。
5．充电器务必使用有接地端的电源，以免因接地不良引起SiteMaster的损坏。
严禁使用其他充电电源。
6．请勿自行打开SiteMaster进行修理，因为您没有专业维修设备。
擅自打开且修理过的仪器，将不再按保修规定处理。
请遵守此项要求，以免产生其他故障而使您承受不必要的额外经济损失。
第壹章1.1简介这壹章主要是详细介绍SiteMaster的规格，性能指标，选件，附件，维护事项，校准事项。
S331B/S332B MS2711 S330A/S331A S810A/S818A S113B/S114B频率范围频率精度(CW方式) 频率分辨率S331B单端口:25-3300MHzS332B双端口:25-3300MHz75ppm100KHz频谱分析0.1-3000MHz2ppm10KHzS330A:700-3300MHzS331A:25-3300MHzS400A:25-3300MHz75ppm100KHzS810A:3.3-10.5GHzS818A:3.3-18GHz75ppm1.0MHzS113B单端口:5-1200MHzS114B双端口:5-1200MHz75ppm10KHz测量回波损耗SWR电缆损耗故障点定位频谱分析(S332B)增益/插入损耗回波损耗SWR电缆损耗故障点定位,S331ARF功率(选件)回波损耗SWR电缆/波导插入损耗故障点定位RF功率(选件)回波损耗SWR电缆损耗故障点定位频谱分析(S114B)典型速度/每个数据点(扫频显示校准)25ms/点40ms/点40ms/点70ms/点40ms/点测试端口抗干扰能力+5dBm +10dBm -15dBm 0dBm,<12GHz-10dBm,<18GHz+10dBm回波损耗0~54dB.分辨率：0.01dB 0~54dB.分辨率：0.01dB0~54dB.分辨率：0.01dB0~54dB.分辨率：0.01dBSWR 1~65分辨率：0.01 1~65分辨率：0.011~65分辨率：0.011~65分辨率：0.01电缆/波导损耗0~20dB分辨率：0.1dB0~20dB分辨率：0.01dB0~20dB分辨率：0.01dB0~20dB分辨率：0.1dB1.2概述SiteMaster天馈线分析仪的主要用途为：于射频传输线、接头、转接器、天线、其它射频器件或系统中查找问题。
申克仪表简单说明书
申克仪表说明书控制方式：本地控制方式（键盘模式）/远程控制方式（非键盘模式）标定模式：容积模式（标定模式）/重量模式（非标定模式）按键说明启动停止选择上下显示器显示内容，选择功能复位计数器相当于FUNC键。
调用分配功能和时间按信息相当于DEL键，应答事件信息删除输入数字相当于ESC键，退出功能相当于ENT键，确认输入有效1、开启键盘模式：将仪表设为本地模式（键盘模式）：由现场操作，中控不能操作。
按菜单键“”进入主菜单。
然后用上下键找到“Start Keyboard Mode”按确认键“”。
此时仪表左上方会出现一个小方格。
说明在键盘模式。
2、关闭键盘模式：按菜单键“”进入主菜单。
然后用上下键找到“Stop Keyboard Mode”按确认键“”。
此时仪表左上方小方格会消失。
说明在非键盘模式。
此时仪表将由中控控制。
3、开启容积模式：容积模式为标定模式，只有在标定、去皮和做环形时才用。
按菜单键“”进入主菜单。
然后用上下键找到“V olu Mode”按确认键“”。
仪表左上方小方格内会出现一个“v”字。
说明在容积模式。
4、关闭容积模式：即开启重量模式。
按菜单键“”进入主菜单。
然后用上下键找到“Gravimetric”按确认键“”。
仪表左上方小方格内“v”字会消失。
说明在重量模式。
仪表启停：必须在键盘模式下，设备允许开启。
按启动键即可启动设备。
按停止设备。
设置参数（慎用）：按菜单键进入菜单，用上下键找到Programming 菜单。
确认键进入。
用上下键和确认键找到相应的参数。
当需要修改参数时，找到相应的参数，按修改键，后用数字键或山下建直接修改即可。
去皮：确保传感器正常，设备无料。
控制方式打到键盘和容积模式，给定到三倍额定量程。
开启设备。
观察变频器在五十赫兹恒定。
用菜单键进入菜单，进入标定程序Calib. Functions。
确认键进入，找到去皮TW ：Tare 功能，确认键开始去皮，系统会自动倒计时，结束后，按确认键确定去皮结束。
使用说明书（SM）
使用说明书（SM）1概述安全操作注意事项：操作前1.操作前使机器周围有一个安全的工作环境。
2.不要带围巾或穿大衣之类的衣服开机，以免危及人身安全。
3.用正确的方法进行工作，以便在发生故障时尽快停车和摆脱风险。
4.电源要求：三相四线380V±10%+PE。
5.如果环境温度低于10℃时，工作前应先开机空运转5分钟。
6.操作前，必须认真阅读本使用说明书，彻底熟悉机器的结构、性能和操作方法。
操作中1．安装、调试（对模、调整刀片间隙）或拆卸模具，必须由熟悉机器的人员按照规定的规程进行。
2．当机器开动时，切勿把手或身体的一部分放在上下模（刀片）之间，以免发生事故。
3．一切杂物及工具勿放在工作台上，以免轧入模具或刀口而造成事故。
4．由于本机器可多人操作，所以必须有专人负责指挥生产。
5．一定要根据铜排（或铝排）的厚度选择好剪切刀片和冲模的间隙及折弯圆角半径。
6．在更换模具时一定要停机，以免发生危险。
7．在操作时，拿着工件等待滑块下行时必须小心。
8．应定期检查刀片和冲模刃口锋利程度，如发现刃口用钝，应及时修磨或更换。
9．保持油液清洁及油路畅通，每班给各单元运动部件加油。
10. 电气与液压元件必须保证动作灵活与位置正确，发现不正常现象时必须立即停车检查。
操作后操作完后，一定要按下列顺序安全关机；（1）关断各单元工作按钮。
（2）关断操作盘上的电源开关。
（3）关断主电路空气开关。
（4）关断车间电源开关。
附：操作者应按本说明书进行操作，凡违反本说明进行非正当操作而发生的一切后果均与本公司无关。
机器的用途和特点机器的用途和特点：本机主要加工各种规格的铜、铝母线，用户只要在相应的加工单元上，即可进行母线的冲、剪、折加工。
生产效率较高，是高低压电器制造业的理想设备。
本机具有如下主要特点：1.机器上装有冲、剪、折三个加工单元，可分别进行母线的冲、剪、折加工。
使用本机比使用传统的母线加工设备可明显地提高生产效率，同时也明显地改善了使用的方便性。
萨牌仪表说明书 叉车资料
1 特性1.1 特点1．萨牌MDI多功能数字仪表是一个显示器，它适用于所有装有ZAPI高频电控器的各种形式的电动车辆。
2．萨牌MDI多功能数字仪表的信号取自斩波器，而不是电瓶，这样不同电压等级的车辆也可用同一仪表。
3．电瓶的放电状态由微处理器进行一定的换算模拟获得。
该换算考虑了制动及起动等大电流工况对电瓶的影响。
4．用萨牌MDI数字式手持单元，可以选择100种不同放电曲线。
5．萨牌MDI多功能数字仪表是一个以微处理器为基础的系统。
对电瓶放电状态测量是高精度的，具有很高的可靠性和灵敏度。
同时萨牌MDI多功能数字仪表还可以显示工作小时。
6．萨牌MDI多功能数字仪表有三个内部功能。
●显示放电状态。
●工作小时。
●显示控制系统故障。
7．萨牌MDI多功能数字仪表不直接连到电瓶，她仅与斩波器相连。
与传统显示仪表相比，萨牌MDI多功能数字仪表无需复杂接线，也节省了安装时间。
1.2 显示功能说明1.2.a 发光二极管显示功能萨牌MDI多功能数字仪表用发光二极管显示电瓶放电状态。
萨牌MDI多功能数字仪表有五个发光二极管，一红四绿，表示电瓶的放电状态。
充足电时，四个绿色发光二极管全亮。
随着电瓶不断放电，四个绿灯随电瓶剩余电量的减少逐步并按一定顺序熄灭，直至电瓶放完电，红灯开始闪烁，表示电瓶已开始过放电，斩波器进入低电压保护状态。
1.2.b 液晶显示功能小时计：在萨牌MDI多功能数字仪表中部装有液晶显示器，它可以用来显示1．工作小时2．系统故障，萨牌MDI多功能数字仪表显示故障状态时是以相应的代码表示，故障发生时，红色发光二极管将开始闪烁，以引起注意。
3．软件版本：电锁刚闭合时，萨牌MDI多功能数字仪表显示EPROM中的软件版本，即EP××，同时出现扳手图案。
4．其它信息，萨牌MDI多功能数字仪表上有三种图案，分别告知司机下列信息：乌龟图案：表示车辆处在“软”方式工作状态，在这种状态下，最大速度和加速度都被减小了。
面板仪表说明书
数字式多种配电板仪表MP3,MP6使用说明书非常感谢您购买(株)韩国韩荣电子有限公司的产品。
请确认产品是否相符，并按照以下事项使用。
---------------------------------------------------------------（株）韩国韩荣电子有限公司的认证现状国家校正机关安全注意事项为正确使用本产品，请务必在使用前认真阅读安全注意事项。
注意事项里列明的有关安全方面的重要内容，请务必遵守。
安全注意事项区分为危险、警告、注意。
危 险 输入端子有触电的危险，切勿与身体及通电物接触。
警 告・本机器未附带电源开关及保险丝，请在外围另外安装。
（保险丝额定：250V 0.5A ）・为防止本机器的破损及故障，请务必以额定电源电压供电。
・为防止触电及机器故障，在未完成所有配线之前，切勿投入电源。
・本机器非属防爆构造，切勿在有易燃性、爆发性气体的场所使用。
・切勿对本机器进行分解、加工、改线、修理，否则有触电、异常动作、火灾的危险。
・安装、拆卸本机器时，请先把电源关掉。
否则会引发触电、误动作、故障。
・未按照制造商所指定的方法使用，有可能会受伤或造成财产损失。
・因有触电的危险，通电中请先把本机器安装到面板上后再使用。
注 意・使用说明书的内容可能会在未事先通报或预告的状况下变更。
・请确认是否与订购的式样一致。
・请确认产品的在运输过程中的破损与否及异常状态。
・切勿在有腐蚀性气体（特别是有害气体，氨等）、易燃性气体的场所使用。
・请避开直接会对本体引起震动或冲击的场所使用。
・请在无水、油、药品、蒸汽、灰尘、盐分、铁粉等（污染等级1或2）的场所使用。
・切勿用酒精、苯等有机溶剂擦拭本机器（请使用中性洗剂）。
・请避开有高电压干扰或静电、磁场干扰的场所。
・请避开因直射日光及辐射热等而产生热堆积的场所。
・请在海拔2000m 以下的场所使用。
・进水时有漏电、发生火灾的危险，请务必检查后使用。
欧姆尼克 LED数字显示器说明书
Dimensions: [mm]detail AScale - 1,5:1157136V12801Schematic:157136V12801157136V12801157136V12801157136V12801157136V12801157136V12801T e m p e r a t u r eT T T 157136V12801Cautions and Warnings:The following conditions apply to all goods within the product series of Optoelectronic Components of Würth Elektronik eiSos GmbH & Co. KG:General:•This optoelectronic component is designed and manufactured for use in general electronic equipment.•Würth Elektronik must be asked for written approval (following the PPAP procedure) before incorporating the components into any equipment in fields such as military, aerospace, aviation, nuclear control, submarine, transportation (automotive control, train control, ship control), transportation signal, disaster prevention, medical, public information network, etc. where higher safety and reliability are especially required and/or if there is the possibility of direct damage or human injury.•Optoelectronic components that will be used in safety-critical or high-reliability applications, should be pre-evaluated by the customer. •The optoelectronic component is designed and manufactured to be used within the datasheet specified values. If the usage and operation conditions specified in the datasheet are not met, the wire insulation may be damaged or dissolved.•Do not drop or impact the components, the component may be damaged•Würth Elektronik products are qualified according to international standards, which are listed in each product reliability report. Würth Elektronik does not warrant any customer qualified product characteristics beyond Würth Elektroniks’ specifications, for its validity and sustainability over time.•The responsibility for the applicability of the customer specific products and use in a particular customer design is always within the authority of the customer. All technical specifications for standard products also apply to customer specific products.Product specific:Soldering:•The solder profile must comply with the technical product specifications. All other profiles will void the warranty.•All other soldering methods are at the customers’ own risk.Cleaning and Washing:•Washing agents used during the production to clean the customer application might damage or change the characteristics of the optoelectronic component body, marking or plating. Washing agents may have a negative effect on the long-term functionality of the product.•Using a brush during the cleaning process may break the optoelectronic component body. Therefore, we do not recommend using a brush during the PCB cleaning process.Potting:•If the product is potted in the customer application, the potting material might shrink or expand during and after hardening. Shrinking could lead to an incomplete seal, allowing contaminants into the optoelectronic component body, pins or termination. Expansion could damage the components. We recommend a manual inspection after potting to avoid these effects.Storage Conditions:• A storage of Würth Elektronik products for longer than 12 months is not recommended. Within other effects, the terminals may suffer degradation, resulting in bad solderability. Therefore, all products shall be used within the period of 12 months based on the day of shipment.•Do not expose the optoelectronic component to direct sunlight.•The storage conditions in the original packaging are defined according to DIN EN 61760-2.•For a moisture sensitive component, the storage condition in the original packaging is defined according to IPC/JEDEC-J-STD-033. It is also recommended to return the optoelectronic component to the original moisture proof bag and reseal the moisture proof bag again. •The storage conditions stated in the original packaging apply to the storage time and not to the transportation time of the components. Packaging:•The packaging specifications apply only to purchase orders comprising whole packaging units. If the ordered quantity exceeds or is lower than the specified packaging unit, packaging in accordance with the packaging specifications cannot be ensured. Handling:•Violation of the technical product specifications such as exceeding the nominal rated current, will void the warranty.•The product design may influence the automatic optical inspection.•Certain optoelectronic component surfaces consist of soft material. Pressure on the top surface has to be handled carefully to prevent negative influence to the function and reliability of the optoelectronic components.•ESD prevention methods need to be applied for manual handling and processing by machinery.•Resistors for protection are obligatory.•Luminaires in operation may harm human vision or skin on a photo-biological level. Therefore direct light impact shall be avoided. All products are additionally certified as risk groups 0 to 2 according to DIN EN 62471:2008.•In addition to optoelectronic components testing, products incorporating these devices have to comply with the safety precautions given in IEC 60825-1, IEC 62471 and IEC 62778•Please be aware that Products provided in bulk packaging may get bent and might lead to derivations from the mechanical manufacturing tolerances mentioned in our datasheet, which is not considered to be a material defect.Technical specification:•The typical and/or calculated values and graphics of technical parameters can only reflect statistical figures. The actual parameters of each single product, may differ from the typical and/or calculated values or the typical characteristic line.•On each reel, only one bin is sorted and taped. The bin is defined on intensity, chromaticity coordinate or wavelength and forwardWürth Elektronik eiSos GmbH & Co. KGEMC & Inductive SolutionsMax-Eyth-Str. 174638 WaldenburgGermanyCHECKED REVISION DATE (YYYY-MM-DD)GENERAL TOLERANCE PROJECTIONMETHODPLD001.0022023-05-27DIN ISO 2768-1mDESCRIPTIONWL-T7DS 7 Segments Display THTSingle Digit ORDER CODE157136V12801SIZE/TYPE BUSINESS UNIT STATUS PAGEvoltage.•In order to ensure highest availability, the reel binning of standard deliveries can vary. A single bin cannot be ordered. Please contact us in advance, if you need a particular bin sorting before placing your order.•Test conditions are measured at the typical current with pulse duration < 30ms. •Wavelength tolerance under measurement conditions ± 2nm. •Optical intensity tolerance under measurement conditions ±15%. •Forward voltage tolerance under measurement conditions ± 0.2V.These cautions and warnings comply with the state of the scientific and technical knowledge and are believed to be accurate and reliable.However, no responsibility is assumed for inaccuracies or incompleteness.Würth Elektronik eiSos GmbH & Co. KG EMC & Inductive Solutions Max-Eyth-Str. 174638 Waldenburg GermanyCHECKED REVISION DATE (YYYY-MM-DD)GENERAL TOLERANCEPROJECTION METHODPLD001.0022023-05-27DIN ISO 2768-1mDESCRIPTIONWL-T7DS 7 Segments Display THT Single DigitORDER CODE157136V12801SIZE/TYPEBUSINESS UNITSTATUSPAGEImportant NotesThe following conditions apply to all goods within the product range of Würth Elektronik eiSos GmbH & Co. KG:1. General Customer ResponsibilitySome goods within the product range of Würth Elektronik eiSos GmbH & Co. KG contain statements regarding general suitability for certain application areas. These statements about suitability are based on our knowledge and experience of typical requirements concerning the areas, serve as general guidance and cannot be estimated as binding statements about the suitability for a customer application. The responsibility for the applicability and use in a particular customer design is always solely within the authority of the customer. Due to this fact it is up to the customer to evaluate, where appropriate to investigate and decide whether the device with the specific product characteristics described in the product specification is valid and suitable for the respective customer application or not.2. Customer Responsibility related to Specific, in particular Safety-Relevant ApplicationsIt has to be clearly pointed out that the possibility of a malfunction of electronic components or failure before the end of the usual lifetime cannot be completely eliminated in the current state of the art, even if the products are operated within the range of the specifications.In certain customer applications requiring a very high level of safety and especially in customer applications in which the malfunction or failure of an electronic component could endanger human life or health it must be ensured by most advanced technological aid of suitable design of the customer application that no injury or damage is caused to third parties in the event of malfunction or failure of an electronic component. Therefore, customer is cautioned to verify that data sheets are current before placing orders. The current data sheets can be downloaded at .3. Best Care and AttentionAny product-specific notes, cautions and warnings must be strictly observed. Any disregard will result in the loss of warranty.4. Customer Support for Product SpecificationsSome products within the product range may contain substances which are subject to restrictions in certain jurisdictions in order to serve specific technical requirements. Necessary information is available on request. In this case the field sales engineer or the internal sales person in charge should be contacted who will be happy to support in this matter.5. Product R&DDue to constant product improvement product specifications may change from time to time. As a standard reporting procedure of the Product Change Notification (PCN) according to the JEDEC-Standard inform about minor and major changes. In case of further queries regarding the PCN, the field sales engineer or the internal sales person in charge should be contacted. The basic responsibility of the customer as per Section 1 and 2 remains unaffected.6. Product Life CycleDue to technical progress and economical evaluation we also reserve the right to discontinue production and delivery of products. As a standard reporting procedure of the Product Termination Notification (PTN) according to the JEDEC-Standard we will inform at an early stage about inevitable product discontinuance. According to this we cannot guarantee that all products within our product range will always be available. Therefore it needs to be verified with the field sales engineer or the internal sales person in charge about the current product availability expectancy before or when the product for application design-in disposal is considered. The approach named above does not apply in the case of individual agreements deviating from the foregoing for customer-specific products.7. Property RightsAll the rights for contractual products produced by Würth Elektronik eiSos GmbH & Co. KG on the basis of ideas, development contracts as well as models or templates that are subject to copyright, patent or commercial protection supplied to the customer will remain with Würth Elektronik eiSos GmbH & Co. KG. Würth Elektronik eiSos GmbH & Co. KG does not warrant or represent that any license, either expressed or implied, is granted under any patent right, copyright, mask work right, or other intellectual property right relating to any combination, application, or process in which Würth Elektronik eiSos GmbH & Co. KG components or services are used.8. General Terms and ConditionsUnless otherwise agreed in individual contracts, all orders are subject to the current version of the “General Terms and Conditions of Würth Elektronik eiSos Group”, last version available at .Würth Elektronik eiSos GmbH & Co. KGEMC & Inductive SolutionsMax-Eyth-Str. 174638 WaldenburgGermanyTel. +49 (0) 79 42 945 - 0*******************CHECKED REVISION DATE (YYYY-MM-DD)GENERAL TOLERANCE PROJECTIONMETHODPLD001.0022023-05-27DIN ISO 2768-1mDESCRIPTIONWL-T7DS 7 Segments Display THTSingle Digit ORDER CODE157136V12801SIZE/TYPE BUSINESS UNIT STATUS PAGE0.52"eiPal PCN11/11This electronic component has been designed and developed for usage in general electronic equipment only. This product is not authorized for use in equipment where a higher safety standard and reliability standard is especially required or where a failure of the product is reasonably expected to cause severe personal injury or death, unless the parties have executed an agreement specifically governing such use. Moreover Würth Elektronik eiSos GmbH & Co KG products are neither designed nor intended for use in areas such as military, aerospace, aviation, nuclear control, submarine, transportation, transportation signal, disaster prevention, medical, public information network etc.. Würth Elektronik eiSos GmbH & Co KG must be informed about the intent of such usage before the design-in stage. In addition, sufficient reliability evaluation checks for safety must be performed on every electronic component which is used in electrical circuits that require high safety and reliability functions or performance.。
SR-600ABZ多功能电力仪表说明书
四、安装与接线4.1外形及安装开孔尺寸4.2安装方法根据仪表外形在上表中选择对应的安装开孔尺寸，在安装屏面上开一个孔，仪表嵌入安装孔后将两个夹持件放入仪表壳体的夹持槽内，用手推紧即可。
4.3接线端子排列与端子功能说明（注：如与仪表壳体上接线图不一致，请以仪表壳体上接线图为准)SR-600ABZ注：imp out 为有功电能和无功电能脉冲输出端口；DI input 为四路开关量输入端口；SR-600ABZ 多功能网络电力仪表一、概述二、产品规格SR-600ABZ 多功能网络电力仪表（以下简称仪表）湘湖生产专门针对供配电系统的电力监控需求设计制造。
它能高精度的测量所有常用的电力参数，如三相电压、三相电流、有功功率、无功功率、频率、功率因数、四象限电能等；长寿命LED 显示仪表测量参数和电网系统的运行信息；带有RS485通讯接口，采用MODBUS_RTU 通讯规约；仪表面板带有四个编程按键，用户可现场方便的实现显示切换、仪表参数编程设置，具有很强的灵活性。
仪表有多种扩展功能模块可供选择：4路模拟量(0～20mA/4～20mA)输出可实现电量的变送输出功能；4路开关量输入和4路开关量输出可实现本地或远程的开关信号监测和控制输出功能（“遥信”和“遥控”功能）。
仪表可直接取代常规电力变送器、测量指示仪表以及相关的辅助单元，模块化的结构设计，用户可根据实际需求选择最为经济的功能配置，具有极高的性能价格比。
仪表可广泛应用于能源管理系统、供配电网自动化、小区电力监控、成套设备开关柜等场合，具有安装方便、接线简单、维护方便，工程量小、现场可编程设置输入参数、能够完成与业界不同PLC 、工控计算机通讯软件的组网。
安装、使用产品前，请阅读使用说明书该说明书请保留备用湖南湘湖电器有限公司湘湖免费服务热线：4006-733-731SR-600AB Z 多功能网络电力仪表使用说明书SR-600ABZ 多功能网络电力仪表使用说明书使用说明书4.3.3电能脉冲输出：P+为有功电能脉冲输出+端，Q+为无功电能脉冲输出+端，P-Q-为有功/无功电能脉冲输出-端，输出方式为集电极开路的光耦输出，集电极开路电压VCC ≤48V ，电流Iz ≤50mA 。
K600数码相机简明操作说明
剩余可拍
已拍照数量 照数量
闪光灯状态： 照相模式
拍照模式
按上下 按键可 以进行 数字变 焦，不建 议。
像素大小：默 相片精细状态： SD 卡储存 电池状态 认为 5 百万 默认为标准
按回放键浏览相片，再按一下 回到拍照模式
按左键依次为不闪光 、 强制闪光 、自动闪光 默认为不闪光
回放模式
10、TFT ON/OFF（实况浏览状态）与图片显示切换（图片浏览状态）按键
11、方向键“上”与数字放大按键
12、OK 按键
13、方向键“右”与相片分辨率快速设定按键
14、方向键“左”闪光灯快速设定按键
15、方向键：“下”与数字缩小按键
16、手挽带孔
17、USB 插孔 18、TV 输出插孔 19、SD 卡插槽 20、电池盖扣
表示电量较低。当电压过低会自动关机。
第3页共5页
Hale Waihona Puke 按键名称及相关器件描述64
7 8 9 10
5
11 12 13
14 15
16
3
19 2
17
1
18
20
1、 电池盖
2、 相机镜头
3、 闪光灯
4、 TFT 显示屏
5、 工作指示灯
6、 拍照按键
7、 电源按键
8、 模式按键（切换照相模式和浏览相片模式）
9、 菜单按键
图像设置 退出 自动 曝光 白平衡 清晰度
解晰度 退出 2592×1944 1600×1200 1280×1024 800×600
图像质量 退出 精细 标准
自动关机 退出 60 秒 120 秒 180 秒 不关机
日期/时间 退出 设置 时间：开 时间：关
系列力值显示控制仪使用说明书
.，.——变送、调校
出厂已设置好，用户不用修改
6.3.
.——仪表通讯地址。范围0~99。出厂设置为1
.——通讯速度设置可以选择4种速度，出厂已设置为9600
当设置为0时，波特率为2400bps
当设置为1时，波特率为4800bps
当设置为2时，波特率为9600bps
参数：
.——变送方式选择（当要求电压输出时，请在订货前说明）
当设置为0时，输出4mA~20mA
当设置为1时，输出0mA~10mA
当设置为2时，输出0mA~20mA
.——变送内容选择
当设置为0时，总值显示值变送输出
当设置为1时，净值显示值变送输出
.——变送下限值
当重量值达到该设定值时，输出变送最小值
.——变送上限值
继电器输出触点容量220VAC，3A
OC门输出电压小于30V电流小于50mA
模拟量输出光电隔离4mA~20mADC
最大负载电阻500Ω
分辨率：1/4000
通讯接口RS232或RS485标准
仪表地址0~99可以设定
通讯速率可设：2400、4800、9600、19200
配套测试软件，提供组态软件支持
2、前后面板说明
5.3错误讯息………………………………………………………………….……….….….9
6、一般功能设置….…………………………………………..………….………….……....9
6.1设置方法………………………………………………….……………………….….….9
6.2选配件参数…………………………………………………………………….……..….9
1、规格……………………………………………………………………………….…...…. 1
SME仪表
小型仪表总揽该手册对SME公司的小型仪表的结构和如何操作进行阐述, 仪表(图1)分以下四部分内容: 内容提要第一章: 仪表所能显示的所有信息1.1显示区段1.2 发光二极管指示灯第二章:仪表键的使用方法第三章:使用仪表设置可编程参数3.1可调整参数: 校准过程3.2可调整参数: 描述3.3可调整参数: 限定3.4 可调整参数: 重要参数第四章:诊断模式图1: SME 的小型仪表第一章:仪表所能显示的所有信息1.1显示区段仪表显示系统当前状态的信息, 主要有如下一些:叉车速度(用 kmh 或mph表示)手刹激活，用以上警告符号表示座椅开关打开，从计时器区既可以看到EE闪烁信息指示，又可以看到相应的符号指示。
如果有任何方向开关处于激活状态, 而座椅开关打开, 叉车不会动; 而即使座椅开关闭合叉车也不会动(因为有方向开关处于激活状态)；如果合上座椅开关，上面的符号指示就会消失。
但只有在激活的方向开关关闭后，EE代码才会消失。
可用作计时器，里程表或用来指示货叉上货物的重量（单位用kg表示）拐弯角度指示超过维护时间了，用该符号进行警告用该符号表示正在进行慢速操作叉车速度指示，共有9个指示条，0条显示表示处于停止状态，9条全部显示表示处于最大速度状态。
蓄电池水平，也用9个横条符号表示，9块全显示表示蓄电池电力最充足。
仪表上显示警告代码12时，表示该电池电力完全耗尽，需立即进行充电。
在下表1中，你可以看到蓄电池充电水平和显示的横条数目的对应关系；表中第二列用百分比来表示充电水平，第三列表示36V电压系统，第四列表示48V电压系统，第五列表示80V 电压系统。
表1：蓄电池充电水平和显示横条数目的关系叉车能量模式按压E-S-H键，用户可以选择不同的能量操作模式；用户可以通过EYE软件的菜单calibration—ESH 来激活该功能, 从而可以通过仪表来选取想要的能量操作模式。
尤其是，用户可以在E-S-H和Programmable Working之间进行选择。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SMR-K600系列
开关状态模拟显示仪
说
明
书
目录
一、概述 (1)
二、主要技术特性： (1)
三、产品选型表 (3)
四、产品开屏尺寸及后面板典型接线方式 (3)
五、使用方法 (6)
六、使用注意事项 (6)
七、配套负载 (6)
不会由于人为的误操作给您或您的单位带来不必要的损失。
如果您认为说明
书中所述内容有任何不清楚或不妥之处，请您与我公司技术服务部取得联系，我们将竭
诚为您服务。
如由于用户违规操作或以非正常方式使用本产品所造成的损失，本公司将
不承担责任。
在此，感谢您选用斯麦尔公司的产品。
一、概述
SMR-K600系列开关状态模拟显示仪根据当前中压系统开关柜技术发展而开发设计的一种新型的多功能、智能化模拟动态指示装置。
它集一次回路模拟图、开关状态、断路器位置、接地闸刀位置、弹簧储能状态、高压带电指示、高压带电闭锁以及自动（手动）加热除湿控制、加热器断线指示等多功能于一体，这些指示功能可分可合，用户可根据需要选择。
该产品以一体化布局配套装备于开关柜，将简化开关柜的面板结构设计，美化开关柜的面板布局，完善开关状态的指示功能和安全性能。
SMR-K600系列开关状态模拟显示仪的应用，可取代现有的一次回路模拟指示牌、电磁式开关状态指示器、带电（闭锁）指示器，接地指示器、自动加热除湿、温湿度控制器、负载故障监测器等多种控制、指示装置。
SMR-K600系列产品为超薄型结构，装入深度仅27mm，且为插拔式端子从侧面接线，保证了不会碰到中门内的断路器，装入中门后在后面板装一防爆罩，同时将线缆封闭，以确保五防要求，这种安装方式适用于各种配置的开关柜。
二、主要技术特性：
使用环境：-10℃～50℃，≤95%RH
存储环境：-40℃～80℃，≤95%RH
抗电强度：外壳与端子之间≥AC2000V
绝缘性能：外壳与端子之间≥100MΩ
1.模拟显示部分
1)工作电源：AC110V、DC110V、DC220V、AC220V（由用户订货时选择）
2)工作电流：<30mA
3)断路器状态指示：断路器分、合闸，无源触点输入。
◆断路器合闸时，合闸触点闭合，“V”形数码管红色模拟条亮；
◆断路器分闸时，分闸触点闭合，“V”形数码管绿色模拟条亮。
4)断路器位置指示：无源触点输入。
◆工作位置触点闭合时，“十”形数码管红色垂直模拟条亮，指示断路器
处于工作位置；
◆试验位置触点闭合时，“十”形数码管绿色水平模拟条亮，指示断路器
处于试验位置。
◆断电时红、绿发光条均不亮指示断电状态。
5)接地闸刀位置指示：
◆无源触点输入闭合，“V”形数码管红色模拟条亮，表示接地合闸；
◆无源触点输入断开，“V”形数码管绿色模拟条亮，表示接地断开。
6)弹簧储能指示:
◆无源触点输入闭合，红色弹簧符号亮，表示已储能；
◆无源触点输入断开，绿色弹簧符号亮，表示未储能。
注：
以上接点信号均来自于断路器的辅助接点，接地闸刀可用行程开关触
点。
失电状态下,除三相带电指示灯,其它模拟指示均不亮。
2.高压带电指示部分
LED启辉电压（KV）：额定相电压×0.15～0.65(如用市电试验时，请在输入端串联0.1uF/275V电容或30K/2W电阻。
)
强制闭锁启辉电压（KV）：额定相电压×0.65
高压带电自检功能：如果发现高压带电指示不正常，按面板自检键判断，是高压带电传感器有故障，还是开关状态模拟显示仪有故障。
注：
当产品接入220V的电源时，某一相带电时，该相的带电指示灯亮，并
且带电闭锁指示区红灯亮，带电闭锁输出断开；三相均不带电时带电闭
锁指示区绿灯亮，带电闭锁输出闭合。
当产品未接入220V的电源时（或断电情况下），电闭锁输出一直为断开，
其开锁和闭锁灯不亮。
但当某一相带电时，该相的带电指示灯会亮。
3.加热除湿控制部分
1)负载电源：AC220V
2)控制方式：
◆除湿：当环境湿度≥85%RH时启动除湿负载；当环境湿度≤75%RH时凝
露解除，除湿退出，控制指示灯灭。
◆加热：当环境温度≤5℃±2℃时启动加热负载；当环境温度≥10℃±2℃
时，加热退出，控制指示灯灭。
◆降温：当环境温度≥40℃±2℃时启动降温负载；当环境温度≤35℃±
2℃时，降温退出，控制指示灯灭。
3)负载输出继电器触点功率：AC220V/5A（带阻性负载）。
4)负载断线报警：两路负载，其中任何一路负载发生断线，不能正常工作时，
对应故障报警指示灯亮，继电器输出闭合。
5)传感器：有两路传感器，用于负载1的传感控制和负载2的传感控制。
注：①产品为一路温度/一路湿度控制时，温度/湿度传感器接在传感器1上；
②产品为两路温度/两路湿度控制时，温度/湿度传感器分别接在传感器1和
传感器2上；
③产品为一路温度和一路湿度控制时，湿度传感器接在传感器1上，温度传
感器接在传感器2上。
三、产品选型表
四、产品开屏尺寸及后面板典型接线方式
1.产品开屏尺寸及安装方式
先在中门上开119mm×179mm矩形孔，将其装入，再在门内反面装上防爆罩，然后用四个螺钉紧固即可，插拔式侧面引出线可用金属罩封闭或用尼龙套管隔离。
2.产品后端子
注意：接线图为相关产品全功能的接线方式。
若订购时部分功能需要，接线过程中对应端口不用接线！
3.二次回路接线示意图
带电指示部分
加热除湿控制部分
模拟指示部分
五、使用方法
按端子的配线功能接好线，并校对准确后通电；
将各开关量输入端与公共端短接一下，观察对应功能的指示是否正常发光或熄灭；
带电指示器的各个输入端分别接上对应的高压带电传感器，某相高压试验时，对应的带电指示灯亮，有闭锁功能时闭锁灯亮，闭锁有效，闭锁输出触点断开；
高压断开后带电指示灯灭，闭锁解除，解锁灯亮，闭锁输出触点闭合。
加热除湿功能实验：只需对传感器哈气，负载便会启控。
当要强制加热时，可将按钮拨到手动档，负载工作，按钮拨到自动档，负载停止工作。
六、使用注意事项
每台产品包括套件：主设备一件、说明书一份、合格证一份。
在仔细阅读说明书的前提下，按说明书接线方可通电。
七、配套负载
我们推荐使用以下产品：AC220V，50Hz
电加热器：50W、75W、100W、150W、200W、300W、500W；
风扇：功率体积需自定。
