常用工具、量具使用方法PPT

2020/3/12
8
四、钳子
钳子种类很多，汽车修理常用锂鱼钳和尖嘴钳两种。 鲤鱼钳：用手夹持扁的或圆柱形零件，带刃口的可以切断金属。
使用时，擦净钳子上的油污，以免工作时打滑。夹牢零件后，再弯曲或扭 切；夹持大零件时，将钳口放大。不能用钳子拧转螺栓或螺母。 作用
用于在狭小空间里的操作或夹紧小零件，还可以用来切断细导线或剥掉其 绝缘层，常用的有鲤鱼钳和尖嘴钳等。 命名和规格 钳类产品按钳头设计命名，按钳身长度来表示规格。
15
使用钢丝钳应注意下面几点： （1）使用钢丝钳时，切勿将绝缘手柄碰伤、损伤或烧伤，并注意防潮。 （2）钳轴要经常加油，防止生铁，保持操作灵活。 （3）带电操作时，手与钢丝钳的金属部分要保持2cm以上间距。 （4）根据不同用途，选用不同规格的钢丝钳。
断线钳 断线钳(见图7(a))的头部“扁斜”， 因此又叫斜口 钳、 扁嘴钳或剪线钳， 是专供剪断较粗的金属丝、 线材及导线、 电缆等用的。 它的柄部有铁柄、 管 柄、 绝缘柄之分， 绝缘柄耐压为1000 V。
剥线钳使用的方法是：将待剥皮的线头置于钳头的某相应刃口中，用手将两钳柄果断 地一捏，随即松开，绝缘皮便与芯线脱开。
剥线钳在使用时要注意选好刀刃孔径，当刀刃孔径选大时难以剥离绝缘层，若刀刃孔 径选小时又会切断芯线，只有选择合适的孔径才能达到剥线钳的使用目的。
14
断线钳
断线钳的头部“扁斜”， 因此又叫斜口钳、 扁嘴钳或剪线钳， 是 专供剪断较粗的金属丝、 线材及导线、 电缆等用的。 它的柄部有 铁柄、 管柄、 绝缘柄之分， 绝缘柄耐压为1000 V。
常用工具、量具了解与使用
2017-03-03
1
目录
一、常用工具的识别与使用方法 二、常用仪表的识别与使用方法
2
一、起子
十字形改锥
十字形改锥： 有时称梅花 改锥， 一般分为四种型号， 其中： Ⅰ号适用于直径为2～ 2.5 mm 的螺钉； Ⅱ、 Ⅲ、 Ⅳ号分别适用于直径为3～5 mm、 6～8 mm、 10～12 mm 的螺钉。
手动压接钳
19

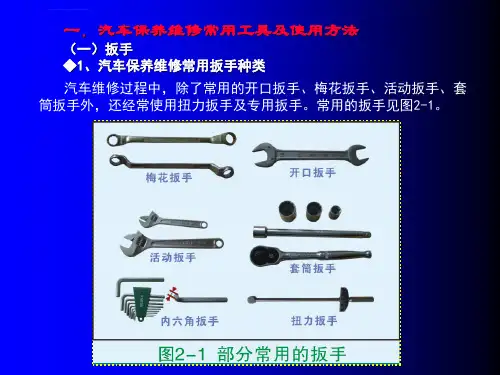

五、扳手
1、用于拆装有棱角的螺栓和螺母。汽车修理常用的有开口扳手、梅花扳 手、套筒扳手、活络（动）扳手、扭力扳手、管子扳手和特种（棘轮）扳 手。 开口扳手：开口宽度6~24毫米范围内有6件、8件两种。 适用于拆装标准规格的螺栓和螺母。 2、梅花扳手：适用于拆装5~27毫米范围的螺栓或螺母，每套梅花扳手有6 件和8件两种，梅花扳手两端似套筒，有12个角，能将螺栓或螺母的头部套 住，工作时不易滑脱。有些螺栓和螺母受周围条件的限制，梅花扳尤为适 用。 3、套筒扳手：每套有13件、17件、24件三种。适用于折装某些螺栓和螺母 由于位置所限，普通扳手不能工作的地方。折装螺栓或螺母时，可根据需 要选用不同的套筒和手柄。
3
起子（又称螺丝刀），是用来拧紧或旋松带槽螺钉的工具起子分木柄起 子，穿心起子，夹柄起子和偏心起子等。 起子的规格（杆部长）分：50毫米、65毫米、75毫米、100毫米、125毫米、 150毫米、200毫米、250毫米、300毫米和350毫米等几种。
使用起子时，要求起子刃口端应平齐，并与螺钉槽的宽度一致，起子上无 油污。让起子口与螺钉槽完全吻合，起子中心线与螺钉中心线同心后， 拧转起子，即可将螺钉拧紧或旋松。 使用时的注意事项 1、使用前擦净油污，用后擦拭干净 2、所用工具与螺栓上的槽口相吻合 3、不允许用螺丝批当撬杠用 4、不允许用扳手转螺丝批的尾端来增加扭力
13
剥线钳是用来剥落小直径导线绝缘层的专用工具；内线电工、电机修理、仪器仪表电 工常用的工具之一。它由钳口和手柄两部分组成。它的钳口部分设有几个刃口， 用以剥 落不同线径的导线绝缘层，适用于直径3mm及以下（小的为0.5mm）的塑料或橡胶绝缘 电线、电缆芯线的剥皮缘的，线芯线直径相匹配。其柄部是绝耐压为500 V。
9
尖嘴钳
钢丝钳
剥线钳
尖嘴钳
钢丝钳
பைடு நூலகம்剥线钳
10
尖嘴钳
尖嘴钳的头部“尖细”， 用法与钢丝钳相似， 其特点是适用于 在狭小的工作空间操作， 能夹持较小的螺钉、 垫圈、 导线及电器 元件。 在安装控制线路时，尖嘴钳能将单股导线弯成接线端子(线鼻 子)， 有刀口的尖嘴钳还可剪断导线、 剥削绝缘层。
11
钢丝钳
16
机械断线钳
管钳
以摩擦力和两边的夹住所产生的 力对水管、钢管起到固定作用，坚固 或拆卸金属管和其他圆柱形零件，为 管路安装和修理工作常用工具。
17
一种可以控制最小钳 口尺寸和自锁的钳子
18
导线压接钳
导线压接钳是连接导线时将导线与连接管压接在一起的专用工具， 分 为手动压接钳和手提式油压钳两类， 如图17所示
钢丝钳是一种夹持或折断金属薄片, 切断金属丝的工具。 电 工用钢丝钳的柄部套有绝缘套管(耐压500 V)，其规格用钢丝钳全长 的毫米数表示， 常用的有150,175,200mm等。
12
剥线钳 剥线钳(见图4.7(b))是用来剥落小直径导线绝
缘层的专用工具。 它的钳口部分设有几个刃口， 用以剥落不同线径的导线绝缘层。 其柄部是绝缘 的， 耐压为500 V。
5
二、电工刀
电工刀是用来剖切导线、 电缆的绝缘层， 切割木台缺口， 削 制木枕的专用工具。
6
使用电工刀时，切忌面向人体切削，如右图所示。用电工刀剖削电线 绝缘层时,可把刀略微翘起一些，用刀刃的圆角抵住线芯。
切忌把刀刃垂直对着导线切割绝缘层，因为这样容易割伤电线线芯， 刀面与导线成45度倾角，以免削伤导线，电工刀刀柄无绝缘保护，不能接 触或剖削带电导线及器件。新电工刀刀口较钝，应先开启刀口然后再使用。 电工刀使用后应随即将刀身折进刀柄，注意避免伤手。
4
使用螺丝刀应注意下面几点： （1）不得使用金属杆直通柄顶的螺丝刀进行电工操作，否则易造成触电 事故。 （2）为避免螺丝刀的金属杆触及皮肤或邻近带电体，应在金属杆上套绝 缘管。 （3）螺丝刀头部厚度应与螺钉尾部槽形相配合，斜度不宜太大，头部不 应该有倒角，否则容易打滑。 （4）使用时应将头部顶牢螺钉槽口，防止打滑而损坏槽口。 （5）不用小号螺丝刀拧旋大螺丝钉，否则不易旋紧，或将螺钉尾槽拧豁 ，或损坏螺丝刀头部，反之，也不能用大号螺丝刀拧旋小螺钉，防止因 力矩过大而导致小螺钉滑丝。
绝缘电工刀
7
三、锉刀
锉刀主要是用来锉削工件表面的， 常用的有齐头扁锉、尖头扁锉、方圆锉、半圆锉和三角锉等 5种。其规格主要是指锉刀长度和主锉纹条数 1、细齿锯条适用于硬质材料 2、型号为4号的锉刀属于油光挫 3、按锉纹密度来讲 2号锉刀属于中齿锉刀 4、锉刀的锉纹密度是指每10mm内的主锉纹数目 5、使用锉刀时，锉削推进速度不宜过大，用力不能过猛 6、用锉刀加工工件时，先用粗锉，当接近要求尺寸后，改 用细锉。
